Montaż markizy Corsica Aluprof

Rysunek techniczny przedstawiający trzy warianty montażu kasety markizy wraz z wymiarami w milimetrach. Schemat podzielony jest na trzy sekcje: Montaż do ściany (montaż do ściany): Przekrój boczny kasety przylegającej bezpośrednio do pionowej płaszczyzny. Wymiar głębokości od ściany do czoła kasety wynosi 240 mm, a wysokość kasety to 245 mm. Montaż do sufitu (montaż do sufitu): Przekrój boczny kasety zamocowanej za pomocą uchwytu kątowego do poziomej powierzchni górnej. Całkowita wysokość konstrukcji od sufitu do dolnej krawędzi kasety wynosi 267 mm, a całkowita głębokość zajmowana przez mechanizm to również 267 mm. Montaż do krokwi dachowej (montaż do krokwi dachowej): Przekrój boczny ukazujący kasetę zamontowaną do skośnego elementu konstrukcyjnego za pomocą przedłużonego uchwytu stalowego. Całkowita wysokość montażowa od górnego punktu mocowania do dołu kasety wynosi 451 mm, natomiast całkowity wysięg (głębokość) konstrukcji wraz z uchwytem to 366 mm. Obudowa markizy ma nowoczesny, lekko zaoblony kształt z widocznymi śrubami montażowymi na bocznej pokrywie.

Sposoby Montażu Markizy Corsica

Montaż markizy Corsica: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Zobacz Instrukcję montażu

Montaż markizy Corsica – Dostępne Metody

Zbliżenie na kasetę markizy tarasowej Corsica zamontowaną bezpośrednio do elewacji budynku. Kaseta ma nowoczesny, opływowy kształt i jest wykonana z aluminium w kolorze ciemnoszarym (antracytowym). Widoczny jest lewy profil boczny (dekiel) przymocowany za pomocą srebrnych śrub montażowych. Konstrukcja ściśle przylega do białej, tynkowanej ściany o wyraźnej strukturze (baranek). Zdjęcie wykonane pod kątem z perspektywy bocznej, ukazujące profil markizy wzdłuż ściany budynku.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Zdjęcie przedstawia profesjonalne metalowe uchwyty ścienne do markiz Aluprof, uchwyt o konstrukcji kątowej, wykonany z trwałego materiału o chropowatej fakturze w kolorze ciemnoszarym lub antracytowym. Główny element nośny ma kształt litery F, gdzie pionowa płyta montażowa przylegająca do ściany posiada dwa podłużne, owalne otwory montażowe rozmieszczone w osi pionowej, które umożliwiają precyzyjne wypoziomowanie elementu podczas instalacji. Górna krawędź pionowej części zakończona jest charakterystycznym wyprofilowaniem z szyną prowadzącą. Pozioma podstawa uchwytu jest wzmocniona ukośnym wspornikiem bocznym, który zwiększa sztywność konstrukcji i odporność na obciążenia statyczne oraz dynamiczne generowane przez rozwiniętą tkaninę markizy. W przedniej części uchwytu, pomiędzy dwiema charakterystycznymi łapami, znajduje się mechanizm zaciskowy składający się z ruchomego elementu blokującego i maskującego. Na grafice ukazano również zestaw montażowy w układzie rozstrzelonym, na który składa się długa śruba z gwintem częściowym i łbem sześciokątnym, podkładka płaska, nakrętka sześciokątna umieszczona już w otworze ramienia oraz czarna zaślepka maskująca łeb śruby. W lewym górnym rogu obrazu widoczna jest zielona ikona z cyfrą jeden wpisaną w okrąg, sugerująca kolejny krok instrukcji lub numerację katalogową produktu

Zestawienie pięciu renderów 3D przedstawiających budowę i profil aluminiowego uchwytu ściennego przeznaczonego do montażu markiz Aluprof. Wsporniki w kolorze antracytowym pokazane są z kilku perspektyw, co pozwala na analizę ich funkcjonalności: Płaszczyzna montażowa: Główny element wspornika to pionowy profil z trzema owalnymi otworami montażowymi rozmieszczonymi w linii, co umożliwia stabilne przytwierdzenie do elewacji budynku. Konstrukcja wspierająca: Z dolnej części profilu wyprowadzone są dwie równoległe, poziome wypustki (półki), tworzące gniazdo do osadzenia belki kwadratowej markizy. Zaczep górny: Górna krawędź uchwytu jest zakończona wyprofilowanym hakiem, który służy do zablokowania profilu markizy od góry, zapobiegając jej wypięciu. Detale techniczne: Na widokach z profilu (po prawej stronie) widoczna jest smukła linia uchwytu oraz precyzyjne wycięcia ułatwiające wsunięcie i dokręcenie elementów konstrukcyjnych markizy. Grafika wykonana jest w formie przejrzystych modeli 3D na białym tle, co podkreśla matowe wykończenie lakierowanego aluminium oraz techniczny charakter akcesorium.

Techniczny schemat uchwytu ściennego do markiz Aluprof, przeznaczonego do montażu na ścianie i kompatybilnego z belką kwadratową. Uchwyty ścienne do markiz posiadają otwory montażowe i wymiary techniczne, ułatwiające instalację modeli markiz Aluprof takich jak Palladio, Australia czy Jamaica.

Zbliżenie na kasetę markizy tarasowej Corsica Aluprof w kolorze antracytowym, zamontowaną pod sufitem (wnęką balkonową lub okapem dachu). Zdjęcie prezentuje profil boczny oraz sposób mocowania konstrukcji. Kaseta ma nowoczesny, lekko zaokrąglony kształt i jest zamknięta od boku dopasowaną osłoną, przykręconą czterema srebrnymi śrubami montażowymi. Górna część obudowy przylega do płaskiej, jasnej powierzchni sufitu za pomocą czarnego uchwytu sufitowego, zabezpieczonego śrubą z nakrętką. Konstrukcja markizy jest w pełni złożona, a tkanina całkowicie schowana wewnątrz aluminiowej obudowy, co zapewnia ochronę mechanizmu przed czynnikami atmosferycznymi.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Schemat techniczny przedstawiający uchwyt sufitowy do markiz Aluprof rozłożony na poszczególne elementy montażowe w formie widoku izometrycznego. Głównym elementem zestawu jest masywny wspornik wykonany z metalu o grafitowym, matowym wykończeniu, wygięty pod kątem prostym w kształt litery L. Górna, pozioma płaszczyzna wspornika posiada dwa podłużne, owalne otwory montażowe służące do przykręcenia elementu bezpośrednio do sufitu lub nadproża. Pionowa część uchwytu jest dłuższa i zwęża się ku dołowi, tworząc ostro zakończony profil boczny. Na jej frontowej ścianie znajdują się dwa okrągłe otwory pozycjonujące oraz poziome przetłoczenia wzmacniające konstrukcję. Na wizualizacji zaprezentowano również kompletny zestaw akcesoriów złącznych niezbędnych do instalacji. Widoczne są dwie stalowe śruby z łbem sześciokątnym, które przechodzą przez otwory w pionowej ściance. Po przeciwnej stronie umieszczono dopasowane do nich dwie płaskie podkładki oraz dwie nakrętki sześciokątne. Dodatkowo w zestawie znajdują się dwie czarne, półkoliste osłonki z tworzywa sztucznego, przeznaczone do zamaskowania łbów śrub po zakończeniu montażu. Wszystkie komponenty są rozmieszczone w przestrzeni w sposób sugerujący kolejność ich składania względem głównego korpusu uchwytu. W lewym górnym rogu grafiki znajduje się mała cyfra dwa umieszczona w zielonym okręgu.

Wizualizacja techniczna prezentująca zestawienie dwóch kluczowych komponentów montażowych, którymi są uchwyt ścienny oraz uchwyt sufitowy do markiz Selt, pokazane w formie rozłożonego schematu montażowego. Na grafice widoczne są dwa główne elementy konstrukcyjne wykonane z metalu o matowym, szarym wykończeniu. Po prawej stronie znajduje się uchwyt ścienny oznaczony cyfrą jeden w zielonym okręgu, posiadający pionową podstawę z dwoma owalnymi otworami montażowymi oraz charakterystyczne wypustki w kształcie litery C służące do osadzenia rury nośnej markizy. Po lewej stronie umieszczono uchwyt sufitowy oznaczony cyfrą dwa w zielonym okręgu, który ma formę kątownika z górną płaszczyzną przeznaczoną do przykręcenia do sufitu. Oba elementy są ustawione pionowo względem siebie, a proces ich łączenia ilustrują dwie przerywane zielone linie przechodzące przez otwory pozycjonujące w obu wspornikach. Wzdłuż tych linii rozmieszczono akcesoria montażowe: po prawej stronie znajdują się dwie czarne zaślepki maskujące oraz dwie stalowe śruby z łbem sześciokątnym, natomiast po lewej stronie widoczne są dwie metalowe podkładki i dwie nakrętki sześciokątne. Całość tworzy precyzyjny obraz techniczny pokazujący, w jaki sposób uchwyt sufitowy integruje się z uchwytem ściennym, tworząc stabilną konstrukcję wsporczą dla markiz Selt. Nad elementami znajdują się napisy identyfikujące: uchwyt sufitowy u góry oraz uchwyt ścienny na dole.

Zestawienie pięciu renderów 3D przedstawiających budowę i profil aluminiowego uchwytu sufitowego przeznaczonego do montażu markiz Aluprof. Wsporniki w kolorze antracytowym pokazane są z kilku perspektyw, co pozwala na analizę ich funkcjonalności: Płaszczyzna montażowa: Górna, pozioma część wspornika to profil z dwoma okrągłymi otworami montażowymi, zaprojektowany do stabilnego przytwierdzenia konstrukcji bezpośrednio do poziomego stropu lub spodu płyty balkonowej. Konstrukcja wspierająca: Od płyty montażowej odchodzi pionowy element o przekroju kątowym, który w dolnej części posiada dwie równoległe, poziome wypustki tworzące gniazdo do osadzenia belki kwadratowej markizy. Zaczep stabilizujący: Wewnętrzna krawędź pionowego profilu jest wyprofilowana w sposób umożliwiający pewne zablokowanie ramy markizy, co zapobiega jej przemieszczaniu się pod wpływem wiatru. Detale techniczne: Na widokach z profilu (po prawej stronie) widoczna jest geometryczna forma uchwytu oraz precyzyjne rozmieszczenie otworów na śruby montażowe. Grafika wykonana jest w formie przejrzystych modeli 3D na białym tle, co podkreśla matowe wykończenie lakierowanego aluminium oraz inżynieryjny charakter akcesorium.

Rysunek techniczny oraz przekrój z wymiarowaniem uchwytu sufitowego do markiz Aluprof. Dokładny pomiar wymiarów uchwytu oraz jego otworów.

Zdjęcie przedstawia system montażu markizy kasetowej w kolorze antracytowym do krokwi dachowych. Na pierwszym planie widoczny jest profil boczny zamkniętej kasety z widocznymi czterema srebrnymi śrubami mocującymi dekiel boczny. Markiza Corsica Aluprof jest podwieszona na trzech pionowych, stalowych uchwytach krokwiowych w kolorze dopasowanym do kasety. Każdy uchwyt jest przykręcony do bocznej płaszczyzny drewnianej krokwi za pomocą czterech solidnych śrub z podkładkami. Widoczne są trzy równolegle rozmieszczone belki konstrukcyjne dachu, do których zamocowano wsporniki utrzymujące całą długość markizy. Konstrukcja jest całkowicie złożona, a mechanizm zwijający schowany w szczelnej obudowie.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie przedstawia techniczny schemat montażowy obejmujący solidny uchwyt krokwiowy prawy i lewy przeznaczone do stabilnego mocowania konstrukcji markizowych marki Aluprof. Na ilustracji widoczne są dwa główne elementy nośne wykonane z grubego metalu malowanego proszkowo na kolor ciemnoszary o matowej strukturze. Każdy z uchwytów składa się z pionowej płyty o nieregularnym kształcie z ukośnym ścięciem w górnej części, która posiada fabrycznie wycięte otwory montażowe w formie podłużnych fasolek ułatwiających precyzyjne pozycjonowanie śrub. Dolna część uchwytu posiada prostopadłe zagięcie tworzące kołnierz montażowy z trzema otworami umieszczonymi w pionowej linii. Wokół tych otworów przedstawiono zestaw elementów złącznych w widoku eksplodującym, co obrazuje kolejność ich składania. W skład zestawu wchodzą stalowe śruby zamkowe o kwadratowym podsadzeniu, podkładki okrągłe oraz nakrętki. Charakterystycznym elementem wykończeniowym są czarne plastikowe nakładki maskujące o półkolistym kształcie, które nakłada się na łby śrub w celu zabezpieczenia ich przed korozją i poprawy estetyki montażu. Lewy i prawy element są swoim lustrzanym odbiciem, co sugeruje komplet przeznaczony do montażu po obu stronach krokwi lub profilu. W górnym lewym rogu grafiki znajduje się zielony okrąg z białą cyfrą trzy, oznaczający numer konkretnego wariantu produktu. Całość prezentowana jest w rzucie izometrycznym na jednolitym białym tle, co pozwala dokładnie prześledzić budowę oraz sposób łączenia poszczególnych komponentów tworzących uchwyty krokwiowe.

Grafika techniczna przedstawia szczegółowy schemat złożeniowy, na którym głównym elementem jest stalowy uchwyt krokwiowy oznaczony cyfrą trzy w zielonym okręgu. Produkt wykonany jest z grubego metalu w kolorze ciemnoszarym i posiada charakterystyczny, wydłużony kształt z ukośnym ścięciem u góry oraz zestawem podłużnych otworów montażowych rozmieszczonych w górnej części płyty. Dolna sekcja tego elementu jest zagięta pod kątem prostym, tworząc płaszczyznę styku z drugim komponentem, którym jest uchwyt ścienny oznaczony cyfrą jeden. Uchwyt ścienny ma formę solidnego odlewu z profilowanymi krawędziami i pionowymi fasolkami montażowymi. Proces łączenia obu części został zilustrowany za pomocą przerywanych, zielonych linii osiowych, które przechodzą przez trzy otwory montażowe. W skład zestawu montażowego wchodzą trzy śruby zamkowe z półkolistymi łbami, które są wsuwane od strony uchwytu ściennego. Po przeciwnej stronie, na gwinty śrub nakładane są okrągłe podkładki oraz sześciokątne nakrętki. Dodatkowo schemat uwzględnia trzy czarne, plastikowe zaślepki maskujące, które są nakładane na łby śrub w celu estetycznego wykończenia i ochrony mechanicznej połączenia. Całość prezentuje sposób, w jaki uchwyty krokwiowe integrują się z uchwytami ściennymi, tworząc stabilny system nośny dla konstrukcji markiz Selt. Napisy na grafice jednoznacznie identyfikują poszczególne podzespoły jako uchwyt krokwiowy oraz uchwyt ścienny, a czyste białe tło podkreśla techniczny charakter ilustracji.

Oto szczegółowy opis techniczny dla ostatniego zdjęcia, prezentującego uniwersalne wsporniki krokwiowe: Tekst alternatywny: Zestawienie sześciu renderów 3D przedstawiających budowę prawego uniwersalnego uchwytu krokwiowego przeznaczonego do montażu markiz Aluprof. Element w kolorze antracytowym pokazany jest z różnych perspektyw (izometrycznej, od przodu, z boku oraz od spodu), co pozwala na analizę jego konstrukcji: Płyta montażowa: Główny element nośny to wysoka, pionowa płyta stalowa o nieregularnym, ściętym u góry kształcie. Wyposażona jest w cztery owalne otwory montażowe, rozmieszczone tak, aby umożliwić stabilne przykręcenie uchwytu do boku drewnianej krokwi dachowej. Wspornik bazowy: Od pionowej płyty odchodzi prostopadła, pozioma półka w kształcie litery „L”, skierowana w prawą stronę. Posiada ona trzy otwory montażowe, które służą jako baza do przykręcenia właściwego uchwytu ścienno-sufitowego markizy. Detale konstrukcyjne: Rendery ukazują surowy, techniczny charakter elementu z wyraźnie zaznaczonymi zagięciami grubego profilu stalowego. Na widokach z profilu i od przodu widoczna jest smukła lecz sztywna struktura, zapewniająca wysoką wytrzymałość na obciążenia. Informacje dodatkowe: W lewym górnym rogu grafiki znajduje się czarny napis: "wizualizacja uchwyt prawy". Grafika wykonana jest na czystym, białym tle, co ułatwia identyfikację detali technicznych niezbędnych do prawidłowego doboru akcesoriów montażowych.

Rysunek techniczny oraz przekrój z wymiarami poszczególnych elementów uchwytu krokwiowego do markiz Aluprof, z ukazaniem wymiarów poszczególnych otworów w uchwycie.

Standardowa ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Zdjęcie techniczne prezentujące tył konstrukcji markizy tarasowej w kolorze ciemnoszarym (antracytowym) z częściowo rozwiniętym jasnym poszyciem. Widok skupia się na systemie instalacyjnym, pokazując dwa stalowe uchwyty ścienne zamontowane na rurze nośnej – jeden w pobliżu bocznej pokrywy kasety, a drugi na przeciwległym końcu profilu. Od obu uchwytów odchodzą cienkie, zielone linie pomocnicze zbiegające się przy żółtym punkcie graficznym. Po prawej stronie umieszczono napis: „Mocowanie do ściany (2 uchwyty)”. Na zbliżeniu widoczne są detale konstrukcyjne: śruby montażowe na bocznej osłonie, rura nawojowa tkaniny oraz fragment ramienia przegubowego znajdujący się pod poszyciem.

ORIENTACYJNA WAGA MARKIZY CORSICA (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2100-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-5900	5901-6500	6501-7000
1600	71	73	74	81	88,5	95	108	117
2100	od 2600 72,5	73	77	84	93,5	107	115,5	121,5
2600		od 3100 75,5	80	88,5	94,5	110	119	126
3100			od 3600 82,5	91	98,5	106,5	122	130,5
3600				94,5	105	112	122	137,5

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.
Uchwyt sufitowy = 0,6 kg / uchwyt krokwiowy = 2 kg

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU DO KROKWI DACHOWEJ

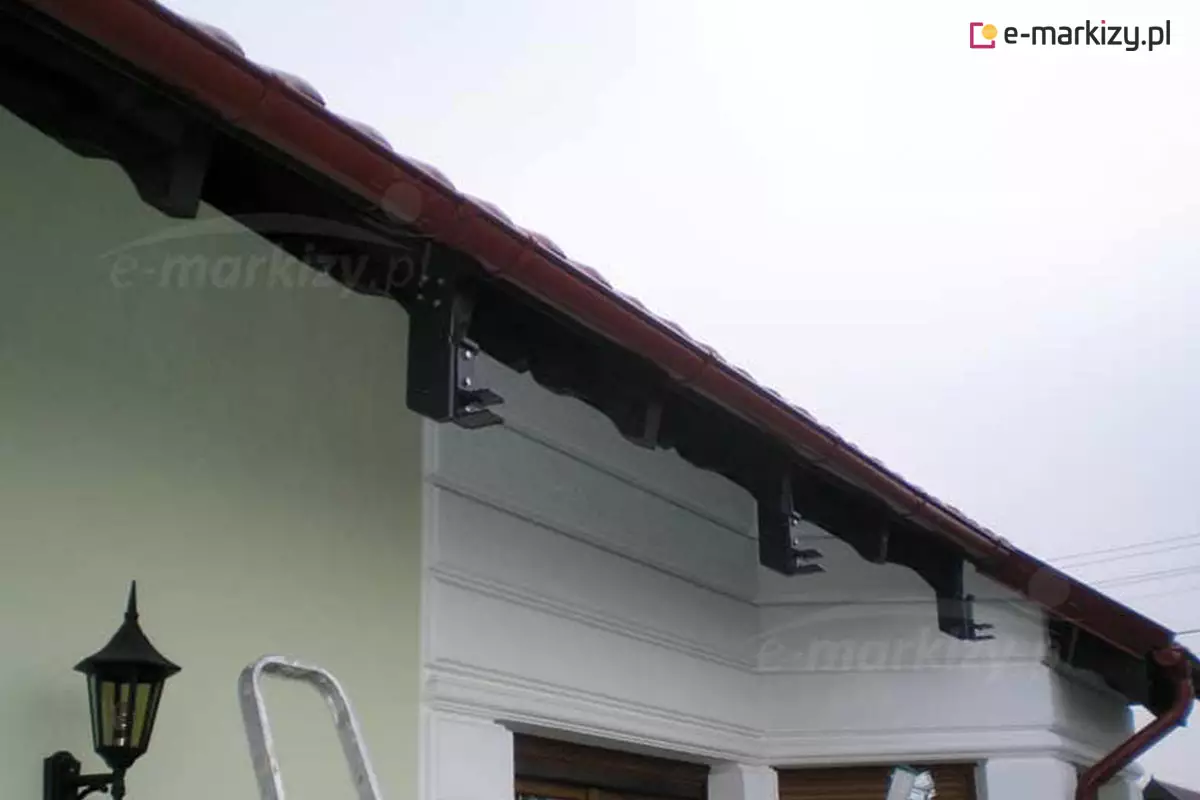

Szerokie ujęcie architektoniczne przedstawiające gotowy system mocowań pod markizę tarasową Corsica zainstalowany wzdłuż krawędzi dachu budynku mieszkalnego. Pod okapem dachu pokrytego ciemnoczerwoną dachówką zamontowano liniowo trzy masywne, aluminiowe uchwyty krokwiowe w kolorze ciemnego antracytu, rozstawione w równych odstępach na wystających końcach krokwi. Do każdego ze wsporników krokwiowych solidnie przykręcono dedykowany uchwyt ścienny z charakterystycznymi, poziomymi widełkami montażowymi skierowanymi na zewnątrz, tworząc stabilną bazę pod montaż rury nośnej markizy. Wzdłuż krawędzi zadaszenia biegnie metalowa rynna w kolorze miedzianym. Tło konstrukcji stanowi jasna elewacja budynku z dekoracyjnymi, poziomymi boniowaniami na białym fragmencie ściany oraz elementami stolarki okiennej z opuszczonymi roletami zewnętrznymi w dolnej części kadru. Po lewej stronie, na jasnozielonym tynku elewacji, zamontowana jest klasyczna, czarna lampa ścienna w kształcie latarni, a tuż pod nią widoczny jest górny fragment aluminiowej drabiny rozstawnej wykorzystywanej podczas prac instalacyjnych na wysokości.

Gdy uchwyty są już przymocowane, pozostaje nałożyć na nie markizę i zabezpieczyć śrubami. Uwaga! Zależnie od szerokości i wysięgu markizy, jej waga może przekroczyć nawet 100kg.

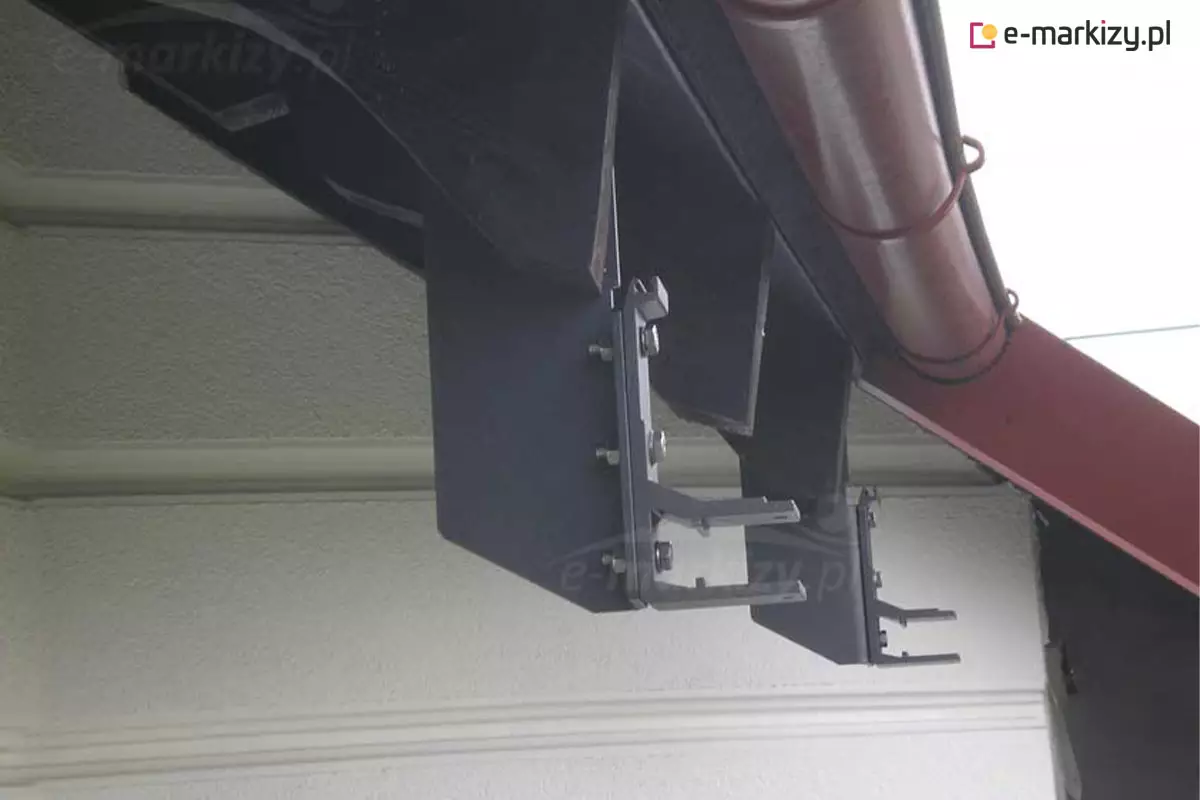

Fotografia przedstawia techniczne rozwiązanie montażowe markizy kasetowej Corsica firmy Aluprof, obrazujące dwa niezależne punkty mocowania rozmieszczone liniowo pod okapem dachu. Konstrukcja opiera się na masywnych uchwytach krokwiowych w kolorze ciemnego antracytu, które zostały przykręcone pionowo od spodu do drewnianych elementów więźby dachowej. Do przedniej części każdego z krokwiowych wsporników zamocowano za pomocą stalowych śrub dedykowane uchwyty ścienne markizy, tworząc zintegrowane ramiona nośne. Charakterystyczne uchwyty posiadają w dolnej sekcji wysunięte poziomo, podwójne widełki z otworami montażowymi, przygotowane do precyzyjnego osadzenia głównej rury kwadratowej markizy. W tle widoczna jest jasna, chropowata struktura tynku elewacyjnego oraz białe podbitki dachowe. Po prawej stronie kadru przebiega ukośnie metalowa rynna dachowa w kolorze miedzianym lub ciemnoczerwonym, zmontowana wzdłuż krawędzi poszycia, co dodatkowo lokalizuje położenie całego systemu mocowań na skraju dachu budynku.

Po zamontowaniu markizy, pozostaje jedynie wezwać elektryka i podłączyć konstrukcję do zasilania oraz ustawić sterowanie markizy (połączenie pilota z centralką i ewentualnymi czujnikami).

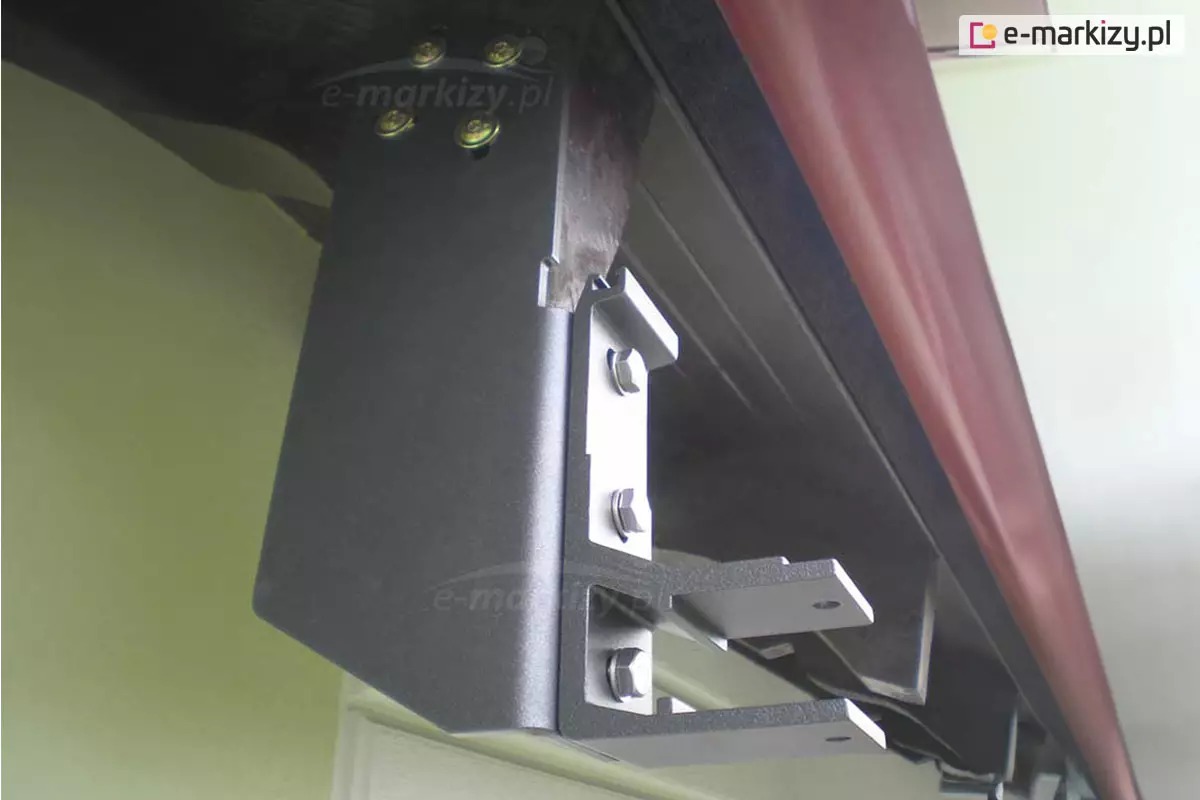

Zdjęcie techniczne przedstawia zbliżenie na specjalistyczny system montażowy markizy tarasowej z wykorzystaniem dwóch połączonych ze sobą uchwytów aluminiowych w kolorze ciemnoantracytowym. Głównym elementem nośnym jest masywny, pionowy uchwyt krokwiowy przymocowany solidnie od spodu do drewnianej krokwi dachu za pomocą czterech złotych, sześciokątnych śrub montażowych, widocznych w górnej części elementu. Do przedniej, pionowej płaszczyzny uchwytu krokwiowego przykręcony jest właściwy uchwyt ścienny Aluprof. Połączenie to zostało zrealizowane pionowo przy użyciu trzech dużych, srebrnych śrub z podkładkami, rozmieszczonych w równych odstępach. Uchwyt ścienny posiada w dolnej części dwie wysunięte poziomo do przodu, równoległe półki z fabrycznymi otworami, tworzące gniazdo montażowe przeznaczone do osadzenia i zablokowania kwadratowej rury nośnej markizy. Cała konstrukcja znajduje się pod okapem dachu, tuż przy jasnej elewacji budynku, a po prawej stronie widoczny jest fragment ciemnoczerwonej obróbki blacharskiej lub maskownicy zadaszenia.

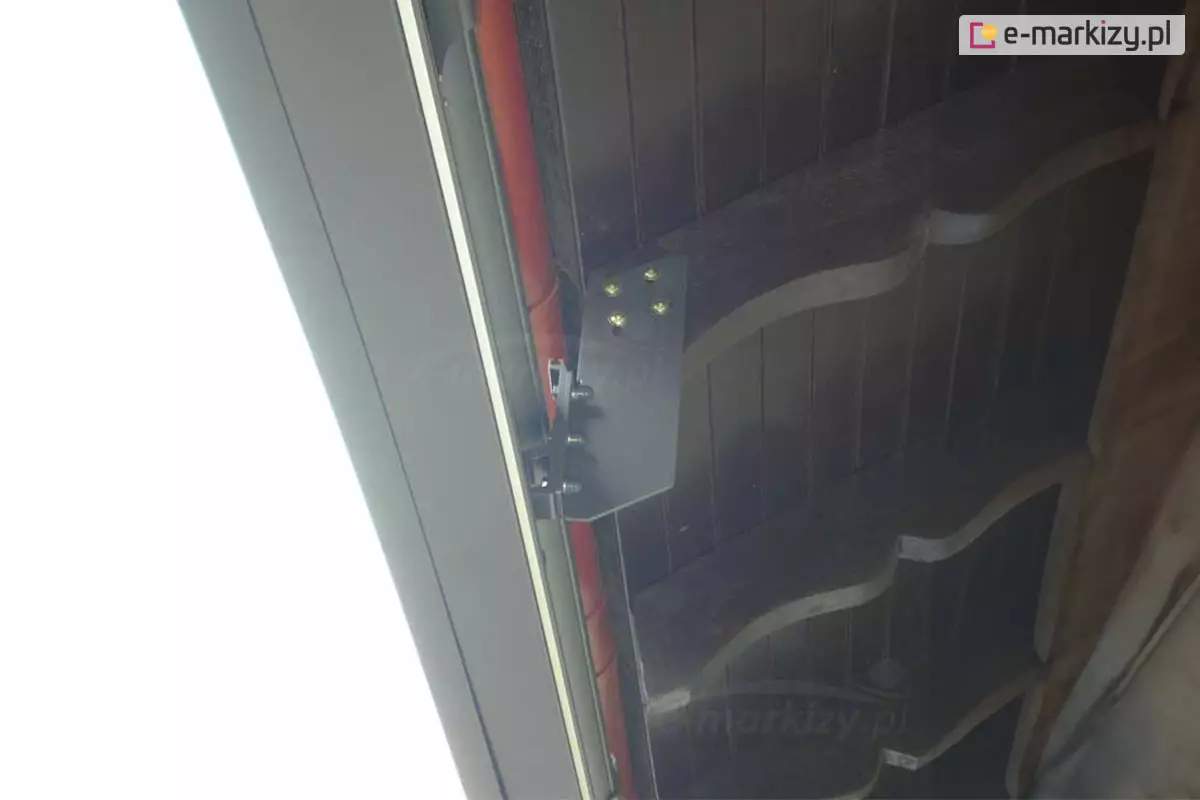

Zdjęcie techniczne przedstawia szczegółowe zbliżenie z dolnej perspektywy na pojedynczy stalowy uchwyt krokwiowy, służący do montażu markizy Corsica. Solidny, płaski wspornik o geometrycznym kształcie, pomalowany proszkowo na kolor ciemnoszary, został przymocowany bezpośrednio do bocznej powierzchni drewnianej, ciemnobrązowej krokwi dachowej za pomocą czterech masywnych śrub o złotawym odcieniu. Konstrukcja elementu montażowego została wyprofilowana w taki sposób, aby zachować bezpieczny odstęp od biegnącej pionowo w tle czerwonej rury rynnowej. Do dolnej, zagiętej części metalowego ramienia przykręcono za pomocą śrub z nakrętkami element mocujący kasetę markizy tarasowej. Po lewej stronie kadru widoczny jest fragment profilu aluminiowej obudowy markizy oraz mocno doświetlone, jasne tło, które kontrastuje z ciemną fakturą drewnianej podbitki oraz elementami mechanizmu nośnego.

Standardowo w zamówieniu Klient otrzymuje liczbę uchwytów przewidzianą przez producenta do danej szerokości konstrukcji

Fotografia techniczna wykonana z dolnej perspektywy, prezentująca konstrukcję dachu z zamontowaną kasetą markizy tarasowej Corsica za pomocą specjalnych uchwytów krokwiowych. Wzdłuż jasnej ściany budynku przebiega okap dachu, którego podbitka oraz szereg ozdobnie profilowanych krokwi zostały wykończone w kolorze ciemnobrązowym. Do bocznych płaszczyzn wybranych belek dachowych przykręcono stalowe, płaskie wsporniki montażowe w kolorze ciemnoszarym, zabezpieczone kilkoma śrubami o jasnych łbach. Uchwyty te są wygięte w sposób pozwalający na bezkolizyjne obejście poziomej rynny dachowej w kolorze czerwonym, która biegnie tuż pod krawędzią poszycia. Do wysuniętych końców metalowych ramion przytwierdzona jest zamknięta, podłużna kaseta markizy w kolorze antracytowym. Po lewej stronie kadru widoczna jest jasna, mocno prześwietlona przestrzeń nieba, która kontrastuje z ciemną strukturą drewnianego zadaszenia i elementami montażowymi systemu osłonowego.

W przypadku markizy Corsica, więcej uchwytów można zamówić dodatkowo.

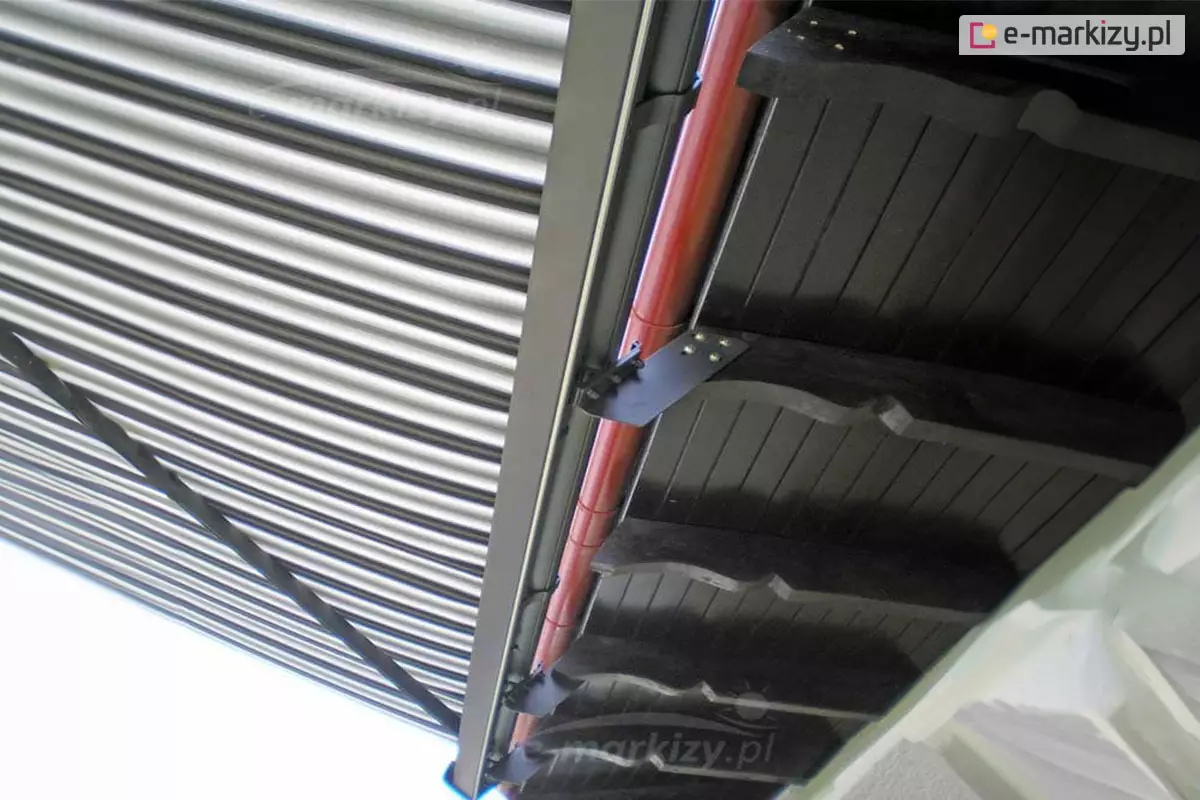

Zdjęcie techniczne przedstawia zbliżenie na specjalistyczne uchwyty krokwiowe marki Aluprof, zastosowane do stabilnego montażu kasety markizy tarasowej Corsica bezpośrednio do drewnianej konstrukcji dachu. Kadr ujęty z dolnej perspektywy ukazuje rząd ciemnobrązowych, profilowanych krokwi dachowych, do których bocznych powierzchni przykręcono za pomocą masywnych śrub stalowe, lakierowane na czarno wsporniki montażowe. Uchwyty te omijają biegnącą poziomo czerwoną rynnę spustową, wysuwając punkt mocowania markizy przed lico okapu. Do wysuniętych ramion wsporników przymocowana jest podłużna, ciemnoszara konstrukcja kasety markizowej. W lewej części kadru widoczne jest częściowo rozwinięte poszycie markizy w drobne, gęste, szaro-białe pasy, oparte na wysuwanym ramieniu mechanicznym, co obrazuje solidność i funkcjonalność całego systemu mocowania w trudnych warunkach architektonicznych.

Zdjęcie prezentuje szerokie ujęcie budynku jednorodzinnego z zamontowaną kasetową markizą Corsica, która jest umieszczona pod okapem dachu. Dom charakteryzuje się jasną elewacją z ozdobnymi, białymi boniowaniami na narożnikach oraz brązowymi roletami zewnętrznymi w oknach. Dach budynku pokryty jest czerwoną dachówką ceramiczną, w której osadzono okna połaciowe. Markiza Corsica w kolorze antracytowym jest całkowicie zwinięta do kasety, tworząc zwartą, poziomą linię wzdłuż krawędzi dachu. Mechanizm został zamontowany za pomocą serii czarnych uchwytów krokwiowych, które są widoczne nad kasetą, przytwierdzone do wystających elementów więźby dachowej. Po lewej stronie fasady znajduje się klasyczna czarna latarnia ścienna, a przed budynkiem widoczne są starannie przycięte krzewy ozdobne. Po prawej stronie kadru biegnie pionowa, czerwona rura spustowa, korespondująca kolorystycznie z pokryciem dachowym. Całość przedstawia estetyczny i dyskretny montaż markizy Corsica, która po złożeniu harmonijnie współgra z detalami architektonicznymi domu.

Zdjęcie prezentuje parterowy dom jednorodzinny z poddaszem użytkowym, do którego krokwi dachowych zainstalowana została szeroka markiza Corsica. Poszycie markizy charakteryzuje się klasycznym wzorem w pionowe pasy w odcieniach bieli, szarości i grafitu. Produkt jest w pełni rozłożony, osłaniając znaczną część tarasu oraz wejście do budynku. Konstrukcja markizy, w tym przednia listwa dociążająca, wykonana jest w ciemnym, antracytowym kolorze, który kontrastuje z jasną, seledynową elewacją domu. Budynek posiada spadzisty dach pokryty czerwoną dachówką ceramiczną, w którym osadzono dwa okna połaciowe. Ściany domu zdobione są białymi boniami narożnymi, a okna i drzwi tarasowe wyposażone zostały w zewnętrzne rolety w kolorze jasnobrązowym. Na tarasie, pod markizą, zamontowana jest klasyczna czarna latarnia ścienna. Przed domem znajduje się starannie wypielęgnowany ogród z niskimi krzewami ozdobnymi, formowanymi w kule na pniu (tuje lub bukszpany) oraz innymi roślinami ogrodowymi. Na pierwszym planie widoczna jest biała, kulista lampa ogrodowa leżąca wśród roślinności. Całość sceny jest oświetlona jasnym, dziennym światłem, podkreślającym praktyczne zastosowanie markizy jako skutecznej osłony przeciwsłonecznej w tradycyjnej architekturze domowej.

Zdjęcie prezentuje perspektywę od dołu na rozłożoną markizę Corsica Aluprof, zamontowaną pod okapem budynku mieszkalnego przy użyciu systemu uchwytów krokwiowych. Poszycie markizy wykonane jest z wysokiej jakości tkaniny w klasyczne, symetryczne pasy w odcieniach bieli, szarości i grafitu. Materiał jest napięty na czarnych, aluminiowych ramionach przegubowych, które wysuwają się z estetycznej kasety zamontowanej wzdłuż krawędzi dachu. Podbitka dachowa oraz widoczne elementy więźby są wykończone w kolorze ciemnego brązu, a do bocznych płaszczyzn krokwi przykręcone są stalowe, antracytowe wsporniki, które omijają biegnącą poziomo czerwoną rurę spustową. Elewacja budynku jest jasna, z dekoracyjnymi, białymi boniowaniami na narożnikach i wokół okien, w których zamontowano brązowe rolety zewnętrzne. Na ścianie pod markizą Corsica widoczne są stylowe, czarne latarnie ogrodowe w formie kinkietów. W tle, pod okapem, rozpościera się widok na błękitne niebo z lekkimi chmurami oraz zarys bezlistnych drzew, co sugeruje wczesnowiosenną lub jesienną aurę podczas słonecznego dnia. Całość kompozycji podkreśla funkcjonalność markizy Corsica jako skutecznej osłony tarasowej, zintegrowanej z architekturą domu za pomocą specjalistycznych rozwiązań montażowych.

Zdjęcie przedstawia szczegóły techniczne montażu konstrukcji osłonowej, jaką jest markiza Corsica, zamocowanej do drewnianych krokwi dachowych podbitki. Na pierwszym planie widoczne są dwa solidne metalowe uchwyty montażowe w kolorze antracytowym lub czarnym, które zostały przykręcone bezpośrednio do bocznych płaszczyzn ciemnobrązowych belek konstrukcyjnych. Każdy z uchwytów jest przymocowany za pomocą czterech jasnych śrub o sześciokątnych łbach, rozmieszczonych w górnej części wspornika. Wsporniki połączone są z uchwytami ściennymi za pomocą trzech śrub. Uchwyty ścienne mają charakterystyczny, profilowany kształt litery L lub specjalistycznego haka, który pozwala na stabilne osadzenie kwadartowej belki nośnej urządzenia. Pomiędzy drewnianymi krokwiami a mechanizmem markizy przebiega poziomo czerwona rura, prawdopodobnie element systemu rynnowego lub instalacyjnego, która znajduje się powyżej linii montażowej markizy Corsica Aluprof. Dolna część zdjęcia ukazuje fragment aluminiowej obudowy markizy oraz jasną przestrzeń sugerującą mocne nasłonecznienie na zewnątrz budynku. Całość konstrukcji jest ukazana od dołu, co pozwala dokładnie przeanalizować sposób kotwienia ciężkich elementów do drewnianej struktury dachu, zapewniając bezpieczeństwo i stabilność markizy Corsica podczas jej użytkowania.

Zdjęcie przedstawia techniczne zbliżenie na system montażowy, w którym markiza Corsica Aluprof jest zintegrowana z konstrukcją dachu za pomocą dwóch specjalistycznych wsporników krokwiowych. Stalowe uchwyty w kolorze ciemnego antracytu są zamocowane bocznie do pionowych płaszczyzn drewnianych krokwi, które tworzą konstrukcję ciemnobrązowej podbitki. Każdy z elementów montażowych jest przytwierdzony przy użyciu czterech śrub z jasnymi łbami, co zapewnia stabilność i wytrzymałość całej instalacji. Pomiędzy drewnianą strukturą a kasetą urządzenia przebiega poziomo czerwona rura spustowa lub instalacyjna, którą wsporniki precyzyjnie omijają, pozwalając na podwieszenie markizy Corsica bezpośrednio pod okapem. Dolna krawędź uchwytów łączy się z uchwytami ściennymi, które pozwalają na połaczenie uchwytów krokwiowych z głównym profilem markizy. Wzdłuż aluminiowej obudowy markizy widoczna jest jasna taśma ledowa, a dolna część kadru jest rozjaśniona przez silne światło dzienne. Perspektywa z dołu pozwala dokładnie zaobserwować profesjonalny sposób kotwienia markizy Corsica w trudnych warunkach montażowych, wymagających zachowania dystansu od rynny.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY CORSICA

Zdjęcie prezentuje luksusową strefę wypoczynkową na nowoczesnym tarasie, nad którą rozpostarta jest markiza Corsica w jasnym kolorze. Markiza zamontowana jest do bocznej elewacji budynku, a jej stabilne, jasnoszare ramiona przegubowe utrzymują napięty materiał, który chroni użytkowników przed słońcem. Pod osłoną znajduje się zestaw eleganckich mebli ogrodowych wykonanych z ciemnej plecionki, składający się z sof i foteli z jasnymi, wzorzystymi poduszkami oraz niskiego stolika kawowego. Taras przylega bezpośrednio do salonu, od którego oddzielają go wielkoformatowe, przesuwne drzwi szklane w cienkich ramach. Przez przeszklenie widoczne jest nowoczesne wnętrze domu z efektownymi, drewnianymi schodami wspornikowymi oraz przeszkloną balustradą. Przestrzeń tarasową otaczają gęste, egzotyczne rośliny, w tym wysokie bambusy, które tworzą naturalną barierę prywatności. Jasna nawierzchnia tarasu oraz ciepłe oświetlenie wnętrza kontrastują z soczystą zielenią ogrodu, a markiza Corsica idealnie dopełnia tę minimalistyczną i funkcjonalną aranżację przestrzeni outdoorowej.

Zdjęcie prezentuje wizualizację nowoczesnej strefy wypoczynkowej na tarasie przy basenie, gdzie kluczowym elementem ochrony przeciwsłonecznej jest markiza Corsica. Budynek posiada minimalistyczną, białą elewację z dużymi przeszkleniami oraz fragmentem ściany wykończonym ciemnoszarym, dekoracyjnym kamieniem. Markiza Corsica w kolorze antracytowym jest szeroko rozłożona, a jej solidne ramiona przegubowe utrzymują gładkie, jasnoszare poszycie, rzucając cień na białe meble ogrodowe z szarymi poduszkami. Pod markizą znajduje się zestaw wypoczynkowy oraz donice z zielonymi roślinami ozdobnymi, które dodają przestrzeni naturalnego charakteru. Na pierwszym planie widoczna jest krystalicznie czysta woda w basenie z metalową drabinką wejściową, a na jasnej nawierzchni tarasu leżą czerwone klapki. W tle widać gęstą ścianę zielonych drzew pod błękitnym niebem z delikatnymi chmurami. Całość kompozycji podkreśla elegancki design markizy Corsica, która idealnie wpisuje się w architekturę luksusowej, nowoczesnej rezydencji, zapewniając komfortowy wypoczynek na świeżym powietrzu.

Przestrony taras przy apartamencie, na którym ustawiono komplet mebli wypoczynkowych z technorattanu w kolorze białym z brązowymi poduchami i żółtymi dodatkami oraz rośliny doniczkowe, oświetla wieczorem taśma led w kasecie markizy Corsica rozwiniętej nad meblami

Zdjęcie prezentuje szczegółowe zbliżenie na kasetę markizy Corsica w stanie całkowitego złożenia, zamontowaną na elewacji budynku. Kaseta wykonana jest z aluminium i charakteryzuje się nowoczesnym, opływowym kształtem o wyraźnie zaokrąglonym profilu frontowym. Kolor konstrukcji to elegancki, matowy antracyt, który wyraźnie odcina się na tle białej ściany o wyraźnej strukturze tynku. Widoczny jest boczny dekiel kasety, przykręcony za pomocą estetycznych, srebrnych śrub, co podkreśla solidność montażu. Markiza Corsica jest modelem markizy w pełnej kasecie, co oznacza, że po zwinięciu tkanina oraz ramiona przegubowe są w pełni ukryte wewnątrz obudowy, co chroni je przed niekorzystnymi warunkami atmosferycznymi i zabrudzeniami. Pod miejscem montażu kasety widoczny jest fragment dekoracyjnej okładziny ściennej wykonanej z szarego kamienia lub płytek imitujących kamień. W dolnej części kadru oraz w tle dostrzec można duże przeszklenia tarasowe, fragment zielonego ogrodu z drzewami oraz nowoczesne, ciemne ogrodzenie panelowe.

Zdjęcie przedstawia nowoczesną architekturę budynku mieszkalnego z zainstalowaną na elewacji rozłożoną markizą Corsica. Budynek charakteryzuje się białą, tynkowaną fasadą z dużymi, ciemnymi przeszkleniami oraz fragmentem ściany wyłożonym dekoracyjnym kamieniem w odcieniach szarości na parterze. Markiza Corsica posiada kasetę oraz ramiona przegubowe w kolorze antracytowym, które idealnie komponują się z ramami okiennymi i obróbką blacharską dachu. Tkanina markizy jest w kolorze stonowanej szarości, gładka, bez wzorów, co podkreśla minimalistyczny styl posesji. Konstrukcja jest zamontowana nad szerokim oknem tarasowym, rzucając głęboki cień na strefę wypoczynkową, gdzie widoczne są fragmenty mebli ogrodowych oraz zielona roślinność. W tle, po lewej stronie, widać biały balkon z przezroczystą balustradą oraz boczny taras z parasolem przeciwsłonecznym. Nad budynkiem rozciąga się błękitne niebo z delikatnymi białymi chmurami, a cała scena jest skąpana w jasnym, letnim świetle, prezentując funkcjonalność i estetykę markizy Corsica w pełnym rozłożeniu.

Zdjęcie prezentuje perspektywę z poziomu desek tarasowych na przestronny, drewniany taras osłonięty w całości przez rozłożoną markizę Corsica. Poszycie markizy jest wykonane z jasnej, niemal białej tkaniny, która przepuszcza łagodne, rozproszone światło, tworząc komfortową strefę wypoczynku. Konstrukcja wspierająca materiał, w tym widoczne po lewej stronie ramię przegubowe, wykończona jest w ciemnym, brązowym lub antracytowym kolorze, kontrastującym z jasnym materiałem. Taras posiada balustradę wykonaną z pionowych, drewnianych szczebli osadzonych między solidnymi, białymi słupkami, a jego podłogę tworzą deski kompozytowe w naturalnym odcieniu drewna. W narożniku tarasu ustawiona jest ciemna donica z ozdobnym, jasnozielonym krzewem. Z tarasu rozpościera się widok na osiedle domów jednorodzinnych z zadbanymi trawnikami, drzewami iglastymi oraz elementami architektury ogrodowej, takimi jak domek narzędziowy ze zjeżdżalnią. Niebo jest częściowo zachmurzone, z wyraźnymi prześwitami błękitu, co w połączeniu z markizą Corsica sugeruje idealne warunki do spędzania czasu na zewnątrz w słoneczny dzień.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy tarasowej Corsica firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
