Montaż markizy Dakar Aluprof

Rysunek techniczny przedstawiający trzy warianty montażu kasety markizy tarasowej wraz z podanymi wymiarami w milimetrach. Schemat podzielony jest na trzy ponumerowane sekcje: Sekcja (1) - montaż do ściany: Widok z boku kasety zamocowanej bezpośrednio do pionowej powierzchni ściany za pomocą uchwytu ściennego. Wysokość całkowita kasety wynosi 203 mm, a jej głębokość (wysunięcie od ściany) to 285 mm. Sekcja (2) - montaż do sufitu: Widok z boku kasety zamocowanej do poziomej powierzchni sufitu przy użyciu kątowego uchwytu sufitowego. Całkowita wysokość konstrukcji od sufitu do dolnej krawędzi markizy wynosi 245 mm, a głębokość montażowa to 290 mm. Sekcja (3) - montaż do krokwi dachowej: Widok z boku kasety zamocowanej do ukośnej belki konstrukcyjnej (krokwi) za pomocą specjalnego, wydłużonego uchwytu krokwiowego. Całkowita wysokość montażowa wynosi 412 mm, natomiast głębokość mierzona od krawędzi uchwytu do przodu kasety to 410 mm. Wszystkie rysunki pokazują przekrój mechanizmu ramion i obudowy markizy w pozycji złożonej. Pod grafikami znajdują się podpisy w języku polskim odpowiadające typom montażu

Sposoby Montażu Markizy Dakar

Montaż markizy Dakar: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Zobacz Instrukcję montażu

Montaż markizy Dakar – Dostępne Metody

Zbliżenie pod kątem na kasetową markizę tarasową Dakar, w kolorze srebrno-szarym, zamontowaną na białej, otynkowanej ścianie budynku. Widoczna jest boczna, zaokrąglona pokrywa kasety o aerodynamicznym kształcie oraz profil czołowy markizy w stanie całkowicie złożonym. Konstrukcja wspiera się na solidnych, ciemnoszarych uchwytach ściennych z widocznymi śrubami montażowymi i elementami przegubowymi ramion. Pod kasetą widoczne są fragmenty mechanizmu składania oraz przewody techniczne. Zdjęcie przedstawia produkt w rzucie perspektywicznym, podkreślając smukłą linię obudowy i sposób przylegania markizy do elewacji.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Trójwymiarowy model techniczny w kolorze szarym przedstawia ścienny uchwyt montażowy przeznaczony do markiz tarasowych modeli Casablanca oraz Dakar. Uchwyty ścienne Dakar i Casablanca opierają się na solidnej płycie przyściennej o prostokątnym kształcie i zaokrąglonych rogach, która w swoich czterech narożnikach posiada pionowo zorientowane, podłużne otwory technologiczne służące do trwałego kotwienia konstrukcji do fasady budynku. Od frontu płyty bazowej odchodzi masywne ramię nośne o płynnie wygiętym, łukowatym profilu, stabilizowane dodatkowo od dołu przez system regulowanych, cylindrycznych drążków rozporowych połączonych śrubami nastawnymi. W górnej części uchwytu widoczny jest masywny zawias oporowy ze wzmacniającymi ożebrowaniami pionowymi, natomiast na przednim, wysuniętym zakończeniu ramienia znajduje się płaska platforma robocza wyposażona w gniazdo montażowe przeznaczone do stabilnego osadzenia profilu kasetowego markizy. Całość kompozycji osadzona jest na gładkim, jasnym tle, w lewym górnym rogu znajduje się oznaczenie numeryczne w postaci cyfry jeden wpisanej w okrąg.

Zestawienie sześciu renderów 3D przedstawiających budowę i mechanizm regulacji uchwytów ściennych do markizy kasetowej Casablanca i Dakar. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od przodu oraz z profilu), co pozwala na dokładną analizę ich konstrukcji: Budowa podstawy: Każdy uchwyt posiada solidną, prostokątną płytę montażową z czterema owalnymi otworami na śruby, umożliwiającymi stabilne przytwierdzenie do elewacji. Mechanizm regulacji: Główna część uchwytu ma łukowaty, opływowy kształt, dopasowany do profilu kasety markizy. Widoczna jest zintegrowana śruba regulacyjna z nakrętką kontrującą, która pozwala na precyzyjne ustawienie kąta nachylenia markizy po jej zawieszeniu. System blokady: W górnej części uchwytu znajduje się charakterystyczne wycięcie (hak), w którym osadzana jest rura lub profil markizy. Dolna część wyposażona jest w ruchomy element dociskowy, zabezpieczający konstrukcję przed przypadkowym wysunięciem. Grafika precyzyjnie oddaje matową fakturę odlewu oraz techniczne detale połączeń śrubowych mechanizmu pozycjonującego. Wszystkie elementy są przedstawione na neutralnym białym tle.

Rysunek techniczny przedstawia szczegółowy schemat konstrukcyjny i wymiarowanie, jakie posiada uchwyt ścienny dedykowany do markiz Dakar i Casablanca marki Aluprof, ukazany w czterech różnych rzutach: izometrycznym, od przodu, od góry oraz z boku. Na rzucie izometrycznym widoczna jest masywna płyta montażowa z czterema owalnymi otworami w narożnikach oraz wygięte ramię wspornika wyposażone w śrubę regulacyjną z nakrętkami kontrującymi. Rzut od przodu określa całkowitą szerokość podstawy wynoszącą 150 mm oraz wysokość korpusu główną 160 mm, wskazując jednocześnie precyzyjne odległości między otworami montażowymi, takie jak 17,4 mm od krawędzi bocznej i 12,4 mm szerokości pojedynczego otworu. Widok z góry potwierdza szerokość 150 mm oraz pokazuje całkowity wysięg ramienia od ściany, który wynosi 182 mm. Rzut boczny szczegółowo ilustruje profil uchwytu o całkowitej wysokości tylnej płyty wynoszącej 172 mm oraz głębokości montażowej 182 mm, ukazując również kąt nachylenia ramienia i położenie mechanizmu blokującego. Wszystkie linie wymiarowe są naniesione czarną, cienką czcionką na białym tle, co zapewnia wysoką czytelność dokumentacji technicznej produktu.

Montaż markizy Dakar Aluprof: Widok z boku na złożoną markizę kasetową zamontowaną do poziomej powierzchni (sufitu lub wnęki). Cała konstrukcja, w tym obudowa kasety, boczna pokrywa oraz uchwyty montażowe, jest w kolorze grafitowym o matowym wykończeniu. Zdjęcie szczegółowo pokazuje profil boczny zamkniętej kasety o aerodynamicznym, zaokrąglonym kształcie, która całkowicie szczelnie skrywa materiał i ramiona. Widoczne są masywne uchwyty montażowe przykręcone bezpośrednio do górnej płaszczyzny oraz mechanizm przegubowy ramienia chowany pod kasetą. Perspektywa ukazuje długość markizy biegnącą w głąb obrazu.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Grafika techniczna przedstawiająca złożony i gotowy do montażu uchwyt sufitowy do markiz Aluprof Dakar/Casablanca, ukazany w widoku perspektywicznym od boku. Konstrukcja składa się z dwóch głównych, zintegrowanych ze sobą części wykonanych z metalu o jasnoszarym, matowym wykończeniu. Górny element to masywny wspornik sufitowy o profilu kątowym, który posiada szeroką, poziomą płytę montażową z widocznymi otworami na śruby oraz pionową ściankę boczną z charakterystycznymi nacięciami pozycjonującymi na krawędziach. Pod osłoną wspornika zamontowany jest właściwy uchwyt markizy o opływowym, ergonomicznym kształcie. Ten ruchomy moduł posiada mechanizm regulacyjny wyposażony w stalowe sworznie i śruby, które pozwalają na precyzyjne ustawienie kąta nachylenia kasety markizy. Widoczny jest dolny profil uchwytu z wyprofilowanym gniazdem przeznaczonym do stabilnego osadzenia kasety. Całość konstrukcji jest zwarta i sprawia wrażenie bardzo wytrzymałej, co jest kluczowe dla systemów kasetowych typu Dakar czy Casablanca. W lewym górnym rogu obrazu, nad produktem, znajduje się mała cyfra dwa wpisana w ciemnozielony okrąg.

Schemat techniczny w rzucie izometrycznym prezentujący sposób łączenia dwóch kluczowych elementów montażowych: uchwytu sufitowego oraz uchwytu ściennego przeznaczonego do markiz Aluprof Dakar/Casablanca. Po lewej stronie u góry znajduje się uchwyt sufitowy, oznaczony cyfrą dwa w zielonym okręgu, który ma formę szerokiego, grafitowego kątownika z płaską płytą górną do montażu sufitowego oraz pionową ścianką z czterema owalnymi otworami. Po prawej stronie u dołu widoczny jest uchwyt ścienny, oznaczony cyfrą jeden w zielonym okręgu, wyposażony w ruchome ramię o ergonomicznym, wygiętym kształcie oraz mechanizmy regulacyjne ze śrubami i przegubami. Proces integracji obu elementów ilustrują cztery przerywane zielone linie, które wyznaczają osie montażu śrub łączących obie części. Wzdłuż tych linii, po prawej stronie uchwytu ściennego, umieszczono cztery stalowe śruby z łbem sześciokątnym oraz cztery czarne, plastikowe kapturki maskujące. Po lewej stronie, za ścianką uchwytu sufitowego, znajdują się odpowiadające im cztery metalowe podkładki oraz cztery nakrętki. Całość grafiki szczegółowo objaśnia, jak przy pomocy dołączonego zestawu śrub przekształcić standardowy uchwyt ścienny w konfigurację sufitową, niezbędną do instalacji markiz w kasecie takich jak modele Dakar czy Casablanca. Nad i pod elementami umieszczono napisy identyfikujące: uchwyt sufitowy oraz uchwyt ścienny.

Zestawienie sześciu renderów 3D przedstawiających budowę i profil uchwytów. Uchwyty sufitowe do markiz Dakar i Casablanca przeznaczone są do montażu markizy kasetowej Casablanca. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od góry, od dołu oraz z profilu), co pozwala na dokładną analizę ich konstrukcji: Płyta montażowa: Górna, pozioma część uchwytu to szeroka płyta z czterema owalnymi otworami montażowymi, zaprojektowana do stabilnego przytwierdzenia konstrukcji bezpośrednio do spodu płyty balkonowej lub stropu. Konstrukcja wspierająca: Od płyty montażowej odchodzą dwa pionowe, wyprofilowane ramiona o łukowatym kształcie, które tworzą solidną bazę dla mechanizmu markizy. Detale techniczne: Na widokach z profilu widoczne są precyzyjne wycięcia i otwory techniczne w dolnej części ramion, służące do osadzenia i zablokowania kasety markizy. Konstrukcja jest wzmocniona w narożnikach, co zapewnia odporność na obciążenia statyczne i dynamiczne. Wykończenie: Render prezentuje gładką, matową strukturę powierzchni, charakterystyczną dla lakierowanych proszkowo elementów stelaża Aluprof. Całość grafiki ma charakter techniczny i jest przedstawiona na neutralnym białym tle.

Rysunek techniczny przedstawiający szczegółowe wymiary uchwytu sufitowego do markiz Aluprof Dakar/Casablanca, zaprezentowany w czterech rzutach: izometrycznym, z góry, z przodu oraz z boku. Wszystkie wymiary na schemacie podane są w milimetrach. Widok izometryczny w lewym górnym rogu ukazuje bryłę wspornika w formie masywnego kątownika z dodatkowymi wzmocnieniami bocznymi i otworami montażowymi. Rzut z góry określa szerokość elementu na 190 mm oraz głębokość płyty sufitowej na 230 mm, wskazując rozmieszczenie czterech okrągłych otworów. Rzut z przodu uszczegóławia rozstaw owalnych otworów montażowych: odległość między osiami pionowymi wynosi 126 mm, a otwory znajdują się w odległości 32 mm od bocznych krawędzi. Szerokość pojedynczego otworu to 12,4 mm, a jego wysokość wynosi 32 mm. Wysokość całkowita przedniej ścianki to 190 mm. Rzut boczny po prawej stronie pokazuje profil wspornika o wysokości 230 mm i głębokości 190 mm, z wyraźnie zaznaczonym łukowatym wzmocnieniem (żebrem) łączącym obie płaszczyzny uchwytu. Schemat wykonany jest w formie czarnych linii konturowych na białym tle, co zapewnia wysoką czytelność dokumentacji technicznej produktu.

Trójwymiarowa wizualizacja techniczna przedstawiająca system montażu markizy kasetowej do krokwi dachowych. Na pierwszym planie widoczna jest boczna pokrywa i fragment profilu aluminiowej kasety markizy w kolorze srebrnym (szarym). Kaseta jest zamocowana do pionowego, stalowego uchwytu krokwiowego o kształcie litery „L”. Uchwyt ten jest przykręcony do boku drewnianej krokwi za pomocą czterech śrub z podkładkami. W tle widoczne są dwie kolejne krokwie dachowe z analogicznie zamontowanymi uchwytami, które podtrzymują dalszą część profilu markizy. Całość konstrukcji jest ukazana na białym, neutralnym tle, co podkreśla detale elementów montażowych oraz strukturę drewna i metalu.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie prezentuje techniczny rzut izometryczny zestawu montażowego, w którego skład wchodzą uchwyty krokwiowe do markizy casablanca i dakar Aluprof oraz zintegrowany z nim uchwyt ścienny wraz z elementami regulacyjnymi. Główny element nośny to masywna, stalowa płyta o barwie ciemnoszarej, posiadająca w górnej części charakterystyczne ścięcie pod kątem oraz cztery fasolkowe otwory montażowe, które pozwalają na precyzyjne przykręcenie konstrukcji do boku krokwi dachowej. W dolnej części płyta ta łączy się z solidnym wspornikiem ściennym za pomocą czterech punktów montażowych. Wspornik ten posiada profilowaną, łukowatą część dolną z mechanizmem regulacji kąta pochylenia, co jest charakterystyczne dla systemów markizowych Dakar oraz Casablanca firmy Selt. Mechanizm ten wyposażony jest w śrubę rzymską oraz sworznie, które umożliwiają płynne ustawienie kasety markizy. Cały moduł jest przedstawiony jako złożona, gotowa do instalacji jednostka, wykończona matową powłoką proszkową. W lewym górnym rogu grafiki znajduje się zielony znacznik z cyfrą trzy, wskazujący na konkretny model lub etap w dokumentacji technicznej produktu.

Ilustracja przedstawia schemat techniczny w widoku eksplodującym, demonstrujący sposób montażu systemu, w którego skład wchodzi uchwyt krokwiowy dakar/casablanca Aluprof (oznaczony numerem 3) oraz uchwyt ścienny (oznaczony numerem 1). Główny element nośny to pionowa, stalowa płyta w kolorze ciemnoszarym, wyposażona w górnej części w cztery fasolkowe otwory montażowe ułożone pod różnymi kątami, co umożliwia stabilne przykręcenie konstrukcji do boku krokwi. Dolna część uchwytu krokwiowego posiada prostopadłe zagięcie z otworami, do których montowany jest wspornik ścienny. Uchwyt ścienny to masywny odlew o złożonej geometrii, wyposażony w ruchomy mechanizm regulacji kąta pochyłu kasety markizy, charakterystyczny dla modeli Dakar i Casablanca. Proces łączenia obu głównych komponentów został zilustrowany za pomocą zielonych linii przerywanych, wskazujących osie montażu. W skład zestawu wchodzą śruby zamkowe o kwadratowym podsadzeniu, które przechodzą przez otwory we wsporniku ściennym i uchwycie krokwiowym. Na końcach śrub umieszczone są okrągłe podkładki oraz sześciokątne nakrętki kontrujące. Zestaw uzupełniają czarne, półkoliste zaślepki z tworzywa sztucznego, które służą do zamaskowania łbów śrub od frontu. Cała grafika ma charakter instruktażowy i jest prezentowana na czystym, białym tle, co zapewnia maksymalną czytelność poszczególnych detali technicznych.

Zestawienie sześciu renderów 3D przedstawiających budowę prawego uchwytu krokwiowego przeznaczonego do montażu markizy kasetowej Casablanca i Dakar. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od przodu, z profilu oraz od spodu), co pozwala na dokładną analizę ich złożonej geometrii: Płyta montażowa: Główny element nośny to długa, pionowa płyta o nieregularnym kształcie, wyposażona w liczne owalne otwory montażowe. Została zaprojektowana do bocznego przytwierdzenia bezpośrednio do drewnianej krokwi dachowej. Wspornik poziomy: Od płyty krokwiowej odchodzi pod kątem prostym pozioma podstawa o kwadratowym obrysie z czterema otworami. To na tej płaszczyźnie osadzany jest właściwy uchwyt kasety markizy. Wzmocnienie konstrukcyjne: Pomiędzy pionową płytą a poziomą podstawą znajduje się trójkątny wspornik (zastrzał), który usztywnia całą konstrukcję i zwiększa jej odporność na duże obciążenia statyczne generowane przez ciężar markizy. Detale techniczne: Rendery precyzyjnie ukazują matowe wykończenie powierzchni oraz fazowane krawędzie grubych, stalowych płyt. W lewym górnym rogu grafiki znajduje się napis informacyjny: "wizualizacja uchwyt prawy". Całość prezentowana jest na neutralnym białym tle, co podkreśla inżynieryjny charakter tego elementu montażowego.

Grafika techniczna przedstawia profesjonalny rysunek techniczny i wymiarowy, na którym widnieje uchwyt krokwiowy dakar/casablanca Aluprof w kilku rzutach. Po lewej stronie umieszczono rzut aksonometryczny, pokazujący trójwymiarową bryłę elementu wykonanego z grubego arkusza aluminium. Centralną część zajmuje rzut boczny z naniesionym szczegółowym liniowaniem wymiarowym. Całkowita wysokość elementu wynosi 400 mm, a jego górna krawędź jest ścięta pod kątem 60°. W górnej części widoczne są cztery owalne otwory montażowe (fasolki) o długości 19,5 mm każdy, rozmieszczone w precyzyjnych odstępach: 22,3 mm, 55,8 mm, 78,6 mm oraz 105,3 mm od górnej krawędzi. Szerokość górnej płyty w najszerszym miejscu wynosi 126 mm. Prawy rzut pokazuje element od przodu, wskazując szerokość podstawy montażowej wynoszącą 163 mm. Na dole grafiki znajduje się rzut z góry, obrazujący trójkątne wzmocnienie (żebro) łączące pionową płytę z poziomą stopą montażową, co zapewnia konstrukcji wysoką sztywność i wytrzymałość na obciążenia generowane przez markizę. Wszystkie wymiary podane są w milimetrach, a rysunek wykonany jest w formie czarnych linii konturowych na białym tle, co jest standardem dla dokumentacji inżynieryjnej. Element posiada również pionowe wycięcie w dolnej płycie, ułatwiające centrowanie podczas instalacji.

Standardowa ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Zbliżenie na konstrukcję kasety markizy tarasowej w kolorze srebrno-szarym, ukazane w perspektywie bocznej. Grafika techniczna wskazuje system montażowy urządzenia. Dwie żółte kropki połączone liniami pomocniczymi z napisem po prawej stronie „Mocowanie do ściany (2 uchwyty)” lokalizują precyzyjne punkty instalacji wsporników ściennych na profilu nośnym markizy. Widoczny jest boczny dekiel kasety o zaokrąglonym kształcie, fragment ramienia przegubowego oraz wystający z tyłu czarny element mocujący. Tło obrazu jest jednolite, białe

ORIENTACYJNA WAGA MARKIZY DAKAR (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2000-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-6000
1600	59,5	71	71	88	94,5	108
2100	od 2500 62	75	77	88	97	104,5
2600		od 3000 76,5	80	91	102,5	111
3100			81	95	104	113,5
3600			od 4000 87,5	87,5	108,5	119

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.
Uchwyt sufitowy = 4 kg / uchwyt krokwiowy = 3 kg

Rysunek techniczny przedstawiający wytyczne dotyczące rozmieszczenia uchwytów montażowych dla markizy tarasowej Dakar marki Aluprof, zaprezentowany w czarno-białej formie schematycznej na jasnym tle. W górnej części znajduje się widok markizy od przodu z zaznaczonymi ramionami przegubowymi oraz potrójnym układem uchwytów ścienno-kro krokwiowych umieszczonych nad kasetą. Powyżej rysunku naniesiono linie wymiarowe, gdzie litera „S” oznacza całkowitą szerokość markizy, natomiast wartość „S/2” wyznacza oś symetrii i punkt montażu środkowego uchwytu. Po lewej stronie zaznaczono przerywaną linią i wykrzyknikiem krytyczną strefę montażu skrajnego uchwytu względem mocowania ramienia, co zostało szczegółowo powiększone w dolnym okręgu, pokazującym przestrzeń montażową z profilu i rzutu izometrycznego zamkniętej kasety. W dolnej, prawej części schematu umieszczono specyfikację ilościową uchwytów w zależności od szerokości konstrukcji. Dla wariantu „S większe od 4,1 m” przewidziano zastosowanie trzech uchwytów montażowych, natomiast dla opcji „S mniejsze od 4,1 m” zilustrowano zestaw składający się z dwóch uchwytów ściennych.

Wymagana ilość i rozmieszczenie uchwytów ściennych zależnie od szerokości „S” markizy:

Uchwyty ścienne należy montować w zaznaczonym przez producenta miejscu w tylnej części kasety (tak, aby były one „w osi” symetrii uchwytów ramion).
Ilość uchwytów jest dobierana automatycznie przez producenta w zależności od szerokości.

Zdjęcie prezentuje zestaw trzech metalowych komponentów montażowych przeznaczonych do instalacji markizy Casablanca oraz Dakar marki Aluprof, przedstawionych na jednolitym białym tle. Każdy element jest oznaczony zieloną cyfrą w nawiasie umieszczoną powyżej. Pierwszy element, oznaczony numerem jeden, to masywny uchwyt ścienny z zintegrowanym mechanizmem regulacji kąta nachylenia. Posiada on kwadratową płytę podstawy z czterema fasolkowymi otworami montażowymi w rogach oraz wysunięte ramię o łukowatym kształcie, wyposażone w śrubę rzymską i sworznie blokujące. Środkowy element, oznaczony numerem dwa, to wspornik sufitowy o konstrukcji kątowej. Składa się z pionowej płyty montażowej z czterema owalnymi otworami oraz poziomej platformy wspartej na dwóch bocznych wzmocnieniach o zaokrąglonym profilu. Trzeci element, oznaczony numerem trzy, to wysoki uchwyt krokwiowy wykonany z grubej blachy stalowej wygiętej pod kątem prostym. Jego górna, pionowa część jest ścięta ukośnie i posiada cztery otwory regulacyjne rozmieszczone na różnych wysokościach, natomiast dolna, mniejsza płaszczyzna zawiera cztery mniejsze, okrągłe otwory do stabilnego przytwierdzenia elementu do boku krokwi. Wszystkie części są polakierowane na jednolity, matowy kolor szary, co zapewnia im odporność na korozję i estetyczny wygląd spójny z konstrukcją markizy Casablanca.

(Na przykładzie markiz wykorzystujących takie same uchwyty mocujące)

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU

W standardzie występuje uchwyt ścienny. Jeśli markizę chcemy zamocować do sufitu, należy dokupić wspornik sufitowy 2, który skręcamy ze standardowym uchwytem 1 co daje nam jedną całość.

1 – Standardowy uchwyt ścienny
2 – Standardowy uchwyt sufitowy
3 – Standardowy uchwyt krokwiowy

Uchwyt ścienny 1 zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).

Prawy bok kasety markizy Dakar z widoczną zaślepką boczną, wyprowadzonym zaczepem do korby ręcznego sterowania, mocowaniem do ściany w osi ramienia oraz grafitową konstrukcją i antracytową tkaniną.

Montaż do ściany

Masywna kaseta oraz konstrukcja montażowa ściennej markizy tarasowej Dakar, sfotografowana w zbliżeniu od dołu pod dużym kątem. Zdjęcie ma charakter techniczny i detalami ukazuje solidny, aluminiowy profil uchwytu oraz mechanizm regulacji kąta nachylenia osłony. Cały system utrzymany jest w eleganckiej, matowej kolorystyce głębokiego grafitu lub czerni. Centralnym punktem ujęcia jest stalowy, gruby uchwyt montażowy przykręcony bezpośrednio do gładkiej, szarej elewacji budynku za pomocą masywnych śrub i nakrętek kontrujących. Z uchwytem połączona jest belka kwadratowa markizy, na której osadzono mechanizm przegubowy z widocznymi śrubami rzymskimi i blokadami służącymi do precyzyjnego pozycjonowania ramion. Ponad elementami montażowymi przebiega podłużna linia szczelnie zamkniętej kasety osłonowej, chroniącej zwiniętą tkaninę przed czynnikami atmosferycznymi. Po lewej stronie kadru, w tle, widoczny jest fragment jasnego, bezchmurnego nieba, co tworzy wyraźny kontrast z ciemną i surową bryłą aluminiowych komponentów konstrukcji.

Zdjęcie prezentuje szczegółowe ujęcie techniczne mechanizmu mocującego oraz konstrukcji ramienia nowoczesnej markizy tarasowej dakar, widziane od dołu. Kluczowym elementem kompozycji jest duży, konsolowy uchwyt montażowy przytwierdzony do jasnej, gładkiej powierzchni ściany za pomocą dwóch solidnych śrub o sześciokątnych łbach. Uchwyt ten łączy się bezpośrednio z kasetą, która stanowi bazę szkieletu markizy oraz element nośny całego systemu. Wszystkie elementy metalowe, w tym rura, profil czołowy oraz ruchome ramię, są wykończone lakierem proszkowym w kolorze ciemnoszarym lub antracytowym o matowej teksturze. Na pierwszym planie widać przegub ramienia markizy, który charakteryzuje się precyzyjnym dopasowaniem elementów i estetycznym wykończeniem krawędzi. Materiał poszycia markizy, widoczny w górnej części zdjęcia, ma jednolity, szary odcień, harmonizujący z kolorem konstrukcji. Tkanina jest mocno napięta i wsunięta w specjalny kanał profilu, co zapewnia stabilność osłony. Całość konstrukcji sprawia wrażenie solidnej i odpornej na warunki atmosferyczne, a ujęcie z bliska pozwala dostrzec detale technologiczne, takie jak systemy regulacji kąta nachylenia ramienia oraz estetyczne zaślepki profili bocznych. Tło stanowi jasna, prawdopodobnie biała elewacja budynku, która mocno kontrastuje z ciemną kolorystyką systemów osłonowych, podkreślając ich nowoczesny design.

Zdjęcie prezentuje nowoczesną markizę Casablanca zamontowaną pod podbitką dachu białego budynku o minimalistycznej architekturze. Markiza Casablanca Aluprof charakteryzuje się pełną kasetą o opływowym kształcie, która w tym wariancie posiada konstrukcję w kolorze ciemnego antracytu lub czerni, co wyraźnie odcina się na tle jasnej elewacji. Poszycie markizy wykonane jest z gładkiego, jasnego materiału w odcieniu bieli lub bardzo jasnego kremu, który po całkowitym rozwinięciu tworzy dużą płaszczyznę ochrony przed słońcem. Konstrukcja wspierająca materiał opiera się na dwóch przegubowych ramionach o kanciastym profilu, które są wysunięte do przodu, zapewniając stabilność i odpowiednie napięcie tkaniny. System mocowania markizy Casablanca obejmuje szereg solidnych uchwytów przytwierdzonych bezpośrednio do dolnej części zadaszenia budynku. W tle widoczny jest rozległy ogród z soczystą, zieloną trawą oraz gęstym pasem niskich krzewów i roślinności ozdobnej, za którymi rozciąga się ściana wysokich liściastych drzew. Po prawej stronie zdjęcia znajduje się taras wyłożony jasnymi płytkami, który biegnie wzdłuż przeszklonej ściany parteru domu, a na jego krawędzi stoi nowoczesna, ciemna donica z rośliną. Perspektywa zdjęcia ujęta jest od dołu, co podkreśla techniczne aspekty budowy markizy oraz jej duży wysięg nad strefą wypoczynkową. Niebo jest jasne i lekko zamglone, co sugeruje słoneczny, ale nie upalny dzień, idealny do korzystania z osłony tarasowej.

Zamocowany do ściany pomalowanej na szaro konsolowy uchwyt ścienny do markizy Dakar i Casablanca w kolorze srebrzysty grafit. Mocowanie uchwytu do ściany za pomocą czterech śrub. W wystającej części uchwytu widoczne zagłębienie, w którym powinien się znaleźć rowek w dolnej części kasety markizy.

Specjalne uchwyty ścienne zapewniają bardzo dużą stabilność markizy Dakar

Zdjęcie techniczne prezentuje sposób montażu markizy tarasowej do sufitu, wskazując na konkretne elementy konstrukcyjne systemu markiza Casablanca. W centralnej części fotografii widoczna jest zamknięta kaseta markizy w kolorze kremowym lub jasnobeżowym, która jest zamocowana za pomocą solidnego stalowego uchwytu. Na górnej płaszczyźnie uchwytu, przylegającej bezpośrednio do ciemnej powierzchni sufitu, czerwonymi okręgami zaznaczono dwa otwory montażowe. Powyżej zdjęcia głównego umieszczono białą planszę informacyjną z szarym polem tekstowym oraz technicznym rysunkiem schematycznym wspornika. Rysunek ten szczegółowo obrazuje przekrój uchwytu sufitowego wraz z mechanizmem mocującym kasetę, gdzie również kolorem czerwonym wyróżniono miejsca na śruby montażowe. Napis na planszy wyjaśnia, że są to otwory uchwytu sufitowego, za pomocą których markiza Dakar lub Casablanca może zostać zamocowana do sufitu. Na obudowie kasety markizy, po prawej stronie, widoczna jest niewielka czerwona naklejka producenta Selt. Całość kompozycji ma charakter instruktażowy, pokazując praktyczne zastosowanie uniwersalnego uchwytu montażowego w warunkach rzeczywistych oraz na schemacie technicznym.

Zdjęcie prezentuje techniczne zbliżenie na system mocowania markizy Casablanca Aluprof, ukazane z perspektywy dolnej. Widoczny jest mechanizm montażowy przytwierdzony do spodu betonowego zadaszenia lub podbitki, składający się z serii solidnych, czarnych wsporników wykonanych z aluminium o porowatej strukturze. Każdy wspornik jest przymocowany do sufitu za pomocą stalowych śrub, a do nich za pomocą specjalnych klamer i śrub regulacyjnych przytwierdzona jest kaseta markizy. Po prawej stronie kadru widoczna jest boczna pokrywa kasety markizy Casablanca o owalnym kształcie, wykończona dyskretnymi nitami lub śrubami, również w kolorze matowego antracytu. Od konstrukcji odchodzi profilowane ramię przegubowe, które podtrzymuje jasne, białe poszycie tkaniny. Materiał markizy jest czysty i precyzyjnie napięty, a jego krawędź chowa się wewnątrz profilu kasety. W tle, po lewej stronie, widać fragmenty bezlistnych koron drzew na tle jasnego nieba, co sugeruje wczesnowiosenny lub jesienny okres montażu. Zdjęcie ma charakter instruktażowy, szczegółowo pokazując rozmieszczenie punktów podparcia i stabilność całej konstrukcji markizy Casablanca.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY DAKAR

Nowoczesna markiza Dakar w kolorze ciemnoszarym zamontowana na elewacji białego, piętrowego budynku o minimalistycznej architekturze. Materiał poszycia markizy jest napięty i rozłożony nad przestronnym tarasem, chroniąc przed słońcem zestaw mebli ogrodowych. Konstrukcja wspornikowa markizy opiera się na bocznych ramionach przegubowych, które utrzymują tkaninę w pozycji poziomej z lekkim nachyleniem. Pod markizą znajduje się okrągły, ciemny stół oraz kilka drewnianych krzeseł z oparciami z poziomych listew. Przeszklone, duże drzwi tarasowe odbijają błękitne niebo z białymi chmurami oraz zieleń drzew znajdujących się w ogrodzie. Część ściany budynku pod markizą została wykończona panelami o teksturze jasnego drewna, co kontrastuje z białą fasadą i ciemnym kolorem osłony. Z prawej strony tarasu widoczny jest fragment drewnianego wózka barowego oraz drugie, duże przeszklenie na piętrze budynku. Cała scena przedstawia funkcjonalne wykorzystanie markizy Dakar w aranżacji nowoczesnej strefy wypoczynkowej na świeżym powietrzu.

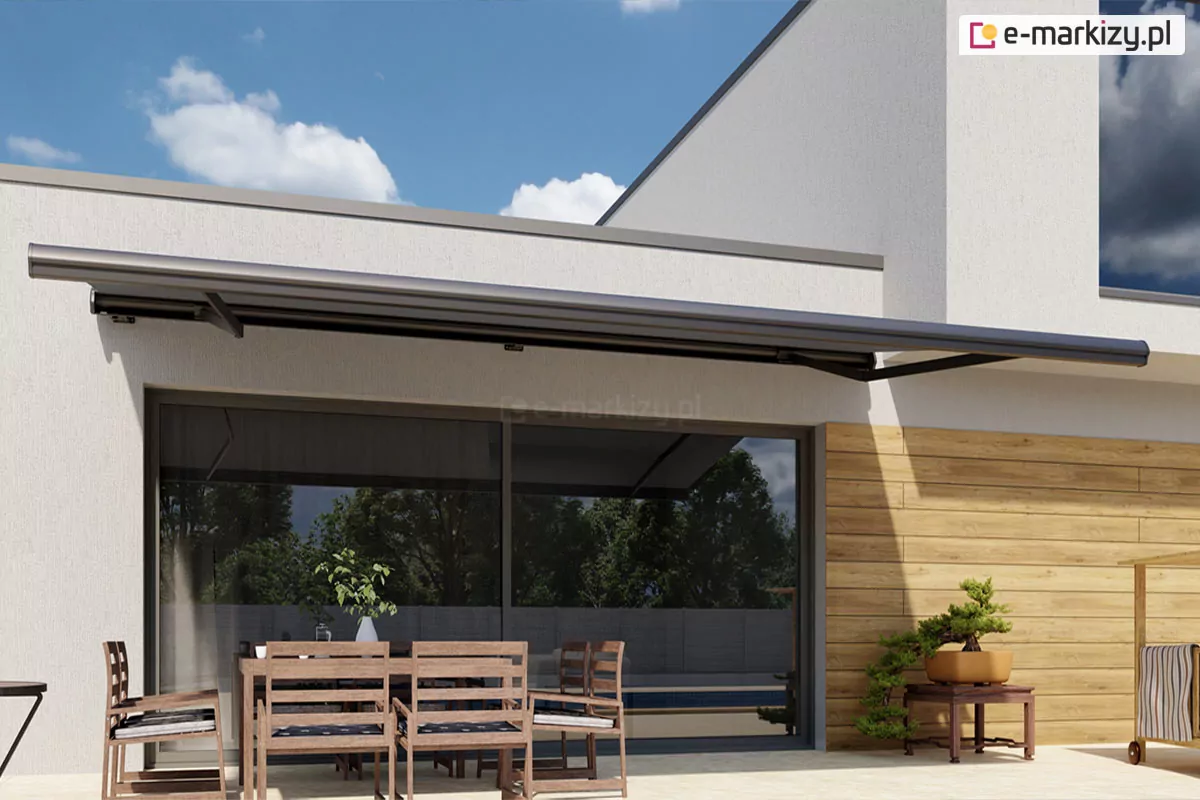

Zdjęcie prezentuje niemal całkowicie zwiniętą markizę Dakar, zamontowaną na białej elewacji nowoczesnego budynku o minimalistycznej bryle. Kaseta markizy oraz jej widoczne elementy konstrukcyjne, takie jak przednia belka i fragmenty ramion, są w kolorze ciemnoantracytowym, co wyraźnie odcina się na tle jasnego tynku. Urządzenie znajduje się bezpośrednio nad szerokim, przeszklonym wejściem tarasowym, w którym odbija się ogród oraz błękitne niebo z rozproszonymi chmurami. Poniżej markizy, na jasnym tarasie, ustawiony jest drewniany stół z krzesłami o ażurowych oparciach, wyposażonymi w pasiaste poduszki. Po prawej stronie kadru fragment ściany został ozdobiony poziomymi panelami z jasnego drewna, przy których na niskim stoliku wyeksponowano drzewko bonsai w ceramicznej donicy. W prawym dolnym rogu widoczny jest również element drewnianego wózka ogrodowego na kółkach. Kompozycja zdjęcia ukazuje markizę Dakar w fazie spoczynkowej, podkreślając jej kompaktowy design i estetyczne dopasowanie do architektury domu w momencie, gdy nie jest wymagane pełne zacienienie tarasu.

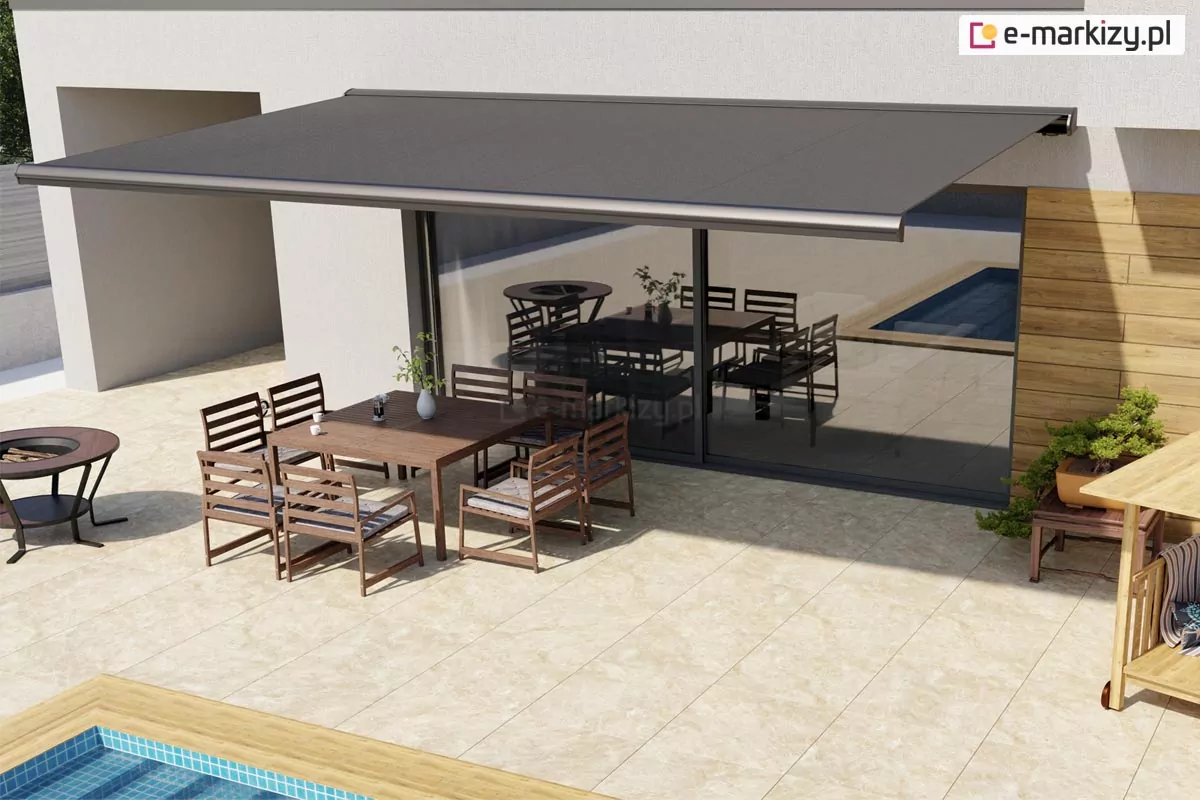

Markiza Dakar o ciemnoszarym poszyciu, widziana z boku i z góry, rozłożona nad przestronnym tarasem wyłożonym jasnymi płytami. Ciemny materiał kontrastuje z jasną elewacją nowoczesnego domu. Pod markizą ustawiono zestaw mebli ogrodowych: duży drewniany stół oraz sześć krzeseł. W dużym oknie tarasowym widać odbicie basenu oraz mebli. Po prawej stronie, na tle drewnianych paneli ściennych, znajduje się ozdobne drzewko bonsai na podeście. W lewym dolnym rogu widoczny jest fragment basenu z błękitną wodą, a obok stołu stoi okrągłe, czarne palenisko tarasowe.

Zdjęcie przedstawia nowoczesną markizę tarasową Dakar rozłożoną nad luksusową strefą wypoczynkową z widokiem na górzysty krajobraz i miasto. Markiza ma minimalistyczny design, z poszyciem w kolorze jasnoszarym lub niemal białym, które jest napięte na ciemnej, prawdopodobnie antracytowej lub czarnej konstrukcji ramowej. Widoczne są dwa solidne, przegubowe ramiona boczne, które podtrzymują materiał, zapewniając cień nad drewnianym tarasem. Konstrukcja jest zamontowana do białego, betonowego zadaszenia lub elementu elewacji budynku. Poniżej markizy znajduje się taras wykonany z ciemnych, drewnianych desek, na którym ustawione są dwa białe, nowoczesne fotele o zaokrąglonych kształtach oraz niski stolik kawowy. Tuż obok tarasu zlokalizowany jest basen typu infinity, którego tafla wody wydaje się łączyć z horyzontem. W basenie widać metalową drabinkę wejściową. W tle rozpościera się szeroka panorama obejmująca gęstą zabudowę miejską położoną w dolinie oraz liczne, zielone wzgórza i góry pod bezchmurnym, błękitnym niebem. Po lewej stronie tarasu widoczna jest starannie utrzymana roślinność ogrodowa, w tym formowane krzewy. Całość kompozycji jest bardzo jasna, słoneczna i podkreśla funkcjonalność osłony przeciwsłonecznej w ekskluzywnym otoczeniu.

Zdjęcie Markiza Dakar - Galeria Zdjęć prezentuje w pełni rozwiniętą markizę tarasową, zamontowaną pod podbitką dachu nowoczesnego domu jednorodzinnego o beżowej elewacji. Poszycie markizy wykonane jest z wysokiej jakości tkaniny w klasyczny wzór pionowych pasów w odcieniach beżu, brązu i bieli, zakończone ozdobną falbaną o falistym brzegu z ciemniejszą lamówką. Konstrukcja markizy opiera się na ramionach przegubowych w kolorze kremowym, które stabilnie utrzymują materiał nad przestrzenią wypoczynkową. Pod zadaszeniem znajduje się zestaw mebli ogrodowych wykonanych z jasnego drewna, składający się z kwadratowego stołu oraz czterech krzeseł z wysokimi oparciami, ustawionych na tarasie wyłożonym jasnymi płytami kamiennymi. W tle widoczne są duże przeszklenia okienne w ciemnobrązowych ramach, w których odbija się otoczenie oraz spód markizy, a wewnątrz pomieszczeń dostrzec można jasne rolety rzymskie. Budynek posiada dach pokryty ciemną dachówką z zamontowanym systemem rynnowym, pod którym zawieszono dekoracyjne sznury lampek zewnętrznych. Po lewej stronie kadru widoczny jest fragment zadbanego ogrodu z zielonym trawnikiem, niskimi nasadzeniami iglaków oraz dekoracyjnym żwirem.

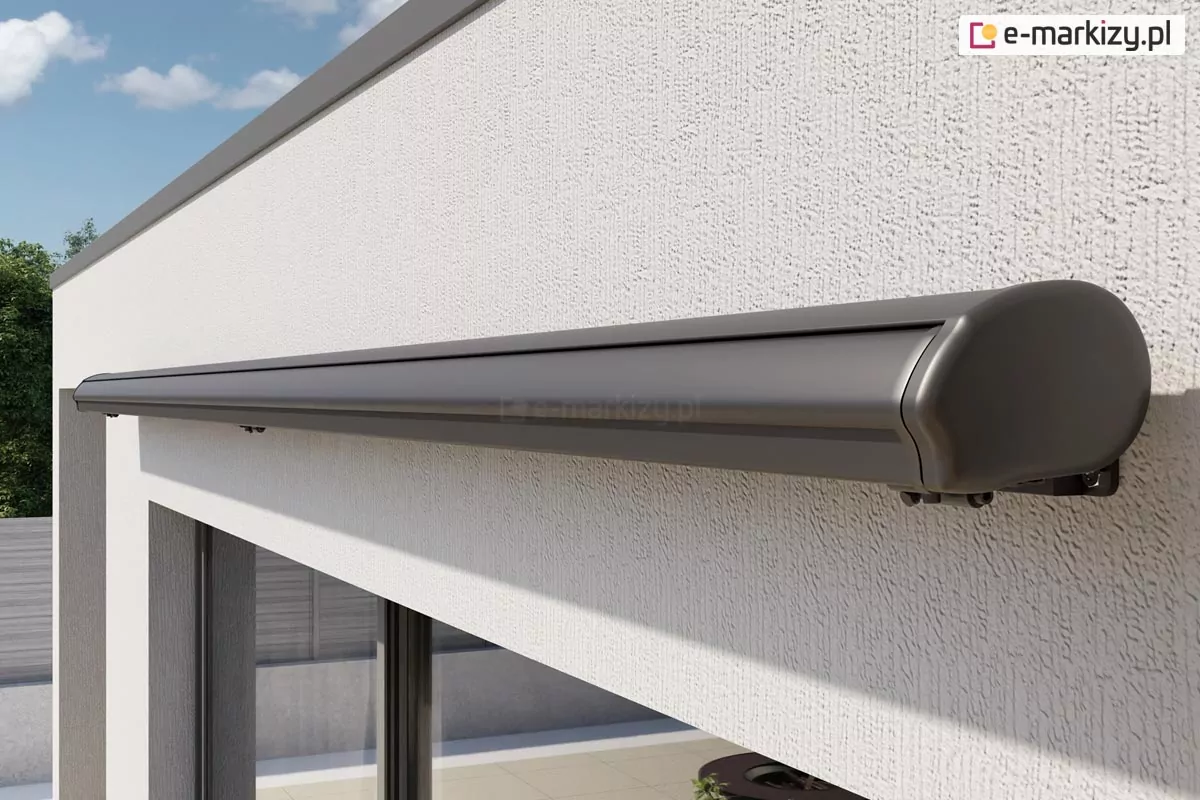

Markiza Dakar Aluprof w pełnej kasecie zawieszona na ścianie parterowego budynku o białej elewacji nad dużym oknem tarasowym. Grafitowa zamknięta kaseta bez falbany wyróżnia się na tle ściany. W tle nad budynkiem widoczny skrawek niebieskiego nieba oraz drzewa.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy tarasowej Dakar firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
