Montaż markizy Forte MOL

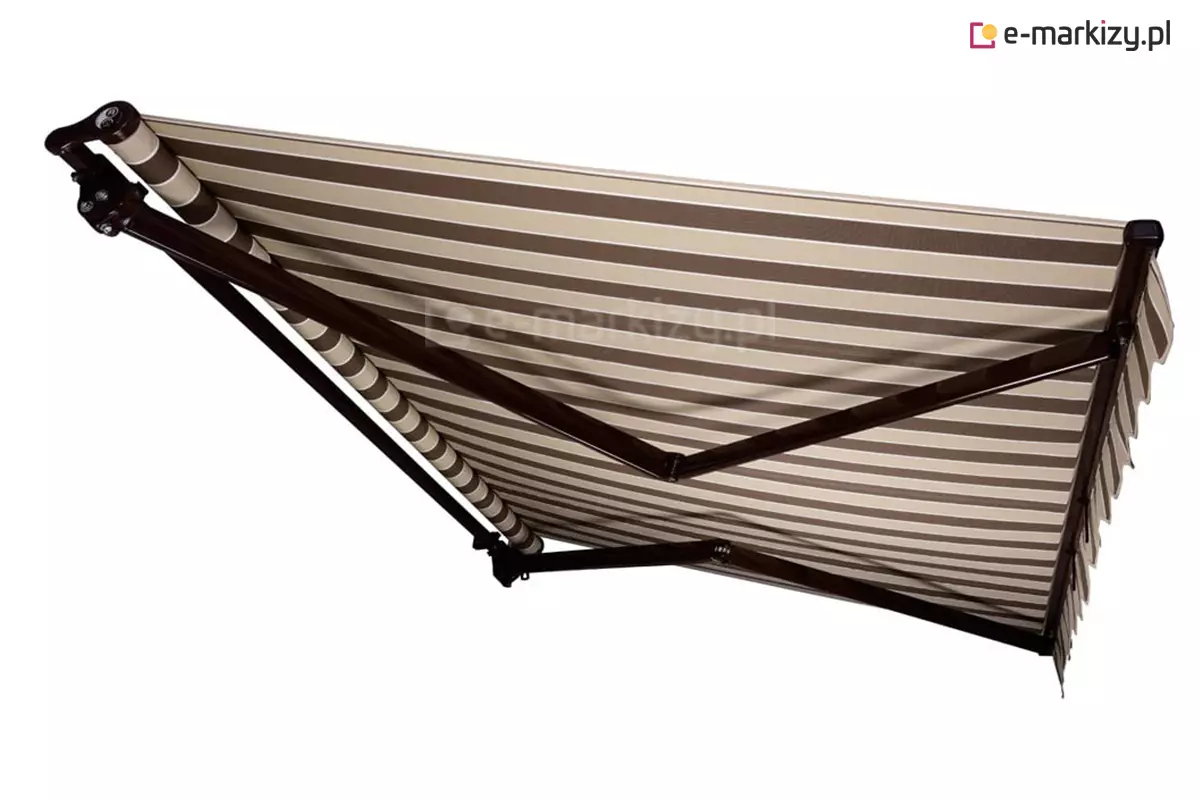

Idealna markiza do restauracji Forte MOL o szerokości do 12 metrów, Markiza widoczna pod kątem od strony lewego boku ukazana na białym tle. Brązowa konstrukcja współgra z kolorystyką poszycia w kremowo-brązowe pasy. Markiza wyposażona w falowaną falbanę z kremową lamówką.

Montaż markizy Forte: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Montaż markizy Forte MOL – Rodzaje

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, które malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Duża markiza tarasowa Forte MOL z białą konstrukcją zamocowana do ściany pod podbitką nad dużym oknem tarasowym z brązową ramą. Wysunięte poszycie w czerwono-biało-pomarańczowe pasy zacienia okno, a belka przednia wnika pomiędzy liście palm ustawionych na skraju tarasu. Zdjęcie prezentuje montaż markizy Forte MOL do ściany.

Zdjęcie przedstawia rysunek techniczny w formie izometrycznego szkicu, który prezentuje profesjonalny uchwyt ścienny do markiz MOL. Element został narysowany przy użyciu wyraźnych, czarnych linii konturowych na białym tle, z naniesionym cieniowaniem w odcieniach szarości, co nadaje mu trójwymiarowy charakter. Konstrukcja uchwytu opiera się na masywnym profilu w kształcie litery L, przeznaczonym do montażu pionowego na elewacji budynku. Górna część wspornika posiada centralnie umieszczony otwór montażowy na śrubę kotwiącą. Główną cechą elementu jest szerokie gniazdo w kształcie koryta, zaprojektowane tak, aby stabilnie osadzić kwadratową belkę nośną markizy. Przez dolną i środkową półkę uchwytu przechodzi długa, pionowa śruba stabilizująca z łbem imbusowym na dole oraz nakrętką kontrującą na górze, co pozwala na trwałe zablokowanie profilu markizy i zabezpieczenie go przed wysunięciem. Powierzchnia odlewu posiada widoczne wzmocnienia konstrukcyjne w narożnikach, co gwarantuje wysoką odporność na obciążenia statyczne i dynamiczne. Uchwyt ścienny do markiz MOL wykazuje precyzyjne wykończenie krawędzi oraz ergonomiczną budowę, typową dla systemów osłonowych klasy premium.

2. Montaż Markizy do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego. Wspornik sufitowy wymaga dodatkowej opłaty. Ilość sztuk jest dobierana do szerokości markizy.

Zdjęcie przedstawia rysunek techniczny w rzucie aksonometrycznym, prezentujący profesjonalny uchwyt sufitowy do markiz MOL. Element jest przedstawiony w formie czarno-białego szkicu z delikatnym cieniowaniem, co podkreśla jego przestrzenną, geometryczną formę. Główny korpus uchwytu ma kształt masywnej, otwartej od przodu kostki o wzmocnionych ściankach bocznych. Górna płaszczyzna wspornika, przeznaczona do styku z sufitem, jest płaska i posiada dwa otwory montażowe służące do przykręcenia elementu do stropu. W dolnej części konstrukcji znajduje się zintegrowane gniazdo montażowe w kształcie litery U, zaprojektowane do stabilnego osadzenia kwadratowej belki nośnej markizy. Mechanizm blokujący belkę składa się z pionowej śruby imbusowej z podkładką, która przechodzi przez dolną podstawę uchwytu. Na końcu śruby, wewnątrz gniazda, znajduje się nakrętka, która poprzez dokręcanie dociska profil markizy, zapewniając sztywne i bezpieczne połączenie. Po prawej stronie rysunku, obok głównego korpusu, przedstawiono dodatkowy element maskujący – estetyczną zaślepkę o zaokrąglonym kształcie, która służy do zakrycia frontowej części mechanizmu po zakończeniu montażu. Całość konstrukcji cechuje się technicznym, industrialnym designem i jest dedykowana do montażu systemów osłonowych MOL wszędzie tam, gdzie instalacja ścienna jest niemożliwa.

3. Montaż Markizy do krokwi dachowej

Markizę możemy zmocować do krokwi dachowej. Uchwyt krokwiowy, zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty.

Zdjęcie przedstawia szczegółowy schemat techniczny oraz instrukcję montażu, której głównym elementem jest uchwyt krokwiowy do markiz MOL w wariancie standardowym. Na białym tle zaprezentowano rysunek złożeniowy typu „exploded view”, ilustrujący sposób mocowania systemu do drewnianej krokwi o grubości 80 mm. Centralną część grafiki zajmuje długa, pionowa płyta stalowa stanowiąca właściwy wspornik krokwiowy, która jest montowana bocznie do belki dachowej. Po lewej stronie krokwi widoczna jest mniejsza płyta dociskowa, a całość łączona jest przelotowo za pomocą czterech długich śrub o oznaczeniu 4xM12x110, zabezpieczonych ośmioma podkładkami i czterema nakrętkami M12.W dolnej części wspornika krokwiowego znajduje się sekcja opisana jako montaż wspornika ściennego. Przedstawia ona sposób przykręcenia właściwego uchwytu trzymającego belkę markizy do dolnej części płaskownika krokwiowego. Do tego połączenia wykorzystywane są dwie śruby M12x40, cztery podkładki oraz dwie nakrętki. Po lewej stronie grafiki umieszczono pomocniczy widok izometryczny gotowego, skręconego zestawu, który pokazuje, jak uchwyt krokwiowy do markiz MOL stabilnie zwisa poniżej krawędzi dachu, tworząc punkt kotwiczenia dla osłony przeciwsłonecznej. Wszystkie elementy złączne są precyzyjnie opisane za pomocą linii pomocniczych i czcionki technicznej, co nadaje całości charakter profesjonalnej dokumentacji montażowej.
