Montaż markizy Mezzo Mol

Zdjęcie przedstawia infografikę podzieloną na trzy pionowe panele, prezentującą wymiary i sposoby instalacji różnych elementów montażowych dla systemów osłonowych. Całość utrzymana jest w jasnej kolorystyce na białym tle. W lewym panelu znajduje się zdjęcie białego, aluminiowego wspornika ściennego. Naniesiono na nie szare strzałki wymiarowe, które wskazują, że całkowita wysokość elementu wynosi 13 cm, wysokość samej stopy montażowej to 7 cm, a szerokość górnej części uchwytu wynosi 6 cm. Wspornik ma charakterystyczny kształt litery L z gniazdem na belkę kwadratową w dolnej części. Środkowy panel prezentuje uchwyt sufitowy zamontowany na fragmencie jasnej belki nośnej. Na tym ujęciu zaznaczono wysokość wspornika wynoszącą 13,5 cm oraz jego szerokość górną wynoszącą 6,5 cm. Konstrukcja uchwytu obejmuje belkę od góry, co pozwala na montaż markizy do stropu. Prawy panel pokazuje zastosowanie elementu, którym jest uchwyt krokwiowy do markiz MOL. Widoczny jest długi, pionowy płaskownik o wysokości 40 cm i szerokości 10 cm, który jest przykręcony czterema śrubami do boku drewnianej krokwi dachowej. Do dolnej części tego płaskownika przytwierdzony jest standardowy wspornik ścienny, w którym osadzona jest pozioma belka konstrukcyjna markizy. Wszystkie trzy zdjęcia szczegółowo dokumentują parametry techniczne i wszechstronność systemu montażowego, umożliwiającego instalację markizy w różnych warunkach architektonicznych.

Sposoby Montażu Markizy Mezzo

Montaż markizy Mezzo Mol: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Montaż markizy Mezzo Mol – Rodzaje

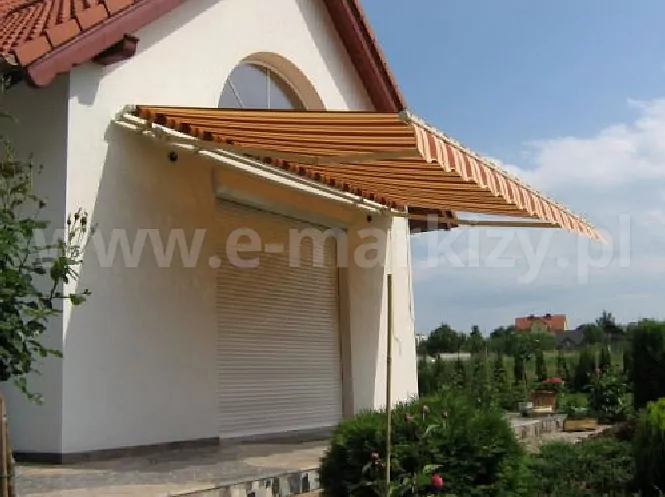

Zdjęcie przedstawia biały budynek jednorodzinny z zainstalowaną na elewacji szeroką markizą tarasową Mezzo Mol. Poszycie markizy wykonane jest z tkaniny w pasy w odcieniach pomarańczu, beżu i brązu, która jest w pełni rozwinięta, osłaniając przestrzeń tarasu przed słońcem. Markiza zamontowana jest powyżej dużego otworu okiennego wyposażonego w białą roletę zewnętrzną, która w momencie wykonania zdjęcia jest całkowicie opuszczona. Budynek posiada skośny dach pokryty czerwoną dachówką oraz półkoliste okno na poddaszu, znajdujące się bezpośrednio nad zadaszeniem markizy. W tle widoczny jest ogród z niską roślinnością, krzewami ozdobnymi oraz fragmenty sąsiedniej zabudowy pod pogodnym, lekko zachmurzonym niebem.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Zdjęcie przedstawia rysunek techniczny w formie izometrycznego szkicu, który prezentuje profesjonalny uchwyt ścienny do markiz MOL. Element został narysowany przy użyciu wyraźnych, czarnych linii konturowych na białym tle, z naniesionym cieniowaniem w odcieniach szarości, co nadaje mu trójwymiarowy charakter. Konstrukcja uchwytu opiera się na masywnym profilu w kształcie litery L, przeznaczonym do montażu pionowego na elewacji budynku. Górna część wspornika posiada centralnie umieszczony otwór montażowy na śrubę kotwiącą. Główną cechą elementu jest szerokie gniazdo w kształcie koryta, zaprojektowane tak, aby stabilnie osadzić kwadratową belkę nośną markizy. Przez dolną i środkową półkę uchwytu przechodzi długa, pionowa śruba stabilizująca z łbem imbusowym na dole oraz nakrętką kontrującą na górze, co pozwala na trwałe zablokowanie profilu markizy i zabezpieczenie go przed wysunięciem. Powierzchnia odlewu posiada widoczne wzmocnienia konstrukcyjne w narożnikach, co gwarantuje wysoką odporność na obciążenia statyczne i dynamiczne. Uchwyt ścienny do markiz MOL wykazuje precyzyjne wykończenie krawędzi oraz ergonomiczną budowę, typową dla systemów osłonowych klasy premium.

Rysunek techniczny oraz wizualizacja 3D szarego, metalowego uchwytu montażowego (prawdopodobnie wspornika markizy), przedstawionego w pięciu różnych rzutach na białym tle. Wizualizacja izometryczna (po lewej): Ukazuje bryłę elementu w kolorze antracytowym/szarym. Uchwyt ma kształt litery „L” z dodatkowym wzmocnieniem poprzecznym. Pionowa ścianka posiada podłużny otwór montażowy (fasolkę), a dwie poziome półki są zakończone wyprofilowanymi krawędziami. W dolnej i środkowej części widoczne są okrągłe otwory. Widok z przodu (środek, góra): Prezentuje pionową płaszczyznę z centralnie umieszczonym poziomym otworem o zaokrąglonych brzegach. Widok z góry (środek, dół): Przedstawia górną powierzchnię dolnej półki z widocznym otworem montażowym umieszczonym blisko zewnętrznej krawędzi. Przekroje boczne (po prawej): Dwa schematyczne rysunki profilu (lewy i prawy bok). Ukazują one wewnętrzną strukturę wspornika, w tym charakterystyczne wycięcia, wypustki na końcach poziomych ramion oraz zaokrąglone przejście między pionową a poziomą częścią konstrukcji.

Zdjęcie przedstawia montaż markizy Mezzo MOL do sufitu. Na obrazie widać rozłożoną markizę tarasową Mezzo mol zamontowaną na ścianie budynku jednorodzinnego pod podbitką dachową. Poszycie markizy wykonane jest z materiału w pasy o kolorystyce obejmującej odcienie pomarańczowego, beżowego oraz czerwonego, co tworzy ciepłą kompozycję kolorystyczną. Materiał markizy jest napięty na ramionach bocznych i zakończony ozdobną falbaną o falistym brzegu z białą lamówką. Markiza jest zamocowana pod kątem nachylenia, zapewniając cień na drewnianym tarasie wykonanym z desek ułożonych równolegle. Pod osłoną markizy znajduje się zestaw mebli ogrodowych wykonanych z ciemnego drewna, składający się z prostokątnego stołu, krzeseł z oparciami w kształcie krzyża oraz ławki z pionowymi szczeblami. Na tarasie oraz wokół niego widoczna jest gęsta roślinność w donicach, w tym krzewy o intensywnie zielonych liściach oraz formowany iglak w jasnej, ceramicznej donicy na pierwszym planie. Ściana budynku, do której przytwierdzona jest markiza Mezzo mol, jest otynkowana na jasny, kremowy kolor. Widoczny jest również fragment elewacji wykonany z czerwonej cegły klinkierowej oraz brązowe rynny odprowadzające wodę z dachu pokrytego ceramiczną dachówką w kolorze ceglastym. Całość kompozycji prezentuje praktyczne wykorzystanie markizy Mezzo mol do aranżacji strefy wypoczynkowej w ogrodzie, chroniącej przed słońcem w słoneczny dzień.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie przedstawia rysunek techniczny w rzucie aksonometrycznym, prezentujący profesjonalny uchwyt sufitowy do markiz MOL. Element jest przedstawiony w formie czarno-białego szkicu z delikatnym cieniowaniem, co podkreśla jego przestrzenną, geometryczną formę. Główny korpus uchwytu ma kształt masywnej, otwartej od przodu kostki o wzmocnionych ściankach bocznych. Górna płaszczyzna wspornika, przeznaczona do styku z sufitem, jest płaska i posiada dwa otwory montażowe służące do przykręcenia elementu do stropu. W dolnej części konstrukcji znajduje się zintegrowane gniazdo montażowe w kształcie litery U, zaprojektowane do stabilnego osadzenia kwadratowej belki nośnej markizy. Mechanizm blokujący belkę składa się z pionowej śruby imbusowej z podkładką, która przechodzi przez dolną podstawę uchwytu. Na końcu śruby, wewnątrz gniazda, znajduje się nakrętka, która poprzez dokręcanie dociska profil markizy, zapewniając sztywne i bezpieczne połączenie. Po prawej stronie rysunku, obok głównego korpusu, przedstawiono dodatkowy element maskujący – estetyczną zaślepkę o zaokrąglonym kształcie, która służy do zakrycia frontowej części mechanizmu po zakończeniu montażu. Całość konstrukcji cechuje się technicznym, industrialnym designem i jest dedykowana do montażu systemów osłonowych MOL wszędzie tam, gdzie instalacja ścienna jest niemożliwa.

Grafika przedstawia trójwymiarowy model oraz rzuty techniczne uchwytu montażowego wykonanego z metalu (prawdopodobnie aluminium) w kolorze szarym. Widok izometryczny (po lewej): Ukazuje bryłę uchwytu o konstrukcji komorowej. Widoczne są dwie główne platformy poziome z wyciętymi owalnymi otworami montażowymi (fasolkami). Środkowa część posiada pionowe wsporniki tworzące otwartą przestrzeń wewnątrz profilu. Dolna część zakończona jest płaską stopą z pojedynczym otworem. Widok z góry i z boku (w środku): Dwa rzuty prezentujące rozmieszczenie otworów montażowych na płaskich powierzchniach uchwytu oraz proporcje grubości ścianek elementu. Przekroje poprzeczne (po prawej): Dwa schematyczne rysunki techniczne pokazujące wewnętrzną geometrię profilu. Widoczne są zróżnicowane grubości ścianek, wewnętrzne wzmocnienia, puste komory o kwadratowym i prostokątnym przekroju oraz specjalnie ukształtowane wypustki prowadzące lub montażowe. Dolny przekrój jest lustrzanym odbiciem górnego względem osi poziomej.

Zdjęcie przedstawia szeroką, rozłożoną markizę tarasową Mezzo mol zamontowaną nad reprezentacyjnym wejściem do budynku o klasycznej architekturze. Poszycie markizy wykonane jest z gładkiego materiału w jednolitym, jasnoszarym kolorze, który harmonizuje z kolorystyką elewacji. Dolna krawędź tkaniny wykończona jest ozdobną, falistą falbaną z delikatną, jasną lamówką. Markiza jest zamontowana na białej ścianie budynku, poniżej trójkątnego frontonu z półkolistym oknem typu wole oko. Pod szeroką na 12 metrów osłoną markizy Mezzo mol znajdują się szerokie, granitowe schody prowadzące do trzech par białych, przeszklonych drzwi tarasowych ze szprosami. Po obu stronach schodów zamontowano nowoczesne, czarne balustrady o horyzontalnym układzie prętów. Na stopniach ustawiono dekoracyjne, wysokie lampiony wykonane ze szkła i polerowanego metalu, wewnątrz których znajdują się jasne świece. Całość kompozycji utrzymana jest w eleganckim, nowoczesnym stylu, a jasnoszara markiza Mezzo mol stanowi funkcjonalne dopełnienie strefy wejściowej, chroniąc ją przed słońcem w pogodny, jasny dzień.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Grafika przedstawia technologiczną wizualizację oraz rzuty geometryczne metalowego uchwytu montażowego, przeznaczonego do instalacji systemów osłonowych. Element wykonany jest z płaskownika giętego pod kątem prostym, w kolorze ciemnoszarym/antracytowym. Wizualizacja 3D (po lewej): Przedstawia uchwyt w perspektywie. Widoczna jest długa, pionowa płyta główna ze ściętym górnym narożnikiem oraz prostopadle zagięta mniejsza stopa montażowa u dołu. Na bocznej stopie znajdują się dwa okrągłe otwory, natomiast w górnej części płyty głównej widoczna jest grupa czterech otworów o fasolkowym (owalnym) kształcie, rozmieszczonych w różnych orientacjach. Rzut z przodu (środek, góra): Płaski widok głównej płyty uchwytu, podkreślający układ otworów regulacyjnych na górze oraz charakterystyczne wcięcie na lewej krawędzi profilu. Rzut z góry (środek, dół): Schematyczny widok profilu w kształcie litery „L”, obrazujący grubość zastosowanego materiału oraz kąt gięcia elementu. Rzuty boczne i przekroje (po prawej): Dwa pionowe rysunki techniczne ukazujące element z boku. Górny rzut pokazuje stopę montażową skierowaną w lewo, z wyraźnie zaznaczonymi dwoma punktami mocowania. Dolny rzut stanowi lustrzane odbicie, prezentując stopę skierowaną w prawo.

Zdjęcie przedstawia szczegółowy schemat techniczny oraz instrukcję montażu, której głównym elementem jest uchwyt krokwiowy do markiz MOL w wariancie standardowym. Na białym tle zaprezentowano rysunek złożeniowy typu „exploded view”, ilustrujący sposób mocowania systemu do drewnianej krokwi o grubości 80 mm. Centralną część grafiki zajmuje długa, pionowa płyta stalowa stanowiąca właściwy wspornik krokwiowy, która jest montowana bocznie do belki dachowej. Po lewej stronie krokwi widoczna jest mniejsza płyta dociskowa, a całość łączona jest przelotowo za pomocą czterech długich śrub o oznaczeniu 4xM12x110, zabezpieczonych ośmioma podkładkami i czterema nakrętkami M12.W dolnej części wspornika krokwiowego znajduje się sekcja opisana jako montaż wspornika ściennego. Przedstawia ona sposób przykręcenia właściwego uchwytu trzymającego belkę markizy do dolnej części płaskownika krokwiowego. Do tego połączenia wykorzystywane są dwie śruby M12x40, cztery podkładki oraz dwie nakrętki. Po lewej stronie grafiki umieszczono pomocniczy widok izometryczny gotowego, skręconego zestawu, który pokazuje, jak uchwyt krokwiowy do markiz MOL stabilnie zwisa poniżej krawędzi dachu, tworząc punkt kotwiczenia dla osłony przeciwsłonecznej. Wszystkie elementy złączne są precyzyjnie opisane za pomocą linii pomocniczych i czcionki technicznej, co nadaje całości charakter profesjonalnej dokumentacji montażowej.

Standardowa ilość uchwytów mocujących (od 2 do 7) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 7) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY MEZZO

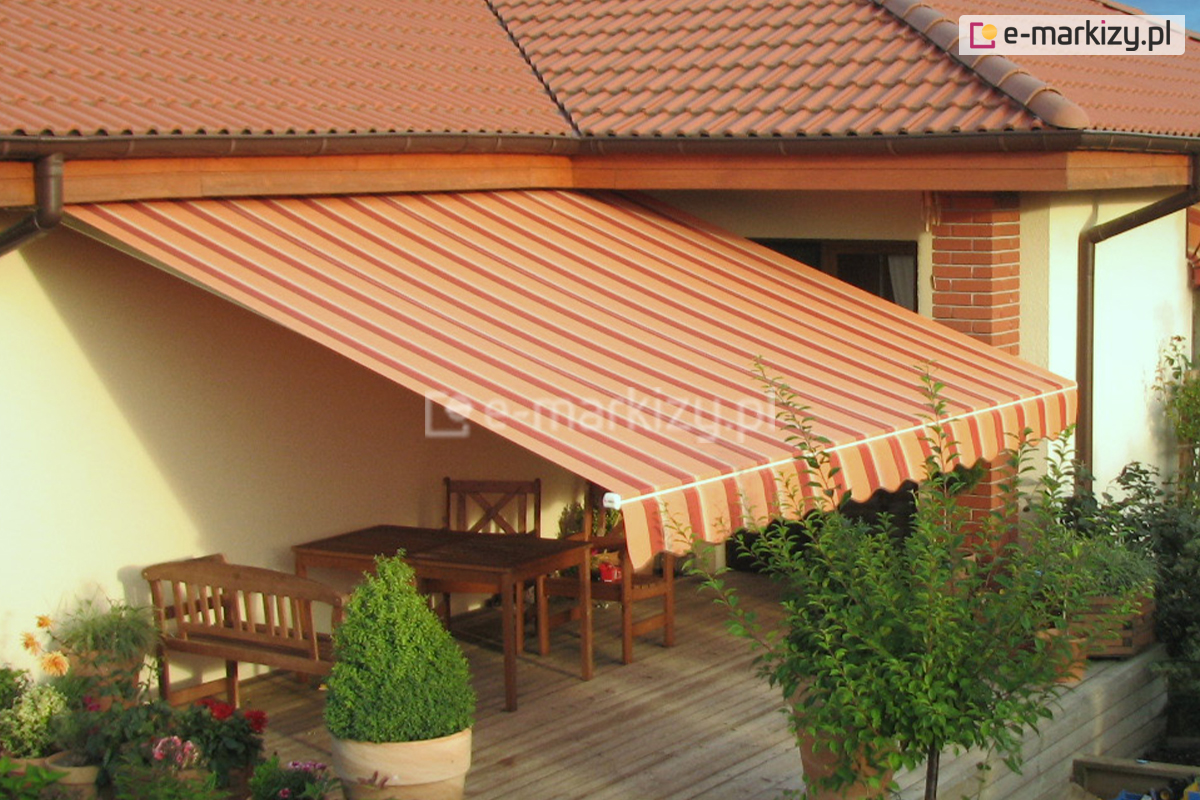

Zdjęcie przedstawia rozłożoną markizę tarasową Mezzo mol zamontowaną na bocznej ścianie budynku. Tkanina markizy posiada wzór w szerokie, pionowe pasy w nasyconych odcieniach pomarańczowego i czerwonego, które są rozdzielone wąskimi, jasnymi prążkami. Materiał jest napięty na białej konstrukcji z widocznym profilem przednim, a całość zwieńczona jest dekoracyjną, falistą falbaną z jasnym obszyciem. Markiza rzuca głęboki cień na drewniany taras, na którym ustawiono liczne donice z roślinami. Na pierwszym planie widoczne są gęste, zielone krzewy oraz kwiaty, w tym pomarańczowe dalie. W tle rozpościera się widok na ogród z różnorodną roślinnością, drzewami iglastymi oraz fragmentem sąsiedniego budynku o jasnej elewacji i dachu krytym brązową dachówką. Niebo jest częściowo zachmurzone, a naturalne światło podkreśla intensywność barw poszycia markizy Mezzo mol.

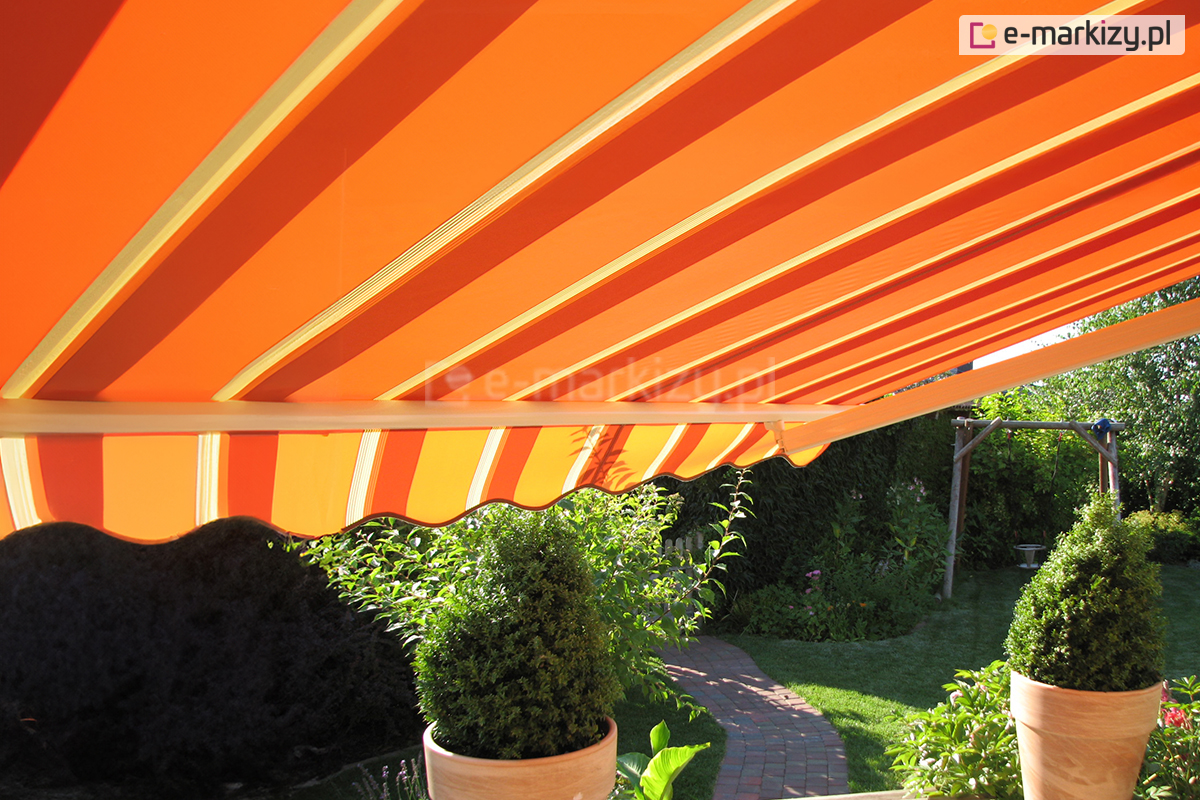

Zbliżenie przedstawia rozwiniętą markizę tarasową z charakterystyczną falbaną, zamontowaną nad drewnianym tarasem. Poszycie markizy wykonane jest z tkaniny w pionowe pasy w kolorystyce pomarańczowej, łososiowej oraz bordowej, z subtelnymi białymi akcentami. Dolna krawędź materiału zakończona jest dekoracyjną falbaną o falistym kroju, obszytą ciemniejszą lamówką. Pod zadaszeniem markizy widoczny jest fragment kącika wypoczynkowego z drewnianym stołem oraz dwoma krzesłami o klasycznej konstrukcji. Na pierwszym planie, po lewej stronie, znajduje się duża donica z gęstym zielonym krzewem, a tło stanowi jasna elewacja budynku. Światło słoneczne padające na markizę podkreśla ciepłą tonację barw materiału i tworzy wyraźny cień w strefie pod zadaszeniem

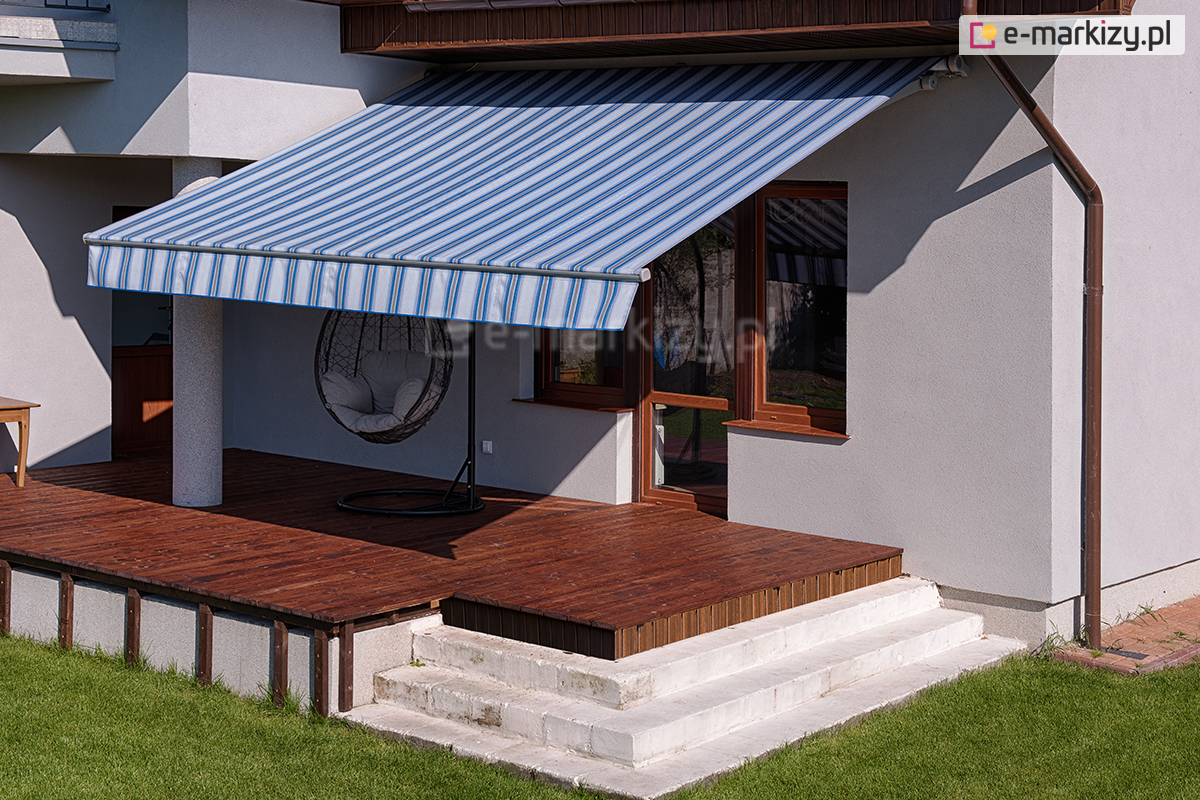

Markiza bez kasety Mezzo Mol ze srebrną konstrukcją zamocowaną do ściany o białym tynku tuż pod podbiciem dachu nad oknem balkonowym z wyjściem na niewielki taras wyłożony deskami bejcowanymi na ciemny brąz. Okno oraz ustawiony na tarasie fotel typu kokon zacienia poszycie w białe, niebieskie i granatowe pasy ustawione w dużym kącie nachylenia. Z tarasu kilka betonowych schodów prowadzi na trawnik.

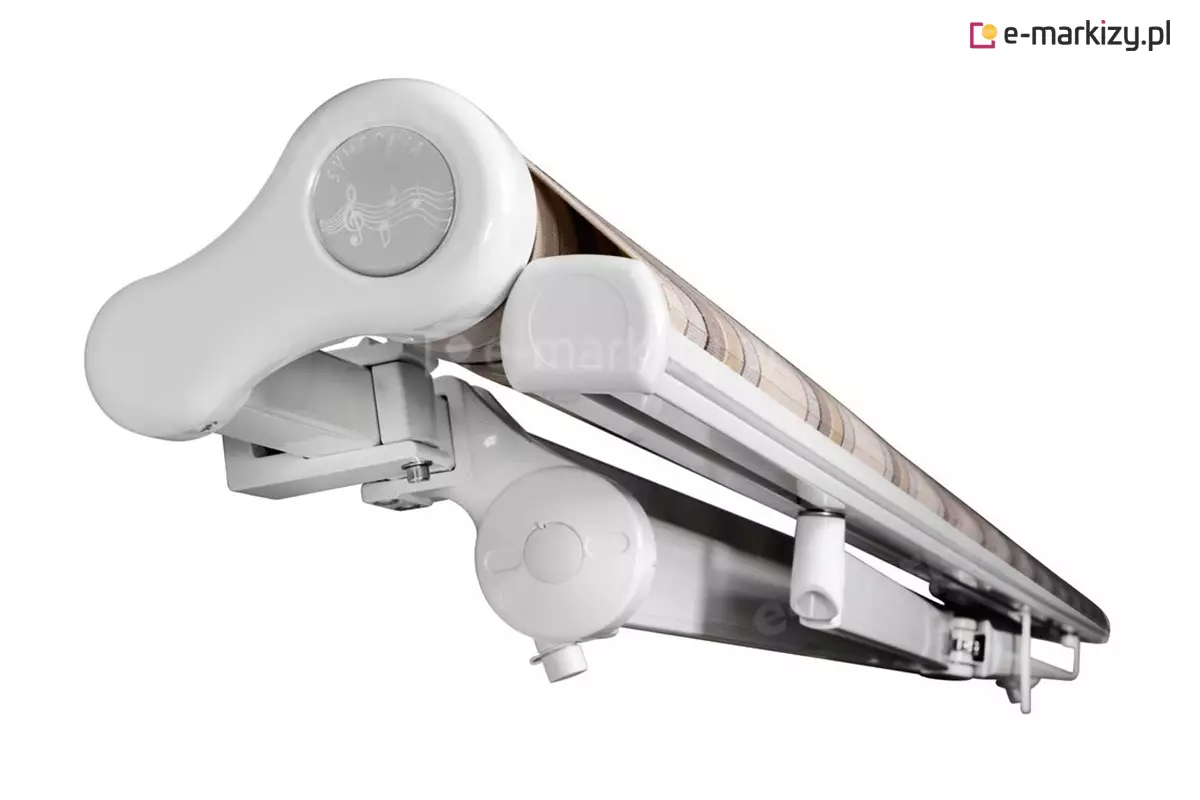

Zdjęcie prezentuje na białym tle produkt, którym jest markiza Mezzo w pozycji złożonej, ukazaną z perspektywy bocznej pod kątem. Aluminiowy stelaż w kolorze białym składa się z dekoracyjnej bocznej pokrywy rury nawojowej z subtelnym wzorem graficznym, belki frontowej oraz złożonych ramion przegubowych. Pomiędzy profilami widoczny jest zwinięty materiał poszycia w pasy o beżowej kolorystyce. Konstrukcja wsparta jest na solidnym uchwycie montażowym z widocznymi śrubami regulacyjnymi, co podkreśla stabilność i wysoką jakość wykonania mechanizmu. Całość tworzy zwartą i estetyczną formę, która po złożeniu zajmuje minimalną ilość miejsca na elewacji.

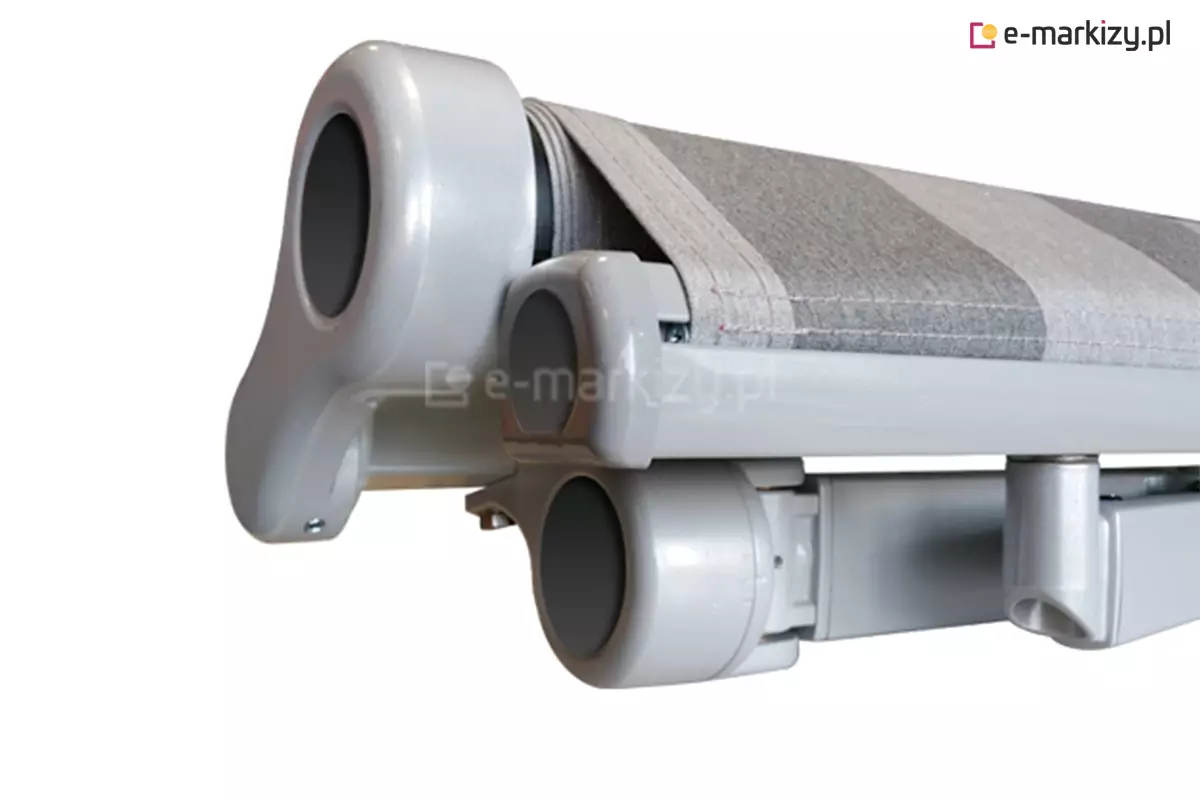

Zdjęcie produktowe wykonane pod kątem, prezentujące detal konstrukcyjny boku markizy tarasowej Mezzo, w kolorze jasnoszarym. Widoczna jest rura nawojowa z nawiniętym materiałem w szerokie, szaro-białe pasy. Konstrukcja boczna składa się z kilku dopasowanych elementów o obłych kształtach z charakterystycznymi, okrągłymi zaślepkami w ciemniejszym odcieniu szarości. Poniżej rury nawojowej zamontowane są ramiona przegubowe, z widocznym mechanizmem barku oraz łokcia ramienia. Wszystkie elementy aluminiowe są lakierowane na gładki mat. Zdjęcie przedstawia markizę w fazie początkowego rozwijania, co pozwala na zaprezentowanie precyzyjnego pasowania elementów mechanicznych i estetycznego wykończenia krawędzi materiału. Tło zdjęcia jest białe, co eksponuje techniczne szczegóły budowy osłony.

Zdjęcie produktowe na białym tle, przedstawiające markizę tarasową w pełnym rozłożeniu, widzianą od dołu pod kątem. Konstrukcja wsparta jest na dwóch aluminiowych ramionach przegubowych w kolorze jasnoszarym, które są zamocowane do ściany za pomocą solidnych wsporników. Poszycie markizy wykonane jest z materiału w poziome pasy w odcieniach szarości i beżu. Widoczna jest rura nawojowa, z której rozwija się tkanina, oraz profil czołowy spinający ramiona na końcu materiału. Wszystkie punkty zwrotne mechanizmu – przy kasecie, w łokciach ramion oraz na profilu przednim – wykończone są charakterystycznymi, obłymi elementami z czarnymi, okrągłymi zaślepkami maskującymi. System ramion tworzy szeroki kąt rozwarcia, zapewniając stabilne napięcie tkaniny na całej powierzchni.
