Montaż markizy Moderno MOL

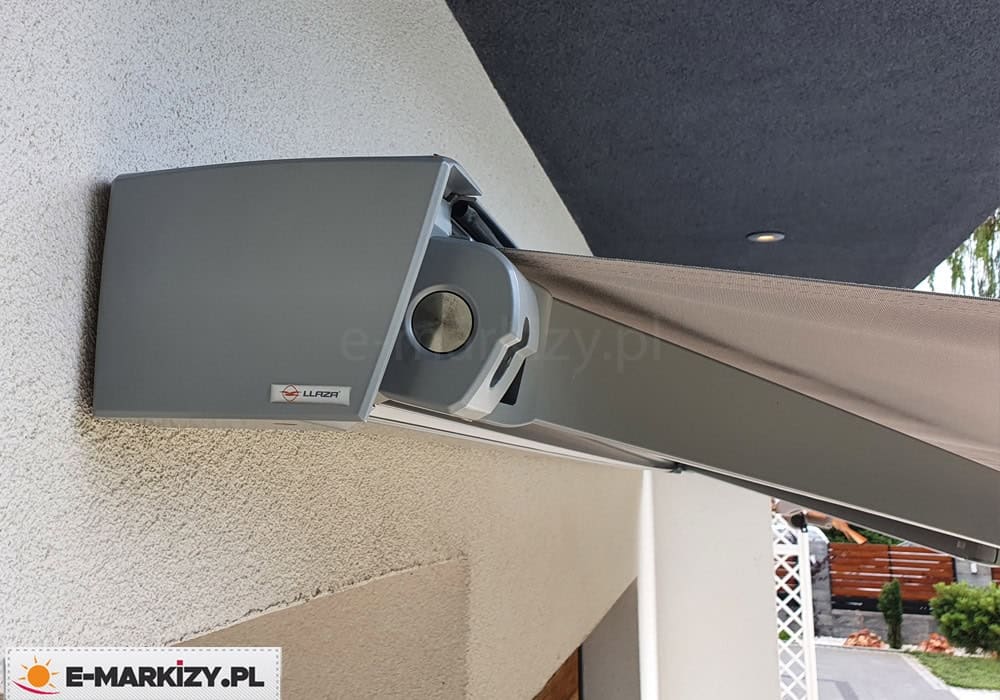

Nowoczesna markiza elektryczna model Moderno MOL z kwadratową kasetą w kolorze antracytowym zamocowaną do ściany z jasnoszarym tynkiem strukturalnym, tuż przy suficie, ponad dużymi przeszkleniami w fasadzie wykończonej drewnem.

Sposoby Montażu Markizy Moderno

Montaż markizy Moderno: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada wsporniki uniwersalne stosowane do montażu ściennego lub sufitowego. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Dane techniczne markizy

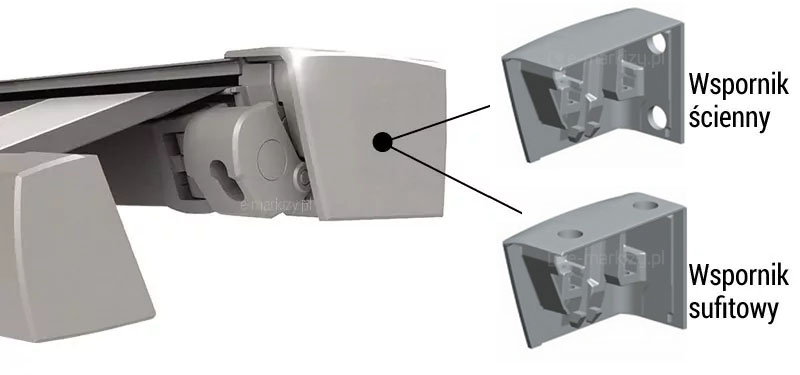

Grafika techniczna przedstawiająca detale konstrukcyjne kasety markizy tarasowej oraz dwa rodzaje uchwytów montażowych. Po lewej stronie widoczny jest przekrój boczny aluminiowej, jasnoszarej kasety markizy w formie półotwartej, z widocznym mechanizmem przegubowym ramienia. Od boku kasety odchodzą dwie linie wskazujące na detale po prawej stronie. Górny detal to „Wspornik ścienny” – masywny element montażowy z dwoma pionowymi otworami na śruby w tylnej ściance, przeznaczony do mocowania do elewacji budynku. Dolny detal to „Wspornik sufitowy” – element o zbliżonym kształcie, posiadający dwa otwory montażowe w górnej, poziomej płaszczyźnie, co umożliwia montaż markizy do nadproża lub spodu balkonu. Wszystkie elementy są w kolorze srebrno-szarym o matowym wykończeniu.

Montaż Markizy Moderno do Ściany lub do Sufitu

Markiza posiada dwa skrajne, uniwersalne uchwyty ścienno – sufitowe, które malowane są pod kolor konstrukcji.

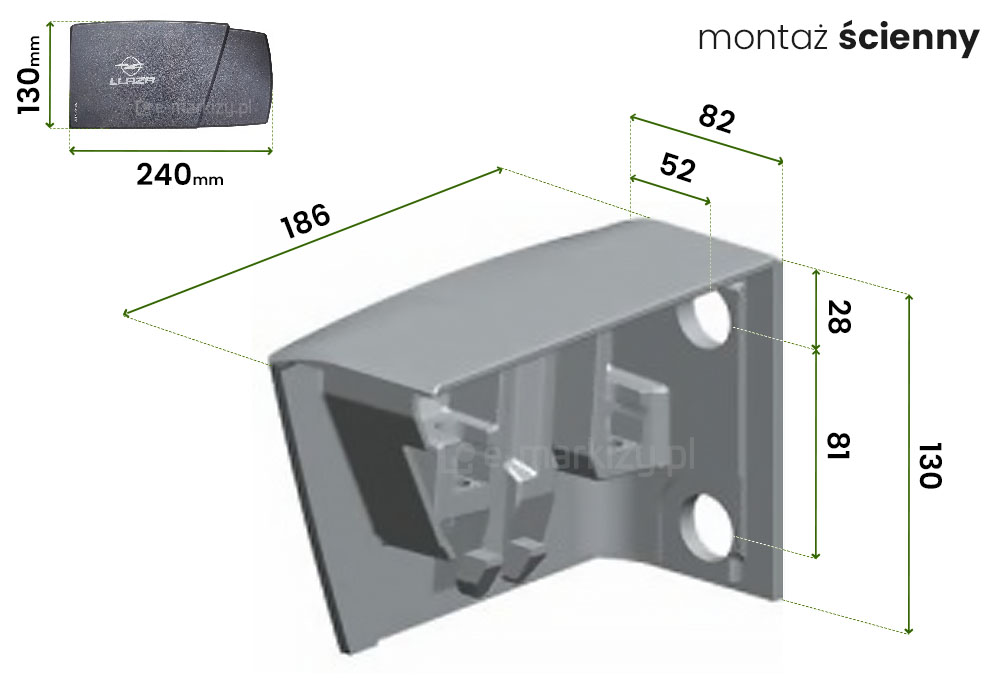

Rysunek techniczny prezentujący wymiary i specyfikację wspornika do montażu ściennego markizy tarasowej. W lewym górnym rogu znajduje się miniatura zamkniętej kasety markizowej o wymiarach 240 mm długości i 130 mm wysokości. Główny element grafiki to trójwymiarowy model jasnoszarego wspornika ściennego z naniesionymi zielonymi liniami wymiarowymi. Całkowita wysokość elementu wynosi 130 mm, a jego głębokość (wysunięcie od ściany) to 186 mm. Na tylnej ściance montażowej o szerokości 82 mm umieszczono dwa otwory na śruby w układzie pionowym, o rozstawie osiowym 52 mm w poziomie. Górny otwór znajduje się w odległości 28 mm od górnej krawędzi, natomiast odległość między osiami otworów wynosi 81 mm. W prawym górnym rogu widnieje czarny napis „montaż ścienny”. Wnętrze wspornika posiada profilowane gniazda techniczne do osadzenia mechanizmu rury nawojowej i ramion markizy.

Uchwyt ścienny – wymiary

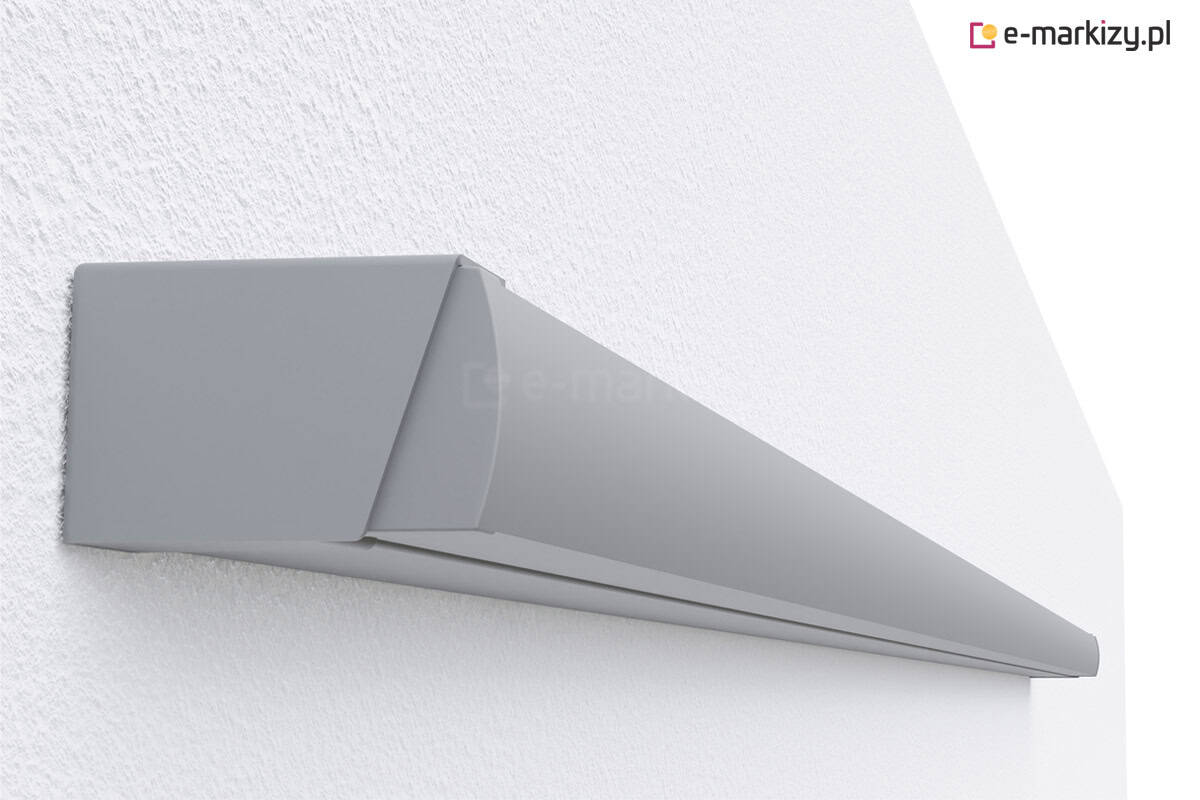

Markiza tarasowa Moderno w pełnej kasecie, zamontowana na białej ścianie o wyraźnej strukturze tynku. Produkt przedstawiony w pozycji całkowicie zamkniętej. Widoczna jest zwarta, opływowa bryła kasety w kolorze grafitowym, gdzie listwa czołowa idealnie domyka obudowę, chroniąc materiał i ramiona przed czynnikami atmosferycznymi. Profil boczny kasety ma nowoczesny, lekko ścięty kształt. Perspektywa z boku uwidacznia sposób przylegania konstrukcji do elewacji budynku oraz minimalistyczny charakter systemu osłonowego.

Markiza zamocowana do ściany

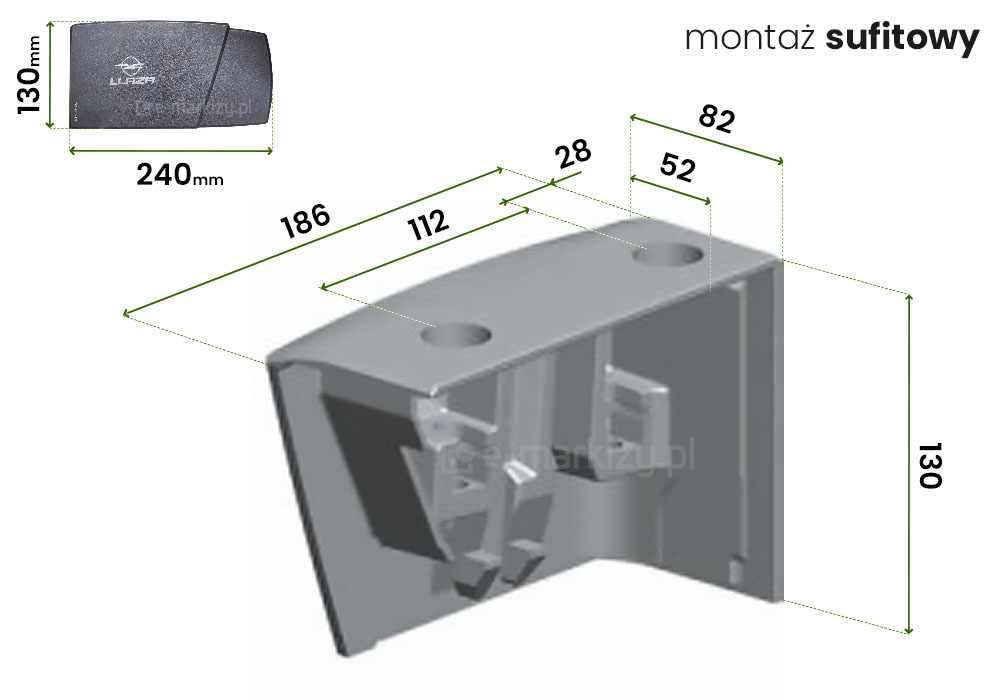

Rysunek techniczny przedstawiający wymiary wspornika do montażu sufitowego markizy oraz widok boczny zamkniętej kasety. W lewym górnym rogu znajduje się widok boczny grafitowej kasety Moderno o wymiarach 240 mm szerokości i 130 mm wysokości. Główną część grafiki zajmuje trójwymiarowy model szarego wspornika sufitowego z naniesionymi liniami wymiarowymi. Całkowita wysokość wspornika wynosi 130 mm. Górna płaszczyzna montażowa ma całkowitą głębokość 186 mm, na której rozmieszczono dwa otwory montażowe: pierwszy w odległości 112 mm od przedniej krawędzi, a drugi w odległości 28 mm od pierwszego. Szerokość górnej części mocującej wynosi 82 mm, z rozstawem osiowym otworów wynoszącym 52 mm. W prawym górnym rogu widnieje napis „montaż sufitowy”. Konstrukcja wspornika posiada wewnętrzne wypustki stabilizujące mechanizm markizy.

Uchwyt sufitowy – wymiary

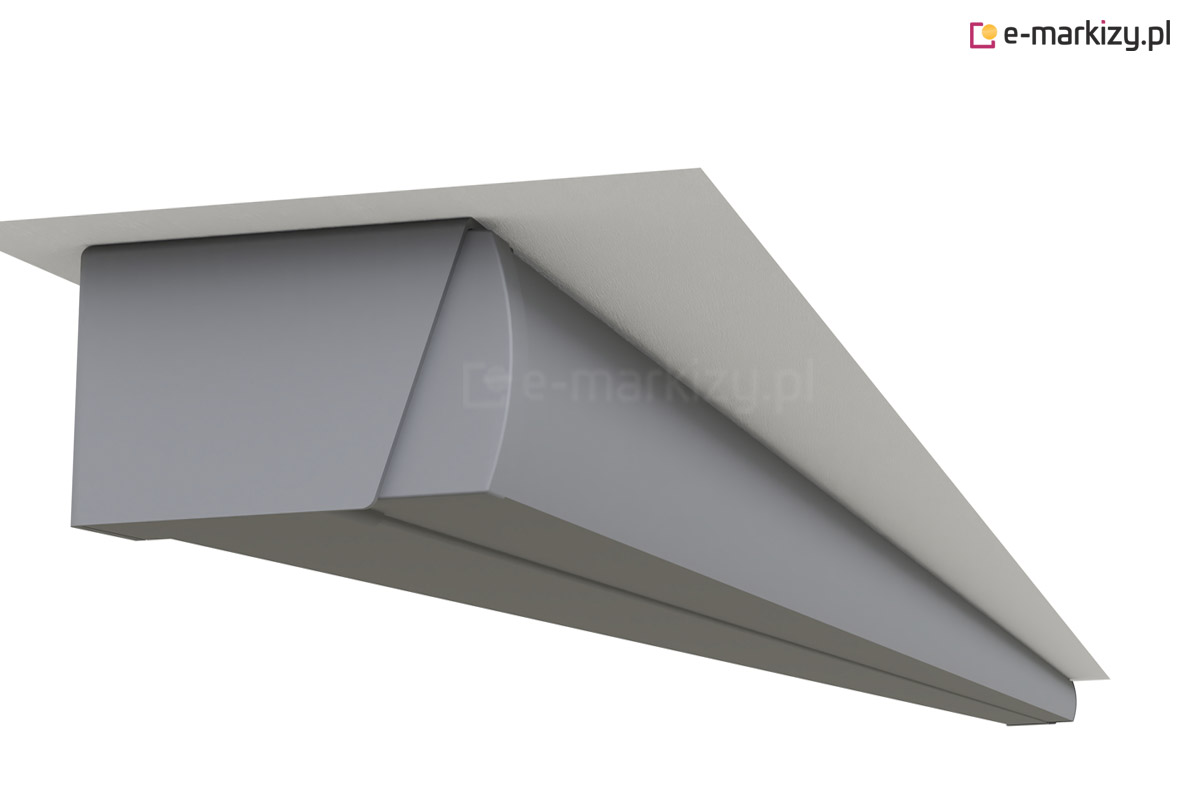

Widok z dołu na kasetę markizy tarasowej zamontowaną płasko do białej, poziomej powierzchni (sufitu lub spodu wnęki). Kaseta ma nowoczesny, minimalistyczny kształt o prostokątnym przekroju z lekko zaokrąglonymi krawędziami frontowymi. Obudowa wykonana jest z metalu lakierowanego proszkowo na matowy, ciemnoszary kolor (antracytowy). Konstrukcja składa się z głównego profilu maskującego oraz bocznej pokrywy o gładkiej fakturze. Markiza jest w stanie całkowicie złożonym, co sprawia, że mechanizm i tkanina są w pełni schowane wewnątrz szczelnej obudowy. Perspektywa zdjęcia ukazuje długość kasety biegnącą w prawą stronę kadru.

Markiza zamocowana do sufitu
