Montaż markizy Palladio Aluprof

Schemat techniczny ilustrujący trzy warianty montażu markizy kasetowej Palladio, przedstawiający przekroje poprzeczne kasety wraz z dedykowanymi wspornikami dla poszczególnych metod instalacji: bezpośrednio do ściany, montażu sufitowego oraz instalacji do krokwi dachowej przy użyciu wydłużonego profilu montażowego, wraz z podanymi wymiarami gabarytowymi dla każdego z tych rozwiązań.

Sposoby Montażu Markizy Palladio

Montaż markizy Palladio Selt: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Zobacz Instrukcję montażu

Zapoznaj się z informacjami o markizie tarasowej Palladio. W linkach powyżej znajdziesz instrukcję montażu, obsługi i bezpiecznego użytkowania, w której opisujemy specyfikację markizy, przedstawiamy sposób jej montażu na uchwytach oraz ogólne wytyczne podłączenia napędu elektrycznego, a także codziennego korzystania z osłony w bezpieczny sposób. Dostępne są także filmy z montażu markizy tarasowej. Poniżej przedstawiamy kluczowe dla montażu informacje z instrukcji obsługi oraz wizualizacje zamontowanej markizy.

Montaż markizy Palladio – Dostępne Metody

Trójwymiarowa wizualizacja produktowa ukazująca sposób mocowania do ściany kasetowej markizy tarasowej Palladio marki Aluprof. Całkowicie zwinięta konstrukcja została przedstawiona na tle jasnej ściany o delikatnej, tynkowanej strukturze. Obudowa markizy, w skład której wchodzi szczelna kaseta ochronna o charakterystycznym, zaokrąglonym kształcie boczka oraz idealnie dopasowana belka przednia, wykończona jest w jednolitym, matowym odcieniu szarości. Pod kasetą wyeksponowano techniczne elementy montażowe, w tym uchwyty ścienne ze śrubami mocującymi oraz fragmenty mechanizmu ramion złożonych w pozycji spoczynkowej. Kadr ujęto z bocznej perspektywy od dołu, co pozwala precyzyjnie zaobserwować stabilne przyleganie konstrukcji nośnej do płaszczyzny fasady oraz zwartą bryłę zabezpieczającą materiał przed czynnikami atmosferycznymi.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Zdjęcie przedstawia profesjonalne metalowe uchwyty ścienne do markiz Aluprof, uchwyt o konstrukcji kątowej, wykonany z trwałego materiału o chropowatej fakturze w kolorze ciemnoszarym lub antracytowym. Główny element nośny ma kształt litery F, gdzie pionowa płyta montażowa przylegająca do ściany posiada dwa podłużne, owalne otwory montażowe rozmieszczone w osi pionowej, które umożliwiają precyzyjne wypoziomowanie elementu podczas instalacji. Górna krawędź pionowej części zakończona jest charakterystycznym wyprofilowaniem z szyną prowadzącą. Pozioma podstawa uchwytu jest wzmocniona ukośnym wspornikiem bocznym, który zwiększa sztywność konstrukcji i odporność na obciążenia statyczne oraz dynamiczne generowane przez rozwiniętą tkaninę markizy. W przedniej części uchwytu, pomiędzy dwiema charakterystycznymi łapami, znajduje się mechanizm zaciskowy składający się z ruchomego elementu blokującego i maskującego. Na grafice ukazano również zestaw montażowy w układzie rozstrzelonym, na który składa się długa śruba z gwintem częściowym i łbem sześciokątnym, podkładka płaska, nakrętka sześciokątna umieszczona już w otworze ramienia oraz czarna zaślepka maskująca łeb śruby. W lewym górnym rogu obrazu widoczna jest zielona ikona z cyfrą jeden wpisaną w okrąg, sugerująca kolejny krok instrukcji lub numerację katalogową produktu

Zestawienie pięciu renderów 3D przedstawiających budowę i profil aluminiowego uchwytu ściennego przeznaczonego do montażu markiz Aluprof. Wsporniki w kolorze antracytowym pokazane są z kilku perspektyw, co pozwala na analizę ich funkcjonalności: Płaszczyzna montażowa: Główny element wspornika to pionowy profil z trzema owalnymi otworami montażowymi rozmieszczonymi w linii, co umożliwia stabilne przytwierdzenie do elewacji budynku. Konstrukcja wspierająca: Z dolnej części profilu wyprowadzone są dwie równoległe, poziome wypustki (półki), tworzące gniazdo do osadzenia belki kwadratowej markizy. Zaczep górny: Górna krawędź uchwytu jest zakończona wyprofilowanym hakiem, który służy do zablokowania profilu markizy od góry, zapobiegając jej wypięciu. Detale techniczne: Na widokach z profilu (po prawej stronie) widoczna jest smukła linia uchwytu oraz precyzyjne wycięcia ułatwiające wsunięcie i dokręcenie elementów konstrukcyjnych markizy. Grafika wykonana jest w formie przejrzystych modeli 3D na białym tle, co podkreśla matowe wykończenie lakierowanego aluminium oraz techniczny charakter akcesorium.

Techniczny schemat uchwytu ściennego do markiz Aluprof, przeznaczonego do montażu na ścianie i kompatybilnego z belką kwadratową. Uchwyty ścienne do markiz posiadają otwory montażowe i wymiary techniczne, ułatwiające instalację modeli markiz Aluprof takich jak Palladio, Australia czy Jamaica.

Zbliżenie na konstrukcję i mechanizm montażowy szarej markizy kasetowej Palladio Aluprof zamontowanej do płaskiego zadaszenia. Widoczny jest boczny profil osłony o opływowym kształcie, wykonany z aluminium malowanego proszkowo na kolor antracytowy. Pod kasetą znajdują się solidne uchwyty montażowe, przeguby ramion markizy oraz śruby regulacyjne. Tkanina markizy jest częściowo wysunięta, tworząc gładką, jasną płaszczyznę pod kątem nachylenia. Całość ukazana z perspektywy dolnej, prezentującej detale techniczne mocowania do stropu.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Schemat techniczny przedstawiający uchwyt sufitowy do markiz Aluprof rozłożony na poszczególne elementy montażowe w formie widoku izometrycznego. Głównym elementem zestawu jest masywny wspornik wykonany z metalu o grafitowym, matowym wykończeniu, wygięty pod kątem prostym w kształt litery L. Górna, pozioma płaszczyzna wspornika posiada dwa podłużne, owalne otwory montażowe służące do przykręcenia elementu bezpośrednio do sufitu lub nadproża. Pionowa część uchwytu jest dłuższa i zwęża się ku dołowi, tworząc ostro zakończony profil boczny. Na jej frontowej ścianie znajdują się dwa okrągłe otwory pozycjonujące oraz poziome przetłoczenia wzmacniające konstrukcję. Na wizualizacji zaprezentowano również kompletny zestaw akcesoriów złącznych niezbędnych do instalacji. Widoczne są dwie stalowe śruby z łbem sześciokątnym, które przechodzą przez otwory w pionowej ściance. Po przeciwnej stronie umieszczono dopasowane do nich dwie płaskie podkładki oraz dwie nakrętki sześciokątne. Dodatkowo w zestawie znajdują się dwie czarne, półkoliste osłonki z tworzywa sztucznego, przeznaczone do zamaskowania łbów śrub po zakończeniu montażu. Wszystkie komponenty są rozmieszczone w przestrzeni w sposób sugerujący kolejność ich składania względem głównego korpusu uchwytu. W lewym górnym rogu grafiki znajduje się mała cyfra dwa umieszczona w zielonym okręgu.

Wizualizacja techniczna prezentująca zestawienie dwóch kluczowych komponentów montażowych, którymi są uchwyt ścienny oraz uchwyt sufitowy do markiz Selt, pokazane w formie rozłożonego schematu montażowego. Na grafice widoczne są dwa główne elementy konstrukcyjne wykonane z metalu o matowym, szarym wykończeniu. Po prawej stronie znajduje się uchwyt ścienny oznaczony cyfrą jeden w zielonym okręgu, posiadający pionową podstawę z dwoma owalnymi otworami montażowymi oraz charakterystyczne wypustki w kształcie litery C służące do osadzenia rury nośnej markizy. Po lewej stronie umieszczono uchwyt sufitowy oznaczony cyfrą dwa w zielonym okręgu, który ma formę kątownika z górną płaszczyzną przeznaczoną do przykręcenia do sufitu. Oba elementy są ustawione pionowo względem siebie, a proces ich łączenia ilustrują dwie przerywane zielone linie przechodzące przez otwory pozycjonujące w obu wspornikach. Wzdłuż tych linii rozmieszczono akcesoria montażowe: po prawej stronie znajdują się dwie czarne zaślepki maskujące oraz dwie stalowe śruby z łbem sześciokątnym, natomiast po lewej stronie widoczne są dwie metalowe podkładki i dwie nakrętki sześciokątne. Całość tworzy precyzyjny obraz techniczny pokazujący, w jaki sposób uchwyt sufitowy integruje się z uchwytem ściennym, tworząc stabilną konstrukcję wsporczą dla markiz Selt. Nad elementami znajdują się napisy identyfikujące: uchwyt sufitowy u góry oraz uchwyt ścienny na dole.

Zestawienie pięciu renderów 3D przedstawiających budowę i profil aluminiowego uchwytu sufitowego przeznaczonego do montażu markiz Aluprof. Wsporniki w kolorze antracytowym pokazane są z kilku perspektyw, co pozwala na analizę ich funkcjonalności: Płaszczyzna montażowa: Górna, pozioma część wspornika to profil z dwoma okrągłymi otworami montażowymi, zaprojektowany do stabilnego przytwierdzenia konstrukcji bezpośrednio do poziomego stropu lub spodu płyty balkonowej. Konstrukcja wspierająca: Od płyty montażowej odchodzi pionowy element o przekroju kątowym, który w dolnej części posiada dwie równoległe, poziome wypustki tworzące gniazdo do osadzenia belki kwadratowej markizy. Zaczep stabilizujący: Wewnętrzna krawędź pionowego profilu jest wyprofilowana w sposób umożliwiający pewne zablokowanie ramy markizy, co zapobiega jej przemieszczaniu się pod wpływem wiatru. Detale techniczne: Na widokach z profilu (po prawej stronie) widoczna jest geometryczna forma uchwytu oraz precyzyjne rozmieszczenie otworów na śruby montażowe. Grafika wykonana jest w formie przejrzystych modeli 3D na białym tle, co podkreśla matowe wykończenie lakierowanego aluminium oraz inżynieryjny charakter akcesorium.

Rysunek techniczny oraz przekrój z wymiarowaniem uchwytu sufitowego do markiz Aluprof. Dokładny pomiar wymiarów uchwytu oraz jego otworów.

Widok techniczny markizy tarasowej w pełnej kasecie Palladio, zamontowanej do drewnianych krokwi dachowych za pomocą specjalistycznych uchwytów krokwiowych. Kaseta markizy oraz pionowe wsporniki montażowe wykonane są z aluminium w kolorze szarym (antracytowym). Każdy uchwyt jest przykręcony do bocznej płaszczyzny drewnianej belki za pomocą czterech srebrnych śrub o dużej wytrzymałości. Konstrukcja przedstawia trzy punkty podparcia rozłożone wzdłuż profilu markizy. Drewniane krokwie mają jasny, naturalny odcień i są ustawione pod skosem względem poziomej kasety. Całość systemu ukazana jest na białym, neutralnym tle, co podkreśla detale mocowania mechanicznego.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie przedstawia techniczny schemat montażowy obejmujący solidny uchwyt krokwiowy prawy i lewy przeznaczone do stabilnego mocowania konstrukcji markizowych marki Aluprof. Na ilustracji widoczne są dwa główne elementy nośne wykonane z grubego metalu malowanego proszkowo na kolor ciemnoszary o matowej strukturze. Każdy z uchwytów składa się z pionowej płyty o nieregularnym kształcie z ukośnym ścięciem w górnej części, która posiada fabrycznie wycięte otwory montażowe w formie podłużnych fasolek ułatwiających precyzyjne pozycjonowanie śrub. Dolna część uchwytu posiada prostopadłe zagięcie tworzące kołnierz montażowy z trzema otworami umieszczonymi w pionowej linii. Wokół tych otworów przedstawiono zestaw elementów złącznych w widoku eksplodującym, co obrazuje kolejność ich składania. W skład zestawu wchodzą stalowe śruby zamkowe o kwadratowym podsadzeniu, podkładki okrągłe oraz nakrętki. Charakterystycznym elementem wykończeniowym są czarne plastikowe nakładki maskujące o półkolistym kształcie, które nakłada się na łby śrub w celu zabezpieczenia ich przed korozją i poprawy estetyki montażu. Lewy i prawy element są swoim lustrzanym odbiciem, co sugeruje komplet przeznaczony do montażu po obu stronach krokwi lub profilu. W górnym lewym rogu grafiki znajduje się zielony okrąg z białą cyfrą trzy, oznaczający numer konkretnego wariantu produktu. Całość prezentowana jest w rzucie izometrycznym na jednolitym białym tle, co pozwala dokładnie prześledzić budowę oraz sposób łączenia poszczególnych komponentów tworzących uchwyty krokwiowe.

Grafika techniczna przedstawia szczegółowy schemat złożeniowy, na którym głównym elementem jest stalowy uchwyt krokwiowy oznaczony cyfrą trzy w zielonym okręgu. Produkt wykonany jest z grubego metalu w kolorze ciemnoszarym i posiada charakterystyczny, wydłużony kształt z ukośnym ścięciem u góry oraz zestawem podłużnych otworów montażowych rozmieszczonych w górnej części płyty. Dolna sekcja tego elementu jest zagięta pod kątem prostym, tworząc płaszczyznę styku z drugim komponentem, którym jest uchwyt ścienny oznaczony cyfrą jeden. Uchwyt ścienny ma formę solidnego odlewu z profilowanymi krawędziami i pionowymi fasolkami montażowymi. Proces łączenia obu części został zilustrowany za pomocą przerywanych, zielonych linii osiowych, które przechodzą przez trzy otwory montażowe. W skład zestawu montażowego wchodzą trzy śruby zamkowe z półkolistymi łbami, które są wsuwane od strony uchwytu ściennego. Po przeciwnej stronie, na gwinty śrub nakładane są okrągłe podkładki oraz sześciokątne nakrętki. Dodatkowo schemat uwzględnia trzy czarne, plastikowe zaślepki maskujące, które są nakładane na łby śrub w celu estetycznego wykończenia i ochrony mechanicznej połączenia. Całość prezentuje sposób, w jaki uchwyty krokwiowe integrują się z uchwytami ściennymi, tworząc stabilny system nośny dla konstrukcji markiz Selt. Napisy na grafice jednoznacznie identyfikują poszczególne podzespoły jako uchwyt krokwiowy oraz uchwyt ścienny, a czyste białe tło podkreśla techniczny charakter ilustracji.

Oto szczegółowy opis techniczny dla ostatniego zdjęcia, prezentującego uniwersalne wsporniki krokwiowe: Tekst alternatywny: Zestawienie sześciu renderów 3D przedstawiających budowę prawego uniwersalnego uchwytu krokwiowego przeznaczonego do montażu markiz Aluprof. Element w kolorze antracytowym pokazany jest z różnych perspektyw (izometrycznej, od przodu, z boku oraz od spodu), co pozwala na analizę jego konstrukcji: Płyta montażowa: Główny element nośny to wysoka, pionowa płyta stalowa o nieregularnym, ściętym u góry kształcie. Wyposażona jest w cztery owalne otwory montażowe, rozmieszczone tak, aby umożliwić stabilne przykręcenie uchwytu do boku drewnianej krokwi dachowej. Wspornik bazowy: Od pionowej płyty odchodzi prostopadła, pozioma półka w kształcie litery „L”, skierowana w prawą stronę. Posiada ona trzy otwory montażowe, które służą jako baza do przykręcenia właściwego uchwytu ścienno-sufitowego markizy. Detale konstrukcyjne: Rendery ukazują surowy, techniczny charakter elementu z wyraźnie zaznaczonymi zagięciami grubego profilu stalowego. Na widokach z profilu i od przodu widoczna jest smukła lecz sztywna struktura, zapewniająca wysoką wytrzymałość na obciążenia. Informacje dodatkowe: W lewym górnym rogu grafiki znajduje się czarny napis: "wizualizacja uchwyt prawy". Grafika wykonana jest na czystym, białym tle, co ułatwia identyfikację detali technicznych niezbędnych do prawidłowego doboru akcesoriów montażowych.

Rysunek techniczny oraz przekrój z wymiarami poszczególnych elementów uchwytu krokwiowego do markiz Aluprof, z ukazaniem wymiarów poszczególnych otworów w uchwycie.

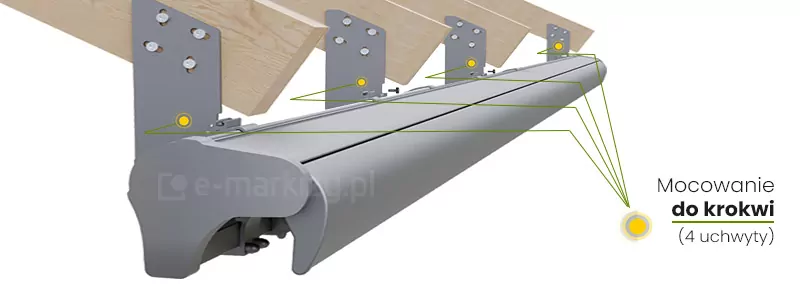

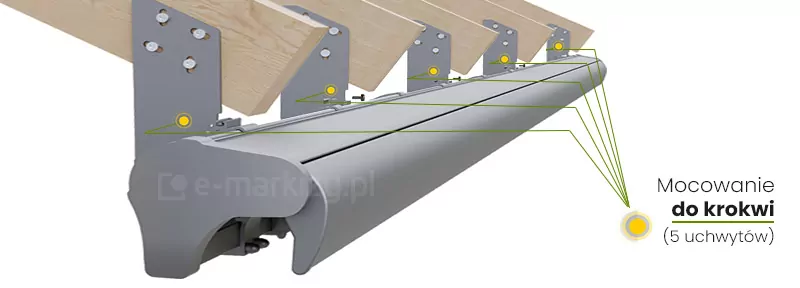

Standardowa ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy.

Montaż markizy Palladio Selt: Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Punkty mocowań uchwytów na markizie są ściśle określone przez producenta, a każdy z wymiarów markizy ma inny ich rozstaw. Każdy z uchwytów możemy przesuwać na belce w pewnym zakresie. Szczegóły zawarte są w instrukcji i deklaracji technicznej producenta. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Techniczny render markizy tarasowej w kolorze ciemnoszarym (antracytowym) z częściowo rozwiniętym białym materiałem poszycia. Grafika koncentruje się na systemie instalacyjnym, pokazując dwa stalowe uchwyty mocujące osadzone na tylnej rurze kwadratowej markizy. Od uchwytów prowadzą dwie zielone linie pomocnicze, które zbiegają się po prawej stronie przy ikonie żółtego punktu i napisie „Mocowanie do ściany (2 uchwyty)”. Miejsca montażu uchwytów na belce konstrukcyjnej zostały dodatkowo wyróżnione żółtymi kropkami. Widoczny jest detal bocznej pokrywy markizy, fragment ramienia przegubowego oraz rura nawojowa. Zdjęcie wykonane na czystym, białym tle.

ORIENTACYJNA WAGA MARKIZY PALLADIO (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2050-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-5900	5901-6500	6501-7000
1600	58	59,5	63	70	77	88	96,5	102
2100	od 2600 64,5	61,5	65	72	79,5	91	99	103
2600		od 3100 64,5	68	75	82	92,5	104	105
3100			od 3600 70,5	78	85	95,5	107	113
3600				82	91	98	106	121,5

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.
Uchwyt sufitowy = 0,6 kg / uchwyt krokwiowy = 2 kg

Grafika przedstawia zestawienie trzech rodzajów profesjonalnych elementów montażowych, jakimi są uchwyty do markiz Aluprof wyposażonych w kwadratową rurę nośną, ukazane w formie trójwymiarowych modeli na białym tle. Każdy z uchwytów jest oznaczony zieloną cyfrą w nawiasie i posiada ciemnoszare, matowe wykończenie. Pierwszy element (1) to klasyczny uchwyt ścienny o konstrukcji w kształcie litery L z dodatkowym wycięciem stabilizującym rurę kwadratową. Poniżej widoczny jest schemat montażu śruby mocującej wraz z podkładką i maskownicą łba śruby. Drugi uchwyt (2) to solidny wspornik kątowy przeznaczony do montażu sufitowego, pokazany w widoku rozstrzelonym z kompletem śrub, podkładek, nakrętek oraz czarnych nasadek maskujących. Trzeci model (3) prezentuje specjalistyczny uchwyt krokwiowy o wydłużonej, płaskiej konstrukcji z licznymi otworami montażowymi, który umożliwia bezpieczne przytwierdzenie markizy do drewnianych elementów konstrukcyjnych dachu. Wszystkie uchwyty do markiz Selt cechują się technicznym wzornictwem, precyzją wykonania otworów fasolkowych ułatwiających poziomowanie oraz kompletnym systemem akcesoriów wykończeniowych, które chronią złącza przed czynnikami atmosferycznymi.

(Na przykładzie markiz wykorzystujących takie same uchwyty mocujące)

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU

Zdjęcia prezentują tę samą markizę w dwóch różnych wariantach montażu. W standardzie występuje uchwyt ścienny. Jeśli markizę chcemy zamocować do sufitu, należy dokupić wspornik sufitowy 2, który skręcamy ze standardowym uchwytem 1 co daje nam jedną całość.

1 – Standardowy uchwyt ścienny
2 – Standardowy uchwyt sufitowy
3 – Standardowy uchwyt krokwiowy

Uchwyt ścienny 1 zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).

Zdjęcie przedstawia rząd trzech białych uchwytów ściennych do markiz tarasowych Aluprof, zamontowanych liniowo na zewnętrznej elewacji budynku. Uchwyty zostały przykręcone do pionowej ściany o jasnej, strukturalnej powierzchni tynku typu baranek. Pierwszy plan ukazuje w zbliżeniu boczny profil lewego uchwytu, podkreślając jego charakterystyczny kształt przypominający literę C z dwoma wysuniętymi poziomo, równoległymi ramionami, które tworzą otwarte gniazdo montażowe dla kwadratowej rury nośnej markizy. Element jest solidnie zamocowany za pomocą stalowej śruby z dużą podkładką i nakrętką umieszczoną w dolnej części korpusu, a w górnej sekcji pionowej przylgi widoczny jest wolny, podłużny otwór montażowy. W głąb kadru, w perspektywie zbieżnej, widoczne są dwa kolejne, analogiczne uchwyty zainstalowane na tej samej wysokości, co zapewnia równomierne rozłożenie ciężaru całej konstrukcji markizy. W rozmytym tle po prawej stronie widać fragmenty otoczenia budynku, w tym żółtą ścianę sąsiedniego domu jednorodzinnego z ciemnymi oknami oraz korony zielonych drzew pod jasnym niebem.

Montaż do ściany

Zbliżenie o charakterze technicznym przedstawiające typowy uchwyt ścienny markizy tarasowej Aluprof, zamontowany na jasnej elewacji budynku o chropowatej strukturze tynku. W prawej części kadru widoczna jest boczna, metalowa pokrywa kasety markizy w kolorze ciemnoszarym o opływowym kształcie, przymocowana śrubami. Pod osłoną znajduje się aluminiowa rura nawojowa, na którą nawinięte jest poszycie markizy wykonane z gęstej tkaniny w intensywnym, chabrowym lub niebieskim kolorze. Bezpośrednio pod wałkiem nawojowym umieszczony jest stalowy, kwadratowy profil nośny markizy biegnący poziomo, który jest stabilnie osadzony w masywnym uchwycie ściennym. Miejsce to zostało wyraźnie wskazane białą grafiką strzałki w dolnej części kadru wraz z podpisem typowy uchwyt ścienny napisanym czarną czcionką w białej obwódce. Sam uchwyt obejmuje rurę kwadratową od dołu i od góry, będąc skręconym za pomocą pionowej śruby montażowej z nakrętką. Od profilu nośnego, po lewej stronie, odchodzi ruchome, przegubowe ramię markizy z widoczną plastikową maskownicą śruby regulacyjnej kąta nachylenia.

Zbliżenie techniczne od dołu przedstawiające typowy uchwyt ścienny markizy tarasowej bezkasetowej Aluprof, zamontowany na jasnej elewacji zewnętrznej budynku o chropowatej strukturze tynku. W lewym dolnym rogu kadru znajduje się biała grafika strzałki skierowanej ukośnie w górę, wskazującej na aluminiowy element montażowy, opatrzona napisem typowy uchwyt ścienny w kolorze białym z czarnym obrysem. Uchwyt ścienny w kolorze białym ściśle obejmuje stalowy, kwadratowy profil nośny konstrukcji, który jest zablokowany od góry pionową śrubą montażową. Od profilu kwadratowego odchodzi w prawą stronę masywne, składane ramię przegubowe markizy, pomalowane proszkowo na kolor biały, połączone ze zwrotnicą za pomocą dwóch solidnych śrub imbusowych z nakrętkami. Powyżej elementów konstrukcyjnych widoczny jest odsłonięty wałek nawojowy, na który nawinięta jest pasiasta tkanina poszycia markizy. Materiał charakteryzuje się wzorem w podłużne pasy w kolorach niebieskim, szarym, białym oraz żółtym. W tle, po prawej stronie, widać fragment jasnej ściany budynku zarysowanej w perspektywie, metalową rynnę dachową oraz błękitne niebo z koroną drzewa w oddali.

Na zdjęciach poniżej widoczny typowy uchwyt krokwiowy przykręcony do boku belki dachowej. Uchwyt krokwiowy A (3) skręcamy z typowym uchwytem ściennym B (1), co daje nam jedną całość. Blachę uchwytu krokwiowego możemy przykręcić do boku drewnianej belki dachowej (jak na zdjęciu) lub w zależności od jej grubości, możemy ją również przewiercić na wylot i skręcić całość czterema śrubami.

A – Standardowy uchwyt krokwiowy
B – Standardowy uchwyt ścienny

Uchwyt ścienny B zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).

Krokiew dachowa, do której przymocowano dopasowany kolorystycznie uchwyt dachowy mocujący markizę Palladio z brązową konstrukcją i tkaniną poszycia w zielone, żółte i białe pasy. Obok uchwytu mocowanego do krokwi niewielka biała strzałka, przy której umieszczono biały symbol A. W dolnej części mocowania markizy kolejna biała strzałka, przy której umieszczono biały symbol B. Nad markizą napis w dwóch wierszach: "A -uchwyt krokwiowy, B - uchwyt ścienny zespolony z uchwytem A".

Montaż do krokwi

Zdjęcie prezentuje zbliżenie na system specjalistycznego montażu markizy tarasowej Palladio Aluprof do bocznej powierzchni drewnianej krokwi dachowej. Na fotografii dominuje metalowa konstrukcja wsporcza pomalowana proszkowo na głęboki, błyszczący odcień brązu, który koresponduje z kolorem podbitki i belek dachowych. Kluczowym elementem instalacji jest uchwyt krokwiowy, oznaczony na zdjęciu literą A. Jest on precyzyjnie przykręcony do boku pionowej belki krokwiowej za pomocą solidnych śrub montażowych, które przesłania boczna powierzchnia krokwi. Dolna część wspornika przechodzi w element oznaczony literą B, opisany jako uchwyt ścienny zespolony z uchwytem A. Uchwyty ścienny i krokwiowy połączone są ze sobą za pomocą trzech śrub, których łby osłonięte są estetycznymi, zaokrąglonymi kapturkami w kolorze uchwytu. Ta część konstrukcji tworzy stabilną bazę, do której bezpośrednio podwieszona jest belka nośna i mechanizm kasety markizy. Widoczne są śruby zabezpieczające oraz nakrętki, które trzymają profil markizy w stałym położeniu. W dolnej części kadru można dostrzec fragmenty rozłożonego materiału markizy w jasne i ciemne pasy oraz fragment metalowego ramienia przegubowego. W tle, za konstrukcją, widoczne jest jasne niebo oraz zielone korony drzew, co sugeruje montaż na wysokim tarasie lub balkonie. Zdjęcie w sposób techniczny ilustruje bezpieczną metodę instalacji osłon zewnętrznych w sytuacjach, gdy konieczne jest wykorzystanie elementów konstrukcyjnych dachu zamiast elewacji budynku.

Pomalowana na brązowo podbitka dachu z widocznymi krokwiami, filarem wykończonym czerwono-brązową cegła oraz rynną widoczną ponad nią. Do jednej z krokwi przymocowany został uchwyt dachowy połączony z uchwytem ściennym do markizy Aluprof w kolorze brązowym. Powierzchnię uchwytu krokwiowego przymocowano do belki krokwi za pomocą ścisku, w celu zapewnienia idealnego dokręcenia jego powierzchni.

Analogiczny sposób montażu markizy do sufitu

Szczegółowe zbliżenie na techniczne aspekty montażu markizy tarasowej do powierzchni sufitu, widziane od spodu konstrukcji. Głównym elementem kadru jest aluminiowy uchwyt montażowy w kolorze brązowym, który mocuje profil nośny markizy do betonowego stropu lub nadproża o surowej, porowatej strukturze. Uchwyt jest solidnie przytwierdzony za pomocą dwóch śrub z ozdobnymi, półkolistymi nakrętkami typu kołpakowego do części uchwytu ściennego, w który wsunięta jest belka kwadratowa (nośna) markizy. Widoczne są również inne elementy mechanizmu, w tym mocowanie ramion oraz krawędź kasety. Z lewej strony kadru znajduje się fragment rozwiniętego poszycia markizy w intensywnym, żółto-pomarańczowym kolorze, które kontrastuje z metalicznym wykończeniem osprzętu i szarością betonu. Zdjęcie ma charakter techniczny i dokumentacyjny, pokazując precyzję wykonania instalacji oraz sposób stabilizacji całego systemu osłonowego. Perspektywa z dołu pozwala na dokładną ocenę odstępu konstrukcji od ściany oraz jakości użytych komponentów złącznych.

Zbliżenie na techniczne detale montażowe markizy Palladio, która została zainstalowana bezpośrednio do betonowego stropu balkonu lub tarasu. Na zdjęciu widoczna jest solidna konstrukcja wsporcza wykonana z aluminioum lakierowanego proszkowo na ciemny brąz, składająca się z masywnych uchwytów, śrub mocujących z nakrętkami oraz grubego profilu nośnego w formie rury kwadratowej. Konstrukcja jest przytwierdzona do surowej, betonowej powierzchni o porowatej strukturze, a obok widoczny jest fragment pionowego filara wykończonego tynkiem strukturalnym w odcieniu szarości. Tuz przy słupie wyraźnie widoczne jest łączenie elementu uchwytu sufitowego ze ściennym za pomocą dwóch śrub z zaślepkami. Pod kwadratową rura nośną widoczny jest fragment belki przedniej z zamocowaną w niej falbana w intensywnym pomarańczowym kolorze. W tle, pod kątem, widać fragmenty dachów sąsiednich budynków mieszkalnych pokrytych dachówką oraz jasne fragmenty elewacji pod bezchmurnym niebem.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY PALLADIO

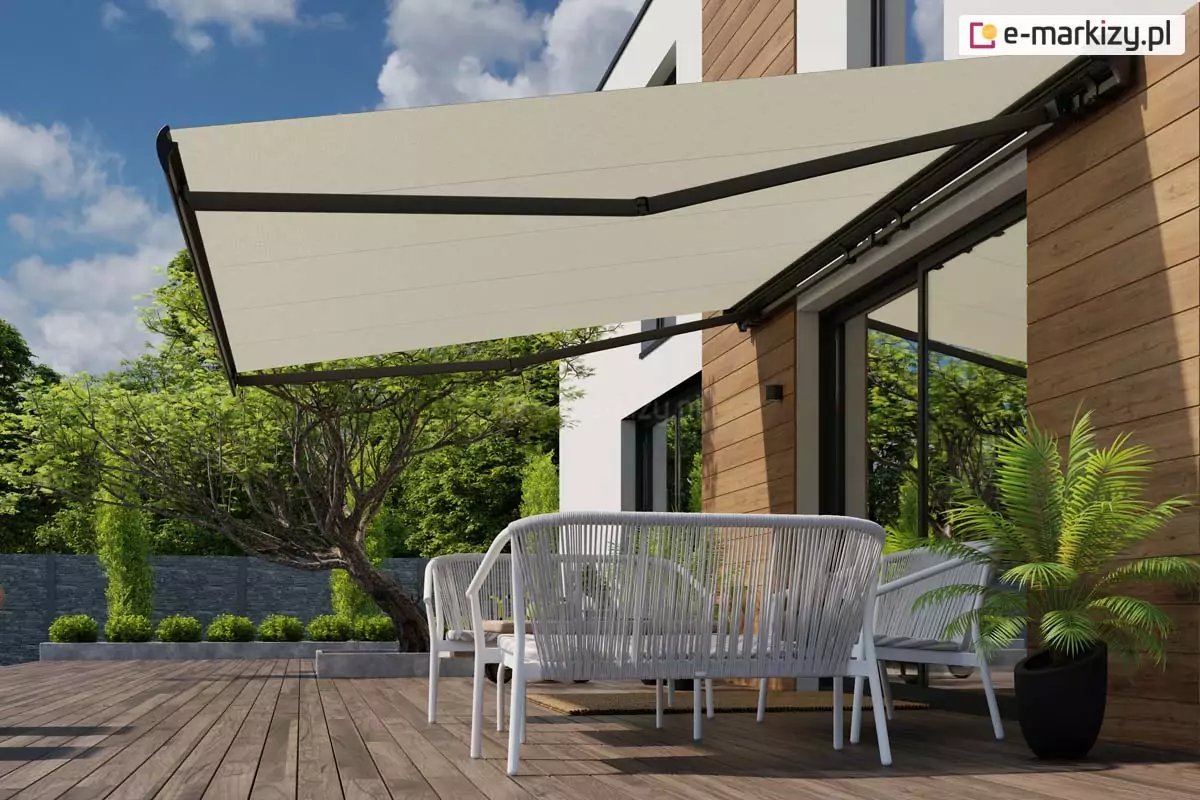

Zdjęcie prezentuje nowoczesną strefę wypoczynkową na tarasie, nad którą widać dużą markizę tarasową Palladio w kolorze jasnokremowym lub piaskowym. Markiza posiada gładkie poszycie bez wzorów, które jest rozpięte na solidnym stelażu o ciemnej, grafitowej barwie. Konstrukcja wspiera się na dwóch łamanych ramionach przegubowych, a całość jest zamontowana do elewacji nowoczesnego budynku łączącej biały tynk z elementami drewnianej oblicówki o ciepłym odcieniu. Pod markizą znajduje się zestaw białych mebli ogrodowych o ażurowej konstrukcji, w tym szeroka sofa oraz fotele, ustawione na drewnianym tarasie wykonanym z desek o widocznym usłojeniu. Po prawej stronie w czarnej donicy rośnie zielona palma, a w tle widać starannie wypielęgnowany ogród z gęstą koroną drzewa, zielonymi krzewami oraz niskim murkiem wykonanym z szarego kamienia lub betonu. Scena ukazuje słoneczny dzień z wyraźnymi cieniami rzucanymi przez markizę, co podkreśla jej funkcjonalność w zacienianiu przestrzeni rekreacyjnej. Niebo jest jasnobłękitne z nielicznymi, białymi, puszystymi chmurami.

Zdjęcie prezentuje aranżację strefy wypoczynkowej przy nowoczesnym domu z basenem, osłoniętej szeroką markizą tarasową Palladio Aluprof. Elewacja budynku wykonana jest w ciemnej, niemal czarnej kolorystyce, co tworzy spójną całość z antracytową konstrukcją markizy. Poszycie zadaszenia stanowi gładka tkanina w kolorze jasnoszarym, która jest w pełni rozłożona na stabilnych, przegubowych ramionach. Pod markizą znajduje się przeszklone wyjście na taras, w którym odbija się otaczająca zieleń. Na drewnianym pomoście tarasowym ustawiono nowoczesne meble ogrodowe: jasne fotele o ażurowym splocie oraz leżaki z fioletowymi poduszkami. Na pierwszym planie widoczny jest fragment basenu z błękitną wodą i mozaikowym wykończeniem dna, przy którym zamontowano metalowe, chromowane drabinki wejściowe. W tle rozpościera się widok na gęsty, zielony ogród oraz błękitne niebo z delikatnymi chmurami.

Markiza Palladio z grafitową konstrukcją oraz rozwiniętym w pełni beżowym poszyciem, zamocowana do ściany piętrowego budynku, tuż nad dużym oknem tarasowym o antracytowej ramie. Po lewej stronie okna na tarasie ustawiono wysoką czarną doniczkę z plamą. Przed drzwiami tarasowymi na drewnianym tarasie ułożono dywanik z kokosa, a obok niego ustawiono trzy ławeczki wokół niskiego stolika. Plecione oparcia ławeczek oraz ich nóżki wykonano w kolorze białym. W tle za narożnikiem budynku widoczne zielone rośliny w ogrodzie a za szarym murem wysokie drzewa liściaste na tle niebieskiego nieba, zachmurzonego tuż nad horyzontem.

Parterowy budynek o jasnej fasadzie z dużym szyldem "Cafe & Restaurant" pod którym zamocowano markizę Palladio firmy Aluprof z konstrukcją o srebrzystografitowym kolorze oraz zieloną tkaniną poszycia. Markiza Tarasowa Palladio - Galeria Zdjęć nad restauracją zacienia wejście do restauracji, a pod nią rozstawiono stoliki z zielonymi krzesełkami. Ponad budynkiem widoczne drzewa oraz niebo.

Markiza Palladio zamocowana do białej ściany pod napisem "restaurant" zacienia wejście do restauracji oraz duże przeszklenia zasłonięte częściowo żaluzjami fasadowymi. W szklanych drzwiach wejściowych odbijają się ustawione w ogródku restauracji stoliki z krzesłami dla klientów.

Zewnętrzny ogródek kawiarni i restauracji o nazwie „Cafe & Restaurant”, nad którym zamontowano szeroką, rozkładaną markizę o gładkim poszyciu w kolorze żywej, jasnej zieleni - model Palladio Aluprof. Markiza opiera się na srebrnej, aluminiowej konstrukcji z grubą, zaokrągloną belką przednią, która nadaje całości nowoczesny wygląd. Została ona przytwierdzona do białej fasady parterowego budynku, na której widnieje duży napis z nazwą lokalu oraz okrągły logotyp z filiżanką kawy. Pod zadaszeniem znajduje się przestronny taras wyłożony jasnoszarymi płytami, na którym ustawiono liczne stoliki z ciemnymi, błyszczącymi blatami oraz dopasowane do nich krzesła z okrągłymi siedziskami i oparciami w kolorze butelkowej zieleni. Przeszklone ściany restauracji, osłonięte od wewnątrz poziomymi żaluzjami, odbijają otoczenie, w tym zaparkowane w oddali samochody. Po prawej stronie widoczny jest pionowy filar wykonany z szarej cegły oraz fragment nowoczesnej pergoli. Całość sceny jest oświetlona pełnym słońcem, tworząc wyraźną linię cienia rzucanego przez zieloną markizę na stoliki i posadzkę, co podkreśla jej funkcję ochronną w słoneczny dzień. W tle widoczne są zielone drzewa oraz bezchmurne, błękitne niebo.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy tarasowej Palladio firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
