Montaż markizy Piano Mol

Markizy firmy MOL - model Piano bez kasety i falbany, z białą konstrukcją, widocznymi złożonymi ramionami oraz zwiniętym poszyciem w kremowe, beżowe i brązowe pasy, ukazana na białym tle.

Sposoby Montażu Markizy Piano

Montaż markizy Piano: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Montaż markizy Piano Mol – Rodzaje

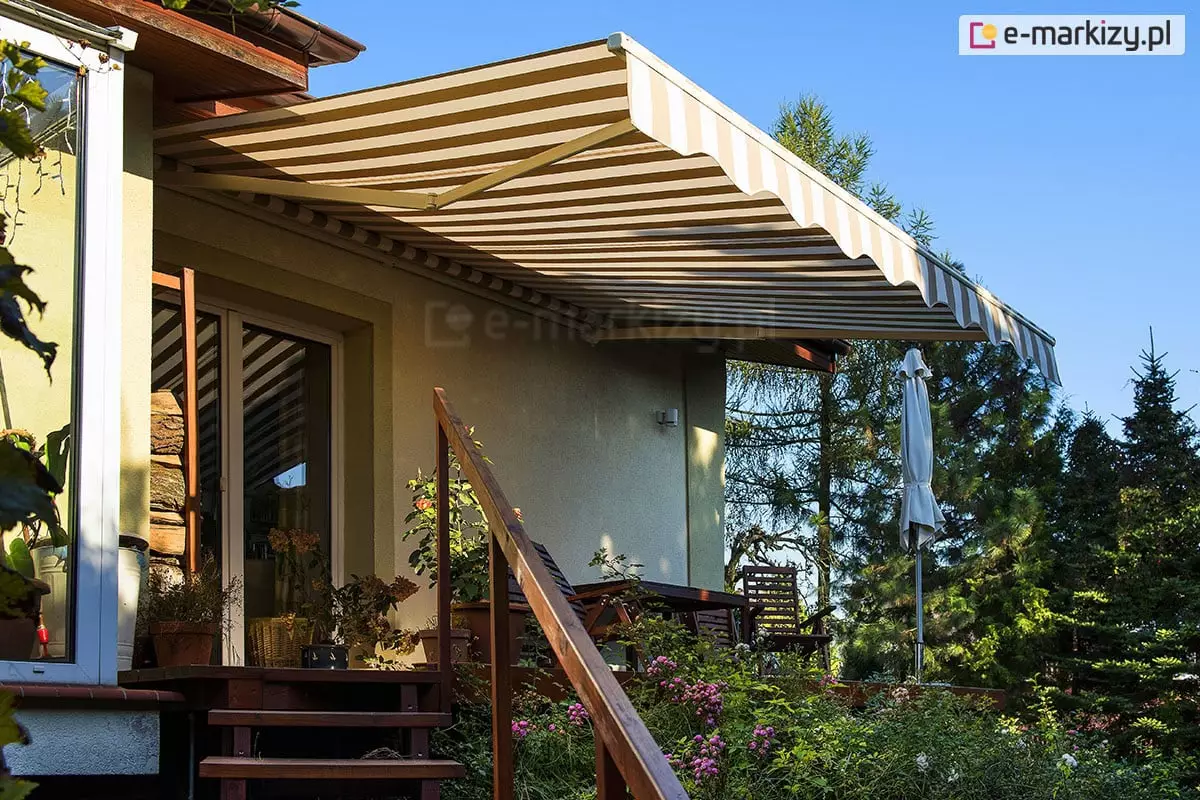

Zdjęcie prezentuje w pełni rozłożoną markizę Piano, zamontowaną na bocznej ścianie tradycyjnego domu z ogrodem. Poszycie markizy charakteryzuje się klasycznym wzorem w szerokie, poziome pasy w kolorach piaskowego beżu i bieli. Tkanina jest precyzyjnie napięta na aluminiowych ramionach przegubowych o białym wykończeniu, które harmonizuje z kolorystyką poszycia. Przednia krawędź markizy Piano została zakończona ozdobną, falistą falbaną z białą lamówką. Konstrukcja jest zamontowana na beżowej elewacji budynku, tuż obok drewnianych schodów prowadzących na podwyższony taras. Wokół tarasu widoczna jest bujna roślinność, w tym kwitnące na różowo krzewy oraz wysokie drzewa iglaste, które tworzą naturalne tło. Na samym tarasie znajdują się drewniane meble ogrodowe oraz złożony parasol przeciwsłoneczny. Mocne światło słoneczne pada na powierzchnię markizy Piano, podkreślając jej funkcję ochronną i tworząc wyraźną strefę cienia nad wejściem do domu.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Zdjęcie przedstawia rysunek techniczny w formie izometrycznego szkicu, który prezentuje profesjonalny uchwyt ścienny do markiz MOL. Element został narysowany przy użyciu wyraźnych, czarnych linii konturowych na białym tle, z naniesionym cieniowaniem w odcieniach szarości, co nadaje mu trójwymiarowy charakter. Konstrukcja uchwytu opiera się na masywnym profilu w kształcie litery L, przeznaczonym do montażu pionowego na elewacji budynku. Górna część wspornika posiada centralnie umieszczony otwór montażowy na śrubę kotwiącą. Główną cechą elementu jest szerokie gniazdo w kształcie koryta, zaprojektowane tak, aby stabilnie osadzić kwadratową belkę nośną markizy. Przez dolną i środkową półkę uchwytu przechodzi długa, pionowa śruba stabilizująca z łbem imbusowym na dole oraz nakrętką kontrującą na górze, co pozwala na trwałe zablokowanie profilu markizy i zabezpieczenie go przed wysunięciem. Powierzchnia odlewu posiada widoczne wzmocnienia konstrukcyjne w narożnikach, co gwarantuje wysoką odporność na obciążenia statyczne i dynamiczne. Uchwyt ścienny do markiz MOL wykazuje precyzyjne wykończenie krawędzi oraz ergonomiczną budowę, typową dla systemów osłonowych klasy premium.

Rysunek techniczny oraz wizualizacja 3D szarego, metalowego uchwytu montażowego (prawdopodobnie wspornika markizy), przedstawionego w pięciu różnych rzutach na białym tle. Wizualizacja izometryczna (po lewej): Ukazuje bryłę elementu w kolorze antracytowym/szarym. Uchwyt ma kształt litery „L” z dodatkowym wzmocnieniem poprzecznym. Pionowa ścianka posiada podłużny otwór montażowy (fasolkę), a dwie poziome półki są zakończone wyprofilowanymi krawędziami. W dolnej i środkowej części widoczne są okrągłe otwory. Widok z przodu (środek, góra): Prezentuje pionową płaszczyznę z centralnie umieszczonym poziomym otworem o zaokrąglonych brzegach. Widok z góry (środek, dół): Przedstawia górną powierzchnię dolnej półki z widocznym otworem montażowym umieszczonym blisko zewnętrznej krawędzi. Przekroje boczne (po prawej): Dwa schematyczne rysunki profilu (lewy i prawy bok). Ukazują one wewnętrzną strukturę wspornika, w tym charakterystyczne wycięcia, wypustki na końcach poziomych ramion oraz zaokrąglone przejście między pionową a poziomą częścią konstrukcji.

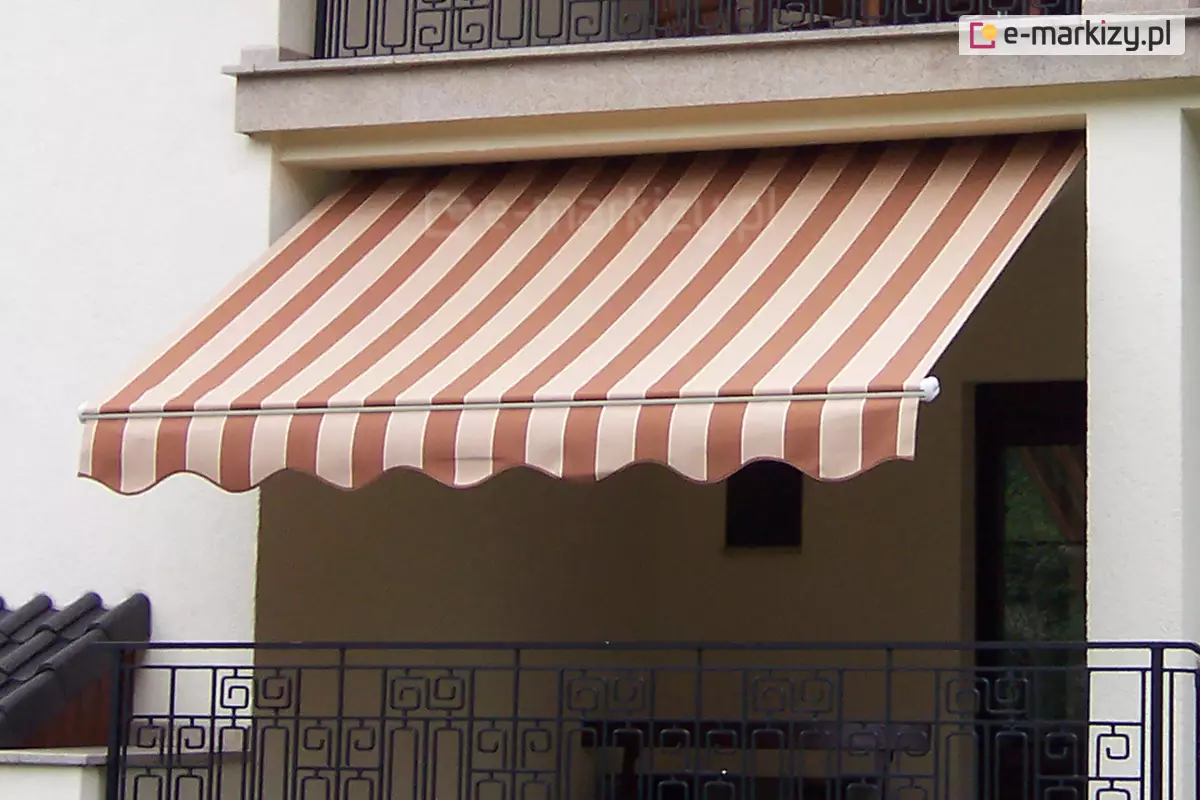

Zdjęcie prezentuje montaż markizy Piano MOL do sufitu. Na obrazie przedstawiono klasyczną markizę Piano na balkon, zamontowaną we wnęce loggii nowoczesnego, białego budynku mieszkalnego. Poszycie markizy wykonane jest z trwałej tkaniny w szerokie, pionowe pasy w kolorach ceglanego brązu oraz jasnego beżu, co tworzy elegancki kontrast z jasną elewacją. Materiał jest w pełni rozwinięty i napięty na konstrukcji, skutecznie osłaniając przestrzeń balkonu przed słońcem. Przednia krawędź, jaką posiada markiza Piano na balkon, wykończona jest ozdobną falbaną o falistym kształcie, obszytą lamówką dopasowaną kolorystycznie do ciemniejszych pasów tkaniny. Aluminiowy profil frontowy oraz widoczne zaślepki boczne są polakierowane na czysty, biały kolor. Poniżej linii markizy widoczna jest ozdobna, czarna balustrada balkonowa o geometrycznym wzorze, a powyżej znajduje się fragment kolejnego balkonu z podobną barierką. Markiza Piano na balkon została zainstalowana pod stropem wyższej kondygnacji, co zapewnia stabilność montażu i estetyczne domknięcie wnęki balkonowej.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie przedstawia rysunek techniczny w rzucie aksonometrycznym, prezentujący profesjonalny uchwyt sufitowy do markiz MOL. Element jest przedstawiony w formie czarno-białego szkicu z delikatnym cieniowaniem, co podkreśla jego przestrzenną, geometryczną formę. Główny korpus uchwytu ma kształt masywnej, otwartej od przodu kostki o wzmocnionych ściankach bocznych. Górna płaszczyzna wspornika, przeznaczona do styku z sufitem, jest płaska i posiada dwa otwory montażowe służące do przykręcenia elementu do stropu. W dolnej części konstrukcji znajduje się zintegrowane gniazdo montażowe w kształcie litery U, zaprojektowane do stabilnego osadzenia kwadratowej belki nośnej markizy. Mechanizm blokujący belkę składa się z pionowej śruby imbusowej z podkładką, która przechodzi przez dolną podstawę uchwytu. Na końcu śruby, wewnątrz gniazda, znajduje się nakrętka, która poprzez dokręcanie dociska profil markizy, zapewniając sztywne i bezpieczne połączenie. Po prawej stronie rysunku, obok głównego korpusu, przedstawiono dodatkowy element maskujący – estetyczną zaślepkę o zaokrąglonym kształcie, która służy do zakrycia frontowej części mechanizmu po zakończeniu montażu. Całość konstrukcji cechuje się technicznym, industrialnym designem i jest dedykowana do montażu systemów osłonowych MOL wszędzie tam, gdzie instalacja ścienna jest niemożliwa.

Grafika przedstawia trójwymiarowy model oraz rzuty techniczne uchwytu montażowego wykonanego z metalu (prawdopodobnie aluminium) w kolorze szarym. Widok izometryczny (po lewej): Ukazuje bryłę uchwytu o konstrukcji komorowej. Widoczne są dwie główne platformy poziome z wyciętymi owalnymi otworami montażowymi (fasolkami). Środkowa część posiada pionowe wsporniki tworzące otwartą przestrzeń wewnątrz profilu. Dolna część zakończona jest płaską stopą z pojedynczym otworem. Widok z góry i z boku (w środku): Dwa rzuty prezentujące rozmieszczenie otworów montażowych na płaskich powierzchniach uchwytu oraz proporcje grubości ścianek elementu. Przekroje poprzeczne (po prawej): Dwa schematyczne rysunki techniczne pokazujące wewnętrzną geometrię profilu. Widoczne są zróżnicowane grubości ścianek, wewnętrzne wzmocnienia, puste komory o kwadratowym i prostokątnym przekroju oraz specjalnie ukształtowane wypustki prowadzące lub montażowe. Dolny przekrój jest lustrzanym odbiciem górnego względem osi poziomej.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Grafika przedstawia technologiczną wizualizację oraz rzuty geometryczne metalowego uchwytu montażowego, przeznaczonego do instalacji systemów osłonowych. Element wykonany jest z płaskownika giętego pod kątem prostym, w kolorze ciemnoszarym/antracytowym. Wizualizacja 3D (po lewej): Przedstawia uchwyt w perspektywie. Widoczna jest długa, pionowa płyta główna ze ściętym górnym narożnikiem oraz prostopadle zagięta mniejsza stopa montażowa u dołu. Na bocznej stopie znajdują się dwa okrągłe otwory, natomiast w górnej części płyty głównej widoczna jest grupa czterech otworów o fasolkowym (owalnym) kształcie, rozmieszczonych w różnych orientacjach. Rzut z przodu (środek, góra): Płaski widok głównej płyty uchwytu, podkreślający układ otworów regulacyjnych na górze oraz charakterystyczne wcięcie na lewej krawędzi profilu. Rzut z góry (środek, dół): Schematyczny widok profilu w kształcie litery „L”, obrazujący grubość zastosowanego materiału oraz kąt gięcia elementu. Rzuty boczne i przekroje (po prawej): Dwa pionowe rysunki techniczne ukazujące element z boku. Górny rzut pokazuje stopę montażową skierowaną w lewo, z wyraźnie zaznaczonymi dwoma punktami mocowania. Dolny rzut stanowi lustrzane odbicie, prezentując stopę skierowaną w prawo.

Zdjęcie przedstawia szczegółowy schemat techniczny oraz instrukcję montażu, której głównym elementem jest uchwyt krokwiowy do markiz MOL w wariancie standardowym. Na białym tle zaprezentowano rysunek złożeniowy typu „exploded view”, ilustrujący sposób mocowania systemu do drewnianej krokwi o grubości 80 mm. Centralną część grafiki zajmuje długa, pionowa płyta stalowa stanowiąca właściwy wspornik krokwiowy, która jest montowana bocznie do belki dachowej. Po lewej stronie krokwi widoczna jest mniejsza płyta dociskowa, a całość łączona jest przelotowo za pomocą czterech długich śrub o oznaczeniu 4xM12x110, zabezpieczonych ośmioma podkładkami i czterema nakrętkami M12.W dolnej części wspornika krokwiowego znajduje się sekcja opisana jako montaż wspornika ściennego. Przedstawia ona sposób przykręcenia właściwego uchwytu trzymającego belkę markizy do dolnej części płaskownika krokwiowego. Do tego połączenia wykorzystywane są dwie śruby M12x40, cztery podkładki oraz dwie nakrętki. Po lewej stronie grafiki umieszczono pomocniczy widok izometryczny gotowego, skręconego zestawu, który pokazuje, jak uchwyt krokwiowy do markiz MOL stabilnie zwisa poniżej krawędzi dachu, tworząc punkt kotwiczenia dla osłony przeciwsłonecznej. Wszystkie elementy złączne są precyzyjnie opisane za pomocą linii pomocniczych i czcionki technicznej, co nadaje całości charakter profesjonalnej dokumentacji montażowej.
