Montaż markizy Presto MOL

Sposoby montażu markizy Presto

Montaż markizy Presto: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty stosowane do montażu sufitowego. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów na suficie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Montaż markizy Presto MOL do Sufitu

Markiza posiada dwa skrajne, uniwersalne uchwyty sufitowe, które malowane są pod kolor konstrukcji.

Aktualnie markiza nie posiada opcji montażu do ściany. W przypadku takiej potrzeby sprawdź produkt Presto Plus.

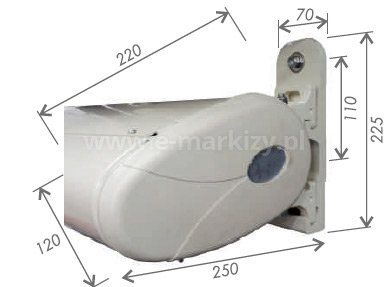

Wymiary kasety markizy Presto MOL oraz jej uchwytu ściennego naniesione na zdjęcie kasety. Wymiar uchwytu podany w milimetrach oznaczony strzałkami dwukierunkowymi wynosi: szerokość 70, wysokość 225, odległość w osi mocowania 110. Wymiary kasety: wysokość 120, szerokość 220, głębokość z mocowaniem 250.

Wymiary kasety markizy Presto Mol w przypadku montażu do sufitu wpisane zostały na zdjęcie kasety. Wysokość samej kasety wyznaczono dwukierunkową strzałką z opisem po prawej "12 cm". Szerokość kasety wyznaczono dwukierunkową strzałka z podpisem pod spodem "22 cm". W dolnej części wskazano głębokość kasety przy montażu do sufitu i opisano ją za pomocą dwukierunkowej strzałki z podpisem pod nią "25 cm". Na zdjęciu zaprezentowano montaż markizy Presto MOL do sufitu.

Film z Montażu Markizy (zmiana: teraz możliwy wyłącznie montaż do sufitu):

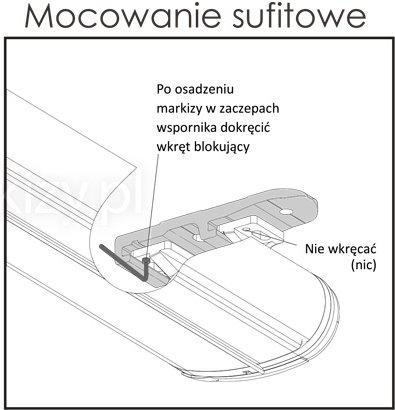

Schemat techniczny przedstawiający instrukcję mocowania sufitowego markizy w pełnej kasecie. Rysunek liniowy ukazuje przekrój boczny kasety markizy wsunętej w dedykowany wspornik sufitowy. Na schemacie widoczny jest klucz imbusowy umieszczony w dolnej części uchwytu, z podpisem instruktażowym: „Po osadzeniu markizy w zaczepach wspornika dokręcić wkręt blokujący”. Dodatkowo, strzałka wskazuje na pusty otwór montażowy z wyraźnym ostrzeżeniem: „Nie wkręcać (nic)”. Ilustracja ma charakter edukacyjny, wyjaśniając prawidłowy sposób zabezpieczenia konstrukcji w uchwycie po jej zamontowaniu na suficie.

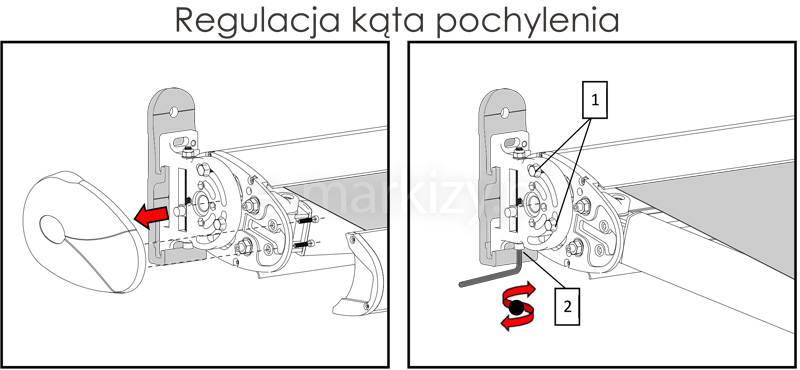

Rysunek techniczny w formie schematu instruktażowego, zatytułowany „Regulacja kąta pochylenia”, przedstawiający proces nastawy markizy tarasowej w dwóch krokach. Lewa strona schematu: Prezentuje demontaż bocznej osłony markizy; czerwona strzałka wskazuje kierunek zdejmowania owalnej maskownicy, odsłaniając wewnętrzny mechanizm wspornika z widocznymi śrubami i profilami konstrukcyjnymi. Prawa strona schematu: Przedstawia procedurę regulacji na odsłoniętym mechanizmie. Cyfra „1” wskazuje na poluzowanie dwóch bocznych śrub blokujących na okrągłym elemencie obrotowym. Cyfra „2” wskazuje na użycie klucza imbusowego w dolnej części wspornika; czerwona, zakrzywiona strzałka pod kluczem symbolizuje ruch obrotowy niezbędny do zmiany kąta nachylenia ramienia markizy. Detale: Całość wykonana jest w formie czarno-białego szkicu technicznego z wyraźnymi akcentami w kolorze czerwonym (strzałki kierunkowe).
