Montaż moskitiery dachowej

1a. Mocowanie prowadnic i kasety do ściany bezpośrednio, za pomocą wkrętów

Mocowanie kasety oraz prowadnic odbywa się za pomocą wkrętów. W tym celu należy we własnym zakresie wykonać otwory montażowe. Wkręty można wkręcić „od czoła” prowadnic lub od jej boku (wnętrza). Kaseta natomiast jest elementem samonośnym i nie wymaga przykręcenia. Dla lepszej stabilności dopuszcza się jej przykręcenie do powierzchni.

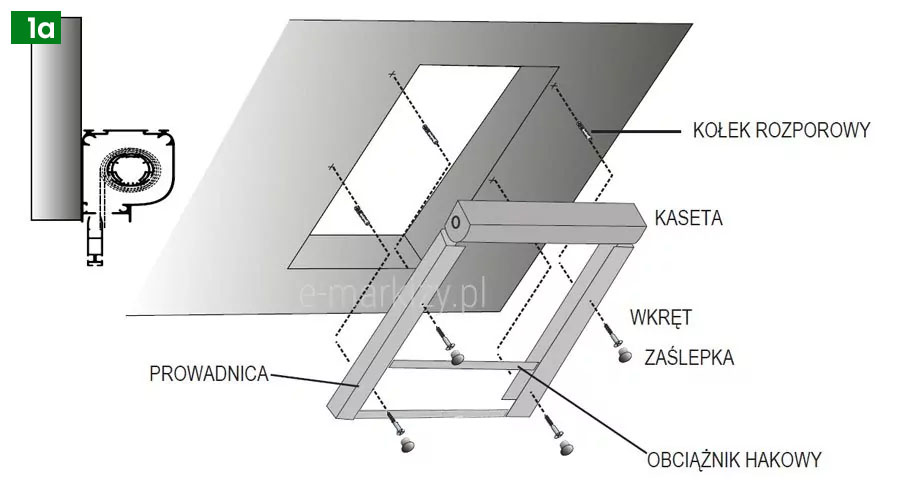

Schemat techniczny przedstawiający sposób montażu moskitiery rolowanej do okna dachowego do ściany poza wnęką okienną. Rysunek składa się z trzech głównych części: przekroju bocznego mechanizmu, wizualizacji perspektywicznej montażu oraz podpisów elementów składowych. W lewym górnym rogu widoczny jest pionowy przekrój kasety, pokazujący zwiniętą siatkę na wałku wewnątrz obudowy oraz sposób, w jaki tkanina wychodzi z mechanizmu w dół. Centralna część grafiki ukazuje skośną płaszczyznę ściany z prostokątnym otworem okiennym, do którego dopasowywana jest konstrukcja moskitiery. System składa się z górnej kasety, dwóch bocznych prowadnic oraz dolnego obciążnika hakowego. Na schemacie zaznaczono za pomocą linii przerywanych punkty montażowe, w których kołek rozporowy umieszczany jest w ścianie, a następnie wkręt mocuje ramę prowadnicy, co jest finalnie maskowane przez element określony jako zaślepka. Całość ilustracji ma charakter instruktażowy i techniczny, wykonany w odcieniach szarości z wyraźnymi czarnymi liniami pomocniczymi i polskimi nazwami części systemu rolowanego.

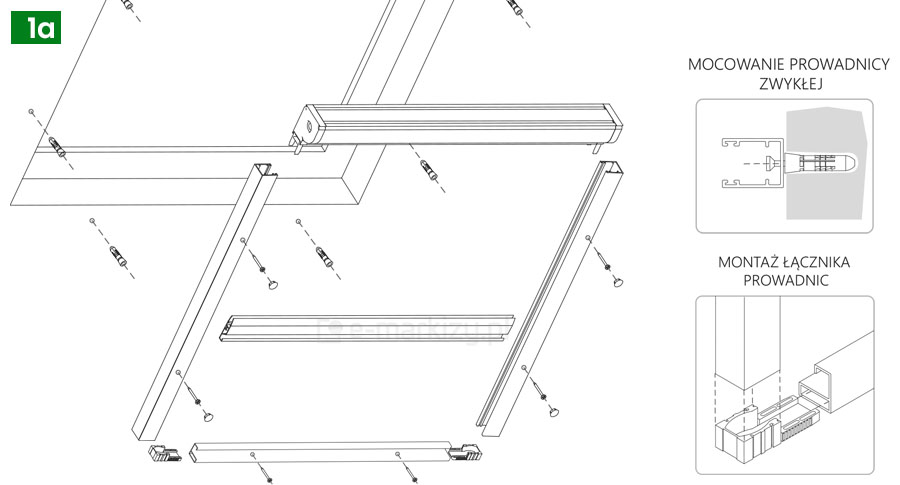

Rysunek techniczny oznaczony zielonym symbolem 1a, przedstawiający instrukcję składania i instalacji produktu, jakim jest moskitiera do okna dachowego rolowana w wersji ze zwykłymi prowadnicami. Główna grafika to schematyczny widok izometryczny ramy, na którą składa się pozioma kaseta górna, dwie pionowe prowadnice boczne oraz dolna listwa wykończeniowa. Proces montażu został zilustrowany za pomocą linii przerywanych, wskazujących punkty kotwienia wkrętów i kołków rozporowych w podłożu, przechodzących bezpośrednio przez otwory w profilach aluminiowych. W dolnej części konstrukcji widoczne są detale plastikowych łączników narożnych, które spajają pionowe prowadnice z dolną listwą. Po prawej stronie arkusza umieszczono dwa powiększone schematy pomocnicze w osobnych ramkach. Górny schemat o nazwie Mocowanie prowadnicy zwykłej obrazuje przekrój poprzeczny profilu przylegającego bezpośrednio do ściany wnęki okiennej wraz z osadzonym kołkiem rozporowym. Dolny rysunek pod nazwą Montaż łącznika prowadnic pokazuje w powiększeniu sposób wsunięcia bocznej prowadnicy w narożny element konstrukcyjny. Całość opracowania ma charakter techniczny i instruktażowy, wykonany przy użyciu czarnej kreski na białym tle, co zapewnia wysoką czytelność poszczególnych komponentów systemu moskitiery.

2b. Mocowanie prowadnic i kasety do ściany za pomocą kostek montażowych

Montaż kasety oraz prowadnic odbywa się za pomocą kostek montażowe które są wsunięte w prowadnice oraz kasetę. Kostki są regulowane i można je dowolnie przesuwać aby odpowiednio je ustawić. Podczas pomiaru należy zwrócić uwagę, że szerokość oraz wysokość podaję się bez ich uwzględnienia (szczegóły na stronie z pomiarem moskitiery)

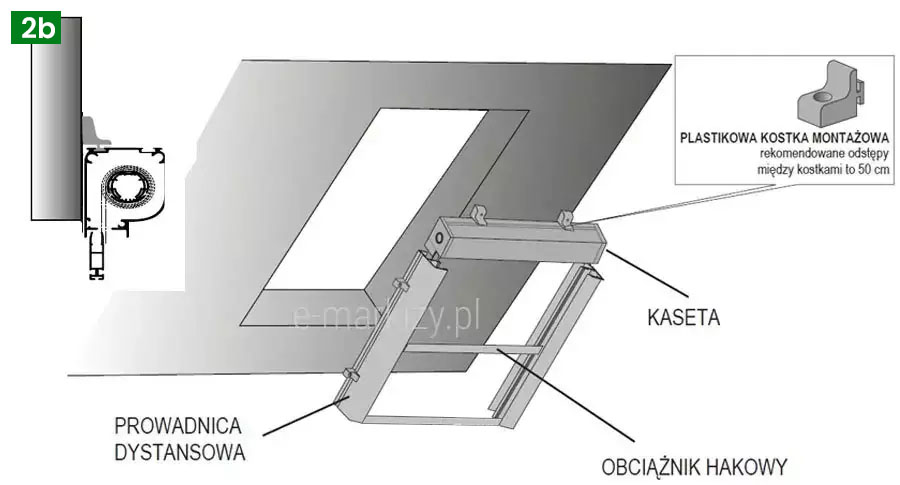

Rysunek techniczny Montaż moskitiery dachowej oznaczony zielonym kwadratem z symbolem 2b, prezentujący proces instalacji produktu, jakim jest moskitiera dachowa rolowana w wersji z prowadnicami dystansowymi oraz kostkami montażowymi. Grafika łączy w sobie przekrój boczny mechanizmu, wizualizację montażu na wnęce okiennej oraz instrukcję zastosowania elementów pomocniczych. W lewej części obrazu widoczny jest pionowy przekrój kasety zamontowanej na ścianie, pokazujący zwiniętą siatkę na wałku oraz sposób wysuwania się tkaniny przez dolną szczelinę. Centralny element to schematyczny rysunek wnęki okiennej na skośnej ścianie, do której przykładana jest aluminiowa rama moskitiery składająca się z kasety górnej, prowadnic bocznych i dolnego obciążnika hakowego. Cechą charakterystyczną tego modelu są widoczne na profilach uchwyty montażowe. Po prawej stronie, w wydzielonej ramce, znajduje się powiększony rysunek plastikowej kostki montażowej wraz z informacją tekstową, że są to rekomendowane odstępy między kostkami wynoszące do 50 cm. Kostki te służą jako dystans między ścianą a profilem, co pozwala na odsunięcie konstrukcji od okna. Całość opracowania jest wykonana w formie przejrzystego schematu instruktażowego w kolorystyce biało-szarej z czarnymi liniami pomocniczymi i polskojęzyczną terminologią techniczną.

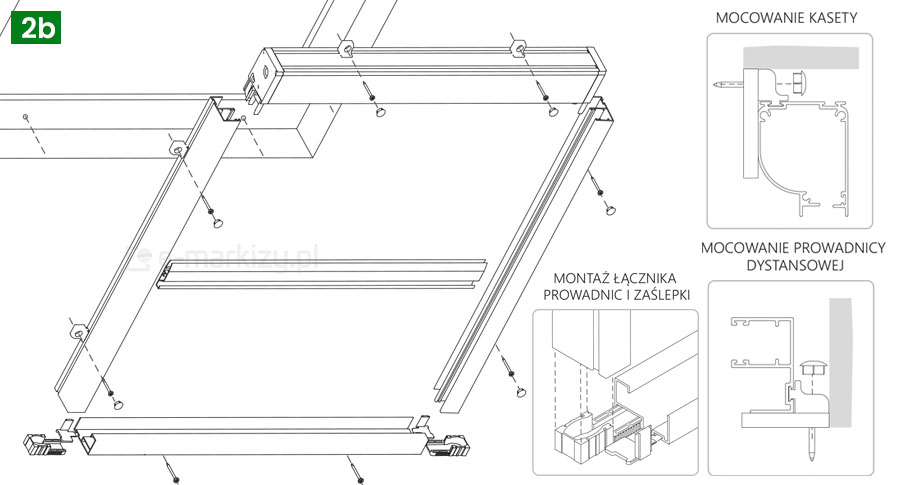

Rysunek techniczny oznaczony symbolem 2b przedstawiający szczegółowe detale konstrukcyjne i instrukcję montażu produktu, jakim jest moskitiera do okna dachowego rolowana w wariancie z prowadnicami dystansowymi i mocowaniem za pomocą kostek dystansowych. Główna część grafiki to rzut izometryczny rozłożonej ramy moskitiery, na który składają się górna kaseta, dwie prowadnice boczne oraz dolna listwa hakowa z widocznymi łącznikami narożnymi. Linie przerywane wskazują miejsca wprowadzenia wkrętów montażowych przez dedykowane uchwyty-kostki,łebki wkrętów po dokręceniu są maskowane za pomocą okrągłych zaślepek. Po prawej stronie umieszczono trzy mniejsze schematy pomocnicze w ramkach. Górny schemat boczny zatytułowany Mocowanie kasety obrazuje profil kasety przylegający do ściany, z zaznaczonym miejscem na kołek rozporowy i wkręt przechodzący przez kostkę montażową wczepioną w rowek w kasecie. Środkowy schemat pod nazwą Montaż łącznika prowadnic i zaślepki pokazuje w powiększeniu sposób łączenia pionowej prowadnicy z dolnym elementem wykończeniowym systemu. Dolny schemat zatytułowany Mocowanie prowadnicy dystansowej przedstawia przekrój poprzeczny profilu bocznego, który jest odsunięty od płaszczyzny ściany, co pozwala na swobodną pracę mechanizmu w oknach z wystającymi klamkami lub okuciami. Całość ilustracji jest utrzymana w profesjonalnej stylistyce kreślarskiej, wykorzystującej czarne linie i szare wypełnienia na białym tle, z wyraźnymi opisami poszczególnych etapów instalacji.

Montaż moskitiery dachowej – potrzebne akcesoria

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).
