Montaż moskitiery rolowanej poziomej

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

Montaż moskitiery rolowanej poziomej – Sposoby

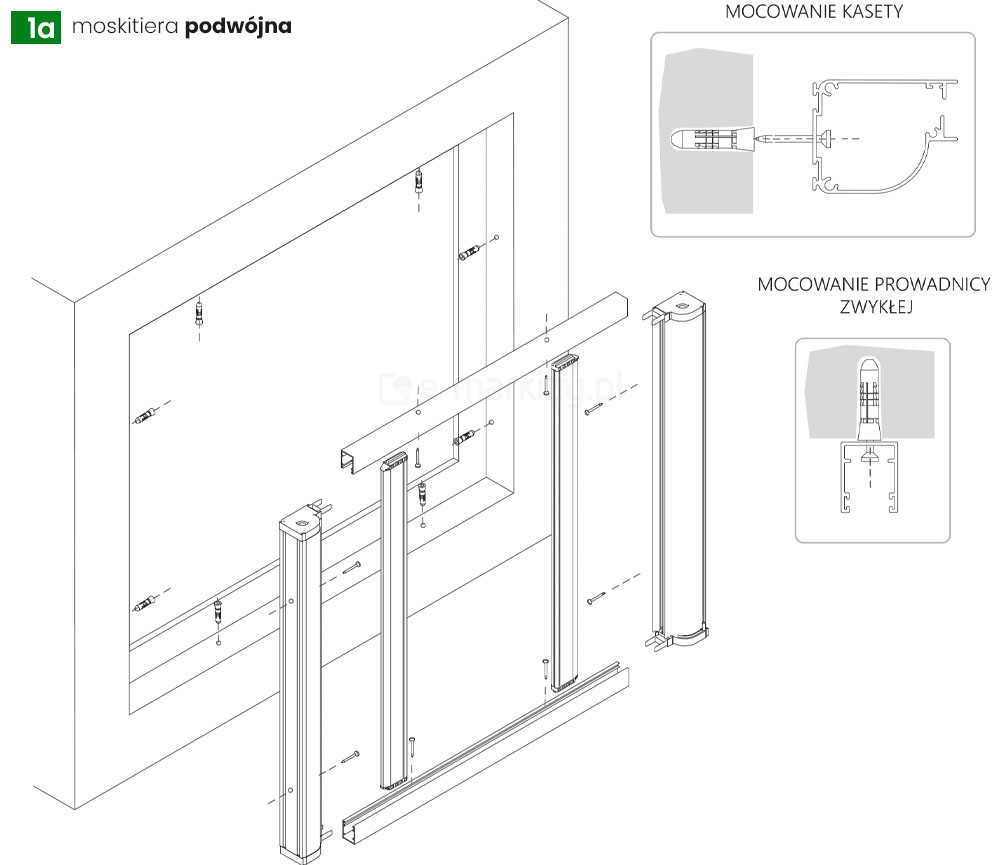

1a. Montaż moskitiery do wnęki. Prowadnica pojedyncza (nie dystansowa)

Standardowo kaseta jest mocowana do prowadnic (na wczepy) i nie ma potrzeby jej osobnego zamocowania (przykręcenia). W razie potrzeby kasetę możemy zamocować za pomocą klipów montażowych, które mają wysokość około 5mm. Prowadnice o wymiarach 27x22mm montowane bezpośrednio do wnęki.

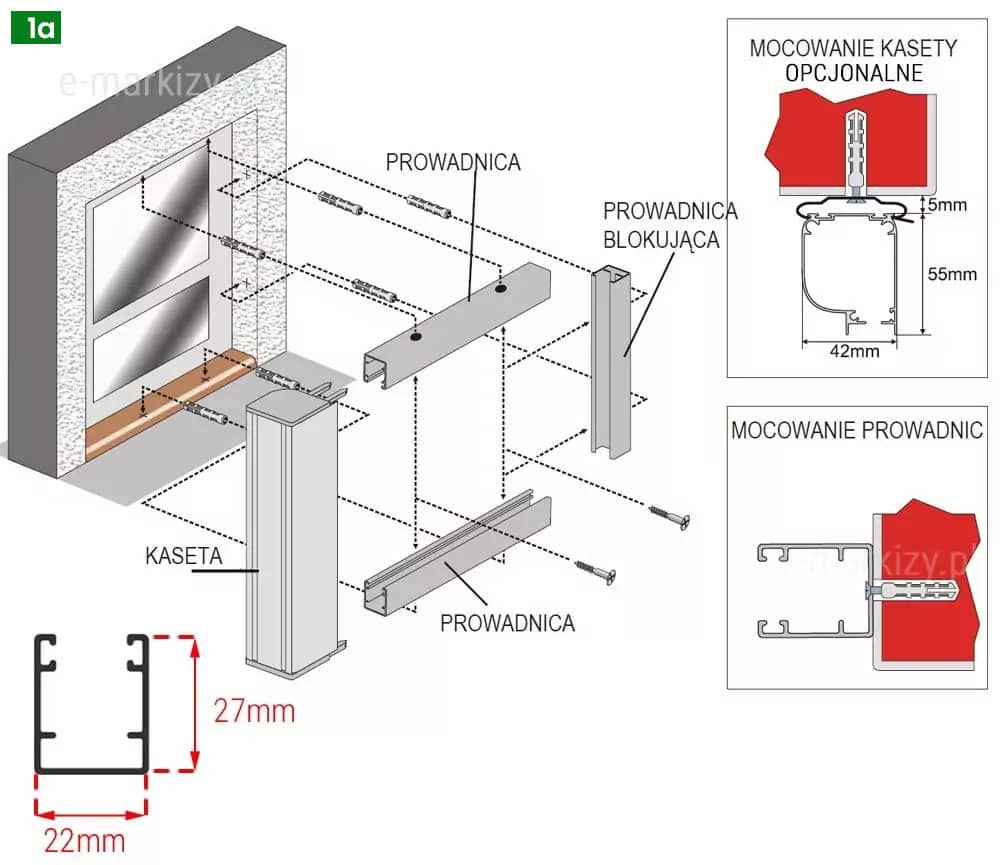

Rysunek techniczny oznaczony symbolem 1a przedstawia szczegółowy schemat montażu produktu, jakim jest moskitiera drzwiowa rolowana w wersji standardowej, prezentujący sposób instalacji profilu kasetowego oraz prowadnic w świetle wnęki drzwiowej. Główna ilustracja ukazuje widok izometryczny otworu w elewacji budynku, do którego montowana jest aluminiowa konstrukcja składająca się z pionowej kasety, prowadnicy górnej i dolnej oraz profilu bocznego blokującego. Na schemacie widoczne są precyzyjne punkty nawierceń w ościeżu, w których umieszczane są kołki rozporowe, a następnie wkręty mocujące poszczególne elementy ramy. W dolnej lewej części rysunku znajduje się zwymiarowany przekrój poprzeczny prowadnicy o szerokości 22 mm i wysokości 27 mm. Prawa strona grafiki zawiera dwa panele ze szczegółami technicznymi. Górny panel pod nazwą MOCOWANIE KASETY OPCJONALNE pokazuje przekrój kasety o wymiarach 42 mm na 55 mm montowanej sufitowo (do nadproża) za pomocą wkrętu z kołkiem, z zaznaczoną szczeliną technologiczną wynoszącą 5 mm. Dolny panel zatytułowany MOCOWANIE PROWADNIC przedstawia sposób przytwierdzenia profilu prowadzącego bezpośrednio do bocznej ściany wnęki (oznaczonej kolorem czerwonym) przy użyciu wkrętu z kołkiem rozporowym. Całość dokumentacji wykonana jest w formie przejrzystego rysunku liniowego z elementami kolorystycznymi, co ułatwia identyfikację akcesoriów montażowych i poprawną orientację profili aluminiowych podczas instalacji.

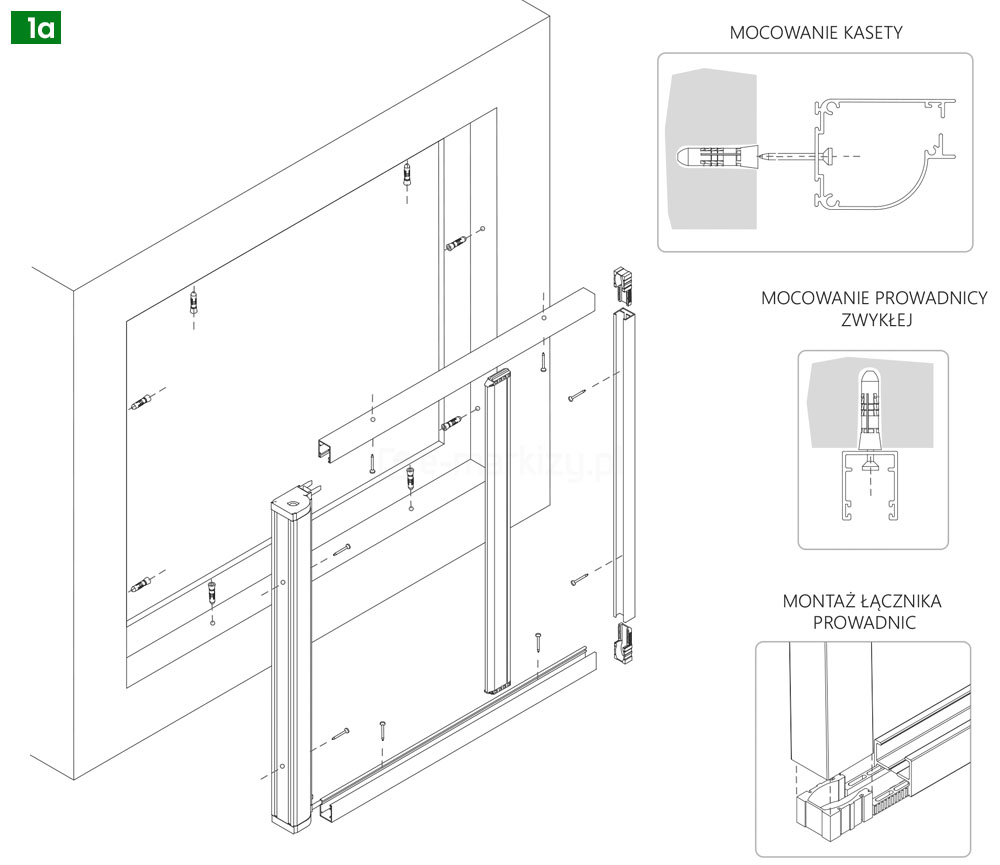

Rysunek techniczny oznaczony symbolem 1a przedstawia szczegółowy schemat montażowy produktu, jakim jest moskitiera drzwiowa rolowana z prowadnicami zwykłymi, pojedynczymi, prezentujący sposób instalacji poszczególnych komponentów w świetle otworu drzwiowego. Główna część ilustracji to rzut izometryczny wnęki okiennej lub drzwiowej, w stronę której skierowane są elementy konstrukcyjne: pionowa kaseta z mechanizmem zwijającym, prowadnica górna, prowadnica dolna oraz boczny profil zamykający. Linie pomocnicze wskazują miejsca nawierceń w ścianie, w których umieszczane są kołki rozporowe oraz wkręty mocujące ramę moskitiery bezpośrednio do podłoża. Po prawej stronie znajdują się trzy mniejsze rysunki detali, które precyzują kluczowe połączenia mechaniczne. Górny detal zatytułowany MOCOWANIE KASETY ukazuje przekrój poprzeczny aluminiowej obudowy kasety przytwierdzanej do muru za pomocą długiego wkrętu i kołka. Środkowy schemat opisany jako MOCOWANIE PROWADNICY ZWYKŁEJ przedstawia przekrój przez profil prowadzący, montowany prostopadle do powierzchni wnęki. Dolny rysunek o nazwie MONTAŻ ŁĄCZNIKA PROWADNIC prezentuje zbliżenie na dolny węzeł konstrukcyjny, gdzie plastikowy element łączący scala prowadnicę poziomą z pionowym profilem ramy, zapewniając stabilność i płynne prowadzenie siatki. Całość grafiki wykonana jest w formie przejrzystego szkicu technicznego z czarnymi konturami na białym tle, co ułatwia identyfikację akcesoriów montażowych takich jak śruby, zaślepki i łączniki kątowe.

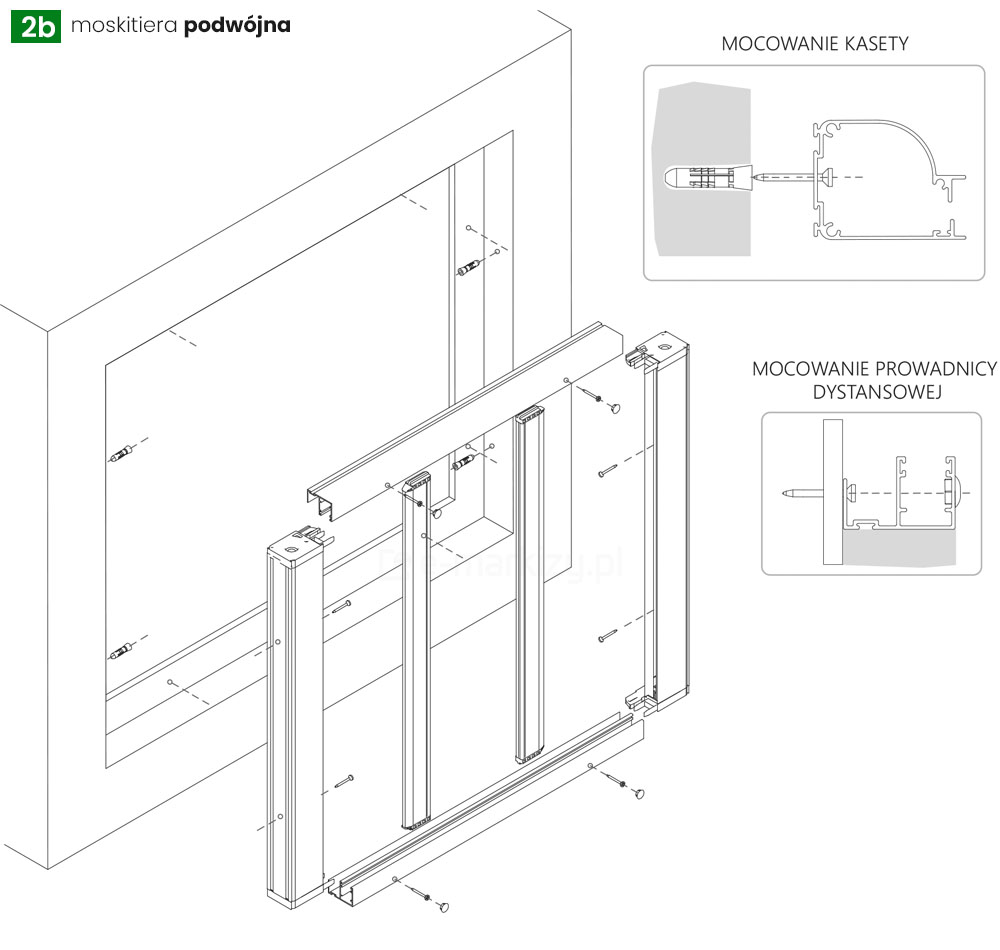

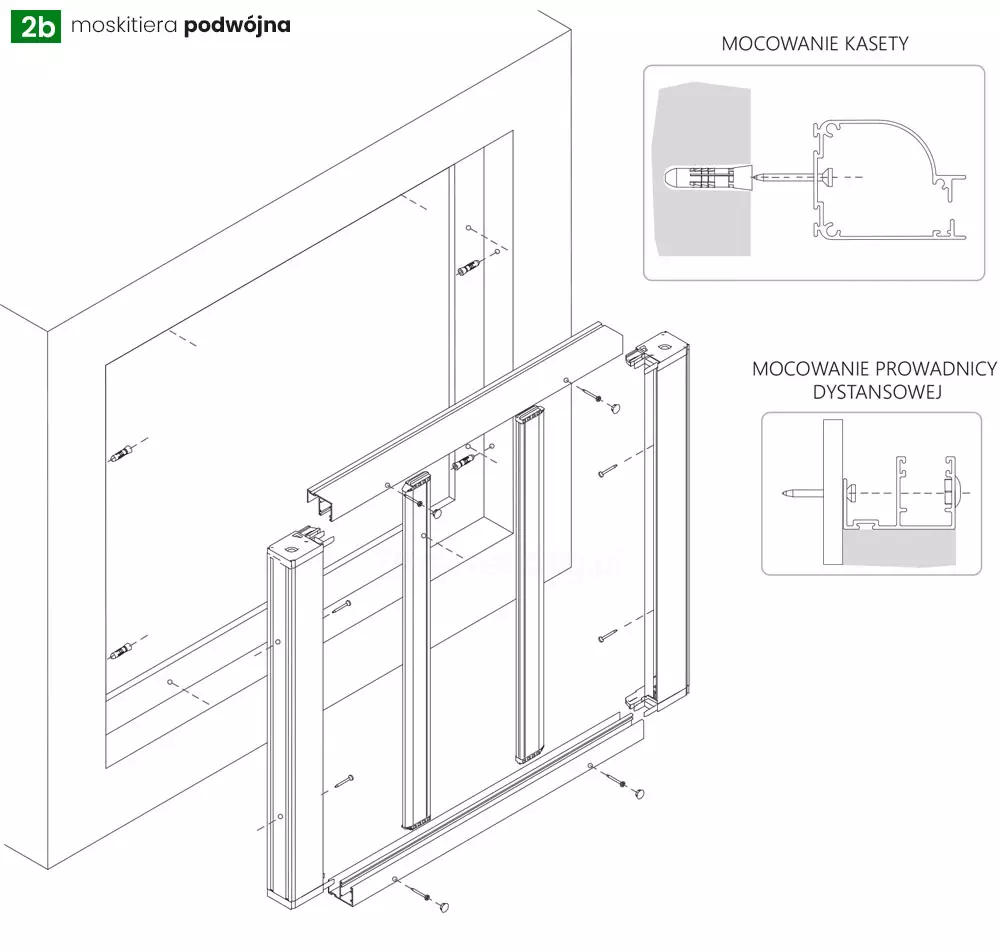

2b. Montaż moskitiery do wnęki, ramy drzwi lub ściany. Prowadnica dystansowa

Standardowo kaseta jest mocowana do prowadnic (na wczepy) i nie ma potrzeby jej osobnego zamocowania (przykręcenia). W razie potrzeby kasetę możemy zamocować za pomocą klipów montażowych, które mają wysokość około 5mm. Prowadnice dystansowe o wymiarach 27x42mm montowane na jeden z dwóch sposobów (rysunek obok)

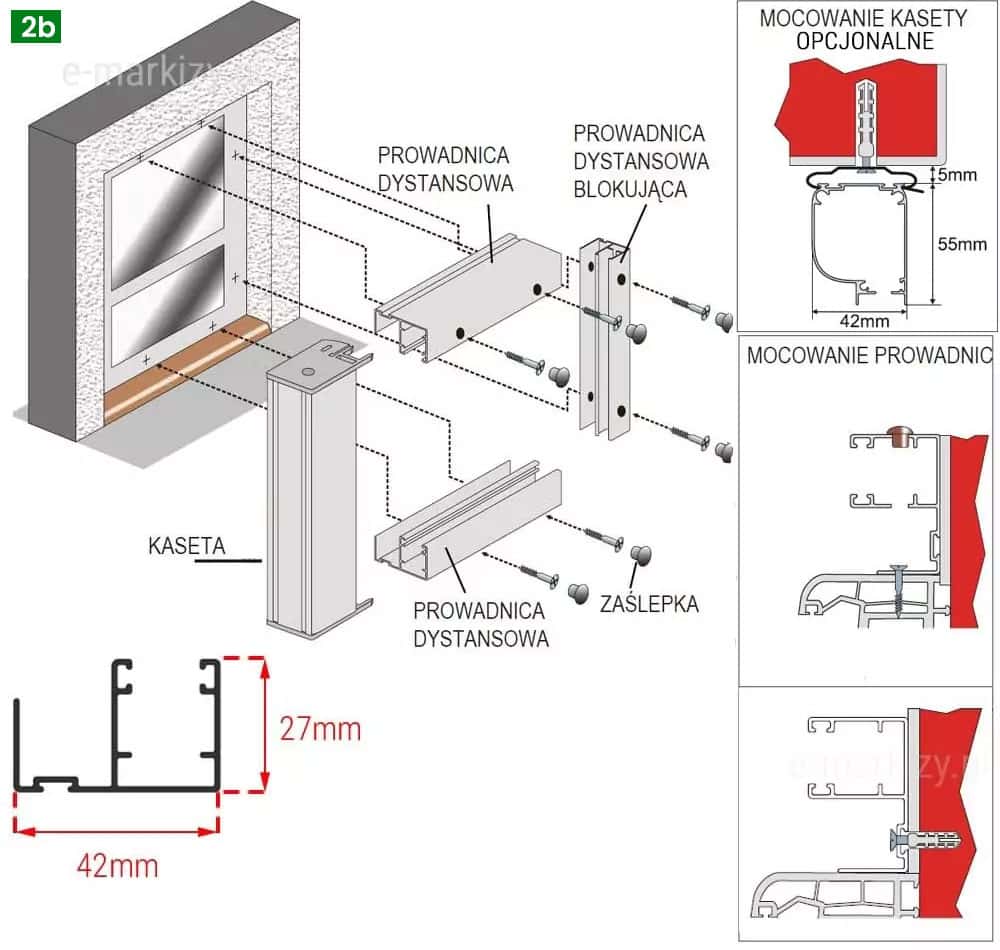

Rysunek techniczny oznaczony symbolem 2b przedstawia zaawansowany schemat montażowy systemu, jakim jest moskitiera drzwiowa rolowana, skupiając się na wariancie z profilami dystansowymi. Grafika łączy widok aksonometryczny, przekroje techniczne oraz szczegółowe wymiarowanie podzespołów. W lewej górnej części widoczna jest wizualizacja okna w ścianie budynku z zaznaczonymi punktami montażowymi, od których odchodzą linie pomocnicze do poszczególnych elementów: poziomej prowadnicy dystansowej górnej i dolnej, pionowej prowadnicy dystansowej blokującej oraz głównej kasety z siatką. Każdy z tych profili aluminiowych pokazany jest wraz z dedykowanymi wkrętami i estetycznymi zaślepkami maskującymi otwory montażowe. W dolnym lewym rogu umieszczono precyzyjny przekrój poprzeczny prowadnicy z podanymi wymiarami zewnętrznymi: szerokością 42 mm oraz wysokością 27 mm. Prawa sekcja rysunku zawiera trzy panele ze szczegółami montażowymi. Górny panel, zatytułowany MOCOWANIE KASETY OPCJONALNE, przedstawia montaż sufitowy kasety o wymiarach 42 mm na 55 mm, z uwzględnieniem 5 mm dystansu od podłoża. Środkowy i dolny panel pod wspólną nazwą MOCOWANIE PROWADNIC prezentują różne konfiguracje przytwierdzania profili do ramy okiennej lub ściany, pokazując kierunek wkręcania śrub, zastosowanie kołków rozporowych oraz rozmieszczenie zaślepek. Całość schematu, utrzymana w profesjonalnej formie technicznej z użyciem kolorów czerwonego i brązowego dla oznaczenia podłoża i detali, stanowi kompletną instrukcję instalacji moskitiery w trudniejszych warunkach architektonicznych wymagających odsunięcia konstrukcji od fasady.

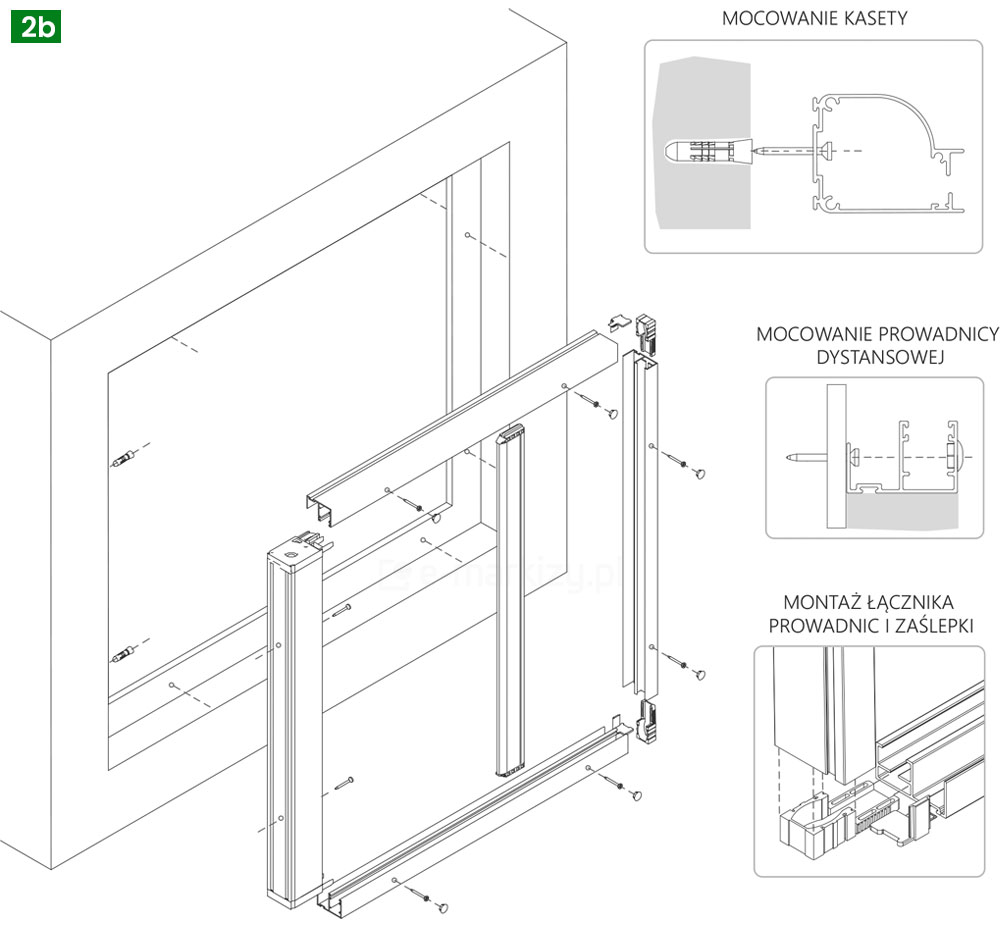

Schemat techniczny przedstawiający poszczególne etapy oraz elementy składowe montażu moskitiery drzwiowej rolowanej w wersji z prowadnicami dystansowymi. Na głównym rysunku izometrycznym widoczny jest otwór drzwiowy w białej elewacji budynku, do którego montowana jest aluminiowa konstrukcja moskitiery. Ilustracja pokazuje rozstrzelony widok elementów montażowych, w tym pionową kasetę z siatką, prowadnice górne i dolne, a także profil boczny oraz zestaw śrub i kołków rozporowych skierowanych w stronę otworów montażowych w ościeżu. Po prawej stronie grafiki znajdują się trzy szczegółowe rysunki techniczne w powiększeniu, które wyjaśniają konkretne detale konstrukcyjne. Pierwszy górny schemat zatytułowany MOCOWANIE KASETY pokazuje przekrój poprzeczny przez profil kasety mocowany do ściany za pomocą kołka rozporowego i wkrętu. Środkowy schemat o nazwie MOCOWANIE PROWADNICY DYSTANSOWEJ prezentuje sposób przytwierdzenia bocznego profilu dystansowego do ramy drzwiowej lub elewacji. Dolny schemat opisany jako MONTAŻ ŁĄCZNIKA PROWADNIC I ZAŚLEPKI przedstawia zbliżenie na dolny narożnik systemu, gdzie widoczne jest połączenie prowadnicy poziomej z elementem pionowym oraz sposób wpinania plastikowych zaślepek wykończeniowych i łączników stabilizujących konstrukcję. Całość instrukcji utrzymana jest w profesjonalnej, czarno-białej estetyce rysunku technicznego z wyraźnymi liniami pomocniczymi, ułatwiającymi zrozumienie procesu instalacji.

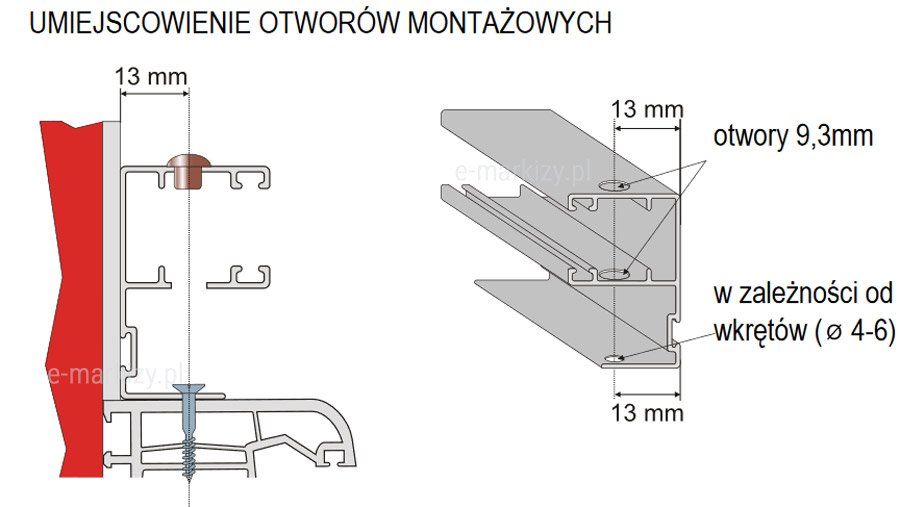

Umiejscowienie otworów montażowych

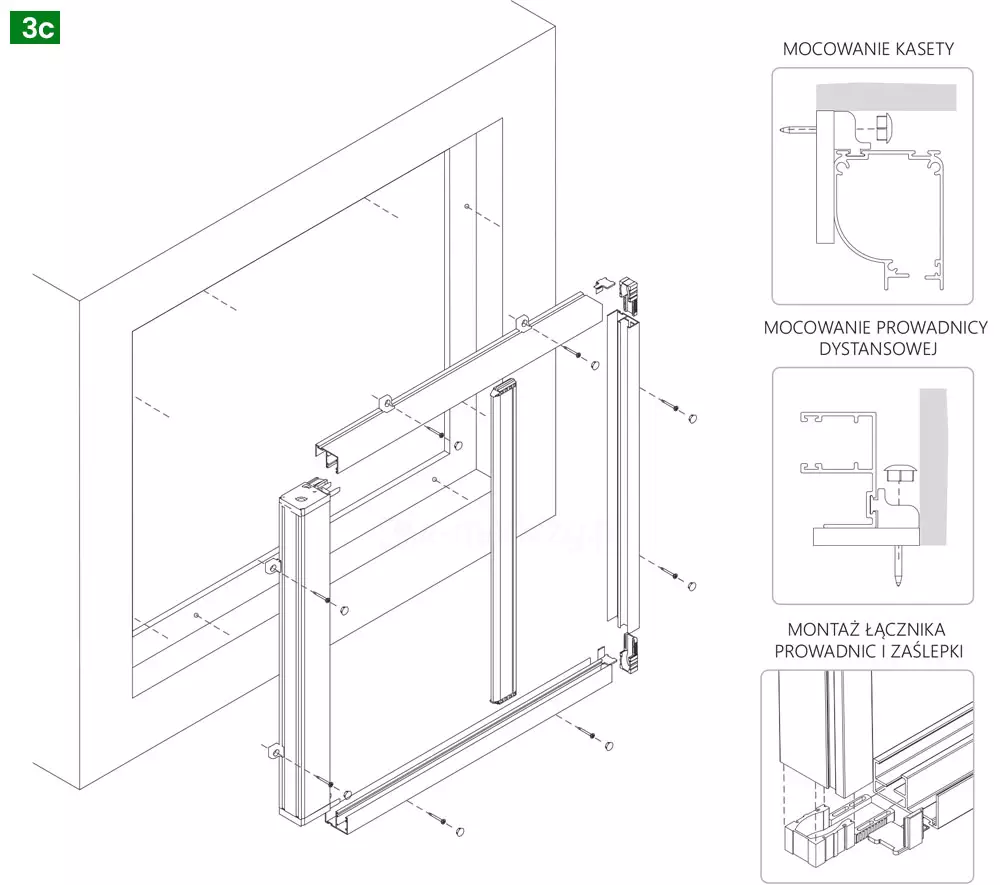

3c. Montaż moskitiery do wnęki lub ramy drzwi. Prowadnica dystansowa z kostkami montażowymi

Kaseta moskitiery montowana jest za pomocą kostek montażowych. Prowadnice dystansowe o wymiarach 27x42mm montowane za pomocą kostek montażowych 15mm.

Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm

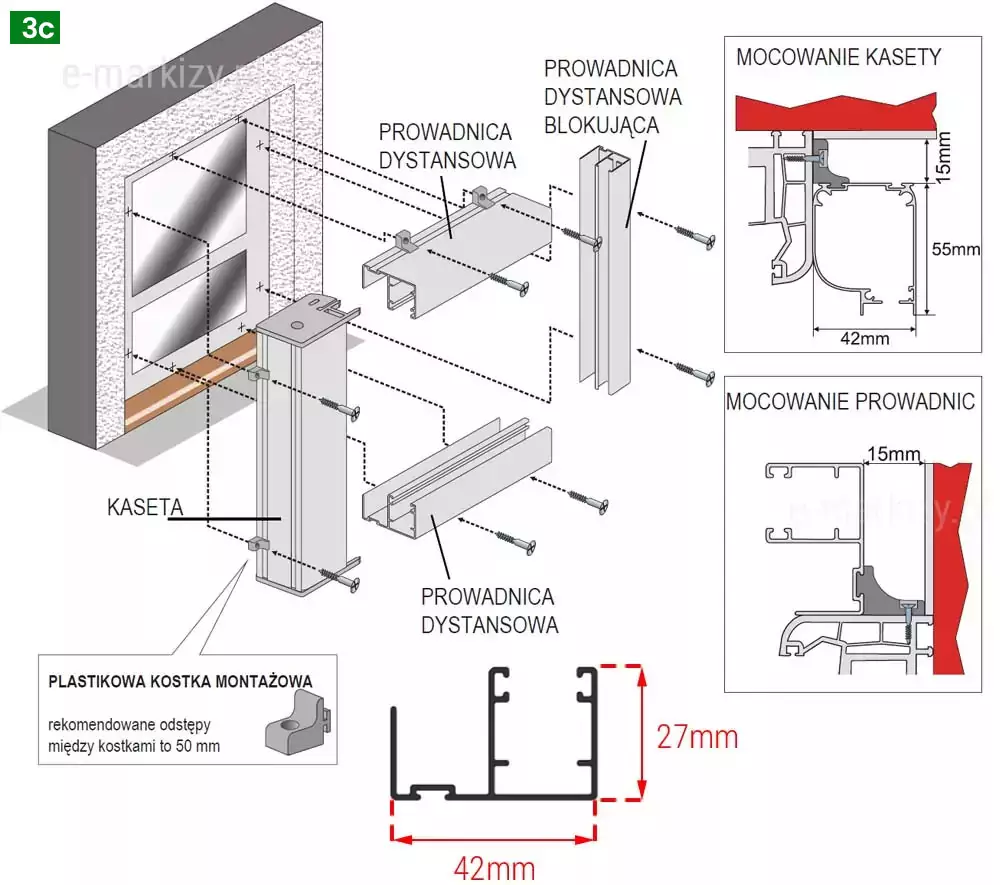

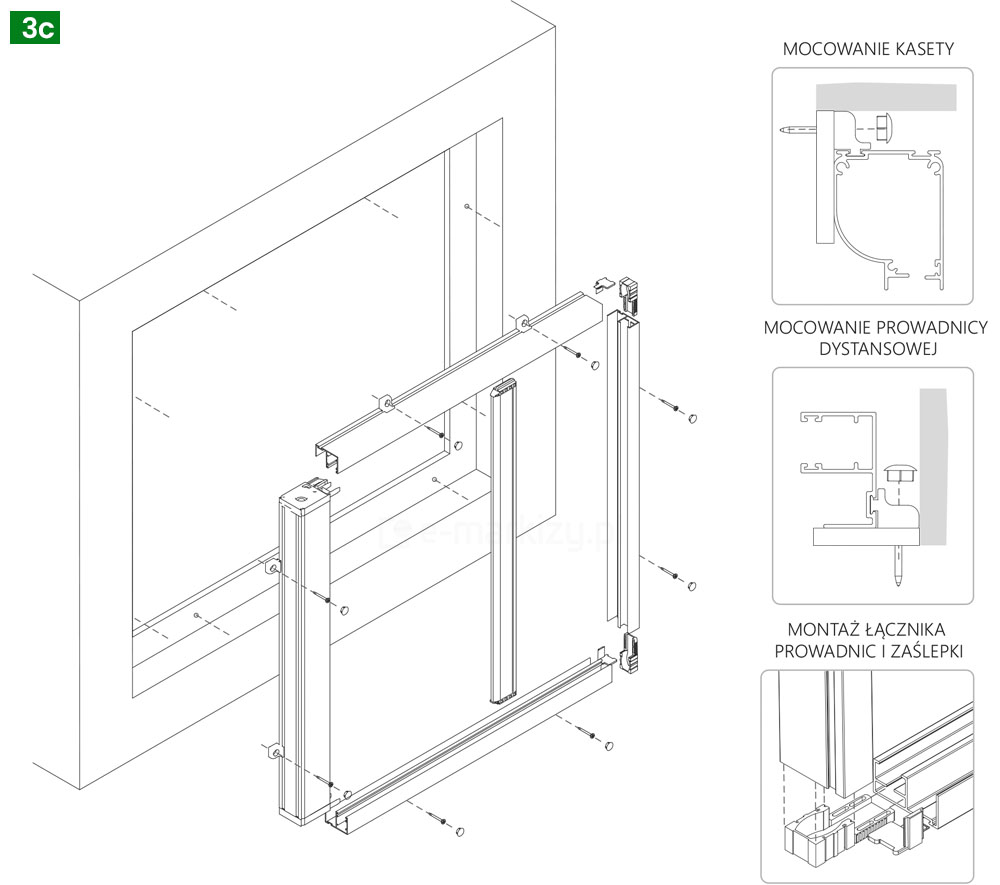

Rysunek techniczny oznaczony w lewym górnym rogu symbolem 3c przedstawia szczegółowy schemat montażu produktu, jakim jest moskitiera drzwiowa rolowana, w wariancie nawierzchniowym z wykorzystaniem plastikowych kostek montażowych. Główna część grafiki ukazuje widok izometryczny wnęki okiennej, do której montowane są komponenty systemu: pionowa kaseta, prowadnica dystansowa górna i dolna oraz prowadnica dystansowa blokująca. Na kasecie widoczne są zamocowane plastikowe kostki montażowe, przez które przechodzą wkręty mocujące profil do ściany. W dolnej części rysunku znajduje się ramka z powiększonym detalem elementu o nazwie PLASTIKOWA KOSTKA MONTAŻOWA wraz z informacją techniczną, że rekomendowane odstępy między kostkami wynoszą 500 mm. Dodatkowo zamieszczono zwymiarowany przekrój poprzeczny prowadnicy o szerokości 42 mm i wysokości 27 mm. Po prawej stronie grafiki umieszczono panele ze szczegółowymi przekrojami: MOCOWANIE KASETY: Pokazuje profil kasety o wymiarach 42 mm na 55 mm przytwierdzony do ramy okiennej, z zaznaczonym 15 mm wysunięciem poza obrys stolarki. MOCOWANIE PROWADNIC: Obrazuje sposób montażu prowadnicy do ściany (oznaczonej kolorem czerwonym) przy pomocy wkrętu i kołka rozporowego, również z zachowaniem 15 mm dystansu od krawędzi. Całość dokumentacji wykonana jest w formie precyzyjnego rysunku liniowego z elementami kolorystycznymi, co ułatwia identyfikację akcesoriów i poprawne zachowanie wymiarów technologicznych podczas instalacji.

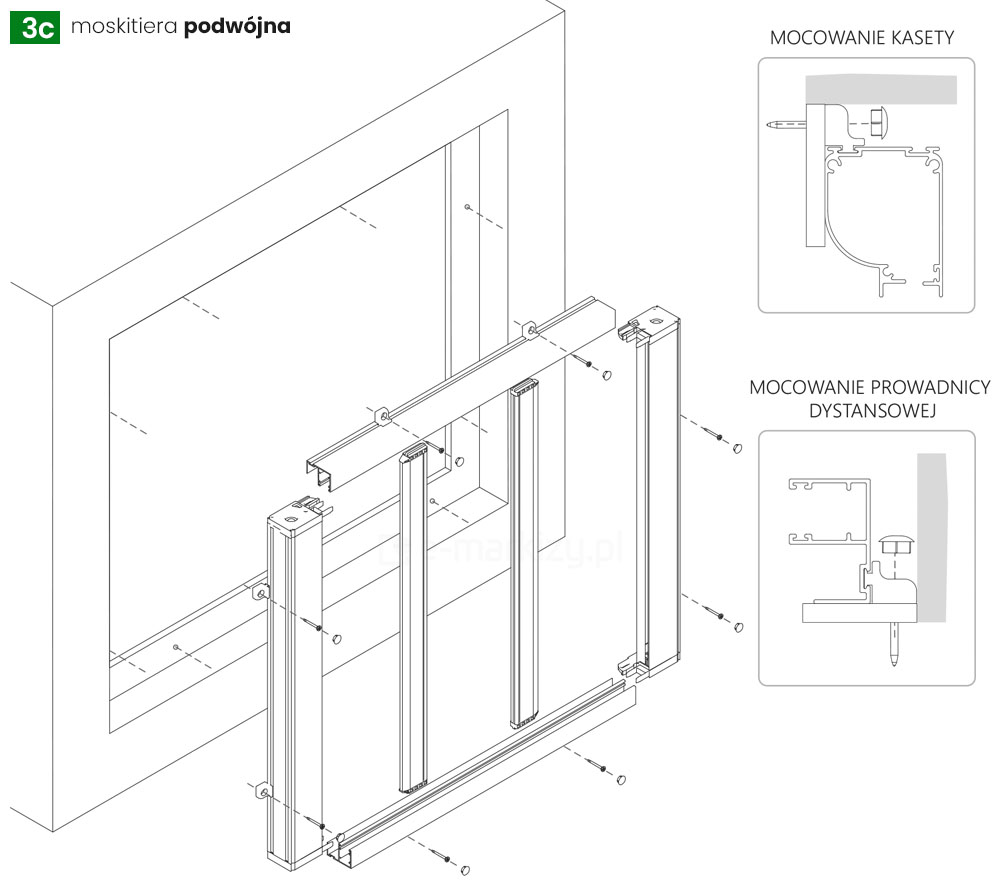

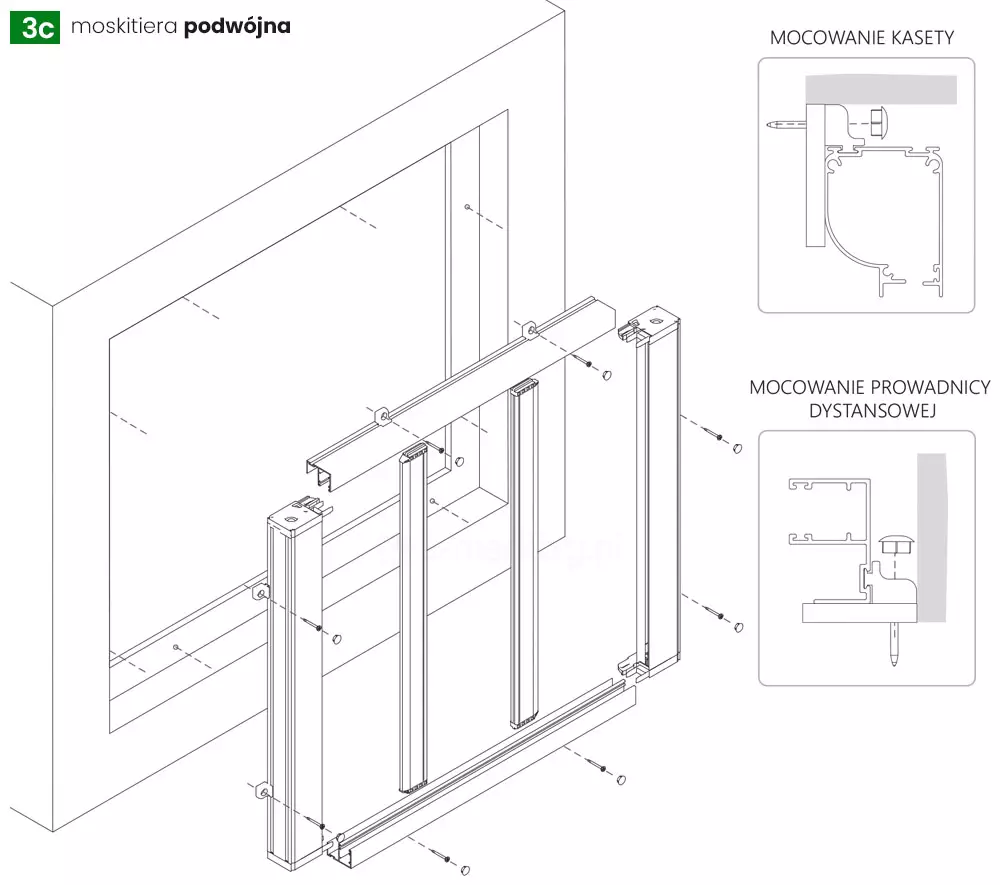

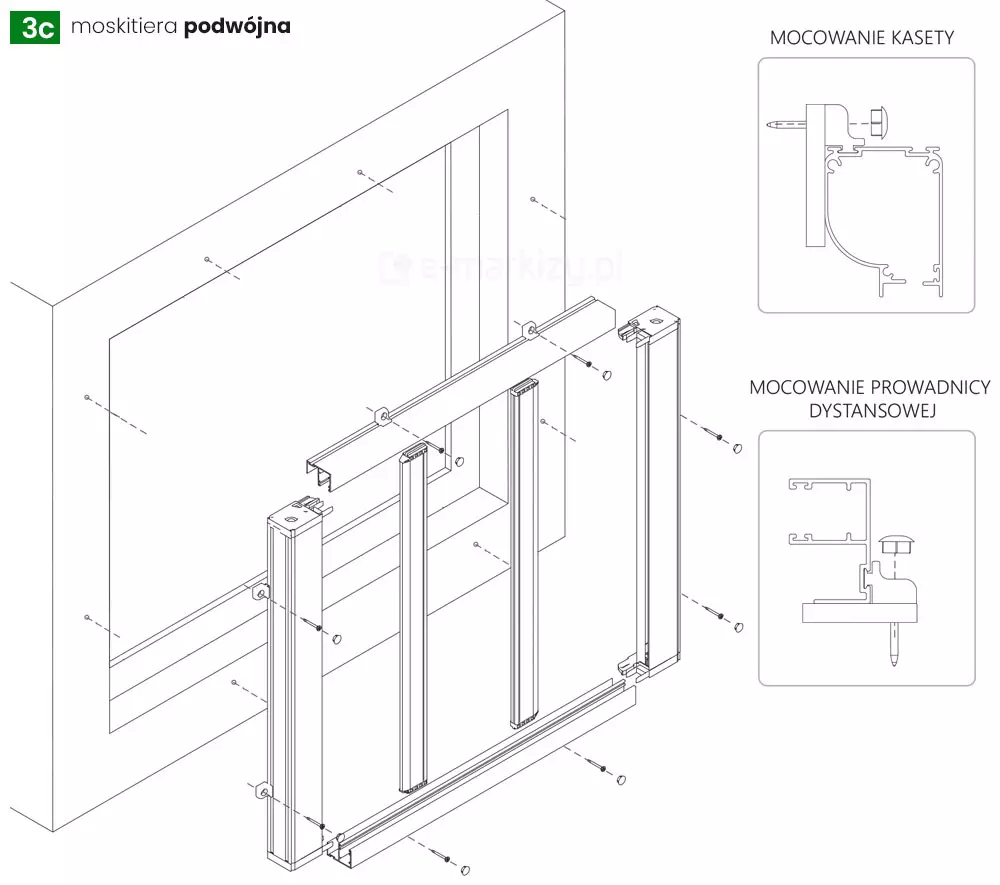

Rysunek techniczny oznaczony w lewym górnym rogu symbolem 3c z dopiskiem „moskitiera podwójna” przedstawia kompleksowy schemat instalacji systemu, jakim jest moskitiera drzwiowa podwójna rolowana w wariancie montażu nawierzchniowego z kostkami dystansowymi. Główna część grafiki to rzut izometryczny wnęki drzwiowej, przed którą znajduje się rozstrzelony widok ramy moskitiery. Konstrukcja składa się z dwóch pionowych kaset bocznych wyposażonych w kostki montażowe, dwóch poziomych prowadnic (górnej i dolnej) oraz dwóch pionowych listew magnetycznych, które łączą się na środku po rozwinięciu siatki. Na kasetach i prowadnicach widoczne są punkty montażowe, w których umieszcza się wkręty wraz z estetycznymi zaślepkami maskującymi. Po prawej stronie znajdują się dwa detale techniczne precyzujące sposób kotwienia systemu do elewacji. Górny schemat MOCOWANIE KASETY ukazuje przekrój profilu kasety przytwierdzonego do ściany za pomocą wkrętu z zaślepką, co pozwala na odsunięcie mechanizmu od ramy drzwi. Dolny schemat MOCOWANIE PROWADNICY DYSTANSOWEJ prezentuje przekrój poprzeczny prowadnicy osadzonej na dodatkowym mocowaniu - kostce dystansowej. Całość instrukcji przygotowana jest w przejrzystej, czarno-białej formie liniowej, typowej dla dokumentacji technicznej, ułatwiając identyfikację wszystkich akcesoriów montażowych i kolejność składania szerokiego systemu dwuskrzydłowego.

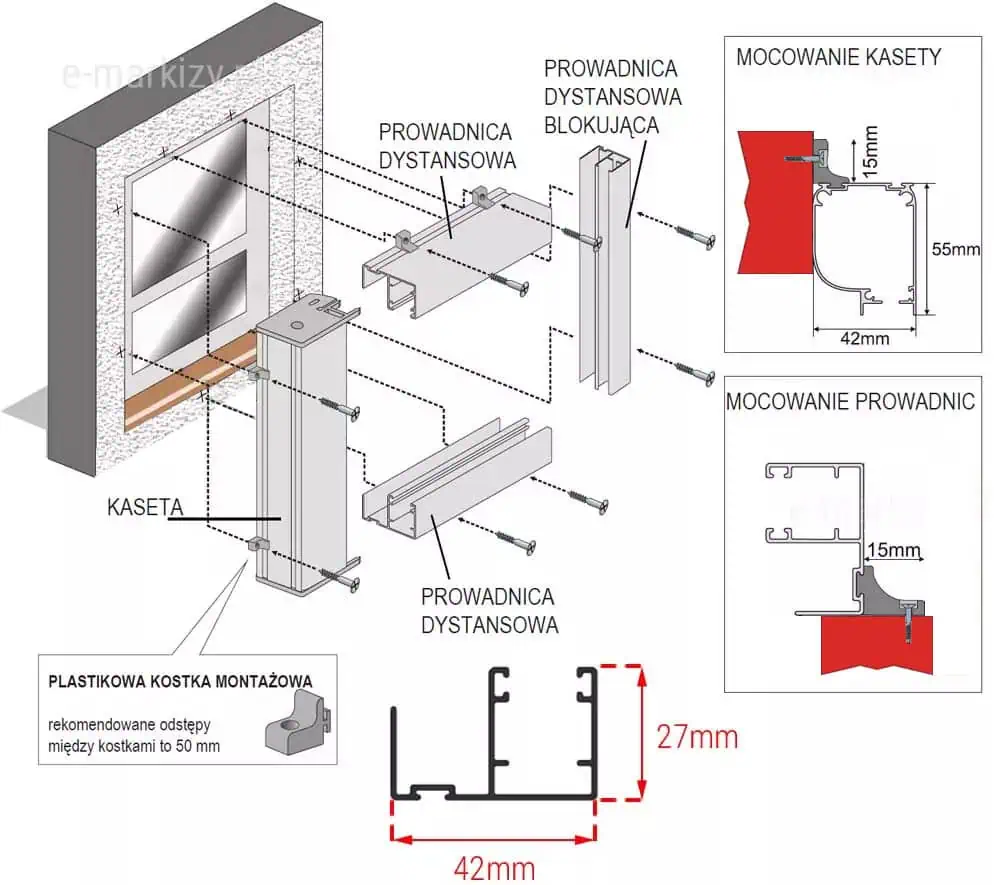

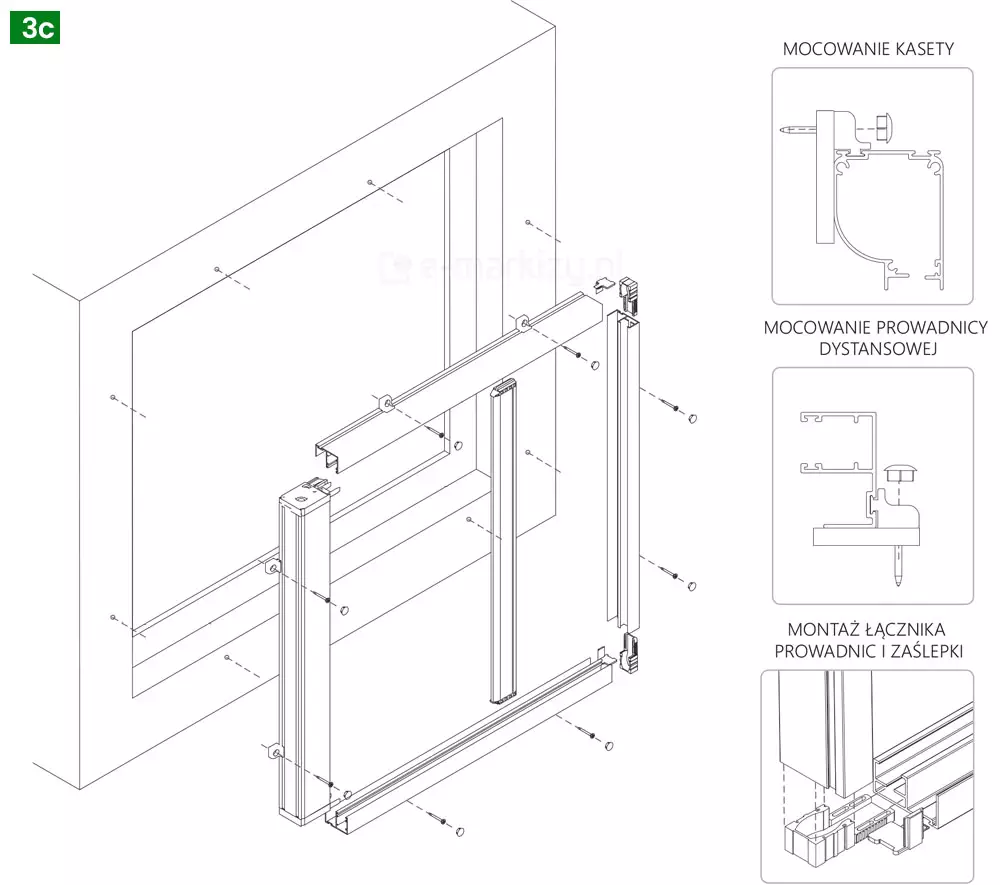

3c. Montaż moskitiery do ściany. Prowadnica dystansowa z kostkami montażowymi

Kaseta moskitiery montowana jest za pomocą kostek montażowych. Prowadnice dystansowe o wymiarach 27x42mm montowane za pomocą kostek montażowych 15mm.

Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm
