Zobacz jak łatwo wykonać montaż paneli żaluzjowych Louvre

Montaż Paneli Żaluzjowych Louvre

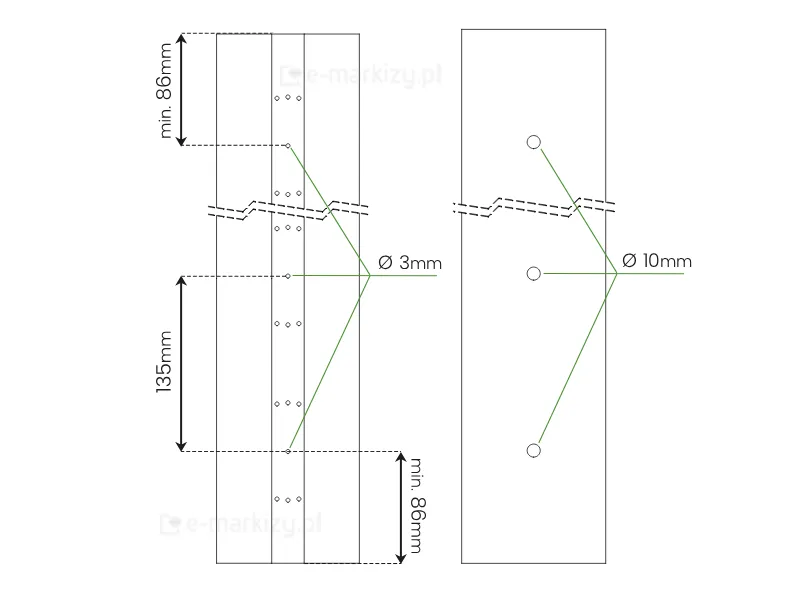

Nawierty poprzez szablon przy montażu paneli obrotowych

Ustawienie szablonu wiertniczego względem słupów: Umieść szablon wiertniczy przy słupach w miejscu, w którym chcesz zamontować lamele. Użyj szablonu, aby określić właściwy kąt ustawienia lameli. Upewnij się, że szablon jest stabilnie i prawidłowo ustawiony — możesz użyć np. zacisku stolarskiego.

Wstępne nawiercanie otworów w słupach: Wykonaj wstępne otwory w słupach wiertłem Ø3 mm. W przypadku lameli obracanych korzystaj wyłącznie ze środkowych otworów w szablonie.

Wiercenie otworów: Usuń szablon wiertniczy, a następnie przewierć wykonane wcześniej otwory wiertłem Ø10 mm.

W zależności od rodzaju powierzchni, do której będą montowane panele żaluzjowe, należy zastosować odpowiednie wkręty. Śruby montażowe nie są dołączone do zestawu, dlatego klient powinien dobrać je we własnym zakresie, zgodnie z wymaganiami wybranej powierzchni.

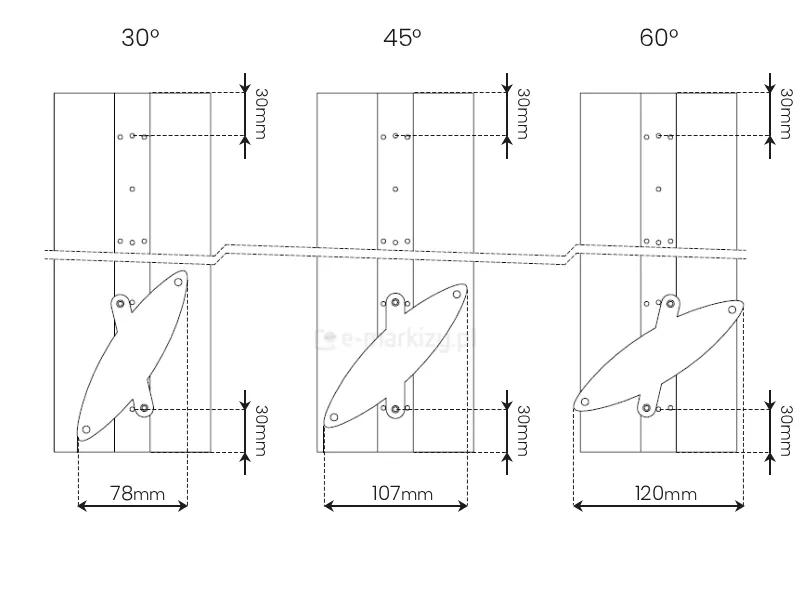

Schemat techniczny przedstawia trzy warianty ustawienia elementu konstrukcyjnego - lamelki panelu żaluzjowego Louvre, pod różnymi kątami nachylenia wynoszącymi kolejno trzydzieści stopni, czterdzieści pięć stopni oraz sześćdziesiąt stopni. Na rysunku widoczne są trzy pionowe panele, na których zamontowano owalne elementy obrotowe przypominające kształtem wydłużone elipsy z wypustkami montażowymi. Każdy z trzech wariantów zawiera szczegółowe wymiarowanie określające odległości montażowe oraz całkowitą szerokość zajmowaną przez nachylony element. W górnej części każdego panelu zaznaczono margines wynoszący trzydzieści milimetrów od krawędzi do pierwszego punktu montażowego, co powtórzono również w dolnej części rysunku, odmierzając trzydzieści milimetrów od dolnej krawędzi panelu do osi mocowania dolnego elementu. Dla kąta nachylenia trzydziestu stopni całkowita szerokość rzutu elementu wynosi siedemdziesiąt osiem milimetrów. Przy zwiększeniu kąta do czterdziestu pięciu stopni szerokość ta wzrasta do stu siedmiu milimetrów. W ostatnim przykładzie, dla kąta sześćdziesięciu stopni, szerokość rzutu elementu jest największa i wynosi sto dwadzieścia milimetrów. Elementy stałych lameli są zamocowane centralnie na pionowej listwie i posiadają punkty montażowe w formie małych okręgów umieszczonych na wypustkach. Całość rysunku wykonana jest w formie czarnego szkicu technicznego na białym tle z liniami pomocniczymi przerywanymi, które wskazują punkty odniesienia dla podanych wymiarów.

Nawierty poprzez szablon przy montażu paneli stałych

Montaż Paneli Żaluzjowych Louvre

Ustawienie szablonu wiertniczego przy słupach: Umieść szablon wiertniczy przy słupach w miejscu, w którym chcesz zamontować lamele. Użyj szablonu, aby określić właściwy kąt ustawienia lameli. Upewnij się, że szablon jest stabilnie i prawidłowo zamocowany – można do tego wykorzystać np. zacisk stolarski.

Ustalenie kąta: Określ, pod jakim kątem chcesz zamontować lamele, ustawiając szablon w odpowiedniej pozycji. Ważne jest, aby lamele były skierowane we właściwą stronę, tak aby uzyskać oczekiwany efekt zacienienia lub prywatności.

Wstępne nawiercanie otworów w słupie: Nawierć otwory w słupach wiertłem Ø3 mm.

Ważne: wykonanie lustrzanego odwzorowania otworów w przeciwległym słupie: Upewnij się, że otwory w przeciwległym słupie zostaną wykonane w lustrzanym odbiciu. Dzięki temu lamele będzie można zamontować symetrycznie, a ich kąt ustawienia po obu stronach pozostanie spójny.
