Montaż Pergoli Drewnianej Juko

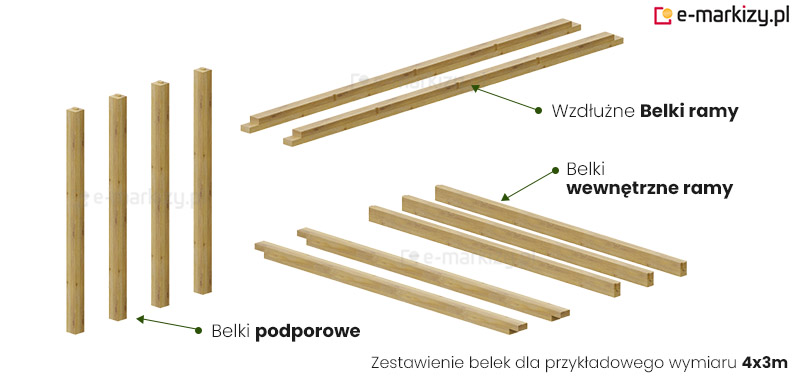

Zdjęcie techniczne przedstawiające kompletny zestaw prefabrykowanych elementów konstrukcyjnych, z których powstaje pergola drewniana Juko o przykładowym wymiarze 4 na 3 metry. Wszystkie komponenty zostały wykonane z wysokiej jakości drewna o jasnym odcieniu i wyraźnym rysunku słojów. Po lewej stronie grafiki widoczne są cztery pionowe belki podporowe, z których każda posiada na górnym zakończeniu precyzyjne frezowanie owalne w formie czopa, ułatwiające montaż konstrukcji dachowej. W górnej części zdjęcia umieszczono dwie długie, wzdłużne belki ramy z charakterystycznymi wycięciami na końcach, natomiast poniżej znajdują się trzy belki wewnętrzne ramy, służące do usztywnienia i wypełnienia połaci dachowej oraz dwie belki poprzeczne ramy pergoli. Każdy typ elementu jest wyraźnie wskazany za pomocą linii pomocniczych i podpisów, co ułatwia identyfikację części składowych pergoli drewnianej. Precyzyjna obróbka stolarska wszystkich belek gwarantuje idealne dopasowanie poszczególnych modułów, co przekłada się na stabilność i estetykę finalnego obiektu w architekturze ogrodowej.

Pergole drewniane montowane są za pomocą tzw. zakładkowego systemu łączenia belek oraz łączenia klinów na zasadzie „wsuń i wkręć”. Drewniane belki są strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie. Ich łączenie odbywa się stopniowo, w zależności od rodzaju frezowania. Belki dachowe wewnętrzne łączy się z belkami dachowymi zewnętrznymi, które łączone są narożnikowo, a całość zadaszenia łączy się z belkami podporowymi. Tak złożona konstrukcja pergoli drewnianej stanowi podstawę do zabudowy dachem tkaninowym oraz roletami screen.

Montaż pergoli nie wymaga specjalistycznych narzędzi oraz umiejętności. Zachęcamy do samodzielnego montażu pergol drewnianych. Dostępne na naszej stronie filmy poglądowe, prezentujące proces montażu takiej konstrukcji będą cenną pomocą.

Montaż Pergoli Drewnianej Juko – Filmy

Film z Montażu Pergoli Drewnianej

Film z Montażu Dachu do Pergoli

Film z Instrukcją Kotwienia Pergoli

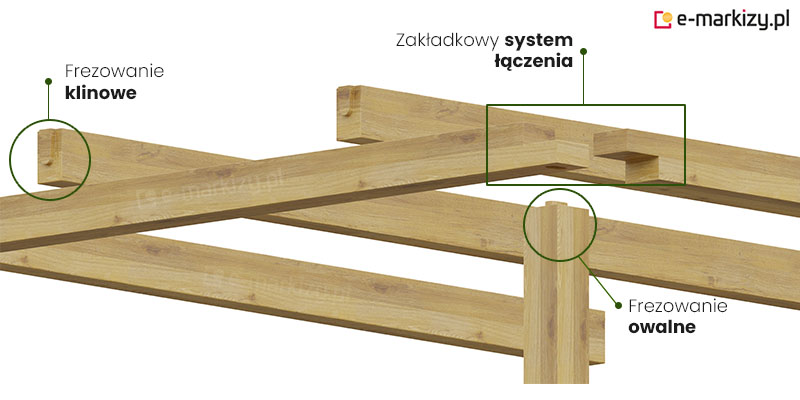

Zdjęcie techniczne prezentuje montaż pergoli drewnianej Juko. Na obrazie przedstawiono szczegóły konstrukcyjne oraz sposób montażu ramy, z której składa się pergola drewniana Juko wykonana z jasnego drewna o wyraźnym rysunku słojów. Na ilustracji wyróżniono trzy kluczowe aspekty łączenia belek za pomocą zielonych okręgów i linii wskazujących z opisami w języku polskim. Po lewej stronie wskazano frezowanie klinowe na zakończeniu poziomej belki krokwiowej, ukazując precyzyjne wycięcie ułatwiające stabilne osadzenie elementu. W górnej części grafiki prostokątna ramka obejmuje zakładkowy system łączenia, gdzie dwie poprzeczne belki nakładają się na siebie dzięki odpowiednio wyprofilowanym gniazdom, co zapewnia sztywność całej konstrukcji. Po prawej stronie na dole zaznaczono frezowanie owalne na szczycie pionowego słupa nośnego, które jest dopasowane do kształtu otworów w belkach poziomych. Całość kompozycji na białym tle ukazuje profesjonalne zacięcia ciesielskie, które pozwalają na bezśrubowy montaż głównych elementów szkieletu, podkreślając techniczną precyzję wykonania elementów architektury ogrodowej.

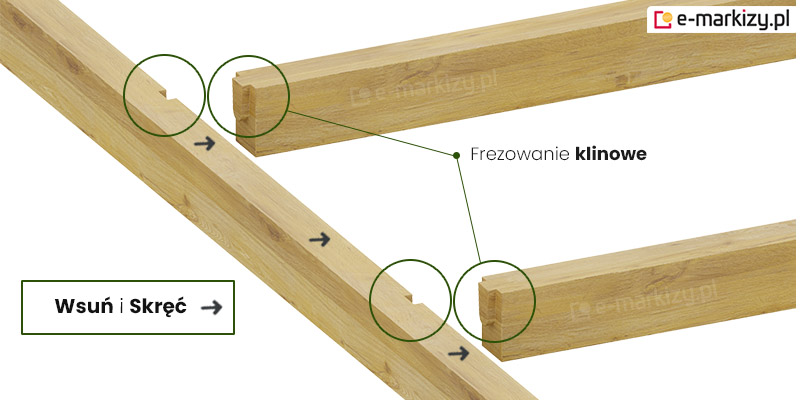

Zdjęcie techniczne na białym tle prezentuje instrukcję montażu belek poprzecznych do ramy głównej, z których składa się pergola drewniana Juko. Na pierwszym planie widoczna jest długa belka konstrukcyjna z jasnego drewna klejonego, w której wykonano dwa precyzyjne, prostokątne nacięcia na górnej powierzchni. Do tych miejsc, za pomocą czarnych strzałek kierunkowych, dopasowane są dwie prostopadłe belki, których zakończenia posiadają charakterystyczne frezowanie klinowe. Detal ten, oznaczony zielonymi okręgami i podpisem, polega na pionowym wycięciu na czole belki, co umożliwia jej stabilne wsunięcie w przygotowane gniazdo. W lewym dolnym rogu znajduje się czarny napis w ramce Wsuń i Skręć z dodatkową strzałką, sugerujący prosty i intuicyjny sposób łączenia elementów szkieletu. Całość obrazu ma charakter informacyjny i rzemieślniczy, kładąc nacisk na wysoką jakość obróbki stolarskiej oraz systemowy charakter budowli ogrodowej.

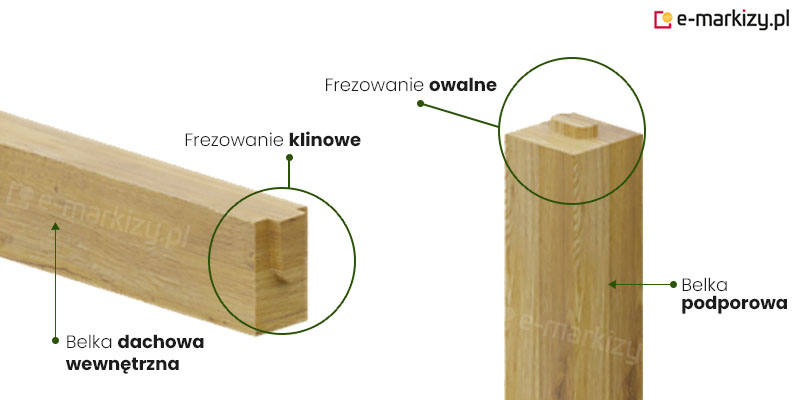

Zdjęcie techniczne prezentujące detale konstrukcyjne elementów składowych pergoli drewnianej Juko wykonanej z drewna o jasnym odcieniu i widocznym usłojeniu. Na grafice zestawiono dwa kluczowe komponenty: poziomą belkę dachową wewnętrzną oraz pionową belkę podporową, ukazując precyzyjne zakończenia stolarskie umożliwiające ich stabilne połączenie. Po lewej stronie widoczna jest belka dachowa z wgłębieniem określonym jako frezowanie klinowe, które posiada pionowe nacięcie w strukturze drewna. Po prawej stronie przedstawiono górną część belki podporowej, na której wykonano frezowanie owalne w formie wystającego czopa o zaoblonych brzegach, dopasowanego kształtem do gniazda w belce poziomej. Oba elementy mają przekrój kwadratowy lub zbliżony do kwadratu, a ich krawędzie są delikatnie fazowane, co podkreśla nowoczesny i estetyczny charakter wykończenia tej pergoli drewnianej.

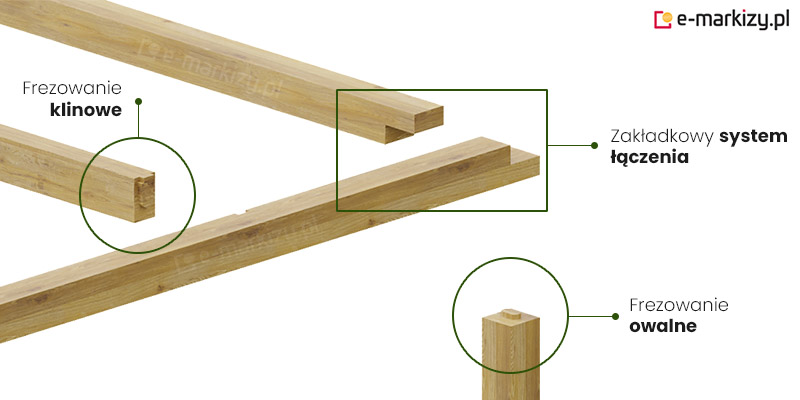

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

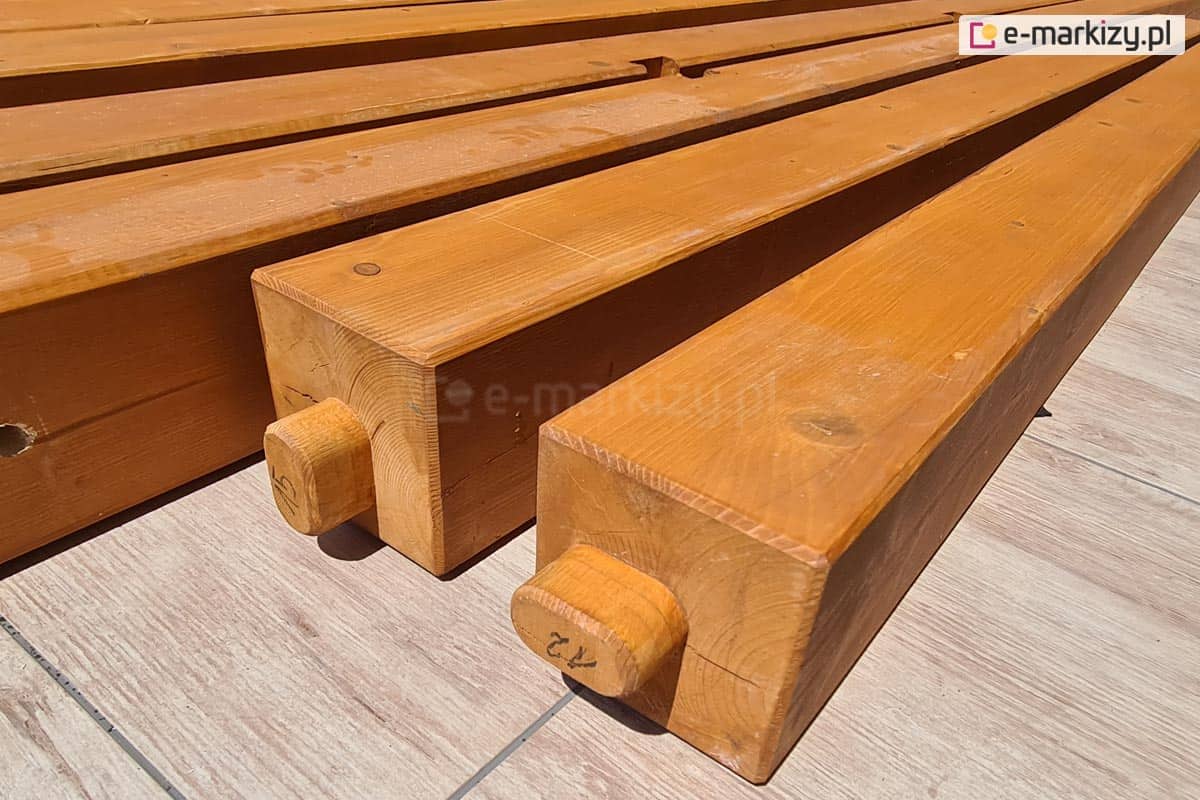

Ułożone na płytkach gresowych o jasnym drewnianym wzorze belki drewniane do zbudowania konstrukcji pergoli. Na dwóch centralnie ułożonych belkach widoczne czopy do łączenia elementów.

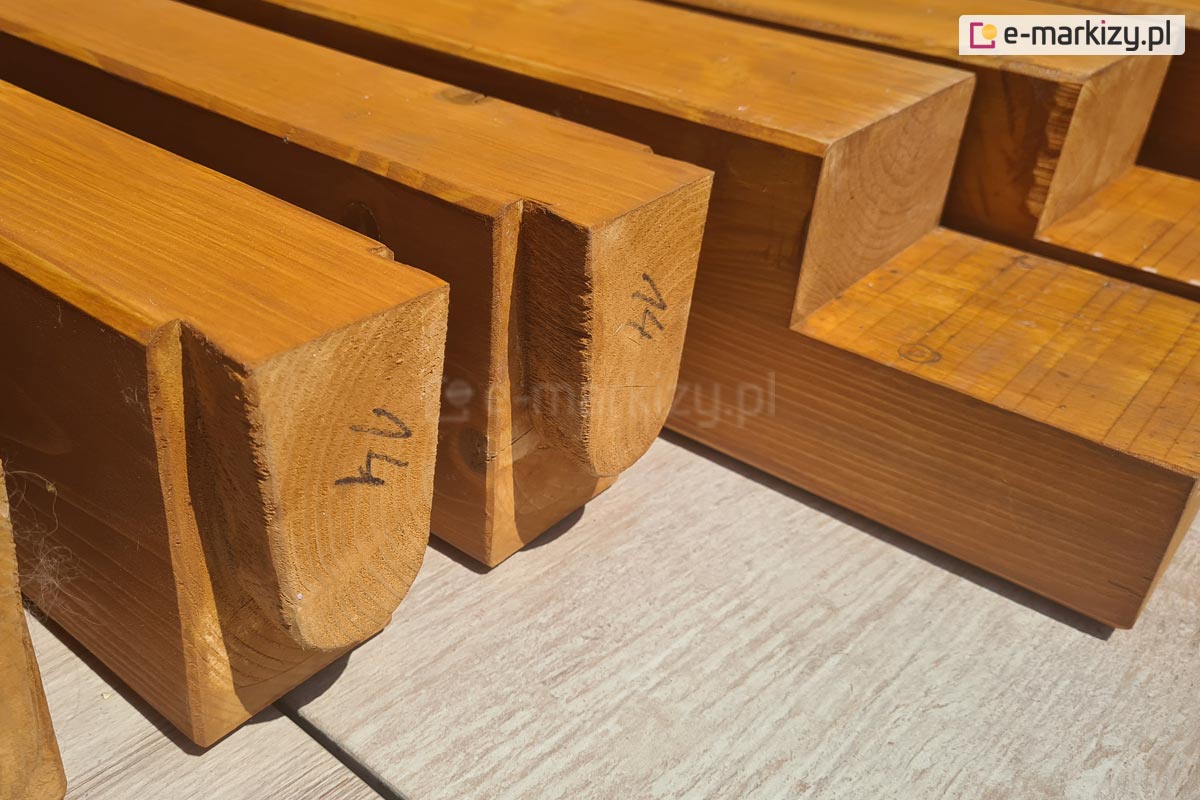

Zbliżenie zakończeń belek drewnianych ułożonych na płytkach gresowych. Dwie belki z widocznymi czopami z umieszczonych na nich cyframi 14 wykonanymi czarnym markerem. W tle dwie nacięte belki dachowe.

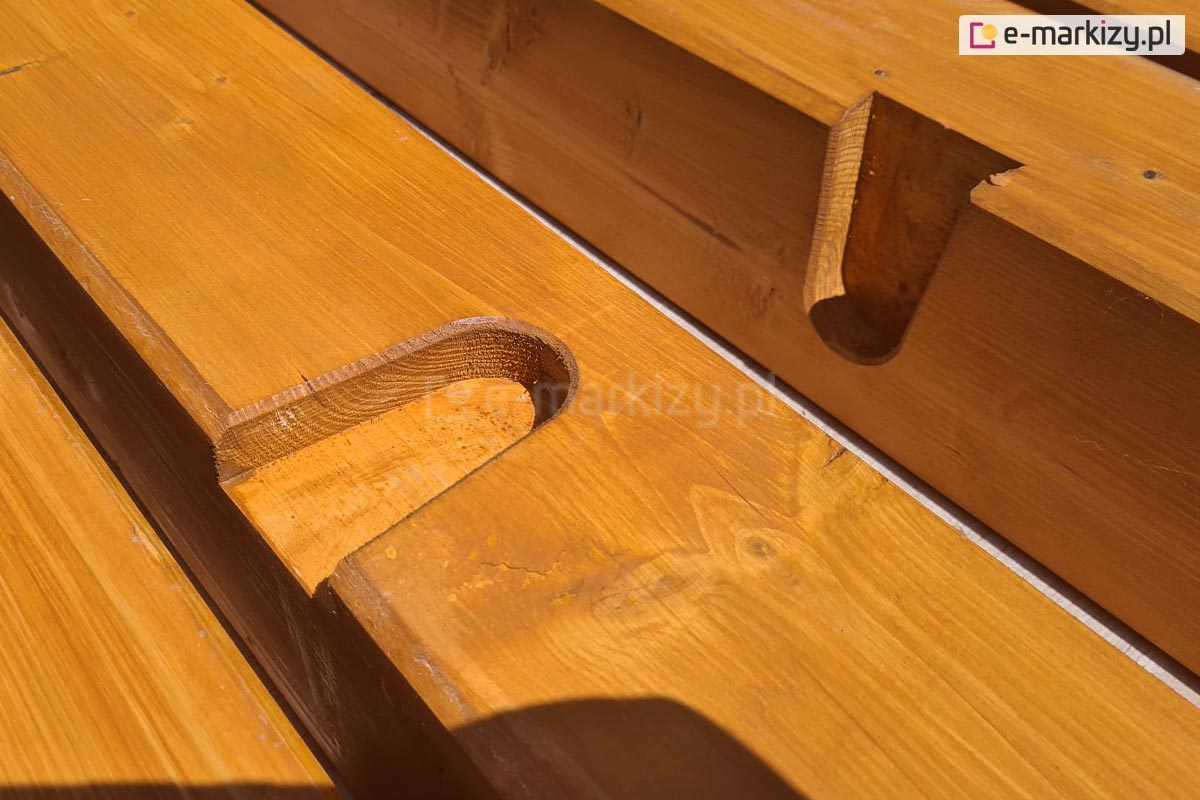

Belki drewnianej pergoli Koro pokrytej lakierobejcą z widocznymi nacięciami frezowymi, ułatwiającymi montaż krokwi dachowych.

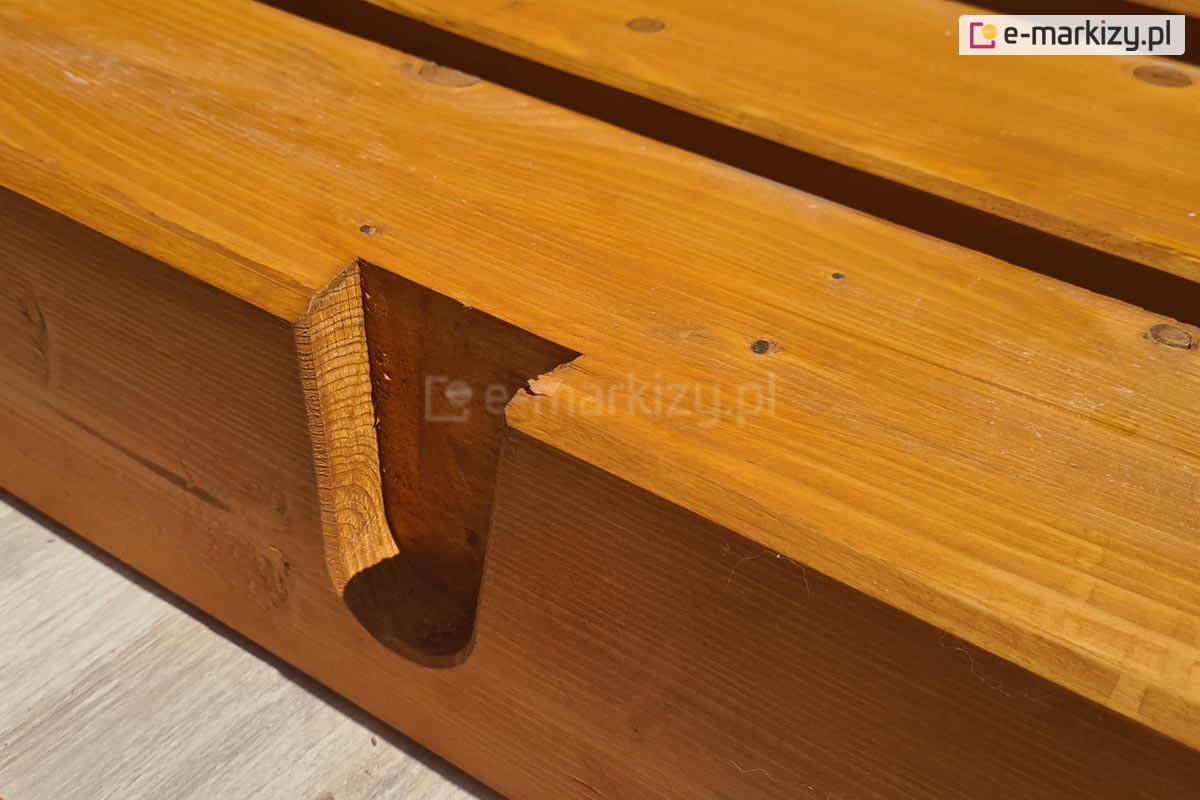

Drewniana belka pergoli Juko pokryta lakierobejcą z widocznym wyżłobieniem do mocowania krokwi dachowej, ułożona na płytce tarasowej o drewnopodobnym wzorze.

Kotwienie podpór pergoli drewnianej do podłoża

Podpory pergoli drewnianej mogą być zakotwione do podłoża na różne sposoby. Poniżej znajdziesz szczegóły prezentujące montaż pergoli drewnianej Juko do podłoża:

Wizualizacja techniczna prezentująca wykończony detal montażowy, który posiada pergola drewniana, obrazująca efekt końcowy osadzenia pionowego słupa na fundamencie. Na zdjęciu widoczna jest masywna belka z jasnego drewna o wyraźnym, naturalnym rysunku słojów, która styka się bezpośrednio z jasnoszarą, chropowatą powierzchnią betonowego tarasu. Kwadratowa konstrukcja słupa idealnie przylega do podłoża, tworząc czystą linię styku, która podkreśla nowoczesny design i precyzję wykonania tej pergoli drewnianej.

opcja 1
Bez kotew do podłoża. Tę opcję wybieramy, gdy kotwienie podpór wykonujemy we własnym zakresie.

opcja 2
Kotwy przykręcane do podłoża. Jest to najpopularniejszy sposób kotwienia podpór. Ten rodzaj kotwy jest nie widoczny po zamontowaniu, gdyż jego część chowa się wewnątrz podpory.

Dużą zaletą jest również możliwość regulacji wysokości podpory, używając do tego specjalnej nakrętki, która znajduje się na pręcie gwintowanym kotwy. Każda z podpór pergoli, posiada specjalny otwór montażowy, w który wkładamy pręt kotwy.

Rmin=3cm

R1max=2,5cm

Wizualizacja techniczna prezentująca profesjonalny system ukrytego montażu stopy pionowego słupa nośnego pergoli drewnianej do betonowego podłoża. Na zdjęciu widoczny jest przekrój dolnej części masywnego, drewnianego słupa o jasnym odcieniu, wewnątrz którego wykonano specjalistyczne frezowanie pod stalową kotwę. Metalowy wspornik składa się z nagwintowanego pręta o dużej średnicy, osadzonego na kwadratowej podstawie przykręconej do szarej, betonowej wylewki za pomocą czterech śrub. System ten umożliwia niemal całkowite schowanie elementów złącznych w strukturze drewna, co zapewnia minimalistyczny i estetyczny wygląd bez widocznych z zewnątrz stalowych okuć. Konstrukcja pozwala również na precyzyjną regulację wysokości słupa, zapewniając jego idealne wypoziomowanie. Drewno wykazuje naturalne usłojenie, a precyzja wykonania gniazda montażowego podkreśla wysoką jakość techniczną całego systemu konstrukcyjnego.

Kotwa przykręcana pod deską tarasową | Zdjęcie 1

Wizualizacja techniczna prezentująca zastosowanie regulowanej kotwy śrubowej w praktyce, co pozwala na stabilne i precyzyjne posadowienie pionowego słupa, z którego składa się pergola drewniana. Na zdjęciu widoczna jest masywna, kwadratowa belka z jasnego drewna o wyraźnym usłojeniu, która została uniesiona nad poziom tarasu wyłożonego jasnymi płytami. Konstrukcja wspiera się na stalowym systemie regulacji, składającym się z kwadratowej stopy przykręconej do podłoża czterema solidnymi śrubami z nakrętkami oraz centralnego pręta gwintowanego wchodzącego w głąb drewna. Tego typu rozwiązanie montażowe w pergoli drewnianej umożliwia idealne wypoziomowanie całej konstrukcji nawet na lekko pochyłym terenie, a jednocześnie zapewnia niezbędną szczelinę dylatacyjną. Dzięki uniesieniu belki, drewno nie ma bezpośredniego kontaktu z wodą opadową gromadzącą się na podłożu, co skutecznie chroni konstrukcję przed gniciem i znacząco wydłuża jej żywotność, zachowując przy tym nowoczesną i lekką estetykę wykończenia.

Kotwa przykręcana do podłoża | Zdjęcie 2

Zdjęcie techniczne prezentujące szczegółowe wymiarowanie profesjonalnej kotwy regulowanej, która umożliwia precyzyjny montaż pionowych słupów, jakimi charakteryzuje się pergola drewniana. Na białym tle pokazano stalowy, ocynkowany wspornik składający się z dwóch kwadratowych płytek o boku 110 mm połączonych masywnym prętem gwintowanym klasy M24. Całkowita wysokość elementu wynosi 250 mm, co pozwala na znaczną regulację poziomu belki ponad fundamentem. Dolna podstawa, przeznaczona do przykręcenia do podłoża betonowego, posiada cztery otwory montażowe o średnicy 12 mm każdy, rozmieszczone w narożnikach dla zapewnienia maksymalnej stabilności. Górna płytka, na której spoczywa pergola drewniana, również wyposażona jest w otwory ułatwiające solidne połączenie z czołem drewnianej belki. Zastosowanie gwintu M24 wraz z nakrętką kontrującą umożliwia płynne niwelowanie ewentualnych nierówności terenu i zapewnia odpowiednią dylatację, chroniąc drewno przed wilgocią gruntową.

Wymiary kotwy przykręcanej do podpory pergoli | Zdjęcie 3

Wizualizacja techniczna prezentująca szczegółowy schemat montażu pionowego słupa, na którym opiera się pergola drewniana, z wykorzystaniem systemu ukrytej regulacji wysokości. Na rysunku przedstawiono przekrój drewnianej belki o naturalnym usłojeniu, wewnątrz której osadzony jest centralnie gruby, stalowy pręt gwintowany. Całość konstrukcji spoczywa na płaskiej, stalowej podstawie, która jest oddzielona od fundamentu systemem dylatacyjnym. Na schemacie precyzyjnie oznaczono parametry techniczne: litera R wskazuje całkowitą wysokość szczeliny między dolną krawędzią drewna a poziomem podłoża, natomiast R1 określa wysokość samej podstawy montażowej wraz z elementami dystansowymi. W dolnej części grafiki widoczny jest fragment betonowej stopy fundamentowej z zaznaczonymi otworami o średnicy 12 mm, przeznaczonymi do solidnego zakotwienia systemu w gruncie. Taka budowa pergoli drewnianej pozwala na precyzyjne wypoziomowanie konstrukcji oraz zapewnia doskonałą wentylację czoła belki, co skutecznie chroni naturalny surowiec przed degradacją biologiczną wywołaną wilgocią.

Schemat techniczny kotwy przykręcanej | Zdjęcie 4

opcja 3
Kotwy betonowane do podłoża. Trzpień kotwy, należy umieścić w betonie, natomiast pozostałą część, przykręcamy do boków podpory pergoli.

Szczególnie polecamy ten sposób na montaż pergoli drewnianej Juko do podłoża tarasu zanim został on wyłożony deską lub płytkami.

Wizualizacja techniczna prezentująca system montażu pionowej kolumny, którą wykorzystuje pergola drewniana, przy zastosowaniu stalowego wspornika typu U zintegrowanego z kotwą betonowaną. Na zdjęciu widoczna jest półtransparentna, kwadratowa belka drewniana, co pozwala na dokładne przyjrzenie się elementom mocującym ukrytym w jej strukturze oraz podstawie. Słup osadzony jest w metalowym okuciu, którego boczne ścianki posiadają fabryczne otwory na wkręty, zapewniające stabilne zespolenie drewna z uchwytem. Od spodu wspornika wyprowadzony jest długi, gwintowany pręt stalowy, który pionowo zagłębia się w szarym, betonowym podłożu. Taka konstrukcja zapewnia wysoką odporność na wyrwanie oraz stabilność statyczną pergoli drewnianej, jednocześnie lekko unosząc czoło belki ponad poziom fundamentu, co chroni naturalny surowiec przed bezpośrednim kontaktem z wilgocią i przedłuża jego żywotność.

Kotwa betonowana do podłoża | Zdjęcie 1

Drewniana podpora pergoli przymocowana do podłoża za pomocą kotwy zabetonowanej pod płytkami tarasowymi.

Kotwa betonowana do podłoża | Zdjęcie 2

Zdjęcie techniczne przedstawia szczegółowe wymiarowanie stalowego wspornika typu U, który jest kluczowym elementem montażowym, jaki wykorzystuje pergola drewniana. Na białym tle zaprezentowano ocynkowaną kotwę z długim, żebrowanym prętem montażowym, uzupełnioną o precyzyjne oznaczenia numeryczne określające jej parametry fizyczne. Całkowita wysokość elementu wynosi 30 cm, z czego dolny pręt przeznaczony do osadzenia w betonie ma długość 20 cm, a pionowe ścianki boczne kielicha mierzą 10 cm wysokości. Szerokość wewnętrzna wspornika, w której umieszczana jest belka konstrukcyjna, jest regulowana w zakresie od 5 do 16 cm, co pozwala na dopasowanie do różnych przekrojów drewna. Dodatkowo wskazano grubość stalowej blachy wynoszącą 3 mm, co gwarantuje odpowiednią sztywność i nośność całej pergoli drewnianej. Precyzyjne zwymiarowanie otworów montażowych na ściankach bocznych ułatwia planowanie prac ciesielskich i zapewnia stabilne połączenie pionowych słupów z fundamentem.

Wymiary kotwy do betonu przykręcanej do podpory pergoli | Zdjęcie 3

Zdjęcie schematyczne przedstawiające sposób montażu pionowego słupa, który tworzy fundament konstrukcji, jaką jest pergola drewniana. Na ilustracji widoczny jest przekrój dolnej części drewnianej belki o wyraźnym rysunku słojów i naturalnym, miodowym odcieniu, osadzonej w stalowym wsporniku w kształcie litery U. Metalowe okucie jest trwale połączone z długim, gwintowanym prętem lub kotwą, która zagłębia się w szarym podłożu, symbolizującym fundament betonowy. Kluczowym elementem technicznym pokazanym na schemacie jest dystans między dolną krawędzią drewna a poziomą podstawą stalowego uchwytu, oznaczony literą R z pomocniczymi strzałkami. Takie rozwiązanie konstrukcyjne w budowie pergoli drewnianej ma na celu zapewnienie odpowiedniej cyrkulacji powietrza i ochronę czoła belki przed bezpośrednim kontaktem z wilgocią gromadzącą się w podstawie, co znacząco wydłuża żywotność surowca. Całość prezentuje profesjonalny system kotwienia, gwarantujący stabilność i trwałość architektury ogrodowej.

Schemat techniczny kotwy betonowanej | Zdjęcie 4

opcja 4
Kotwy wbijane w grunt. Ten rodzaj kotwy, przeznaczony jest do „wbicia” trzpienia kotwy w grunt. Uniwersalność i szybkość montażu to niewątpliwie zalety systemu. Dzięki tego rodzaju kotwom możliwe jest mocowanie pergoli w ziemi, nie na powierzchni tarasu.

Graficzna wizualizacja przedstawiająca sposób osadzenia pionowego słupa, z którego zbudowana jest pergola drewniana, bezpośrednio w gruncie przy użyciu stalowej kotwy wbijanej. Na ilustracji widoczny jest przekrój terenu z warstwą zielonej trawy na powierzchni oraz brązową strukturą ziemi pod spodem. Kwadratowa belka z jasnego drewna o naturalnym usłojeniu jest umieszczona w metalowym kielichu wspornika, który posiada ozdobne perforacje po bokach ułatwiające stabilne przykręcenie drewna. Od podstawy kielicha odchodzi długi, ostro zakończony stalowy trzpień w kształcie klina, który głęboko penetruje warstwy gleby, zapewniając stabilność pionową konstrukcji bez konieczności betonowania. Tego typu rozwiązanie montażowe sprawia, że pergola drewniana jest szybka w instalacji, a jednocześnie odizolowana od bezpośredniego kontaktu z ziemią, co chroni strukturę drewna przed wilgocią i przyspieszonym niszczeniem.

Kotwa wbijana w grunt umożliwia mocowanie pergoli w ziemi | Zdjęcie 1

Zdjęcie techniczne prezentujące detal konstrukcyjny stalowej kotwy wbijanej, która umożliwia stabilne osadzenie słupa, jakim cechuje się pergola drewniana, bezpośrednio w gruncie. Na białym tle przedstawiono metalowe okucie składające się z długiego, zwężającego się ku dołowi trzpienia w formie klina oraz górnej części montażowej w kształcie litery U. Na grafice zastosowano zbliżenie w okręgu, które szczegółowo ukazuje konstrukcję kielicha wspornika: pionowe ścianki boczne posiadają system fabrycznie wywierconych otworów na śruby lub wkręty ciesielskie, a podstawa jest wzmocniona poziomymi elementami stabilizującymi. Całość wykonana jest z ocynkowanej stali, co zapewnia odporność na korozję w trudnych warunkach glebowych. Tego rodzaju kotwa pozwala na szybki montaż pergoli drewnianej bez konieczności betonowania, zapewniając jednocześnie solidne połączenie drewna z podłożem i izolację dolnej części belki od bezpośredniego wpływu wilgoci z ziemi.

Wymiary kotwy do gruntu przykręcanej do podpory pergoli | Zdjęcie 2

Zdjęcie techniczne prezentujące schematyczny przekrój mocowania pionowej beki podporowej, którą wykorzystuje pergola drewniana, osadzonej w stalowej kotwie wbijanej w grunt. Na grafice przedstawiono fragment drewnianego słupa o naturalnym rysunku drewna i ciepłym odcieniu, który spoczywa w metalowym wsporniku o profilu litery U. Dolna część kotwy zwęża się ku dołowi, tworząc solidny trzpień stabilizujący całą konstrukcję w podłożu. Kluczowym aspektem technicznym pokazanym na ilustracji jest zachowanie szczeliny dylatacyjnej oznaczonej literą R, która oddziela dolną krawędź drewna od płaskiej podstawy metalowego elementu. Dzięki zastosowaniu podkładek dystansowych widocznych pod belką, pergola drewniana zyskuje niezbędną wentylację od spodu, co zapobiega podsiąkaniu wilgoci i gniciu drewna w miejscu styku z metalem. Precyzyjny rysunek techniczny podkreśla profesjonalne podejście do montażu, mające na celu maksymalne wydłużenie trwałości drewnianych elementów małej architektury ogrodowej.

Schemat techniczny kotwy wbijanej w grunt | Zdjęcie 3

Zestawienie elementów montażowych pergoli drewianej. Po lewej oznaczone cyfrą 1 umieszczoną w zielonym kółku elementy konstrukcji wykonane z drewna. Po prawej oznaczone cyfrą 2 w zielonym kółku wkręty i śruby do skręcenia konstrukcji.

Zamawiając pergolę drewnianą, dostarczamy belki konstrukcyjne oraz wkręty do montażu.

Wiertło do ewentualnych nawierceń pod wkręty należy zakupić we własnym zakresie (np. wiertło do drewna o średnicy 6mm).
