Montaż Pergoli Drewnianej Koro

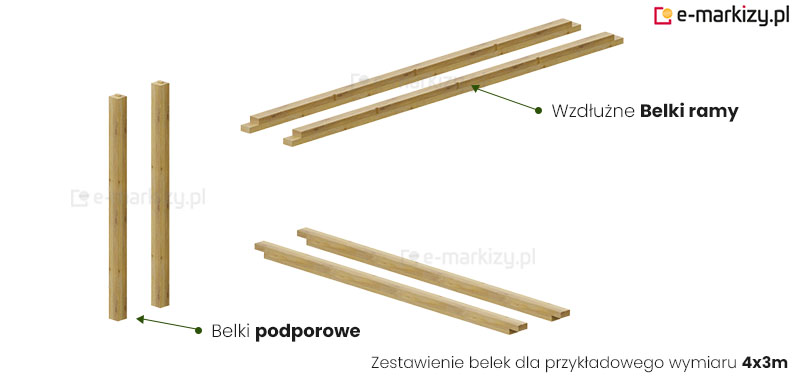

Zestawienie elementów konstrukcyjnych drewnianej pergoli Koro przedstawione na białym tle jako schemat montażowy dla wariantu o wymiarach cztery na trzy metry. Na ilustracji widoczne są trzy grupy drewnianych komponentów wykonanych z jasnego, naturalnego drewna z wyraźnym usłojeniem. Po lewej stronie znajdują się dwie pionowe belki podporowe o kwadratowym przekroju, ustawione równolegle do siebie, które stanowią główne słupy nośne konstrukcji. W górnej części grafiki umieszczono dwie najdłuższe belki ramy biegnące wzdłużnie, które posiadają charakterystyczne frezowania na końcach, umożliwiające precyzyjne łączenie z pozostałymi elementami szkieletu. Poniżej nich zaprezentowano dwie krótsze belki poprzeczne, również zakończone wycięciami montażowymi typu zakładka. Wszystkie elementy są oszlifowane i przygotowane do złożenia w stabilną, prostokątną ramę zadaszenia tarasowego. Przy poszczególnych grupach elementów znajdują się napisy w języku polskim wskazujące na ich funkcję, takie jak belki podporowe oraz wzdłużne belki ramy, a w dolnej części widnieje informacja tekstowa precyzująca przykładowy wymiar zestawu.

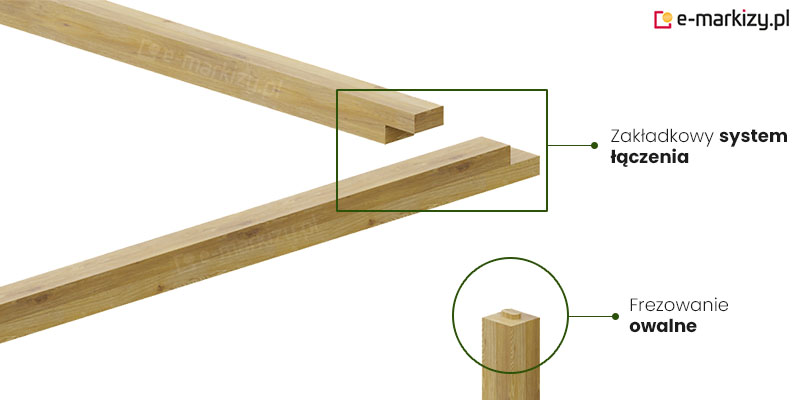

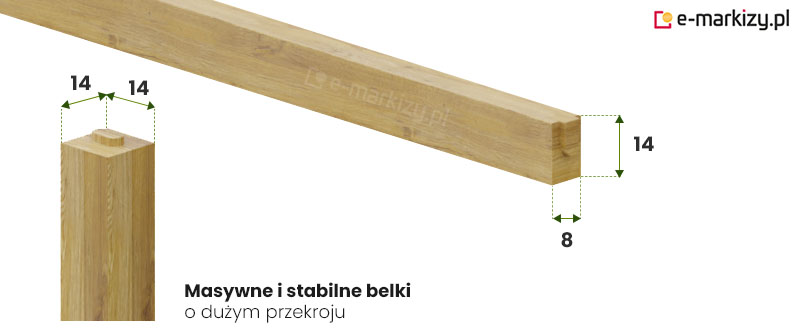

Pergole drewniane montowane są za pomocą tzw. zakładkowego systemu łączenia belek oraz łączenia klinów na zasadzie „wsuń i wkręć”. Drewniane belki są strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie. Ich łączenie odbywa się stopniowo, w zależności od rodzaju frezowania. Belki dachowe wewnętrzne łączy się z belkami dachowymi zewnętrznymi, które łączone są narożnikowo, a całość zadaszenia łączy się z belkami podporowymi. Tak złożona konstrukcja pergoli drewnianej stanowi podstawę do zabudowy dachem tkaninowym oraz roletami screen.

Montaż Pergoli Drewnianej Koro – Filmy

Film z Montażu Pergoli Koro i Dachu Supro

Film z Montażu Pergoli Koro i Dachu Silva

Film z Instrukcją Kotwienia Pergoli

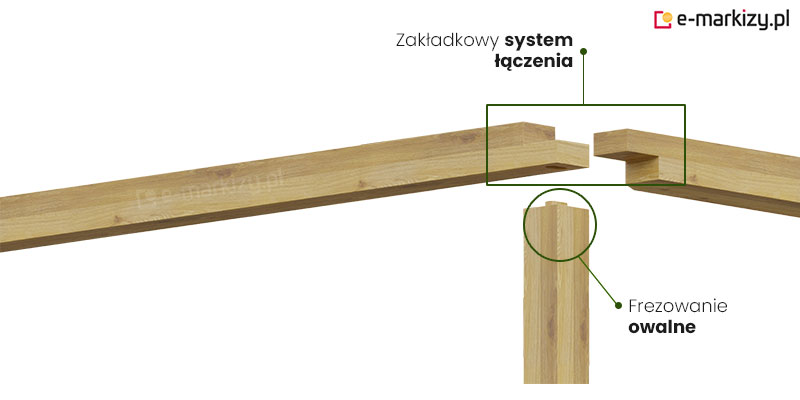

Schemat techniczny prezentujący montaż pergoli drewnianej KORO. Na obrazie zilustrowano kluczowy punkt konstrukcyjny drewnianej pergoli Koro, w którym spotykają się trzy główne elementy szkieletu. Na białym tle pokazano moment składania narożnika lub łączenia przęsła, gdzie pionowy słup nośny o kwadratowym przekroju łączy się z dwiema poziomymi belkami ramy. Górna część słupa, zaznaczona zielonym okręgiem, posiada precyzyjne frezowanie owalne w formie wystającego czopa. Powyżej słupa widoczny jest zakładkowy system łączenia belek poziomych, ujęty w zieloną ramkę pomocniczą. Jedna z belek posiada wycięcie od góry, a druga od dołu, co umożliwia ich wzajemne nałożenie i stworzenie gładkiej, zlicowanej powierzchni ramy. Wszystkie komponenty wykonane są z litego, jasnego drewna z naturalnym rysunkiem słojów. Belki poziome mają widoczne od spodu gniazda montażowe, przygotowane do osadzenia na owalnym czopie słupa. Grafika zawiera podpisy w języku polskim wskazujące na zakładkowy system łączenia oraz frezowanie owalne, co ilustruje bezinwazyjny i stabilny sposób montażu konstrukcji bez widocznych metalowych łączników.

Grafika instruktażowa prezentująca detale stolarskie i sposób montażu elementów drewnianej pergoli Koro na czystym, białym tle. Centralnym punktem ilustracji jest zbliżenie na zakładkowy system łączenia dwóch poziomych belek konstrukcyjnych, ujęte w zieloną ramkę pomocniczą. Belki wykonane z jasnego drewna posiadają precyzyjnie wycięte gniazda i wypusty, które po złożeniu tworzą stabilne i estetyczne połączenie ramy zadaszenia. Poniżej, w zielonym okręgu, wyeksponowano górne zakończenie pionowego słupa nośnego, które posiada charakterystyczne frezowanie owalne w formie wypukłego czopa. Element ten jest kluczowym punktem montażowym, służącym do osadzenia belek ramy głównej. Drewno wykazuje naturalną teksturę z delikatnym zarysem włókien i sęków. Całość uzupełniona jest czytelnymi podpisami w języku polskim, które identyfikują system łączenia oraz rodzaj zastosowanego frezowania, co pozwala na zrozumienie technicznych aspektów budowy konstrukcji bez użycia skomplikowanych narzędzi łączących.

Wizualizacja techniczna prezentująca precyzyjne wykończenie elementów składowych drewnianej pergoli Koro, skupiająca się na detalach obróbki mechanicznej. Na jasnym tle przedstawiono dwie poziome belki ramy wykonane z litego drewna o naturalnym, jasnobrązowym odcieniu z widocznym usłojeniem. Kluczowym elementem grafiki są dwa zielone okręgi zaznaczające precyzyjnie wykonane otwory montażowe na końcach belek. Są to wgłębne, owalne gniazda o gładkich krawędziach, które zostały zaprojektowane do idealnego dopasowania z czopami słupów nośnych. Pod elementami umieszczono podpis wyjaśniający, że frezowanie zostało wykonane techniką cyfrową, co gwarantuje powtarzalność i wysoką dokładność pasowania poszczególnych części konstrukcji. Belki mają prostokątny przekrój i charakteryzują się starannym oszlifowaniem powierzchni, co podkreśla nowoczesny i techniczny charakter produktu.

Kotwienie podpór pergoli drewnianej do podłoża

Podpory pergoli drewnianej mogą być zakotwione do podłoża na różne sposoby. Poniżej znajdziesz szczegóły prezentujące montaż pergoli drewnianej Juko do podłoża:

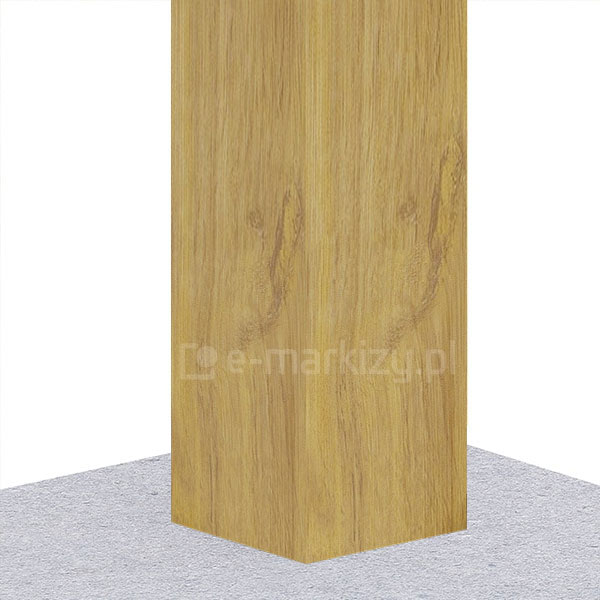

Wizualizacja techniczna prezentująca wykończony detal montażowy, który posiada pergola drewniana, obrazująca efekt końcowy osadzenia pionowego słupa na fundamencie. Na zdjęciu widoczna jest masywna belka z jasnego drewna o wyraźnym, naturalnym rysunku słojów, która styka się bezpośrednio z jasnoszarą, chropowatą powierzchnią betonowego tarasu. Kwadratowa konstrukcja słupa idealnie przylega do podłoża, tworząc czystą linię styku, która podkreśla nowoczesny design i precyzję wykonania tej pergoli drewnianej.

opcja 1
Bez kotew do podłoża. Tę opcję wybieramy, gdy kotwienie podpór wykonujemy we własnym zakresie.

opcja 2
Kotwy przykręcane do podłoża. Jest to najpopularniejszy sposób kotwienia podpór. Ten rodzaj kotwy jest nie widoczny po zamontowaniu, gdyż jego część chowa się wewnątrz podpory.

Dużą zaletą jest również możliwość regulacji wysokości podpory, używając do tego specjalnej nakrętki, która znajduje się na pręcie gwintowanym kotwy. Każda z podpór pergoli, posiada specjalny otwór montażowy, w który wkładamy pręt kotwy.

Rmin=3cm

R1max=2,5cm

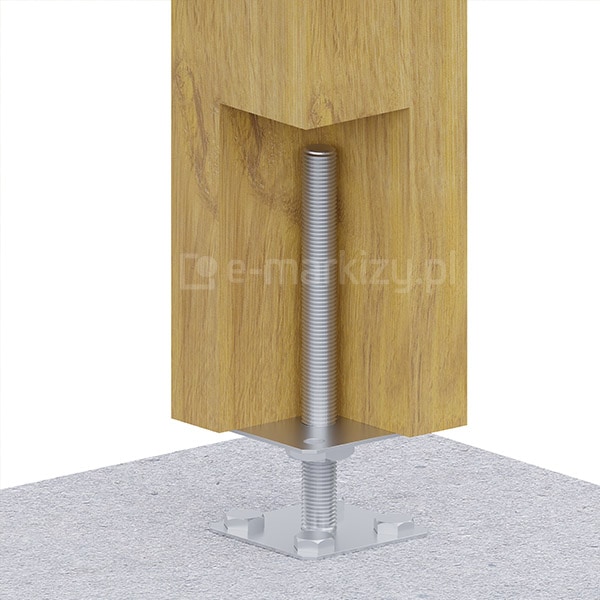

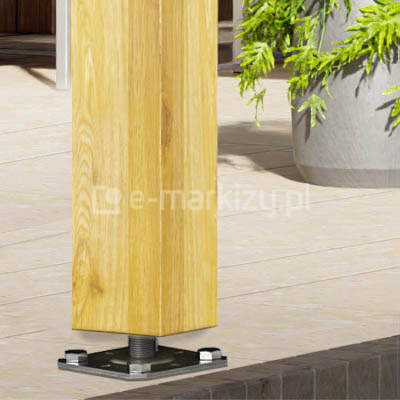

Wizualizacja techniczna prezentująca profesjonalny system ukrytego montażu stopy pionowego słupa nośnego pergoli drewnianej do betonowego podłoża. Na zdjęciu widoczny jest przekrój dolnej części masywnego, drewnianego słupa o jasnym odcieniu, wewnątrz którego wykonano specjalistyczne frezowanie pod stalową kotwę. Metalowy wspornik składa się z nagwintowanego pręta o dużej średnicy, osadzonego na kwadratowej podstawie przykręconej do szarej, betonowej wylewki za pomocą czterech śrub. System ten umożliwia niemal całkowite schowanie elementów złącznych w strukturze drewna, co zapewnia minimalistyczny i estetyczny wygląd bez widocznych z zewnątrz stalowych okuć. Konstrukcja pozwala również na precyzyjną regulację wysokości słupa, zapewniając jego idealne wypoziomowanie. Drewno wykazuje naturalne usłojenie, a precyzja wykonania gniazda montażowego podkreśla wysoką jakość techniczną całego systemu konstrukcyjnego.

Kotwa przykręcana pod deską tarasową | Zdjęcie 1

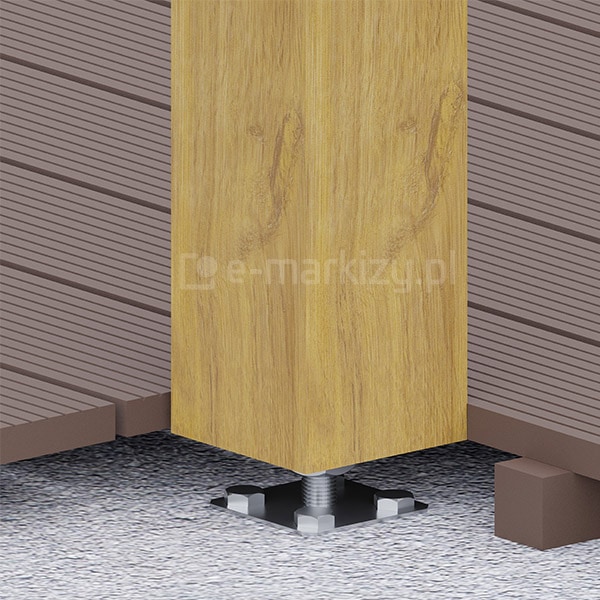

Wizualizacja techniczna prezentująca zastosowanie regulowanej kotwy śrubowej w praktyce, co pozwala na stabilne i precyzyjne posadowienie pionowego słupa, z którego składa się pergola drewniana. Na zdjęciu widoczna jest masywna, kwadratowa belka z jasnego drewna o wyraźnym usłojeniu, która została uniesiona nad poziom tarasu wyłożonego jasnymi płytami. Konstrukcja wspiera się na stalowym systemie regulacji, składającym się z kwadratowej stopy przykręconej do podłoża czterema solidnymi śrubami z nakrętkami oraz centralnego pręta gwintowanego wchodzącego w głąb drewna. Tego typu rozwiązanie montażowe w pergoli drewnianej umożliwia idealne wypoziomowanie całej konstrukcji nawet na lekko pochyłym terenie, a jednocześnie zapewnia niezbędną szczelinę dylatacyjną. Dzięki uniesieniu belki, drewno nie ma bezpośredniego kontaktu z wodą opadową gromadzącą się na podłożu, co skutecznie chroni konstrukcję przed gniciem i znacząco wydłuża jej żywotność, zachowując przy tym nowoczesną i lekką estetykę wykończenia.

Kotwa przykręcana do podłoża | Zdjęcie 2

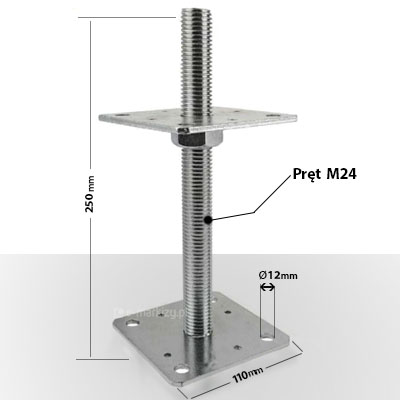

Zdjęcie techniczne prezentujące szczegółowe wymiarowanie profesjonalnej kotwy regulowanej, która umożliwia precyzyjny montaż pionowych słupów, jakimi charakteryzuje się pergola drewniana. Na białym tle pokazano stalowy, ocynkowany wspornik składający się z dwóch kwadratowych płytek o boku 110 mm połączonych masywnym prętem gwintowanym klasy M24. Całkowita wysokość elementu wynosi 250 mm, co pozwala na znaczną regulację poziomu belki ponad fundamentem. Dolna podstawa, przeznaczona do przykręcenia do podłoża betonowego, posiada cztery otwory montażowe o średnicy 12 mm każdy, rozmieszczone w narożnikach dla zapewnienia maksymalnej stabilności. Górna płytka, na której spoczywa pergola drewniana, również wyposażona jest w otwory ułatwiające solidne połączenie z czołem drewnianej belki. Zastosowanie gwintu M24 wraz z nakrętką kontrującą umożliwia płynne niwelowanie ewentualnych nierówności terenu i zapewnia odpowiednią dylatację, chroniąc drewno przed wilgocią gruntową.

Wymiary kotwy przykręcanej do podpory pergoli | Zdjęcie 3

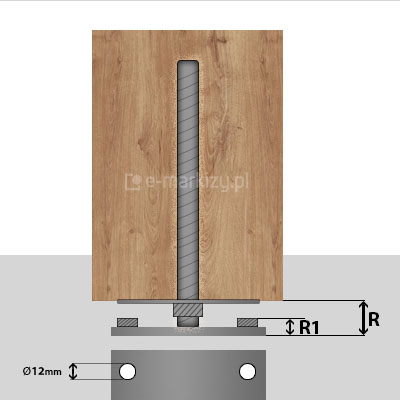

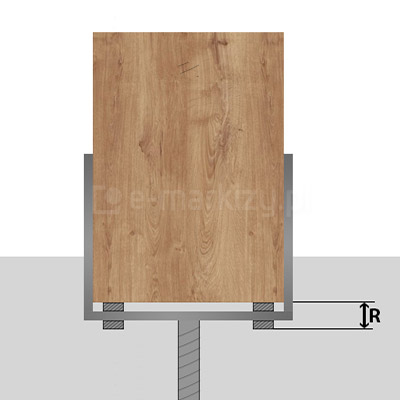

Wizualizacja techniczna prezentująca szczegółowy schemat montażu pionowego słupa, na którym opiera się pergola drewniana, z wykorzystaniem systemu ukrytej regulacji wysokości. Na rysunku przedstawiono przekrój drewnianej belki o naturalnym usłojeniu, wewnątrz której osadzony jest centralnie gruby, stalowy pręt gwintowany. Całość konstrukcji spoczywa na płaskiej, stalowej podstawie, która jest oddzielona od fundamentu systemem dylatacyjnym. Na schemacie precyzyjnie oznaczono parametry techniczne: litera R wskazuje całkowitą wysokość szczeliny między dolną krawędzią drewna a poziomem podłoża, natomiast R1 określa wysokość samej podstawy montażowej wraz z elementami dystansowymi. W dolnej części grafiki widoczny jest fragment betonowej stopy fundamentowej z zaznaczonymi otworami o średnicy 12 mm, przeznaczonymi do solidnego zakotwienia systemu w gruncie. Taka budowa pergoli drewnianej pozwala na precyzyjne wypoziomowanie konstrukcji oraz zapewnia doskonałą wentylację czoła belki, co skutecznie chroni naturalny surowiec przed degradacją biologiczną wywołaną wilgocią.

Schemat techniczny kotwy przykręcanej | Zdjęcie 4

opcja 3
Kotwy betonowane do podłoża. Trzpień kotwy, należy umieścić w betonie, natomiast pozostałą część, przykręcamy do boków podpory pergoli.

Szczególnie polecamy ten sposób na montaż pergoli drewnianej Juko do podłoża tarasu zanim został on wyłożony deską lub płytkami.

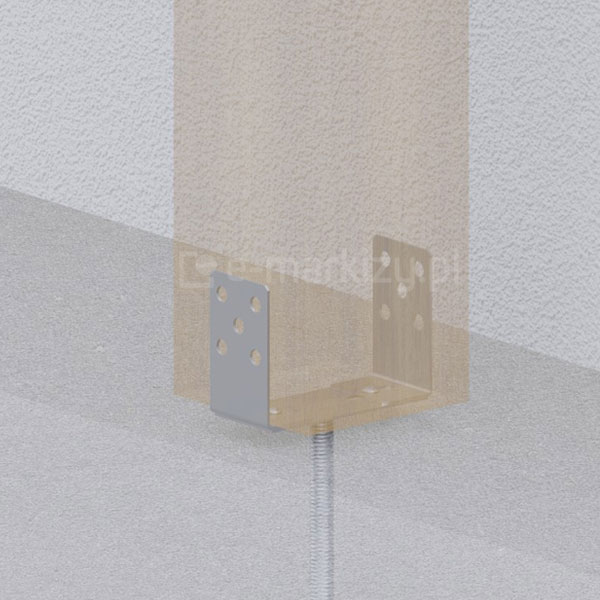

Wizualizacja techniczna prezentująca system montażu pionowej kolumny, którą wykorzystuje pergola drewniana, przy zastosowaniu stalowego wspornika typu U zintegrowanego z kotwą betonowaną. Na zdjęciu widoczna jest półtransparentna, kwadratowa belka drewniana, co pozwala na dokładne przyjrzenie się elementom mocującym ukrytym w jej strukturze oraz podstawie. Słup osadzony jest w metalowym okuciu, którego boczne ścianki posiadają fabryczne otwory na wkręty, zapewniające stabilne zespolenie drewna z uchwytem. Od spodu wspornika wyprowadzony jest długi, gwintowany pręt stalowy, który pionowo zagłębia się w szarym, betonowym podłożu. Taka konstrukcja zapewnia wysoką odporność na wyrwanie oraz stabilność statyczną pergoli drewnianej, jednocześnie lekko unosząc czoło belki ponad poziom fundamentu, co chroni naturalny surowiec przed bezpośrednim kontaktem z wilgocią i przedłuża jego żywotność.

Kotwa betonowana do podłoża | Zdjęcie 1

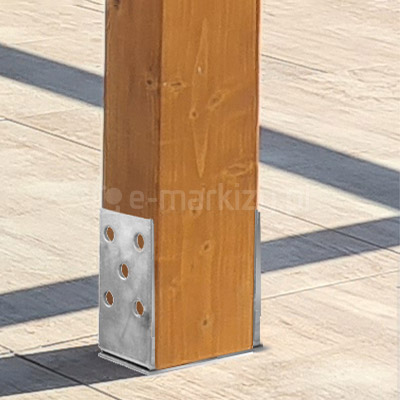

Drewniana podpora pergoli przymocowana do podłoża za pomocą kotwy zabetonowanej pod płytkami tarasowymi.

Kotwa betonowana do podłoża | Zdjęcie 2

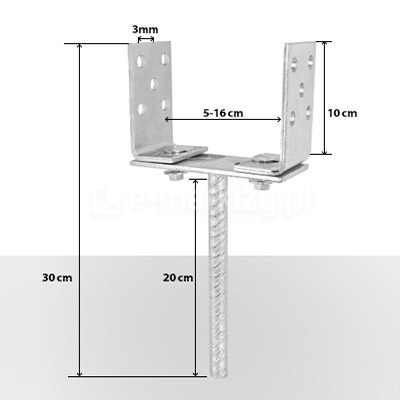

Zdjęcie techniczne przedstawia szczegółowe wymiarowanie stalowego wspornika typu U, który jest kluczowym elementem montażowym, jaki wykorzystuje pergola drewniana. Na białym tle zaprezentowano ocynkowaną kotwę z długim, żebrowanym prętem montażowym, uzupełnioną o precyzyjne oznaczenia numeryczne określające jej parametry fizyczne. Całkowita wysokość elementu wynosi 30 cm, z czego dolny pręt przeznaczony do osadzenia w betonie ma długość 20 cm, a pionowe ścianki boczne kielicha mierzą 10 cm wysokości. Szerokość wewnętrzna wspornika, w której umieszczana jest belka konstrukcyjna, jest regulowana w zakresie od 5 do 16 cm, co pozwala na dopasowanie do różnych przekrojów drewna. Dodatkowo wskazano grubość stalowej blachy wynoszącą 3 mm, co gwarantuje odpowiednią sztywność i nośność całej pergoli drewnianej. Precyzyjne zwymiarowanie otworów montażowych na ściankach bocznych ułatwia planowanie prac ciesielskich i zapewnia stabilne połączenie pionowych słupów z fundamentem.

Wymiary kotwy do betonu przykręcanej do podpory pergoli | Zdjęcie 3

Zdjęcie schematyczne przedstawiające sposób montażu pionowego słupa, który tworzy fundament konstrukcji, jaką jest pergola drewniana. Na ilustracji widoczny jest przekrój dolnej części drewnianej belki o wyraźnym rysunku słojów i naturalnym, miodowym odcieniu, osadzonej w stalowym wsporniku w kształcie litery U. Metalowe okucie jest trwale połączone z długim, gwintowanym prętem lub kotwą, która zagłębia się w szarym podłożu, symbolizującym fundament betonowy. Kluczowym elementem technicznym pokazanym na schemacie jest dystans między dolną krawędzią drewna a poziomą podstawą stalowego uchwytu, oznaczony literą R z pomocniczymi strzałkami. Takie rozwiązanie konstrukcyjne w budowie pergoli drewnianej ma na celu zapewnienie odpowiedniej cyrkulacji powietrza i ochronę czoła belki przed bezpośrednim kontaktem z wilgocią gromadzącą się w podstawie, co znacząco wydłuża żywotność surowca. Całość prezentuje profesjonalny system kotwienia, gwarantujący stabilność i trwałość architektury ogrodowej.

Schemat techniczny kotwy betonowanej | Zdjęcie 4

opcja 4
Kotwy wbijane w grunt. Ten rodzaj kotwy, przeznaczony jest do „wbicia” trzpienia kotwy w grunt. Uniwersalność i szybkość montażu to niewątpliwie zalety systemu. Dzięki tego rodzaju kotwom możliwe jest mocowanie pergoli w ziemi, nie na powierzchni tarasu.

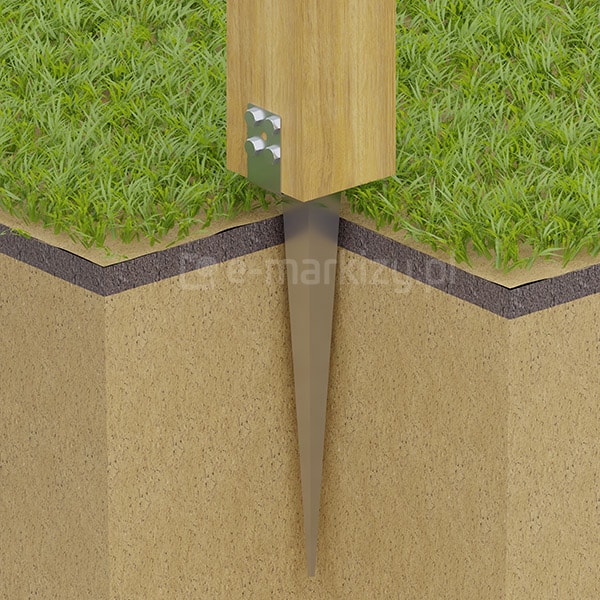

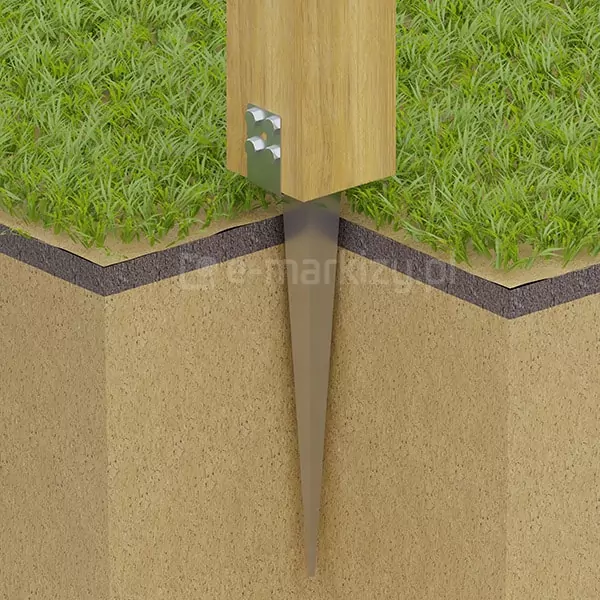

Graficzna wizualizacja przedstawiająca sposób osadzenia pionowego słupa, z którego zbudowana jest pergola drewniana, bezpośrednio w gruncie przy użyciu stalowej kotwy wbijanej. Na ilustracji widoczny jest przekrój terenu z warstwą zielonej trawy na powierzchni oraz brązową strukturą ziemi pod spodem. Kwadratowa belka z jasnego drewna o naturalnym usłojeniu jest umieszczona w metalowym kielichu wspornika, który posiada ozdobne perforacje po bokach ułatwiające stabilne przykręcenie drewna. Od podstawy kielicha odchodzi długi, ostro zakończony stalowy trzpień w kształcie klina, który głęboko penetruje warstwy gleby, zapewniając stabilność pionową konstrukcji bez konieczności betonowania. Tego typu rozwiązanie montażowe sprawia, że pergola drewniana jest szybka w instalacji, a jednocześnie odizolowana od bezpośredniego kontaktu z ziemią, co chroni strukturę drewna przed wilgocią i przyspieszonym niszczeniem.

Kotwa wbijana w grunt umożliwia mocowanie pergoli w ziemi | Zdjęcie 1

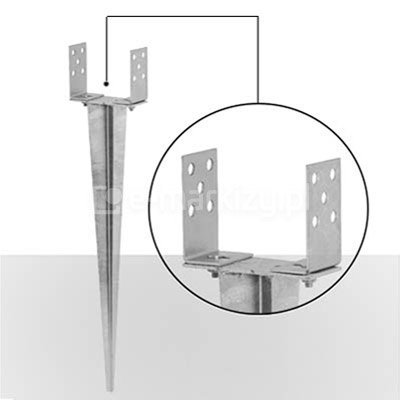

Zdjęcie techniczne prezentujące detal konstrukcyjny stalowej kotwy wbijanej, która umożliwia stabilne osadzenie słupa, jakim cechuje się pergola drewniana, bezpośrednio w gruncie. Na białym tle przedstawiono metalowe okucie składające się z długiego, zwężającego się ku dołowi trzpienia w formie klina oraz górnej części montażowej w kształcie litery U. Na grafice zastosowano zbliżenie w okręgu, które szczegółowo ukazuje konstrukcję kielicha wspornika: pionowe ścianki boczne posiadają system fabrycznie wywierconych otworów na śruby lub wkręty ciesielskie, a podstawa jest wzmocniona poziomymi elementami stabilizującymi. Całość wykonana jest z ocynkowanej stali, co zapewnia odporność na korozję w trudnych warunkach glebowych. Tego rodzaju kotwa pozwala na szybki montaż pergoli drewnianej bez konieczności betonowania, zapewniając jednocześnie solidne połączenie drewna z podłożem i izolację dolnej części belki od bezpośredniego wpływu wilgoci z ziemi.

Wymiary kotwy do gruntu przykręcanej do podpory pergoli | Zdjęcie 2

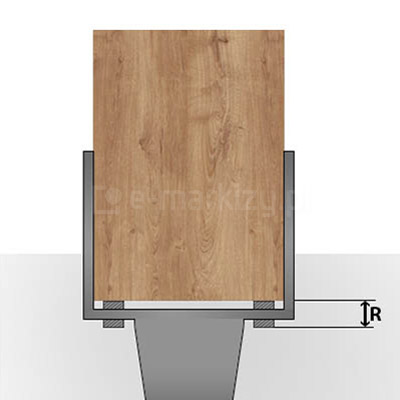

Zdjęcie techniczne prezentujące schematyczny przekrój mocowania pionowej beki podporowej, którą wykorzystuje pergola drewniana, osadzonej w stalowej kotwie wbijanej w grunt. Na grafice przedstawiono fragment drewnianego słupa o naturalnym rysunku drewna i ciepłym odcieniu, który spoczywa w metalowym wsporniku o profilu litery U. Dolna część kotwy zwęża się ku dołowi, tworząc solidny trzpień stabilizujący całą konstrukcję w podłożu. Kluczowym aspektem technicznym pokazanym na ilustracji jest zachowanie szczeliny dylatacyjnej oznaczonej literą R, która oddziela dolną krawędź drewna od płaskiej podstawy metalowego elementu. Dzięki zastosowaniu podkładek dystansowych widocznych pod belką, pergola drewniana zyskuje niezbędną wentylację od spodu, co zapobiega podsiąkaniu wilgoci i gniciu drewna w miejscu styku z metalem. Precyzyjny rysunek techniczny podkreśla profesjonalne podejście do montażu, mające na celu maksymalne wydłużenie trwałości drewnianych elementów małej architektury ogrodowej.

Schemat techniczny kotwy wbijanej w grunt | Zdjęcie 3

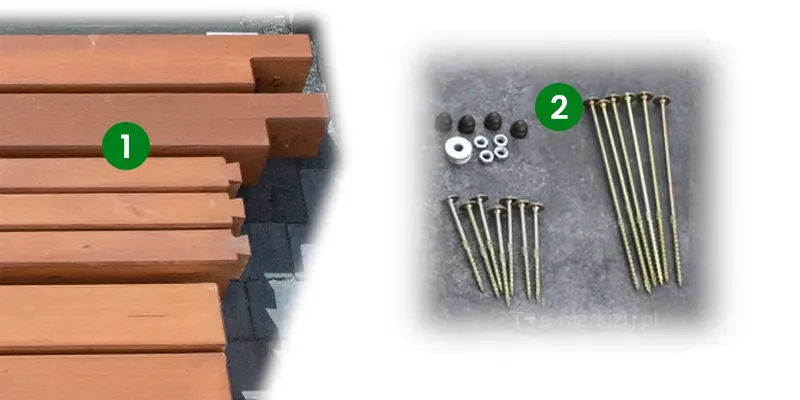

Zestawienie elementów montażowych pergoli drewianej. Po lewej oznaczone cyfrą 1 umieszczoną w zielonym kółku elementy konstrukcji wykonane z drewna. Po prawej oznaczone cyfrą 2 w zielonym kółku wkręty i śruby do skręcenia konstrukcji.

Zamawiając pergolę drewnianą, dostarczamy belki konstrukcyjne oraz wkręty do montażu.

Wiertło do ewentualnych nawierceń pod wkręty należy zakupić we własnym zakresie (np. wiertło do drewna o średnicy 6mm).
