Montaż Pergoli Przyściennej Solid Aluprof

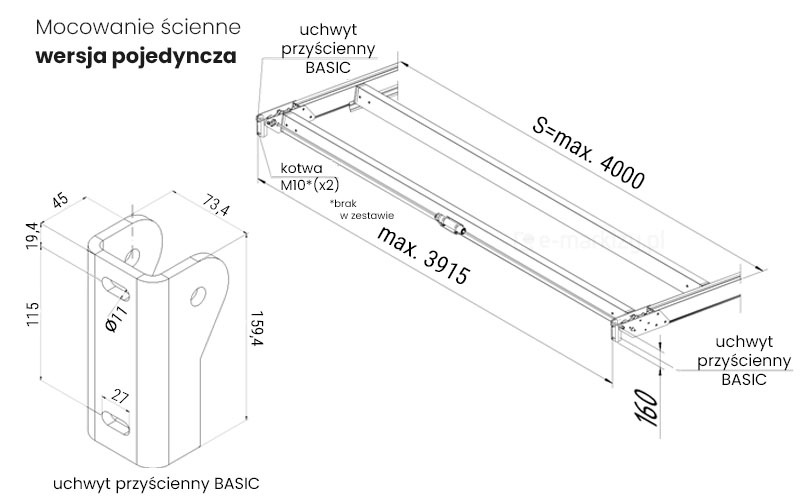

Rysunek techniczny przedstawia wymiary oraz konstrukcję uchwytu przyściennego typu BASIC stosowanego w systemach pergoli Solid. Grafika ukazuje dwa główne elementy: szczegółowy model 3D uchwytu oraz schemat montażowy konstrukcji przyściennej. Na modelu uchwytu o wysokości 159,4 mm zaznaczono kluczowe wymiary, w tym szerokość 73,4 mm, głębokość 45 mm oraz rozstaw otworów montażowych, z których dolne mają szerokość 27 mm. Schemat montażowy ilustruje sposób zamocowania pergoli do ściany za pomocą dwóch kotew M10 (brak w zestawie) oraz wskazuje maksymalną szerokość konstrukcji S wynoszącą 4000 mm, przy szerokości wewnętrznej 3915 mm. Rysunek precyzyjnie definiuje wymagania instalacyjne dla tego elementu systemu.
Montaż standard – uchwyt BASIC

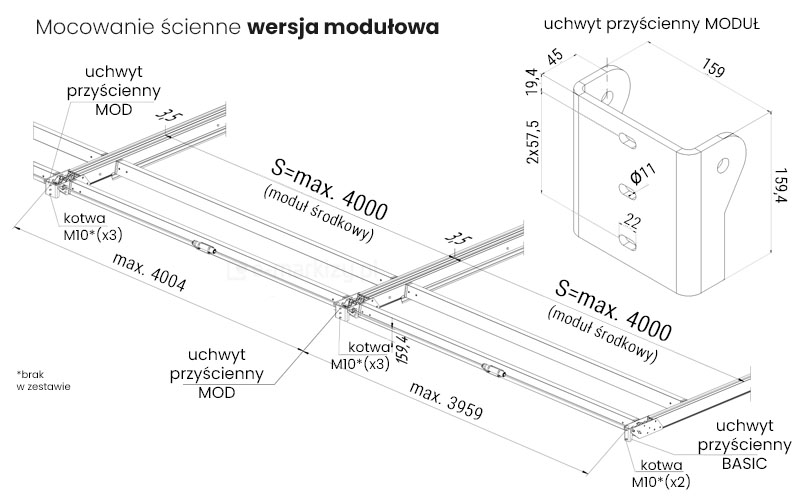

Rysunek techniczny prezentuje szczegółowe wymiary oraz geometrię uchwytu ściennego w wersji modułowej (MOD), stosowanego w systemie pergoli Solid. Grafika ukazuje dwa główne aspekty: schemat montażowy modułu oraz szczegółowy model 3D uchwytu przyściennego MOD. Schemat montażowy: Ilustruje konfigurację łączącą moduły pergoli, gdzie poszczególne sekcje osiągają szerokość S do 4000 mm. Zaznaczono punkty kotwienia za pomocą śrub M10 (brak w zestawie), przy czym mocowania modułów środkowych wymagają użycia trzech kotew. Model uchwytu MOD: Przedstawia wymiary konstrukcyjne elementu: wysokość całkowitą 159,4 mm, szerokość 159 mm oraz głębokość 45 mm. Widoczne są otwory montażowe o średnicy 11 mm oraz otwory podłużne o wymiarze 22 mm, co umożliwia precyzyjną regulację podczas instalacji.
Montaż modułowy – uchwyt MOD

Montaż Pergoli Przyściennej Solid Aluprof – Przekroje

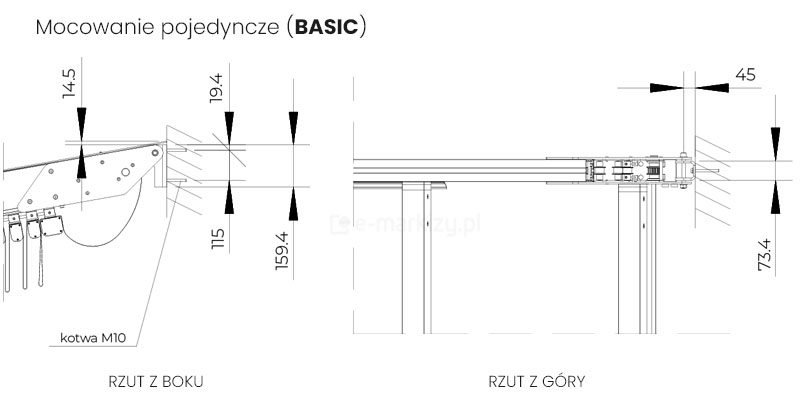

Rysunek techniczny w sposób szczegółowy prezentuje specyfikację montażu pojedynczego typu BASIC dla pergoli Solid Aluprof, co jest kluczowe dla zapewnienia prawidłowej instalacji konstrukcji przyściennej. Dokumentacja techniczna została podzielona na dwa kluczowe ujęcia, które ułatwiają precyzyjne rozmieszczenie punktów kotwienia na elewacji. Rzut z boku: Przedstawia dokładne rozmieszczenie elementów mocujących, w tym zastosowanie kotew M10, które gwarantują stabilność połączenia pergoli ze ścianą budynku. Na schemacie wyszczególniono szereg wymiarów montażowych, takich jak 14,5 mm, 19,4 mm oraz 115 mm, które określają odległości między otworami i krawędziami uchwytu. Całkowita wysokość uchwytu montażowego wynosi dokładnie 159,4 mm, co jest parametrem niezbędnym do zachowania odpowiedniego poziomu instalacji. Rzut z góry: Ukazuje geometrię oraz sposób przylegania elementu do podłoża. Zaznaczono tu kluczowy odstęp 45 mm od płaszczyzny ściany, co pozwala na właściwe pozycjonowanie konstrukcji względem elewacji. Szerokość uchwytu w tym przekroju wynosi 73,4 mm, co wraz z pozostałymi wymiarami tworzy kompletną instrukcję techniczną dla monterów.
Montaż ścienny BASIC – rzut boczny i górny

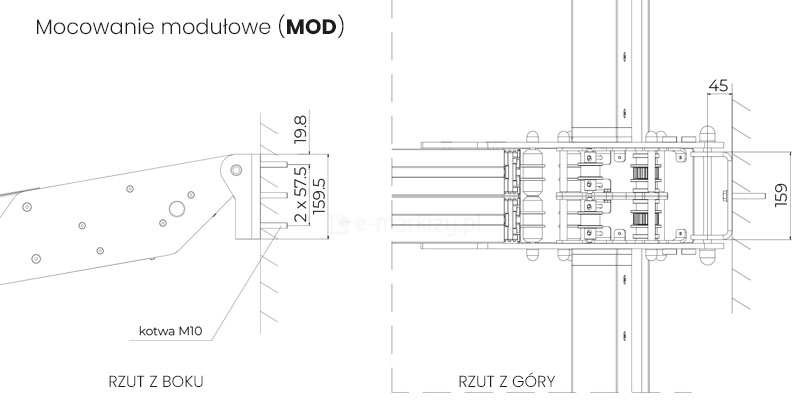

Rysunek techniczny przedstawia schemat montażu modułowego (MOD) pergoli Solid firmy Aluprof do ściany, ukazując zarówno rzut z boku, jak i rzut z góry. Na rzucie z boku widoczne jest mocowanie za pomocą kotew M10, z zaznaczonym wymiarem wysokości uchwytu wynoszącym 159,5 mm oraz rozstawem punktów kotwienia 57,5 mm. Rzut z góry precyzyjnie ilustruje geometrię uchwytu montażowego, wskazując odległość 45 mm od płaszczyzny ściany do krawędzi elementu oraz całkowitą szerokość uchwytu wynoszącą 159 mm.
Montaż ścienny MOD – rzut boczny i górny

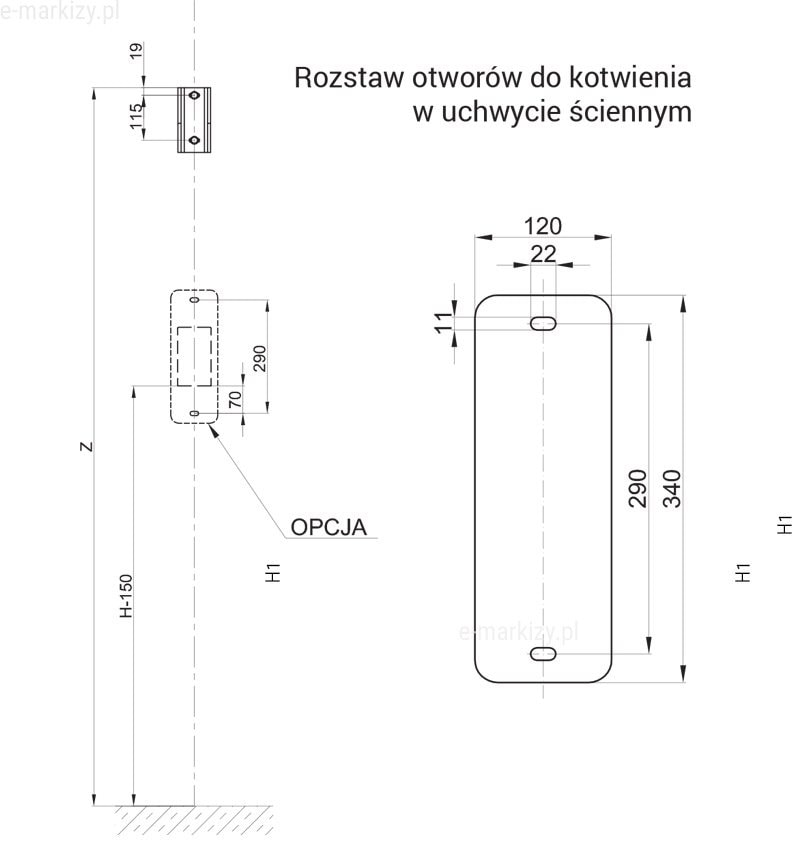

Rysunek techniczny przedstawia schemat rozstawu otworów do kotwienia uchwytu ściennego w konstrukcji pergoli Solid. Grafika ukazuje wymiary montażowe uchwytu o wysokości całkowitej 340 mm i szerokości 120 mm, z otworami montażowymi o wymiarach 22 mm na 11 mm, rozstawionymi w osiach co 290 mm. Dodatkowo, schemat wskazuje na opcjonalne umiejscowienie elementu montażowego, definiując jego pozycję za pomocą wysokości H1 oraz wymiaru Z.

Rozstaw otworów do kotwienia w uchwycie ściennym pergoli Solid

uchwyt 120x340mm
