Montaż Pergoli SB400 Aluprof

Montaż pergoli lamelowej w wersji przyściennej

Montaż pergoli Sb400 Selt przyściennej można wykonać na dwa sposoby – poprzecznie lub wzdłużnie. Oba sposoby montażu prezentują rysunki:

Rysunek techniczny w formie schematu izometrycznego przedstawiający sposób montażu dachu pergoli lamelowej SB400 do belki poprzecznej. Konstrukcja dachu składa się z licznych, równolegle ułożonych lameli osadzonych w prostokątnej ramie, która z jednej strony wsparta jest na dwóch pionowych słupach, a z drugiej przygotowana do zamocowania ściennego. Kluczowe punkty montażowe zostały oznaczone literą A oraz cyfrą 2 w zielonym kole, wskazując na specjalne uchwyty mocujące umieszczone w odstępach 500 mm od krawędzi bocznych. Schemat jest wykonany czarną linią na białym tle, zawiera napisy techniczne w lewym górnym rogu: „montaż do belki poprzecznej (2)” oraz precyzyjne linie wymiarowe określające rozstaw elementów złącznych. Całość obrazuje inżynieryjne rozwiązanie instalacji równoległej, pozwalające na stabilne połączenie zadaszenia z istniejącą strukturą budynku.
A. Montaż do belki poprzecznej (2-tył)
Rysunek techniczny w formie schematu izometrycznego przedstawiający sposób montażu dachu pergoli lamelowej SB400 do belki wzdłużnej. Konstrukcja zadaszenia składa się z ramy wypełnionej licznymi ruchomymi lamelami, wspartej z jednej strony na pionowych słupach, a z drugiej przeznaczonej do przytwierdzenia prostopadle do elementu konstrukcyjnego budynku. Kluczowe punkty montażowe na dłuższym boku ramy zostały oznaczone literą B oraz cyfrą 4 w zielonym kole, wskazując na uchwyty mocujące rozmieszczone w odległości 700 mm od krawędzi bocznych. Schemat wykonany jest przy użyciu czarnych linii na białym tle i zawiera napisy techniczne w lewym górnym rogu: „montaż do belki wzdłużnej (4)” wraz z precyzyjnymi liniami wymiarowymi. Ilustracja szczegółowo obrazuje inżynieryjne rozwiązanie instalacji prostopadłej, zapewniającej stabilne połączenie systemu pergoli z elewacją lub konstrukcją nośną.
B. Montaż do belki wzdłużnej (4-napędowa)

Uchwyt ścienny pergoli SB400

Ilość sztuk w zestawie:
Do szerokości 520cm: 2szt
Powyżej szerokości 520cm: 3szt

Rysunek techniczny zatytułowany uniwersalny uchwyt ścienny przedstawia wymiarowanie dwóch wariantów giętych elementów montażowych wykonanych z blachy stalowej S355 o grubości 8 mm. Każdy z uchwytów ma postać kątownika o podstawie 200 mm na 125 mm, wyposażonego w otwory montażowe typu fasolka o wymiarach 34 mm na 14 mm oraz centralne otwory o średnicy 14 mm. Dokumentacja precyzyjnie definiuje rozstawy otworów, odległości krawędziowe oraz wysokości ścianek pionowych, wynoszące odpowiednio 125 mm oraz 85 mm, co umożliwia właściwy dobór i instalację wsporników przy montażu konstrukcji pergoli do ściany.
Uniwersalny uchwyt ścienny
Rysunek techniczny zatytułowany Montaż Pergoli SB400 Aluprof ukazuje dopuszczalne mocowania uchwytu prezentuje cztery warianty montażu konstrukcji do ściany przy użyciu elementów złącznych typu M12 x 240 A2 klasy 70. Schemat ukazuje różne konfiguracje rozmieszczenia uchwytów kątowych względem profilu oraz powierzchni montażowej, z uwzględnieniem odległości montażowych wynoszących 40 mm, 58 mm oraz 63 mm. Ilustracja ta służy jako wytyczna określająca poprawne sposoby przytwierdzenia pergoli do podłoża ściennego przy zachowaniu odpowiednich parametrów technicznych połączeń.
Dopuszczalne mocowania uchwytu

Standardowe stopy podpór (marki montażowe)

Rysunek techniczny przedstawia szczegółowe wymiary oraz rozstaw otworów montażowych dla stóp narożnych typu A oraz C, dedykowanych dla pergoli SB400 marki Selt. Obie stopy posiadają prostokątną podstawę o wymiarach zewnętrznych 200 mm na 142,5 mm, w której rozmieszczone zostały otwory montażowe o średnicy 14,2 mm. W centralnej części każdej ze stóp zlokalizowany jest profil konstrukcyjny słupa, którego pozycję względem krawędzi podstawy określają precyzyjne odległości montażowe wynoszące 20 mm od bocznej krawędzi oraz 107,5 mm pomiędzy osiami otworów kotwiących, przy czym odległość od krawędzi dolnej do osi otworów wynosi 15 mm. Różnica między przedstawionymi elementami polega na lustrzanym odbiciu rozmieszczenia profilu słupa względem otworów montażowych w podstawie, co umożliwia dopasowanie stopy do konkretnego narożnika konstrukcji pergoli SB400.
Stopy bez odpływów
Schemat przedstawia parametry techniczne stóp narożnych typu G oraz I, wyposażonych w zintegrowany system odpływu wody, przeznaczonych do montażu pergoli SB400 firmy Selt. Podstawa każdej stopy ma wymiary 200 mm na 142,5 mm i posiada cztery otwory montażowe o średnicy 14,2 mm, rozmieszczone w odległości 15 mm od zewnętrznych krawędzi. Centralny profil słupa jest osadzony w sposób umożliwiający sprawne odprowadzanie wody, przy czym rozstaw między skrajnymi osiami otworów montażowych wynosi 112,5 mm. Dokumentacja techniczna prezentuje układ lustrzany obu typów stóp, co pozwala na precyzyjną instalację systemu odpływowego w odpowiednich punktach konstrukcyjnych pergoli SB400, zapewniając stabilność oraz funkcjonalność zadaszenia.
Stopy z odpływem

Montaż Pergoli SB400 Aluprof – Pomiar modułów pergoli

Łączenie konstrukcji odbywa się za pomocą dedykowanych szpil nierdzewnych, nakrętek stożkowych. Podpory nie są ze sobą łączone. Styki belek uszczelniane są przez 2 pasma taśmy samoprzylepnej EPDM (nie zapewnia ona wodoszczelności)

• A. Pergole połączone belkami wzdłużnymi
(łączenia na belce bocznej w celu uzyskania większej szerokości osłony)

• B. Pergole połączone belkami poprzecznymi (tylko wersja wolnostojąca)
(łączenia na belce przedniej lub tylnej w celu uzyskania większego wysięgu osłony)

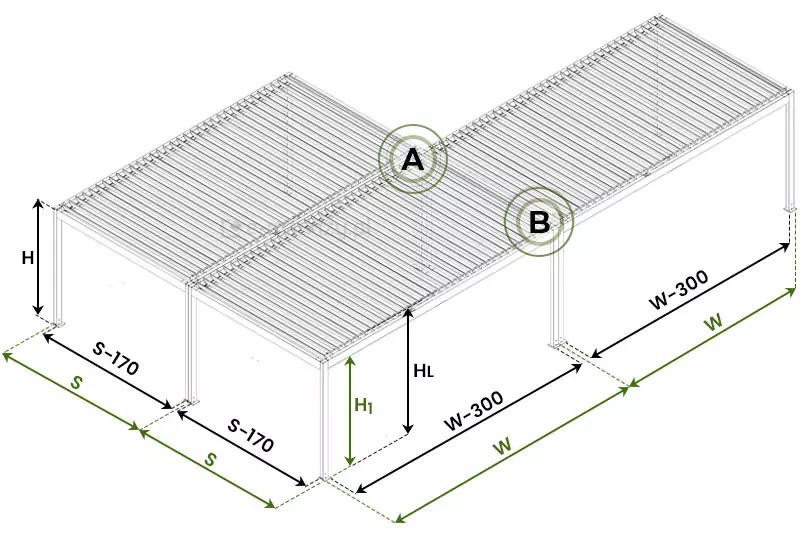

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat pomiarowania modułowej konfiguracji pergoli lamelowej SB400 marki Selt. Grafika prezentuje system składający się z trzech połączonych ze sobą segmentów zadaszenia, wspartych na wspólnych słupach konstrukcyjnych, co pozwala na osłonięcie dużej powierzchni tarasu. Na schemacie naniesiono precyzyjne oznaczenia wymiarowe: wysokość całkowitą (H), wysokość prześwitu pod rynną (HL) oraz wysokość do dolnej krawędzi ramy (H1). Szerokość poszczególnych modułów określono symbolami S oraz S-170, natomiast głębokość jako W oraz W-300, wskazując na różnice między wymiarami zewnętrznymi a osiowymi słupów. Dodatkowo na styku modułów zaznaczono okręgami punkty A i B, ilustrujące sposób łączenia rynien i belek konstrukcyjnych w układzie wielomodułowym. Całość ma formę czarno-białego szkicu liniowego z zielonymi akcentami pomocniczymi, służącego jako profesjonalna instrukcja planowania i montażu rozbudowanych systemów pergoli.
Pomiar modułów

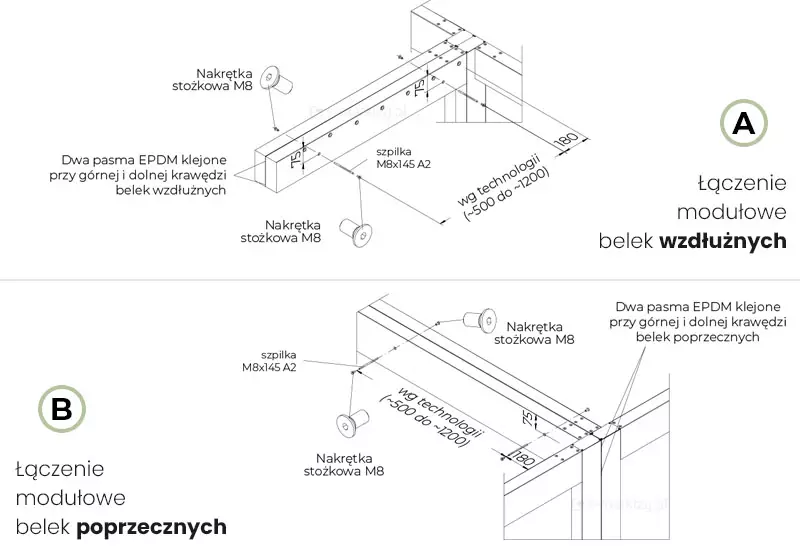

Rysunek techniczny przedstawiający detale konstrukcyjne łączenia modułowego belek pergoli Solid Selt, podzielony na dwie sekcje oznaczone literami A i B. Górna część (A) ilustruje łączenie modułowe belek wzdłużnych, gdzie widoczny jest przekrój belki z zaznaczonymi punktami montażowymi dla szpilek M8x145 A2 oraz nakrętek stożkowych M8. Schemat wskazuje na zastosowanie dwóch pasm uszczelki EPDM klejonych przy górnej i dolnej krawędzi belek oraz określa rozstaw otworów zgodnie z technologią w przedziale od 500 do 1200 mm. Dolna część (B) przedstawia analogiczny schemat dla łączenia modułowego belek poprzecznych, detalicznie pokazując sposób zespolenia prostopadłych elementów konstrukcyjnych za pomocą tych samych komponentów złącznych. Całość wykonana jest w formie czarnego rysunku liniowego na białym tle, z precyzyjnymi opisami technicznymi i liniami pomocniczymi ułatwiającymi zrozumienie sposobu montażu i uszczelnienia systemu.
Szczegóły łączenia
