Montaż Pergoli Square Przyściennej

Montaż pergoli Square przyściennej (wersja skrócona)

1. Dostarczona konstrukcja pergoli jest przygotowana na wymiar zgodnie z zleconym zamówieniem. Montaż pergoli na obiekcie musi zostać przeprowadzony zgodnie w wymiarami określonymi podczas pomiarów. Do każdego wyrobu zostaje dostarczona karta wymiarowa. Celem kary jest określenie położenia profilów konstrukcyjnych, których poprawny montaż zapewni uzyskanie właściwego kąta pochylenia pergoli i związany z tym poprawny odpływ wody deszczowej. Przedstawione wymiary ułatwią rozplanowanie położenia otworów wierconych w ścianie oraz w podłożu. Charakterystyczne wymiary pergoli:
– wysięg: odległość od ściany do zewnętrznej płaszczyzny słupów,
– szerokość: odległość między zewnętrznymi płaszczyznami szyn pergoli,
– wysokość przednia: wielkość światła między podłożem a spodem rynny,
– wysokość mocowania: odległość od podłoża do spodu wspornika ściennego mierzona przy ścianie.

Uwaga: Złożona przez producenta pergola nie ma zaprogramowanych położeń krańcowych silnika. Montażysta dopiero po zamocowaniu tkaniny i przykręceniu belki nieruchomej może zaprogramować położenia krańcowe według instrukcji wybranego napędu.

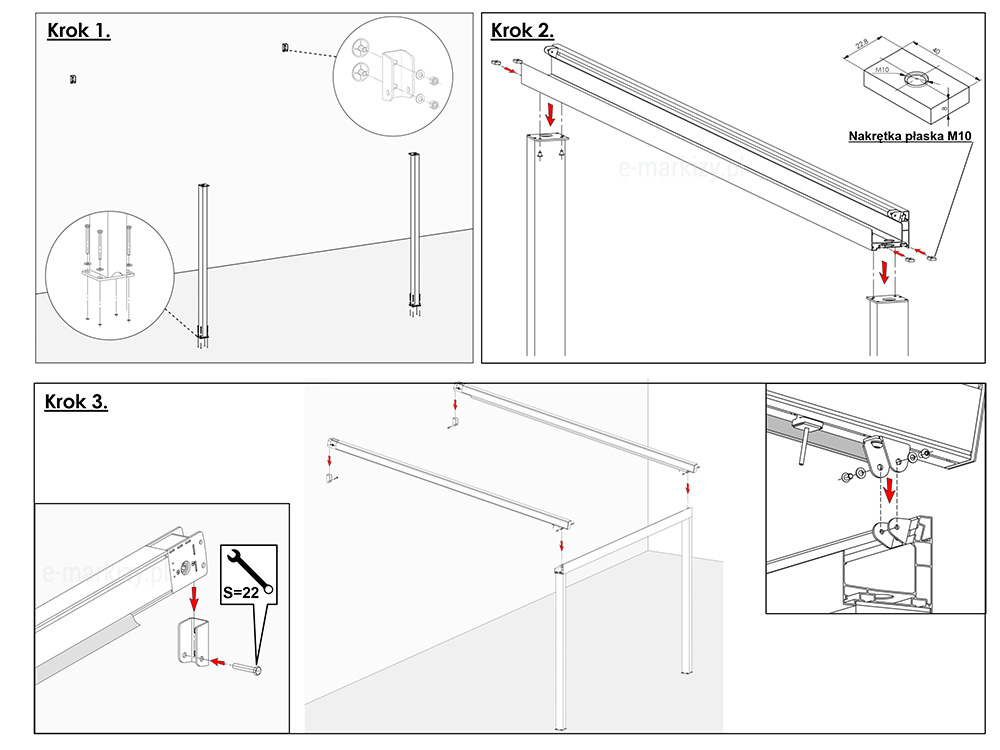

Schemat pokazuje kroki 1–3 montażu pergoli SQUARE. Na początku należy przymocować wsporniki ścienne do elewacji na odpowiedniej wysokości i w rozstawie zależnym od szerokości pergoli. Następnie wstępnie przykręca się stopy słupów do podłoża, pozostawiając możliwość korekty ustawienia. W kroku trzecim szyny łączone są ze wspornikami oraz zawiasami przy rynnie — należy zwrócić uwagę, by boczne uszczelki były skierowane do wnętrza pergoli.

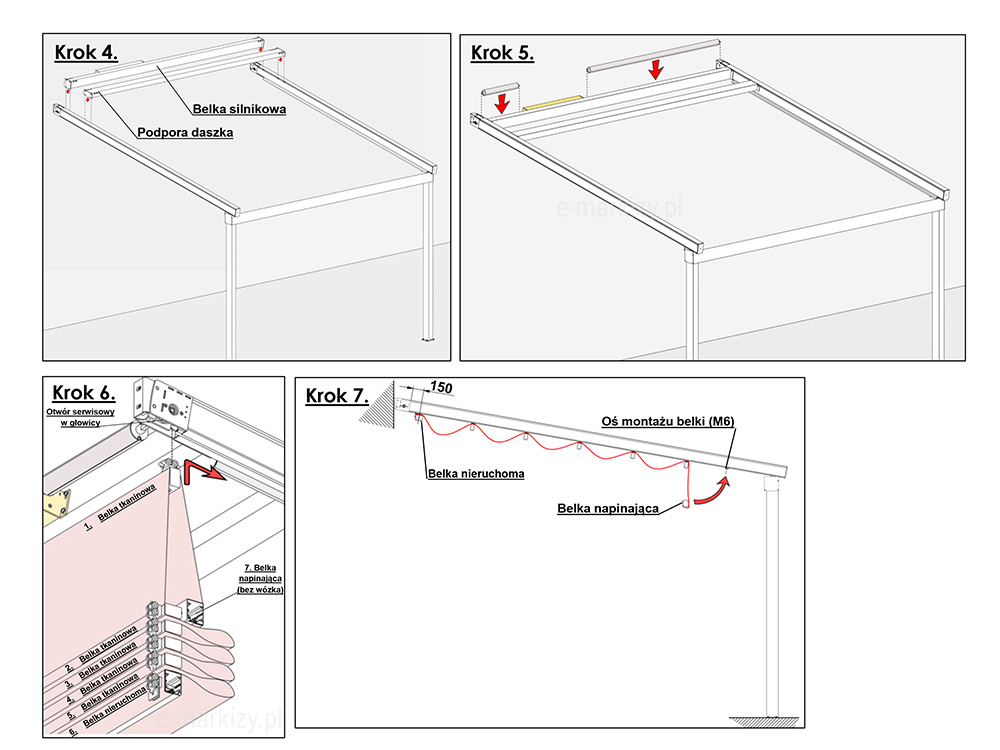

Schemat przedstawia kroki 4–7 montażu pergoli tarasowej SQUARE. Najpierw wstępnie mocuje się stopy słupów do podłoża, pozostawiając możliwość regulacji ustawienia. Następnie na słupy nakładana jest rynna, skręcana z nimi przy pomocy śrub i nakrętek M10. Przed montażem szyn należy sprawdzić, czy wózki napinające w szynach są zsynchronizowane. Na końcu szyny łączy się ze wspornikami ściennymi oraz zawiasami przy rynnie, zwracając uwagę na właściwe ułożenie uszczelek – powinny być skierowane do wnętrza pergoli.

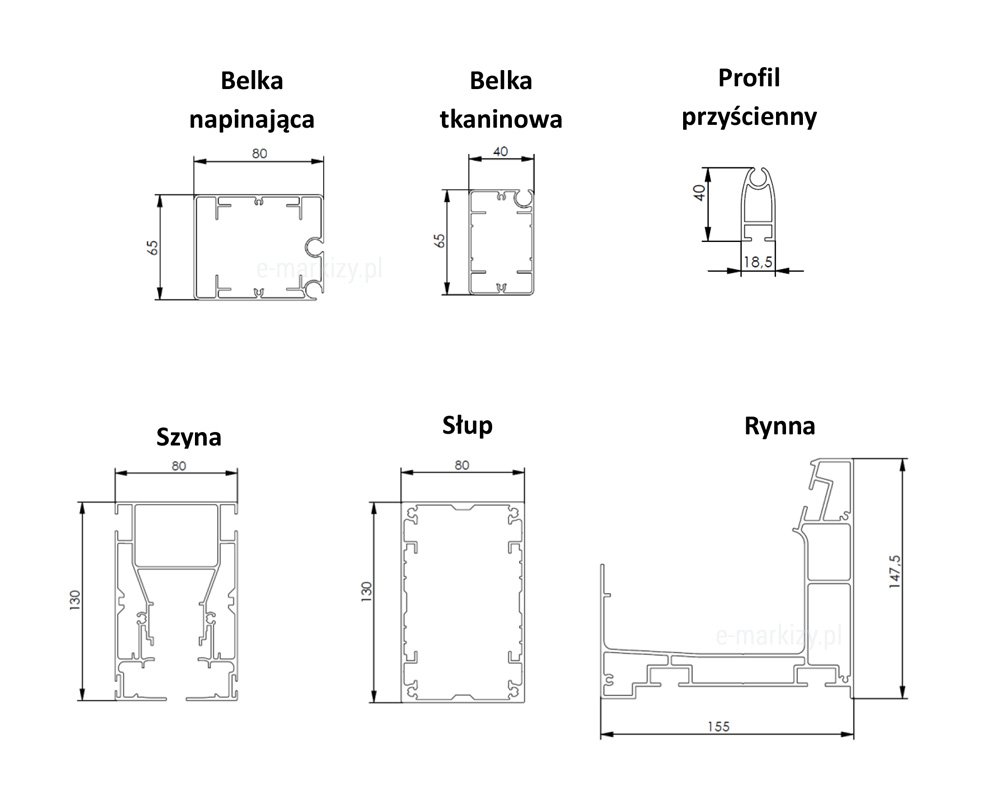

Pełna instrukcja – montaż pergoli Square przyściennej

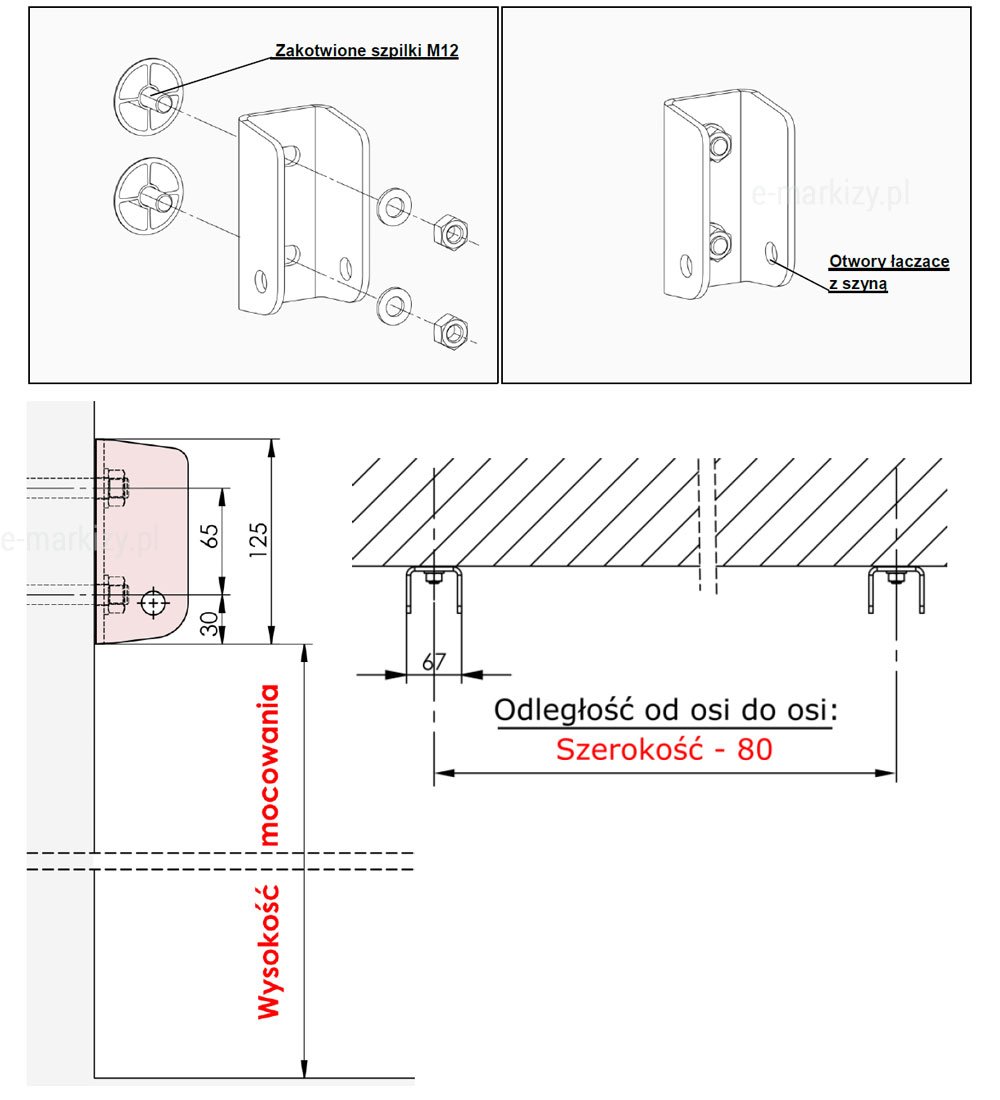

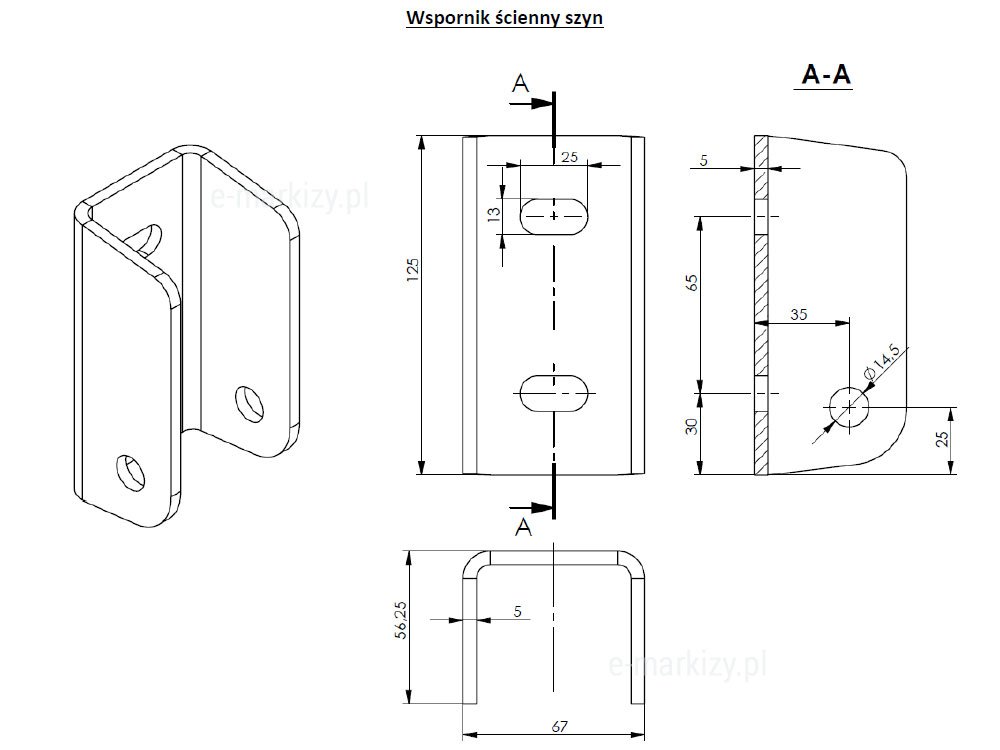

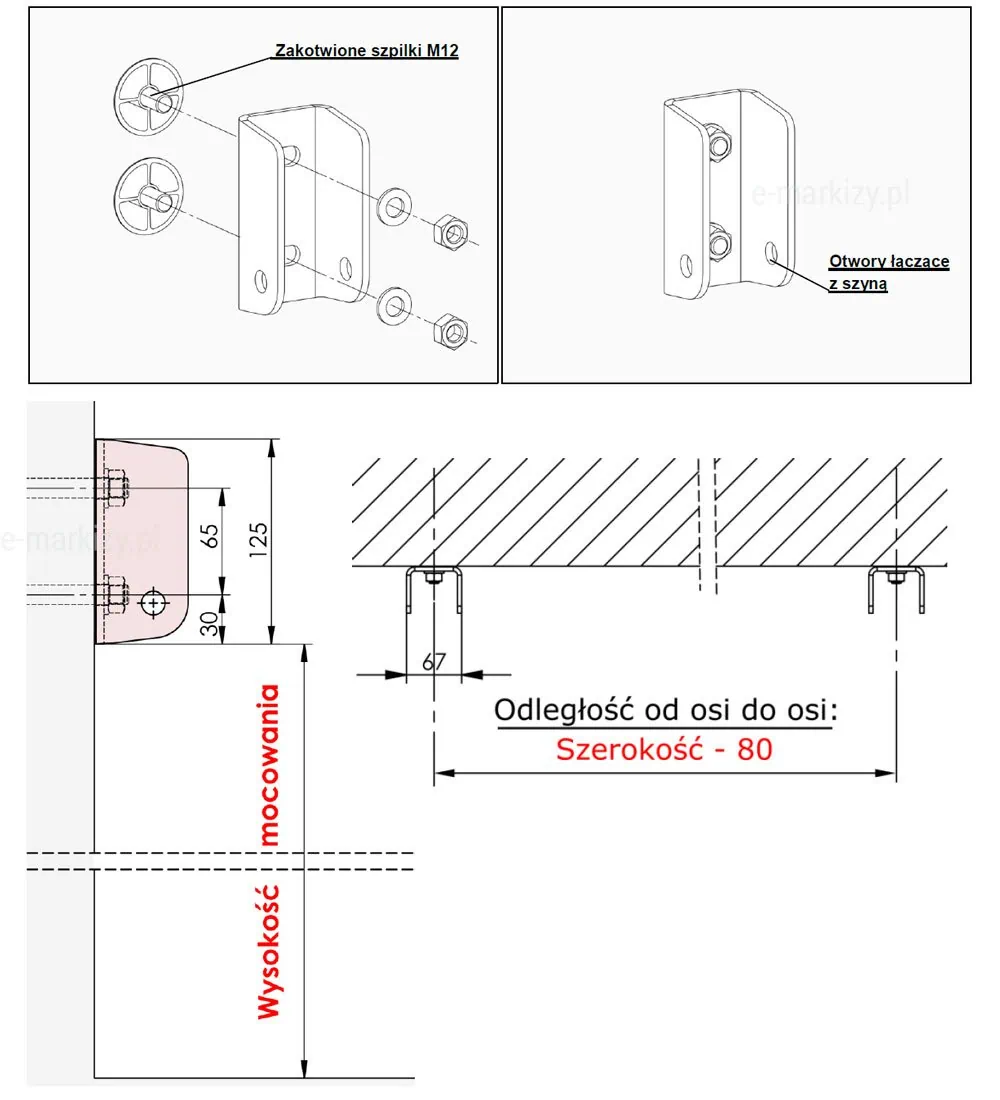

Schemat przedstawia wspornik ścienny szyny pergoli SQUARE wraz z wymiarami technicznymi. Każda pergola dostarczana jest z kartą wymiarową, która ułatwia precyzyjne rozmieszczenie otworów montażowych w ścianie oraz w podłożu. Prawidłowe położenie profili konstrukcyjnych pozwala na zachowanie odpowiedniego kąta pochylenia pergoli i zapewnia skuteczny odpływ wody opadowej.

2. Montaż pergoli przyściennej wymaga przygotowania otworów w ścianie dla wspornika ściennego szyny oraz dla stóp słupów przednich. Wymiary wspornika i stopy przedstawiono na rysunkach.

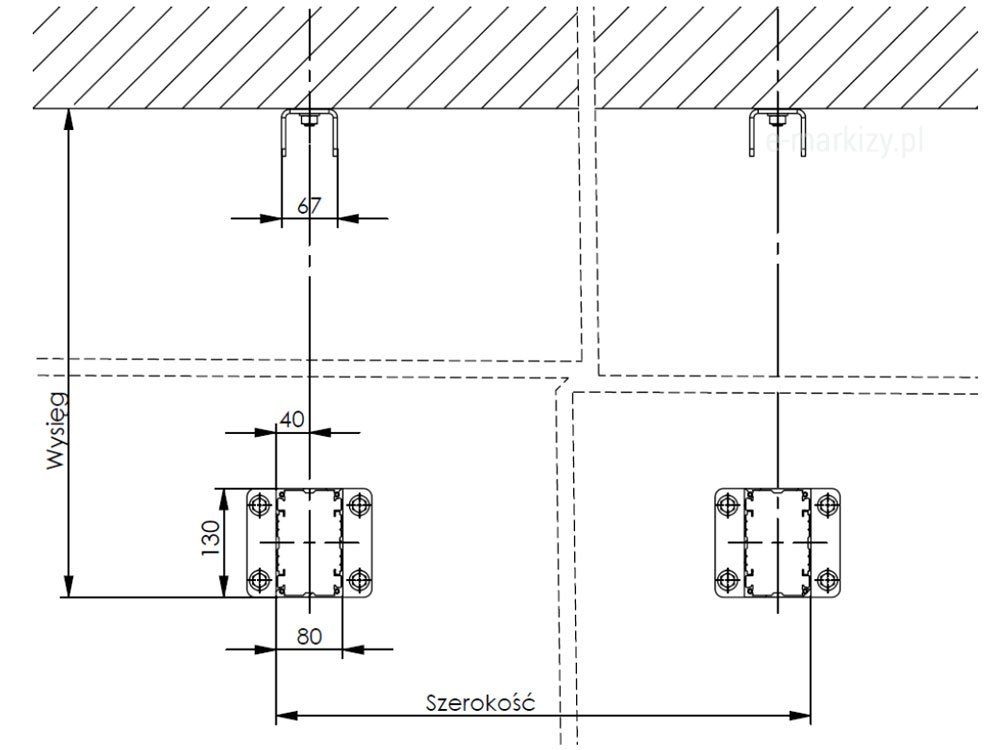

Schemat przedstawia pierwszy etap montażu pergoli tarasowej SQUARE w wersji przyściennej. Na tym etapie należy przygotować otwory w ścianie budynku pod montaż wsporników ściennych szyny oraz wyznaczyć miejsca mocowania stóp przednich słupów nośnych. Rysunek zawiera wymiary techniczne elementów montażowych, które należy uwzględnić przy planowaniu otworów i rozstawu konstrukcji.

3. W pierwszej kolejności należy zamocować wsporniki ścienne do ściany przez otwory podłużne (fasolkowe). Montując wspornik zwrócić uwagę by otwory łączące z szyną znajdowały się u dołu wspornika. Wsporniki powinny zostać zamocowane na określonej wysokości mocowania oraz rozstawione zgodnie z odległością wynikającą z szerokości pergoli.

Schemat przedstawia pierwszy krok montażu pergoli tarasowej SQUARE — mocowanie wsporników ściennych do elewacji. Wsporniki należy przymocować przez podłużne otwory montażowe (fasolkowe), co pozwala na precyzyjne wypoziomowanie. Podczas montażu należy zwrócić uwagę, aby otwory przeznaczone do połączenia z szynami znajdowały się w dolnej części wspornika. Ich rozmieszczenie i wysokość powinny odpowiadać szerokości oraz planowanemu układowi pergoli.

Schemat przedstawia etap montażu pergoli tarasowej SQUARE, w którym należy prawidłowo zamocować wsporniki ścienne. Wsporniki powinny być zamontowane na określonej wysokości względem konstrukcji, a ich rozmieszczenie musi odpowiadać zaplanowanej szerokości pergoli. Właściwe wypoziomowanie i rozstawienie wsporników jest kluczowe dla stabilnego osadzenia dalszych elementów, w tym szyn oraz rynny.

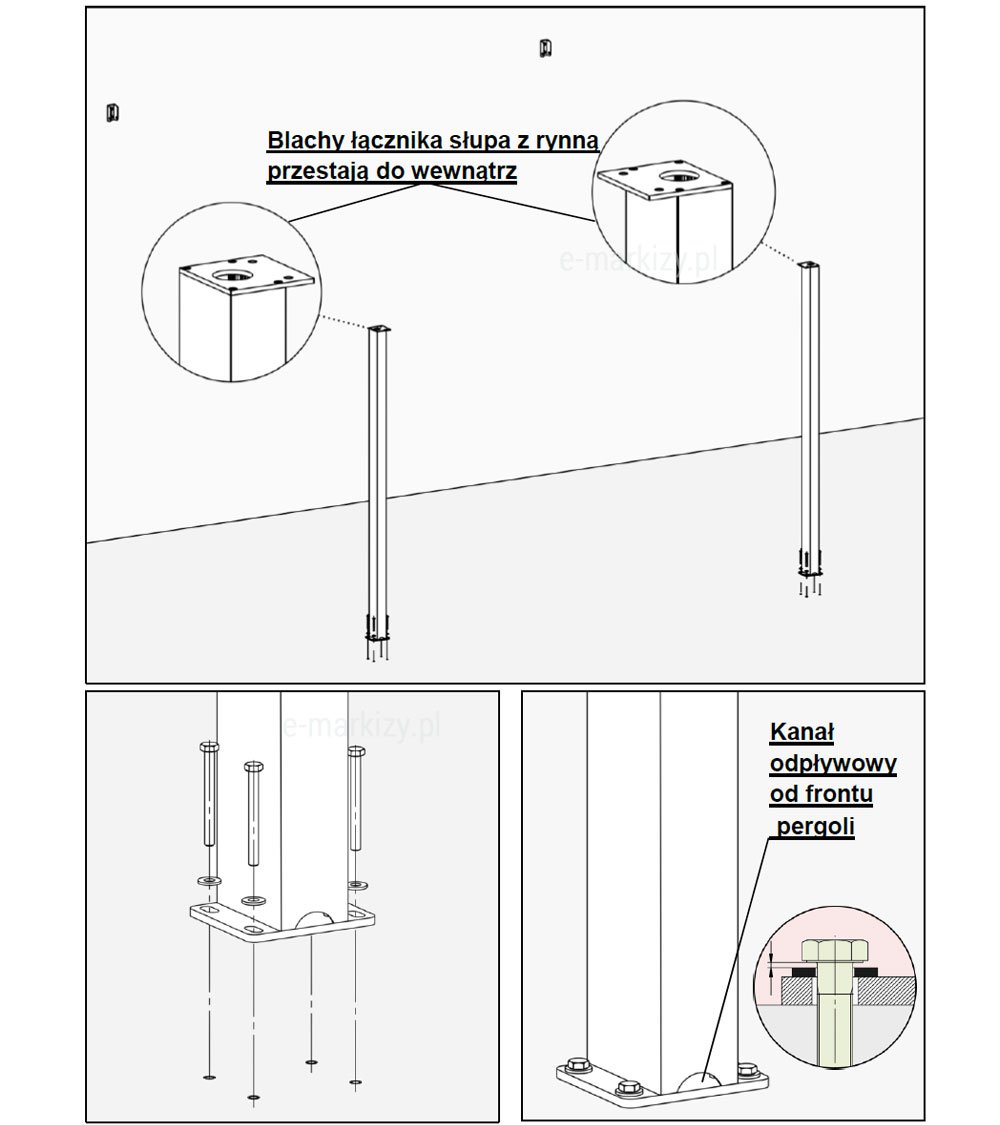

4. Przykręcić wstępnie stopy słupów do podłoża. Na tym etapie nie należy ich całkowicie przykręcać – pozostawi to możliwość regulacji ostatecznego wymiaru konstrukcji. Podczas montażu ustawić słupy w takiej pozycji by blachy łącznika z rynną były skierowane do wewnątrz oraz kanał odpływu od frontu pergoli. Nominalne położenie słupów zależy od wysięgu oraz szerokości pergoli.

Schemat montażowy przedstawia etap wstępnego przykręcania stóp słupów pergoli tarasowej SQUARE do podłoża. Na tym etapie śruby należy dokręcić jedynie częściowo, aby umożliwić późniejszą regulację położenia konstrukcji. Słupy powinny być ustawione tak, aby blachy łącznika rynny były skierowane do wnętrza pergoli, a kanał odpływowy znajdował się od frontu. Ich dokładne pozycjonowanie zależy od planowanego wysięgu i szerokości pergoli.

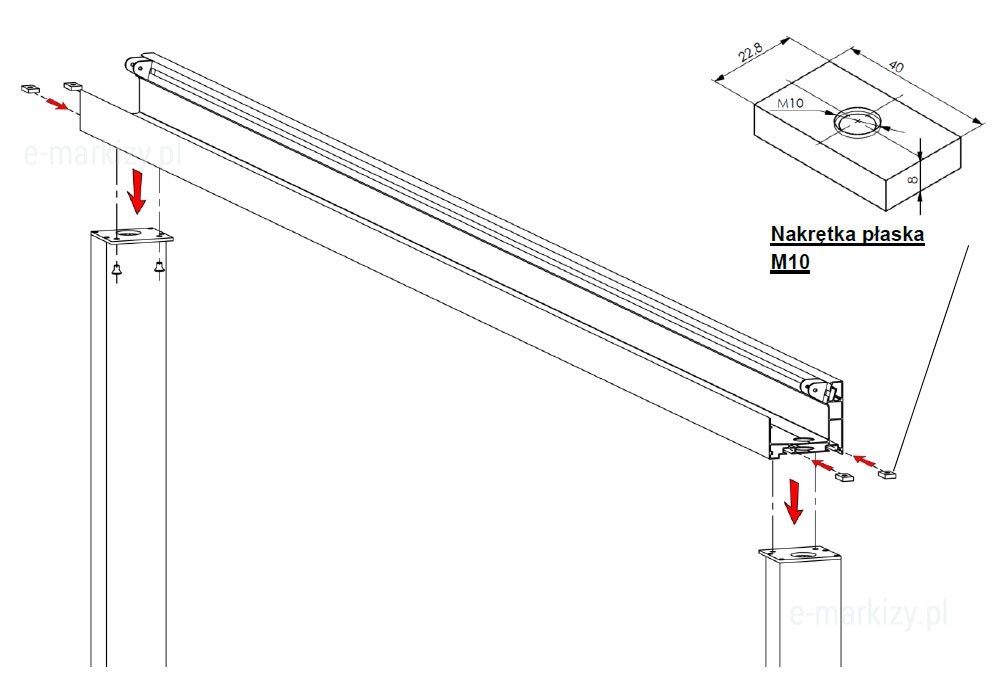

5. Na stojące słupy nałożyć rynnę. Rynna zostanie połączona przy pomocy śrub stożkowych oraz nakrętek płaskich M10. Nakrętki płaskie M10 należy wprowadzić w dedykowane kanały rynny (po 2 nakrętki na słup).

Schemat przedstawia piąty krok montażu pergoli tarasowej SQUARE — osadzenie rynny na wcześniej ustawionych słupach. Rynna mocowana jest za pomocą śrub stożkowych oraz płaskich nakrętek M10, które należy wsunąć w specjalne kanały montażowe znajdujące się wewnątrz profilu rynny. Na każdy słup przypadają dwie nakrętki, co zapewnia stabilne i trwałe połączenie elementów konstrukcji.

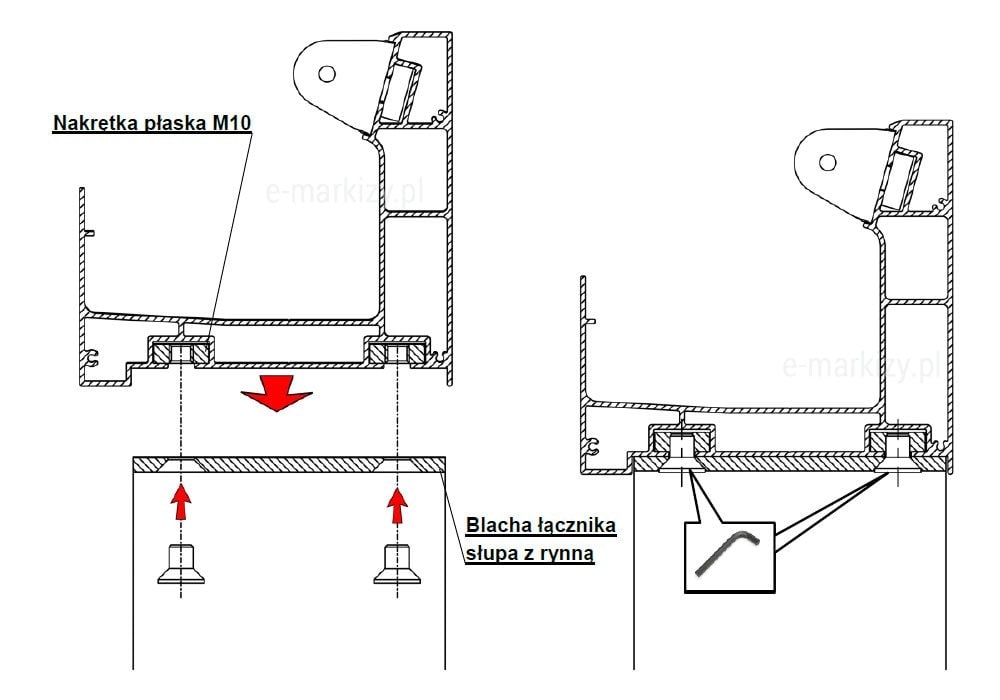

W profilu rynny znajduje się wnęka, która nachodzi na blachy łącznika słupa z rynną.Pergola tarasowa square instrukcja montażu. montaż pergoli tarasowej

Schemat montażowy przedstawia szczegół łączenia rynny z pionowym słupem pergoli tarasowej SQUARE. W profilu rynny zaprojektowano specjalną wnękę, która precyzyjnie zachodzi na blachy łącznika mocującego rynnę do słupa. To rozwiązanie zapewnia stabilne i estetyczne zespolenie tych elementów oraz stanowi przygotowanie do dalszego montażu konstrukcji dachu. Poprawne wsunięcie rynny na łącznik jest kluczowe dla prawidłowego działania systemu odwodnienia.

Schemat przedstawia etap montażu pergoli SQUARE, w którym należy sprawdzić synchronizację wózków napinających we wszystkich szynach. Wózki połączone z pasem zębatym muszą znajdować się w tej samej pozycji (A = B), aby umożliwić prawidłowe przełożenie trzpienia kwadratowego przez głowice napędowe. Należy również zweryfikować, czy znaczniki na kołach napędowych znajdują się w tym samym położeniu kątowym.

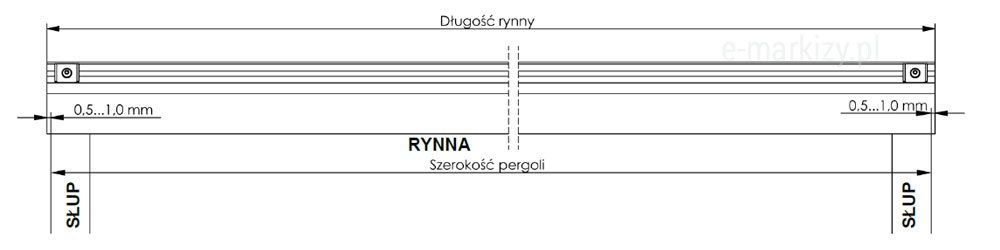

Należy ustawić rynnę tak by z obu stron wystawała nieznacznie (0,5÷1,0 mm) poza obrys słupów. Umożliwi to później dokręcenie zaślepek rynny.

Schemat przedstawia etap montażu głowicy napędowej w pergoli tarasowej SQUARE. Widoczna jest głowica z zamontowanym pasem zębatym, który łączy się z mechanizmem przesuwu belki napinającej dach. Głowica montowana jest na końcu szyny prowadzącej, a jej poprawne ustawienie umożliwia późniejszą synchronizację wózków oraz prawidłową pracę systemu napędu. W kolejnym kroku przez głowice napędowe przeprowadzany będzie trzpień kwadratowy, dlatego istotne jest zachowanie właściwego kąta ułożenia kół zębatych.

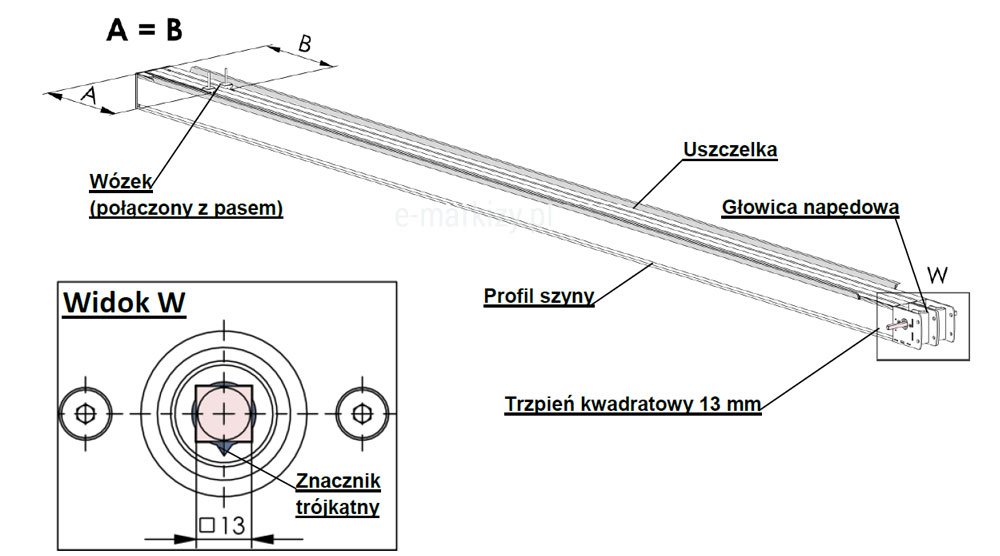

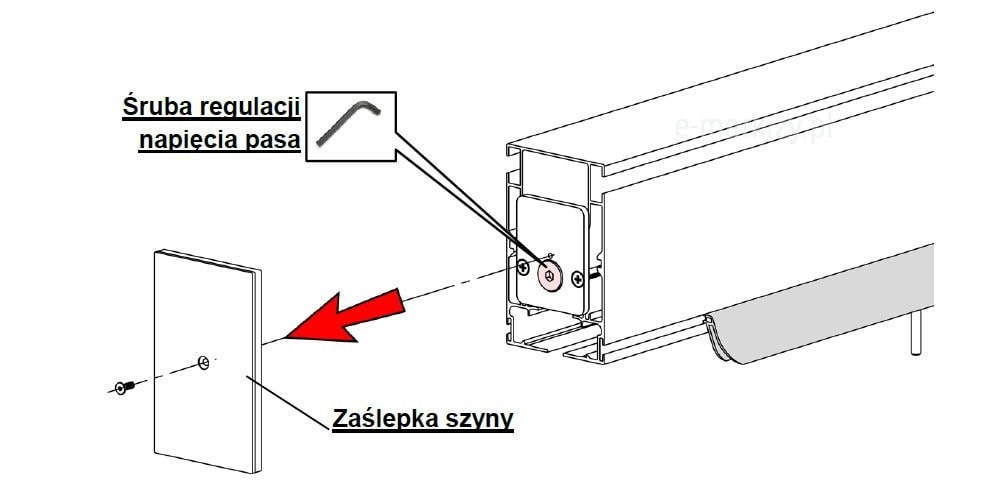

6. Przed przystąpieniem do montażu szyny należy zweryfikować czy wózki napinające (tj. wózki połączone na stałe z pasem) są zsynchronizowane na wszystkich szynach. Producent dostarcza szyny w stanie zsynchronizowanym z napiętym pasem. W celu sprawdzenia tego stanu należy przystawić szyny to siebie i przesunąć wózki na identyczną pozycję wzdłuż szyny (wymiar A=B), wtedy przez głowice napędowe obu szyn możliwe będzie jednoczesne przełożenie trzpienia kwadratowego. Przekładając trzpień kwadratowy przez koła napędowa w głowicy zwrócić uwagę czy znacznik trójkątny na obu kołach znajduje się w tym samym położeniu kątowym. W przypadku gdyby wózki nie były zsynchronizowane należy: – pozostawić trzpień kwadratowy przełożony przez obie głowice, – zdjąć zaślepkę szyn, – poluzować pas zębaty przez odkręcenie śruby regulacji pasa w jednej z szyn, – zrównać położenie wózków napinających, – napiąć pas, – sprawdzić ponownie wzajemne położenie wózków napinających.

Schemat montażowy pergoli SQUARE przedstawia sprawdzenie synchronizacji wózków napinających przed zamontowaniem szyn. Wózki połączone z pasem zębatym muszą znajdować się w tej samej pozycji na każdej z szyn (A = B), co umożliwi prawidłowe przełożenie trzpienia kwadratowego przez głowice napędowe. Jeśli pozycje wózków się różnią, należy poluzować pas w jednej z szyn, wyrównać położenie wózków, ponownie napiąć pas i upewnić się, że znaczniki na kołach napędowych znajdują się pod tym samym kątem. Producent dostarcza fabrycznie zsynchronizowane szyny, ale stan ten należy zweryfikować przed montażem.

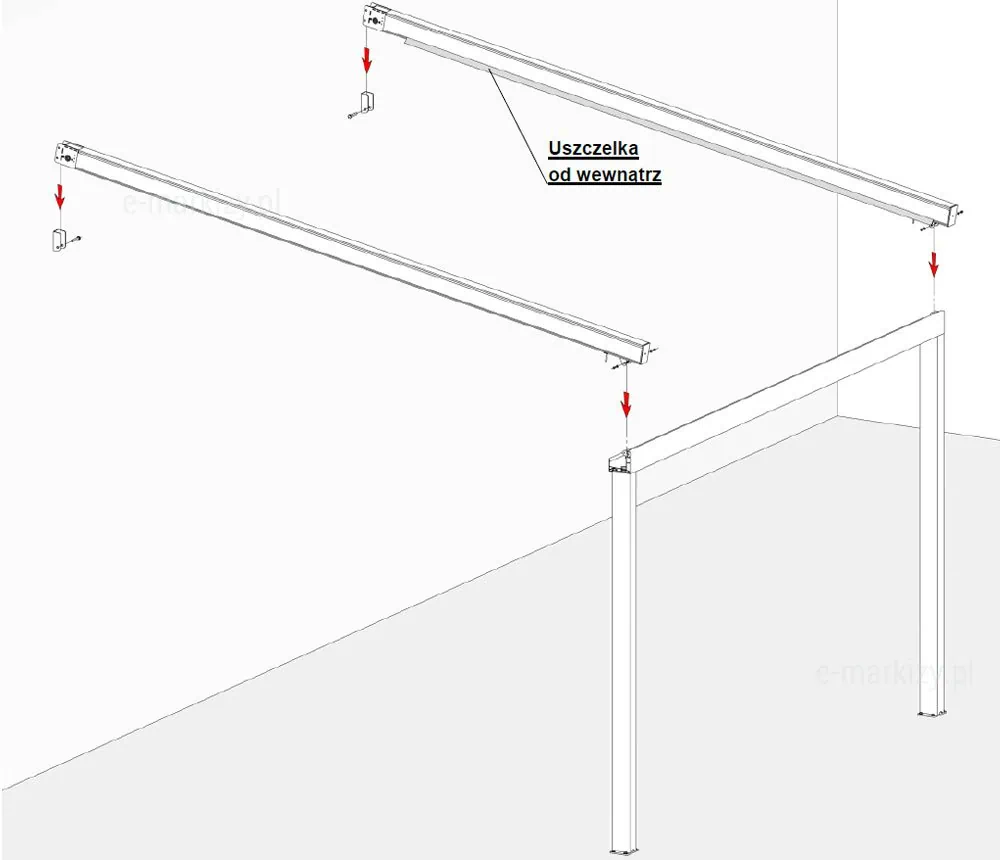

7. Połączyć szyny ze wspornikami ściennymi oraz zawiasami zamocowanymi na rynnie. W systemie występują prawe, lewe i środkowe szyny, które różnią się położeniem uszczelek bocznych. Zwrócić uwagę podczas montażu by uszczelki skierowane były do wewnątrz pergoli.

Na tym etapie montażu należy połączyć szyny boczne z wcześniej zamocowanymi wspornikami ściennymi oraz zawiasami znajdującymi się na rynnie. W konstrukcji pergoli SQUARE stosuje się trzy typy szyn: prawą, lewą i środkową — różnią się one położeniem bocznych uszczelek. Podczas instalacji ważne jest, aby uszczelki były skierowane do wnętrza pergoli. Szynę należy wsunąć na wspornik w taki sposób, aby blachy głowicy napędowej objęły wspornik z obu stron. Połączenie należy wykonać przy pomocy śruby M14x80, bez podkładki, umieszczając łeb śruby po stronie uszczelki – wewnątrz szyny.

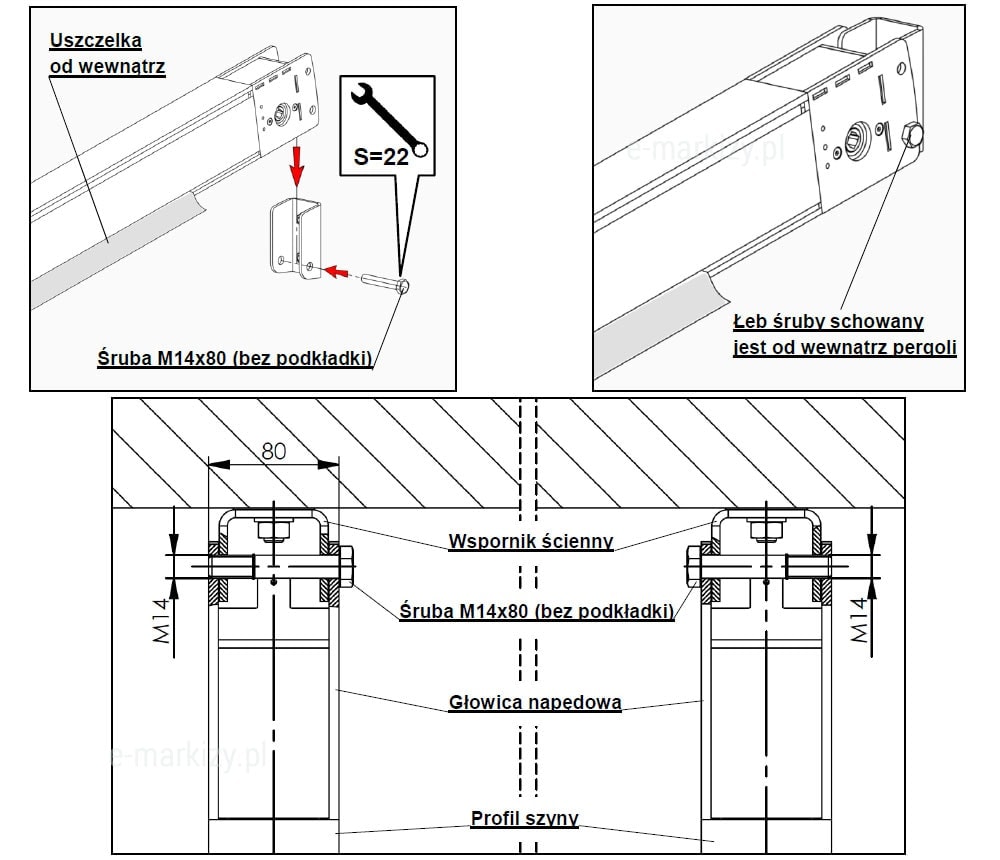

Szynę nałożyć na wspornik ścienny tak, by blachy głowicy napędowej opasały wspornik. Połączyć szynę ze wspornikiem przy pomocy śruby M14x80 bez podkładki – łeb śruby znajduje się po wewnętrznej stronie szyny (od strony uszczelki).Pergola tarasowa square instrukcja montażu. montaż pergoli tarasowej

Schemat przedstawia kolejny etap montażu pergoli tarasowej SQUARE – połączenie szyny z rynną od frontu konstrukcji. Na tym etapie należy precyzyjnie ustawić szynę i skręcić ją z rynną za pomocą zawiasu, który umożliwia ruchome połączenie tych dwóch elementów. Zawias mocowany jest od strony czołowej, co pozwala na stabilne osadzenie szyny oraz zapewnia odpowiednią pracę mechanizmu dachu tkaninowego. To kluczowy moment instalacji, który wpływa na późniejsze działanie systemu prowadzenia tkaniny.

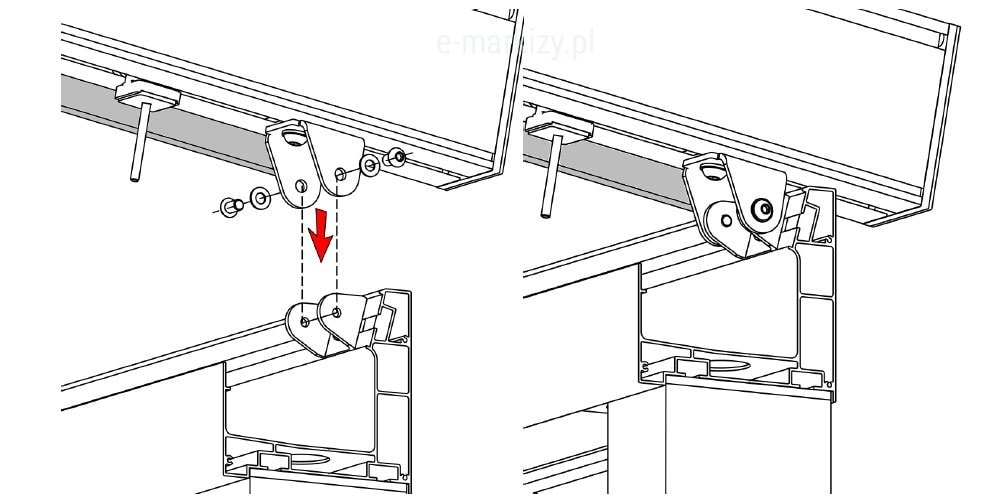

Od frontu szynę połączyć z rynną skręcając obustronnie zawias.

Zdjęcie przedstawia etap montażu pergoli tarasowej Square, w którym tulejki z kołnierzem są wprowadzane do otworów odpływowych w rynnie. Elementy te odpowiadają za odprowadzanie wody deszczowej z konstrukcji i przygotowują system do dalszego uszczelnienia.

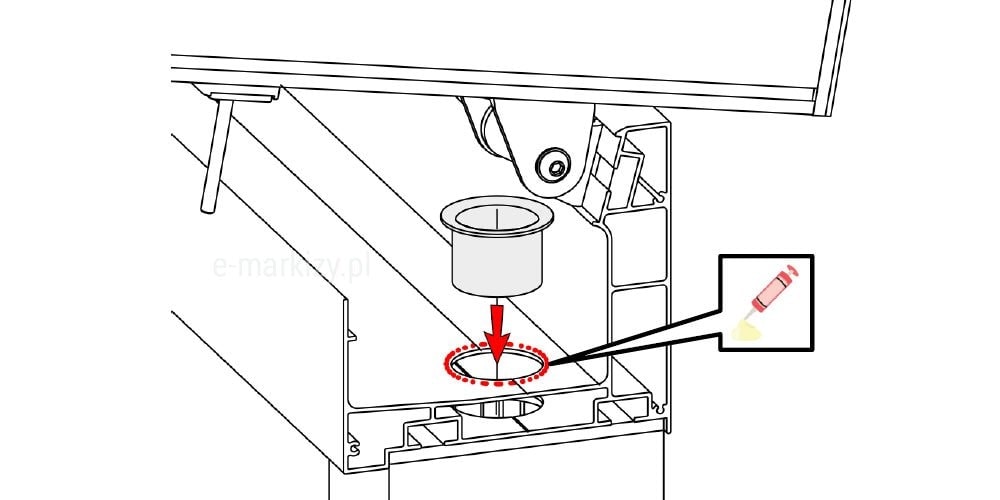

8. Wprowadzić w otwory odpływowe tulejki z kołnierzem oraz uszczelnić je sylikonem.

Na zdjęciu przedstawiono etap montażu pergoli tarasowej Square, w którym należy umieścić tulejki z kołnierzem w otworach odpływowych. Po wprowadzeniu tulejek, miejsca łączenia należy dokładnie uszczelnić silikonem, co zapewnia szczelność systemu odprowadzania wody z rynny pergoli.

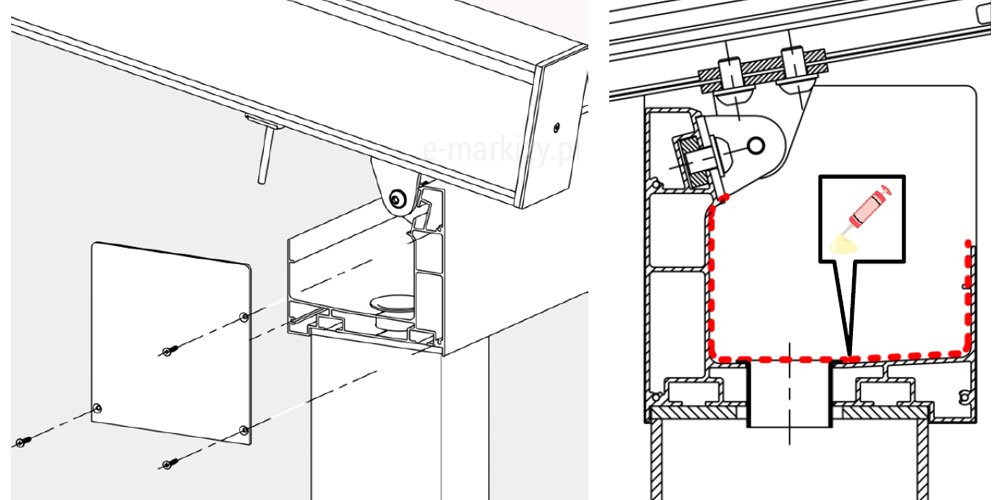

9. Do rynny przykręcić zaślepki. Połączenie rynna-zaślepka uszczelnić od wewnątrz przy pomocy sylikonu. Uwaga: w przypadku pergoli z roletą ZIP pod rynną przeprowadzi montaż zaślepki dopiero po zamocowaniu rolety

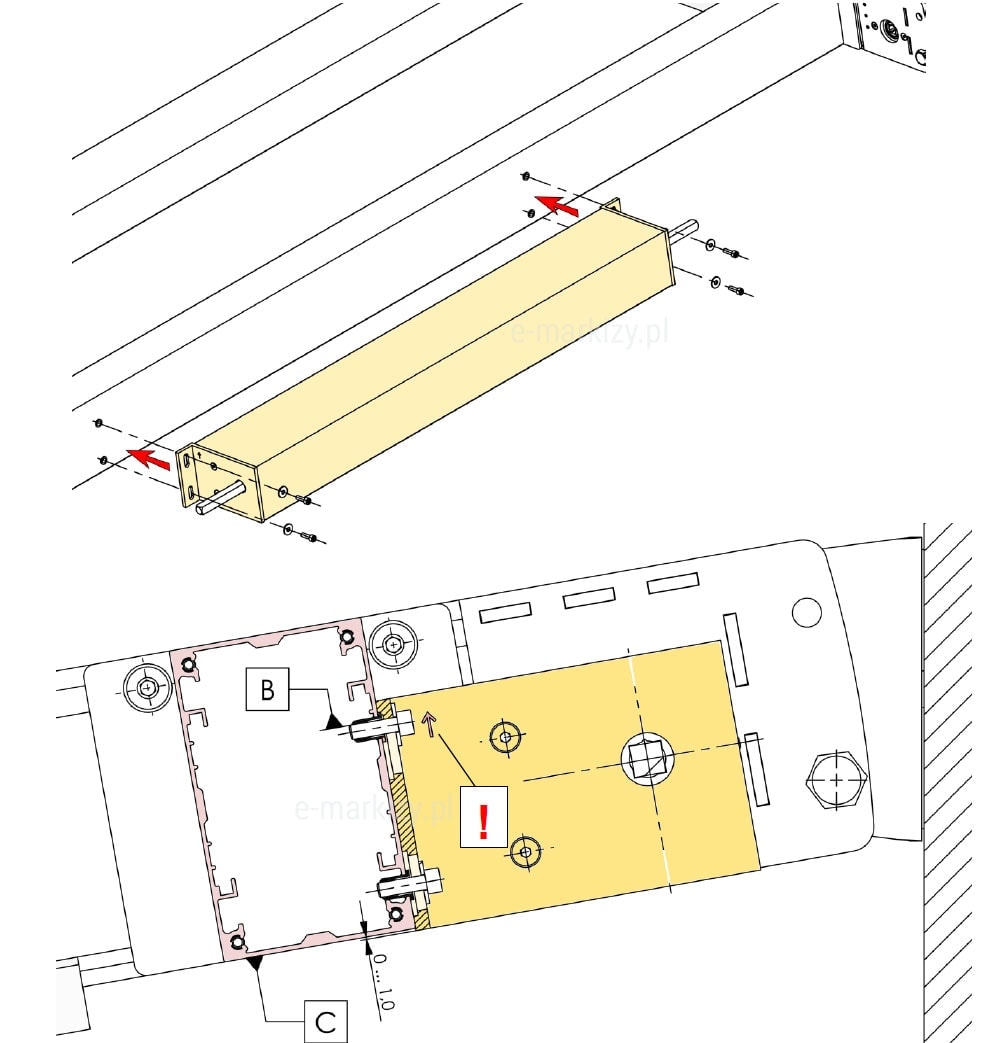

Schemat montażu pergoli tarasowej Square – na ilustracji pokazano sposób przymocowania belki silnikowej do bocznych głowic napędowych. Widoczne są elementy konstrukcyjne: belka, śruby mocujące oraz głowice, które należy precyzyjnie dopasować i skręcić zgodnie z instrukcją producenta. Montaż odbywa się po wcześniejszym ustawieniu belki w odpowiedniej pozycji względem szyny.

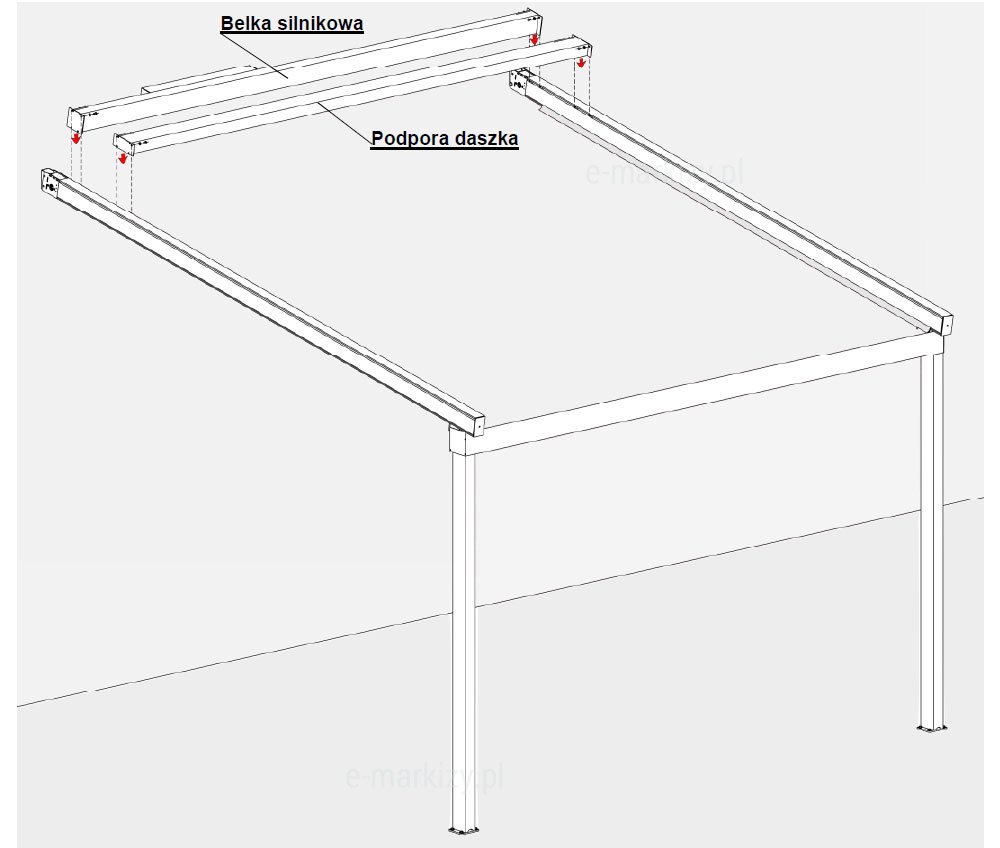

10. Zamocować słupy poprzeczne: belkę silnika oraz podporę daszka.

Na ilustracji pokazano etap montażu pergoli tarasowej Square – widoczna jest belka silnika z zamocowanym boxem napędowym. Strzałka na obudowie wskazuje prawidłowe ustawienie – powinna być skierowana ku górze. Box delikatnie wystaje poza obrys belki i mocowany jest do niej przez otwory montażowe. Belka przykręcana jest do profilu szyny za pomocą nakrętek M10 umieszczonych w specjalnym kanale – jeśli nie zostały wcześniej wsunięte, można je wprowadzić po zdjęciu zaślepki szyny.

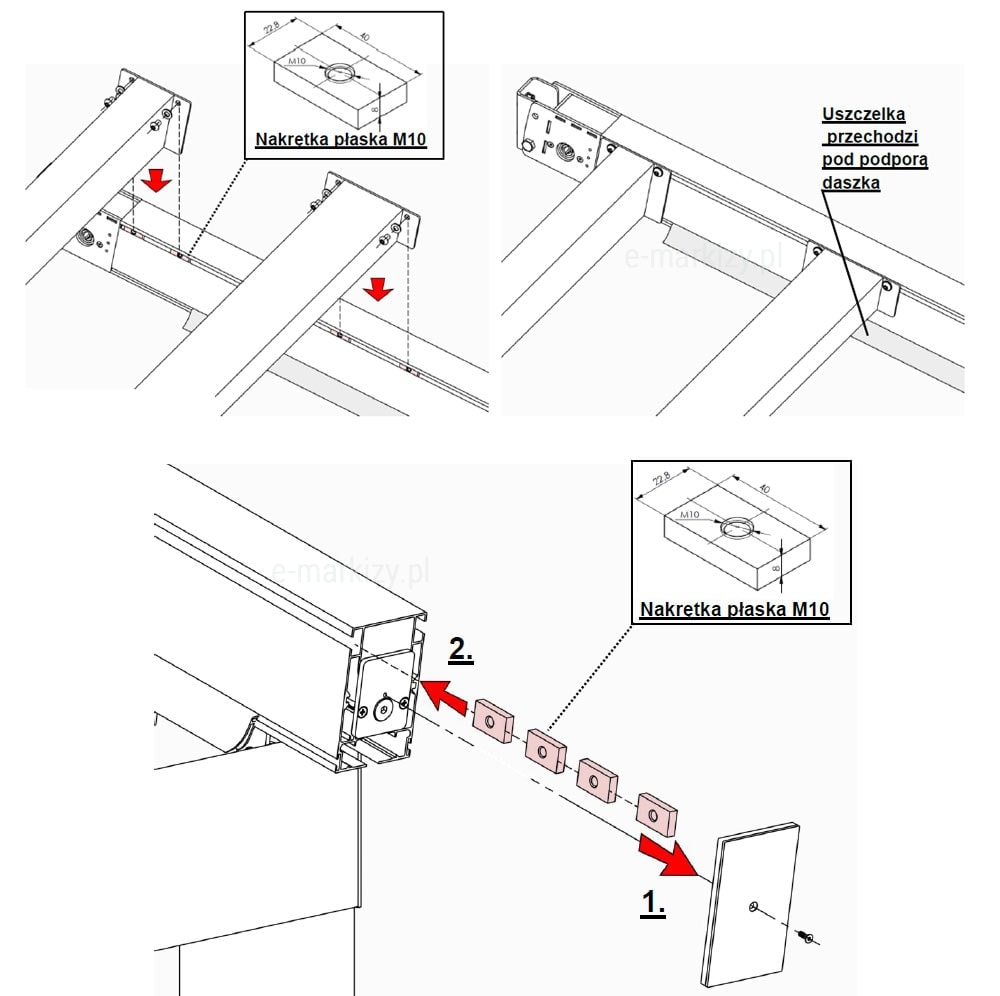

Belki przykręcane są do nakrętek płaskich M10 znajdujących się w kanale profilu szyny. Jeżeli nakrętki płaskie nie zostały wprowadzone do profilu szyny to można je wprowadzić po odkręceniu zaślepki szyny.

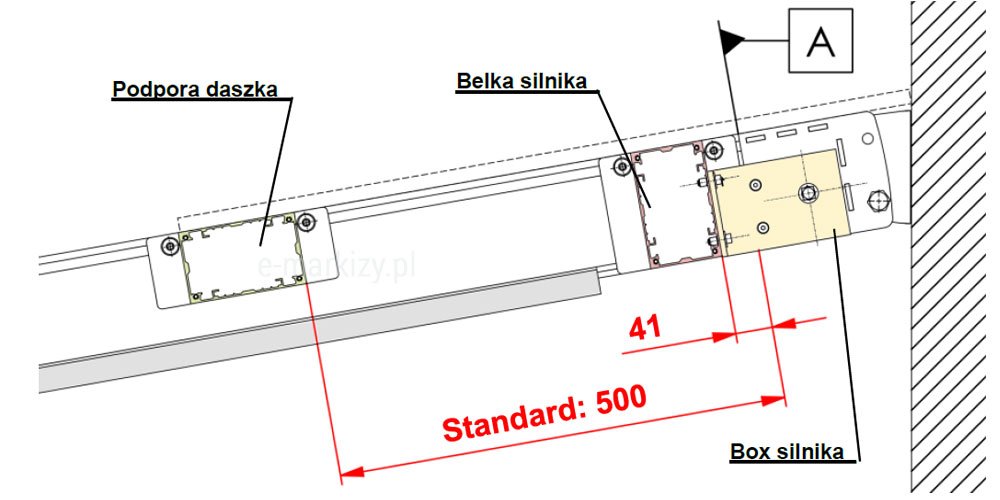

Schemat montażu pergoli tarasowej Square – zdjęcie przedstawia prawidłowe pozycjonowanie belki silnika i belki daszka względem szyny. Belka silnika zawsze montowana jest w odległości 41 mm od czoła szyny (baza A), natomiast belka podpory daszka – standardowo przy wysięgu 80 cm – powinna znajdować się 500 mm od czoła szyny.

Słupy poprzeczny zamocować w określonym położeniu wzdłuż szyny. Belka silnika dla każdej pergoli ma taką sama pozycję: wynosi ona 41 mm mierząc mm od czoła profilu szyny (baza pomiarowa A). Natomiast położenie podpory daszka zależeć będzie od wysięgu daszka. Standardowy daszek w systemie pergoli ma wysięg 80cm i dla takiego wysięgu położenie belki podpory daszka wyniesie 500 mm od czoła profilu szyny (baza pomiarowa A).

Zdjęcie przedstawia schemat montażu belki silnikowej w pergoli tarasowej Square. Pokazano prawidłowe ustawienie boxu silnika względem belki i głowicy napędowej – strzałka na obudowie powinna być skierowana ku górze, a wspornik zamocowany przez górny otwór fasolkowy. Box powinien minimalnie wystawać poza belkę (ok. 1 mm), co zapewnia poprawne działanie napędu.

11. Belka silnika dostarczana jest z przykręconym boxem silnika (tj. przekładnia zbudowana z silnika rurowego schowana w kasecie). Istnieje możliwość osobnego montażu belki oraz późniejsze dokręcenie do niej boxu silnika. Box silnika dokręcany jest do nitonakrętek połączonych z belką. W celu zapewniania prawidłowej pracy układu napędowego należy odpowiednio ustawić box silnika względem głowicy napędowej: – strzałka na boku boxa powinna być skierowana w górę, – wspornik boxu silnika powinien zawisnąć na rdzeniu śruby górnej (na powierzchni B) przez górny otwór fasolkowy, – box silnika powinien przestawać minimalnie (około 1 mm) poza belkę silnika (baza pomiarowa C). 12. Po zamocowaniu belek poprzecznych można dokręcić śruby stóp z punktu 4 instrukcji.

Schemat montażu napędu pergoli Square. Na ilustracji pokazano sposób wsunięcia trzpienia w koła napędowe głowicy. Trzpień powinien przechodzić przez całe koło.

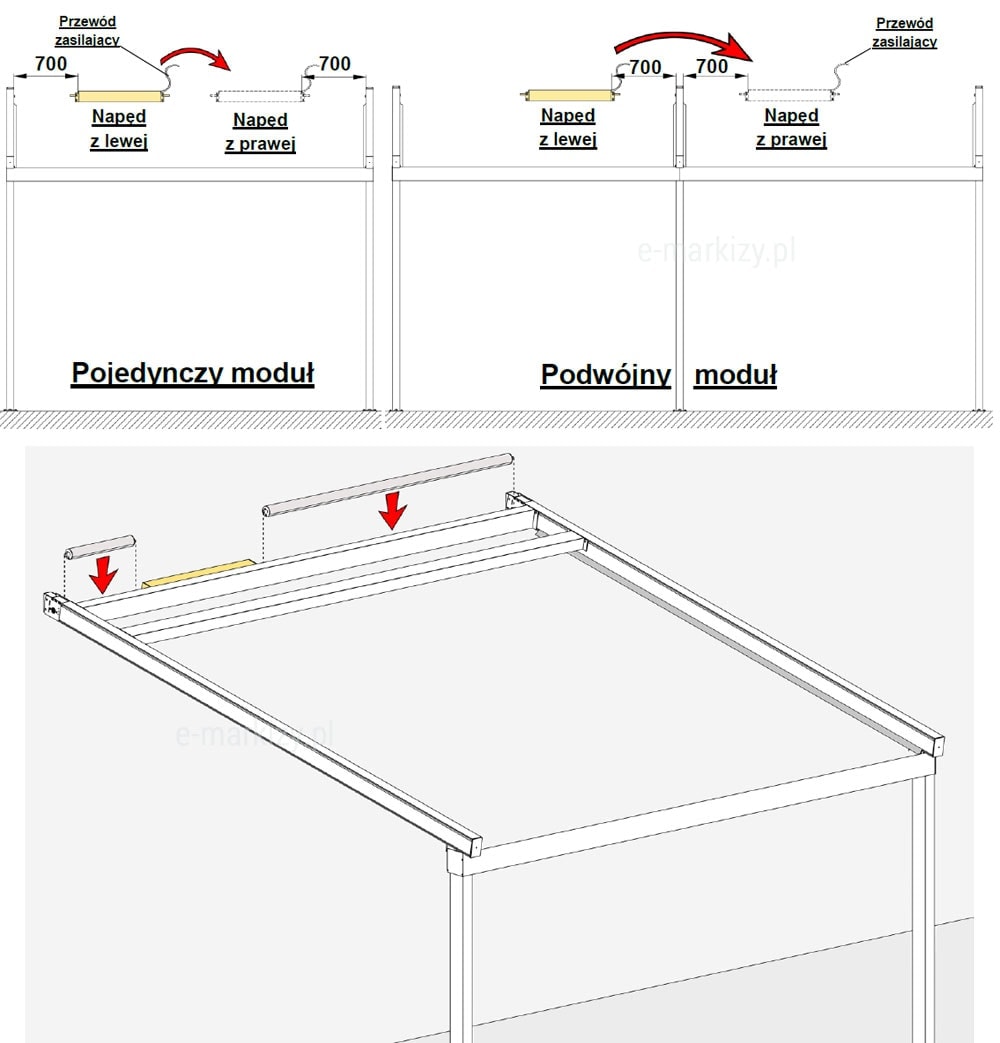

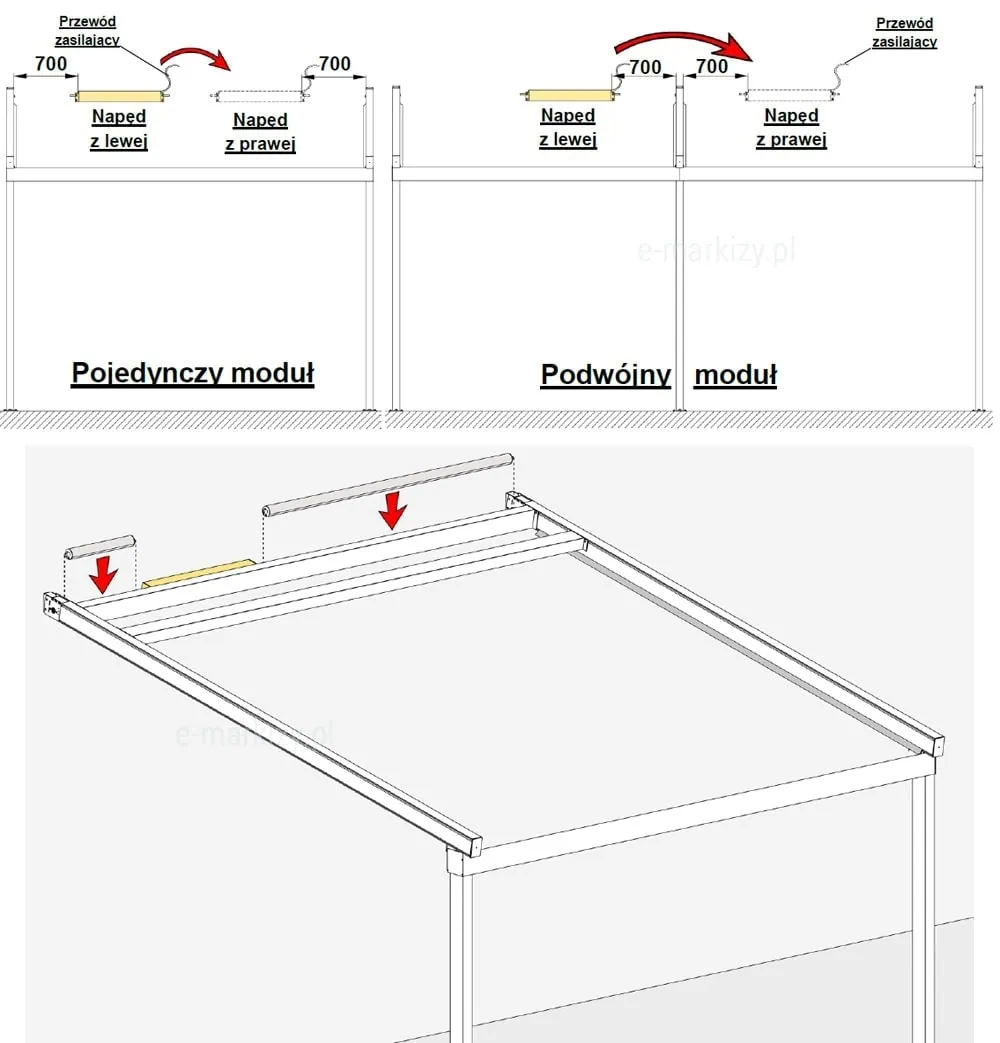

3. Napęd dla dostarczonego produktu w zależności od zlecenia produkcyjnego, znajduje się z prawej lub lewej strony pergoli. Box silnika jest mocowany do belki silnikowej w odległości 700 mm od profilu szyny. Do przekazywania momentu obrotowego z boxu silnika wykorzystuje się stalowe rury nawojowe. Uwaga: Przed montażem rur upewnić się, że wózki napinające znajdują się w identycznym położeniu wzdłuż każdej z szyn!

Schemat montażu napędu pergoli Square. Na ilustracji przedstawiono sposób instalacji silnika, który w zależności od projektu może być zamocowany po lewej lub prawej stronie pergoli. Box silnika montowany jest do belki silnikowej w odległości 700 mm od szyny. Moment obrotowy przenoszony jest za pomocą stalowych rur nawojowych.

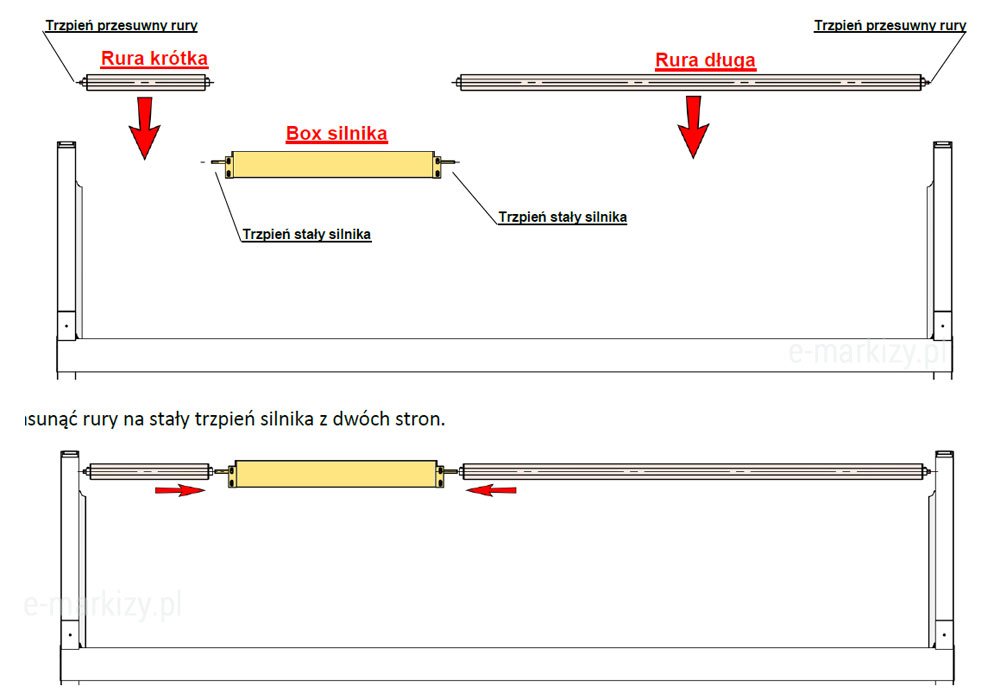

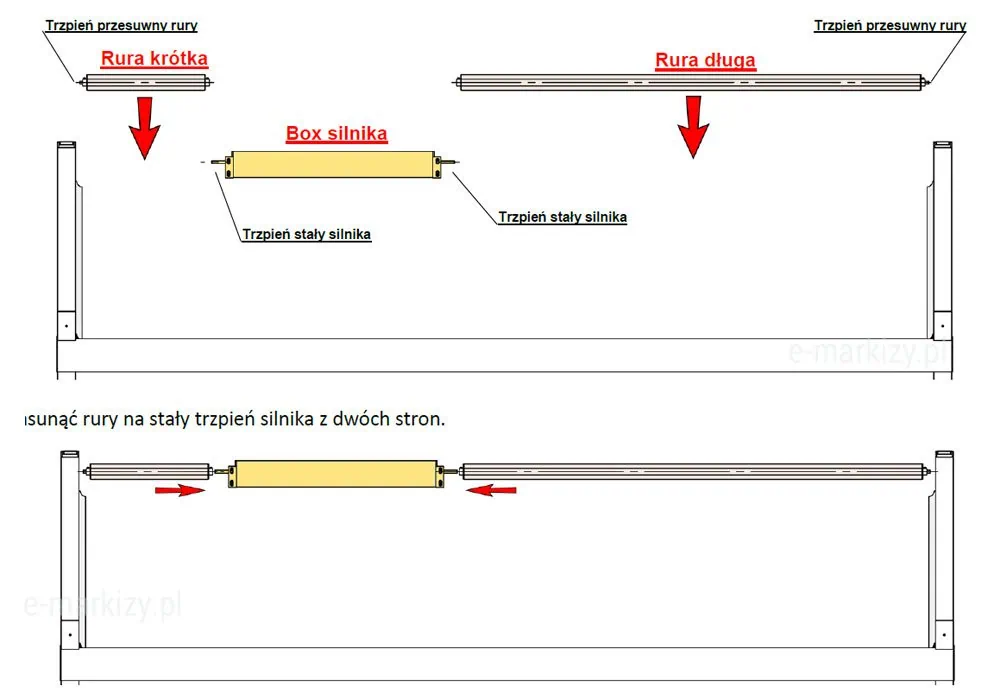

Rury nawojowe: krótką i długą przystawić do zawieszonego boxu silnika. Każda z rur wyposażona jest z jednej strony w trzpień przesuwny, który powinien być skierowany w kierunku głowic szyn.

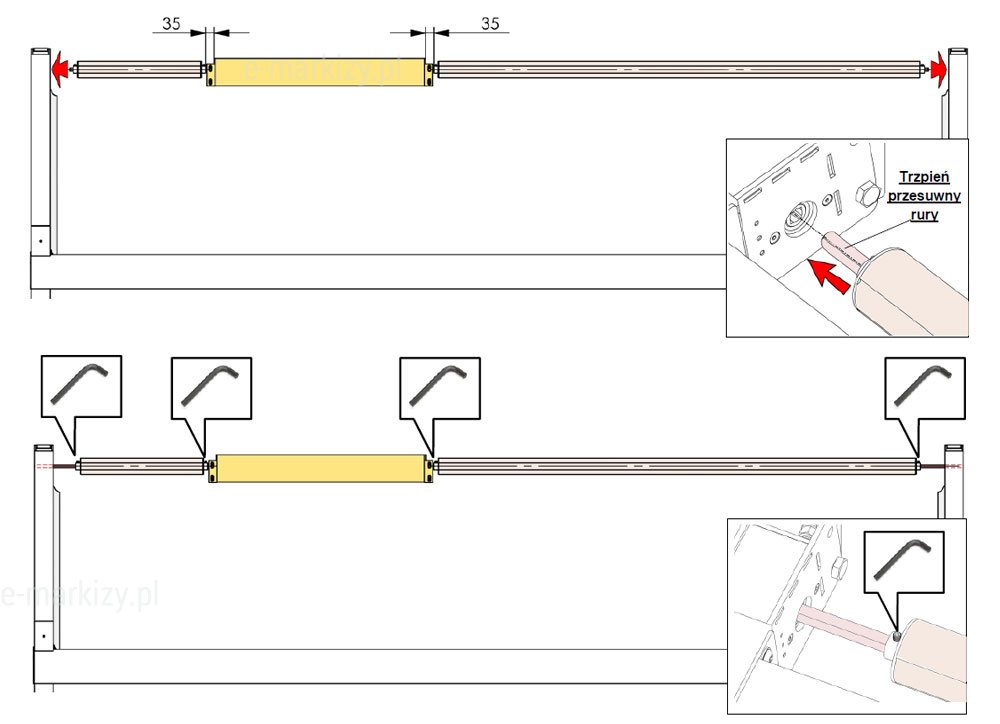

Na ilustracji pokazano sposób połączenia stalowych rur nawojowych z mechanizmem napędowym – trzpień przesuwny należy wsunąć przez całe koło napędowe w głowicy. Czasza rury powinna być ustawiona w odległości ok. 35 mm od obudowy silnika.

Trzpień przesuwny wsunąć w koła napędowe wewnątrz głowicy – trzpień powinien przechodzić przez całe koło napędowe. Ustawić rury tak by czasza rury znajdowała się w odległości około 35 mm od boku boxa silnika. Uwaga: Wsuwając trzpień kwadratowy w koła napędowe należy ograniczyć obroty rurą do niez Położenie rur napędowych ustalić poprzez dokręcenie śrub dociskowych.

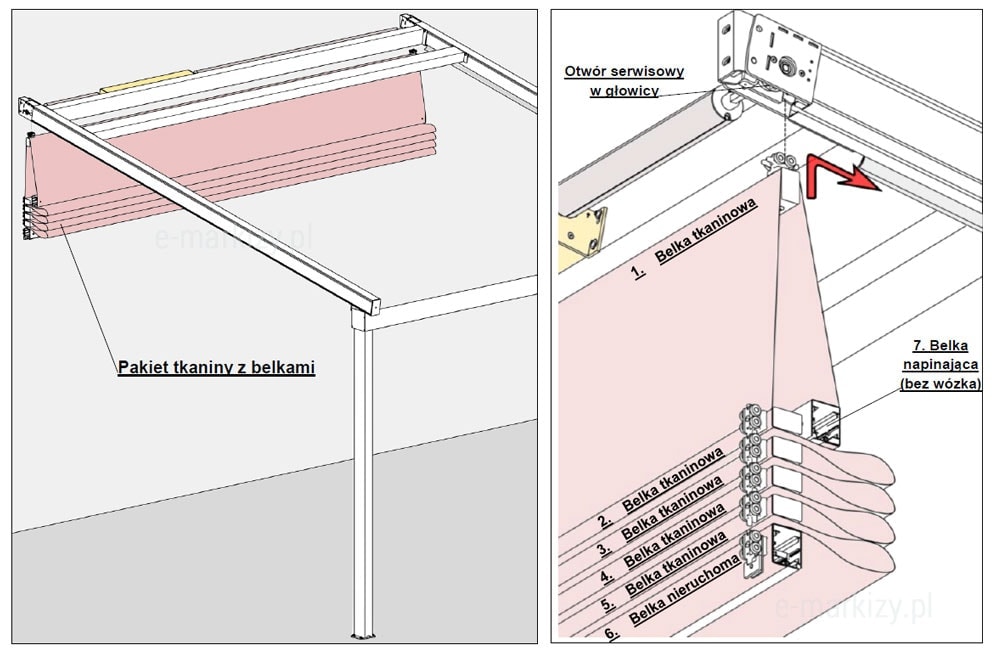

Schemat montażu pergoli tarasowej Square. Przedstawia proces wprowadzania pakietu tkaniny z belkami do szyn za pomocą otworu serwisowego w głowicy. W pierwszej kolejności montowane są belki tkaninowe, a następnie belka nieruchoma. Belka napinająca nie jest przykręcana – jej wózek jest zintegrowany z pasem zębatym.

14. Pakiet tkaniny z belkami wprowadzić w szyny pergoli. Łączenie pakietu z szyną odbywa się przez wprowadzanie wózków w otwór serwisowy w głowicy. Kolejno wprowadza się belki tkaninowe 1÷5 ( ich ilość zależy od wysięgu pergoli – w omawianym przykładzie znajduje się razem 7 belek w pakiecie) a na końcu belkę nieruchomą 6. Belka napinająca 7 jako jedyna nie ma przykręconego wózka, gdyż jest on na stałe połączony z pasem zębatym wewnątrz szyny.

schemat pokazuje etap wprowadzania pakietu tkaniny z belkami do szyny przez otwór serwisowy w głowicy, widoczne elementy to belki tkaninowe, belka nieruchoma oraz belka napinająca zintegrowana z pasem zębatym.

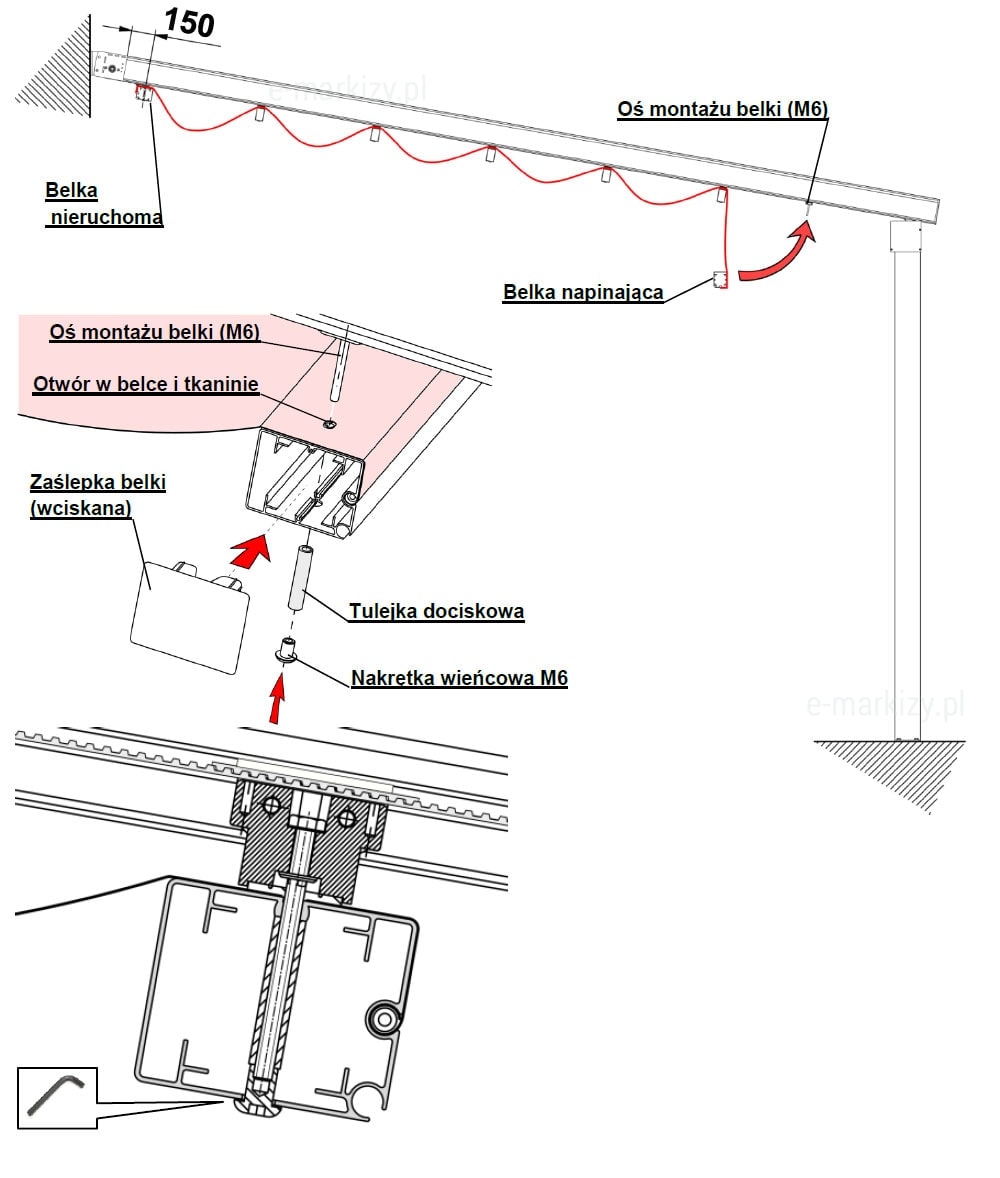

Po wprowadzeniu wszystkich wózków należy połączyć belkę napinającą z wózkiem napinającym. Połączenie odbywa się poprzez przełożenie osi montażu belki przez otwór w tkaninie i profilu belki. Następnie na oś montażu, przez otwór w spodzie belki, należy nałożyć tuleje dociskową oraz nakręcić na gwint osi nakrętkę wieńcową M6. Po pewnym skręceniu belki z wózkiem napinającym należy wcisnąć w profil zaślepkę belki.

Schemat montażu pergoli Square – widoczne łączenie belki napinającej z wózkiem napinającym za pomocą osi montażowej, tulei dociskowej i nakrętki M6; połączenie przebiega przez tkaninę i profil belki, zakończone zaślepką.

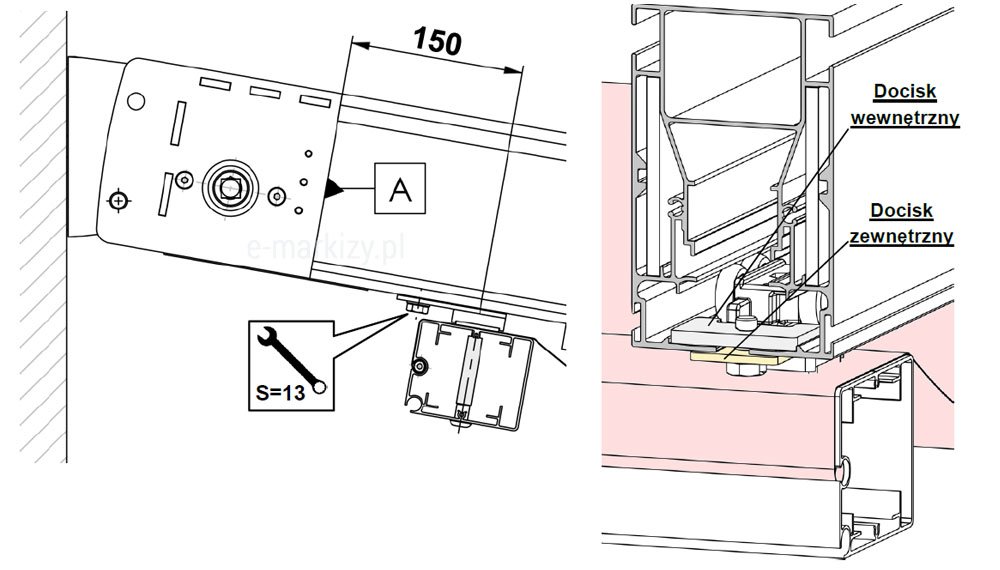

15. Belkę nieruchomą zablokować w odległości 150 mm od czoła profilu szyny (baza pomiarowa A). Blokada odbywa się poprzez skręcenie płyt dociskowych: zewnętrznej oraz wewnętrznej. Uwaga: Złożona przez producenta pergola nie ma zaprogramowanych położeń krańcowych silnika. Montażysta dopiero po zamocowaniu tkaniny i przykręceniu belki nieruchomej może zaprogramować położenia krańcowe według instrukcji wybranego napędu.

Zdjęcie przedstawia schemat montażu pergoli tarasowej Square, w którym pokazano sposób blokowania belki nieruchomej. Belka jest ustalana w stałej pozycji w odległości 150 mm od frontu szyny (baza pomiarowa A). Blokadę wykonuje się poprzez dokręcenie wewnętrznej i zewnętrznej płyty dociskowej. Rozwiązanie to zapewnia stabilne osadzenie elementu w konstrukcji pergoli.

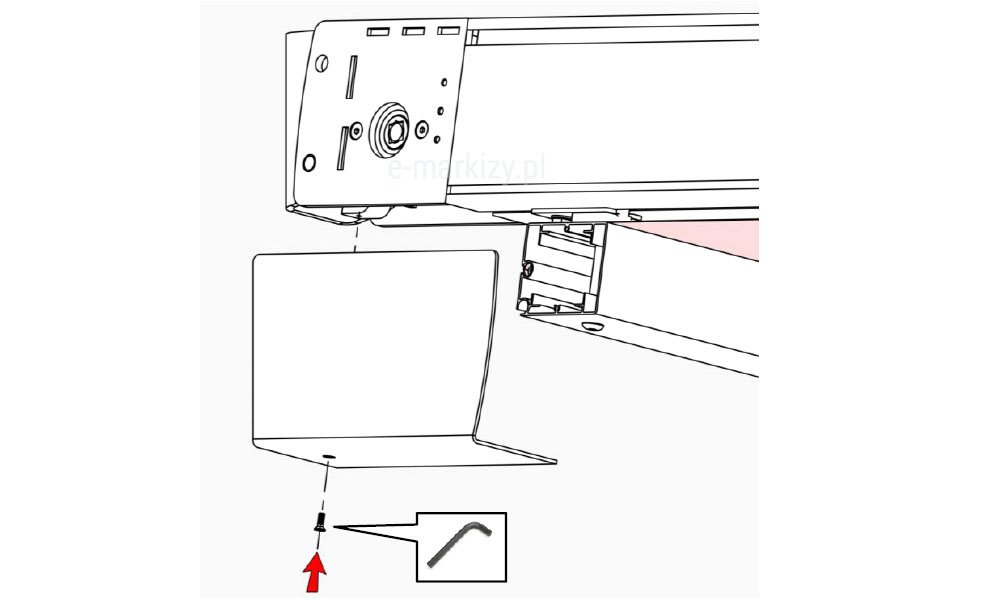

16. Do głowic szyn przykręcić maskownice.

Schemat montażu pergoli SQUARE – krok 16. Na zdjęciu przedstawiono sposób montażu maskownic do głowic szyn prowadzących. Maskownice pełnią funkcję estetycznego wykończenia i zabezpieczają mechanizm napędu w pergoli. Elementy są przykręcane bezpośrednio do głowic, co kończy etap składania szyn w konstrukcji.

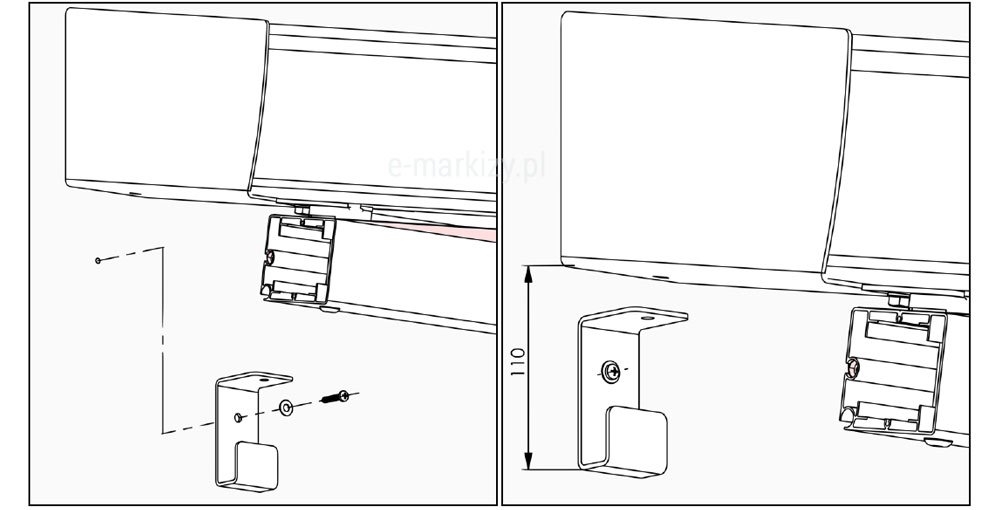

17. Układ napędowy zostanie schowany za pomocą zasłony z tkaniny. Zasłonka przymocowana jest do ściany (lub sufitu) za pomocą wieszaka. Ilość wieszaków zależna jest od szerokości pergoli. Zewnętrzne wieszaki przymocować do ściany pod głowicami.

Schemat przedstawia krok 17 montażu pergoli tarasowej SQUARE. Na tym etapie pokazane jest prawidłowe połączenie szyny z konstrukcją nośną. Widoczne są szczegóły montażowe prowadnic oraz sposób ich osadzenia względem pozostałych elementów pergoli. Etap ten kontynuuje proces stabilizacji konstrukcji i przygotowuje całość do montażu napędu i pokrycia dachowego.

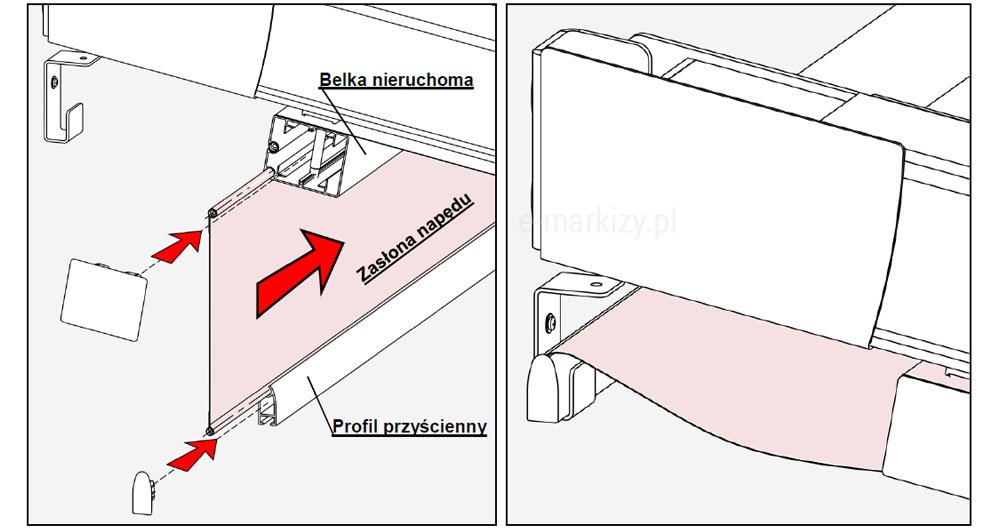

Następnie wprowadzić zasłonę w dolny kanał belki nieruchomej oraz kanał w profilu przyściennym. Po wprowadzeniu tkaniny oba profile zaślepić stosownymi zaślepkami. Profil przyścienny zawiesić na wieszakach.
