Montaż Pergoli Tako Przyściennej

Rysunek techniczny w formie schematu liniowego przedstawiający procedurę montażu i mocowania prowadnicy w systemie pergoli Tako. Grafika składa się z czterech ujęć detalu, które w sposób sekwencyjny obrazują proces instalacji stalowego uchwytu łączącego profil jezdny z ramą konstrukcyjną. Na górnych szkicach widoczny jest dwuczęściowy, pionowy uchwyt w kształcie litery U, który montowany jest do bocznej ścianki belki za pomocą śrub z łbem walcowym i podkładek, co zaznaczono czerwonymi liniami pomocniczymi. Dolna część schematu pokazuje moment osadzania profilu prowadnicy w przygotowanym gnieździe, gdzie czerwona strzałka wskazuje kierunek wsunięcia elementu od góry. Ostatnie ujęcie prezentuje gotowy węzeł konstrukcyjny z widocznym rzędem trzech śrub stabilizujących połączenie, co gwarantuje sztywne i bezpieczne zamocowanie szyny prowadzącej materiał dachowy. Całość stanowi precyzyjną instrukcję montażową, podkreślającą systemowy charakter połączeń mechanicznych pergoli.

Mocowanie prowadnicy

Prowadnice pergoli mocowane są za pomocą uchwytów 80×120 lub 120×120. W przypadku pergoli ściennej, prowadnica mocowana jest do ściany

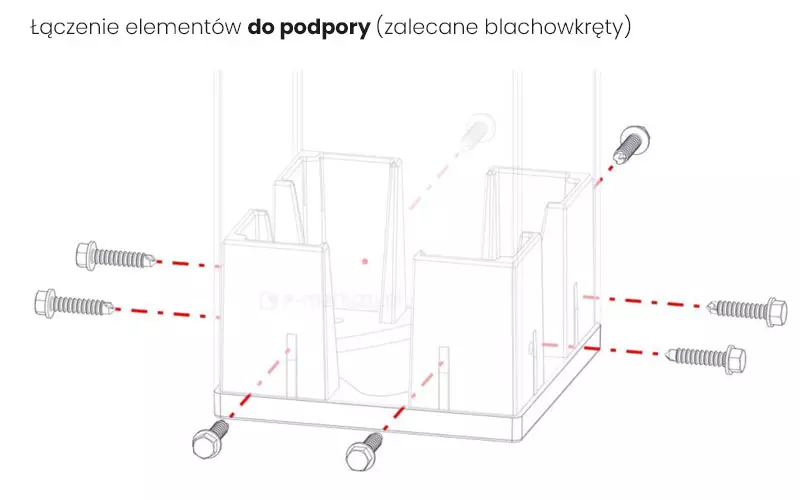

Rysunek techniczny w formie schematu liniowego przedstawiający instrukcję montażu stopy fundamentowej do pionowego słupa nośnego pergoli Tako. Grafika ukazuje dolną część podpory o kwadratowym przekroju, która jest osadzana na systemowej podstawie montażowej. Detal szczegółowo ilustruje rozmieszczenie punktów mocujących, w których należy zastosować zalecane blachowkręty. Na schemacie widocznych jest siedem blachowkrętów z łbami sześciokątnymi, skierowanych w stronę bocznych płaszczyzn stopy. Czerwone linie przerywane precyzyjnie wyznaczają osie montażu, wskazując, że wkręty przechodzą przez ścianki profilu słupa, trwale łącząc go z wewnętrznym rdzeniem podstawy. Całość ma charakter techniczny i instruktażowy, pokazując prawidłowy sposób kotwienia pionowych elementów konstrukcyjnych w celu zapewnienia stabilności i sztywności całego systemu zadaszenia tarasowego.

Montaż elementów do podpory

Do łączenia stóp z podporami pergoli zaleca się stosowanie blachowkrętów: wkręt Ø 5,5×22.

Rysunek techniczny o charakterze montażowym, przedstawiający schemat łączenia skrajnego elementów konstrukcyjnych pergoli Tako. Grafika w formie czarno-białego szkicu liniowego ukazuje detal narożnika, gdzie pozioma belka ramy łączy się z profilem prowadnicy. Centralnym punktem schematu jest proces instalacji bocznej zaślepki o półkolistym kształcie, oznaczonej literą R. Czerwona linia przerywana wyznacza oś montażu długiej śruby, która przechodzi przez podkładkę oraz otwór w zaślepce, kotwicząc ją wewnątrz profilu aluminiowego. W górnej części widoczne są dodatkowe punkty mocujące, w których zastosowano zalecane blachowkręty do stabilizacji połączeń blach osłonowych z ramą. Szkic precyzyjnie obrazuje warstwową budowę węzła konstrukcyjnego, w tym wewnętrzne wzmocnienia i uchwyty, zapewniając jasną instrukcję dotyczącą estetycznego i trwałego wykończenia krawędzi systemu zadaszenia.

Montaż Pergoli Tako Przyściennej: Zestaw łączeń skrajnych

Do łączenia elementów z profilami pergoli zaleca się stosowanie blachowkrętów: wkręt Ø 5,5×22.
Do części łączącej należy użyć dołączonej śruby M8x150.

Schemat techniczny w formie rysunku liniowego przedstawiający sposób prowadzenia przewodu zasilania LED przez profil wieszaka w pergoli Tako. Grafika składa się z kilku ujęć detali konstrukcyjnych, które krok po kroku obrazują system ukrytego okablowania. W lewym górnym rogu umieszczono zwymiarowany przekrój poprzeczny wieszaka LED o wysokości 47 mm i szerokości podstawy 23,50 mm. Centralna część schematu to widok aksonometryczny rozłożonego modułu, gdzie czerwona linia obrazuje przebieg przewodu elektrycznego wewnątrz komór profilu aluminiowego. Przewód wprowadzany jest pionowo od góry, przechodzi przez wewnętrzny kanał wieszaka, a następnie wyprowadzany jest poziomo w dolnej części profilu. Na rysunku zaznaczono również zaślepkę końcową profilu oraz śrubę montażową z czerwonymi strzałkami wskazującymi kierunki składania elementów. Po prawej stronie znajdują się dwa dodatkowe ujęcia pokazujące gotowe, złożone połączenie z estetycznie ukrytym przewodem, co zapewnia bezpieczne i niewidoczne doprowadzenie energii do systemu oświetlenia tarasowego.

Prowadzenie przewodu zasilania LED przez wieszak
