Montaż Zadaszenia Modes Glas

Montaż zadaszenia Modes Glas jest procesem nie wymagającym specjalistycznej wiedzy i umiejętności. Z naszą prostą instrukcją wykonasz montaż w kilku prostych krokach. Zapraszamy do zapoznania się z krótkim opisem, przebiegu montażu.

Przegląd etapów montażu na przykładzie zadaszenia z poliwęglanem w postaci obszernej galerii zdjęć znajdziesz w zakładce z danymi technicznymi.

Montaż zadaszenia Modes Glas – etapy montażu krok po kroku

1. Etapy montażu zadaszenia

Pierwszymi czynnościami jakie musisz wykonać, aby zamocować zadaszenie na tarasie są:

A. Zespalanie krokwi z belką frontową
B. Montaż narożnika zadaszenia
C. Łączenie podpór ze stopami
D. Montaż do ściany

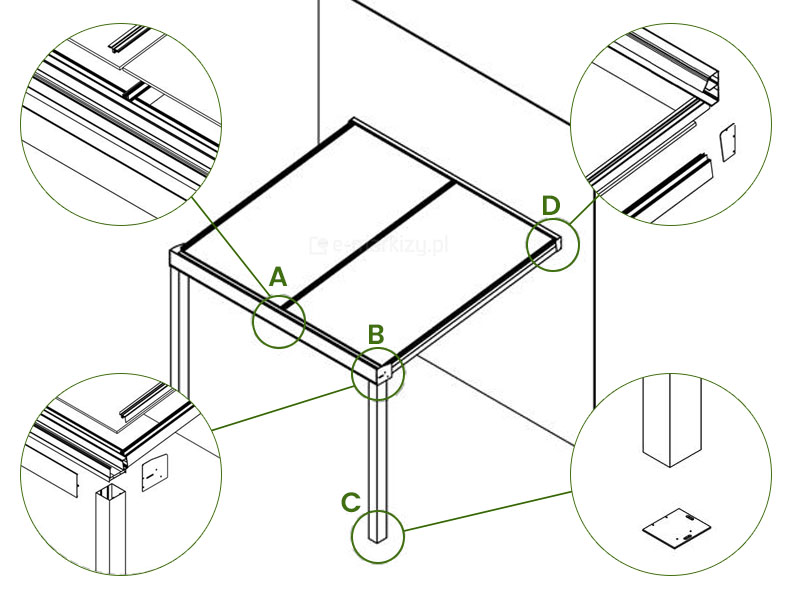

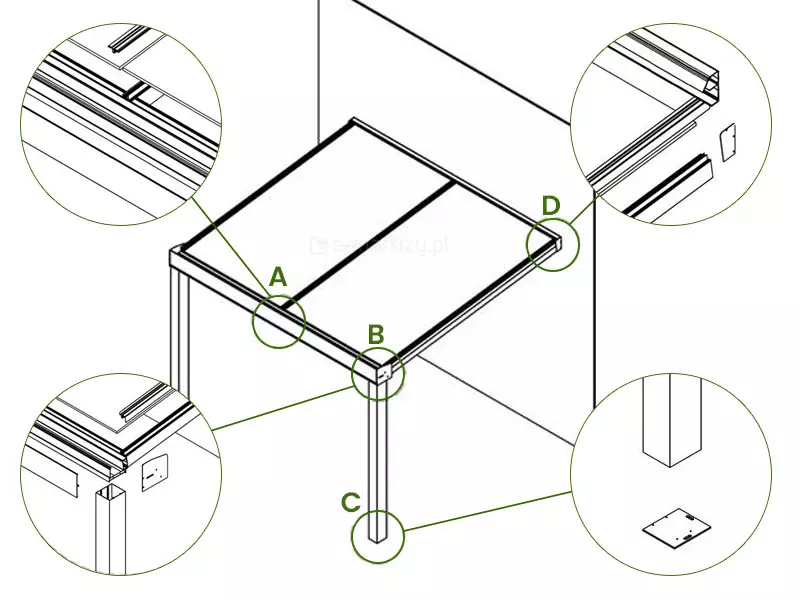

Rysunek techniczny w rzucie aksonometrycznym przedstawia schemat konstrukcyjny zadaszenia tarasu Modes z wyszczególnieniem kluczowych węzłów montażowych oznaczonych literami od A do D. Centralna część grafiki ukazuje bryłę zadaszenia wspartą na dwóch pionowych słupach i przytwierdzoną do ściany budynku, z dachem podzielonym na dwa duże panele. Wokół głównego schematu umieszczono cztery okrągłe powiększenia detali, które precyzują budowę poszczególnych sekcji. Detal A pokazuje miejsce styku środkowego profilu dachowego z przednią belką rynnową oraz system uszczelek. Detal B obrazuje narożnik frontowy, gdzie rynna łączy się z pionową podporą, uwzględniając elementy maskujące i boczne zaślepki. Detal C przedstawia dolną część słupa nośnego wraz z oddzieloną od niego prostokątną stopą montażową, przygotowaną do zakotwienia w podłożu. Detal D ukazuje miejsce montażu zadaszenia do ściany, prezentując przekrój listwy startowej, sposób osadzenia paneli dachowych oraz boczne wykończenie blendy. Całość opracowana jest w formie czystego, inżynieryjnego szkicu liniowego, który w sposób czytelny instruuje o sposobie składania modułowych elementów systemu.

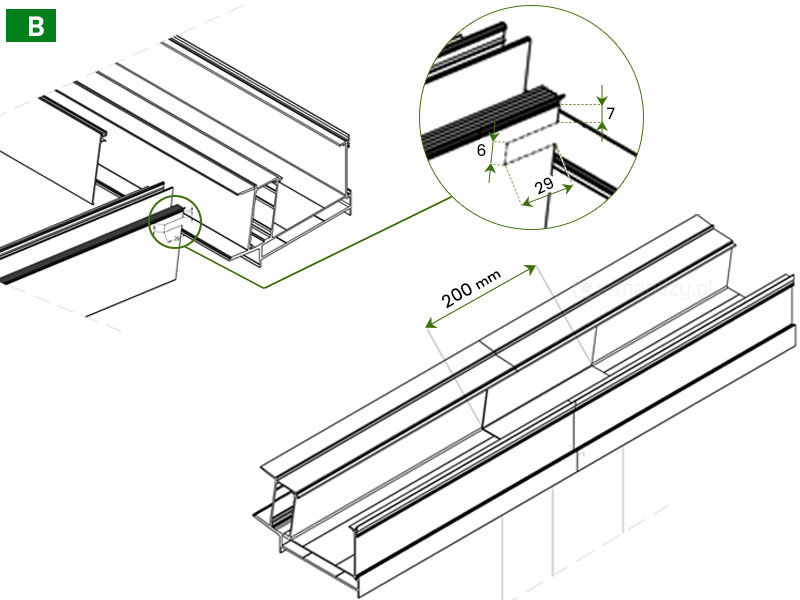

Rysunek techniczny oznaczony literą B szczegółowo obrazuje konstrukcję i parametry montażowe narożnika zadaszenia tarasu Modes. W centralnej części grafiki znajduje się izometryczny widok długiego profilu rynnowego o budowie korytowej, wewnątrz którego zaznaczono poprzeczną linię podziału z wymiarem 200 mm, określającym rozstaw lub pozycjonowanie elementów wewnętrznych. W górnej lewej części ilustracji pokazano złożenie profilu rynnowego z prostopadle przylegającym do niego profilem dachowym, co demonstruje sposób odprowadzania wody z połaci dachu do rynny zbiorczej. Kluczowym elementem grafiki jest okrągłe powiększenie detalu uszczelnienia i wycięcia technologicznego na styku profili. Na powiększeniu tym naniesiono precyzyjne wartości liczbowe: wysokość 7 mm dla górnej krawędzi uszczelki, głębokość wcięcia 6 mm oraz szerokość elementu montażowego wynoszącą 29 mm. Cały schemat jest wykonany w formie czarno-białego rysunku inżynieryjnego z zielonymi liniami pomocniczymi, które wskazują na konkretne punkty stykowe konstrukcji aluminiowej, zapewniając pełny wgląd w techniczne aspekty szczelności frontowej części zadaszenia.

B. Montaż narożnika zadaszenia

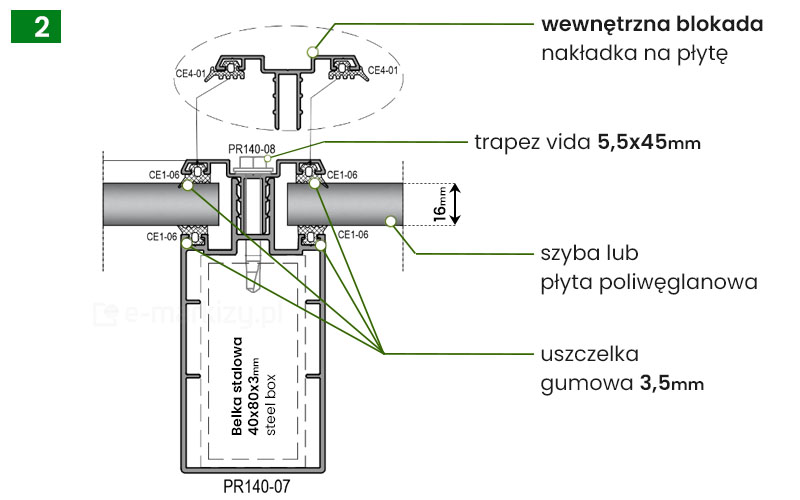

Rysunek techniczny oznaczony numerem 2 przedstawia szczegółowy przekrój poprzeczny przez środkową belkę konstrukcyjną dachu zadaszenia Modes, ilustrujący system łączenia i uszczelniania dwóch sąsiednich paneli wypełnienia. Centralnym punktem konstrukcji jest aluminiowy profil nośny PR140-07, wewnątrz którego umieszczono stalową belkę wzmacniającą (steel box) o wymiarach 40x80x3 mm. Po obu stronach profilu osadzone są panele wypełniające, opisane jako szyba lub płyta poliwęglanowa, o grubości 16 mm. Szczelność układu zapewniają gumowe uszczelki o grubości 3,5 mm (oznaczone kodem CE1-06), które stykają się z panelami od góry i od dołu. Górna część połączenia jest zabezpieczona zewnętrznym profilem dociskowym PR140-08, mocowanym za pomocą wkrętów typu trapez vida o wymiarach 5,5x45 mm. Na samej górze znajduje się powiększony detal przedstawiający element opisany jako wewnętrzna blokada – nakładka na płytę (kod CE4-01), która posiada zintegrowane uszczelki wargowe, domykające styk paneli z profilem. Całość schematu uzupełniona jest precyzyjnymi odnośnikami technicznymi i liniami wymiarowymi, które definiują osiowość i warstwową strukturę montażu połaci dachowej.

2. Mocowanie płyt dachu do belek stalowych

Płyta poliwęglanowa lub szklana montowana jest za pomocą wewnętrznych blokad oraz uszczelek gumowych. Podczas montażu płyt dachowych ze szkła bezpiecznego zachowaj szczególną ostrożność.

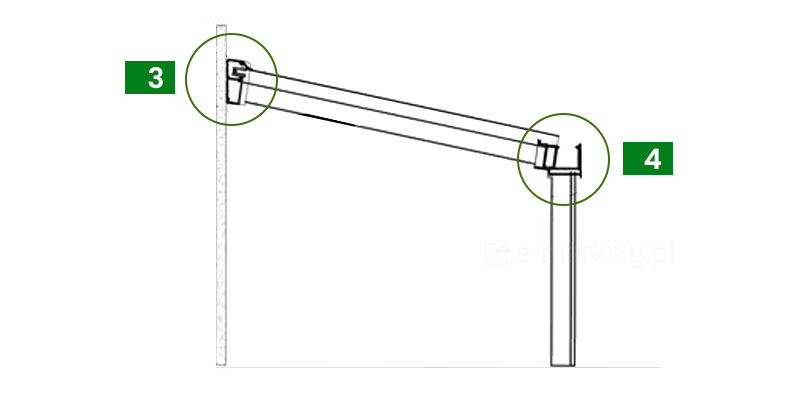

Rysunek techniczny przedstawia schematyczny przekrój boczny zadaszenia tarasu Modes, ilustrujący kąt nachylenia połaci dachowej oraz dwa kluczowe punkty konstrukcyjne oznaczone numerami 3 i 4. Całość konstrukcji jest ukazana w uproszczonej formie liniowej, gdzie pionowa linia po lewej stronie symbolizuje ścianę budynku, do której przytwierdzony jest system. Detal numer 3, ujęty w zielony okrąg, wskazuje na węzeł mocowania przyściennego, gdzie profil startowy stabilizuje górną krawędź dachu. Połać dachu opada pod skosem w kierunku zewnętrznym, prowadząc do detalu numer 4, również zaznaczonego zielonym okręgiem. Ten punkt styku obrazuje połączenie dolnej krawędzi dachu z systemem rynnowym oraz pionowym słupem nośnym, który stanowi podporę frontową konstrukcji. Przekrój ten w sposób techniczny obrazuje relację wysokościową między punktem montażu do elewacji a wysokością przejścia pod rynną, co jest kluczowe dla zachowania odpowiedniego odpływu wody deszczowej i ergonomii użytkowania tarasu.

3. Montaż zadaszenia do ściany

Profil dachowy mocowany jest do ściany, a moduły paneli dachowych łączone są ze sobą

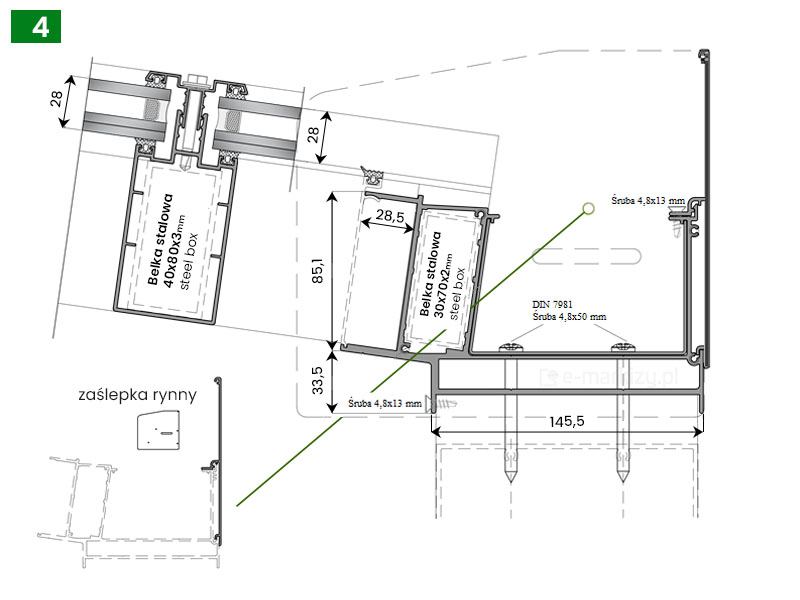

4. Łączenie dachu z podporą

Dach zadaszenia łączony jest z rynną odpływową oraz podporą/słupem

5. Łączenie podpory ze stopą

Otwory w stopie zadaszenia posiadają średnicę ⌀10mm

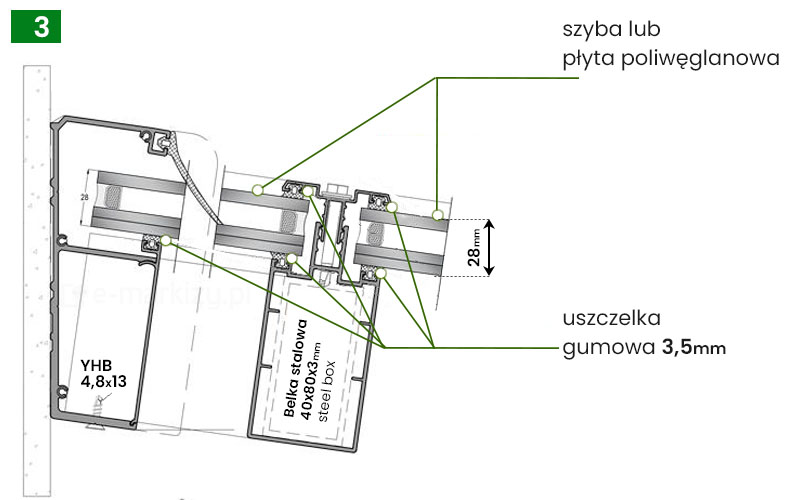

Rysunek techniczny oznaczony numerem 3 prezentuje szczegółowy przekrój konstrukcyjny węzła przyściennego zadaszenia tarasu Modes, koncentrując się na systemie mocowania wypełnienia dachowego. Na schemacie widoczna jest aluminiowa listwa startowa przylegająca do pionowej ściany, do której za pomocą wkrętów YHB 4,8x13 mm montowane są kolejne komponenty. Kluczowym elementem jest stalowa belka wzmacniająca o wymiarach 40x80x3 mm (steel box), która stanowi solidną podporę dla dachu. Wypełnienie, zidentyfikowane jako szyba lub płyta poliwęglanowa o grubości 28 mm, jest osadzone w systemie profili i uszczelnione za pomocą gumowych uszczelek o grubości 3,5 mm. Uszczelki te są rozmieszczone strategicznie nad i pod panelami wypełniającymi, co zapewnia szczelność i amortyzację konstrukcji. Rysunek zawiera precyzyjne linie wymiarowe oraz odnośniki w języku polskim i angielskim, które szczegółowo opisują warstwową budowę dachu, w tym sposób przejścia z profilu ściennego w połać dachową z zachowaniem odpowiednich dylatacji i zabezpieczeń przed wilgocią.

3. Łączenia paneli dachowych

Montaż narożnika zadaszenia pergoli Modes – kluczowy etap instalacji konstrukcji aluminiowej. Na zdjęciu pokazano sposób łączenia narożnych elementów ramy dachowej, zapewniający trwałość, szczelność i estetykę całego systemu zadaszenia pergoli tarasowej.

4. Łączenie dachu zadaszenia z podporą

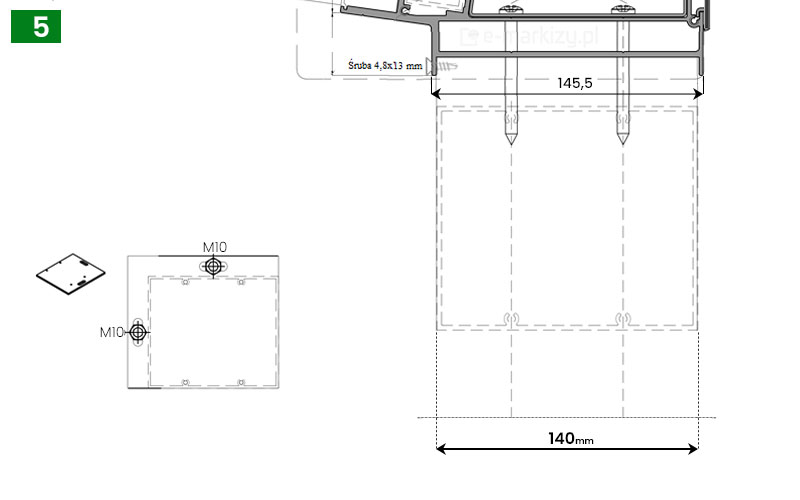

Rysunek techniczny oznaczony numerem 5 stanowi szczegółowy schemat konstrukcyjny dolnego węzła mocującego zadaszenia Modes, prezentujący połączenie poziomej belki rynnowej z pionowym słupem nośnym oraz stopą fundamentową. W górnej części grafiki widoczny jest przekrój poprzeczny profilu rynnowego o szerokości 145,5 mm, który jest stabilizowany za pomocą dwóch długich śrub pionowych przechodzących przez całą objętość profilu. Po lewej stronie górnego profilu zaznaczono miejsce styku z panelem dachowym, zabezpieczone śrubą o wymiarach 4,8x13 mm. Dolna część ilustracji przedstawia rzut z góry oraz przekrój pionowy podstawy słupa o kwadratowym przekroju i boku długości 140 mm. Na rzucie poziomym stopy montażowej wyraźnie zaznaczono lokalizację dwóch punktów kotwiących oznaczonych jako M10, umieszczonych centralnie na sąsiadujących bokach kwadratu. Schemat wykorzystuje zróżnicowane linie: ciągłe dla elementów widocznych oraz przerywane dla zarysu słupa wewnątrz profilu i osi otworów, co precyzyjnie określa osiowość montażu mechanicznego konstrukcji do podłoża.

5. Łączenie słupów aluminiowych ze stopami
