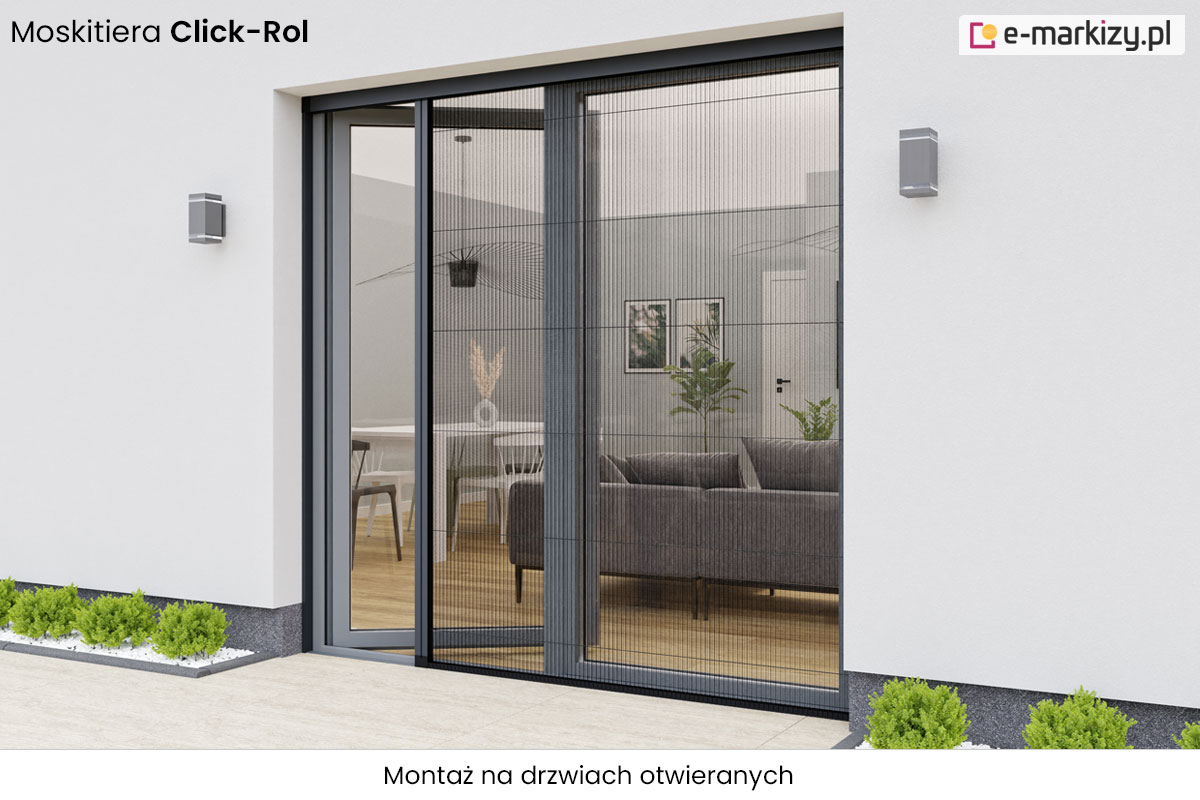

Click-Rol – moskitiera drzwiowa plisowana – Montaż i Dane Techniczne

Zapraszamy do zapoznania się z ważnymi informacjami na temat moskitiery Click Rol. Moskitiera drzwiowa plisowana montaż to wskazówki odnośnie prawidłowego mocowania moskitiery. Z kolei dane techniczne to najważniejsze informacje o budowie i wymiarach elementów moskitiery.

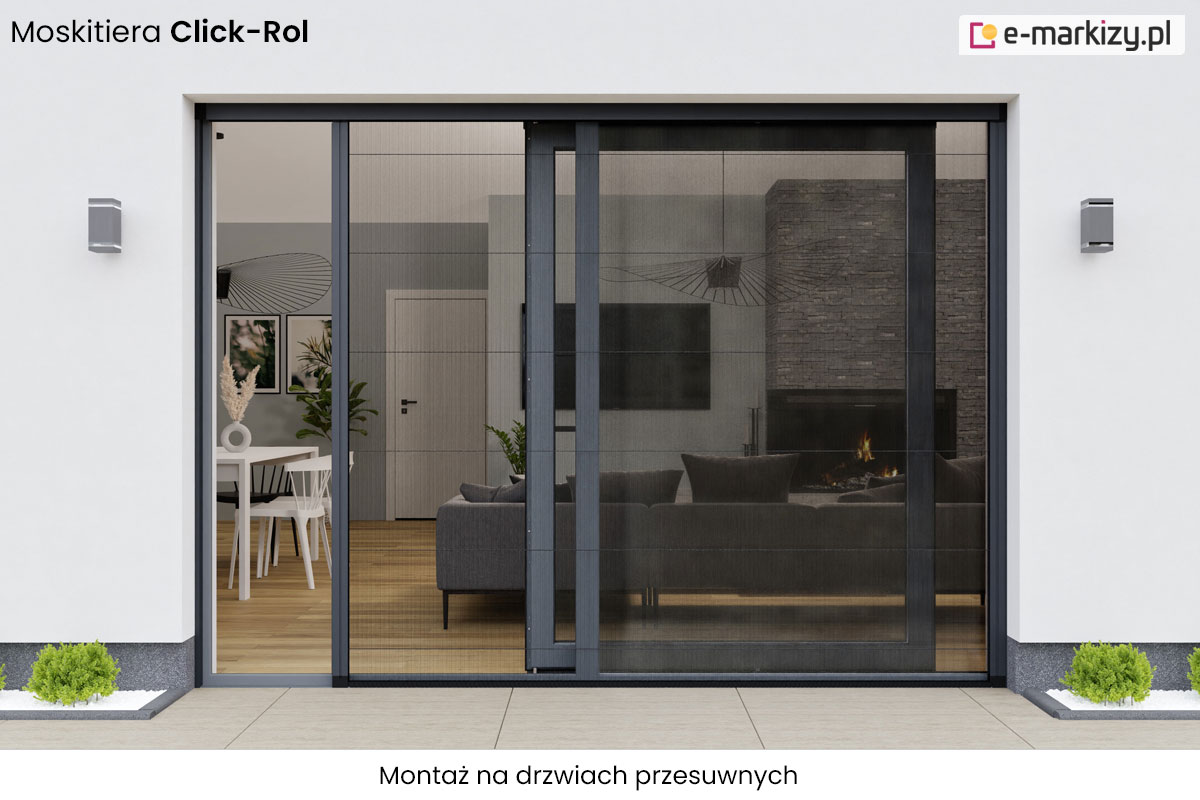

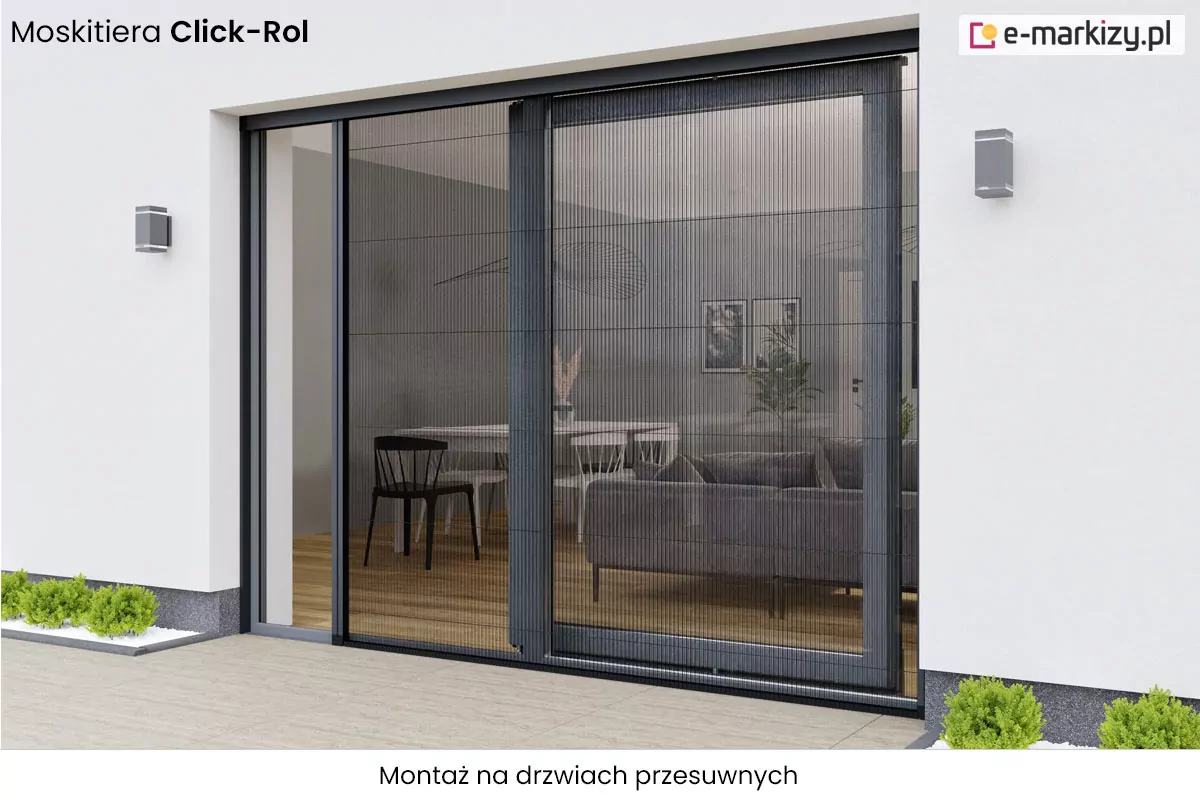

Montaż moskitiery Click Rol do drzwi przesuwnych

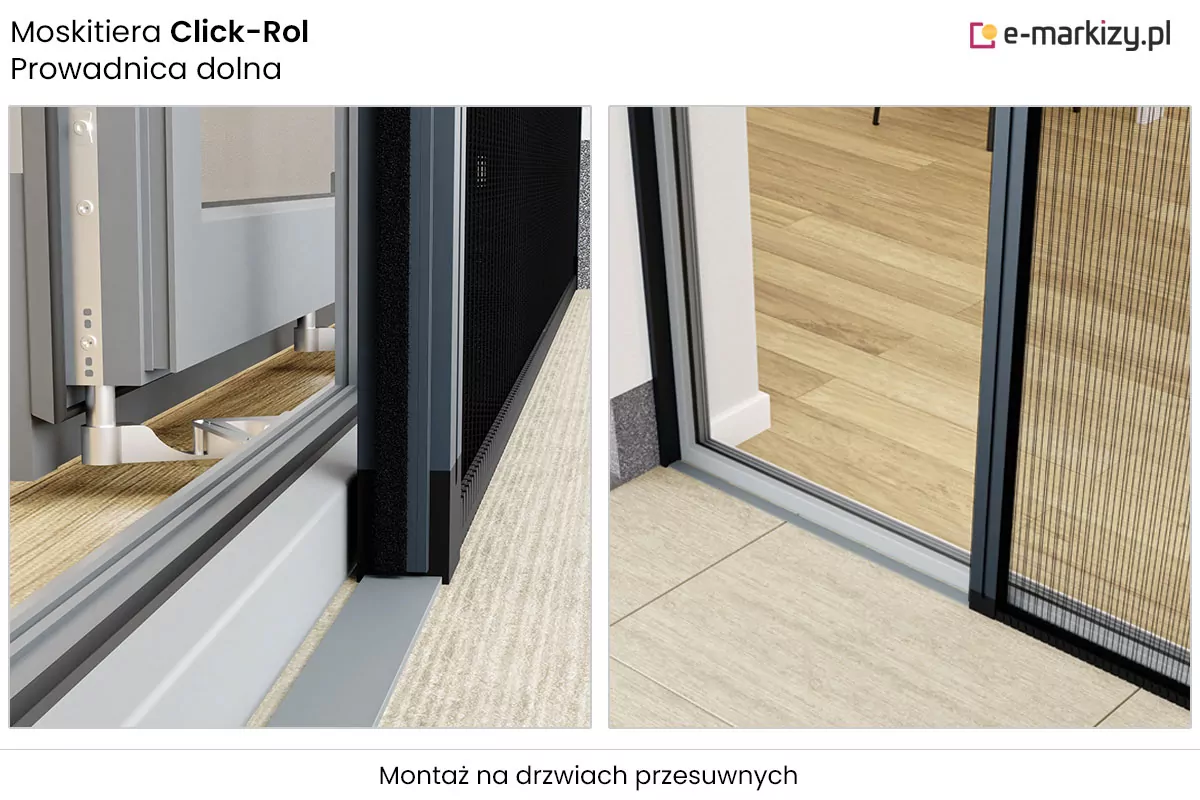

Prowadnica dolna

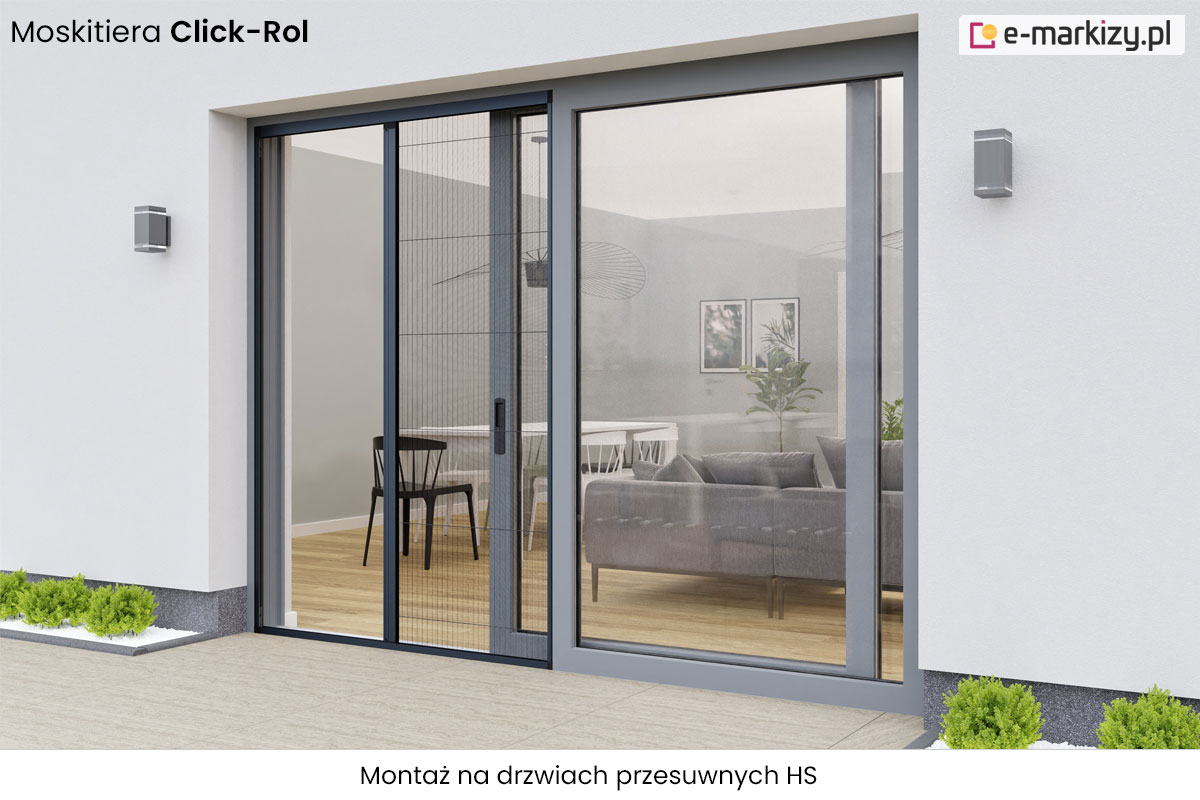

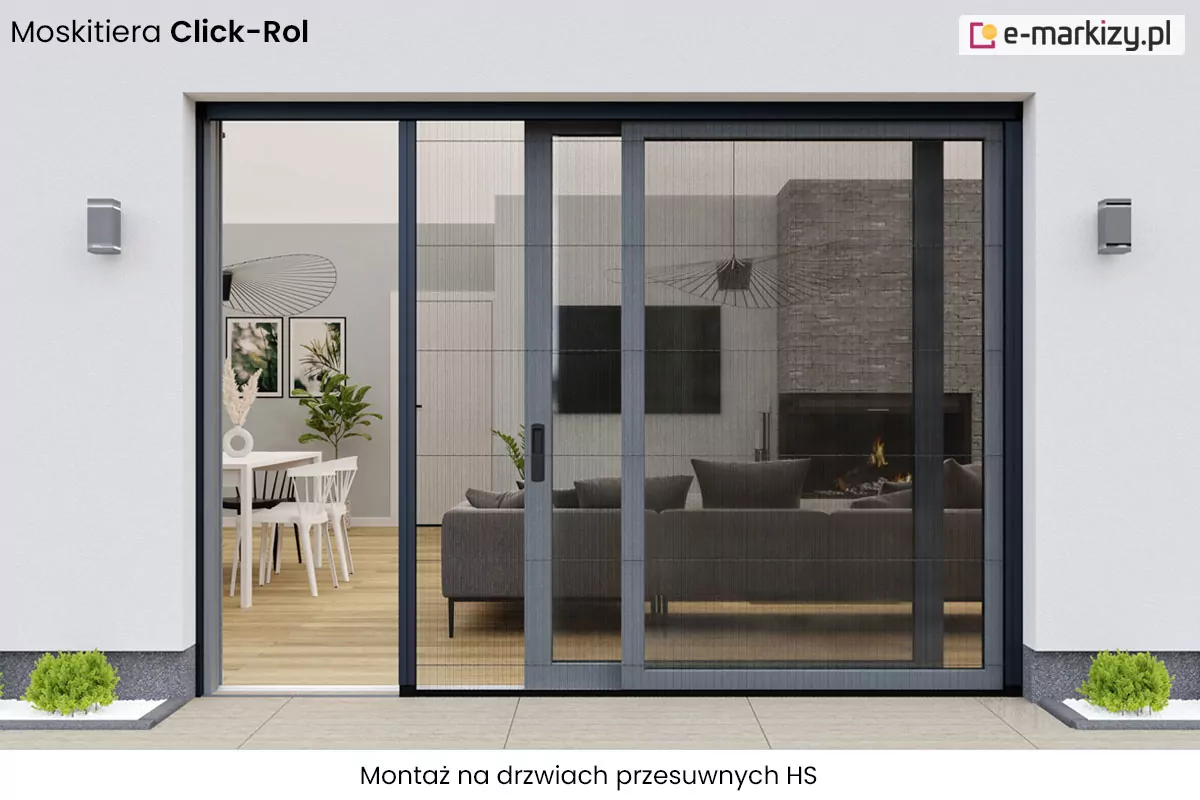

Montaż moskitiery Click Rol do drzwi przesuwnych HS

Duże okno tarasowe z przesuwnym skrzydłem HS o szarej ramie przesłonięte w większości moskitierą plisowaną z szarą siatką i antracytową konstrukcją. We wnętrzu przez siatkę widoczna duża kanapa pod nowoczesnym żyrandolem, ustawiona naprzeciwko telewizora na białej ścianie oraz kominka z płonącym w jego wnętrzu drewnem. Po lewej stronie, przez uchylone skrzydło drzwi tarasowych widać biały stół z krzeslami, nad nim kolejny żyrandol. W tle roślinki w doniczkach, obrazy przyrody na ścianie i białe drzwi do kolejnego pomieszczenia. Przed moskitierą, taras wyłożony płytkami gresowymi, z wyznaczonym obszarem wzdłuż ścian, na którym pomiędzy białymi kamykami posadzono niskie zielone iglaczki. Ściany elewacji po obu stronach wnęki okiennej pomalowano na biało, umieszczono na nich także dwie niewielkie lampki. U góry napis "Moskitiera Click Rol", a na dole "montaż na drzwiach przesuwnych HS".

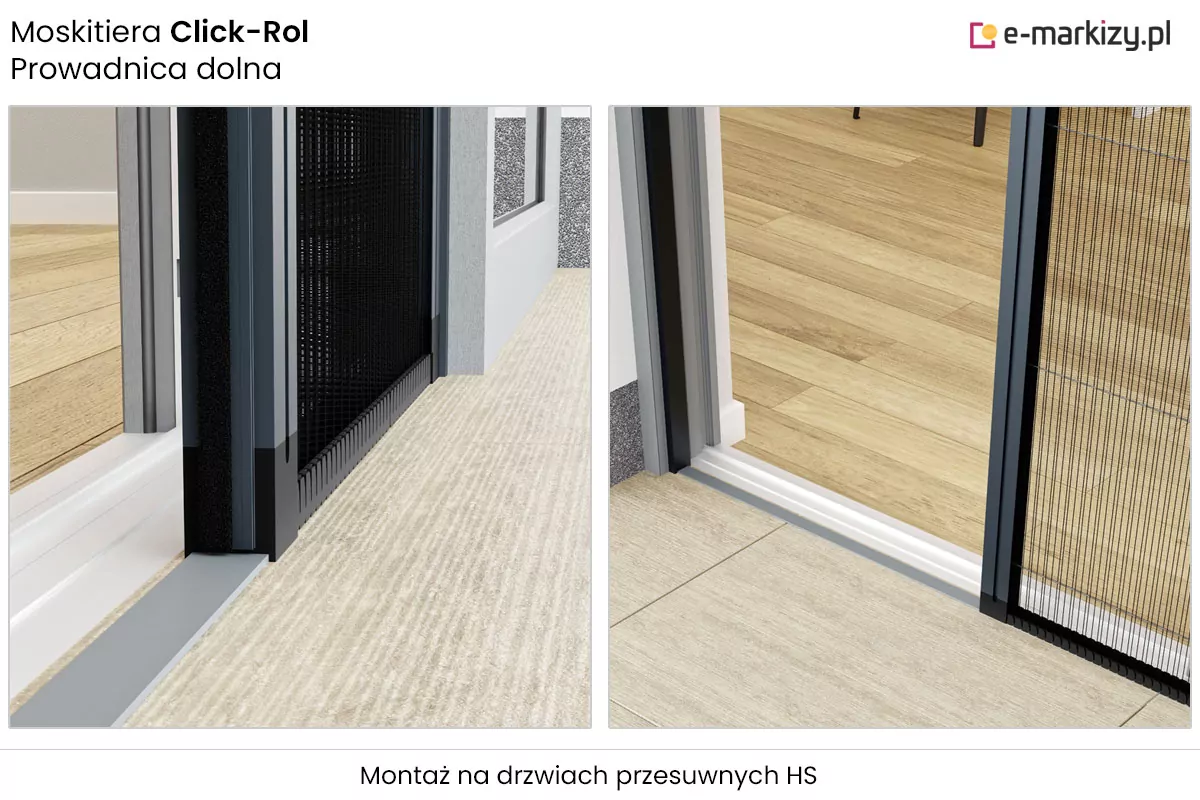

Dwa ujęcia progu płaskiego moskitiery Click Rol zamocowanego do podłoża z płyt gresowych o drewnopodobnym dekorze, w pobliżu progu okna HS o białej ramie. Po lewej stronie zbliżenie dolnej części pakietu z siatką i jej umiejscowienia na płaskim progu, po prawej widok z większej odległości na łączenie progu z siatka oraz profilem bocznym. W górnej części napis "Moskitiera Click-Rol prowadnica dolna", w dolnej części napis "montaż na drzwiach przesuwnych HS".

Prowadnica dolna

Prowadnica górna moskitiery Click Rol:

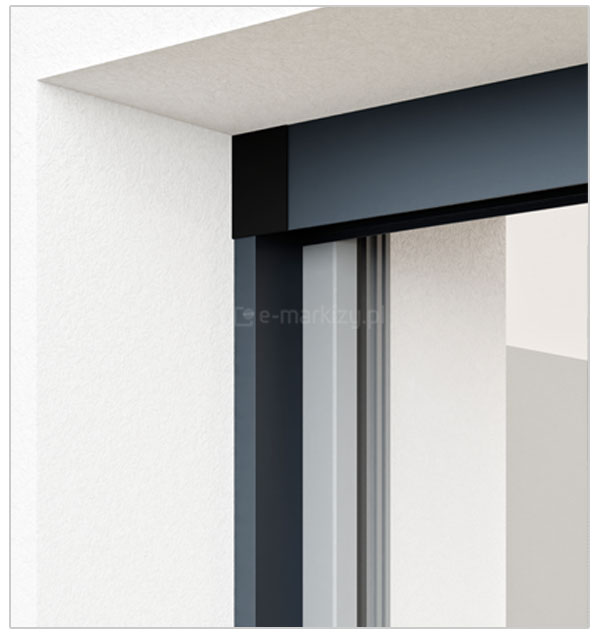

Zbliżenie miejsca połączenia profilu górnego oraz bocznego moskitiery plisowanej Click Rol. W narożniku zawsze stosowany jest czarna zaślepka. Całość zamocowana we wnęce okiennej o białym wykończeniu elewacji.

Profil górny moskitiery ma około 6 cm wysokości, pracuje w nim profil z siatką oraz gąsienicą moskitiery Click Rol.

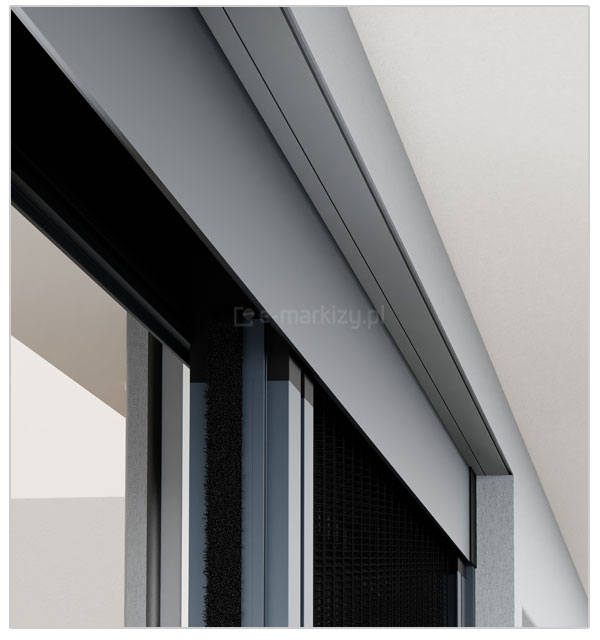

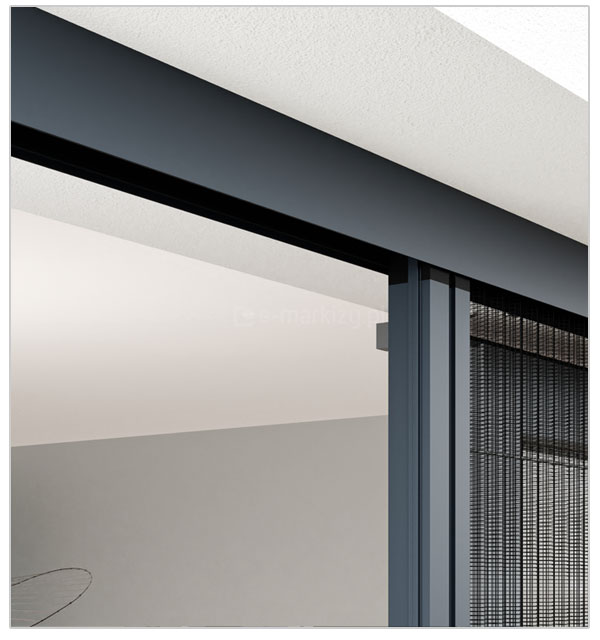

Wizualizacja górnego profilu moskitiery Click Rol, w którym chowa się system gąsienicowy otwierania plisowanej siatki. Zamocowana we wnęce okiennej.

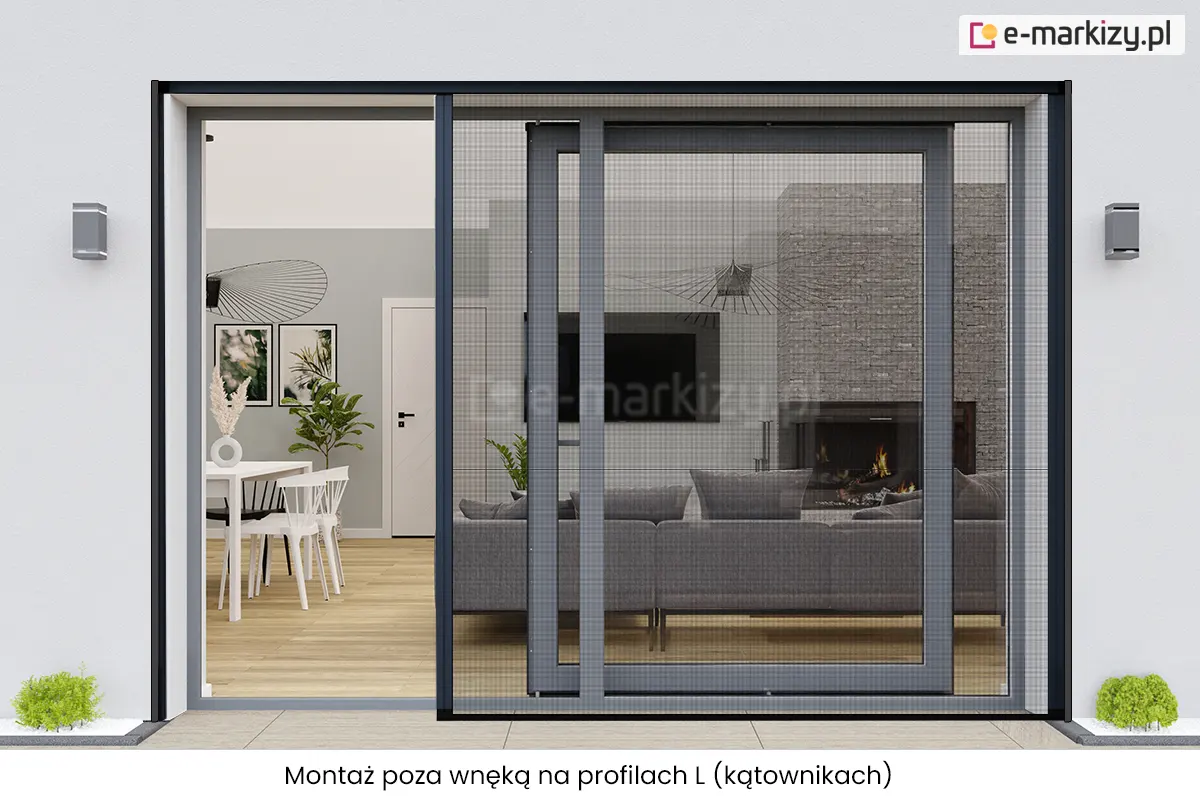

Moskitiera Click ROl zamocowana do ściany elewacji o jasnym tynku, poza wnęką okienną, za pomocą kątowników. Moskitiera wyposażona w antracytową konstrukcją i czarną siatkę przesłania częściowo wejście do pomieszczenia z dużą szara kanapą ustawioną przed telewizorem i kominkiem, na którym płonie ogień oraz stołem jadalnianym z krzesłami w kolorze białym, na którym ustawiono wazon o okrągłym kształcie z wetkniętą do środka roślinką. W dolnej części na białym tle napis "Montaż poza wnęką na profilach L (kątownikach)".

Montaż poza wnęką na kątownikach

Dzięki boczym kątownikom (profile L) możliwy jest montaż moskitiery poza wnęką.

Montażowe profile boczne lakierowane są na kolor zbliżony do wybranego koloru konstrukcji.

Wymiary kątownika do montażu poza wnęką to 40 x 20 mm

Dane techniczne moskitiery Click Rol

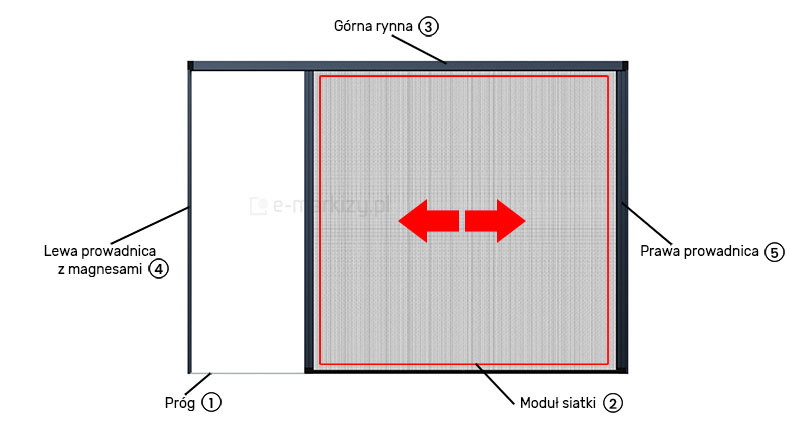

Zdjęcie przedstawia główne elementy moskitiery plisowanej typu CLICK-ROL. Widoczna jest górna rynna stanowiąca element stabilizujący, dolny próg o niskim profilu, moduł siatki plisowanej w formie harmonijki, a także lewa i prawa prowadnica umożliwiające płynne przesuwanie moskitiery. Ilustracja pokazuje budowę systemu w widoku rozłożonym i ma charakter instruktażowo-techniczny.

Główne elementy moskitiery Click Rol

1. Próg dolny
2. Moduł siatki
3. Górna rynna
4. Lewa prowadnica z magnesami
5. Prawa prowadnica

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

Ilość modułów siatki w zależności od szerokości moskitiery

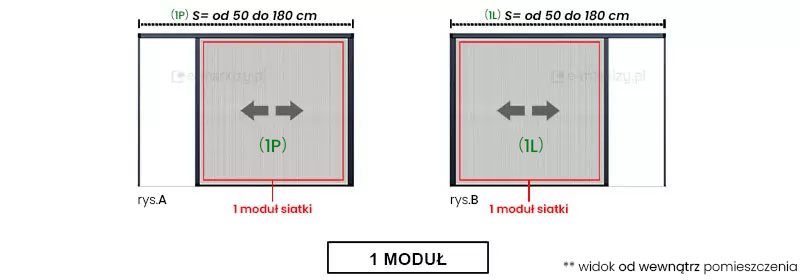

Schemat techniczny przedstawiający konfiguracje montażowe produktu moskitiera Click Rol w wersji jednopanelowej, co zostało oznaczone w dolnej części grafiki centralnym napisem 1 MODUŁ umieszczonym w ramce. Obrazek prezentuje dwa warianty ustawienia pojedynczego modułu siatki, opisane jako rysunek A oraz rysunek B, przeznaczone dla szerokości otworu oznaczonej jako S w przedziale od 50 do 180 cm. Całość przedstawiona jest jako widok od wewnątrz pomieszczenia, zgodnie z dopiskiem w prawym dolnym rogu. Rysunek A obrazuje wariant (1P), w którym moduł siatki znajduje się po prawej stronie czarnej ramy konstrukcyjnej, pozostawiając lewą stronę otwartą. Rysunek B przedstawia wariant (1L), będący odwrotnością poprzedniego schematu, gdzie moduł siatki jest umieszczony po lewej stronie ramy. Na obu rysunkach pojedyncze skrzydło siatki obramowane jest cienką czerwoną linią i wskazane czerwoną linią prowadzącą do podpisu 1 moduł siatki. W centralnej części szarych pól siatki widoczne są dwustronne, poziome strzałki w kolorze ciemnoszarym, wskazujące na kierunek przesuwania elementu. Tło modułów wypełnione jest jasnoszarą teksturą z pionowym prążkowaniem, a ramy zewnętrzne narysowano grubą czarną linią.

Od szerokości 50cm do 180cm moskitiera posiada 1 moduł siatki, które możemy umieścić w jeden z następujących sposobów:

• Rys. A: 1 moduł z prawej strony (1P), moduł siatki zamyka się na lewą stronę, a umiejscowiony jest przy prawej krawędzi.

• Rys. B: 1 moduł z lewej strony (1L), moduł siatki zamyka się na prawą stronę, a umiejscowiony jest przy lewej krawędzi.

Uwaga. Stronę sterowania określa się od środka pomieszczenia

Szerokość złożonej moskitiery (w jednym segmencie/module) to ~105 mm

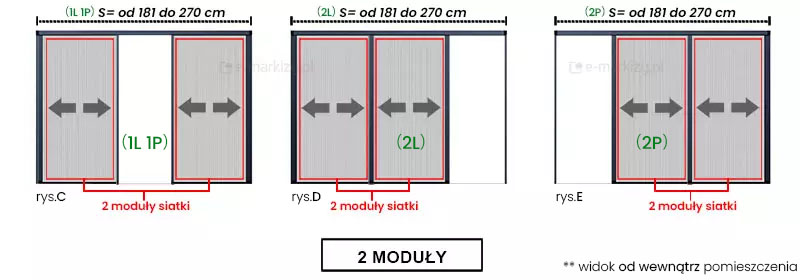

Infografika techniczna przedstawiająca schematy konfiguracji dla produktu moskitiera Click Rol w wersji dwumodułowej, oznaczonej w dolnej części grafiki ramką z napisem 2 MODUŁY. Na obrazku widoczne są trzy warianty rozmieszczenia skrzydeł siatki, opisane jako rysunek C, rysunek D oraz rysunek E, przy czym wszystkie dotyczą szerokości otworu oznaczonej jako S w zakresie od 181 do 270 cm. Każdy schemat prezentuje widok od wewnątrz pomieszczenia, co zaznaczono adnotacją w prawym dolnym rogu. Rysunek C przedstawia konfigurację (1L 1P), w której dwa moduły siatki są rozdzielone i umieszczone po zewnętrznych stronach ramy, z wolną przestrzenią pośrodku; strzałki dwustronne na szarych polach siatek sugerują możliwość ich przesuwania w poziomie. Rysunek D prezentuje wariant (2L), gdzie oba moduły siatki są zgrupowane po lewej stronie ramy, pozostawiając prawą stronę otworu odsłoniętą. Rysunek E pokazuje opcję (2P), będącą lustrzanym odbiciem poprzedniej wersji, w której dwa moduły siatki znajdują się po prawej stronie konstrukcji. Na każdym z rysunków moduły siatki obramowane są czerwoną linią i połączone klamrą z opisem 2 moduły siatki, co wskazuje na liczbę skrzydeł użytych w danym systemie moskitiery Click Rol. Elementy konstrukcyjne ramy są w kolorze czarnym, a tło pól z siatką ma jasnoszary kolor z pionowym prążkowaniem, symbolizującym strukturę plisowanej siatki.

Od szerokości 50cm do 180cm moskitiera posiada 1 moduł siatki, które możemy umieścić w jeden z następujących sposobów:

• Rys. A: 1 moduł z prawej strony (1P), moduł siatki zamyka się na lewą stronę, a umiejscowiony jest przy prawej krawędzi.

• Rys. B: 1 moduł z lewej strony (1L), moduł siatki zamyka się na prawą stronę, a umiejscowiony jest przy lewej krawędzi.

Uwaga. Stronę sterowania określa się od środka pomieszczenia

Szerokość złożonej moskitiery (w jednym segmencie/module) to ~105 mm

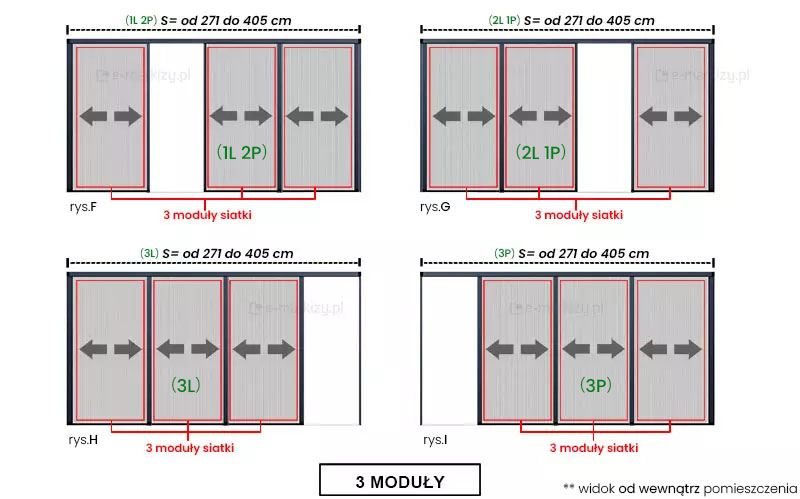

Schemat techniczny przedstawiający możliwe konfiguracje produktu moskitiera Click Rol w wersji trzymodułowej, co zostało wskazane w dolnej części grafiki napisem 3 MODUŁY umieszczonym w ramce. Obrazek prezentuje cztery warianty rozmieszczenia skrzydeł siatki, opisane jako rysunek F, rysunek G, rysunek H oraz rysunek I, dedykowane dla szerokich otworów, gdzie parametr szerokość całkowita S wynosi od 271 do 405 cm. Całość przedstawiona jest jako widok od wewnątrz pomieszczenia, co zaznaczono napisem w prawym dolnym rogu. Rysunek F przedstawia konfigurację (1L 2P), w której jeden moduł siatki znajduje się po lewej stronie ramy, a dwa kolejne po prawej, z wolną przestrzenią pomiędzy nimi. Rysunek G obrazuje wariant (2L 1P), będący odwrotnością poprzedniego układu – dwa moduły umieszczone są po lewej stronie, a jeden po prawej. Rysunek H pokazuje opcję (3L), gdzie wszystkie trzy moduły siatki są zgrupowane po lewej stronie konstrukcji, odsłaniając prawą stronę otworu. Rysunek I prezentuje wariant (3P), w którym wszystkie trzy moduły znajdują się po prawej stronie ramy. Na każdym ze schematów moduły siatki są obramowane czerwoną linią i spięte wspólną klamrą z opisem 3 moduły siatki. Wewnątrz każdego szarego pola siatki widoczna jest ciemnoszara, dwustronna strzałka pozioma, wskazująca na przesuwny charakter elementów. Rama konstrukcyjna zaznaczona jest grubą, czarną linią, a tło modułów wypełnia jasnoszara tekstura z pionowym prążkowaniem.

Od szerokości 271cm do 405cm moskitiera posiada 3 moduły siatki, które możemy umieścić w jeden z następujących sposobów:

• Rys. F: jeden moduł siatki zamyka się na prawą stronę, a dwa moduły umiejscowione są przy prawej krawędzi zamykają się na lewą stronę (1L 2P). Oba moduły są ze sobą połączone (można je w razie potrzeby rozdzielić)

• Rys. G: dwa moduły umiejscowione są przy lewej krawędzi zamykają się na prawą stronę (2L 1P). Oba moduły są ze sobą połączone (można je w razie potrzeby rozdzielić). Jeden moduł siatki zamyka się na lewą stronę

• Rys. H: trzy moduły siatki zamykają się na prawą stronę, umiejscowione są przy lewej krawędzi (3L). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić)

• Rys. I: trzy moduły siatki zamykają się na lewą stronę, umiejscowione są przy prawej krawędzi (3P). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić)

Uwaga. Stronę sterowania określa się od środka pomieszczenia

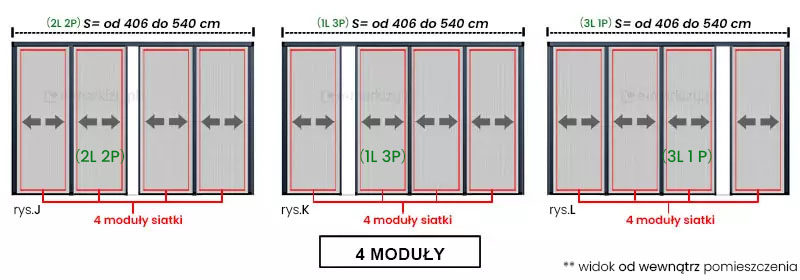

Schemat techniczny przedstawiający zaawansowane konfiguracje montażowe produktu moskitiera Click Rol w wersji czteromodułowej, oznaczonej w dolnej części grafiki napisem 4 MODUŁY w czarnej ramce. Infografika prezentuje trzy warianty rozmieszczenia skrzydeł siatki, opisane jako rysunek J, rysunek K oraz rysunek L, przeznaczone dla bardzo szerokich otworów o parametrze szerokości całkowitej S wynoszącym od 406 do 540 cm. Schematu ukazują widok moskitier od wnętrza pomieszczenia, co zostało zaznaczone tekstem umieszczonym w prawym dolnym rogu. Rysunek J przedstawia konfigurację (2L 2P), w której dwa moduły siatki umieszczone są po lewej stronie ramy, a dwa pozostałe po prawej, tworząc symetryczny podział z wolną przestrzenią pośrodku. Rysunek K obrazuje wariant (1L 3P), gdzie jeden moduł siatki znajduje się po lewej stronie, natomiast trzy moduły są zgrupowane po stronie prawej. Rysunek L prezentuje układ (3L 1P), będący lustrzanym odbiciem poprzedniego, z trzema modułami po lewej stronie i jednym modułem po prawej stronie ramy. Na każdym z rysunków zespół czterech skrzydeł jest obramowany czerwoną linią i wskazany czerwoną klamrą z podpisem 4 moduły siatki. W centralnej części każdego szarego pola siatki umieszczono ciemnoszarą, dwustronną strzałkę poziomą, która symbolizuje możliwość przesuwania poszczególnych elementów w prowadnicach. Konstrukcja ramy zewnętrznej została zaznaczona grubą, czarną linią, a wypełnienie modułów stanowi jasnoszara tekstura z pionowym prążkowaniem, odwzorowującym siatkę przeciw owadom.

Od szerokości 406cm do 540cm moskitiera posiada 4 moduły siatki, które możemy umieścić w jeden z następujących sposobów:

• Rys. J: dwa moduły siatki zamykają się na prawą stronę, a dwa moduły zamykają się na lewą stronę (2L 2P). Obie pary modułów są ze sobą połączone (można je w razie potrzeby rozdzielić)

• Rys. K: trzy moduły siatki umieszczone po prawej stronie, zamykają się na lewą stronę (1L 3P). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić). Jeden moduł zamyka się na prawą stronę

• Rys. L: trzy moduły siatki umieszczone po lewej stronie, zamykają się na prawą stronę (3L 1P). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić). Jeden moduł zamyka się na lewą stronę

Uwaga. Stronę sterowania określa się od środka pomieszczenia

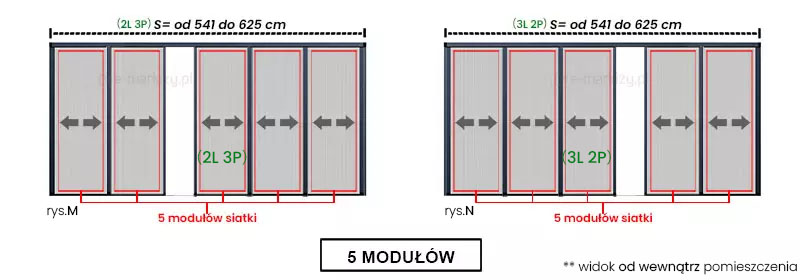

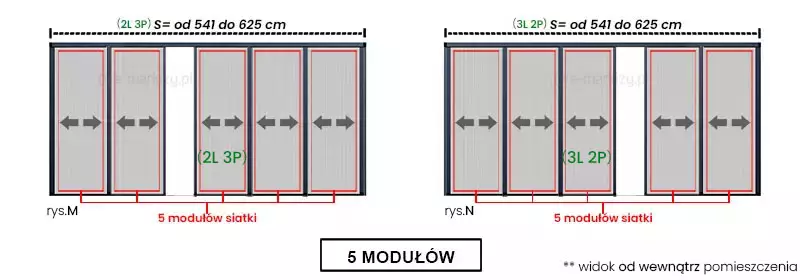

Schemat techniczny prezentujący zaawansowane konfiguracje montażowe produktu moskitiera Click Rol w wersji pięciomodułowej, co zostało wskazane w dolnej części grafiki napisem 5 MODUŁÓW umieszczonym w czarnej ramce. Obrazek przedstawia dwa warianty rozmieszczenia skrzydeł siatki, opisane jako rysunek M oraz rysunek N, dedykowane dla bardzo szerokich przeszkleń, gdzie parametr szerokości otworu S wynosi od 541 do 625 cm. Oba schematy prezentują widok od wewnątrz pomieszczenia, zgodnie z adnotacją w prawym dolnym rogu. Rysunek M przedstawia konfigurację (2L 3P), w której dwa moduły siatki znajdują się po lewej stronie ramy, a trzy pozostałe moduły są zgrupowane po stronie prawej, z wolną przestrzenią pomiędzy nimi. Rysunek N obrazuje wariant (3L 2P), będący lustrzanym odbiciem poprzedniego układu – trzy moduły umieszczone są po lewej stronie ramy, natomiast dwa pozostałe znajdują się po stronie prawej. Na obu rysunkach zespół pięciu skrzydeł jest obramowany cienką czerwoną linią i wskazany czerwoną klamrą z podpisem 5 modułów siatki. W centralnej części każdego szarego pola siatki widoczna jest ciemnoszara, dwustronna strzałka pozioma, informująca o możliwości przesuwania poszczególnych elementów. Rama zewnętrzna całej konstrukcji zaznaczona jest grubą czarną linią, a tło pól z siatką posiada jasnoszarą teksturę z wyraźnym pionowym prążkowaniem.

Od szerokości 541cm do 625cm moskitiera posiada 5 modułów siatki, które możemy umieścić w jeden z następujących sposobów:

• Rys. M: trzy moduły siatki umieszczone po prawej stronie, zamykają się na lewą stronę (2L 3P). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić).
Dwa moduły siatki umieszczone po lewej stronie, zamykają się na prawą stronę. Oba moduły są ze sobą połączone (można je w razie potrzeby rozdzielić).

• Rys. N: trzy moduły siatki umieszczone po lewej stronie, zamykają się na prawą stronę (3L 2P). Trzy moduły są ze sobą połączone (można je w razie potrzeby rozdzielić).
Dwa moduły siatki umieszczone po prawej stronie, zamykają się na lewą stronę. Oba moduły są ze sobą połączone (można je w razie potrzeby rozdzielić).

Uwaga. Stronę sterowania określa się od środka pomieszczenia

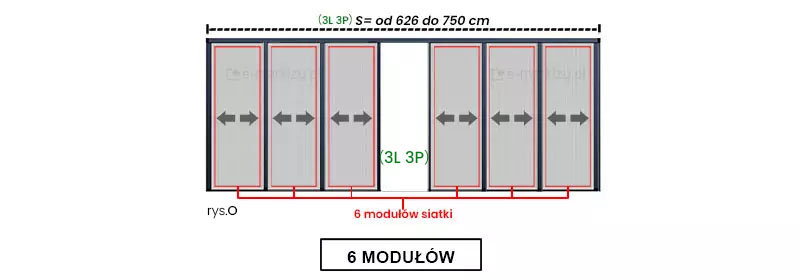

Schemat techniczny prezentujący najbardziej rozbudowaną konfigurację montażową produktu moskitiera Click Rol w wersji sześciomodułowej, oznaczonej w dolnej części grafiki napisem 6 MODUŁÓW umieszczonym w czarnej ramce. Obrazek przedstawia jeden wariant rozmieszczenia skrzydeł siatki, opisany jako rysunek O, dedykowany dla bardzo szerokich otworów, gdzie parametr szerokości całkowitej S wynosi od 626 do 750 cm. Całość schematu ukazuje widok od wewnątrz pomieszczenia, co potwierdza adnotacja w prawym dolnym rogu grafiki. Rysunek O przedstawia konfigurację (3L 3P), w której moduły siatki są rozdzielone symetrycznie: trzy moduły znajdują się po lewej stronie ramy, a trzy pozostałe po stronie prawej, pozostawiając wolną przestrzeń w centralnej części otworu. Zespół sześciu skrzydeł jest obramowany cienką czerwoną linią i wskazany czerwoną klamrą zbiorczą z podpisem 6 modułów siatki. Wewnątrz każdego z sześciu szarych pól siatki widoczna jest ciemnoszara, dwustronna strzałka pozioma, która symbolizuje przesuwny mechanizm działania poszczególnych elementów. Rama konstrukcyjna systemu została narysowana grubą, czarną linią, natomiast tło modułów wypełnia jasnoszara tekstura z wyraźnym pionowym prążkowaniem, imitującym siatkę moskitiery. W górnej części grafiki znajduje się oznaczenie techniczne konfiguracji oraz zakresu szerokości (3L 3P) S= od 626 do 750 cm.

Od szerokości 626cm do 750cm moskitiera posiada 6 modułów siatki, które możemy umieścić w następujący sposób:

• Rys. J: trzy moduły siatki zamykają się na prawą stronę, a trzy moduły zamykają się na lewą stronę (3L 3P). Oba zestawy modułów są ze sobą połączone (można je w razie potrzeby rozdzielić)

Uwaga. Stronę sterowania określa się od środka pomieszczenia

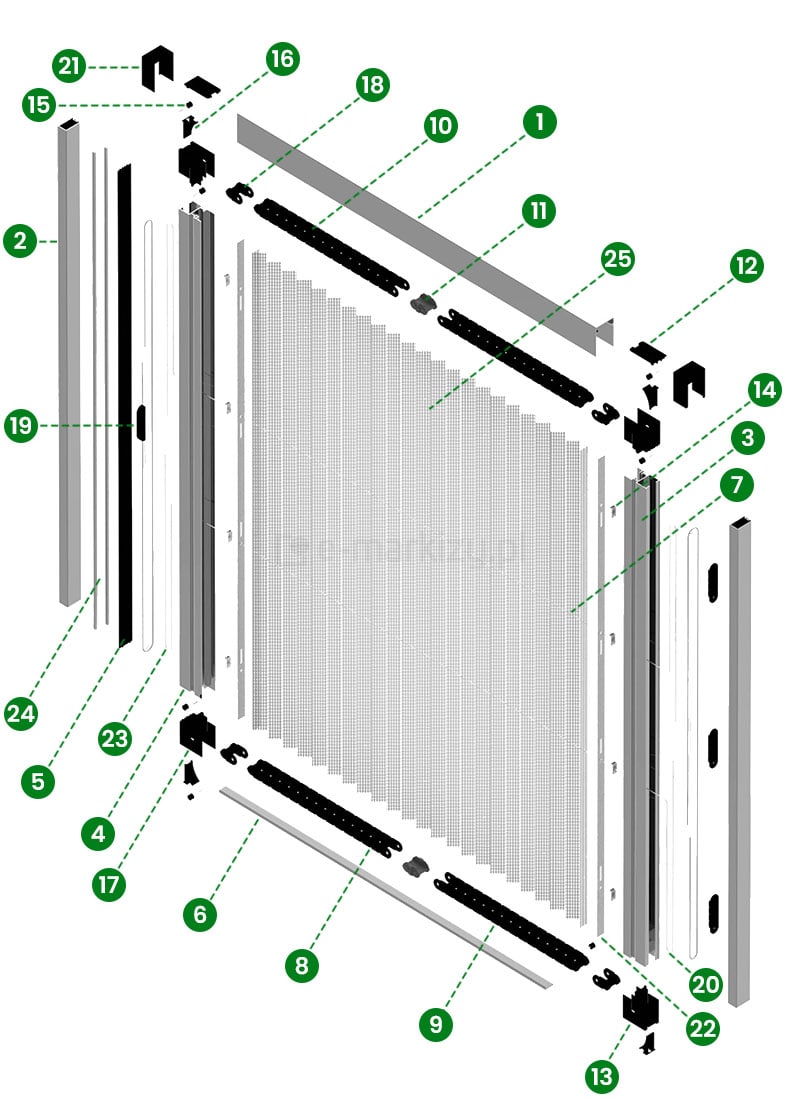

Grafika przedstawia szczegółowy schemat techniczny rozłożonej na części moskitiery plisowanej Click Rol w formie rysunku aksonometrycznego. Centralnym punktem ilustracji jest pionowo ustawiona, szara siatka o strukturze harmonijkowej, która stanowi główny element ochronny. Wokół niej rozmieszczone są liczne podzespoły konstrukcyjne i montażowe, z których każdy został oznaczony numerem w zielonym kole. Od numerów odchodzą zielone, przerywane linie wskazujące precyzyjnie na konkretny detal. Konstrukcja ramy składa się z bocznych profili aluminiowych w kolorze srebrnym oraz elementów wykończeniowych. Po lewej stronie widoczny jest profil zamykający oraz listwa magnetyczna zapewniająca szczelność domyku. Po prawej stronie znajduje się symetryczny profil pionowy z systemem prowadnic. W górnej i dolnej części schematu widoczne są mechanizmy jezdne, w tym czarne ogniwa gąsienicowe, które odpowiadają za płynne składanie i rozkładanie plisy. Wśród zidentyfikowanych elementów montażowych znajdują się czarne narożniki z tworzywa sztucznego, zaślepki profili, rolki prowadzące oraz system sznurków napinających, które przechodzą przez otwory w siatce, stabilizując jej płaszczyznę. Na schemacie widoczne są również drobne komponenty, takie jak wkręty, klipsy montażowe oraz uchwyty ułatwiające przesuwanie moskitiery. Górna krawędź konstrukcji jest wykończona płaskim profilem osłonowym. Całość prezentacji technicznej jest utrzymana w surowej, biało-szaro-czarnej kolorystyce z kontrastującymi zielonymi elementami nawigacyjnymi, co pozwala na identyfikację ponad dwudziestu odrębnych części składowych produktu.

Komponenty moskitiery

1. Profil górny
2. Futryna boczna
3. Profil główny A2
4. Profil główny A3
5. Maskownica profilu głównego
6. Próg PVC
7. Taśma siatki PVC
8. Prowadzenie łańcucha w A3
9. Prowadzenie łańcucha w A23
10. Element łańcucha
11. Łącznik elementów łańcucha
12. Zaślepka A2
13. Mechanimz A2
14. Rolka mechanizmu
15. Drucik mechanizmu
16. Zaślepka A3
17. Mechanizm A3
18. Element łańcuszka z oczkiem
19. Uchwyt
20. Zatrzask montażowy
21. Zaślepka profilu górnego
22. Prowadzenie sznurka
23. Sznurek
24. Uszczelka
25. Siatka 20mm

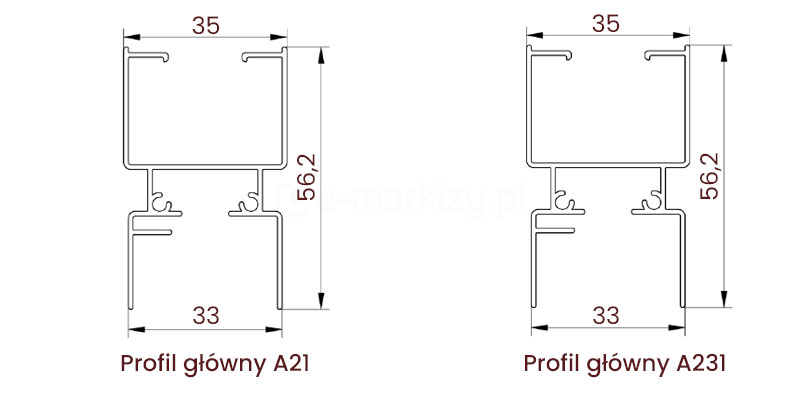

Profile główne

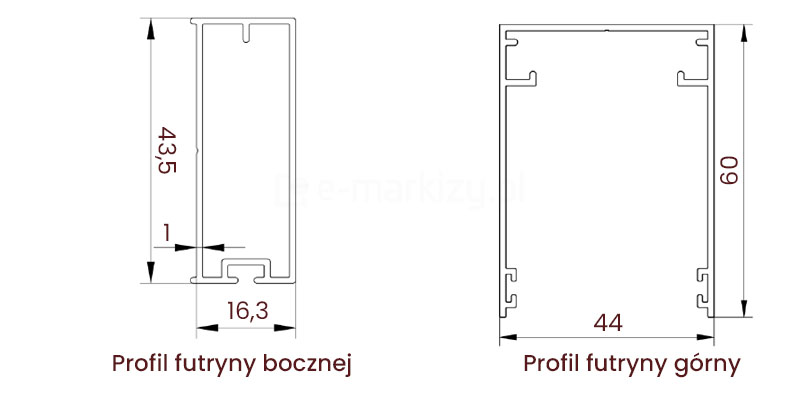

Profile futryn

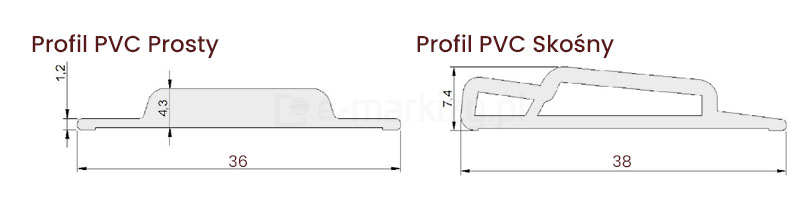

Zdjęcie przedstawia dwa rodzaje dolnych profili PVC stosowanych w moskitierach plisowanych CLICK-ROL. Po lewej stronie widoczny jest prosty profil PVC, natomiast po prawej – profil skośny. Oba elementy pełnią funkcję dolnego progu i prowadnicy, umożliwiając płynne przesuwanie modułu siatki oraz zapewniając estetyczne wykończenie. Niskie progi ułatwiają codzienne użytkowanie, zwłaszcza w drzwiach balkonowych i tarasowych.

Profile PVC

Strona dotyczy moskitiery plisowanej Click Rol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby montażu moskitiery w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
