Moskitiera na zawiasach Soft Montaż i Dane Techniczne

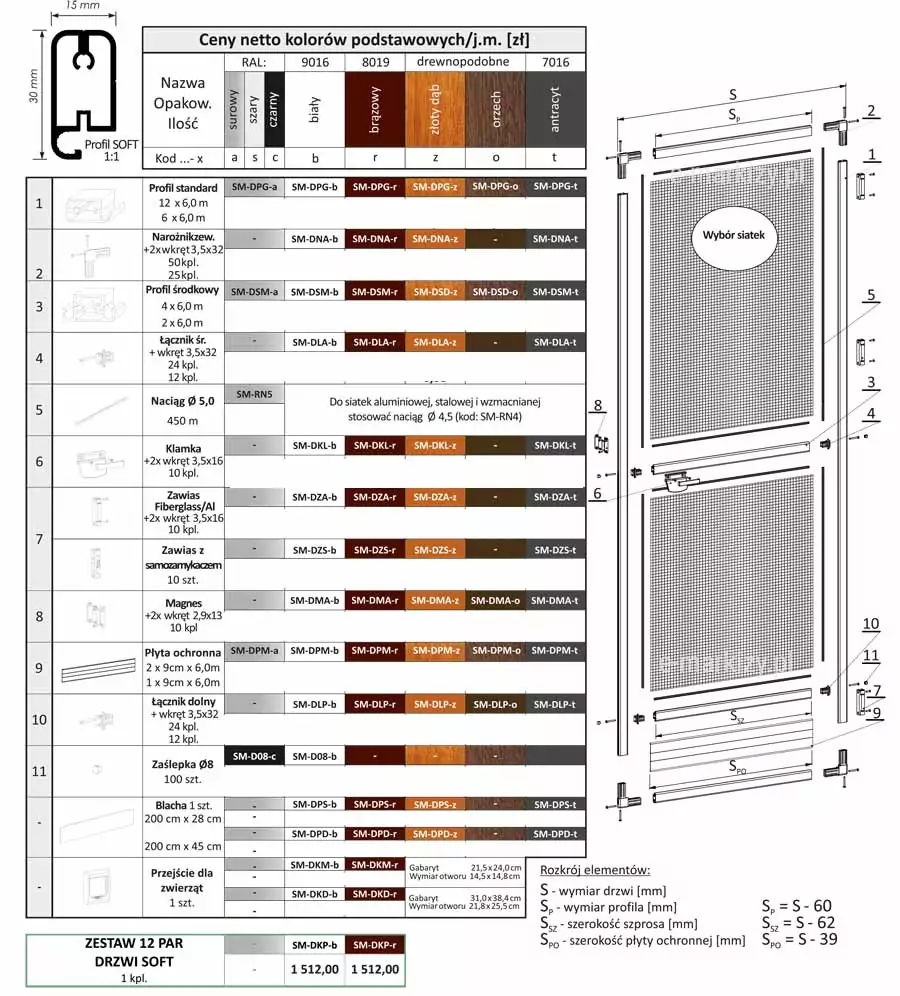

Dokument techniczny przedstawiający specyfikację elementów składowych produktu moskitiera soft w formie drzwiowej. Grafika podzielona jest na trzy główne sekcje: górną legendę kolorystyczną, lewą część tabelaryczną z wykazem części oraz prawą część z rysunkiem technicznym i schematem montażowym. W górnej części znajduje się przekrój poprzeczny profilu o nazwie Profil SOFT w skali jeden do jednego, który posiada wymiary 15 milimetrów szerokości oraz 30 milimetrów wysokości. Obok widnieje tabela kolorów podstawowych z przypisanymi kodami literowymi: surowy (a), szary (s), czarny (c), biały RAL 9016 (b), brązowy RAL 8019 (r), złoty dąb (z), orzech (o) oraz antracyt RAL 7016 (t). Główna tabela zawiera trzynaście ponumerowanych pozycji produktowych. Pierwsza pozycja to profil standardowy dostępny w paczkach po dwanaście lub sześć sztuk o długości sześciu metrów. Druga pozycja obejmuje narożniki z wkrętami pakowane po pięćdziesiąt lub dwadzieścia pięć kompletów. Trzecia pozycja to profil środkowy, a czwarta to łącznik środkowy z wkrętami. Piąta pozycja opisuje naciąg o średnicy 5 milimetrów w rolkach po 450 metrów z dopiskiem o konieczności stosowania naciągu 4,5 milimetra do siatek aluminiowych i stalowych. Szósta pozycja to klamka z wkrętami, siódma to zawiasy typu Fiberglass lub aluminiowe oraz opcjonalnie zawiasy z samozamykaczem. Ósma pozycja zawiera magnesy z wkrętami, dziewiąta płytę ochronną o wysokości 9 centymetrów, dziesiąta łącznik dolny, a jedenasta zaślepki o średnicy 8 milimetrów. Dodatkowe wiersze obejmują blachę o wymiarach 200 na 28 centymetrów lub 200 na 45 centymetrów oraz przejścia dla zwierząt w dwóch rozmiarach gabarytowych: 21,5 na 24 centymetry oraz 31 na 38,4 centymetra. Na samym dole tabeli znajduje się informacja o zestawie 12 par drzwi soft dla kolorów białego i brązowego. Prawa strona obrazu to szczegółowy rysunek złożeniowy drzwi, na które składa się moskitiera soft. Schemat pokazuje rozmieszczenie wszystkich elementów: ramy zewnętrznej, szprosu środkowego, płyty ochronnej u dołu oraz rozmieszczenie zawiasów, klamki i magnesów. Rysunek opatrzony jest liniami pomocniczymi i symbolami literowymi odpowiadającymi wzorom na rozkrój elementów. W dolnym prawym rogu zamieszczono legendę techniczną określającą sposób wyliczania wymiarów. Litera S oznacza całkowity wymiar drzwi w milimetrach. Wymiar profilu Sp oblicza się odejmując 60 milimetrów od wymiaru S. Szerokość szprosu Ssz to wymiar S pomniejszony o 62 milimetry, natomiast szerokość płyty ochronnej Spo to wymiar S minus 39 milimetrów. W centralnej części skrzydła drzwiowego znajduje się pole tekstowe z napisem Wybór siatek.

Komponenty moskitiery Soft

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny aluminiowego profilu ramowego, który wykorzystuje moskitiera soft. Grafika ukazuje konstrukcję profilu w widoku z boku, prezentując jego wewnętrzne komory oraz kanały montażowe służące do osadzenia siatki i uszczelki. Całkowita szerokość profilu wynosi 30 milimetrów, co zaznaczono na dolnej osi wymiarowej za pomocą strzałek. Wysokość elementu wynosi 15 milimetrów, co wskazano na pionowej osi wymiarowej po lewej stronie rysunku. Kształt profilu charakteryzuje się zaokrąglonymi narożnikami po jednej stronie, co nadaje mu estetyczny wygląd i nazwę soft. Wewnątrz profilu widoczny jest centralny kanał o okrągłym przekroju z przewężeniem, a po prawej stronie znajduje się otwarta komora o specjalnie wyprofilowanym kształcie, przeznaczona do mocowania elementów montażowych lub uszczelniających. Linia obrysu profilu jest pogrubiona i czarna, co wyraźnie odcina strukturę materiału od białego tła dokumentacji technicznej.

Profil moskitiery

Ramka moskitiery ramkowej na zawiasach Soft w kolorze białym z szarą siatką widoczna na tle okna i żółtej ściany.

Klamka moskitiery

Ochronna płyta aluminiowa

Ochronna płyta aluminiowa

• wymiar 12,7 cm

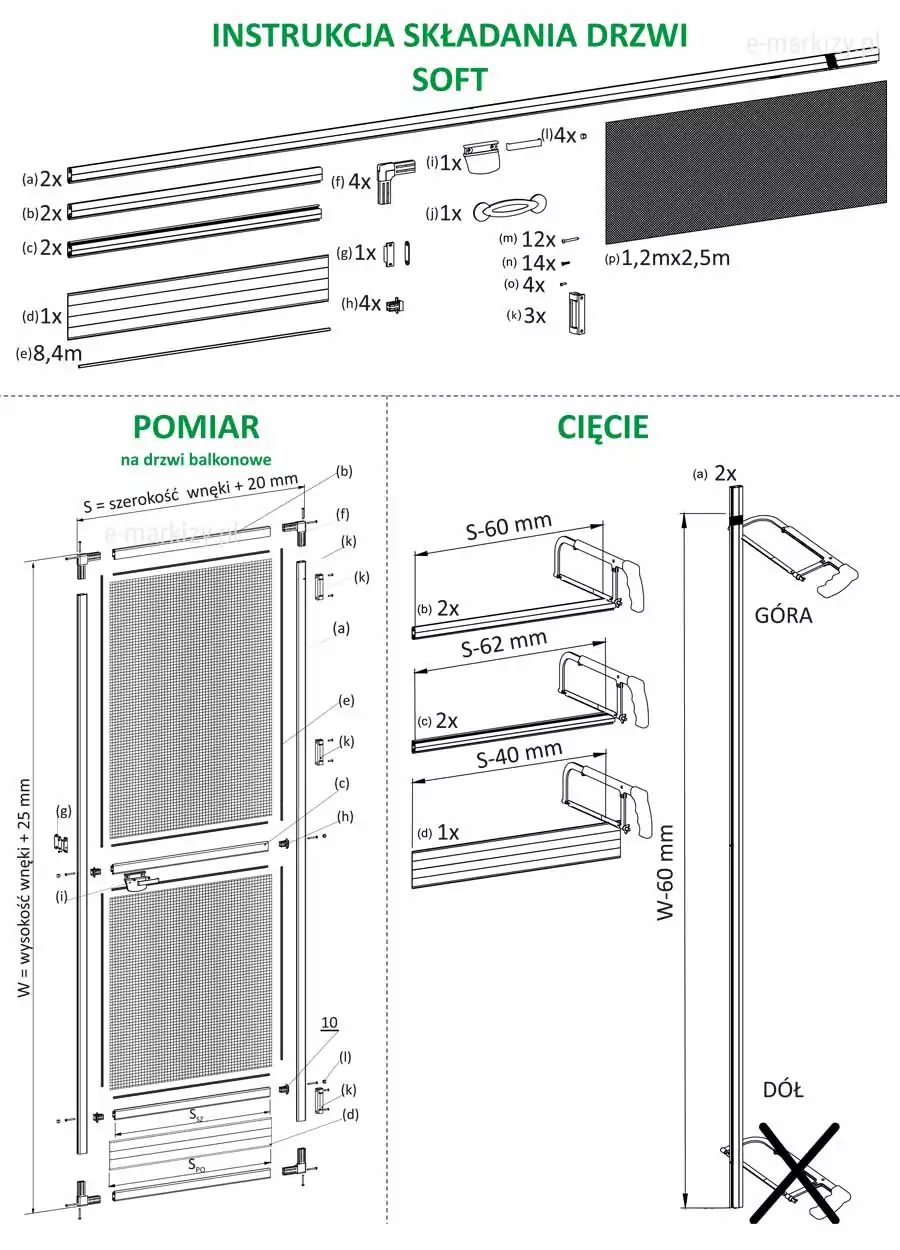

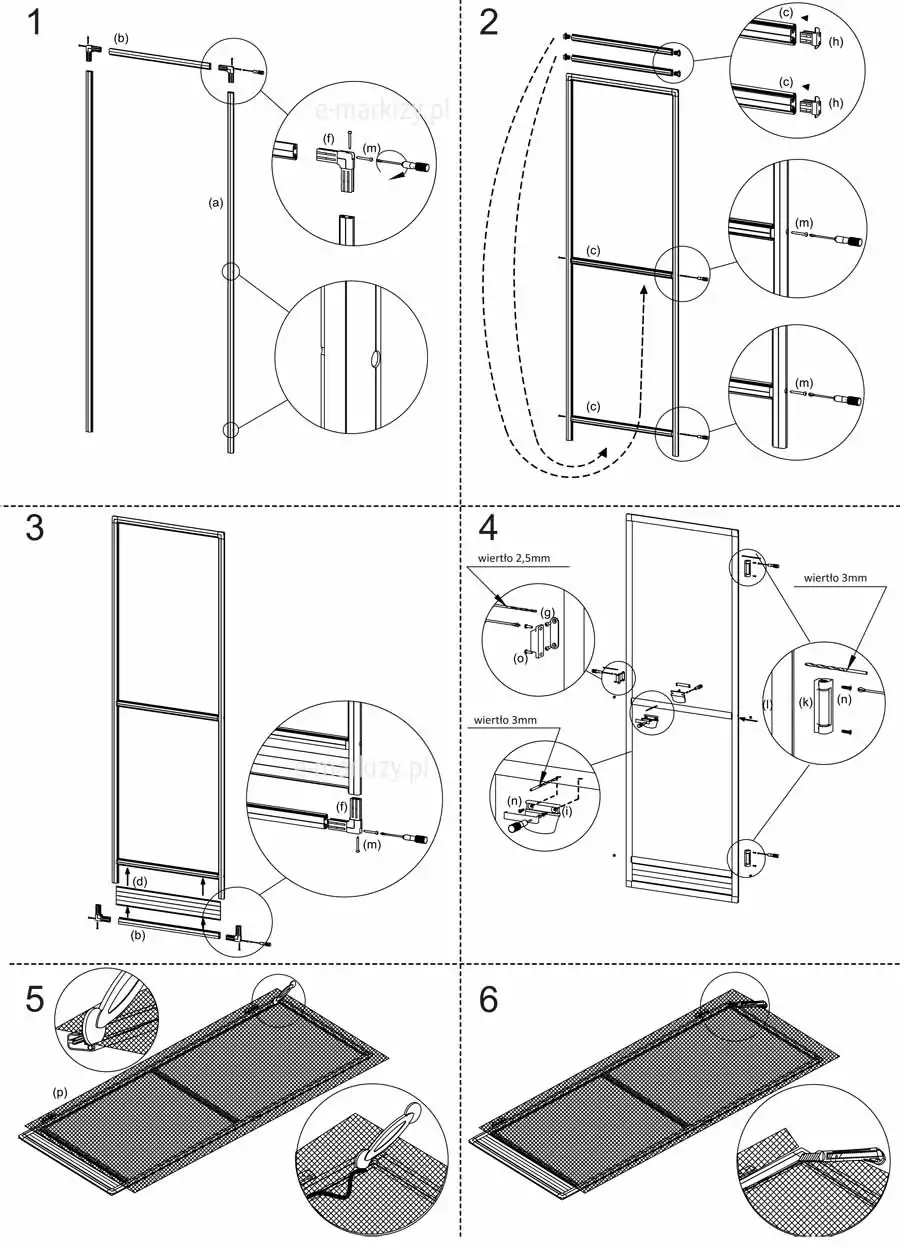

Moskitiera na zawiasach Soft Montaż

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).
