Oświetlenie do Pergoli Lamelowych Aluprof

Strona dotyczy modeli SB400 / SB400 PRO / SB500

Oświetlenie do Pergoli Lamelowych Aluprof– oświetlenie taśmowe w pergoli SB 400

Taśmy LED poprowadzone są wokół konstrukcji, po jej wewnętrznej stronie. Odcień oświetlenia to barwa neutralna o wartości 4500 kelwinów.

Do zestawu dodawany jest pilot, którym można regulować intensywność światła w wersji standardowej. Dodatkowo jest to możliwe jeżeli całe sterowanie jest w technologii Somfy IO (trzeba wtedy do Ledów domówić IO White LED Receiver).

Nowoczesna pergola tarasowa w kolorze antracytowym, zamontowana przy białej elewacji piętrowego domu, sfotografowana wieczorem przy włączonym oświetleniu. Konstrukcja posiada zintegrowane oświetlenie LED w formie liniowej listwy biegnącej wzdłuż wewnętrznej ramy dachu, oświetlającej wnętrze ciepłym światłem. Dwa boki pergoli są osłonięte półtransparentnymi roletami bocznymi typu screen w kolorze jasnoszarym, które są opuszczone do połowy wysokości. Pod zadaszeniem znajduje się zestaw mebli ogrodowych z technorattanu, składający się z foteli i stolika. Na piętrze budynku widoczne są dwa okna z brązowymi ramami i białymi barierkami. Po prawej stronie tarasu, na zewnątrz pergoli, stoją ozdobne donice z kępami traw, a w tle widać ciemne sylwetki drzew na tle wieczornego nieba.

Rysunek techniczny przedstawia przekroje poprzeczne elementów konstrukcyjnych pergoli SB400 z uwzględnieniem montażu oświetlenia typu LED. Po lewej stronie widoczny jest schemat belki wzdłużnej zintegrowanej z rynną LED o wysokości 58 mm i szerokości 103,3 mm, połączonej z głównym profilem konstrukcyjnym o wysokości 212 mm i szerokości 85 mm. Po prawej stronie zaprezentowano przekrój belki poprzecznej, stosowanej w konfiguracji z dwiema rynnami, gdzie profil o wysokości 212 mm oraz szerokości 85 mm posiada dedykowane mocowanie listwy oświetleniowej o wysokości 31 mm, przy zachowaniu odstępu montażowego wynoszącego 15 mm. Dokumentacja ta precyzyjnie obrazuje sposób integracji modułów świetlnych z poszczególnymi elementami nośnymi pergoli, co jest kluczowe dla prawidłowej instalacji systemu oświetleniowego.

Umiejscowienie listew LED

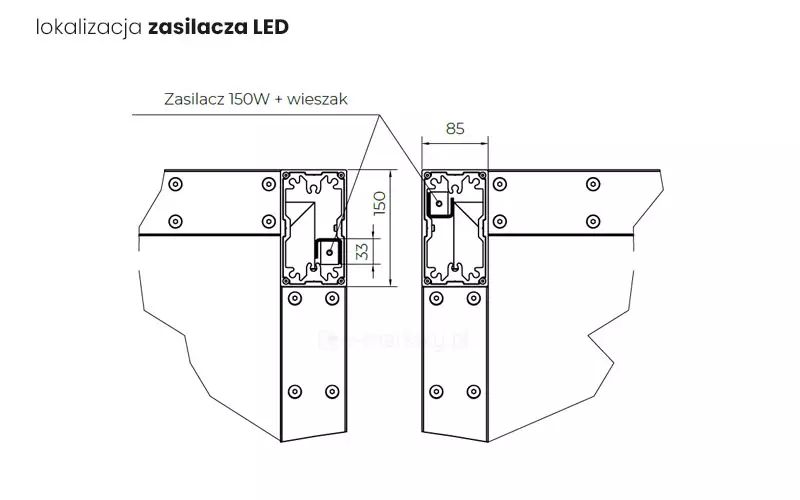

Rysunek techniczny zatytułowany lokalizacja zasilacza LED przedstawia schemat montażu zasilacza o mocy 150 W wraz z dedykowanym wieszakiem wewnątrz profilu konstrukcyjnego pergoli SB400. Ilustracja ukazuje przekrój narożnika konstrukcji, gdzie wewnątrz głównego słupa o szerokości 85 mm wyznaczono przestrzeń montażową dla zasilacza o wymiarach 150 mm na 33 mm. Dokumentacja ta precyzyjnie obrazuje umiejscowienie kluczowego komponentu elektrycznego w szkielecie pergoli, co zapewnia prawidłowe i estetyczne ukrycie elementów instalacji zasilającej oświetlenie.

Umiejscowienie zasilaczy

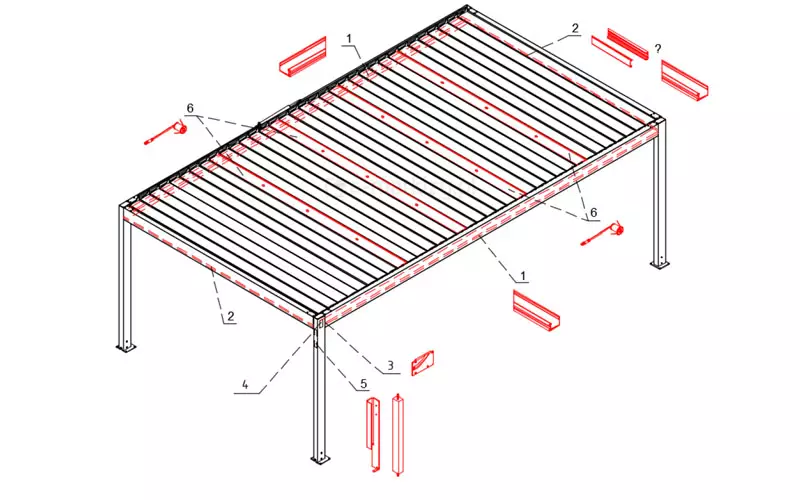

Rysunek techniczny przedstawia aksonometryczny widok konstrukcji pergoli SB400 z zaznaczonymi elementami systemu oświetleniowego oraz komponentami montażowymi. Na schemacie wyszczególniono rozmieszczenie rynien LED oznaczonych numerami 1 i 2, które biegną wzdłuż krawędzi zadaszenia, oraz punkty świetlne umieszczone w lamelach dachowych, oznaczone cyfrą 6. Dodatkowo zaprezentowano detale montażowe, w tym elementy konstrukcyjne słupów i profili ramowych oznaczone numerami 3, 4 oraz 5, co obrazuje sposób integracji oświetlenia z głównym szkieletem pergoli. Całość ilustracji służy jako instrukcja montażowa dla systemu oświetlenia punktowego oraz liniowego w opisywanym modelu pergoli.

oświetlenie punktowe w pergoli SB 400

Oświetlenie do pergoli lamelowych Aluprof

Zestaw oświetleniowy w pergoli SB400 –lokalizacja oznaczona na czerwono. Barwa neutralna punkty w piórach o wartości 3300 k .

1 –Rynna LED z taśmą LED
2- Listwa LED (gdy 2 rynny) lub rynna LED (gdy 4 rynny)
3- zaślepki rynny LED
4- sterownik oświetlenia
5- zasilacz z uchwytem
6-pióro z punktami świetlnymi)

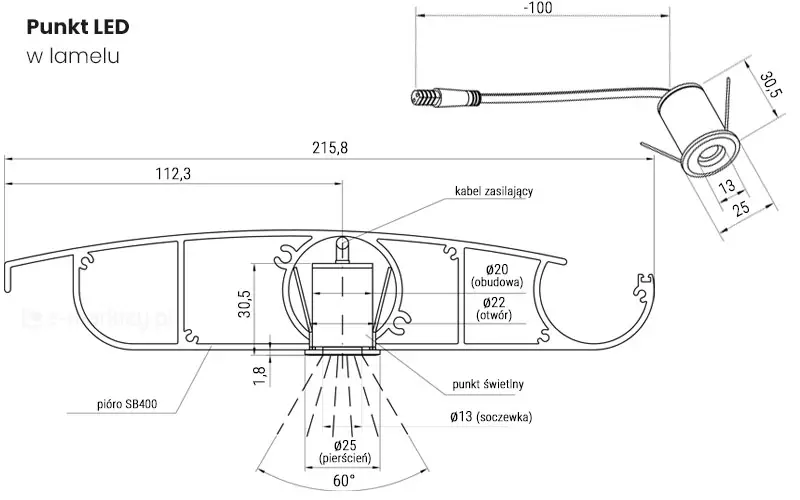

Rysunek techniczny zatytułowany punkt LED w lamelu przedstawia przekrój poprzeczny pióra pergoli SB400 wraz ze szczegółowym zwymiarowaniem zintegrowanego modułu oświetleniowego. Ilustracja ukazuje montaż punktu świetlnego w centralnej części profilu aluminiowego, gdzie średnica otworu montażowego wynosi 22 mm, a zewnętrzna średnica obudowy punktu to 20 mm. Widoczna jest soczewka o średnicy 13 mm oraz zewnętrzny pierścień oprawy o średnicy 25 mm, z których emitowane jest światło pod kątem 60 stopni. Rysunek zawiera również wymiary wysokości komponentu wewnątrz profilu, wskazując 30,5 mm, oraz grubość dolnej ścianki pióra wynoszącą 1,8 mm. Obok przekroju umieszczono schematyczny widok samego modułu LED z przewodem zasilającym, co pozwala na pełną wizualizację sposobu integracji oświetlenia z konstrukcją pergoli.

Przekrój pióra lameli z punktem LED

Umiejscowienie zasilaczy

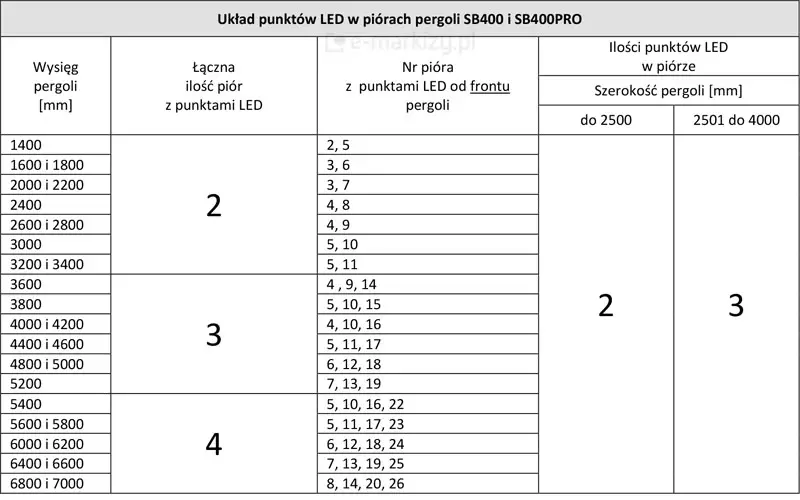

Tabela techniczna zatytułowana układ punktów LED w piórach pergoli SB400 i SB400PRO przedstawia szczegółowy schemat rozmieszczenia oraz konfiguracji oświetlenia punktowego dla tego modelu zadaszenia. Dokument został podzielony na cztery główne kolumny określające parametry techniczne w zależności od wymiarów konstrukcji. Pierwsza kolumna wskazuje wysięg pergoli w milimetrach, druga informuje o łącznej liczbie piór wyposażonych w punkty świetlne, trzecia wyszczególnia numery piór liczone od frontu pergoli, w których umieszczono oświetlenie, natomiast ostatnia kolumna definiuje liczbę punktów LED w poszczególnym piórze w zależności od całkowitej szerokości pergoli podzielonej na przedziały do 2500 milimetrów oraz od 2501 do 4000 milimetrów. Dane w tabeli pozwalają precyzyjnie określić specyfikację systemu oświetlenia dla konkretnych wariantów wymiarowych pergoli SB400 i SB400PRO.

Ilość punktów LED w modelu SB400 / SB400 PRO
