Panel Żaluzjowy Louvre Pomiar i Dane Techniczne

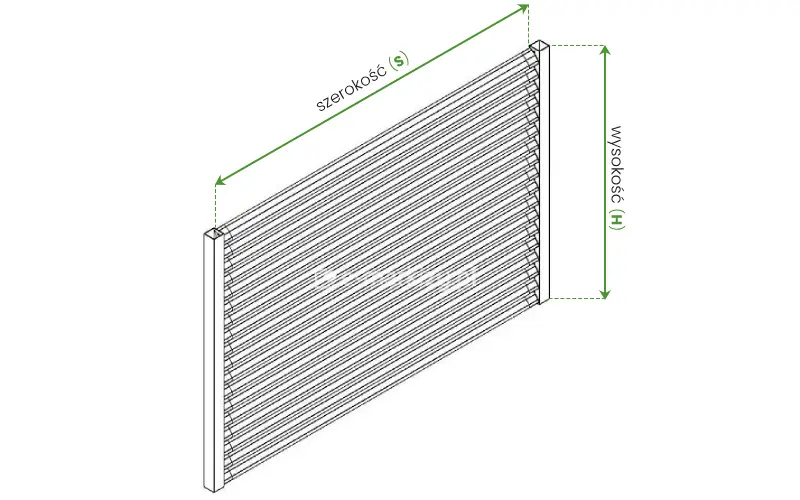

Grafika techniczna przedstawia schematyczny rysunek izometryczny systemu paneli żaluzjowych louvre, służący do zwymiarowania konstrukcji pod zastosowanie lameli. Na rysunku widoczny jest moduł składający się z dwóch pionowych profili bocznych o kwadratowym przekroju należących do pergoli lub zadaszenia, pomiędzy którymi zamontowano liczne, poziome lamele żaluzjowe ułożone równolegle. Całość tworzy prostokątną ściankę osłonową. Nad górną krawędzią modułu znajduje się zielona linia wymiarowa ze strzałkami oraz napisem szerokość (S), określająca odległość między wewnętrznymi krawędziami pionowych słupków. Po prawej stronie rysunku umieszczono pionową, zieloną linię wymiarową z napisem wysokość (H), wskazującą całkowity wymiar pionowy panelu. Rysunek jest wykonany w formie czarnego obrysu na białym tle, co zapewnia wysoką czytelność parametrów technicznych niezbędnych do montażu lub zamówienia osłony.

Szerokość S – szerokość całkowita panelu
Wysokość H – wysokość całkowita systemu paneli

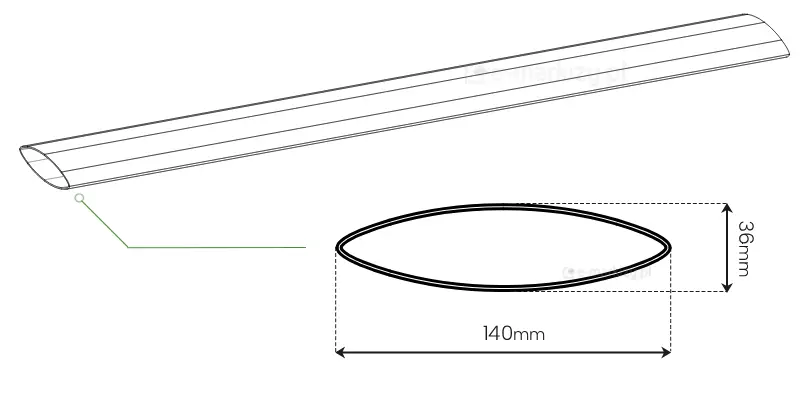

Rysunek techniczny przedstawia parametry wymiarowe pojedynczego pióra lamelki stosowanej w systemach osłonowych - panele żaluzjowe Louvre, ukazanej w rzucie aksonometrycznym oraz w przekroju poprzecznym. W górnej części grafiki widoczny jest długi, smukły profil o aerodynamicznym kształcie, którego lewy koniec został wskazany cienką zieloną linią pomocniczą prowadzącą do szczegółowego schematu wymiarowania. Poniżej znajduje się precyzyjny rysunek przekroju poprzecznego lamelki w kształcie wydłużonej elipsy o ostrych zakończeniach. Na tym schemacie naniesiono kluczowe wymiary: całkowita szerokość profilu wynosi sto czterdzieści milimetrów, natomiast jego maksymalna grubość, mierzona w najwyższym punkcie łuku, wynosi trzydzieści sześć milimetrów. Linie wymiarowe są czarne i zakończone strzałkami, a pomocnicze linie przerywane dokładnie wyznaczają skrajne punkty mierzonego elementu. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego na białym tle, co zapewnia wysoką czytelność detali technicznych profilu.

Przekrój panelu

• 140x36mm

Panel Żaluzjowy Louvre Pomiar – Skrajne odstępy montażowe na górze i na dole systemu

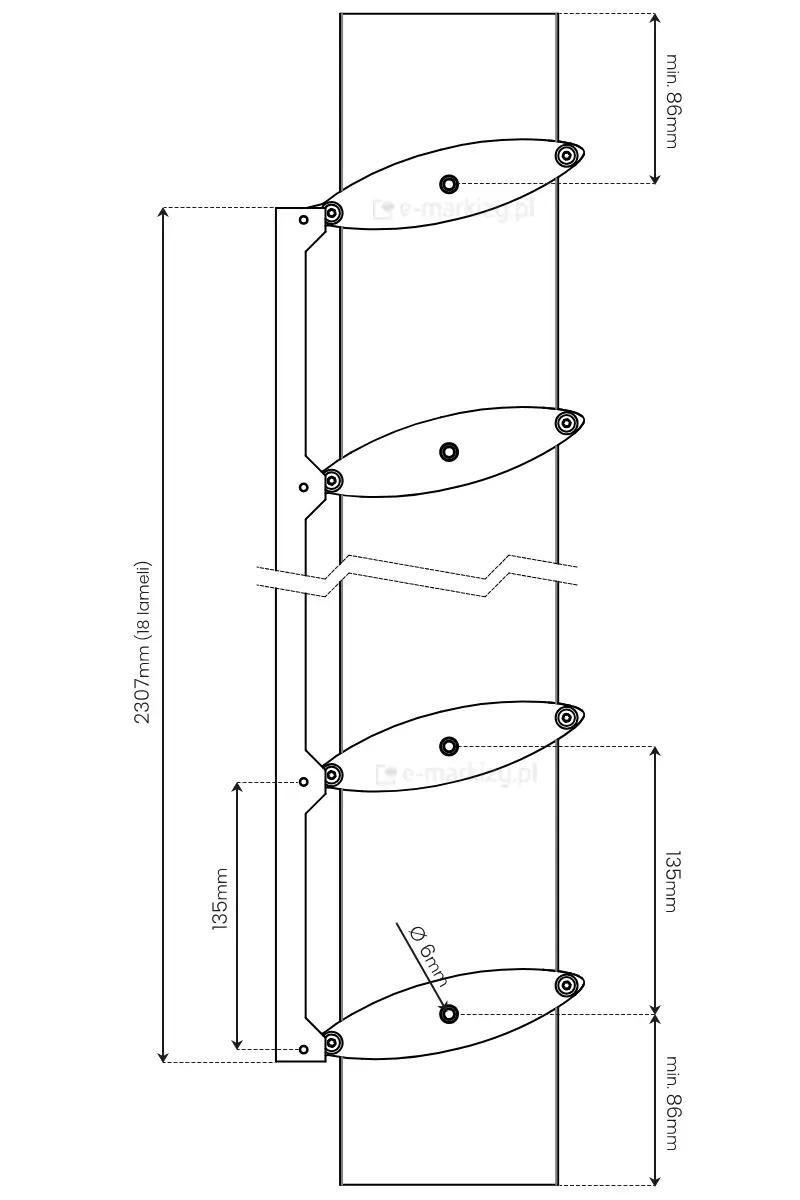

Rysunek techniczny przedstawia schemat konstrukcyjny pionowego systemu paneli żaluzjowych Louvre z ruchomym mechanizmem sterującym, ukazanym w widoku z boku. Na pionowym profilu nośnym zamontowano cztery lamelki o aerodynamicznym, eliptycznym przekroju, które są połączone wspólną listwą napędową umieszczoną po lewej stronie. Listwa ta, posiadająca charakterystyczne wcięcia, łączy się z każdą lamelką w punkcie obrotu znajdującym się przy ich krawędzi, co pozwala na synchroniczną zmianę kąta nachylenia wszystkich piór. Dokumentacja zawiera szczegółowe wymiarowanie: całkowita wysokość mechanizmu dla osiemnastu lameli wynosi dwa tysiące trzysta siedem milimetrów. Stały rozstaw osiowy między punktami obrotu sąsiednich lameli wynosi sto trzydzieści pięć milimetrów, co odpowiada również odległości między otworami w listwie sterującej. Od górnej krawędzi profilu do osi obrotu pierwszej lamelki oraz od dolnej krawędzi do osi ostatniej lamelki zachowano margines technologiczny wynoszący minimum osiemdziesiąt sześć milimetrów. Dodatkowo, w centralnej części dolnej lamelki zaznaczono otwór montażowy o średnicy sześciu milimetrów, opisany symbolem fi sześć milimetrów. Przerwa w rysunku profilu i listwy, zaznaczona liniami zygzakowatymi, wskazuje na powtarzalność schematu dla większej liczby elementów. Całość grafiki jest czarno-białym rysunkiem liniowym wykonanym na białym tle, z wyraźnie zaznaczonymi osiami obrotu w formie małych, koncentrycznych okręgów.

System paneli obrotowych montowanych na prowadnicy

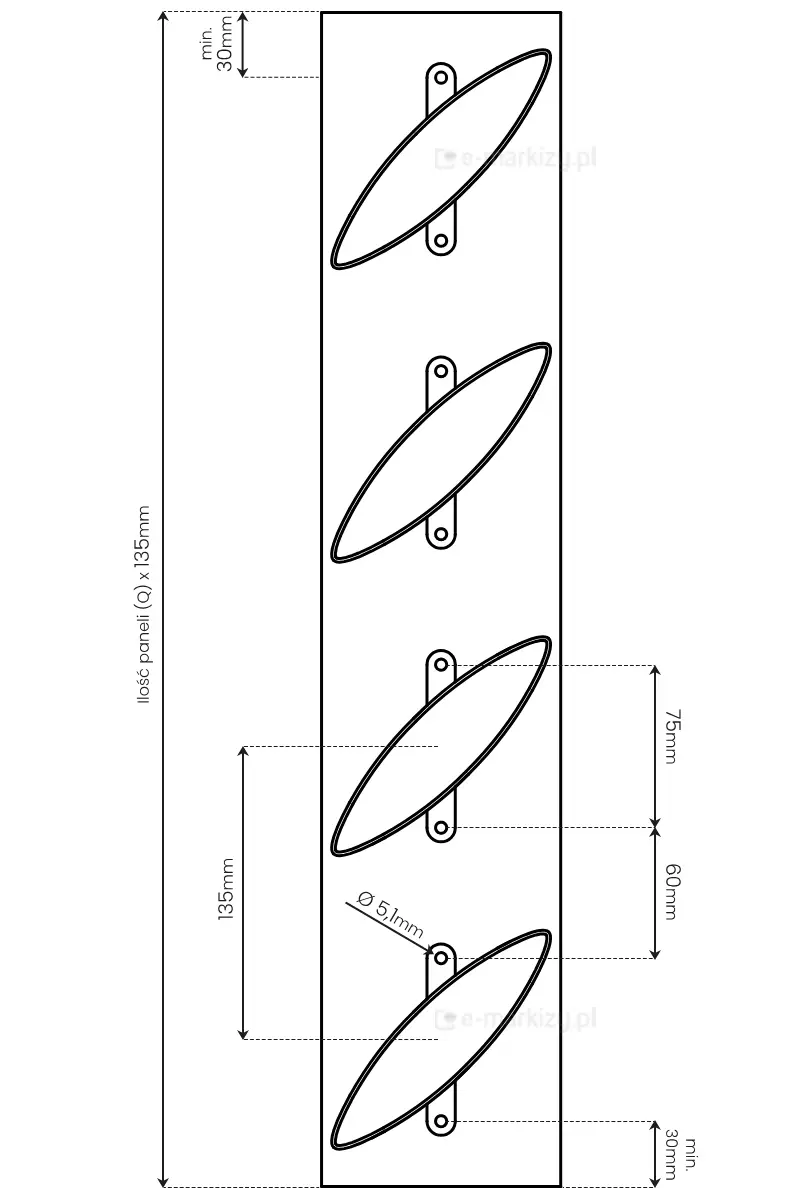

Rysunek techniczny przedstawia schematyczny widok z boku (przekrój pionowy) panelu żaluzjowego Louvre z zamontowanymi czterema stałymi lamelami o eliptycznym kształcie, ustawionymi pod skosem. Na grafice znajdują się szczegółowe parametry wymiarowe i montażowe całego systemu. Wzdłuż lewej krawędzi umieszczono długą strzałkę pionową z opisem wskazującym, że całkowita wysokość jest obliczana jako iloczyn ilości paneli oznaczonych jako Q oraz stałego modułu wynoszącego sto trzydzieści pięć milimetrów. Ten sam wymiar, sto trzydzieści pięć milimetrów, został zaznaczony jako pionowy rozstaw między osiami obrotu sąsiednich lamelek. Od górnej i dolnej krawędzi panelu zachowano margines techniczny wynoszący minimum trzydzieści milimetrów do najbliższego elementu montażowego. Każda lamelka jest zamocowana za pomocą pionowego uchwytu z dwoma punktami montażowymi w formie małych okręgów. Odległość między tymi punktami (otworami) w obrębie jednego uchwytu wynosi sześćdziesiąt milimetrów, natomiast odległość od osi górnego otworu do najwyższego punktu nachylonej lamelki wynosi siedemdziesiąt pięć milimetrów. Przy dolnym elemencie montażowym umieszczono oznaczenie średnicy otworu wynoszące fi pięć i jedna dziesiąta milimetra. Rysunek jest wykonany w czarnym kolorze na białym tle, z użyciem precyzyjnych linii wymiarowych i pomocniczych linii przerywanych.

System paneli stałych montawanych bezpośrednio do konstrukcji

Przy pomiarze panelu żaluzjowego obrotowego
upewnij się, że pozostawiasz co najmniej 86 mm wolnej przestrzeni między najniższym otworem na śrubę a dolną krawędzią powierzchni, a także 86 mm przestrzeni między najwyższym otworem na śrubę a górną krawędzią powierzchni.

Przy pomiarze panelu żaluzjowego stałego upewnij się, że pozostawiasz co najmniej 30 mm wolnej przestrzeni między najniższym otworem na śrubę a dolną krawędzią powierzchni, a także 30 mm przestrzeni między najwyższym otworem na śrubę a górną krawędzią powierzchni.

Ta dodatkowa przestrzeń jest niezbędna do prawidłowego montażu lameli i zapewnia ich prawidłowe działanie.

Lamele obracane
wysokość	ilość paneli
30,7cm	2
44,2cm	3
57,7cm	4
71,2cm	5
84,7cm	6
98,2cm	7
111,7cm	8
125,2cm	9
138,7cm	10
152,2cm	11
165,7cm	12
179,2cm	13
192,7cm	14
206,2cm	15
219,7cm	16
233,2cm	17
246,7cm	18

Lamele stałe
wysokość	ilość paneli
27cm	2
40,5cm	3
54cm	4
67,5cm	5
81cm	6
94,5cm	7
108cm	8
121,5cm	9
135cm	10
148,5cm	11
162cm	12
175,5cm	13
189cm	14
202,5cm	15
216cm	16
229,5cm	17
243cm	18
256,5cm	19

Zaślepki montażowe do paneli

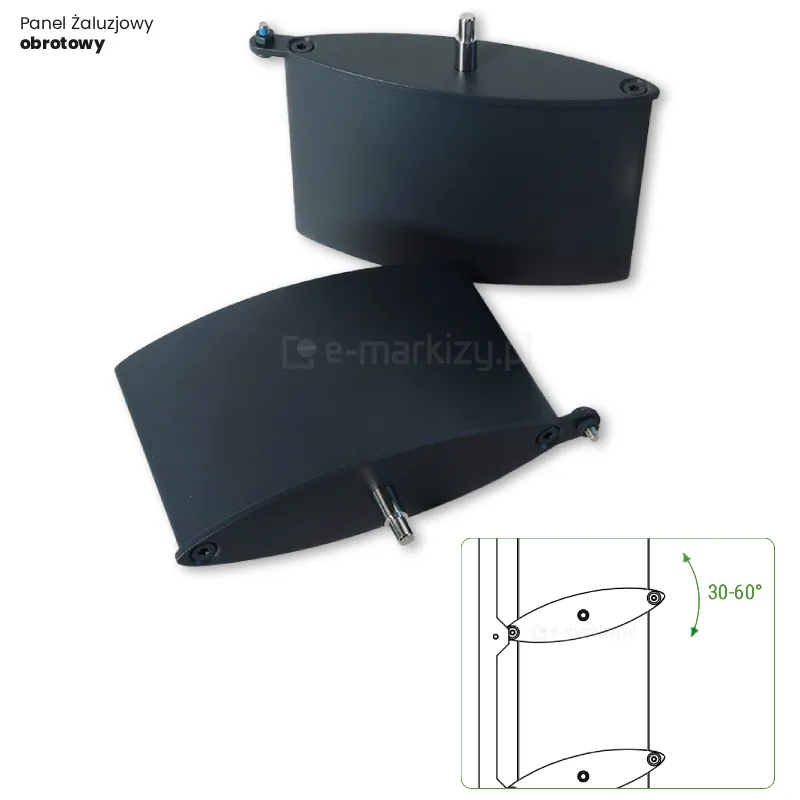

Grafika techniczna prezentująca elementy składowe produktu panel żaluzjowy obrotowy Louvre. W górnej części obrazu znajdują się dwa trójwymiarowe detale – fragmenty aluminiowych lameli o soczewkowym przekroju i matowym, antracytowym wykończeniu. Każdy element wyposażony jest w stalowy trzpień montażowy umieszczony centralnie na górnej powierzchni oraz boczny uchwyt z otworem na śrubę, służący do połączenia z mechanizmem sterującym kątem nachylenia. W prawym dolnym rogu umieszczono schematyczny rysunek techniczny w rzucie bocznym, przedstawiający sposób osadzenia lameli w profilu pionowym. Na schemacie zaznaczono zieloną, dwustronną strzałką zakres regulacji obrotu łopatek, opisany wartością od 30 do 60 stopni. Całość prezentowana jest na czystym, białym tle, co podkreśla techniczny charakter ilustracji i pozwala na dokładną analizę budowy mechanizmu obrotowego panelu. W lewym górnym rogu napis "Panel żaluzjowy Obrotowy".

Panel żaluzjowy obrotowy – ruch w zakresie od 30° do 60°

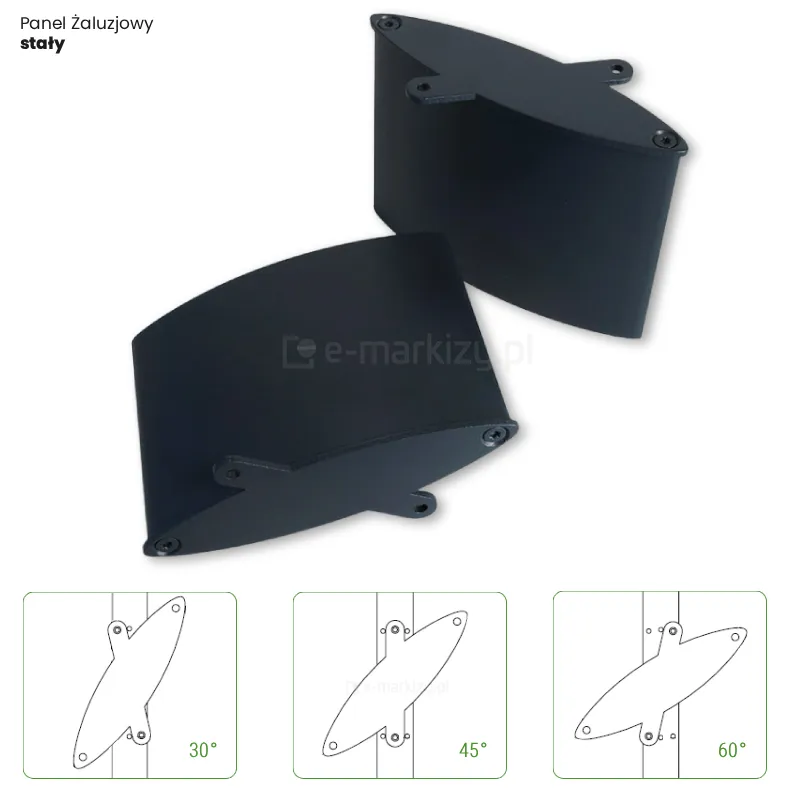

Grafika o charakterze technicznym prezentująca komponenty systemu panelu żaluzjowego Louvre - stałego. W centralnej części obrazu znajdują się dwa trójwymiarowe detale wykonane z aluminium o matowym, antracytowym wykończeniu i soczewkowym przekroju. Każdy z elementów posiada zintegrowane, symetryczne uchwyty montażowe z otworami na śruby, które wystają poza obrys łopatki, umożliwiając jej sztywne przykręcenie do ramy. W dolnej części grafiki umieszczono trzy schematyczne rysunki techniczne w rzucie bocznym, obrazujące predefiniowane kąty nachylenia lameli w wersji stałej. Pierwszy schemat pokazuje ustawienie pod kątem 30 stopni, środkowy pod kątem 45 stopni, a ostatni pod kątem 60 stopni. Rysunki precyzyjnie pokazują sposób przylegania uchwytów do pionowego profilu nośnego. Całość kompozycji na białym tle podkreśla inżynieryjny aspekt prezentowanego rozwiązania, pozwalając na porównanie różnych wariantów montażu stałego panelu. W lewym górnym rogu napis "Panel żaluzjowy Stały".

Panel żaluzjowy stały – montaż pod kątem 30°, 45° lub 60°

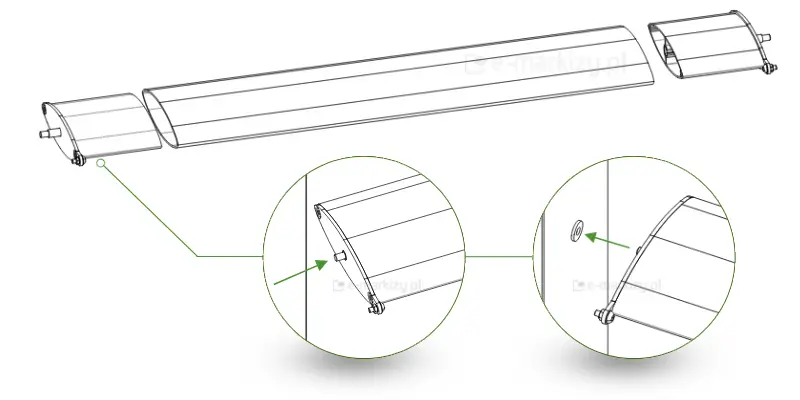

Rysunek techniczny o charakterze montażowym przedstawia konstrukcję pojedynczego lamela panelu żaluzjowego Louvre, ukazaną w widoku aksonometrycznym oraz na szczegółowych zbliżeniach. Główny element to długa, aerodynamiczna lamelka o eliptycznym przekroju, która została rozdzielona na schemacie na trzy części: długą sekcję środkową oraz dwie krótkie sekcje boczne zakończeń. Zakończenia lamelki są wyposażone w metalowe trzpienie montażowe wystające osiowo z bocznych zaślepek oraz dodatkowe uchwyty zintegrowane z krawędzią profilu. Poniżej głównego rysunku znajdują się dwa okrągłe detale powiększające, połączone zielonymi liniami pomocniczymi z lewym końcem lamelki. Pierwszy detal po lewej stronie pokazuje zbliżenie na boczną zaślepkę pióra z wyraźnie zaznaczonym krótkim, cylindrycznym trzpieniem, na który wskazuje zielona strzałka. Drugi detal po prawej stronie ilustruje sposób montażu, pokazując ten sam trzpień lamelki w momencie wprowadzania go w okrągły otwór montażowy umieszczony w pionowej płaszczyźnie bocznej ramy (podpory zadaszenia lub pergoli, bądź ściany), co również zostało zasygnalizowane zieloną strzałką kierunkową. Całość grafiki utrzymana jest w stylistyce czarno-białego szkicu inżynieryjnego z elementami zieleni pełniącymi funkcję informacyjną, na neutralnym białym tle.

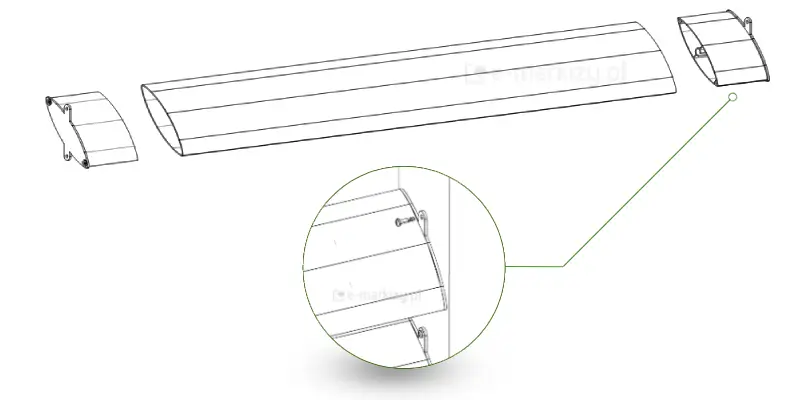

Rysunek techniczny o charakterze montażowym przedstawia konstrukcję pojedynczej lamelki panelu żaluzjowego Louvre w widoku aksonometrycznym oraz detal jej mocowania do elementu sterującego. Główny element grafiki to eliptyczny, aerodynamiczny profil pióra, który został rozdzielony na schemacie na trzy części: długą sekcję centralną oraz dwa krótkie zakończenia boczne. Lewe zakończenie posiada płaską zaślepkę z dwoma wypustkami montażowymi (uszami) skierowanymi w górę i w dół. Prawe zakończenie lamelki jest wyposażone w pojedynczy, pionowy uchwyt montażowy z otworem, zintegrowany z krawędzią profilu. Poniżej głównego schematu umieszczono okrągły detal powiększający, połączony zieloną linią pomocniczą z prawym końcem pióra. Detal ten ilustruje sposób połączenia lamelki z pionową listwą sterującą (popychaczem). Na zbliżeniu widoczna jest mała śruba lub nit montażowy, który przechodzi przez otwór w uchwycie lamelki i wprowadzany jest w odpowiadający mu otwór w listwie sterującej, co umożliwia ruch obrotowy pióra. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego na białym tle, z wykorzystaniem zielonych elementów graficznych do wskazania kluczowych punktów montażowych mechanizmu ruchomego.

Zaślepki montażowe są wsuwane w szczeliny na końcach paneli po obu stronach.

Uwaga! Zaślepki montażowe dla lewej i prawej strony różnią się od siebie

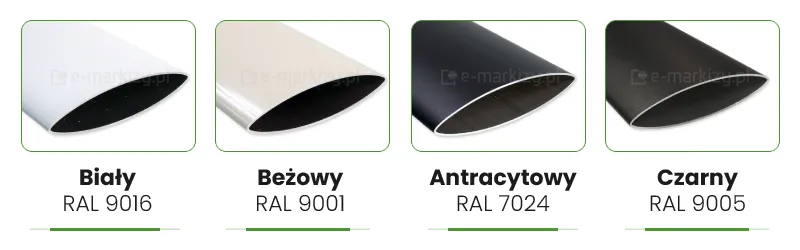

Zdjęcie przedstawia zestawienie czterech dostępnych wariantów kolorystycznych aluminiowych paneli typu louvre, przeznaczonych do osłony ścian bocznych systemów zadaszeń tarasowych. Każdy panel ma aerodynamiczny, eliptyczny kształt i jest zaprezentowany pod kątem, ukazując profil boczny oraz wykończenie powierzchni. Pierwszy panel od lewej jest w kolorze białym opisanym kodem RAL 9016. Drugi panel posiada odcień beżowy odpowiadający palecie RAL 9001. Trzeci wariant to panel w kolorze antracytowym oznaczony symbolem RAL 7024. Ostatni panel po prawej stronie jest w kolorze czarnym zdefiniowanym jako RAL 9005. Pod każdą próbką znajduje się wyraźny napis z nazwą koloru w języku polskim oraz przypisany mu numer RAL, a cała kompozycja jest ułożona liniowo na jasnym tle.

Kolory paneli żaluzjowych

Dostępne kolory paneli żaluzjowych obejmują cztery odcienie: biały, zbliżony do RAL 9016, który nadaje konstrukcji czysty i nowoczesny wygląd; beżowy (kremowo-biały), zbliżony do RAL 9001, zapewniający ciepły i stonowany charakter; antracytowy, zbliżony do RAL 7024, idealny do współczesnych, minimalistycznych aranżacji; oraz czarny, zbliżony do RAL 9005, oferujący głęboki, wyrazisty efekt wizualny.
