Pergola Dragon Dane Techniczne

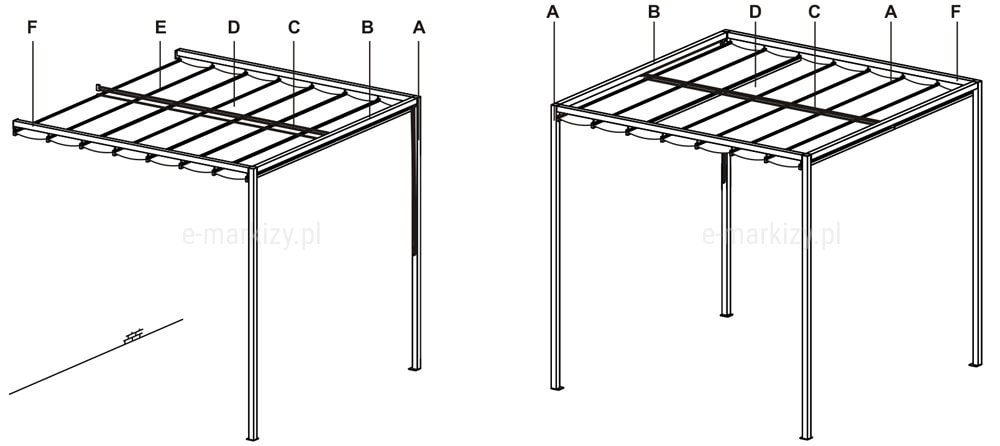

Komponenty pergoli

A – Słup
B – Poprzeczka
C – Lina
D – Tkanina
E – Profil tkaniny
F – Prowadnica

Rysunek techniczny przedstawia schemat odprowadzania wody deszczowej z poprzecznego profilu tkaninowego pergoli Dragon, ukazany w dwóch wariantach ułożenia na białym tle. Na górnym schemacie profil poprzeczny jest zamontowany z wyraźnym nachyleniem jednostronnym względem poziomych belek konstrukcyjnych ramy. Widoczne krople wody spływają po nachylonej płaszczyźnie profilu i opadają kaskadowo przy jednym ze słupów pionowych, co ilustruje system wymuszonego odpływu bocznego. Dolny schemat prezentuje profil zamontowany idealnie poziomo, równolegle do górnej krawędzi ramy, co skutkuje brakiem naturalnego spływu wody. Na obu rysunkach czerwona strzałka dwustronna z napisem „szerokość” określa wymiar poprzeczny konstrukcji mierzony u podstawy słupów. Całość wykonana jest w formie uproszczonego szkicu liniowego w czarnym kolorze, podkreślającego znaczenie odpowiedniego kąta nachylenia dla efektywności systemu drenażu.

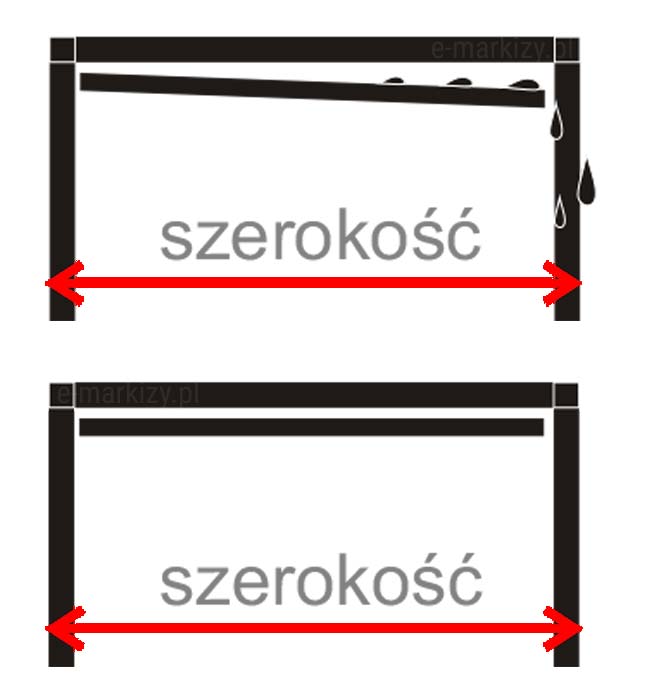

Nachylenie poprzeczek pergoli

Pergola Dragon zapewnia częściową odporność na deszcz w obu opcjach montażu poprzeczek. Możliwość powstawania zastoju wody deszczowej.
Poprzeczki pod kątem
Standardowo poprzeczki są nieco pochylone, by umożliwić spływanie nadmiarowi wody.
Poprzeczki w poziome
Poprzeczki mogą być zamontowane w poziomie dla zwiększenia walorów estetycznych. Woda nie będzie spływać

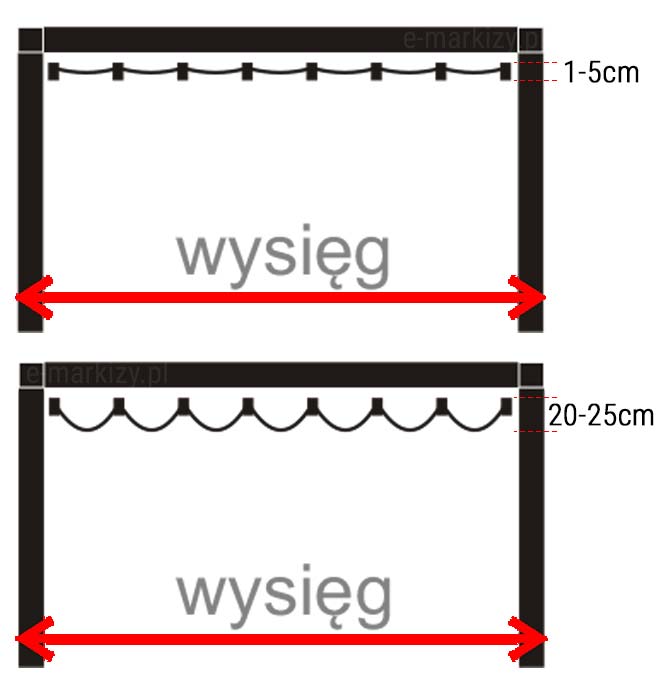

Rysunek techniczny przedstawia dwa warianty ułożenia tkaniny poszycia pergoli Dragon w zależności od stopnia jej napięcia, ukazane w przekroju bocznym na białym tle. Na górnym schemacie widoczna jest tkanina mocno napięta, tworząca niemal płaską linię z minimalnymi ugięciami, gdzie dystans od spodu prowadnicy do najniższego punktu materiału wynosi od 1 do 5 centymetrów. Dolny schemat prezentuje tkaninę ułożoną w wyraźne, głębokie fale, w przypadku których odległość od prowadnicy do najniższego punktu ugięcia wzrasta do przedziału od 20 do 25 centymetrów. Na obu rysunkach za pomocą grubych, czerwonych strzałek dwustronnych oraz napisu „wysięg” zaznaczono całkowity wymiar głębokości konstrukcji mierzony w osi poziomej. Konstrukcja ramy została zaznaczona kolorem czarnym, a system mocowania tkaniny przedstawiono jako regularnie rozmieszczone, małe kwadratowe punkty podczepienia pod belkami ramy.

Tkanina pergoli – wysokość

Standardowo tkanina pomiędzy poprzeczkami ma 51cm. Przy pełnych wymiarach cennikowych, tkanina opada ok 1-5cm. Przy pewnych wymiarach ilość pól powoduje, że tkanina opada 15-20cm.
Tkanina opadająca 1-5cm
(uszyta na wymiar)
Tkanina opadająca 20-25cm
(dodatkowa poprzeczka i pole tkaniny)

Pergola Dragon Dane Techniczne

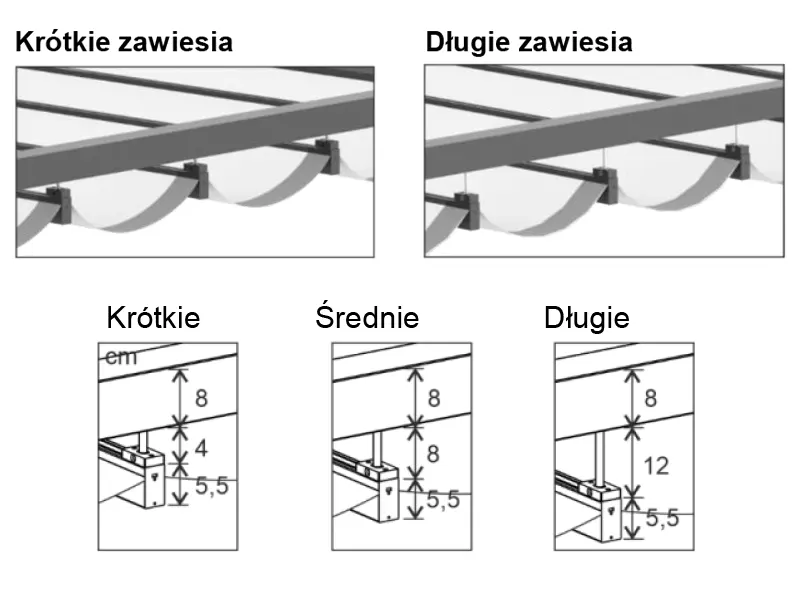

Grafika techniczna przedstawia porównanie trzech wariantów długości zawiesi stosowanych w pergoli Dragon, służących do podwieszenia tkaniny pod profilem prowadnicy. W górnej części widoczne są dwie wizualizacje tkaniny zwisającej w falach: po lewej stronie z krótkimi zawiesiami, gdzie materiał znajduje się blisko konstrukcji, oraz po prawej z długimi zawiesiami, które zwiększają prześwit między profilem a tkaniną. Poniżej umieszczono trzy szczegółowe rysunki techniczne z wymiarowaniem w centymetrach, opisane jako Krótkie, Średnie i Długie. Na każdym schemacie stałymi wartościami są wysokość profilu prowadnicy wynosząca 8 cm oraz wysokość profilu tkaninowego równa 5,5 cm. Zmienną stanowi długość samego trzpienia zawiesia, która wynosi odpowiednio 4 cm dla wariantu krótkiego, 8 cm dla średniego oraz 12 cm dla długiego. Rysunki precyzyjnie pokazują, jak zmiana długości tego elementu wpływa na całkowity dystans pionowy całego systemu zadaszenia.

Kąt ułożenia poprzeczek \| Sposób odpływu wody	Długość zawiesia
Poprzeczki w poziomie woda deszczowa spływa z obu stron losowo	Krótkie / Krótkie
Poprzeczki pod kątem woda deszczowa spływa z niższej strony	Krótkie / Średnie
Poprzeczki pod większym kątem woda deszczowa spływa z niższej strony	Krótkie / Długie
Poprz. pod kątem w pergoli z 3 prowadnicami woda deszczowa spływa z niższej strony	Krótkie / Średnie / Długie

Podczas instalacji należy zdecydować który bok będzie niższy. Woda deszczowa będzie spływać z niższego boku.

Rysunek techniczny przedstawia przekrój boczny konstrukcji pergoli Dragon, ilustrujący sposób montażu daszka ochronnego dla zwiniętej tkaniny. Grafika obrazuje schematyczną ramę pergoli z dwoma pionowymi słupami oraz poziomym elementem zadaszenia. Po lewej stronie górnej ramy zaznaczono specjalny daszek ochronny o szerokości 40 cm, pod którym znajduje się wnęka mieszcząca zwinięte, pofałdowane poszycie materiałowe. Dolna część schematu wskazuje wymiarowanie wysięgu pergoli za pomocą czerwonej linii z grotami skierowanymi na zewnątrz, co precyzyjnie definiuje zakres głębokości zabudowy. Całość służy jako instruktaż montażowy wyjaśniający technikę zabezpieczenia tkaniny w pozycji spoczynkowej oraz sposób mierzenia gabarytów konstrukcji.

Daszek ochronny nad tkaniną

Specjalne arkusze blachy chronią zwiniętą tkaninę przed deszczem

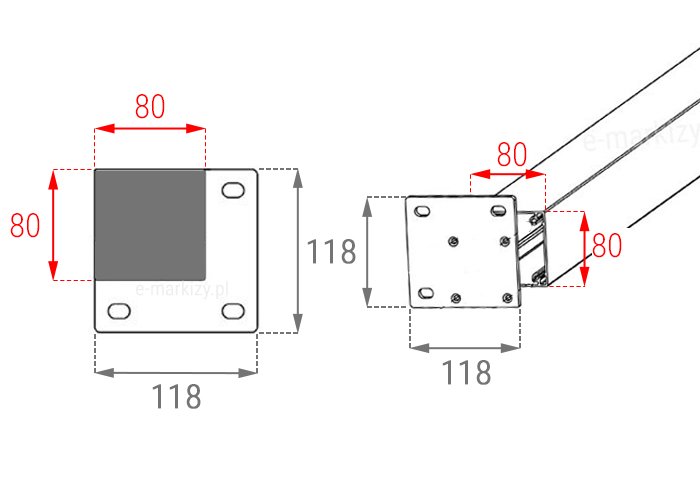

Podstawa do mocowania podpory-słupka ma wymiary 118x118mm, a wymiary podpory-słupka to 80x80mm

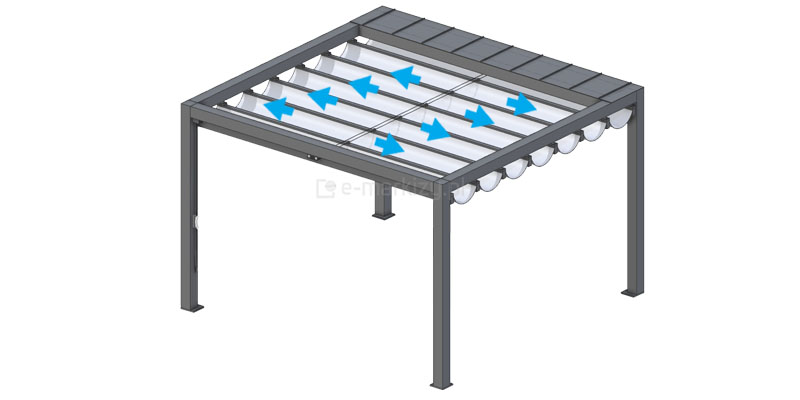

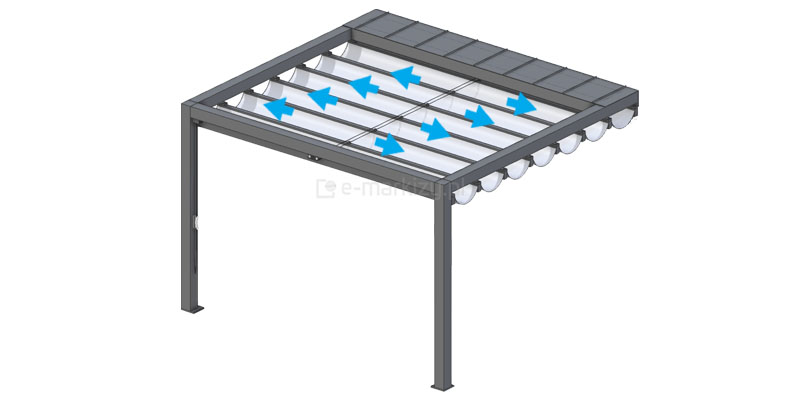

Odpływ wody deszczowej z pergoli Dragon

Woda deszczowa odprowadzana jest na prawą, lewą lub na obie strony pergoli – zależnie od zamówionej konstrukcji

Schemat techniczny przedstawia przyścienną pergolę tarasową o konstrukcji ramowej wykonanej z metalowych profili w kolorze ciemnoszarym lub antracytowym. Urządzenie składa się z dwóch pionowych słupów nośnych oraz systemu belek poziomych, przy czym tylna część konstrukcji jest przystosowana do montażu bezpośrednio do elewacji budynku. Głównym elementem zadaszenia jest zwijane, tkaninowe poszycie w kolorze jasnym, które w pozycji rozwiniętej układa się w charakterystyczne fałdy. W górnej części konstrukcji, przy elewacji, znajduje się zintegrowany z ramą profil kryjący mechanizm zwijający materiał. Niebieskie strzałki naniesione na grafikę wskazują kierunek przemieszczania się wody opadowej z powierzchni tkaniny w stronę krawędzi konstrukcji, co ilustruje system sprawnego odprowadzania deszczówki. Całość tworzy nowoczesne, zadaszone stanowisko zewnętrzne, zaprojektowane w celu ochrony przed nasłonecznieniem oraz opadami atmosferycznymi w bezpośrednim sąsiedztwie ściany budynku.

Pergola przyścienna

Schemat techniczny przedstawia wolnostojącą pergolę tarasową o konstrukcji ramowej wykonanej z metalowych profili w kolorze ciemnoszarym lub antracytowym. Urządzenie składa się z czterech pionowych słupów nośnych oraz systemu belek poziomych tworzących obrys dachu. Głównym elementem zadaszenia jest zwijane, tkaninowe poszycie w kolorze jasnym, które w pozycji rozwiniętej układa się w charakterystyczne fałdy. W górnej części konstrukcji, po jednej ze stron, znajduje się zintegrowany z ramą profil kryjący mechanizm zwijający materiał. Niebieskie strzałki naniesione na grafikę wskazują kierunek przemieszczania się wody opadowej z powierzchni tkaniny w stronę krawędzi konstrukcji, co ilustruje system sprawnego odprowadzania deszczówki. Całość tworzy nowoczesne, zadaszone stanowisko zewnętrzne o otwartej konstrukcji bocznej, zaprojektowane w celu ochrony przed nasłonecznieniem oraz opadami atmosferycznymi.

Pergola wolnostojąca

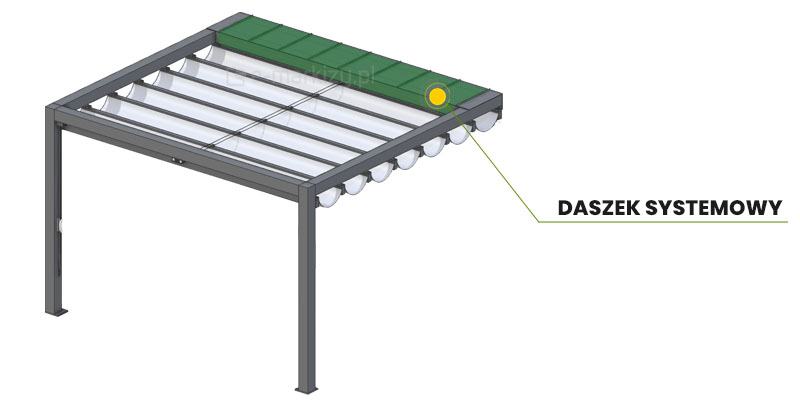

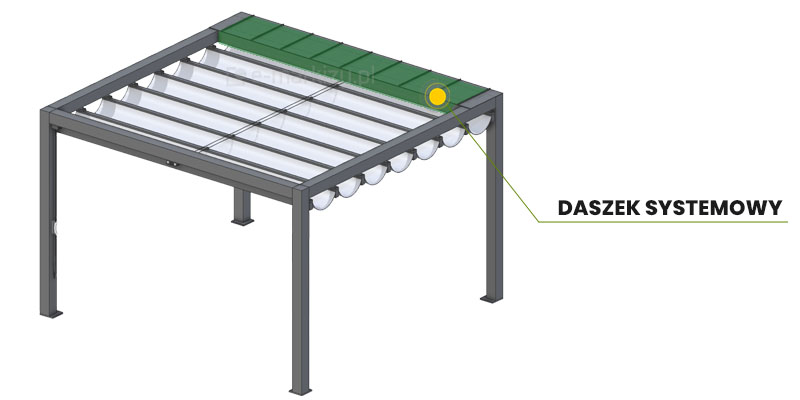

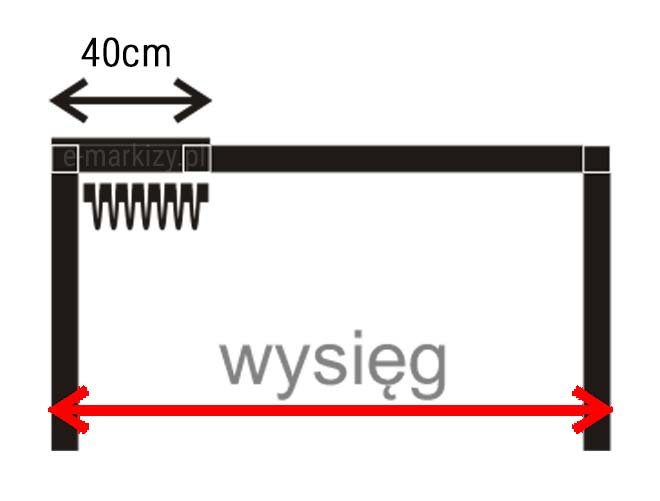

Daszek systemowy osłaniający zwiniętą tkaninę dachu

Opcjonalny ochronny daszek pergoli chroni pakiet zwiniętej tkaniny przed opadami deszczu

Pergola przyścienna

Pergola wolnostojąca

Konstrukcja pergoli zabezpieczona przed czynnikami zewnętrznymi

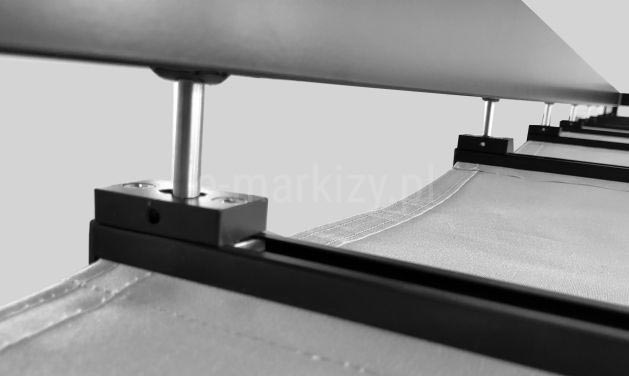

Zbliżenie zawiesi tkaniny stosowanych w dachu tkaninowym pergoli Dragon, wpiętych na skraju belek przeciwwietrznych, do których mocowana jest tkanina.

Zawiesia ze stali nierdzewnej

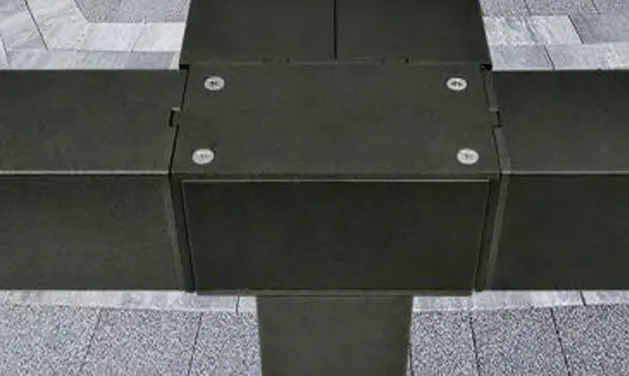

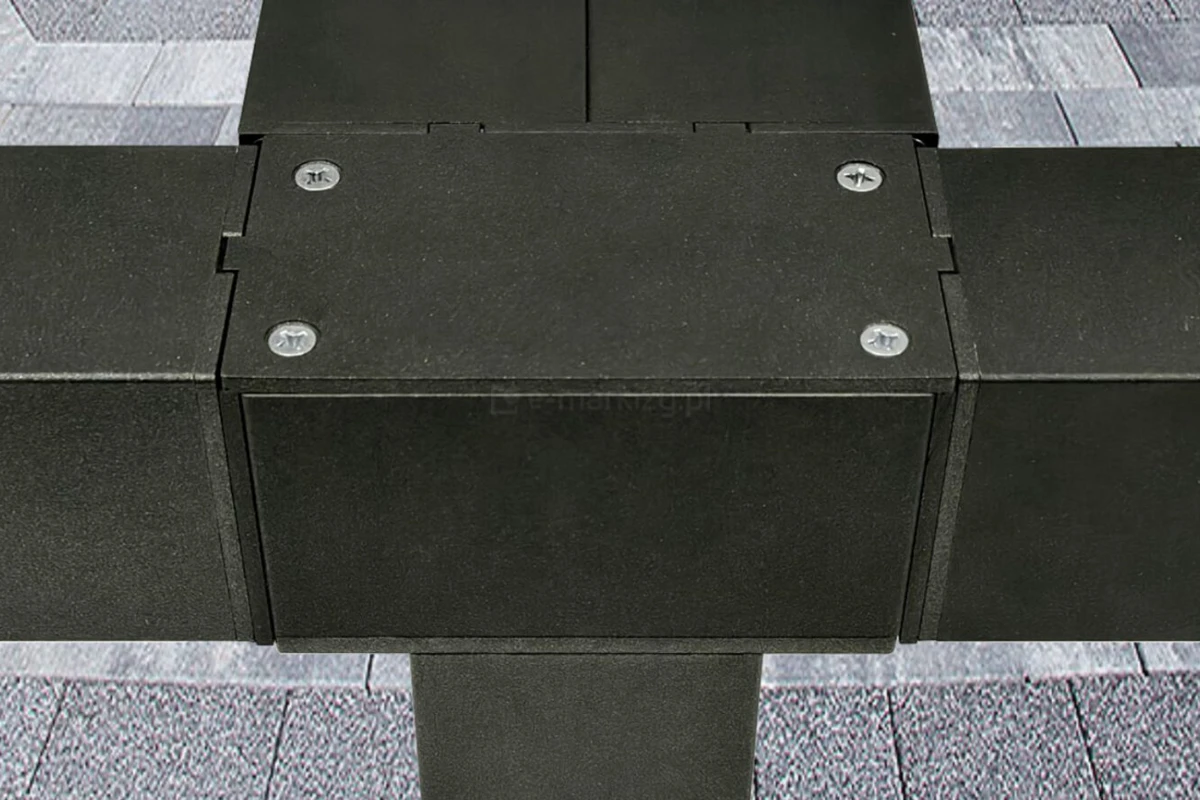

Element do łączenia modułowego dwóch pergoli

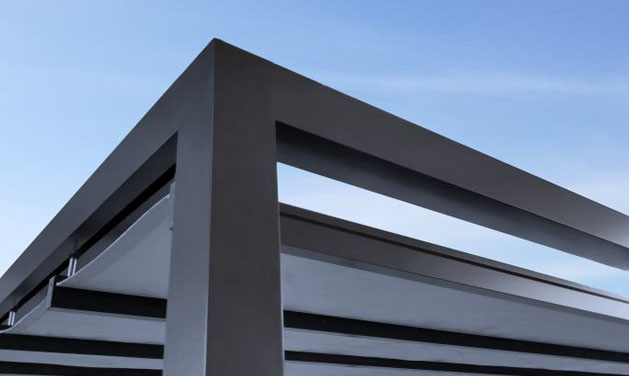

Łączenia ramy bez widocznych śrub

Przykładowa instrukcja montażu pergoli Dragon

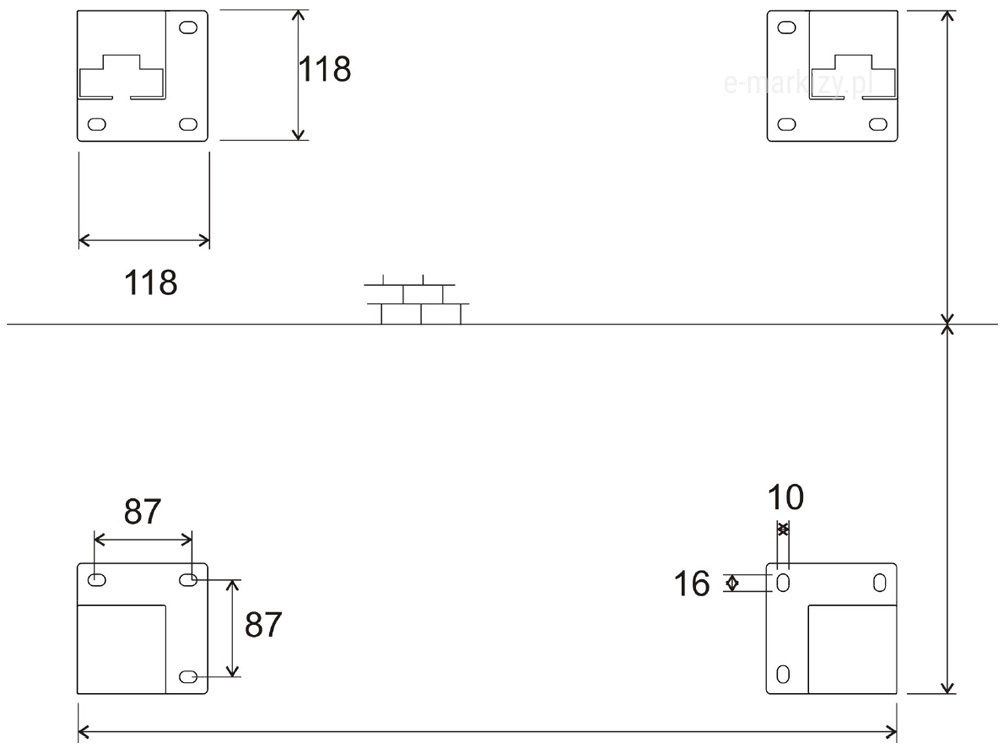

Rysunek techniczny przedstawia schemat rozmieszczenia punktów montażowych dla stóp pergoli Dragon w widoku z góry, naniesiony na białe tło. Na grafice widoczne są cztery kwadratowe elementy rozmieszczone symetrycznie względem osi poziomej, którą wyznacza linia pośrodku. Górna para elementów to uchwyty ścienne o zewnętrznych wymiarach 118 na 118 milimetrów, posiadające otwory montażowe w narożnikach oraz centralne wycięcie pod profil prowadnicy. Dolna para przedstawia stopy słupów z naniesionym rozstawem osiowym otworów montażowych, który wynosi 87 na 87 milimetrów. Przy jednym z dolnych otworów wskazano precyzyjne wymiary fasolki montażowej o szerokości 10 milimetrów i wysokości 16 milimetrów. Długie strzałki wymiarowe określają całkowitą szerokość i wysięg konstrukcji pomiędzy skrajnymi punktami montażowymi, co pozwala na precyzyjne przygotowanie podłoża i elewacji pod instalację.

1. Odznaczyć i nawiercić punkty montażowe – Używając blach montażowych słupów jako szablonu wyznaczyć punkty nawiertów w podłożu. – Używając blach montażowych prowadnic jako szablonu wyznaczyć punkty nawiertów w podłożu zakładając, że prowadnice muszą być zamontowane w poziomie. 90 stopni w stosunku do słów oraz 90 stopni w stosunku do ściany.

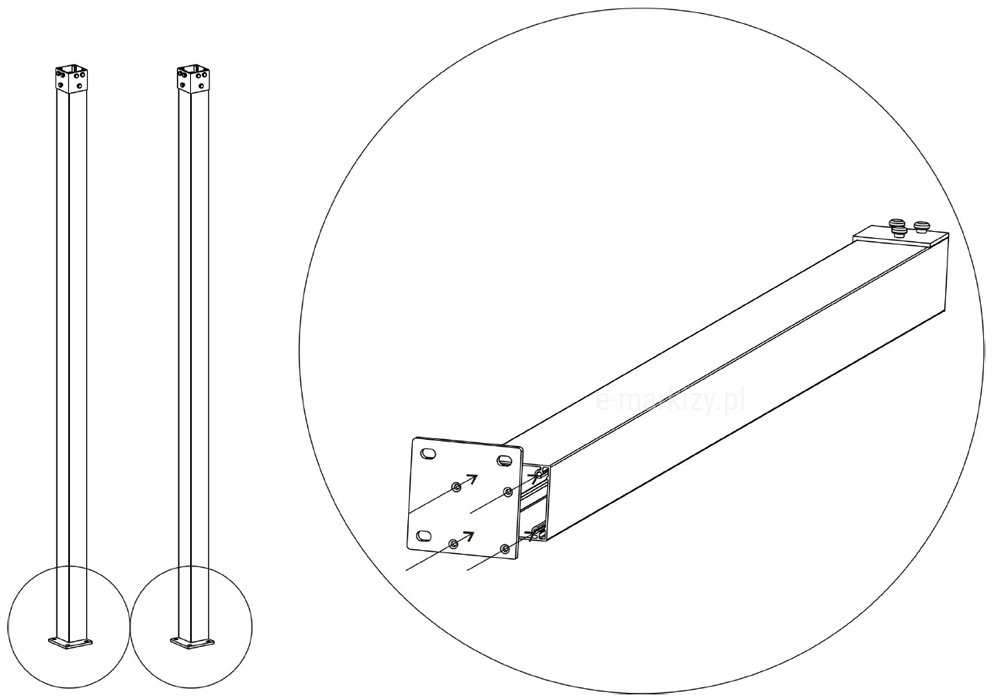

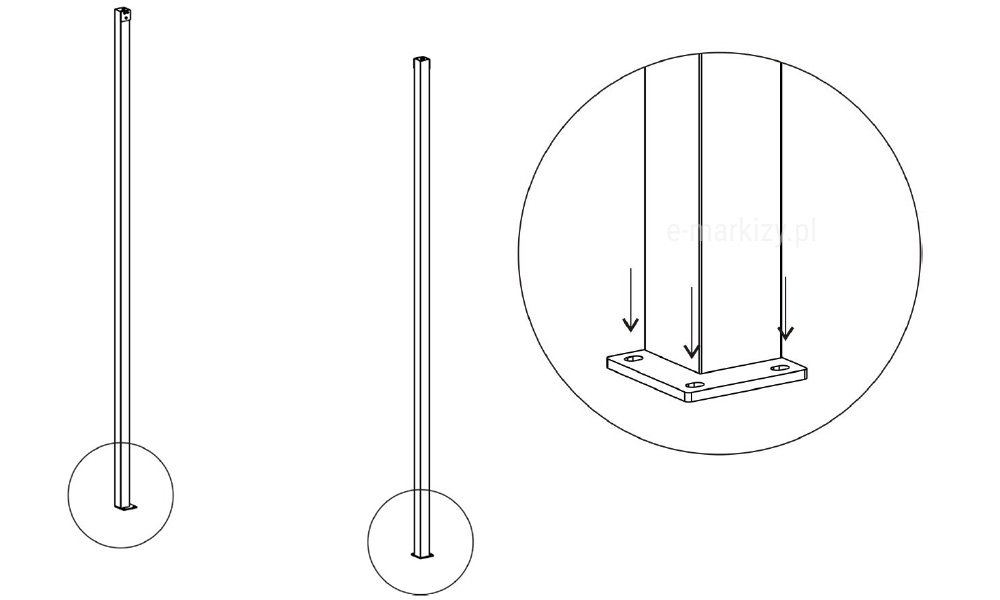

2. Złożyć słupy – Przykręcić blachy montażowe do słupów przy pomocy wkrętów nierdzewnych 5,5×50. – Do wkręcania użyć smaru (np wazelina).

3. Zamontować słupy – Zamontować słupy do stałego podłoża. – Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego.

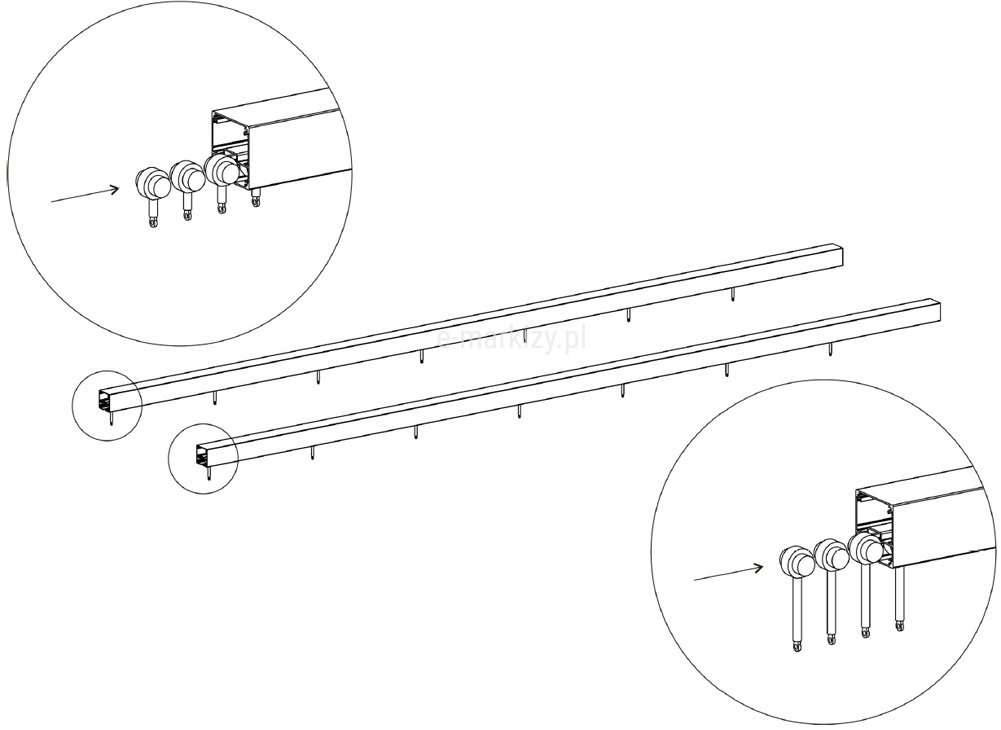

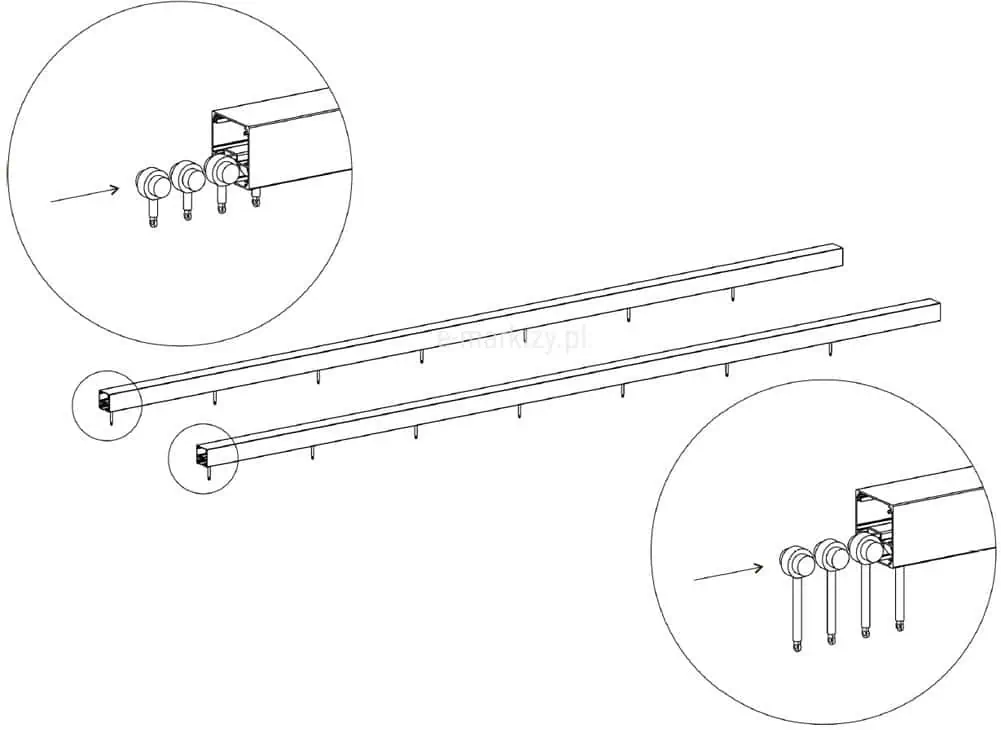

4. Wsunąć wózki do prowadnic – Umieścić wózki w prowadnicach. – w obu prowadnicach powinna znaleźć się ta sama ilość wózków. – Zależnie od zamówienia wózki mogą być różnych długości. W każdej prowadnicy powinny znaleźć się wózki o jednolitej długości

Rysunek techniczny przedstawia schemat montażu prowadnic bocznych pergoli Dragon, ukazujący proces składania elementów konstrukcyjnych na białym tle. Na głównym planie widoczne są dwie równolegle ułożone, długie szyny aluminiowe o profilu prostokątnym, z których spodu wystają w regularnych odstępach trzpienie montażowe skierowane w dół. Newralgiczne punkty łączeń zostały wyróżnione za pomocą czterech okręgów, z których dwa zostały powiększone w formie detali technicznych umieszczonych w narożnikach grafiki. Górny detal po lewej stronie prezentuje przekrój poprzeczny komory prowadnicy oraz dopasowaną do niej płytkę czołową z otworami montażowymi o kształcie dziurek od klucza. Dolny detal po prawej stronie za pomocą strzałek kierunkowych obrazuje sposób osadzenia i przykręcenia płaskiej zaślepki do czoła profilu prowadnicy. Całość dokumentacji wykonana jest w formie czarno-białego szkicu liniowego, kładąc nacisk na precyzyjne spasowanie komponentów mechanicznych systemu zadaszenia.

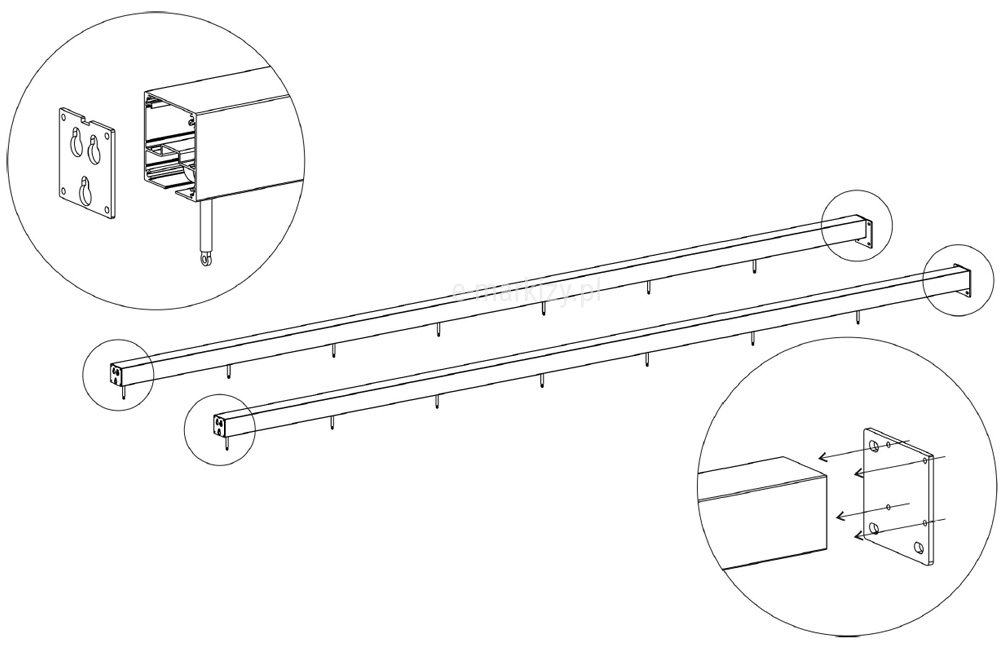

5. Złożyć prowadnice – Przykręcić blachy końcowe do prowadnic przy pomocy wkrętów samowiercących 5,5×50. – Przykręcić blachy montażowe do prowadnic przy pomocy wkrętów samowiercących 5,5×50. – Do wkręcania użyć smaru (np wazelina).

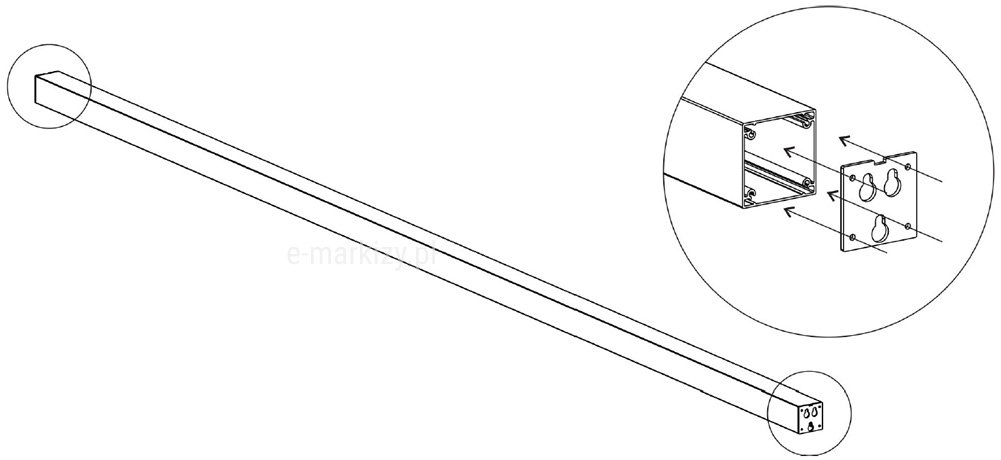

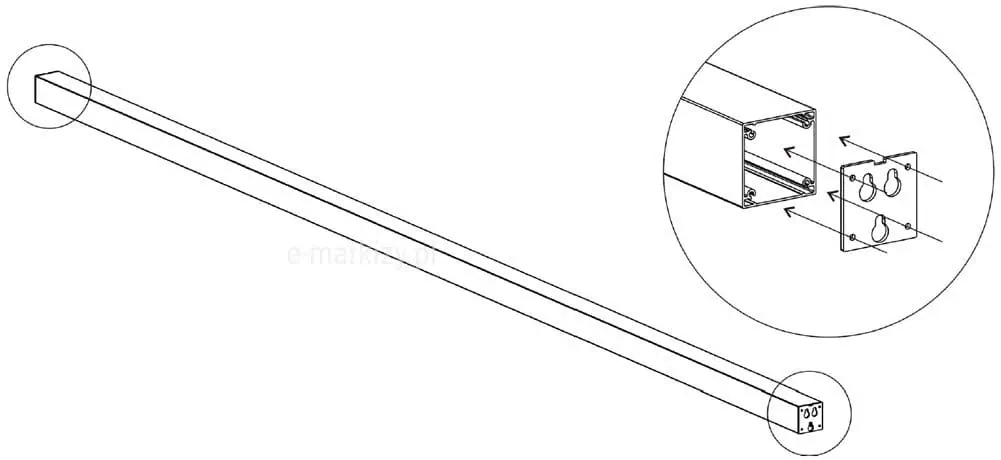

Rysunek techniczny przedstawia szósty etap montażu pergoli Dragon, który polega na zabezpieczeniu końców profilu poprzecznego za pomocą dedykowanych płytek montażowych. Ilustracja ukazuje długi profil konstrukcyjny, na którego zakończeniach zaznaczono w okręgach punkty montażowe. W prawej górnej części grafiki znajduje się powiększenie detalu, które w sposób graficzny pokazuje sposób osadzania płytki z otworami na profilu, wskazując kierunek ich połączenia za pomocą strzałek. Całość schematu stanowi instruktaż przygotowania poprzeczek konstrukcyjnych przed ich dalszym montażem w systemie zadaszenia.

6. Złożyć poprzeczkę – Przykręcić blachy końcowe do poprzeczki przy pomocy wkrętów samowiercących 5,5×50. – Do wkręcania użyć smaru (np wazelina).

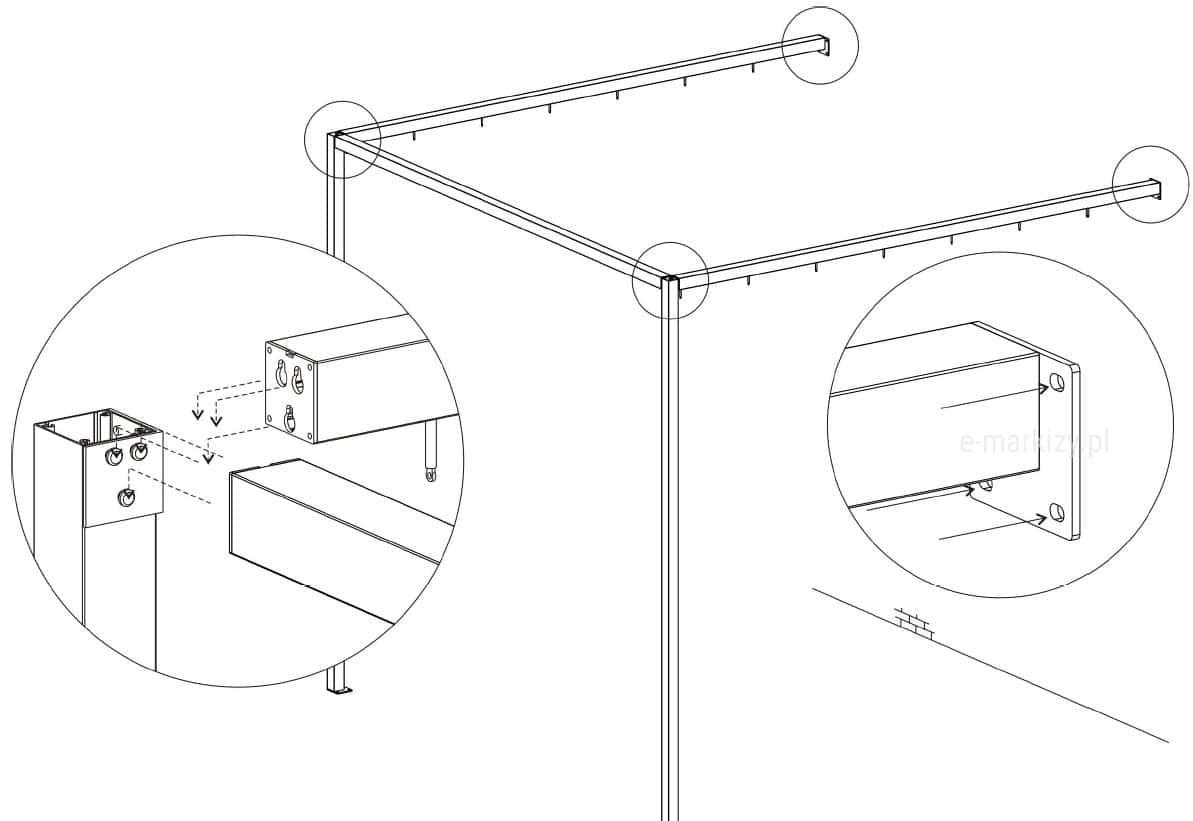

Rysunek techniczny przedstawia siódmy etap montażu pergoli Dragon, obrazujący proces łączenia poprzeczki z prowadnicą konstrukcyjną. Na schemacie widoczna jest główna rama pergoli, przy czym szczególną uwagę poświęcono narożnikom, gdzie poprzeczny profil jest osadzany na słupie nośnym oraz przytwierdzany do szyny prowadzącej. W powiększeniach kołowych zaprezentowano detaliczne połączenie mechaniczne, wskazując za pomocą przerywanych linii ścieżkę montażu elementów złącznych oraz sposób spasowania profilu poprzecznego z pionową konstrukcją słupa. Całość ilustracji stanowi instruktaż stabilnego zespolenia kluczowych elementów konstrukcyjnych ramy przed montażem mechanizmu zadaszenia.

7. Zamontować prowadnice i poprzeczkę – Pewnie zahaczyć blachy końcowe poprzeczki do słupów (w razie potrzeby użyć gumowego młota) – Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka. – Pewnie zahaczyć blachy końcowe prowadnicy do słupa (w razie potrzeby użyć gumowego młota) – Zamontować prowadnicę do ściany – Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego. – Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka. – Pewnie zahaczyć blachy końcowe kolejnej prowadnicy do słupa (w razie potrzeby użyć gumowego młota) – Zamontować prowadnicę do ściany – Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego. – Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka. – Nakrętki wewnątrz słupów dokręcać z wyczuciem, tak aby nie przekręcić śrub klinujących. – Sprawdzić przy pomocy poziomicy czy prowadnice i poprzeczka frontowa są w poziomie.

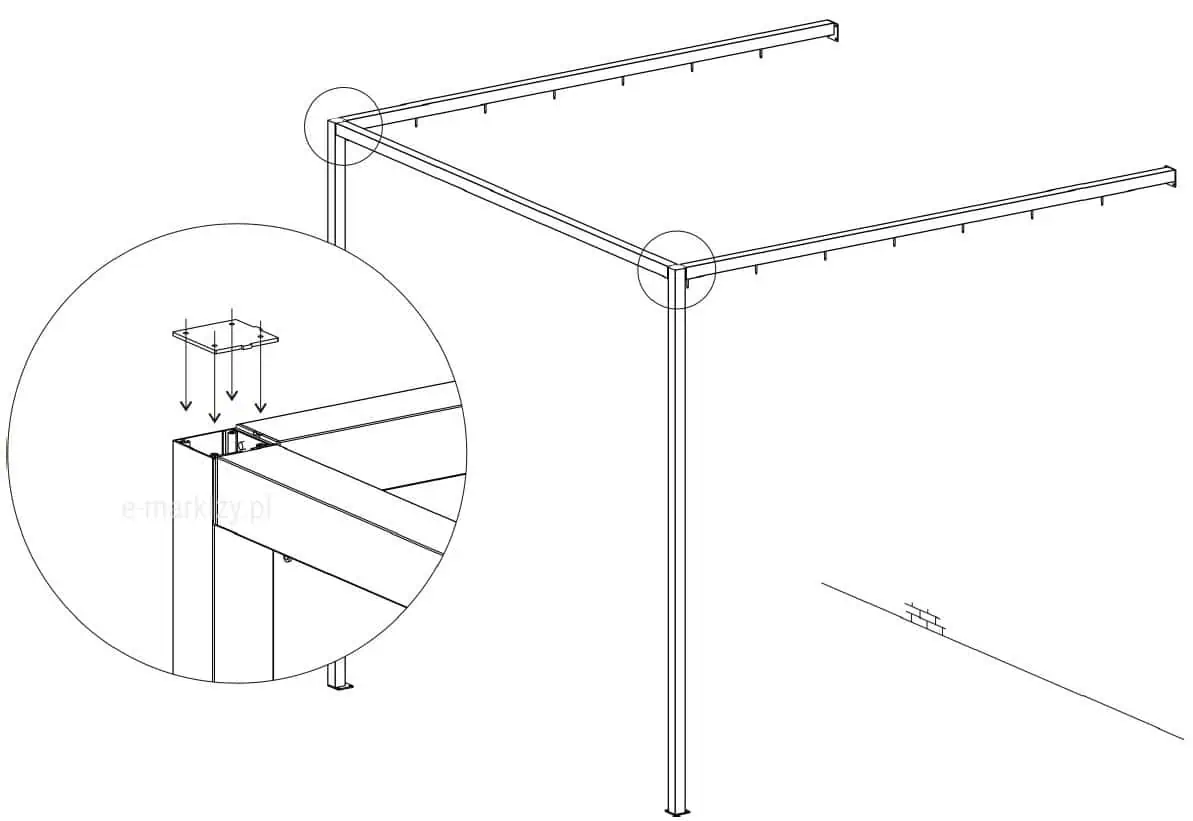

Rysunek techniczny przedstawia ósmy etap montażu pergoli Dragon, który polega na zabezpieczeniu górnych krawędzi słupów nośnych za pomocą dedykowanych pokryw. Na schemacie widoczna jest kompletna konstrukcja ramowa pergoli, w której zaznaczono w okręgach dwa punkty montażowe na wierzchołkach słupów. W lewej części grafiki znajduje się powiększenie ilustrujące proces nakładania kwadratowej zaślepki na profil słupa zgodnie z kierunkiem wskazanym przez strzałki. Całość stanowi instrukcję finalizacji elementów konstrukcyjnych ramy, mającą na celu estetyczne wykończenie oraz ochronę wnętrza słupów przed czynnikami zewnętrznymi.

8. Zaślepić słupy – Upewnić się, że wszystkie nakrętki wewnątrz słupów są skręcone i poprzeczki oraz prowadnice są pewnie zamontowane. – Zamontować zaślepki słupów przy pomocy wkrętów samowiercących 5,5×30. – Do wkręcania użyć smaru (np wazelina).

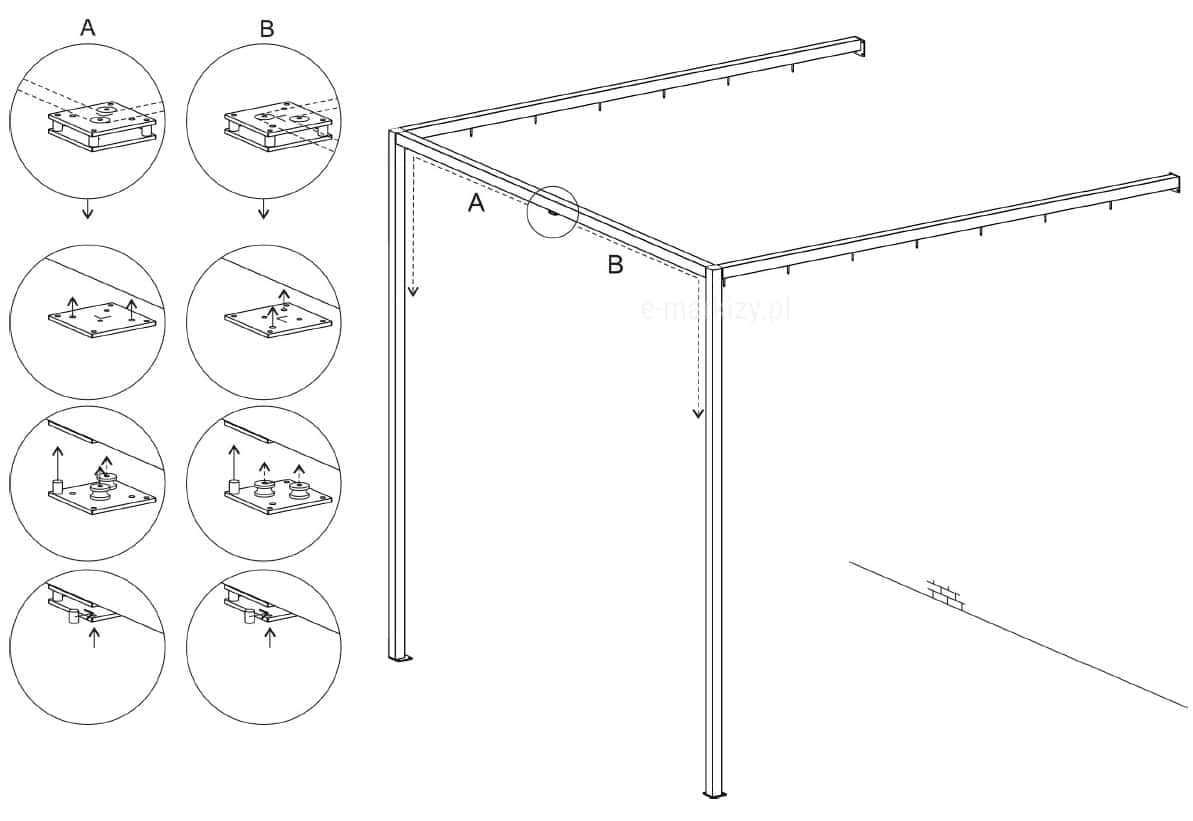

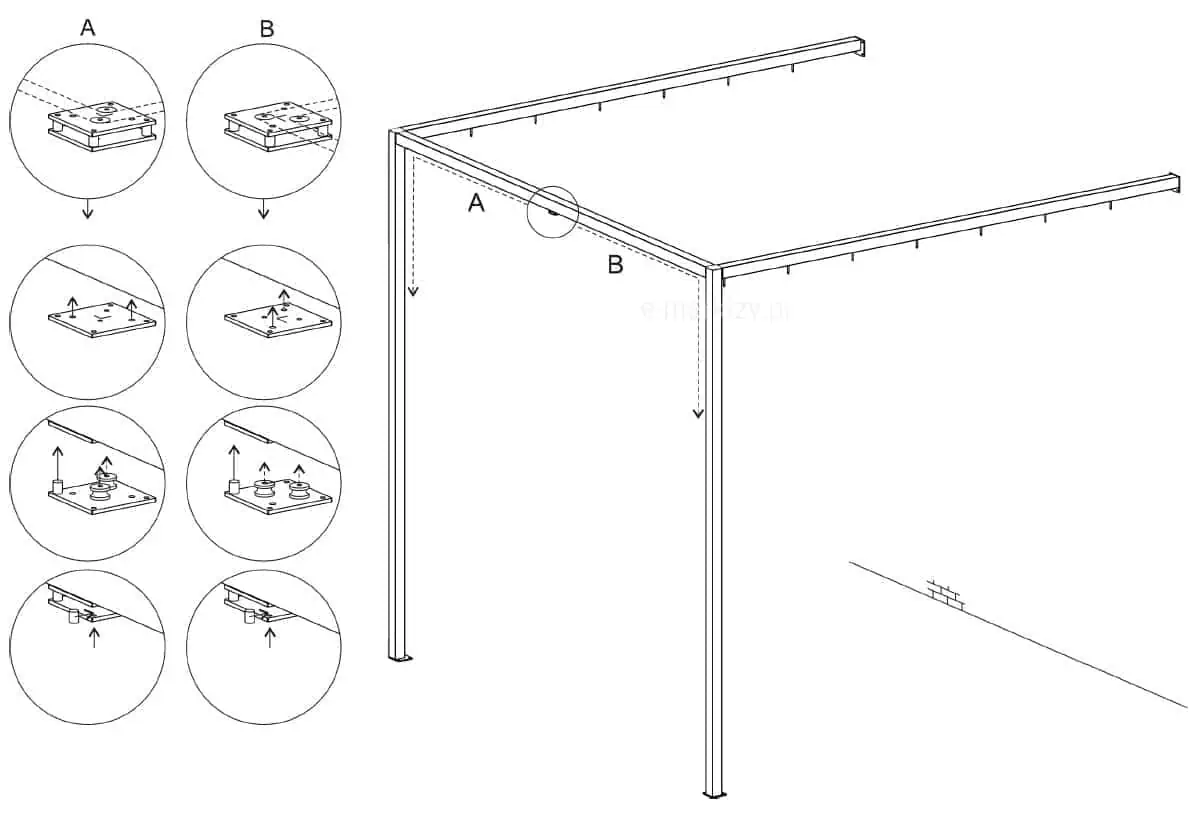

Rysunek techniczny prezentuje dziewiąty etap montażu pergoli Dragon, dotyczący instalacji bloków poziomych mechanizmu przesuwnego. Ilustracja przedstawia główną konstrukcję pergoli z zaznaczonymi punktami A oraz B na belkach bocznych, w których montowane są komponenty. Po lewej stronie grafiki zamieszczono szczegółowe panele instruktażowe, które krok po kroku ukazują sekwencję montażu elementów mechanizmu do ramy, w tym sposób ich osadzenia i zabezpieczenia wewnątrz profili. Przerywane linie na schemacie wskazują przebieg i kierunek prowadzenia elementów napędowych wewnątrz struktury pergoli.

9. Zamontować bloczki poziome – Wybrać słup na którym będzie znajdować się knaga (słup A lub B). – W dalszej części instrukcji podążać zgodnie z wybranym słupem. – Zestaw bloków poziomych dostarczony w całości należy rozkręcić. – Górną blachę Przykręcić przy pomocy wkrętów samowiercacych 5,5×30 na środku poprzeczki tak by znak „L” wskazywał wejście i wyjście linek. – Przykręcić dolną blachę wraz z kółkami oraz jedną tuleją tak by śruba przechodziła przez tuleję. – Wsunąć od boku pozostałe tuleje i wkręcić śruby tak by śruby przechodziły przez tuleje.

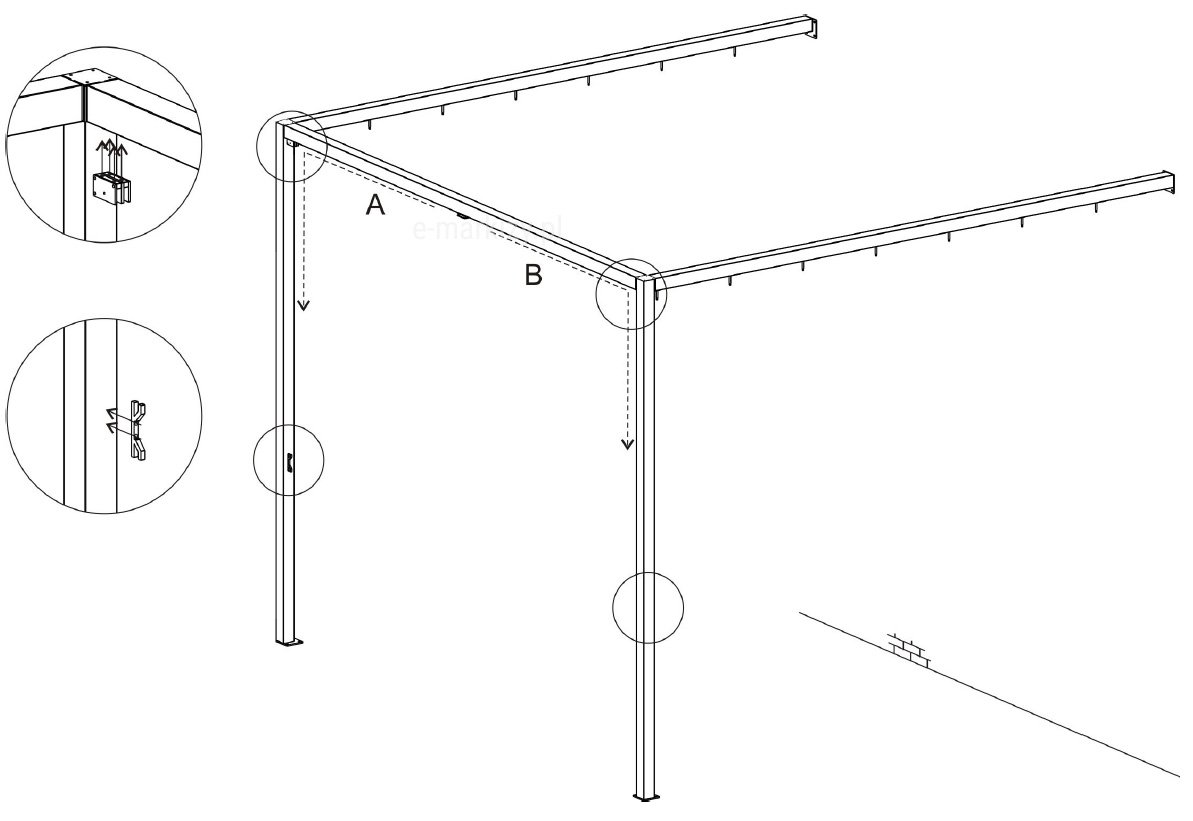

Rysunek techniczny prezentuje dziesiąty etap montażu pergoli Dragon, dotyczący instalacji bloków mechanizmu napędowego. Ilustracja przedstawia główną konstrukcję pergoli, na której zaznaczono miejsca montażu elementów w okolicach słupów nośnych oraz belek konstrukcyjnych, oznaczonych jako punkty A i B. Po lewej stronie grafiki znajdują się dwa okrągłe powiększenia detali, które precyzyjnie obrazują sposób mocowania bloków do ramy pergoli oraz instalację elementów prowadzących wzdłuż pionowych profili. Przerywane linie na schemacie wskazują sugerowany przebieg systemu napędowego, co stanowi instruktaż poprawnej integracji komponentów ruchomych z główną strukturą pergoli.

10. Zamontować bloczki pionowe podwójne i knagę – Przykręcić zestaw bloczków przy pomocy wkrętów samowiercących 5,5×30 tak by przylegał jednocześnie do słupa oraz poprzeczki – Przykręcić knagę do słupa w okolicy połowy wysokości słupa przy pomocy wkrętów samowiercących 5,5×50.

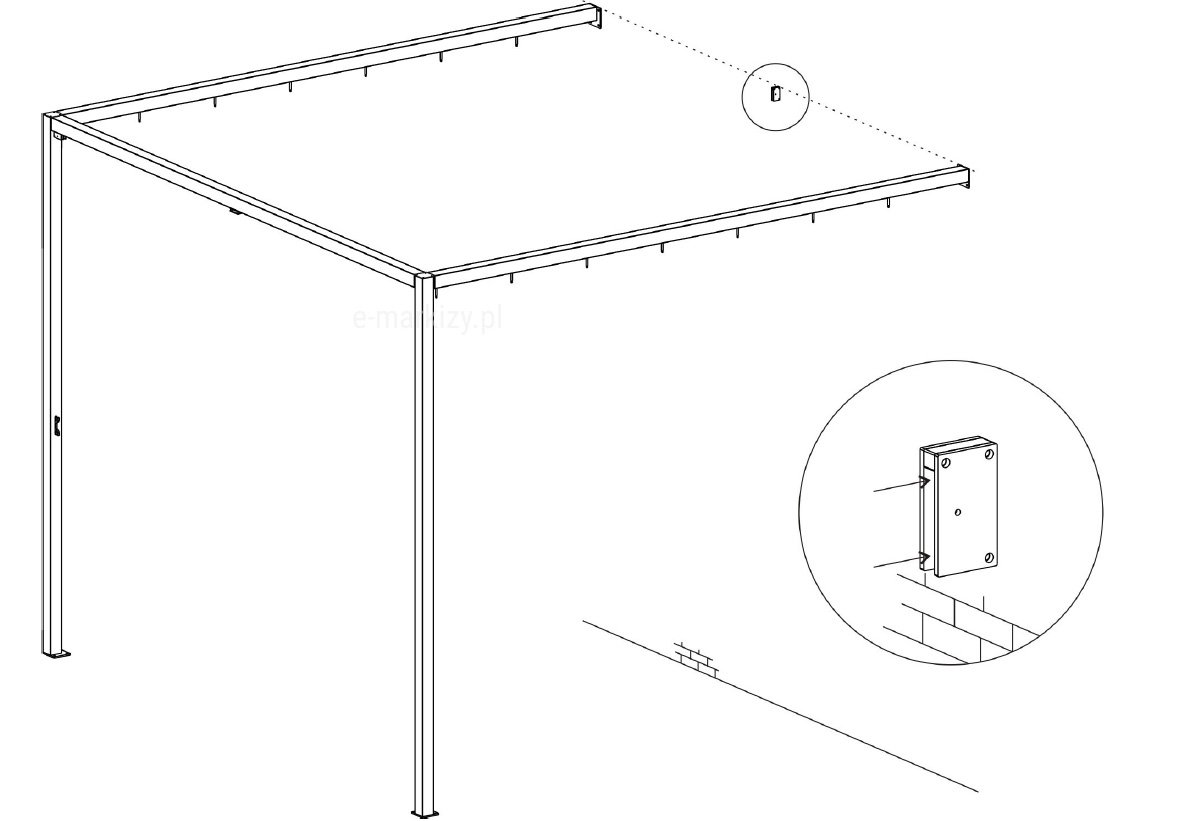

Rysunek techniczny przedstawia jedenasty etap montażu pergoli Dragon, który polega na instalacji bloczków montażowych do ściany budynku. Główna część ilustracji ukazuje konstrukcję ramową pergoli z widocznymi punktami zaczepienia wzdłuż belek bocznych. W prawym górnym rogu znajduje się okrągłe powiększenie, które dokładnie prezentuje proces mocowania elementu bloczka do powierzchni ściany, wskazując kierunek przytwierdzenia za pomocą strzałek. Schemat ten stanowi kluczową instrukcję przygotowania konstrukcji do stabilnego zakotwiczenia przy elewacji.

11. Zamontować bloczki pionowe do ściany – Przykręcić bloczek do ściany w świetle prowadnic dokładnie na środku pomiędzy prowadnicami.

Rysunek techniczny przedstawia dwunasty etap montażu pergoli Dragon, koncentrujący się na przygotowaniu pojedynczej poprzeczki podtrzymującej tkaninę. Ilustracja ukazuje długi profil konstrukcyjny z zaznaczonymi w okręgach kluczowymi punktami montażowymi na końcach oraz w środkowej sekcji. W prawej górnej części grafiki znajduje się szczegółowy detal w powiększeniu, ukazujący technikę instalacji elementów łączących oraz ślizgów wewnątrz profilu aluminiowego przy użyciu dedykowanych komponentów. W lewym dolnym rogu zamieszczono drugie powiększenie, prezentujące sposób mocowania uchwytu w centralnej części poprzeczki. Całość schematu stanowi instruktaż techniczny dotyczący poprawnego montażu jednego z głównych elementów nośnych mechanizmu przesuwnego zadaszenia.

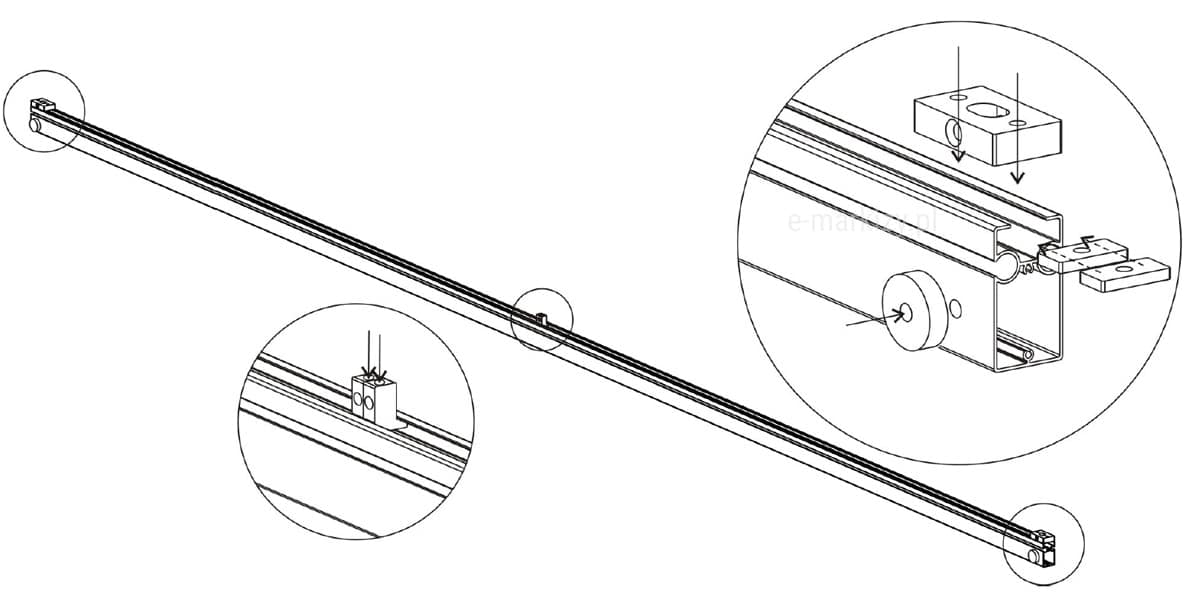

12. Złożyć czołową poprzeczkę tkaniny – Zamontować odbojniki gumowe. – Wsunąć 2 uchwyty linki w gniazdo profila. – Zablokować uchwyty linki na środku profila wkręcając śrubę imbusową M6x16 z końcem stożkowym aż oprze się o wewnętrzną ścianę profila. – Wsunąć nakrętki prostokątne do profila i skręcić z elementem zawiesia wózka (śruba M6x30) tak by licowało się z brzegiem profila.

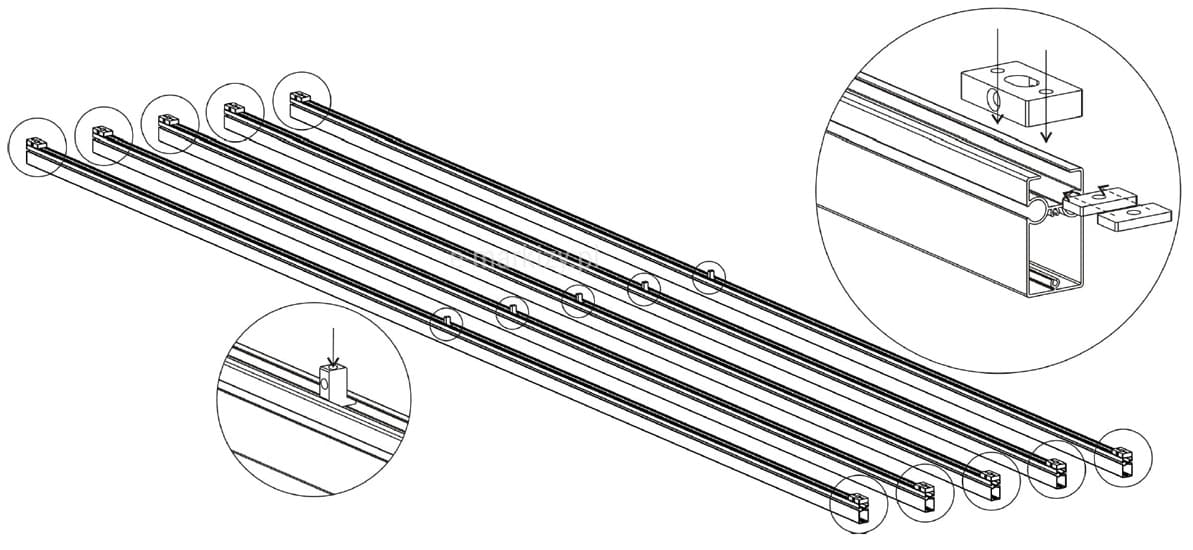

Rysunek techniczny przedstawia trzynasty etap montażu pergoli Dragon, obrazujący proces wstępnego złożenia poprzeczek podtrzymujących tkaninę. Ilustracja ukazuje kilka równolegle ułożonych profili poprzecznych, na końcach których zaznaczono miejsca montażowe za pomocą okręgów. W prawej górnej części grafiki znajduje się powiększony detal techniczny, który precyzyjnie pokazuje sposób instalacji elementów łączących oraz ślizgów wewnątrz profilu aluminiowego. Dodatkowo, w lewym dolnym rogu zamieszczono drugie powiększenie, ukazujące pionowy montaż uchwytu w środkowej części profilu. Całość schematu stanowi instruktaż przygotowania komponentów konstrukcyjnych przed ich osadzeniem w głównych szynach nośnych pergoli.

13. Złożyć pozostałe poprzeczki tkaniny – Ilość poprzeczek zależy od rozmiaru zamówionego produktu – Wsunąć uchwyt linki w gniazdo profila. – Zablokować uchwyty linki na środku profila wkręcając i śrubę imbusową M6x16 z końcem stożkowym aż oprze się o wewnętrzną ścianę profila. – Wsunąć nakrętki prostokątne do profila i skręcić z elementem zawiesia wózka (śruba M6x30) tak by licowało się z brzegiem profila.

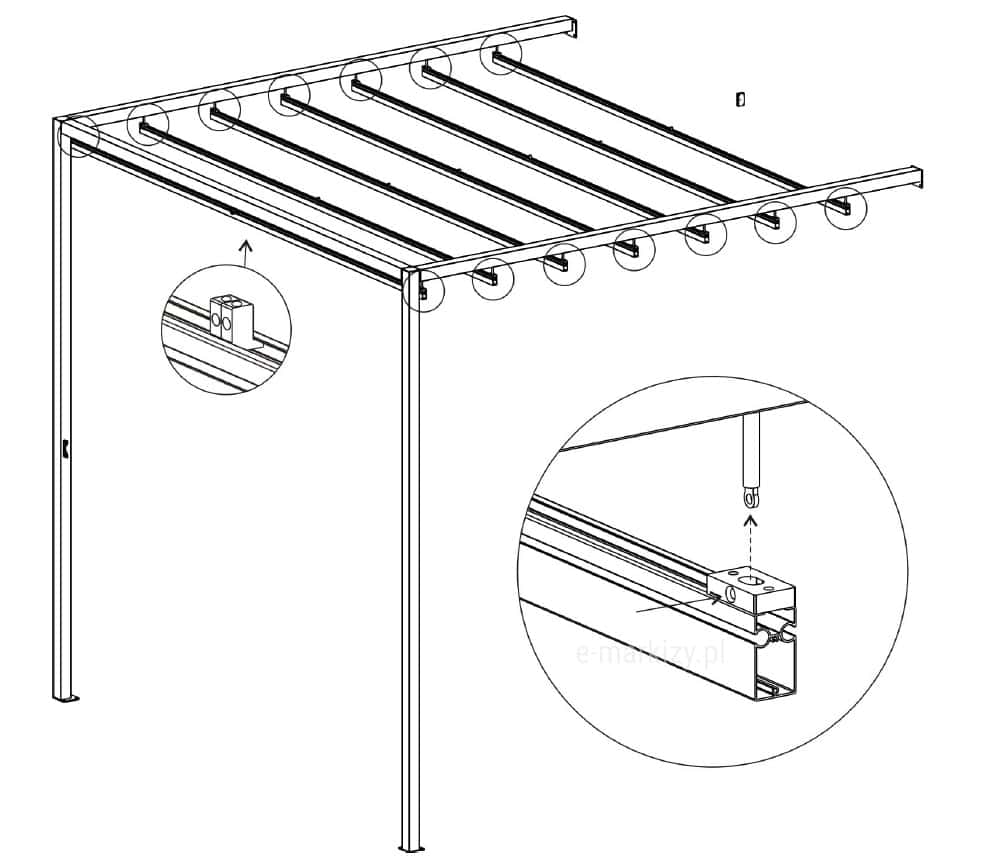

14. Zawiesić poprzeczki tkaniny – Zamontować poprzeczki do wózków wsuwając a potem dokręcając śrubę M6x30. – Zawiesić poprzeczkę czołową na pierwszej parze wózków po frontowej stronie pergoli. – Odbojniki powinny być zwrócone w stronę słupów frontowych pergoli. – Zawiesić pozostałe poprzeczki tkaniny. (jedna poprzeczka zostanie bez wózków)

Rysunek techniczny przedstawiający piętnasty etap montażu pergoli Dragon, obrazujący sposób instalacji nieruchomej poprzeczki tkaniny w konstrukcji dachu. Ilustracja prezentuje widok perspektywiczny pergoli z wyodrębnionymi dwoma punktami montażowymi w narożnikach przy ścianie budynku, zaznaczonymi okręgami. W dolnej, prawej części grafiki znajduje się powiększony detal konstrukcyjny, na którym widać przekrój profilu górnego oraz sposób osadzenia elementu mocującego nieruchomą poprzeczkę tkaniny. Strzałka na powiększeniu wskazuje kierunek wsuwania lub dokręcania elementu w prowadnicy górnej belki, co zapewnia stabilne zakotwiczenie początkowego odcinka zadaszenia. Rysunek precyzyjnie pokazuje położenie elementu względem ściany oraz sposób jego spasowania z profilem nośnym pergoli.

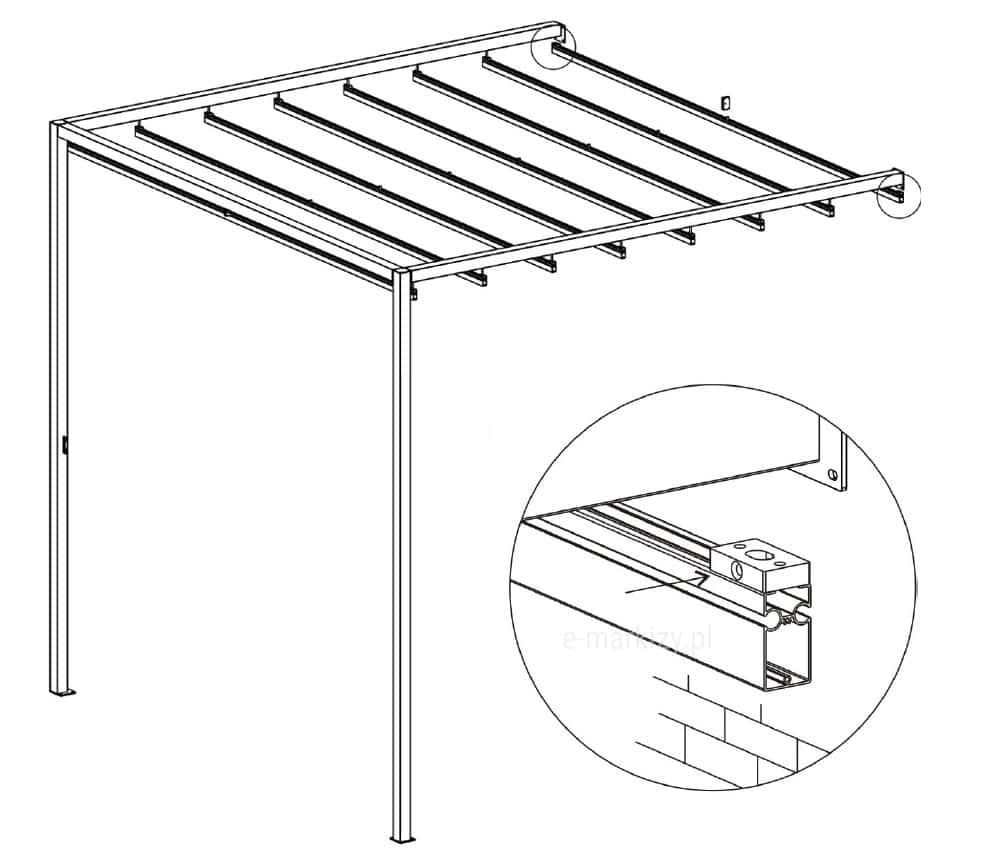

15. Zawiesić nieruchomą poprzeczkę tkaniny – Przesunąć jedną z zawieszonych poprzeczek tkaniny do ściany i zaznaczyć jej pozycję. – Odsunąć zawieszoną poprzeczkę od ściany. – Przykręcić ostatnią poprzeczkę do ściany w wyznaczonym miejscu. – Jeśli zamówiono pergolę z przechyloną tkaniną, jedna z prowadnic ma krótkie wózki co może powodować kolizję z uchwytem ściennym. W takim przypadku nieruchomą poprzeczkę należy montować do ściany poniżej uchwytów ściennych.

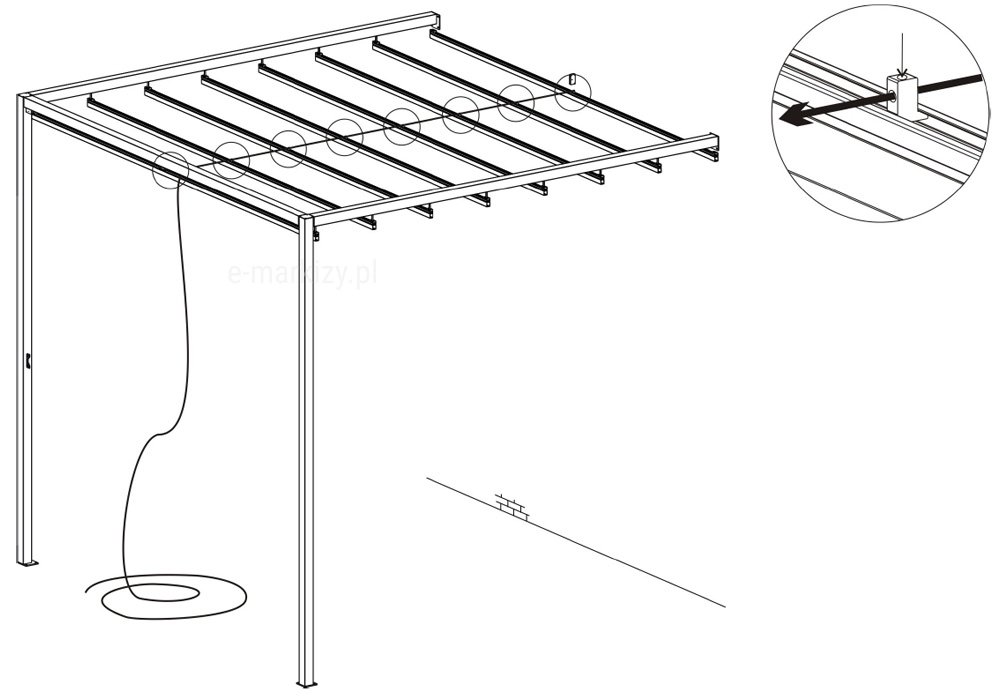

Schemat techniczny ilustrujący szesnasty etap montażu pergoli Dragon, który skupia się na procesie mocowania linki napędowej do wózków jezdnych zadaszenia. Na głównym rysunku przedstawiono konstrukcję pergoli z widoczną wzdłuż prowadnic linią montażową, przechodzącą przez szereg punktów zaczepienia oznaczonych okręgami na każdym z ruchomych profili dachowych. Po prawej stronie znajduje się powiększony detal techniczny, który ukazuje sposób wprowadzenia linki przez otwór w elemencie mocującym osadzonym na profilu dachowym, co umożliwia synchroniczne przesuwanie elementów zadaszenia. Grafika obrazuje również sposób poprowadzenia końcowego odcinka linki, który zwisa swobodnie z konstrukcji, przygotowany do dalszej integracji z mechanizmem sterującym.

16. Montaż liny – Wypozycjonować poprzeczki tkaniny – Zaczynając od poprzeczki najbliżej ściany przewlec linkę przez wszystkie uchwyty w poprzeczkach tkaniny. – Ustawić poprzeczki tkaniny w równych odległościach – Ustalić ich pozycje na lince wkręcając od góry w uchwyty linki śrubę imbusową M6x8 z końcem płaskim.

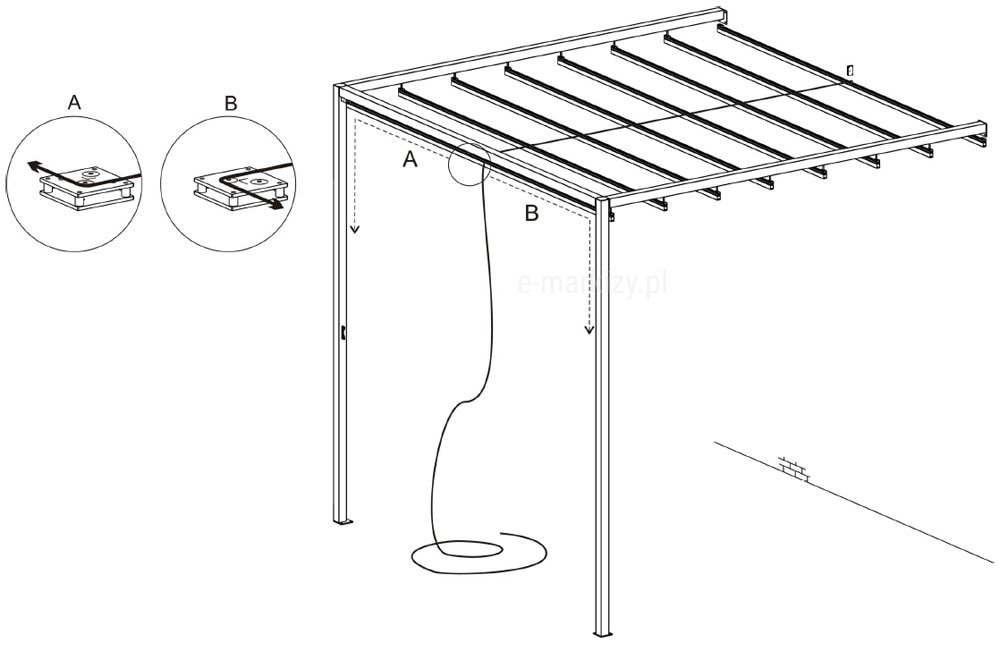

Schemat techniczny przedstawiający siedemnasty etap montażu pergoli typu Dragon, koncentrujący się na procesie przewlekania linki sterującej w górnej belce konstrukcyjnej. Ilustracja ukazuje widok perspektywiczny pergoli z dachem wykonanym z ruchomych paneli tkaninowych przesuwających się po prowadnicach. W lewym górnym rogu znajdują się dwa powiększone detale techniczne oznaczone jako A i B, prezentujące sposób poprawnego poprowadzenia linki przez bloczek napinający zamontowany w profilu. Detal A pokazuje wejście linki na bloczek od strony zewnętrznej w kierunku wnętrza konstrukcji, natomiast detal B ilustruje jej zakręt i dalsze prowadzenie wzdłuż belki. Na głównym rysunku liniami przerywanymi oznaczono przebieg linki wewnątrz górnej ramy pergoli, wskazując punkty jej wyprowadzenia w dół przy słupach nośnych, co umożliwia ręczne sterowanie rozsuwaniem zadaszenia. Poniżej konstrukcji widoczny jest luźny odcinek linki służący do obsługi mechanizmu.

17a. Montaż liny – Przewlec linę przez bloki poziome – etap 1 – Przewlec linę przez zewnętrzne koło poziomego zestawu bloczków.

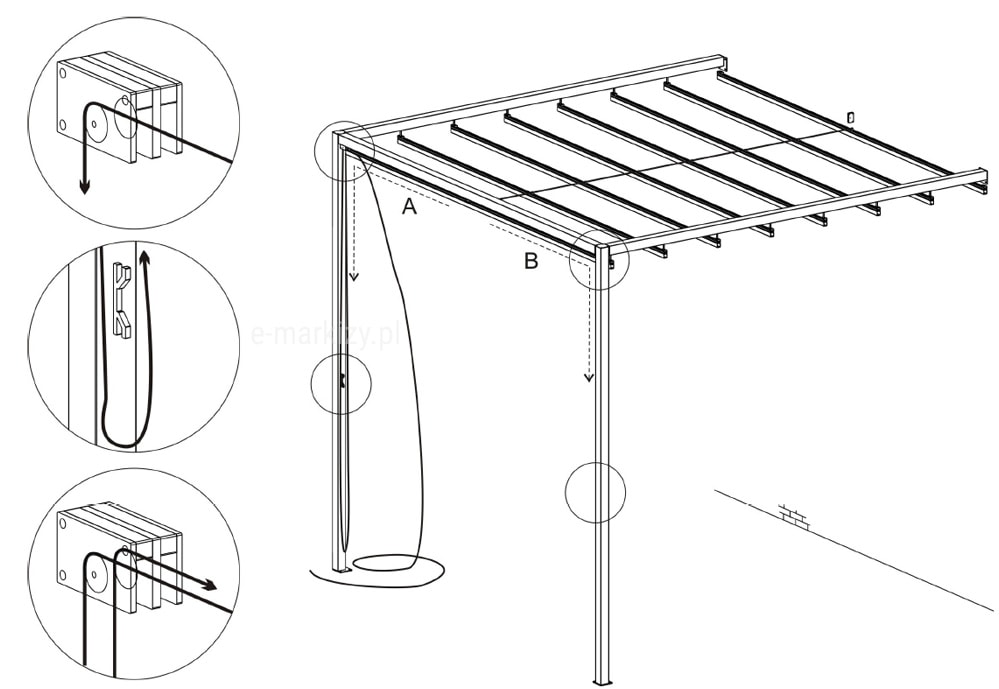

Rysunek techniczny przedstawia siedemnasty etap montażu pergoli Dragon, obrazujący dalszy proces prowadzenia liny napędowej przez układ bloczków. Główny schemat ukazuje konstrukcję pergoli z widocznymi liniami przerywanymi, które wyznaczają ścieżki prowadzenia liny wzdłuż belek bocznych w kierunkach oznaczonych jako A oraz B. Dwa okręgi pomocnicze prezentują zbliżenia na mechanizmy bloczków, gdzie strzałki precyzyjnie wskazują sposób przewleczenia liny przez rolki, co umożliwia poprawne działanie systemu napędowego.

17b. Montaż liny – Przewlec line przez podwójne bloki pionowe – Przewlec linę przez zewnętrzne kołow zestawu bloczków, pozostawiając sporo swobodnej liny. – Wprowadzić linę w koło po wewnętrznej stronie.

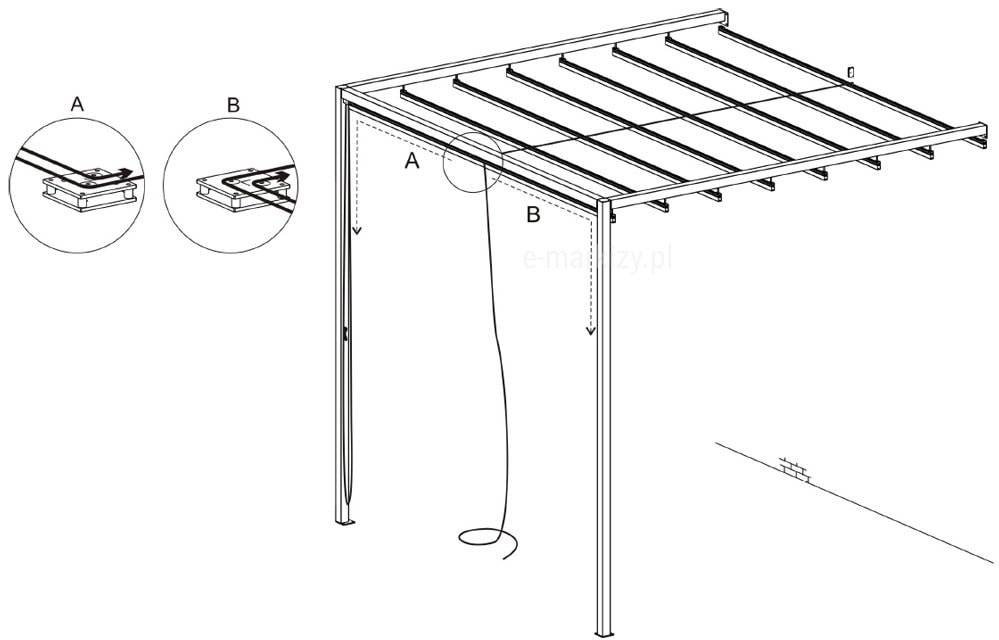

Schemat techniczny obrazujący siedemnasty etap montażu pergoli Dragon, który szczegółowo przedstawia sposób przewlekania linki sterującej przez system bloczków. Główna ilustracja ukazuje perspektywiczny widok konstrukcji pergoli z dachem z ruchomych paneli, gdzie liniami przerywanymi oznaczono trasę przebiegu linki wewnątrz belek nośnych. Po lewej stronie znajdują się trzy powiększone detale techniczne, które instruują krok po kroku, jak poprawnie umieścić linkę w mechanizmie bloczkowym oraz jak poprowadzić ją wzdłuż słupa nośnego, aby zapewnić sprawne działanie systemu rozsuwania zadaszenia. Rysunek dokładnie wskazuje również punkty wyprowadzenia linki przy słupach, umożliwiając użytkownikowi zrozumienie finalnego układu sterowania.

17c. Montaż liny – Przewlec linę przez bloki poziome – etap 2 – Przewlec linę przez wewnętrzne koło poziomego zestawu bloczków.

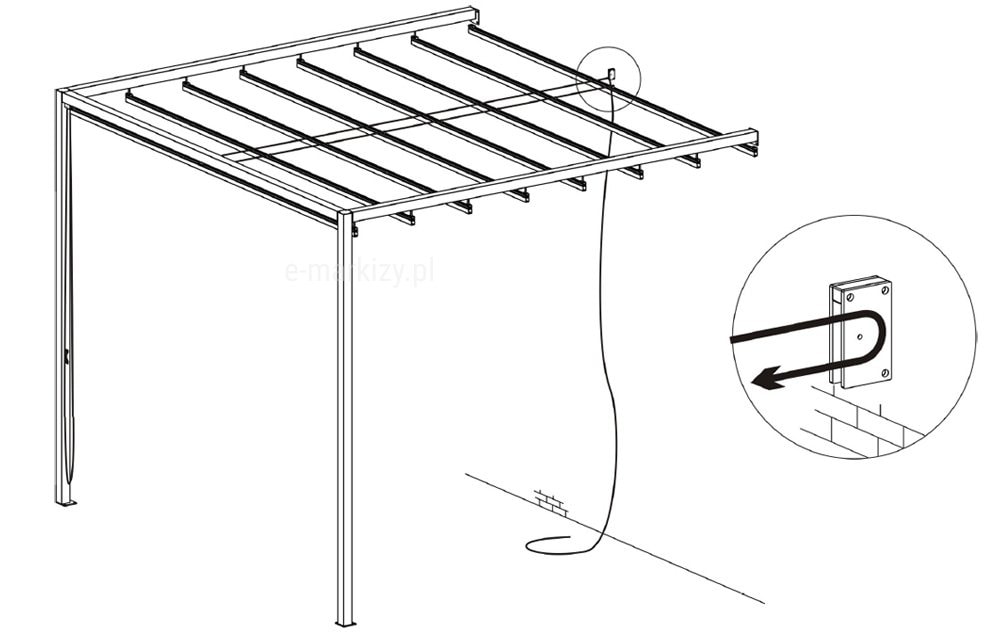

Rysunek techniczny ilustruje osiemnasty etap montażu pergoli Dragon, przedstawiający proces prowadzenia liny napędowej przez pojedynczy bloczek. Główna część grafiki pokazuje zmontowaną ramę pergoli, z której zwisa swobodnie fragment liny. W okręgu pomocniczym znajduje się szczegółowe zbliżenie na bloczek zamontowany na konstrukcji, gdzie strzałka wyraźnie wskazuje sposób przewleczenia liny przez rolkę, obrazując jej kierunek ruchu oraz sposób stabilnego osadzenia w bloku prowadzącym.

17d. Montaż liny – Przewlec linę przez pojedynczy bloczek pionowy – Przewlec linę przez koło tak by wchodziła górą a wychodziła dołem.

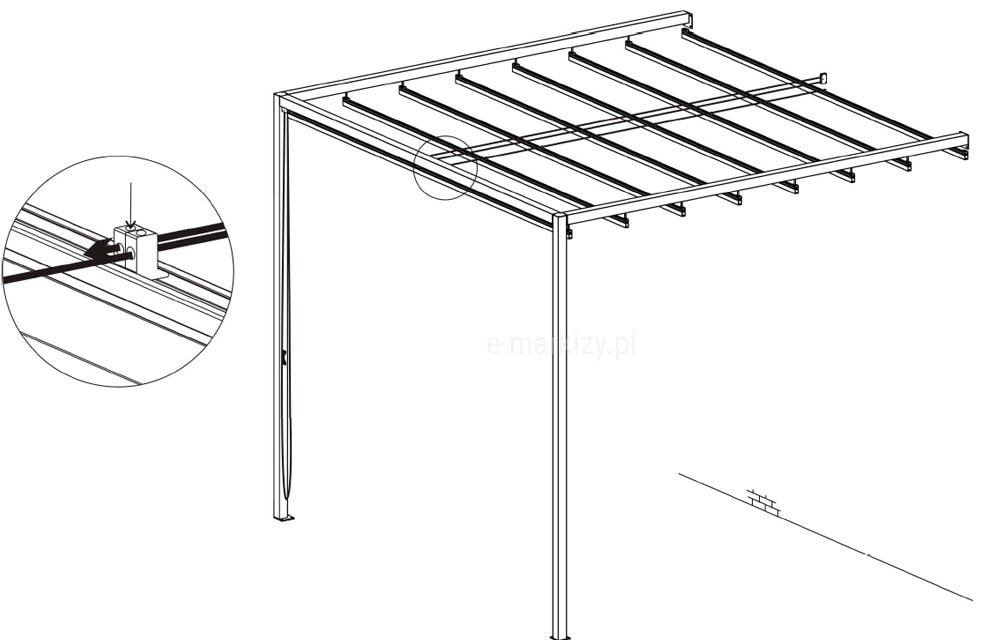

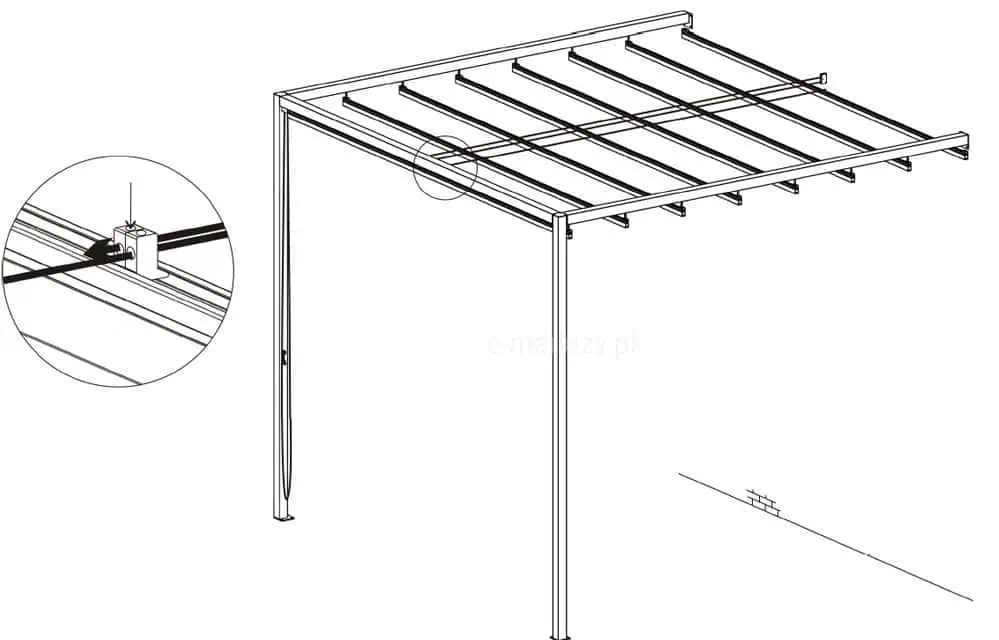

Rysunek techniczny ukazuje dziewiętnasty etap montażu pergoli Dragon, który koncentruje się na mocowaniu liny napędowej do belki przedniej konstrukcji. Główny schemat przedstawia kompletną, zamontowaną konstrukcję pergoli z widocznym systemem przesuwnych profili dachowych oraz pionową kolumną, wzdłuż której przebiega lina. W okręgu pomocniczym znajduje się szczegółowe zbliżenie na mechanizm łączący, gdzie strzałki wskazują sposób prowadzenia liny przez specjalny uchwyt montażowy osadzony na profilu przednim, podkreślając precyzyjne umiejscowienie linki wewnątrz elementu zaciskowego.

17e. Montaż liny – zamocować linę do poprzeczki czołowej – Zablokować linę w drugim uchwycie poprzeczki czołowej tkaniny. – Sprawdzić czy pergola otwiera się i zamyka do końca i jest wystarczająco dużo liny do zaknagowania – Zawiązać solidny supeł na początku i końcu liny zaraz przy uchwytach liny oraz odciąć nadmiar liny.

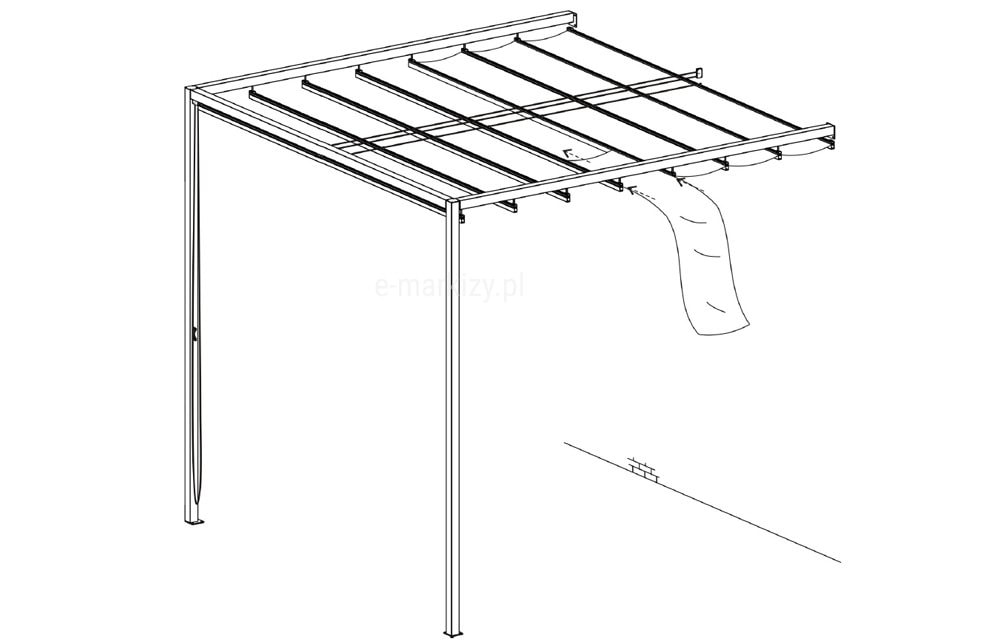

18. Zawiesić tkaninę – Ostrożnie i powoli wsunąć tkaninę w okrągłe kanały w parach poprzeczek tkaniny. – Nie ciągnąć gwałtownie ani szybko. – Podpierać swobodną tkaniną tak by wsuwała się w kanał prosto i bez zagięcia. – Przy zbyt gwałtownej operacji może dojść do rozdarcia tkaniny o rant profila.

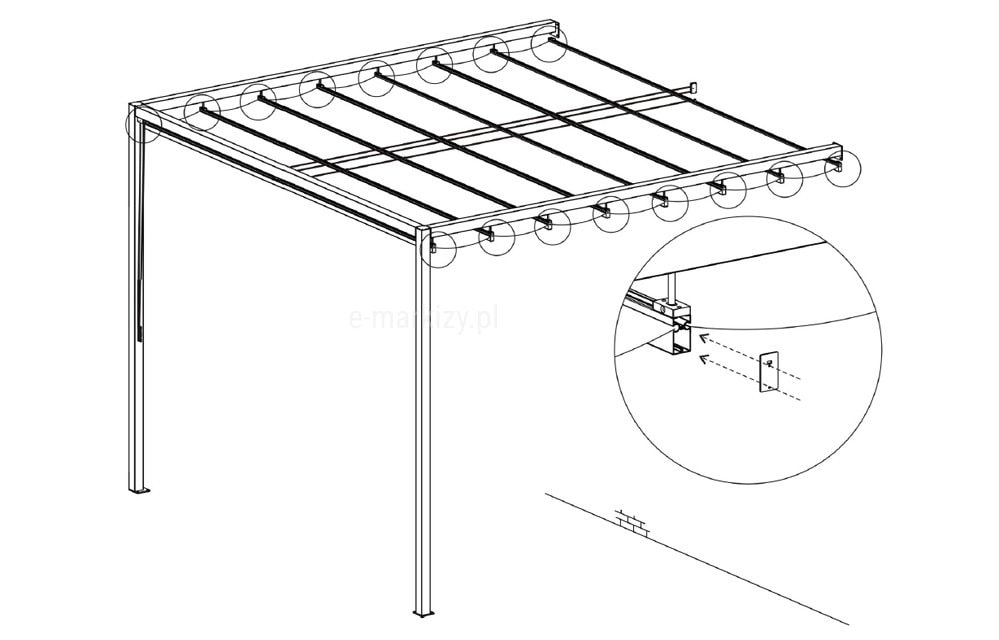

Rysunek techniczny przedstawia dwudziesty pierwszy etap montażu pergoli Dragon, obrazujący proces blokowania tkaniny zadaszenia. Ilustracja ukazuje szkielet konstrukcji z zamontowanym poszyciem, w którym zaznaczono w okręgach kluczowe punkty łączenia wzdłuż bocznych prowadnic. W dolnym, prawym powiększeniu szczegółowo zaprezentowano sposób instalacji elementu blokującego do profilu konstrukcyjnego, wykorzystując przerywane linie do wskazania prawidłowej orientacji i kierunku montażu komponentu. Schemat ten stanowi finalny instruktaż zabezpieczający poszycie w ramach systemu przesuwnego pergoli.

19. Zablokować tkaninę i zaślepić poprzeczki tkaniny – Wsunąć plastikowe kołki w kanały w tkaninie. – Wkęcić wkręty 4,8×38 w kołki znajdujące się wewnątrz tkaniny. – Przykręcić zaślepki poprzeczek tkaniny wkrętami 3×13.

Montaż daszka Dragon

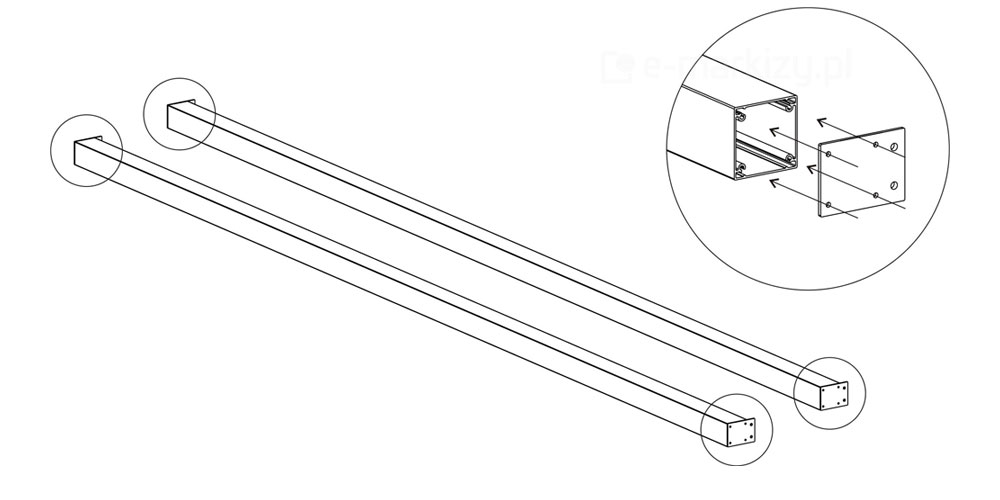

20a. Montaż daszka pergoli

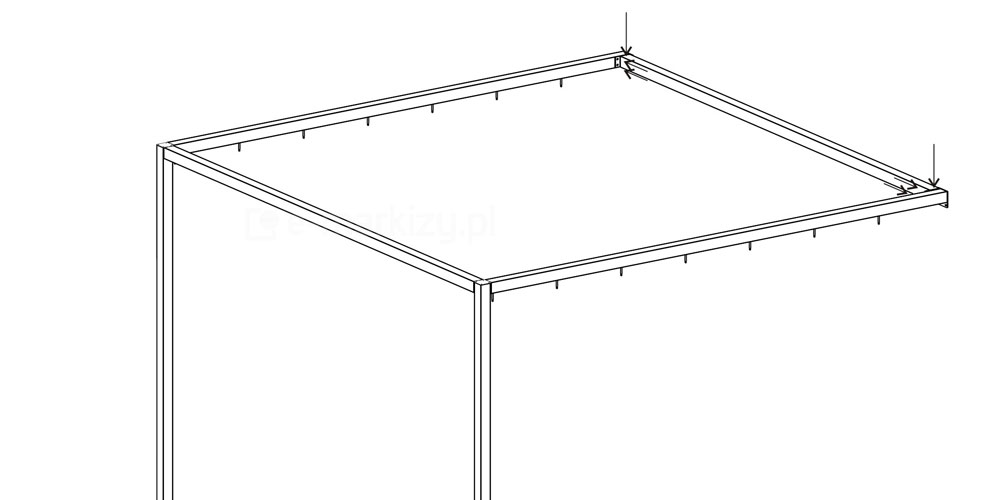

Rysunek techniczny przedstawia schemat montażu profilu wykańczającego daszek systemowy w pergoli Dragon, wykonany w formie liniowego szkicu na białym tle. Główny widok prezentuje górną ramę pergoli w wersji przyściennej, gdzie w tylnej części konstrukcji, przy miejscu styku z elewacją, zaznaczono strzałkami kierunkowymi sposób osadzenia podłużnego elementu maskującego. Trzy pionowe strzałki wskazują na konieczność wsunięcia profilu od góry w przygotowane prowadnice ramy, a dwie poziome strzałki w narożnikach precyzują docisk do bocznych krawędzi konstrukcji. Całość ramy wyposażona jest w regularnie rozmieszczone od spodu trzpienie montażowe, które służą do podwieszenia tkaniny zadaszenia. Grafika służy jako instrukcja poprawnego domknięcia górnej osłony mechanizmu, zapewniając szczelność i estetyczne wykończenie systemu od strony ściany budynku.

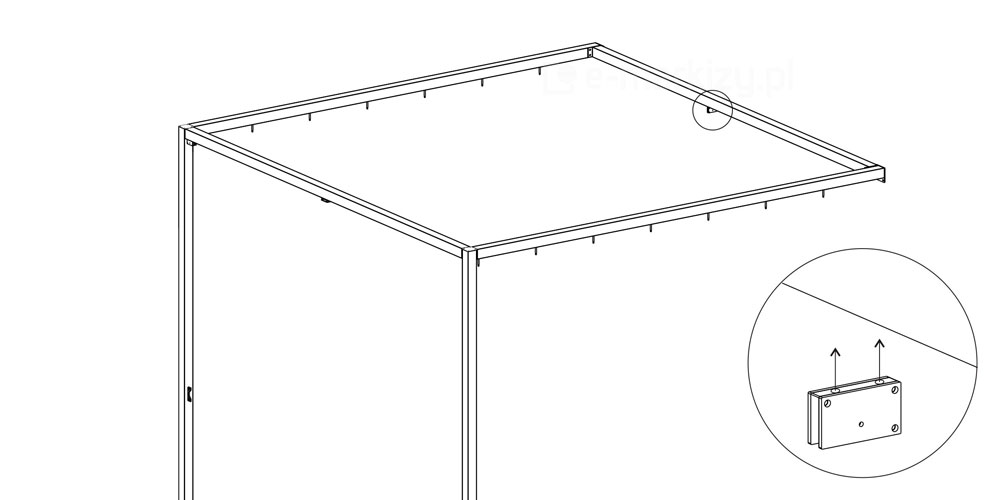

20b. Montaż daszka pergoli – Zamocować belki daszka do konstrukcji

Rysunek techniczny przedstawia schemat montażu profilu zamykającego lub wspornika daszka w konstrukcji pergoli Dragon, wykonany w formie czarno-białego szkicu liniowego na białym tle. Główny widok ukazuje górną ramę pergoli w wersji przyściennej, na której wzdłuż bocznych krawędzi rozmieszczono w regularnych odstępach punkty montażowe skierowane pionowo w dół. W prawym górnym rogu ramy zaznaczono okręgiem kluczowe miejsce montażu, które zostało powiększone w formie detalu w dolnej części grafiki. Detal ten prezentuje niewielki, prostokątny element montażowy z dwoma otworami na śruby w górnej krawędzi oraz jednym centralnym otworem na przedniej płaszczyźnie. Dwie pionowe strzałki wskazują kierunek osadzenia tego komponentu od spodu profilu ramy, co ma na celu przygotowanie stabilnego punktu oparcia dla dalszych elementów systemu osłonowego.

20c. Montaż daszka pergoli – Zamocować blok belki do belek daszka

Rysunek techniczny przedstawia schemat montażu osłony (daszka systemowego) na konstrukcji pergoli Dragon w widoku aksonometrycznym na białym tle. Główny szkic obrazuje szkielet pergoli przyściennej z zamontowanymi profilami poprzecznymi zadaszenia, nad którymi w tylnej części, przy miejscu montażu do elewacji, umieszczono panel osłonowy. W prawym dolnym rogu grafiki znajduje się powiększony detal w okręgu, przedstawiający przekrój boczny systemu osłony. Na detalu widoczny jest profil maskujący o płaskiej powierzchni, pod którym znajduje się pakiet złożonej tkaniny ułożonej w gęste pętle. Materiał jest podwieszony na systemowych wózkach jezdnych zintegrowanych z prowadnicą. Dwustronna strzałka wymiarowa nad panelem osłonowym wskazuje całkowitą szerokość daszka, który przykrywa mechanizm i tkaninę, chroniąc je przed wpływem warunków atmosferycznych po całkowitym zwinięciu zadaszenia.

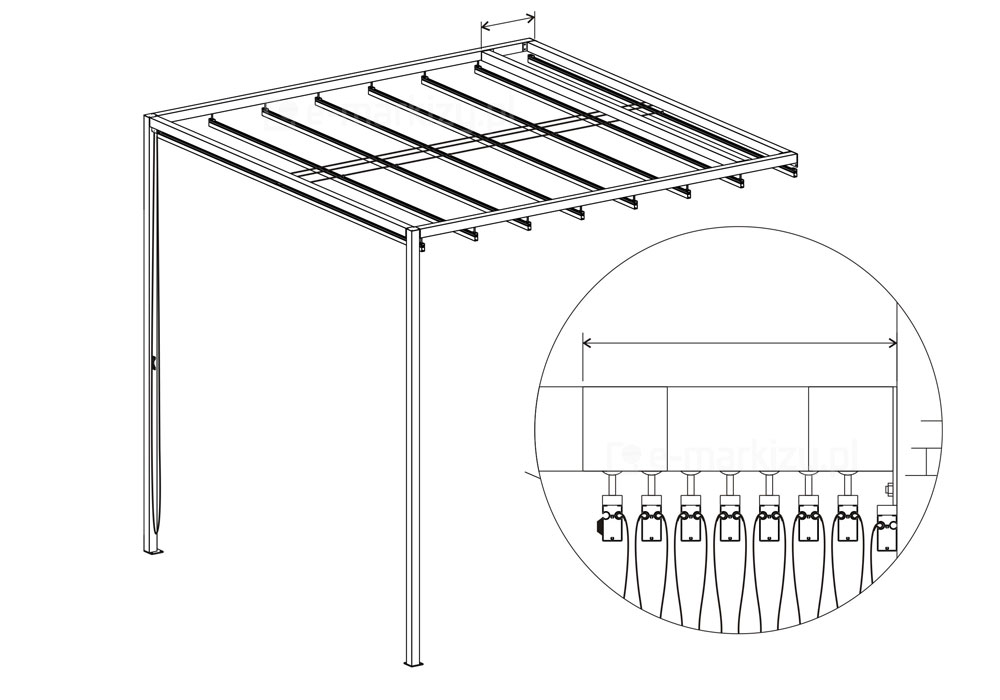

20d. Montaż daszka pergoli

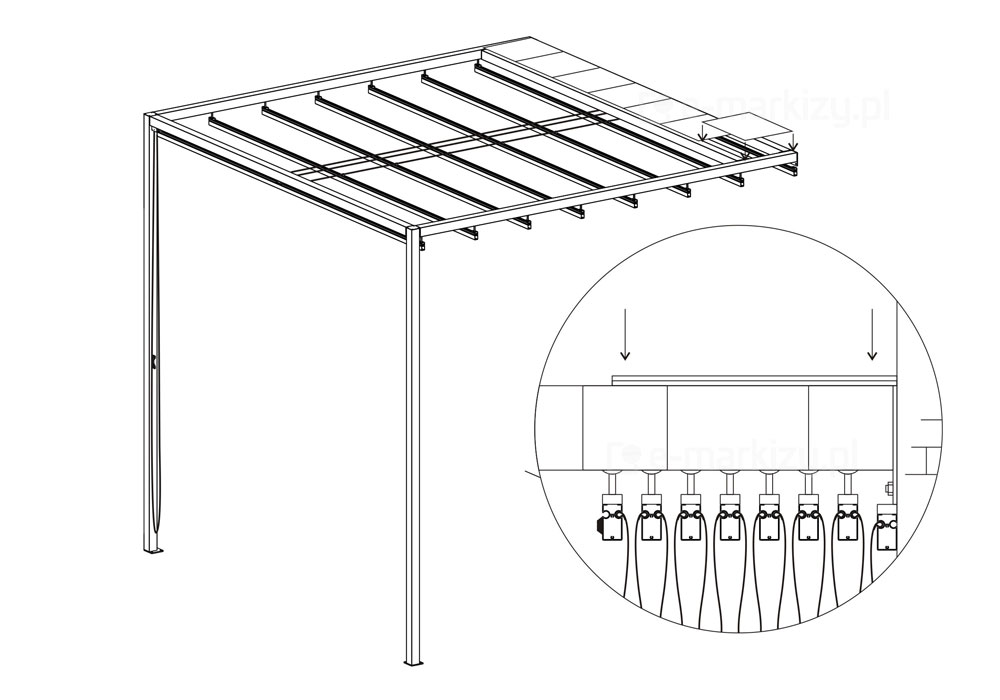

Rysunek techniczny przedstawia kolejny etap montażu daszka systemowego pergoli Dragon, wykonany w formie czarno-białego szkicu na białym tle. Główna grafika ukazuje konstrukcję pergoli przyściennej z zamontowaną częścią paneli osłonowych w tylnej sekcji ramy. Jeden z paneli, znajdujący się na skraju, jest uniesiony, co obrazują strzałki pomocnicze wskazujące kierunek jego osadzenia na profilach prowadzących. W dolnej części grafiki znajduje się powiększony detal w okręgu, prezentujący przekrój boczny mechanizmu. Na detalu widoczny jest płaski profil daszka, który jest nakładany pionowo w dół, co zaznaczono dwiema prostymi strzałkami. Pod daszkiem znajduje się złożony pakiet tkaniny poszycia, podwieszony na systemowych wózkach jezdnych. Schemat precyzyjnie ilustruje końcową fazę zabezpieczania mechanizmu zwijania tkaniny poprzez montaż osłon zewnętrznych.

20e. Montaż daszka pergoli – Przykręcić od góry arkusze blachy daszka do belek daszka pergoli

Instrukcja ogólna

– Dopilnuj, aby produkt był montowany przez wykwalifikowany personel.
– Nie modyfikuj w żaden sposób konstrukcji markizy.
– Nie stój pod zamontowaną markizą dopóki trwają prace konserwacyjne lub montaż.
– Stosuj się do norm i regulacji prawnych dotyczących bezpieczeństwa w pracy, kiedy przystępujesz do prac montażowych i konserwacyjnych.
– Zabezpiecz/zawiąż line po uzyciu napędu manualnego.
– Nie używaj otwartego ognia w pobliżu markizy.
– Używaj dodatkowej regulacji ręcznej w markizach zasilanych elektrycznie tylko w nagłych wypadkach.
– Nie obciążaj konstrukcji markizy.
– Zwiń markizę w obliczu zapowiadanych złych warunków pogodowych takich jak: deszcz, wiatr, śnieg lub grad.

Właściwe użytkowanie

Markiza została zaprojektowana by chronić przed światłem słonecznym. Jest ona dostarczona z systemem otwierająco/zamykającym, który umożliwia użytkownikowi rozwijanie i zwijanie jej w miarę potrzeb.
– W przypadku sterowania ręcznego, system złożony jest z bloczków, knagi oraz liny.
– Poprzez pociąganie liny w obie strony markiza jest rozwijana lub zwijana.
– W przypadku markiz ze sterowaniem ręcznym, rozwijając markizę należy jedynie tak do momentu jak lina zostanie naprężona.
– W przypadku napędu elektrycznego, system złożony jest z silnika elektrycznego oraz przełącznika sterującego (może być to przełącznik naścienny, pilot radiowy i/lub automatyka pogodowa).
Markiza nie została zaprojektowana dla innych przeznaczeń (takich jak ochrona przed innymi czynnikami atmosferycznymi).

Informacje o zasilaniu elektrycznym

Jeśli markiza wyposażona jest w silnik elektryczny lub oświetlenie do instrukcji dołączone są:
– Schemat układu elektrycznego do użycia podczas montażu, wraz z instrukcją.
– Certyfikacja podzespołów elektrycznych dostarczonych z markizą.
– Zawsze odłączaj zasilanie z zasilanych elektrycznie markiz przed przystąpieniem do konserwacji.
– Przełączniki powinny być umieszczone w miejscu z którego widać markizę w każdym położeniu ruchu.
– Przełączniki powinny być umieszczone z dala od ruchomych części.
– Przełączniki powinny być umieszczone na wysokościach zgodnych z przepisami dotyczącymi osób niepełnosprawnych (zazwyczaj mniej niż 1,30 m).
– W przypadku, kiedy ręczne sterowanie jest również możliwe powinno znajdować się ono na wysokości poniżej 1,80 m.
– Przechowuj przełączniki zasilania elektrycznego z dala od dzieci.
– Jeżeli przełączniki umieszczone są na zewnątrz to powinny mieć stopień ochronny minimalnie IP55.
W przypadku montażu w terenie o dużym nasileniu wiatru, narażonym na częste awarie zasilania, zalecamy zastosowanie urządzenia do ręcznej regulacji lub zastępczego źródła zasilania. W przypadku zasłon zewnętrznych, które mogą być uruchomione z miejsca poza zasięgiem widzenia wyrobu, użytkownik powinien podjąć odpowiednie środki organizacyjne zapobiegające uruchomieniu zasłony podczas prowadzonych w pobliżu czynności remontowo-konserwacyjnych, takich jak np: czyszczenie okien lub ścian.

Zastosowanie liny do zwijania i rozwijania markizy

– Odwiązać linę z knagi.
– Ciągnąc linę po wewnętrznej stronie markizy rozwijając tkaninę do momentu oporu.
– Ciągnąc linę po zewnętrznej stronie markizy zwijając tkaninę do momentu oporu.
– Po zakończonej operacji zabezpieczyć napiętą linę, okręcając line kilkukrotnie wokół knagi.

Skontrolować markizę po montażu

Kiedy montaż jest zakończony dokonaj kontroli pracy markizy oceniając:
– Działanie (ręczne lub elektryczne).
– Stabilność.
– Ograniczenia zatrzymania.

Uruchomienie

W czasie uruchamiania w zasięgu markizy nie powinny znajdować się żadne osoby. Należy usunąć wszelkie przedmioty znajdujące się pod markizą i na drodze jej ruchu. Z pilota zdalnego sterowania można korzystać tylko w momencie gdy użytkownik widzi markizę w całym zakresie jej ruchu. Wszelkie urządzenia sterujące powinny być przechowywane poza zasięgiem dzieci.
