Pergola Drewniana Juko Przyścienna Pomiar i Dane Techniczne

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

Poniżej znajdziesz szczegółowe wskazówki jak prawidłowo zmierzyć pergolę drewniana Juko ścienną do zamówienia. Prezentujemy także szczegóły budowy konstrukcji pergoli w zależności od jej wymiarów całkowitych. Przy szerokości do 5 m pergola posiada dwie podpory. Konstrukcje, których wymiary pergoli drewnianej przekraczają szerokość 5m, wsparte są na trzech podporach.

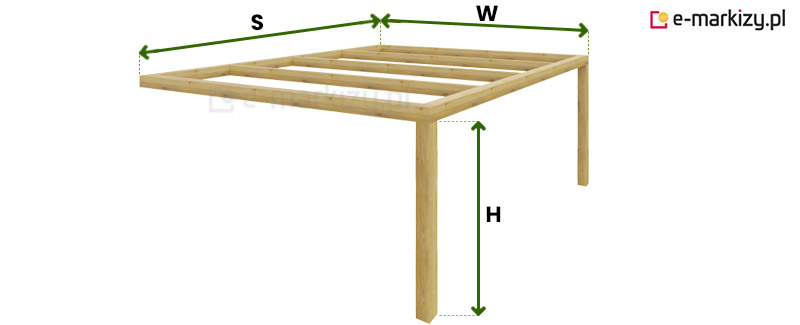

Pergola Drewniana Juko Przyścienna Pomiar: Wizualizacja techniczna prezentująca schemat wymiarowania przyściennej pergoli drewnianej Juko na białym tle. Model z jasnego, naturalnego drewna został opatrzony trzema zielonymi strzałkami wymiarowymi, które definiują kluczowe parametry konstrukcji za pomocą oznaczeń literowych. Strzałka pionowa przy przednim słupie nośnym została oznaczona literą H, wskazującą na wysokość podpory pergoli. Dwie strzałki poziome na poziomie ażurowego zadaszenia określają gabaryty górnej ramy: litera S oznacza szerokość boku pergoli, natomiast litera W wskazuje na wysięg (odległość od ściany). Konstrukcja składa się z sześciu pionowych słupów oraz ramy dachowej z pięcioma poprzecznymi belkami wewnętrznymi. Całość grafiki ma charakter instruktażowy i służy do zrozumienia proporcji oraz sposobu pomiaru konstrukcji ogrodowej.
Do szerokości 500cm

Pergola Drewniana Juko Przyścienna Pomiar

S=szerokość całkowita pergoli (50-500cm)
W=wysięg pergoli drewnianej (50-400cm)
H=wysokość podpór pergoli
H standard=260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Do szerokości 5,1m, pergola posiada 2 podpory.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

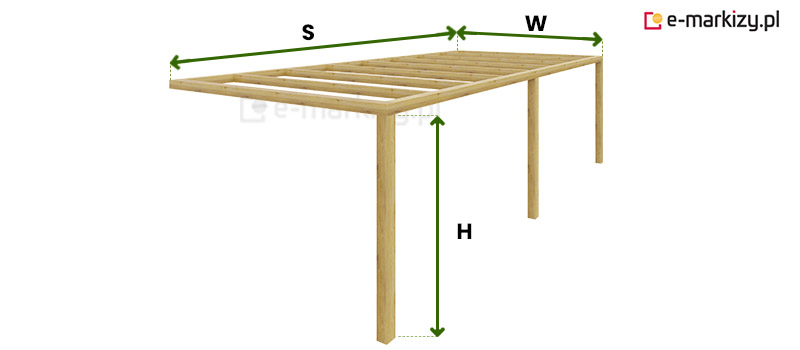

Schematyczna wizualizacja konstrukcji nowoczesnej pergoli drewnianej przedstawiona na białym tle w ujęciu perspektywicznym od dołu. Struktura wykonana jest z jasnego drewna o naturalnym usłojeniu i składa się z trzech pionowych słupów wsporczych oraz górnej ramy zadaszenia. Słupy o kwadratowym przekroju podtrzymują poziomą belkę czołową, na której opierają się poprzeczne krokwie tworzące ażurowy dach. Na grafice naniesiono zielone strzałki wymiarowe z oznaczeniami literowymi w kolorze czarnym, które definiują kluczowe parametry techniczne obiektu. Litera S określa całkowitą szerokość frontu pergoli, litera W wskazuje wysięg, czyli głębokość konstrukcji mierzoną od belki czołowej do końca krokwi, natomiast litera H wyznacza wysokość całkowitą podpory, od podłoża do dolnej krawędzi ramy dachowej. Całość prezentuje minimalistyczny projekt ogrodowy przeznaczony do montażu przyściennego.
Powyżej szerokości 500cm

Wymiary Pergoli Drewnianej Ściennej

S=szerokość całkowita pergoli (501-700cm)
W=wysięg pergoli drewnianej (50-400cm)
H=wysokość podpór pergoli
H standard=260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Konstrukcja powyżej 5,11m wsparta jest na 3 podporach.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

Pergola Drewniana Juko Przyścienna Dane Techniczne

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

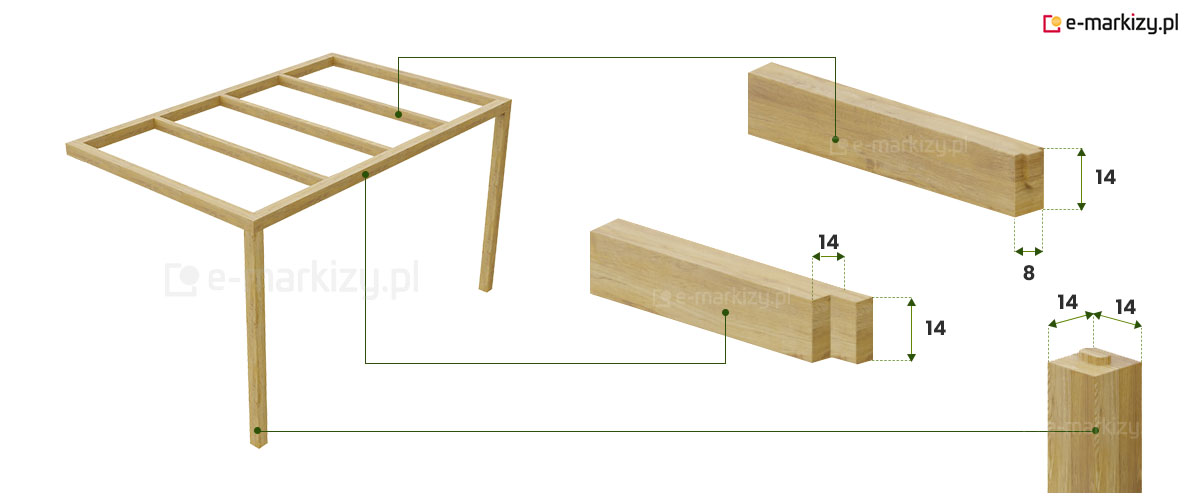

Schemat techniczny prezentujący szczegółowe wymiary i sposób frezowania elementów konstrukcyjnych drewnianej pergoli Juko na białym tle. Po lewej stronie grafiki znajduje się poglądowy model pergoli wspartej na dwóch słupach, od którego odchodzą zielone linie wskazujące na konkretne detale po prawej stronie. Górny detal przedstawia zakończenie belki wewnętrznej ramy o wysokości 14 cm i szerokości 8 cm. Środkowy detal ukazuje zakończenie wzdłużnej belki ramy z precyzyjnym wycięciem o wysokości 14 cm i szerokości 14 cm, przygotowanym do montażu zakładkowego. Dolny detal prezentuje przekrój pionowego słupa podporowego o wymiarach 14 na 14 cm, zakończonego wystającym czopem montażowym. Wszystkie elementy wykonane są z jasnego drewna o naturalnym usłojeniu, a czarne cyfry przy liniach wymiarowych precyzyjnie określają parametry techniczne poszczególnych komponentów w centymetrach.

Rozstaw i ilość belek

Poniżej prezentujemy, jak kształtuje się rozstaw i ilość belek w zależności od szerokości konstrukcji. Belek krokwiowych może być od 2 do 5szt. W razie potrzeby, każdą konstrukcję możemy indywidualnie dopasować i skonfigurować wedle potrzeb. Potrzebujesz więcej belek lub belki o nietypowych przekrojach? To nie problem. Skontaktuj się z nami a my dopasujemy konstrukcję pod twoje potrzeby.

Wyceń pergolę Juko Przyścienną Zobacz film z montażu

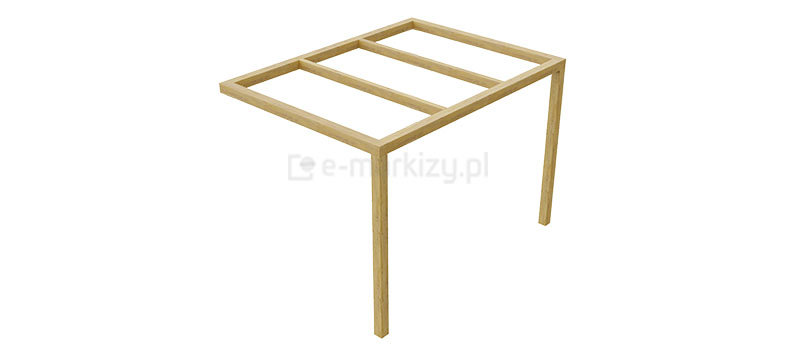

Wizualizacja drewnianej pergoli przyściennej Juko o kompaktowych wymiarach, przedstawiona w rzucie izometrycznym na białym tle. Konstrukcja wykonana z litego drewna o jasnym zabarwieniu składa się z dwóch pionowych słupów nośnych podpierających zewnętrzną krawędź ramy dachowej. Górna część zadaszenia ma formę prostokątnego stelaża, wewnątrz którego zamontowano dwie poprzeczne belki wzmacniające, rozmieszczone w regularnych odstępach. Brak tylnych podpór pionowych oraz otwarte zakończenia belek poprzecznych po lewej stronie precyzyjnie wskazują na techniczne przeznaczenie modelu do montażu bezpośrednio do fasady budynku. Render eksponuje surowy, minimalistyczny design oraz naturalną teksturę oszlifowanych elementów drewnianych.
– Przy szerokości od 0 do 4m stosujemy 2 belki wewnętrzne i 2 podpory
Schemat techniczny w formie rzutu z góry na konstrukcję drewnianej ramy dachowej pergoli, służący jako instrukcja doboru elementów dla najmniejszych wariantów wymiarowych. Na białym tle zaprezentowano prostokątny obrys zewnętrzny wykonany z jasnych belek, wewnątrz którego umieszczono dwie poprzeczne belki wewnętrzne, ponumerowane cyframi 1 oraz 2. Całość ramy jest precyzyjnie zwymiarowana zielonymi liniami pomocniczymi: litera S oznacza szerokość zewnętrzną konstrukcji, natomiast litera W definiuje jej głębokość. W lewym górnym rogu grafiki znajduje się żółte koło z cyfrą 1. Pod schematem umieszczono informację techniczną określającą, że przy szerokości S mieszczącej się w przedziale od 0 do 4 metrów, w systemie zadaszenia stosuje się dokładnie 2 belki wewnętrzne. Rysunek techniczny w sposób czytelny obrazuje minimalną konfigurację szkieletu nośnego dla wąskich zabudów tarasowych.
Wizualizacja szkieletu drewnianej pergoli przyściennej juko w rzucie izometrycznym na białym tle. Konstrukcja wykonana z litego, jasnego drewna posiada dwa pionowe słupy nośne wspierające dłuższą krawędź prostokątnej ramy dachowej. Wewnątrz ramy zamontowano trzy poprzeczne belki wzmacniające, rozmieszczone w równych odstępach, co przygotowuje strukturę pod montaż zadaszenia. Brak słupów po lewej stronie konstrukcji oraz otwarte zakończenia belek poprzecznych wskazują na techniczne przeznaczenie modelu do montażu bezpośrednio do ściany budynku. Render precyzyjnie eksponuje naturalną strukturę drewna oraz geometryczną prostotę nowoczesnego zadaszenia tarasowego w wersji kompaktowej.
– Przy szerokości od 4,01 do 4,70m stosujemy 3 belki wewnętrzne i 2 podpory
Schemat techniczny przedstawiony jako rzut z góry na prostokątną ramę pergoli, definiujący standardy konstrukcyjne dla określonego przedziału szerokości. Na białym tle widoczny jest obrys zewnętrzny z jasnego drewna, wewnątrz którego zamontowano trzy poprzeczne belki wewnętrzne, ponumerowane cyframi od 1 do 3. Całość jest precyzyjnie zwymiarowana przy użyciu zielonych linii pomocniczych: litera S oznacza szerokość zewnętrzną, a litera W określa głębokość ramy. W lewym górnym rogu umieszczono żółte koło z cyfrą 2. Pod rysunkiem znajduje się jasny komunikat techniczny informujący, że przy szerokości S mieszczącej się w zakresie od 4,01 do 4,7 m, w konstrukcji dachu należy zastosować dokładnie 3 belki wewnętrzne. Grafika służy jako wizualna instrukcja doboru komponentów nośnych w zależności od gabarytów produktu.

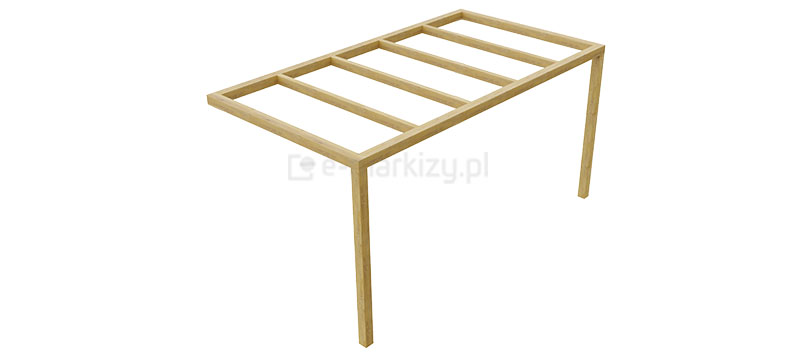

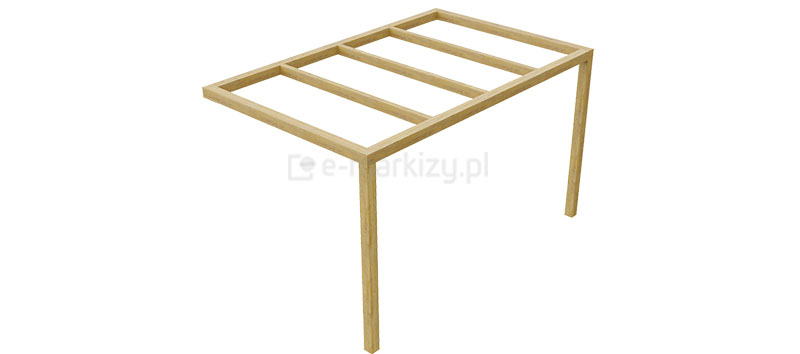

Wizualizacja drewnianej pergoli tarasowej Juko w wariancie przyściennym, zaprezentowana na białym tle w ujęciu perspektywicznym. Konstrukcja wykonana z jasnego drewna o widocznym usłojeniu składa się z dwóch pionowych słupów nośnych wspierających zewnętrzną krawędź ramy. Górna część zadaszenia to prostokątny szkielet z pięcioma poprzecznymi belkami wewnętrznymi, które są rozmieszczone równolegle w regularnych odstępach. Brak tylnych podpór oraz otwarta struktura ramy po lewej stronie wskazują na techniczne przystosowanie modelu do stabilnego montażu bezpośrednio do elewacji budynku. Całość prezentuje surowy stan techniczny produktu, eksponując precyzję wykończenia krawędzi oraz modułowy charakter systemu.
– Przy szerokości od 4,71 do 5m stosujemy 4 belki wewnętrzne i 2 podpory
Schemat techniczny w formie rzutu z góry na konstrukcję drewnianej ramy pergoli, określający wytyczne montażowe dla konkretnego przedziału wymiarowego. Na rysunku przedstawiono prostokątny obrys zewnętrzny wykonany z jasnych belek, wewnątrz którego umieszczono cztery poprzeczne belki wewnętrzne, ponumerowane kolejno od 1 do 4. Całość konstrukcji jest zwymiarowana za pomocą zielonych linii pomocniczych: szerokość zewnętrzna oznaczona jest literą S, natomiast głębokość literą W. W lewym górnym rogu znajduje się żółty znacznik z cyfrą 3. Pod grafiką umieszczono jednoznaczną informację techniczną, że przy szerokości S mieszczącej się w przedziale od 4,71 do 5 metrów, w systemie zadaszenia należy zastosować dokładnie 4 belki wewnętrzne. Rysunek służy jako precyzyjna instrukcja rozmieszczenia elementów nośnych dla określonych parametrów gabarytowych produktu.

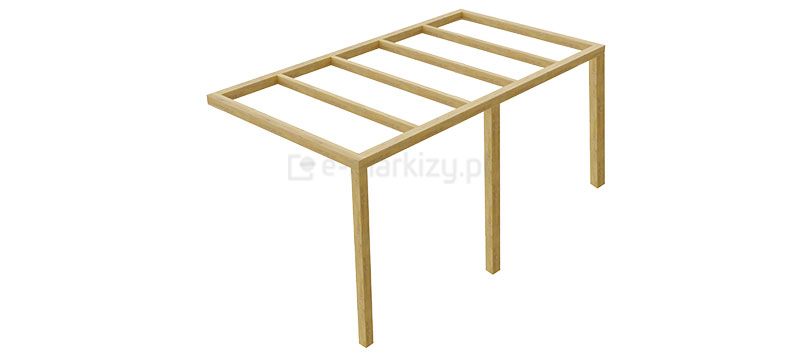

Wizualizacja drewnianej pergoli przyściennej wykonanej z jasnego drewna, zaprezentowana na jednolitym białym tle w rzucie izometrycznym. Konstrukcja charakteryzuje się specyficznym układem podpór, posiadając trzy pionowe słupy nośne ustawione w jednej linii po prawej stronie oraz wzdłuż środkowej osi, podczas gdy lewa strona ramy pozostaje otwarta, przygotowana do montażu bezpośrednio do elewacji budynku. Górna część zadaszenia składa się z prostokątnej ramy wzmocnionej czterema poprzecznymi belkami wewnętrznymi, które tworzą stabilny szkielet pod poszycie. Jasnobrązowa powierzchnia drewna z delikatnym rysunkiem słojów oraz brak dodatkowych ozdobników podkreślają techniczny i nowoczesny charakter tego modułowego rozwiązania architektonicznego.
– Przy szerokości od 5,01 do 5,50m stosujemy 4 belki wewnętrzne i 3 podpory
Rysunek techniczny przedstawiający schematyczny rzut od góry na konstrukcję zadaszenia pergoli Juko, służący jako graficzna instrukcja wymiarowania. Grafika prezentuje prostokątną ramę konstrukcyjną wykonaną z belek o jasnobrązowej, drewnianej kolorystyce, osadzoną na czystym, białym tle. Całość dachu jest podzielona pionowo przez cztery równomiernie rozmieszczone belki wewnętrzne, pełniące funkcję krokwi, które zostały kolejno ponumerowane od lewej do prawej czarnymi cyframi 1, 2, 3 oraz 4. Szerokość całej konstrukcji została oznaczona na dole za pomocą poziomej, zielonej linii zakończonej obustronnie strzałkami oraz opisana centralnie położoną wielką literą S. Głębokość pergoli wskazuje pionowa, zielona linia ze strzałkami umieszczona po prawej stronie schematu, oznaczona wielką literą W. W lewym górnym rogu grafiki znajduje się żółty, okrągły znacznik z czarną cyfrą cztery. Pod rysunkiem technicznym umieszczono czytelny podpis wyjaśniający założenia konstrukcyjne o treści: „Przy szerokości od 5,01 do 5,5m stosujemy 4 belki wewnętrzne”, gdzie wartości liczbowe zostały wyróżnione pogrubioną czcionką.
Wizualizacja szkieletu drewnianej pergoli tarasowej juko w wariancie przyściennym o szerokości powyżej 5,5 metra, przedstawiona na białym tle. Model ukazuje jasnobrązową strukturę drewna składającą się z trzech pionowych słupów nośnych rozstawionych wzdłuż jednej krawędzi oraz długiej ramy górnej. Wewnątrz ramy zamontowano siedem poprzecznych belek dachowych w równych odstępach, co tworzy gęste ożebrowanie pod zadaszenie. Lewa strona konstrukcji pozbawiona jest pionowych podpór, co technicznie wskazuje na sposób montażu bezpośrednio do ściany budynku. Perspektywa izometryczna z góry pozwala na dokładną ocenę proporcji oraz czystości geometrycznej wszystkich elementów montażowych tego nowoczesnego zadaszenia.
– Przy szerokości od 5,51 do 7m stosujemy 5 belek wewnętrznych i 3 podpory
Schemat techniczny w formie rzutu z góry przedstawiający konstrukcję drewnianej ramy pergoli o dużej szerokości, prezentujący wytyczne montażowe dla określonego przedziału wymiarowego. Na rysunku widoczny jest prostokątny obrys zewnętrzny wykonany z jasnych belek, wewnątrz którego zamontowano pięć poprzecznych belek wewnętrznych, ponumerowanych kolejno od 1 do 5. Całość konstrukcji jest zwymiarowana za pomocą zielonych linii pomocniczych: szerokość zewnętrzna oznaczona jest literą S, natomiast głębokość (bok) literą W. W lewym górnym rogu znajduje się żółty znacznik z cyfrą 5. Pod grafiką umieszczono informację techniczną określającą, że przy szerokości S mieszczącej się w przedziale od 5,51 do 7 metrów, w systemie należy zastosować dokładnie 5 belek wewnętrznych. Rysunek służy jako precyzyjna instrukcja rozplanowania elementów nośnych dla najszerszych wariantów konstrukcji.

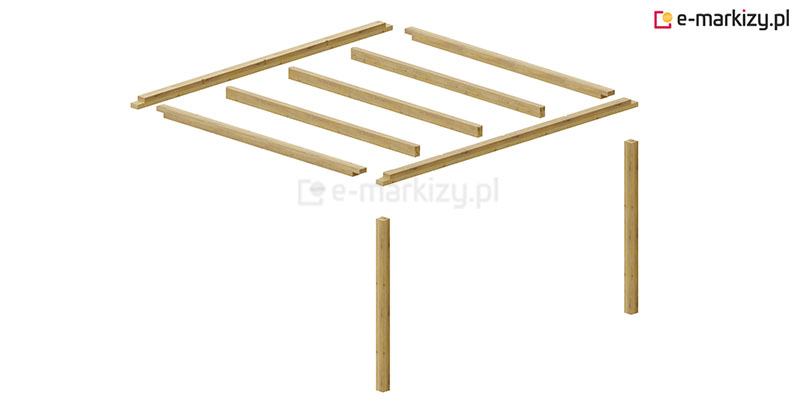

Widok izometryczny na białym tle prezentujący rozstrzelony schemat montażowy konstrukcji drewnianej pergoli Juko w wersji przyściennej. Grafika obrazuje sposób łączenia poszczególnych komponentów wykonanych z jasnego, naturalnego drewna sosnowego o widocznym usłojeniu. W dolnej części znajdują się dwa pionowe słupy nośne o kwadratowym przekroju, które stanowią podstawę dla ramy zadaszenia. Nad nimi unosi się szkielet dachu składający się z dwóch długich belek wzdłużnych z charakterystycznymi frezami na końcach oraz pięciu poprzecznych belek wewnętrznych. Elementy są rozmieszczone w przestrzeni tak, aby pokazać punkty styku i montażu zakładkowego, gdzie nacięcia w belkach idealnie pasują do siebie, tworząc sztywną, prostokątną konstrukcję. Całość wizualizacji ma charakter techniczny i instruktażowy, podkreślając prostotę budowy oraz precyzję wykończenia drewnianych belek o gładkich krawędziach.

Elementy masywnej konstrukcji pergoli drewnianej przyściennej

Masywna drewniana konstrukcja składająca się z elementów.

Widok przedstawia dwa masywne elementy konstrukcyjne, którymi są belki z naturalnego drewna klejonego przeznaczone do budowy obiektu takiego jak pergola drewniana. Belki mają jasny, ciepły odcień z widocznym usłojeniem i naturalną strukturą drewna. Na zbliżeniach zaprezentowano precyzyjne wycięcia stolarskie oraz wymiary techniczne naniesione za pomocą zielonych linii pomocniczych z grotami strzałek. Górna belka posiada nacięcie na końcu o głębokości czternastu cm i szerokości ośmiu centymetrów, natomiast dolna belka ukazuje profil o wysokości czternastu cm z wcięciem o szerokości czternastu cm. Solidny przekrój belek sugeruje wysoką stabilność i wytrzymałość całej konstrukcji ogrodowej. W lewym dolnym rogu znajduje się czarny napis w języku polskim informujący o tym, że są to masywne i stabilne belki o dużym przekroju. Całość została ukazana na czystym, białym tle w rzucie izometrycznym, co pozwala dokładnie ocenić sposób przygotowania drewna do montażu.

Przekroje Belek Pergoli

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale obróbki stolarskiej elementów konstrukcyjnych, z których składa się pergola drewniana juko, skupiające się na precyzji wykonania połączeń. Na jasnym tle widoczne są dwa fragmenty belek z drewna o naturalnym usłojeniu, na których zaznaczono zielonymi okręgami miejsca poddane profesjonalnej obróbce. Podpis pod grafiką informuje, że jest to frezowanie wykonane techniką cyfrową, co gwarantuje idealne dopasowanie komponentów podczas montażu. Na dłuższej belce znajdującej się w górnej części zdjęcia widoczne jest podłużne frezowanie krawędziowe w środkowej sekcji oraz owalny otwór montażowy na jej zakończeniu. Poniżej umieszczono mniejszy fragment belki, który również posiada precyzyjnie wycięte, owalne gniazdo na jednym z końców. Wszystkie krawędzie drewna są starannie wygładzone i fazowane, co świadczy o wysokiej jakości wykończenia tej pergoli drewnianej oraz dbałości o detale konstrukcyjne zapewniające stabilność i estetykę całej budowli ogrodowej.

Frezowanie wykonane techniką cyfrową

Zdjęcie techniczne prezentujące detale konstrukcyjne elementów składowych pergoli drewnianej Juko wykonanej z drewna o jasnym odcieniu i widocznym usłojeniu. Na grafice zestawiono dwa kluczowe komponenty: poziomą belkę dachową wewnętrzną oraz pionową belkę podporową, ukazując precyzyjne zakończenia stolarskie umożliwiające ich stabilne połączenie. Po lewej stronie widoczna jest belka dachowa z wgłębieniem określonym jako frezowanie klinowe, które posiada pionowe nacięcie w strukturze drewna. Po prawej stronie przedstawiono górną część belki podporowej, na której wykonano frezowanie owalne w formie wystającego czopa o zaoblonych brzegach, dopasowanego kształtem do gniazda w belce poziomej. Oba elementy mają przekrój kwadratowy lub zbliżony do kwadratu, a ich krawędzie są delikatnie fazowane, co podkreśla nowoczesny i estetyczny charakter wykończenia tej pergoli drewnianej.

Belka podporowa oraz belka dachowa wewnętrzna

Belki frezowane klinowo i owalnie

Zdjęcie techniczne na białym tle prezentuje instrukcję montażu belek poprzecznych do ramy głównej, z których składa się pergola drewniana Juko. Na pierwszym planie widoczna jest długa belka konstrukcyjna z jasnego drewna klejonego, w której wykonano dwa precyzyjne, prostokątne nacięcia na górnej powierzchni. Do tych miejsc, za pomocą czarnych strzałek kierunkowych, dopasowane są dwie prostopadłe belki, których zakończenia posiadają charakterystyczne frezowanie klinowe. Detal ten, oznaczony zielonymi okręgami i podpisem, polega na pionowym wycięciu na czole belki, co umożliwia jej stabilne wsunięcie w przygotowane gniazdo. W lewym dolnym rogu znajduje się czarny napis w ramce Wsuń i Skręć z dodatkową strzałką, sugerujący prosty i intuicyjny sposób łączenia elementów szkieletu. Całość obrazu ma charakter informacyjny i rzemieślniczy, kładąc nacisk na wysoką jakość obróbki stolarskiej oraz systemowy charakter budowli ogrodowej.

Frezowanie klinowe „wsuń i wkręć”

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

Widok izometryczny rozsuwanego dachu tkaninowego dedykowanego do pergoli drewnianych, przedstawiony na czystym, jasnym tle. Konstrukcja składa się z systemu czarnych prowadnic oraz poprzecznych profili, pomiędzy którymi rozciągnięte jest jasne pokrycie z tkaniny, ułożone w regularne, delikatnie zwisające fałdy. Po lewej stronie widoczny jest mechanizm manualnego sterowania z linką zakończoną obciążnikiem, umożliwiający płynne rozsuwanie i zasuwanie zadaszenia. Całość prezentuje funkcjonalny system osłonowy w stanie częściowego rozłożenia, co obrazuje sposób pracy mechanizmu oraz estetykę wykończenia dachu w nowoczesnych konstrukcjach ogrodowych.

Opcjonalny rozsuwany dach tkaninowy

Zdjęcie techniczne prezentuje montaż pergoli drewnianej Juko. Na obrazie przedstawiono szczegóły konstrukcyjne oraz sposób montażu ramy, z której składa się pergola drewniana Juko wykonana z jasnego drewna o wyraźnym rysunku słojów. Na ilustracji wyróżniono trzy kluczowe aspekty łączenia belek za pomocą zielonych okręgów i linii wskazujących z opisami w języku polskim. Po lewej stronie wskazano frezowanie klinowe na zakończeniu poziomej belki krokwiowej, ukazując precyzyjne wycięcie ułatwiające stabilne osadzenie elementu. W górnej części grafiki prostokątna ramka obejmuje zakładkowy system łączenia, gdzie dwie poprzeczne belki nakładają się na siebie dzięki odpowiednio wyprofilowanym gniazdom, co zapewnia sztywność całej konstrukcji. Po prawej stronie na dole zaznaczono frezowanie owalne na szczycie pionowego słupa nośnego, które jest dopasowane do kształtu otworów w belkach poziomych. Całość kompozycji na białym tle ukazuje profesjonalne zacięcia ciesielskie, które pozwalają na bezśrubowy montaż głównych elementów szkieletu, podkreślając techniczną precyzję wykonania elementów architektury ogrodowej.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

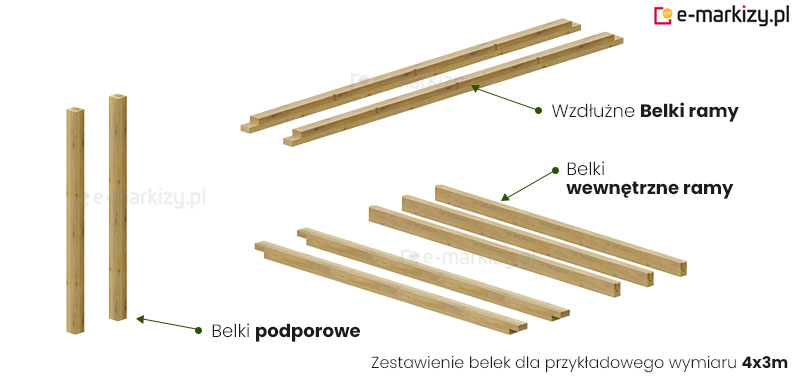

Rysunek techniczny przedstawiający zestawienie poszczególnych elementów konstrukcyjnych drewnianej pergoli Juko w wersji przyściennej dla przykładowego wymiaru 4x3 metry, zaprezentowany na białym tle. Grafika dekonstruuje budowlę na trzy główne grupy komponentów wykonanych z jasnego drewna, które zostały opatrzone podpisami z zielonymi liniami pomocniczymi. W lewej części obrazu widoczne są ustawione pionowo dwie belki podporowe o kwadratowym przekroju. W górnej części środkowej sekcji znajdują się dwie długie wzdłużne belki ramy z charakterystycznymi frezami na końcach, umożliwiającymi montaż zakładkowy. Poniżej umieszczono trzy krótsze belki wewnętrzne ramy, które pełnią funkcję krokwi dachowych, również posiadających nacięcia montażowe na końcach. Pod nimi znajdują się dwie krótsze belki ramy. Każdy element wykazuje naturalną teksturę drewna z delikatnym usłojeniem. W dolnej części grafiki znajduje się czarny napis informujący o zestawieniu belek dla przykładowego wymiaru, co pozwala na wizualne zrozumienie budowy modułowej systemu.

Zestawienie belek dla Pergoli drewnianej ściennej

Zestawienie belek dla przykładowego wymiaru 4x3m:
Belki podporowe – 2szt.
Wzdłużne belki ramy – 2szt.
Belki wewnętrzne ramy – 5szt.:
w tym 2szt. belka z systemem klinowym płaskim i 3szt. z frezowaniem klinowym.

Wizualizacja techniczna prezentująca montaż ramy dachowej drewnianej pergoli Juko, ukazana z niskiej perspektywy na białym tle. Grafika przedstawia proces składania zadaszenia, gdzie prostokątna rama zewnętrzna z jasnego drewna jest uzupełniana o belki poprzeczne. Trzy wewnętrzne krokwie są pokazane w trakcie osadzania – dwie z nich spoczywają już na bocznych krawędziach ramy, natomiast trzecia jest lekko wysunięta, co obrazuje sposób ich dopasowania. Wszystkie elementy konstrukcyjne wykonane są z litego drewna o naturalnym, słomkowym odcieniu z widocznymi słojami i mają gładkie, precyzyjnie wykończone krawędzie o kwadratowym lub prostokątnym przekroju. Widok ten podkreśla prostotę systemu montażowego oraz modułowy charakter górnej części konstrukcji bez pionowych słupów podporowych.

Zakładkowy system łączenia dla pergoli drewnianej przyściennej

Belki główne zewnętrzne (Belki podporowe) łączone są poprzez zakładkowy system łączenia. Belki o przekroju: 14x14cm.
Belki wewnętrzne ramy z frezowaniem klinowym. Belki o przekroju: 14x8cm.
