Pergola Drewniana Juko Wolnostojąca Pomiar

S=szerokość całkowita pergoli (50-500cm)
W=wysięg pergoli drewnianej (50-400cm)
H=wysokość podpór pergoli
H standard=260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Do szerokości 5,1m pergola posiada 4 podpory.

Schematyczna wizualizacja drewnianej konstrukcji pergoli ogrodowej wolnostojącej Juko na białym tle, przedstawiająca sposób wymiarowania jej szkieletu. Konstrukcja składa się z sześciu pionowych słupów nośnych o kwadratowym przekroju, na których wspiera się górna rama z poprzecznymi belkami dachowymi ułożonymi w regularnych odstępach. Całość wykonana jest z drewna o jasnym, naturalnym odcieniu. Na grafice naniesiono trzy zielone linie pomocnicze zakończone strzałkami, opisane wielkimi literami, które definiują kluczowe parametry techniczne. Litera S, umieszczona nad dłuższą krawędzią dachu, oznacza szerokość frontową konstrukcji wspartej na trzech słupach. Litera W, znajdująca się nad boczną krawędzią, wskazuje głębokość - tzw. wysięg pergoli. Litera H została umieszczona przy pionowej linii wyznaczającej wysokość całkowitą słupa, mierzoną od podłoża do dolnej krawędzi ramy dachowej. Perspektywa zdjęcia pozwala na jednoczesny wgląd w układ belek dachowych oraz rozstawienie wszystkich elementów podporowych.

Powyżej szerokości 500cm

Wymiary Pergoli Drewnianej Ściennej

S=szerokość całkowita pergoli (501-700cm)
W=wysięg pergoli drewnianej (50-400cm)
H=wysokość podpór pergoli
H standard=260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Konstrukcja powyżej 5,11m wsparta jest na 6 podporach.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

Pergola Drewniana Juko Wolnostojąca Dane Techniczne budowa pergoli

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

Sprawdź szczegóły budowy i systemu łączenia elementów pergoli drewnianej Juko wolnostojącej. Pergola w standardzie posiada określoną liczbę krokwi dachowych, w zależności od wymiaru jej szerokości. Możliwe jest dołożenie dodatkowych elementów konstrukcji – na przykład dodatkowej podpory czy krokwi dachowej. Wystarczy, że w konfiguratorze zaznaczysz opcję dodatkowych elementów lub napiszesz do nas maila, wówczas wycenimy pergolę drewnianą Juko skrojoną według Twoich potrzeb.

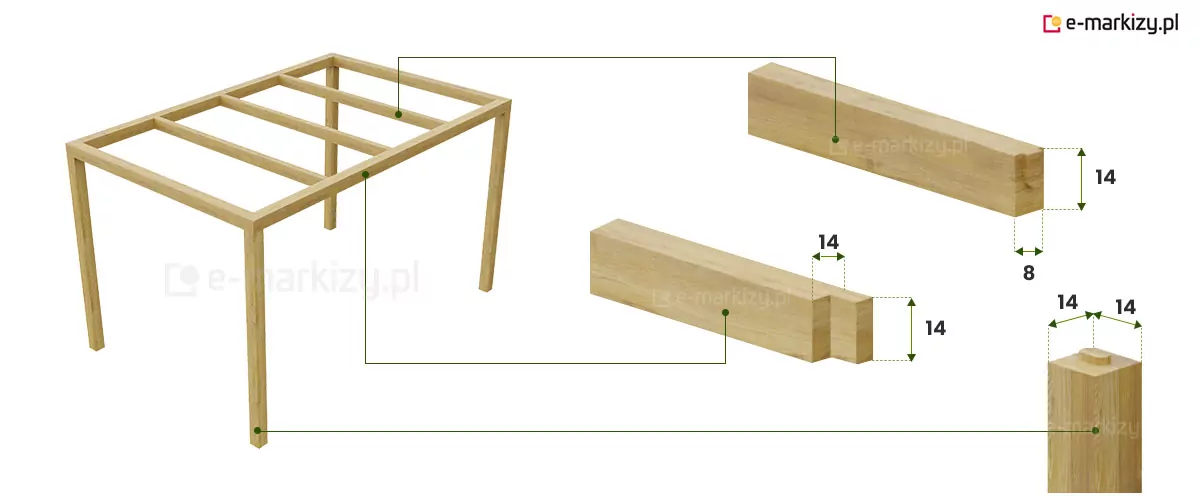

Techniczny schemat konstrukcyjny pergoli drewnianej Juko wolnostojącej zawierający szczegółowe detale montażowe oraz wymiary poszczególnych elementów. Po lewej stronie grafiki znajduje się poglądowy model całej pergoli, od którego odchodzą linie pomocnicze prowadzące do zbliżeń detali po prawej stronie. Górne zbliżenie pokazuje belkę poprzeczną - krokiew o wysokości 14 jednostek i szerokości 8 jednostek, środkowe zbliżenie prezentuje belkę z wyfrezowanym gniazdem montażowym o boku 14 jednostek, natomiast dolne zbliżenie obrazuje czubek słupa pionowego z czopem montażowym o wymiarach podstawy 14 na 14 jednostek. Całość stanowi instruktażowy widok techniczny, wyjaśniający sposób łączenia elementów konstrukcyjnych na czopy i wpusty, utrzymany w stylistyce profesjonalnego rysunku projektowego.

Rozstaw i ilość belek

Poniżej prezentujemy, jak kształtuje się rozstaw i ilość belek w zależności od szerokości konstrukcji. Belek krokwiowych może być od 2 do 5szt. W razie potrzeby, każdą konstrukcję możemy indywidualnie dopasować i skonfigurować wedle potrzeb. Potrzebujesz więcej belek lub belki o nietypowych przekrojach? To nie problem. Skontaktuj się z nami a my dopasujemy konstrukcję pod twoje potrzeby.

Wyceń pergolę Juko Wolnostojącą Zobacz film z montażu

Widok izometryczny na białym tle prezentujący rozstrzelony schemat montażowy konstrukcji drewnianej pergoli Juko w wersji przyściennej. Grafika obrazuje sposób łączenia poszczególnych komponentów wykonanych z jasnego, naturalnego drewna sosnowego o widocznym usłojeniu. W dolnej części znajdują się dwa pionowe słupy nośne o kwadratowym przekroju, które stanowią podstawę dla ramy zadaszenia. Nad nimi unosi się szkielet dachu składający się z dwóch długich belek wzdłużnych z charakterystycznymi frezami na końcach oraz pięciu poprzecznych belek wewnętrznych. Elementy są rozmieszczone w przestrzeni tak, aby pokazać punkty styku i montażu zakładkowego, gdzie nacięcia w belkach idealnie pasują do siebie, tworząc sztywną, prostokątną konstrukcję. Całość wizualizacji ma charakter techniczny i instruktażowy, podkreślając prostotę budowy oraz precyzję wykończenia drewnianych belek o gładkich krawędziach.

Elementy masywnej konstrukcji pergoli drewnianej wolnostojącej

Masywna drewniana konstrukcja składająca się z elementów.

Widok przedstawia dwa masywne elementy konstrukcyjne, którymi są belki z naturalnego drewna klejonego przeznaczone do budowy obiektu takiego jak pergola drewniana. Belki mają jasny, ciepły odcień z widocznym usłojeniem i naturalną strukturą drewna. Na zbliżeniach zaprezentowano precyzyjne wycięcia stolarskie oraz wymiary techniczne naniesione za pomocą zielonych linii pomocniczych z grotami strzałek. Górna belka posiada nacięcie na końcu o głębokości czternastu cm i szerokości ośmiu centymetrów, natomiast dolna belka ukazuje profil o wysokości czternastu cm z wcięciem o szerokości czternastu cm. Solidny przekrój belek sugeruje wysoką stabilność i wytrzymałość całej konstrukcji ogrodowej. W lewym dolnym rogu znajduje się czarny napis w języku polskim informujący o tym, że są to masywne i stabilne belki o dużym przekroju. Całość została ukazana na czystym, białym tle w rzucie izometrycznym, co pozwala dokładnie ocenić sposób przygotowania drewna do montażu.

Przekroje Belek Pergoli Wolnostojącej

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale obróbki stolarskiej elementów konstrukcyjnych, z których składa się pergola drewniana juko, skupiające się na precyzji wykonania połączeń. Na jasnym tle widoczne są dwa fragmenty belek z drewna o naturalnym usłojeniu, na których zaznaczono zielonymi okręgami miejsca poddane profesjonalnej obróbce. Podpis pod grafiką informuje, że jest to frezowanie wykonane techniką cyfrową, co gwarantuje idealne dopasowanie komponentów podczas montażu. Na dłuższej belce znajdującej się w górnej części zdjęcia widoczne jest podłużne frezowanie krawędziowe w środkowej sekcji oraz owalny otwór montażowy na jej zakończeniu. Poniżej umieszczono mniejszy fragment belki, który również posiada precyzyjnie wycięte, owalne gniazdo na jednym z końców. Wszystkie krawędzie drewna są starannie wygładzone i fazowane, co świadczy o wysokiej jakości wykończenia tej pergoli drewnianej oraz dbałości o detale konstrukcyjne zapewniające stabilność i estetykę całej budowli ogrodowej.

Frezowanie wykonane techniką cyfrową

Zdjęcie techniczne prezentujące detale konstrukcyjne elementów składowych pergoli drewnianej Juko wykonanej z drewna o jasnym odcieniu i widocznym usłojeniu. Na grafice zestawiono dwa kluczowe komponenty: poziomą belkę dachową wewnętrzną oraz pionową belkę podporową, ukazując precyzyjne zakończenia stolarskie umożliwiające ich stabilne połączenie. Po lewej stronie widoczna jest belka dachowa z wgłębieniem określonym jako frezowanie klinowe, które posiada pionowe nacięcie w strukturze drewna. Po prawej stronie przedstawiono górną część belki podporowej, na której wykonano frezowanie owalne w formie wystającego czopa o zaoblonych brzegach, dopasowanego kształtem do gniazda w belce poziomej. Oba elementy mają przekrój kwadratowy lub zbliżony do kwadratu, a ich krawędzie są delikatnie fazowane, co podkreśla nowoczesny i estetyczny charakter wykończenia tej pergoli drewnianej.

Belka podporowa oraz belka dachowa wewnętrzna

Belki frezowane klinowo i owalnie

Zdjęcie techniczne na białym tle prezentuje instrukcję montażu belek poprzecznych do ramy głównej, z których składa się pergola drewniana Juko. Na pierwszym planie widoczna jest długa belka konstrukcyjna z jasnego drewna klejonego, w której wykonano dwa precyzyjne, prostokątne nacięcia na górnej powierzchni. Do tych miejsc, za pomocą czarnych strzałek kierunkowych, dopasowane są dwie prostopadłe belki, których zakończenia posiadają charakterystyczne frezowanie klinowe. Detal ten, oznaczony zielonymi okręgami i podpisem, polega na pionowym wycięciu na czole belki, co umożliwia jej stabilne wsunięcie w przygotowane gniazdo. W lewym dolnym rogu znajduje się czarny napis w ramce Wsuń i Skręć z dodatkową strzałką, sugerujący prosty i intuicyjny sposób łączenia elementów szkieletu. Całość obrazu ma charakter informacyjny i rzemieślniczy, kładąc nacisk na wysoką jakość obróbki stolarskiej oraz systemowy charakter budowli ogrodowej.

Frezowanie klinowe „wsuń i wkręć”

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

Widok izometryczny rozsuwanego dachu tkaninowego dedykowanego do pergoli drewnianych, przedstawiony na czystym, jasnym tle. Konstrukcja składa się z systemu czarnych prowadnic oraz poprzecznych profili, pomiędzy którymi rozciągnięte jest jasne pokrycie z tkaniny, ułożone w regularne, delikatnie zwisające fałdy. Po lewej stronie widoczny jest mechanizm manualnego sterowania z linką zakończoną obciążnikiem, umożliwiający płynne rozsuwanie i zasuwanie zadaszenia. Całość prezentuje funkcjonalny system osłonowy w stanie częściowego rozłożenia, co obrazuje sposób pracy mechanizmu oraz estetykę wykończenia dachu w nowoczesnych konstrukcjach ogrodowych.

Opcjonalny rozsuwany dach tkaninowy

Zdjęcie techniczne prezentuje montaż pergoli drewnianej Juko. Na obrazie przedstawiono szczegóły konstrukcyjne oraz sposób montażu ramy, z której składa się pergola drewniana Juko wykonana z jasnego drewna o wyraźnym rysunku słojów. Na ilustracji wyróżniono trzy kluczowe aspekty łączenia belek za pomocą zielonych okręgów i linii wskazujących z opisami w języku polskim. Po lewej stronie wskazano frezowanie klinowe na zakończeniu poziomej belki krokwiowej, ukazując precyzyjne wycięcie ułatwiające stabilne osadzenie elementu. W górnej części grafiki prostokątna ramka obejmuje zakładkowy system łączenia, gdzie dwie poprzeczne belki nakładają się na siebie dzięki odpowiednio wyprofilowanym gniazdom, co zapewnia sztywność całej konstrukcji. Po prawej stronie na dole zaznaczono frezowanie owalne na szczycie pionowego słupa nośnego, które jest dopasowane do kształtu otworów w belkach poziomych. Całość kompozycji na białym tle ukazuje profesjonalne zacięcia ciesielskie, które pozwalają na bezśrubowy montaż głównych elementów szkieletu, podkreślając techniczną precyzję wykonania elementów architektury ogrodowej.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

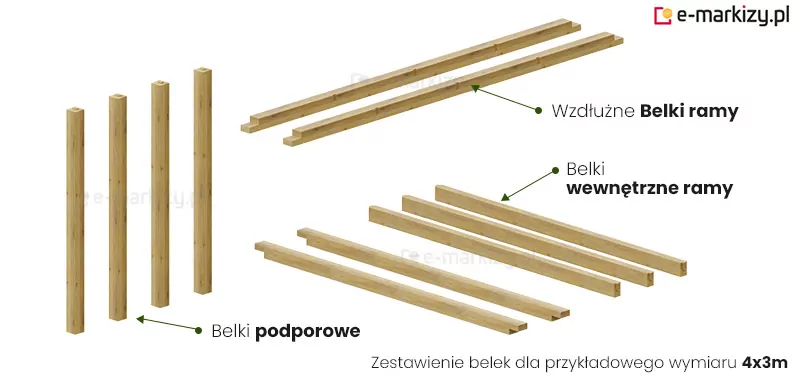

Zdjęcie techniczne przedstawiające kompletny zestaw prefabrykowanych elementów konstrukcyjnych, z których powstaje pergola drewniana Juko o przykładowym wymiarze 4 na 3 metry. Wszystkie komponenty zostały wykonane z wysokiej jakości drewna o jasnym odcieniu i wyraźnym rysunku słojów. Po lewej stronie grafiki widoczne są cztery pionowe belki podporowe, z których każda posiada na górnym zakończeniu precyzyjne frezowanie owalne w formie czopa, ułatwiające montaż konstrukcji dachowej. W górnej części zdjęcia umieszczono dwie długie, wzdłużne belki ramy z charakterystycznymi wycięciami na końcach, natomiast poniżej znajdują się trzy belki wewnętrzne ramy, służące do usztywnienia i wypełnienia połaci dachowej oraz dwie belki poprzeczne ramy pergoli. Każdy typ elementu jest wyraźnie wskazany za pomocą linii pomocniczych i podpisów, co ułatwia identyfikację części składowych pergoli drewnianej. Precyzyjna obróbka stolarska wszystkich belek gwarantuje idealne dopasowanie poszczególnych modułów, co przekłada się na stabilność i estetykę finalnego obiektu w architekturze ogrodowej.

Zestawienie belek dla Pergoli drewnianej ściennej

Zestawienie belek dla przykładowego wymiaru 4x3m:
Belki podporowe – 4szt.
Wzdłużne belki ramy – 2szt.
Belki wewnętrzne ramy – 5szt.:
w tym 2szt. belka z systemem klinowym płaskim i 3szt. z frezowaniem klinowym.

Wizualizacja techniczna prezentująca montaż ramy dachowej drewnianej pergoli Juko, ukazana z niskiej perspektywy na białym tle. Grafika przedstawia proces składania zadaszenia, gdzie prostokątna rama zewnętrzna z jasnego drewna jest uzupełniana o belki poprzeczne. Trzy wewnętrzne krokwie są pokazane w trakcie osadzania – dwie z nich spoczywają już na bocznych krawędziach ramy, natomiast trzecia jest lekko wysunięta, co obrazuje sposób ich dopasowania. Wszystkie elementy konstrukcyjne wykonane są z litego drewna o naturalnym, słomkowym odcieniu z widocznymi słojami i mają gładkie, precyzyjnie wykończone krawędzie o kwadratowym lub prostokątnym przekroju. Widok ten podkreśla prostotę systemu montażowego oraz modułowy charakter górnej części konstrukcji bez pionowych słupów podporowych.

Zakładkowy system łączenia dla pergoli drewnianej wolnostojącej

Belki główne zewnętrzne (Belki podporowe) łączone są poprzez zakładkowy system łączenia. Belki o przekroju: 14x14cm.
Belki wewnętrzne ramy z frezowaniem klinowym. Belki o przekroju: 14x8cm.
