Pergola Drewniana Kolumnowa Wolnostojąca Pomiar i Dane Techniczne

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

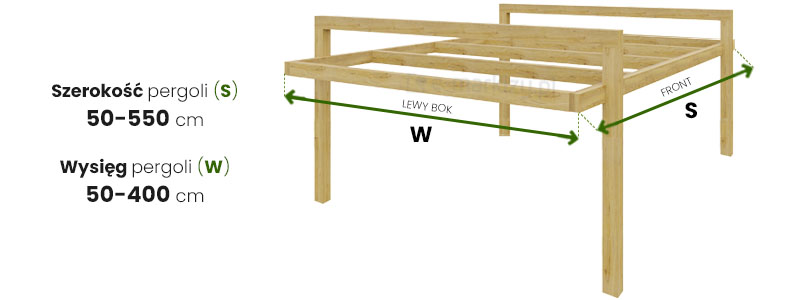

Pergola drewniana Moza pomiar szerokości i wysięgu ukazany na wizualizacji pergoli na białym tle. Po lewej stronie napisy w czterech wierszach "szerokość pergoli (S) 50-550 cm wysięg pergoli (W) 50-400 cm". Po prawej na wysokości poziomych belek konstrukcji oznaczono miejsca pomiaru. Szerokość oznaczono po prawej stronie od skrajów belki poprzecznej prowadząc przerywane linie, pomiędzy którymi umieszczona jest zielona dwukierunkowa strzałka. Pod strzałką umieszczono symbol "S", nad strzałką napis "front". Na bocznej ścianie pergoli, od skrajów belki poprzecznej poprowadzono przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę. Pod strzałką umieszczono symbol "W", nad strzałką napis "lewy bok".

Pergola Drewniana Kolumnowa Wolnostojąca Pomiar

S=szerokość całkowita pergoli do 550cm
W=wysięg pergoli drewnianej do 400cm

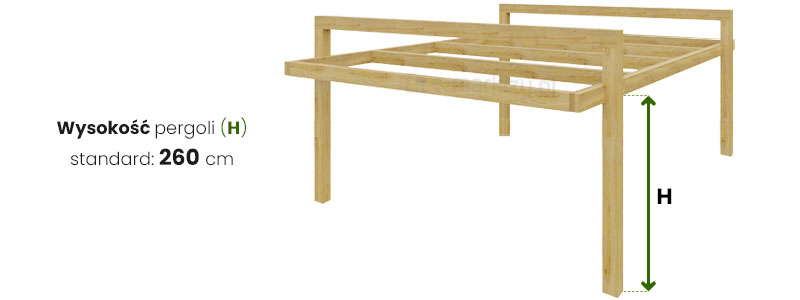

Trójwymiarowa wizualizacja drewnianej pergoli Moza ukazująca jej konstrukcję pod kątem, co pozwala na jednoczesny wgląd w szkielet dachu oraz podpory pionowe. Całość wykonana jest z drewna o jasnym, naturalnym odcieniu z delikatnie zarysowanym rysunkiem słojów. Konstrukcja dachu składa się z zewnętrznej ramy oraz poprzecznych belek wewnętrznych wzmacniających stabilność. Pergola wspiera się na solidnych słupach o kwadratowym przekroju. Po prawej stronie, przy przednim słupie, umieszczono pionową, zieloną strzałkę dwukierunkową z oznaczeniem literowym H, wskazującą wysokość podpory do ramy dachu pergoli. Po lewej stronie grafiki znajduje się czytelny napis techniczny informujący, że wysokość pergoli (H) w standardzie wynosi 260 cm. Obraz jest czysty, pozbawiony zbędnych detali tła, co skupia uwagę na parametrach wymiarowych produktu.

Wysokość Pergoli Drewnianej Kolumnowej

H=wysokość standardowa podpór pergoli 260cm (można wykonać za opłatą w innych wysokościach)
(Jest to wymiar samej podpory bez kotwy mocującej).

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

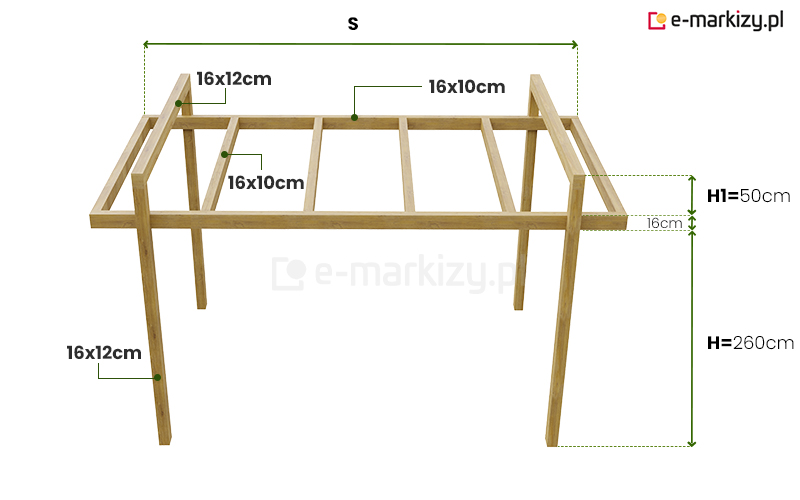

Rysunek techniczny przedstawiający pełną konstrukcję drewnianej pergoli Moza w rzucie perspektywicznym z naniesionymi szczegółowymi wymiarami poszczególnych elementów. Szkielet budowli, wykonany z jasnego drewna, składa się z czterech pionowych słupów oraz dachu opartego na ramie z czterema belkami poprzecznymi. Na grafice wskazano precyzyjne przekroje belek: słupy nośne oraz skrajne belki górne mają wymiar 16x12 cm, natomiast belki tworzące wewnętrzne wypełnienie dachu oraz ramę boczną mają przekrój 16x10 cm. Wysokość konstrukcji została rozbita na dwa parametry: wysokość od podłoża do dolnej krawędzi ramy dachu oznaczona jako H wynosi 260 cm, natomiast wysokość nadbudowy dekoracyjnej słupów oznaczona jako H1 wynosi 50 cm, przy czym sama grubość belki ramy to 16 cm. Całkowita szerokość konstrukcji mierzona między zewnętrznymi krawędziami słupów została oznaczona literą S u góry schematu. Wszystkie linie wymiarowe oraz opisy tekstowe są wyraźne i naniesione w kolorze czarnym oraz zielonym na czystym, białym tle.

Wymiary belek pergoli

H = 260cm (standard) (Jest to wymiar samej podpory bez kotwy mocującej).
H1 = 50cm (standard)

Wysokość całej pergoli standardowo to: 260 + 16 + 50 = 326cm. Wysokość pergoli oraz wartości H i H1, można zamówić indywidualnie w nietypowych wartościach za odpowiednią opłatą)

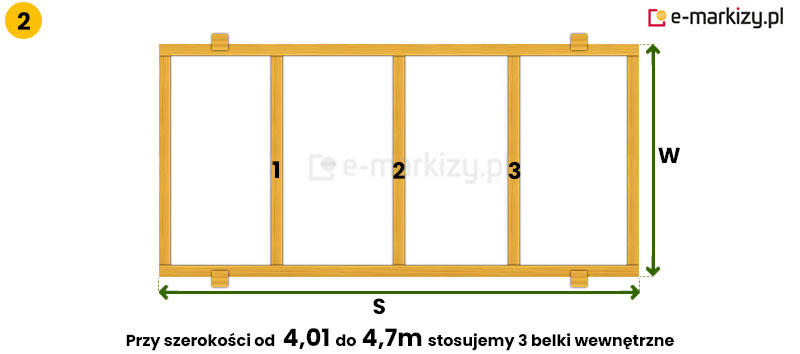

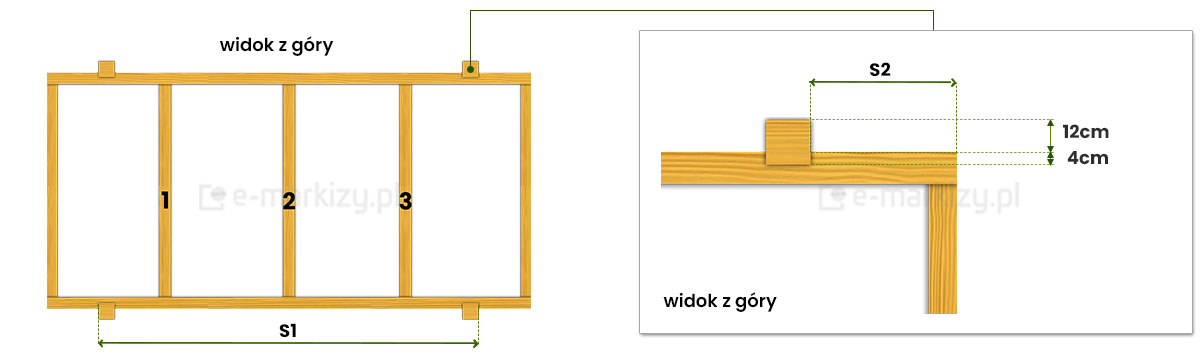

Rysunek techniczny prezentujący szczegółowy schemat dachu pergoli drewnianej Moza w widoku z góry, podzielony na dwa powiązane ze sobą ujęcia. Po lewej stronie znajduje się rzut ogólny szkieletu dachu wykonanego z jasnych belek drewnianych, składający się z ramy zewnętrznej oraz trzech pionowych belek wewnętrznych ponumerowanych cyframi 1, 2 i 3. Na tym schemacie zaznaczono szerokość osiową między skrajnymi punktami montażowymi, opisaną symbolem S1 i zieloną strzałką. Po prawej stronie, w obramowanym oknie, przedstawiono powiększony detal narożnika konstrukcji, połączony linią pomocniczą z punktem styku belki poprzecznej i wzdłużnej. Detal ten zawiera precyzyjne wymiarowanie elementów: grubość belki głównej wynosi 4 cm, natomiast wysokość (lub szerokość) elementu montażowego wystającego poza obrys ramy to 12 cm. Dodatkowo odległość od krawędzi belki do zewnętrznej krawędzi wypustu została oznaczona symbolem S2. Oba ujęcia opatrzone są podpisem „widok z góry” wykonanym czarną czcionką. Całość utrzymana jest w profesjonalnej, technicznej stylistyce na białym tle.

Widok z góry – Pergola Drewniana Moza

S2 = 38cm. Jest to odległość standardowa, sugerowana od zewnętrznej części podpory pergoli (słupa) do zewnętrznej części pergoli.

Rozstaw podpór S1 nie jest z góry określony. Wartość S2 może być dowolnie regulowana i przesuwana na belce wzdłużnej. Należy tylko zwrócić uwagę, aby odległość pomiędzy od zewnętrznych krańców słupów (S1) nie przekraczała 474cm

Pergola Drewniana Kolumnowa Moza Wolnostojąca Dane Techniczne

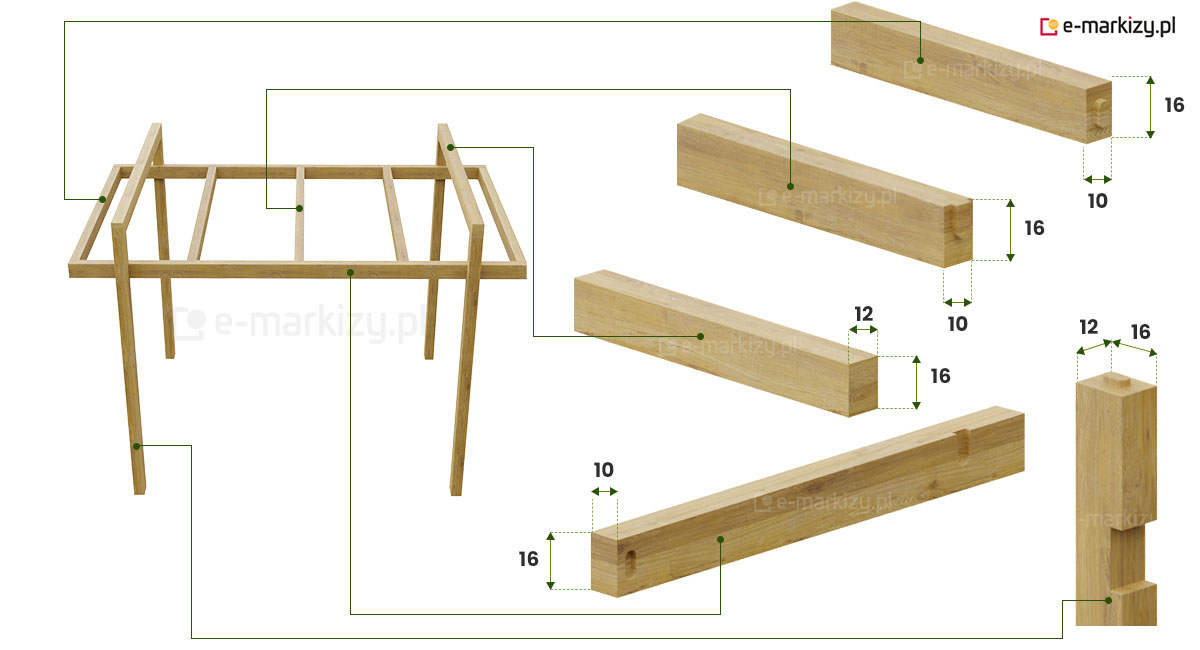

Szczegółowa grafika techniczna prezentująca zestawienie przekrojów oraz detali montażowych belek tworzących konstrukcję pergoli drewnianej Moza. Po lewej stronie umieszczono widok perspektywiczny całego szkieletu dachu opartego na słupach, od którego odchodzą linie pomocnicze prowadzące do powiększonych detali poszczególnych elementów po prawej stronie. Pierwszy detal od góry przedstawia belkę skrajną dachu o przekroju prostokątnym 16 na 10 cm z widocznym czopem montażowym na końcu. Poniżej zaprezentowano przekrój belki ramy bocznej, również o wymiarach 16 na 10 cm, z charakterystycznym frezowaniem wzdłuż krawędzi. Trzeci element to belka wewnętrzna (krokiew) o identycznym przekroju 16 na 10 cm, zakończona prosto. Na dole zestawienia widoczna jest długa belka spinająca o przekroju 16 na 10 cm z wyfrezowanym gniazdem montażowym w środkowej części. Ostatni detal w prawym dolnym rogu prezentuje pionowy słup podporowy, który wyróżnia się większą szerokością wynoszącą 12 cm przy wysokości 16 cm, wyposażony w głębokie wycięcie oraz czop górny do osadzenia ramy. Wszystkie elementy wykonane są z jasnego drewna o naturalnym usłojeniu, a wymiary oraz linie pomocnicze naniesiono w kolorze czarnym i zielonym na białym tle.

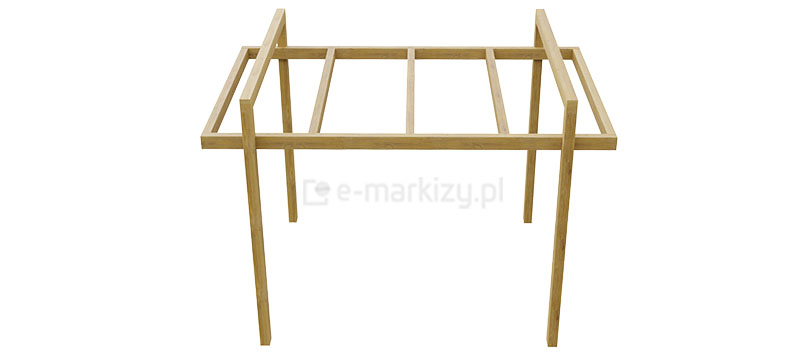

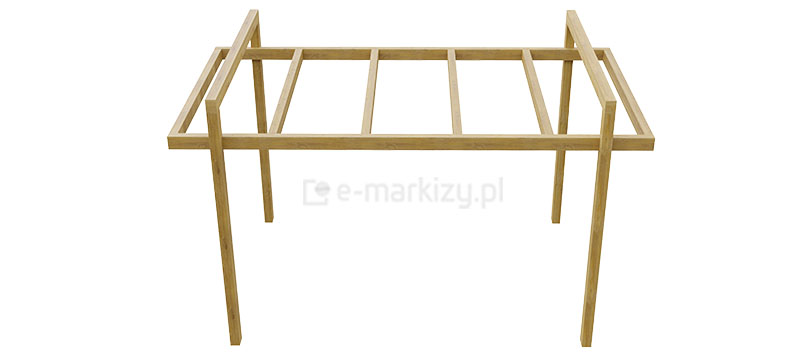

Rozstaw i ilość belek

Konstrukcja pergoli wykonana została z solidnych belek o wymiarach 16×12 cm oraz 16×10 cm.

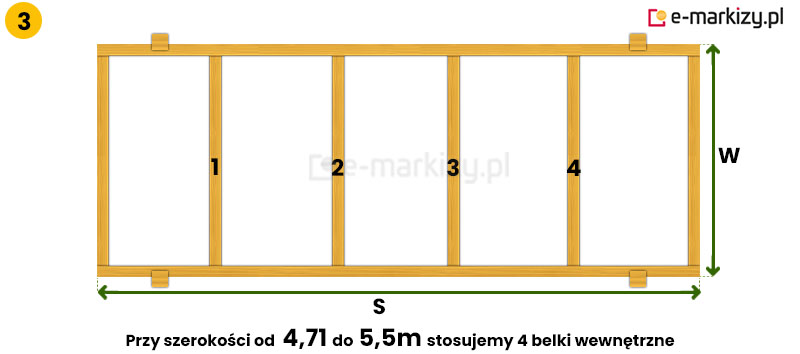

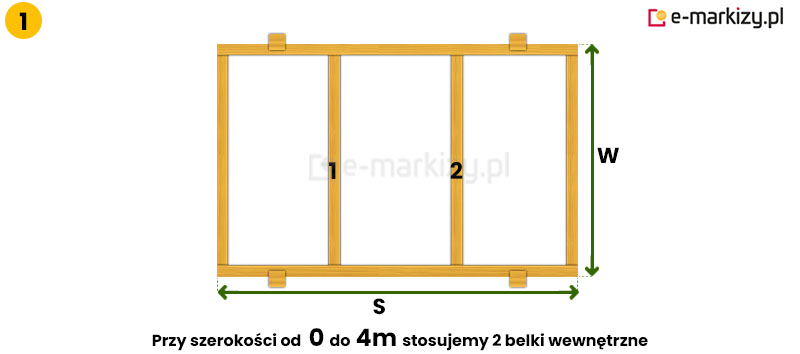

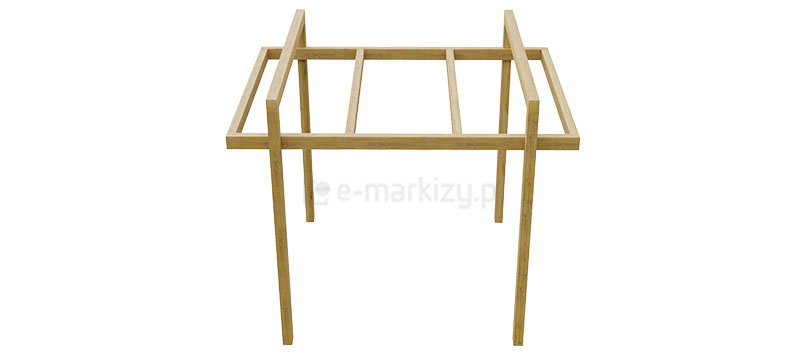

Poniżej prezentujemy, jak kształtuje się rozstaw i ilość belek w zależności od szerokości konstrukcji. Belek krokwiowych może być od 2 do 5szt. W razie potrzeby, każdą konstrukcję możemy indywualnie dopasować i skonfigurować wedle potrzeb. Potrzebujesz więcej belek lub belki o nietypowych przekrojach? To nie problem. Skontaktuj się z nami a my dopasujemy konstrukcję pod twoje potrzeby.

Wyceń pergolę Moza Kolumnową Zobacz film z montażu

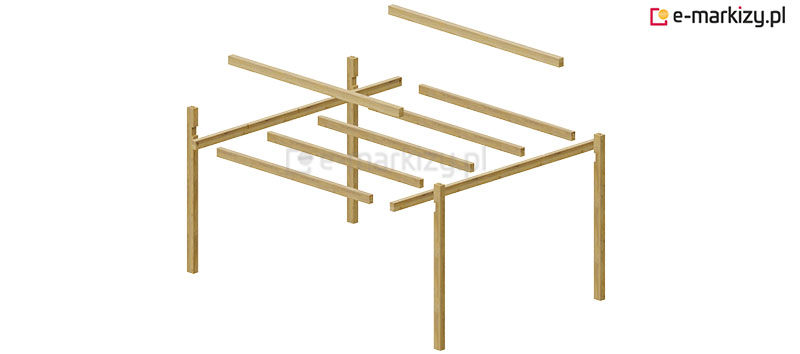

Widok izometryczny przedstawiający rozstrzelony schemat montażowy drewnianej pergoli Moza na białym tle. Grafika ukazuje wszystkie kluczowe elementy składowe konstrukcji w zawieszeniu, co obrazuje sposób ich wzajemnego dopasowania i łączenia. Na dole widoczne są cztery pionowe słupy podporowe o kwadratowym przekroju, z których każdy posiada precyzyjne wycięcia w górnej części, przygotowane do osadzenia ramy dachu. Nad słupami rozmieszczono elementy poziome: dwie długie belki boczne ramy oraz dwie belki zamykające konstrukcję z przodu i z tyłu. W centralnej części zadaszenia znajdują się trzy równoległe belki wewnętrzne, pełniące funkcję krokwi. Całość wieńczą dwie belki skrajne, które są montowane prostopadle do belek wewnętrznych i wystają poza obrys ramy bocznej. Wszystkie komponenty wykonane są z jasnego drewna o naturalnym odcieniu z widocznym usłojeniem. Przejrzysty układ elementów pozwala na łatwą identyfikację poszczególnych części składowych systemu i zrozumienie logiki ich składania w gotową bryłę.

Elementy masywnej konstrukcji pergoli drewnianej wolnostojącej

Masywna drewniana konstrukcja składająca się z elementów belek o różnej średnicy, są one opisane, tak by było wiadome, które belki są ze sobą łączone, a które nie. Można to także łatwo wywnioskować po kształtach otworów frezowanych.

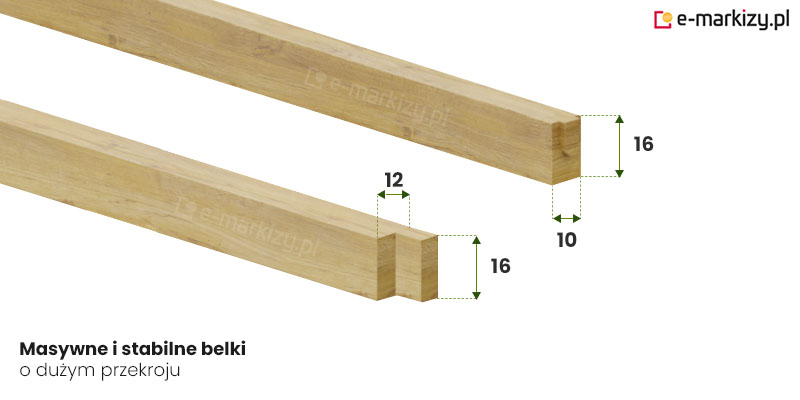

Grafika przedstawia szczegółowe wymiarowanie przekrojów dwóch rodzajów belek drewnianych stosowanych w konstrukcji pergoli Moza, ukazanych w zbliżeniu na białym tle. Elementy wykonane są z jasnego drewna o naturalnym usłojeniu. Górna belka o pełnym, prostokątnym przekroju posiada naniesione wymiary: wysokość 16 jednostek oraz szerokość 10 jednostek. Dolna belka, pełniąca funkcję elementu nośnego lub słupa, posiada charakterystyczne frezowane wycięcie montażowe na końcu. Jej całkowita wysokość to również 16 jednostek, natomiast szerokość w miejscu wycięcia wynosi 12 jednostek. Wszystkie linie wymiarowe są zaznaczone kolorem zielonym z przerywanymi liniami pomocniczymi, co nadaje ilustracji techniczny charakter. W lewym dolnym rogu umieszczono napis czarną czcionką: „Masywne i stabilne belki o dużym przekroju”.

Belki konstrukcji pergoli wolnostojącej

Masywne i stabilne belki o dużym przekroju 12x16cm oraz 16x10cm

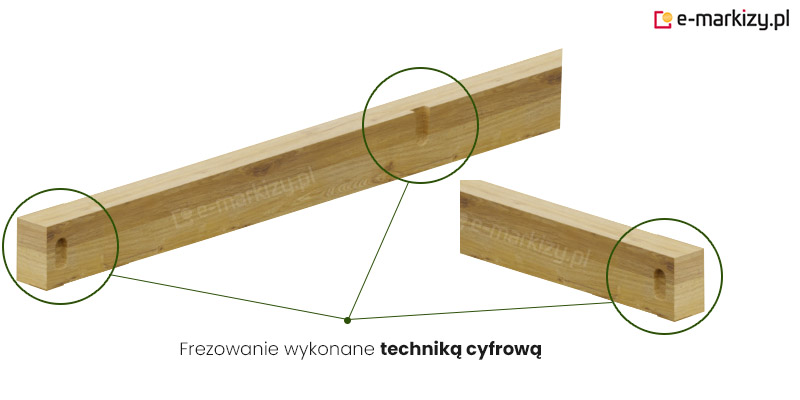

Zdjęcie techniczne prezentujące detale obróbki stolarskiej elementów konstrukcyjnych, z których składa się pergola drewniana juko, skupiające się na precyzji wykonania połączeń. Na jasnym tle widoczne są dwa fragmenty belek z drewna o naturalnym usłojeniu, na których zaznaczono zielonymi okręgami miejsca poddane profesjonalnej obróbce. Podpis pod grafiką informuje, że jest to frezowanie wykonane techniką cyfrową, co gwarantuje idealne dopasowanie komponentów podczas montażu. Na dłuższej belce znajdującej się w górnej części zdjęcia widoczne jest podłużne frezowanie krawędziowe w środkowej sekcji oraz owalny otwór montażowy na jej zakończeniu. Poniżej umieszczono mniejszy fragment belki, który również posiada precyzyjnie wycięte, owalne gniazdo na jednym z końców. Wszystkie krawędzie drewna są starannie wygładzone i fazowane, co świadczy o wysokiej jakości wykończenia tej pergoli drewnianej oraz dbałości o detale konstrukcyjne zapewniające stabilność i estetykę całej budowli ogrodowej.

Frezowanie wykonane techniką cyfrową

Zdjęcie techniczne na białym tle prezentuje instrukcję montażu belek poprzecznych do ramy głównej, z których składa się pergola drewniana Juko. Na pierwszym planie widoczna jest długa belka konstrukcyjna z jasnego drewna klejonego, w której wykonano dwa precyzyjne, prostokątne nacięcia na górnej powierzchni. Do tych miejsc, za pomocą czarnych strzałek kierunkowych, dopasowane są dwie prostopadłe belki, których zakończenia posiadają charakterystyczne frezowanie klinowe. Detal ten, oznaczony zielonymi okręgami i podpisem, polega na pionowym wycięciu na czole belki, co umożliwia jej stabilne wsunięcie w przygotowane gniazdo. W lewym dolnym rogu znajduje się czarny napis w ramce Wsuń i Skręć z dodatkową strzałką, sugerujący prosty i intuicyjny sposób łączenia elementów szkieletu. Całość obrazu ma charakter informacyjny i rzemieślniczy, kładąc nacisk na wysoką jakość obróbki stolarskiej oraz systemowy charakter budowli ogrodowej.

Frezowanie klinowe „wsuń i wkręć”

System łączenia belek

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

Zdjęcie techniczne prezentuje montaż pergoli drewnianej Juko. Na obrazie przedstawiono szczegóły konstrukcyjne oraz sposób montażu ramy, z której składa się pergola drewniana Juko wykonana z jasnego drewna o wyraźnym rysunku słojów. Na ilustracji wyróżniono trzy kluczowe aspekty łączenia belek za pomocą zielonych okręgów i linii wskazujących z opisami w języku polskim. Po lewej stronie wskazano frezowanie klinowe na zakończeniu poziomej belki krokwiowej, ukazując precyzyjne wycięcie ułatwiające stabilne osadzenie elementu. W górnej części grafiki prostokątna ramka obejmuje zakładkowy system łączenia, gdzie dwie poprzeczne belki nakładają się na siebie dzięki odpowiednio wyprofilowanym gniazdom, co zapewnia sztywność całej konstrukcji. Po prawej stronie na dole zaznaczono frezowanie owalne na szczycie pionowego słupa nośnego, które jest dopasowane do kształtu otworów w belkach poziomych. Całość kompozycji na białym tle ukazuje profesjonalne zacięcia ciesielskie, które pozwalają na bezśrubowy montaż głównych elementów szkieletu, podkreślając techniczną precyzję wykonania elementów architektury ogrodowej.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

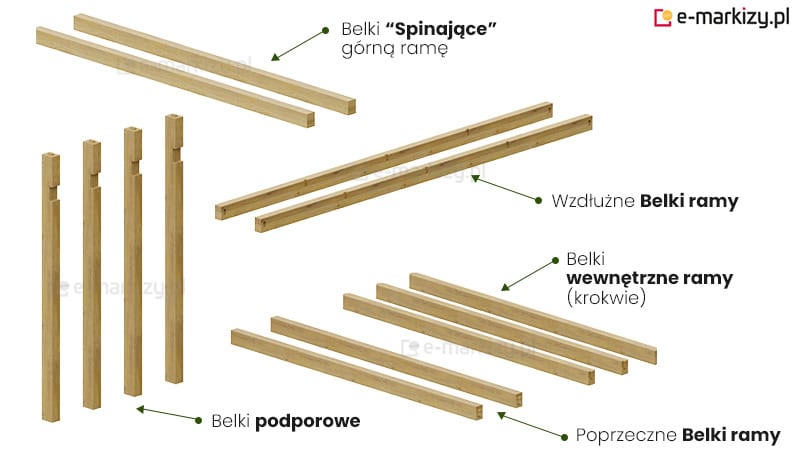

Ilustracja techniczna przedstawiająca zestawienie wszystkich elementów składowych niezbędnych do montażu konstrukcji drewnianej pergoli Moza. Komponenty wykonane z jasnego drewna o naturalnym usłojeniu zostały pogrupowane i rozmieszczone na białym tle, a każdy zestaw opatrzono podpisem z zieloną strzałką wskazującą na konkretne detale. W lewym dolnym rogu widnieją cztery pionowe belki podporowe o kwadratowym przekroju, posiadające precyzyjne wycięcia montażowe w górnej części. Powyżej nich umieszczono dwie długie belki opisane jako belki spinające górną ramę. W centralnej części grafiki znajdują się dwie wzdłużne belki ramy z widocznymi otworami montażowymi na końcach. Poniżej zaprezentowano cztery belki wewnętrzne ramy, pełniące funkcję krokwi, oraz dwie poprzeczne belki ramy zamykające konstrukcję dachu. Wszystkie elementy mają formę prostych, surowych kantówek, co podkreśla nowoczesny i minimalistyczny charakter systemu.

Zestawienie belek dla Pergoli drewnianej wolnostojącej Moza

Zestawienie belek dla przykładowego wymiaru 4,5x3m:
Belki podporowe – 4szt.
Belki „spinające” górna ramę – 2szt.
Wzdłużne belki ramy – 2szt.

Poprzeczne belki ramy – 2szt.
Belki wewnętrzne ramy (krokwie) – 3szt.
