Pergola Drewniana Koro Przyścienna Pomiar i Dane Techniczne

Zapraszamy do zapoznania się ze szczegółowymi wskazówkami, jak mierzyć pergolę drewnianą Koro przyścienną. Poniższe wskazówki zawierają wymiar pergoli drewnianej i jej elementy konstrukcyjne.

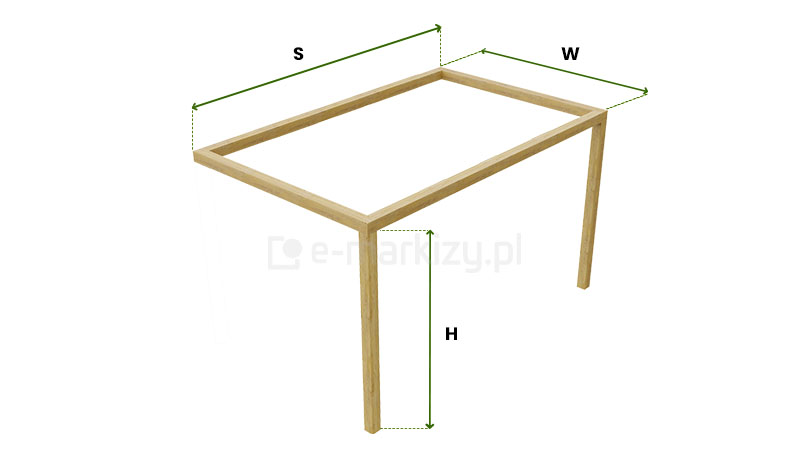

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat wymiarowania najprostszego wariantu przyściennej pergoli drewnianej Koro na białym tle. Konstrukcja wykonana z jasnego drewna składa się z prostokątnej ramy dachowej wspartej na dwóch pionowych słupach frontowych, podczas gdy tylna część ramy jest przeznaczona do oparcia o elewację budynku. Na grafice naniesiono zielone linie pomocnicze z grotami strzałek oraz czarne oznaczenia literowe definiujące gabaryty obiektu. Litera S określa całkowitą szerokość frontu pergoli, litera W wskazuje na wysięg, czyli odległość od ściany do przednich słupów, natomiast litera H definiuje pionową wysokość nóg wsporczych. Model ten charakteryzuje się brakiem dodatkowych krokwi wewnętrznych, tworząc otwartą ramę obwodową. Schemat służy jako przejrzysta ilustracja parametrów montażowych, niezbędna do prawidłowego dopasowania konstrukcji do wymiarów ściany i powierzchni tarasu.

Bez belki wewnętrznej

Pergola Drewniana Koro Przyścienna Pomiar

S=szerokość całkowita pergoli (0-400cm)
W=wysięg pergoli drewnianej (0-400cm)
H standard (wysokość podpór pergoli) = 260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Do szerokości 4m, pergola nie posiada belki wewnętrznej

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

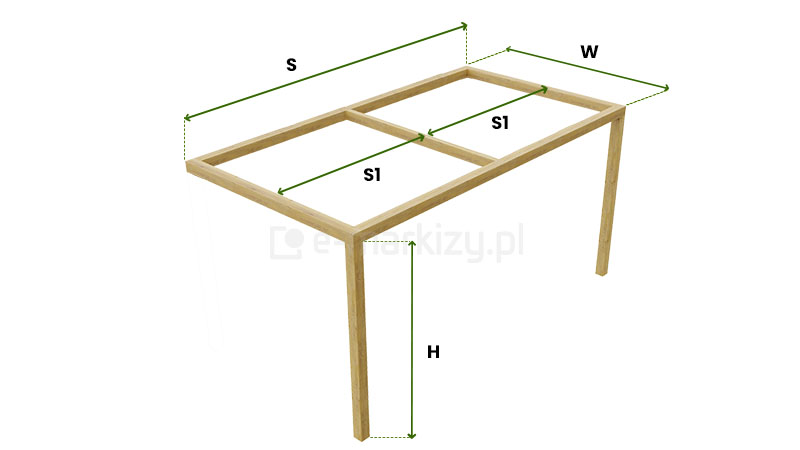

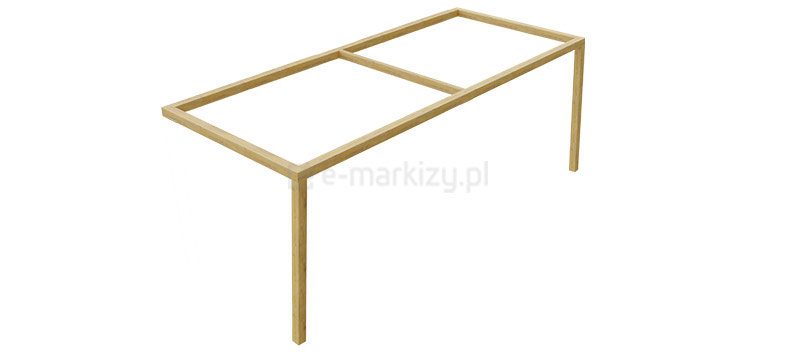

Rysunek techniczny przedstawiający rzut izometryczny szkieletu przyściennej pergoli drewnianej Koro z naniesionymi liniami wymiarowymi. Model wykonany z jasnego drewna opiera się na dwóch pionowych słupach frontowych, podczas gdy tylna część ramy dachowej jest przygotowana do montażu do ściany budynku. Konstrukcja posiada jedną wewnętrzną belkę poprzeczną, która dzieli płaszczyznę zadaszenia na dwie równe sekcje. Na grafice widoczne są zielone linie pomocnicze z oznaczeniami literowymi: S dla całkowitej szerokości frontowej, W dla wysięgu (głębokości) oraz H określające standardową wysokość słupów. Dodatkowo, przy wewnętrznych polach dachu umieszczono symbole S1, wskazujące na rozpiętość poszczególnych sekcji między belkami. Całość służy jako przejrzysty schemat projektowy, ułatwiający precyzyjne dopasowanie wymiarów pergoli przyściennej do powierzchni tarasu i elewacji.

Z belką wewnętrzną

Wymiary Pergoli Drewnianej Ściennej

S=szerokość całkowita pergoli (401-700cm)
W=wysięg pergoli drewnianej (50-400cm)
H standard (wysokość podpór pergoli) = 260cm (Jest to wymiar samej podpory bez kotwy mocującej).

Powyżej szerokości 4m, pergola posiada dodatkową belkę wewnętrzną.

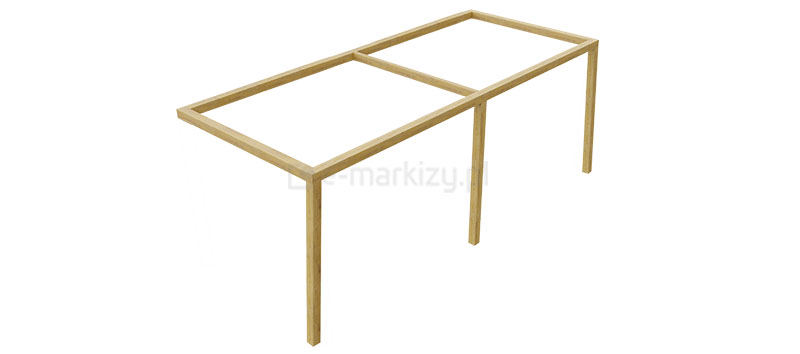

Powyżej szerokości 4,5m, pergola posiada dodatkową podporę środkową.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

*** Jeśli zamówisz pergolę Koro z dachem Silva, pergola nie będzie posiadała wewnętrznej belki drewnianej (krokwi).

*** Jeśli potrzebujesz konstrukcji o nietypowych wymiarach lub nietypowej wysokości, możemy ją wykonać !!!

Pergola Drewniana Koro Przyścienna Dane Techniczne

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

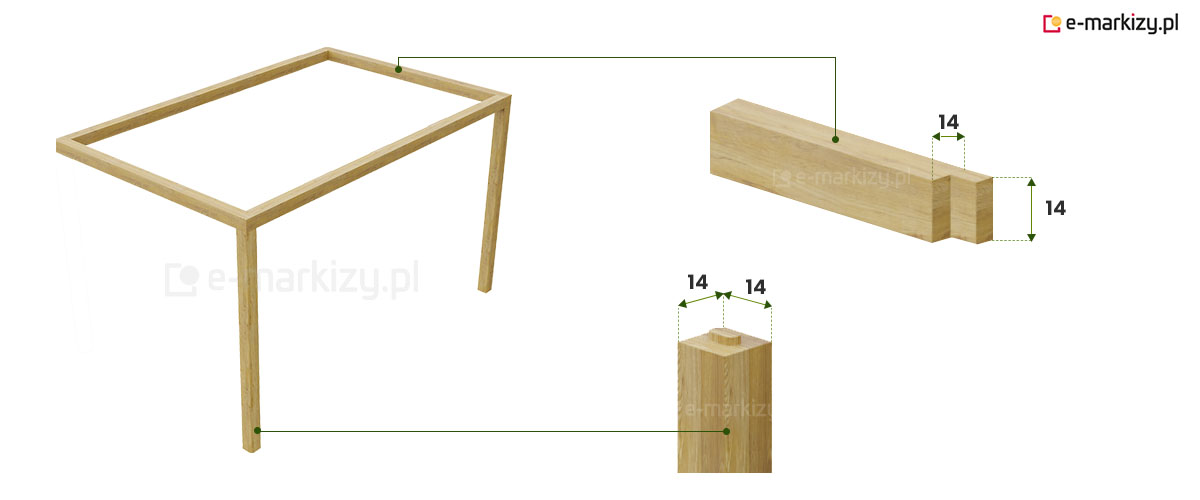

Szczegółowa grafika techniczna przedstawiająca detale konstrukcyjne oraz parametry wymiarowe belek stosowanych w przyściennym wariancie pergoli drewnianej Koro na białym tle. Po lewej stronie widoczny jest model szkieletu pergoli opartej na dwóch słupach frontowych, od którego odchodzą linie wskazujące na powiększone schematy poszczególnych elementów. Górny detal obrazuje poziomą belkę ramy dachowej z widocznym, precyzyjnym wycięciem schodkowym na końcu, służącym do stabilnego łączenia konstrukcji na zakładkę. Obok naniesiono wymiary 14 na 14, określające kwadratowy przekrój belki w centymetrach. Dolny detal prezentuje wierzchołek pionowego słupa podporowego, który został zakończony specjalnie wyfrezowanym czopem montażowym. Przy słupie również widnieją oznaczenia 14 na 14, co potwierdza masywność całej konstrukcji i wykorzystanie materiału o jednolitym przekroju dla wszystkich kluczowych komponentów nośnych. Całość podkreśla techniczną precyzję wykonania oraz solidność naturalnego drewna o gładkiej strukturze i jasnym wybarwieniu.

Rozstaw i ilość belek

Standardowo konstrukcja powyżej 4m szerokości, posiada dodatkową, środkową belkę wewnętrzną. W razie potrzeby, każdą konstrukcję możemy indywidualnie dopasować i skonfigurować wedle potrzeb. Potrzebujesz więcej belek lub belki o nietypowych przekrojach? To nie problem. Skontaktuj się z nami a my dopasujemy konstrukcję pod twoje potrzeby.

Wyceń pergolę Koro Ścienną Zobacz film z montażu

Uwaga*** Jeśli zamówisz pergolę Koro z dachem Silva, pergola nie będzie posiadała wewnętrznej belki drewnianej (krokwi).

Szczegółowy rysunek techniczny prezentujący wymiary przekroju belek konstrukcyjnych drewnianej pergoli Koro, wykonany w formie wizualizacji na jasnym tle. Na zdjęciu widoczny jest pionowy słup nośny o kwadratowym profilu, którego wymiary określono jako czternaście na czternaście centymetrów, co podkreśla masywność i stabilność konstrukcji. Górna część słupa posiada wystający czop montażowy, przygotowany do połączenia z belką poziomą. W górnej części kadru przebiega pod kątem długa, pozioma belka ramy o prostokątnym przekroju, na której naniesiono wymiary techniczne: wysokość wynoszącą czternaście centymetrów oraz szerokość o wartości osiem centymetrów. Drewno użyte do prezentacji elementów charakteryzuje się naturalnym, miodowym odcieniem z wyraźnie zarysowaną strukturą słojów i drobnymi sękami, typowymi dla wysokiej jakości drewna konstrukcyjnego. W dolnej części grafiki znajduje się napis w języku polskim informujący, że są to masywne i stabilne belki o dużym przekroju, a całość uzupełniona jest zielonymi liniami pomocniczymi oraz strzałkami wymiarowymi, które ułatwiają interpretację parametrów technicznych szkieletu pergoli.

Przekroje Belek Pergoli Drewnianej

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale obróbki stolarskiej elementów konstrukcyjnych, z których składa się pergola drewniana juko, skupiające się na precyzji wykonania połączeń. Na jasnym tle widoczne są dwa fragmenty belek z drewna o naturalnym usłojeniu, na których zaznaczono zielonymi okręgami miejsca poddane profesjonalnej obróbce. Podpis pod grafiką informuje, że jest to frezowanie wykonane techniką cyfrową, co gwarantuje idealne dopasowanie komponentów podczas montażu. Na dłuższej belce znajdującej się w górnej części zdjęcia widoczne jest podłużne frezowanie krawędziowe w środkowej sekcji oraz owalny otwór montażowy na jej zakończeniu. Poniżej umieszczono mniejszy fragment belki, który również posiada precyzyjnie wycięte, owalne gniazdo na jednym z końców. Wszystkie krawędzie drewna są starannie wygładzone i fazowane, co świadczy o wysokiej jakości wykończenia tej pergoli drewnianej oraz dbałości o detale konstrukcyjne zapewniające stabilność i estetykę całej budowli ogrodowej.

Frezowanie wykonane techniką cyfrową

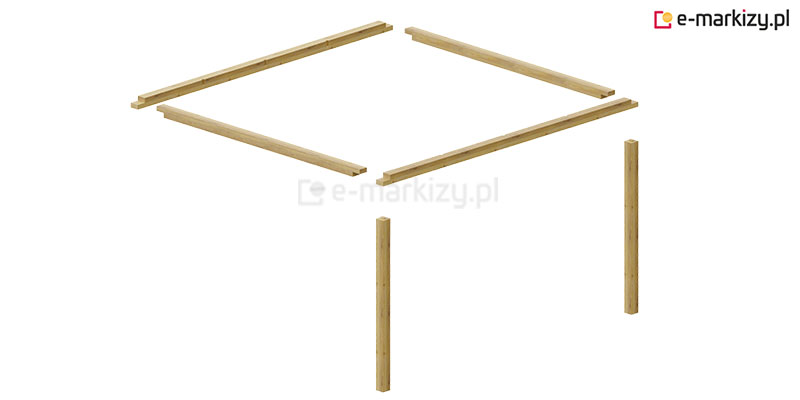

Grafika techniczna prezentująca schemat montażowy przyściennego wariantu pergoli drewnianej Koro na białym tle. Ilustracja przedstawia rozstrzelony widok poszczególnych elementów konstrukcyjnych wykonanych z jasnego drewna, co obrazuje sposób ich wzajemnego dopasowania. Na dole znajdują się dwa pionowe słupy nośne o kwadratowym przekroju, które stanowią przednie podparcie konstrukcji. Każdy słup zakończony jest u góry czopem montażowym. Powyżej nich widoczne są cztery belki tworzące ramę dachową: dwie belki poprzeczne oraz dwie belki wzdłużne. Elementy te posiadają precyzyjne, schodkowe wycięcia na końcach, umożliwiające stabilne połączenie na zakładkę oraz osadzenie ramy na wierzchołkach słupów. Brak tylnych nóg w schemacie podkreśla przyścienny charakter modelu, w którym jedna z belek ramy jest przeznaczona do bezpośredniego przytwierdzenia do elewacji budynku. Całość tworzy czytelną instrukcję wizualną, prezentującą prostotę systemu ciesielskiego i modułową budowę szkieletu.

Elementy masywnej konstrukcji pergoli drewnianej przyściennej

Masywna drewniana konstrukcja składająca się z elementów.

Widok przedstawia dwa masywne elementy konstrukcyjne, którymi są belki z naturalnego drewna klejonego przeznaczone do budowy obiektu takiego jak pergola drewniana. Belki mają jasny, ciepły odcień z widocznym usłojeniem i naturalną strukturą drewna. Na zbliżeniach zaprezentowano precyzyjne wycięcia stolarskie oraz wymiary techniczne naniesione za pomocą zielonych linii pomocniczych z grotami strzałek. Górna belka posiada nacięcie na końcu o głębokości czternastu cm i szerokości ośmiu centymetrów, natomiast dolna belka ukazuje profil o wysokości czternastu cm z wcięciem o szerokości czternastu cm. Solidny przekrój belek sugeruje wysoką stabilność i wytrzymałość całej konstrukcji ogrodowej. W lewym dolnym rogu znajduje się czarny napis w języku polskim informujący o tym, że są to masywne i stabilne belki o dużym przekroju. Całość została ukazana na czystym, białym tle w rzucie izometrycznym, co pozwala dokładnie ocenić sposób przygotowania drewna do montażu.

Przekroje Belek Pergoli

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale konstrukcyjne elementów składowych pergoli drewnianej Juko wykonanej z drewna o jasnym odcieniu i widocznym usłojeniu. Na grafice zestawiono dwa kluczowe komponenty: poziomą belkę dachową wewnętrzną oraz pionową belkę podporową, ukazując precyzyjne zakończenia stolarskie umożliwiające ich stabilne połączenie. Po lewej stronie widoczna jest belka dachowa z wgłębieniem określonym jako frezowanie klinowe, które posiada pionowe nacięcie w strukturze drewna. Po prawej stronie przedstawiono górną część belki podporowej, na której wykonano frezowanie owalne w formie wystającego czopa o zaoblonych brzegach, dopasowanego kształtem do gniazda w belce poziomej. Oba elementy mają przekrój kwadratowy lub zbliżony do kwadratu, a ich krawędzie są delikatnie fazowane, co podkreśla nowoczesny i estetyczny charakter wykończenia tej pergoli drewnianej.

Belka podporowa oraz belka dachowa wewnętrzna

Belki frezowane klinowo i owalnie

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

Schemat techniczny prezentujący montaż pergoli drewnianej KORO. Na obrazie zilustrowano kluczowy punkt konstrukcyjny drewnianej pergoli Koro, w którym spotykają się trzy główne elementy szkieletu. Na białym tle pokazano moment składania narożnika lub łączenia przęsła, gdzie pionowy słup nośny o kwadratowym przekroju łączy się z dwiema poziomymi belkami ramy. Górna część słupa, zaznaczona zielonym okręgiem, posiada precyzyjne frezowanie owalne w formie wystającego czopa. Powyżej słupa widoczny jest zakładkowy system łączenia belek poziomych, ujęty w zieloną ramkę pomocniczą. Jedna z belek posiada wycięcie od góry, a druga od dołu, co umożliwia ich wzajemne nałożenie i stworzenie gładkiej, zlicowanej powierzchni ramy. Wszystkie komponenty wykonane są z litego, jasnego drewna z naturalnym rysunkiem słojów. Belki poziome mają widoczne od spodu gniazda montażowe, przygotowane do osadzenia na owalnym czopie słupa. Grafika zawiera podpisy w języku polskim wskazujące na zakładkowy system łączenia oraz frezowanie owalne, co ilustruje bezinwazyjny i stabilny sposób montażu konstrukcji bez widocznych metalowych łączników.

Zakładkowy system łączenia

Frezowanie klinowe oraz owalne

Zestawienie elementów konstrukcyjnych drewnianej pergoli Koro przedstawione na białym tle jako schemat montażowy dla wariantu o wymiarach cztery na trzy metry. Na ilustracji widoczne są trzy grupy drewnianych komponentów wykonanych z jasnego, naturalnego drewna z wyraźnym usłojeniem. Po lewej stronie znajdują się dwie pionowe belki podporowe o kwadratowym przekroju, ustawione równolegle do siebie, które stanowią główne słupy nośne konstrukcji. W górnej części grafiki umieszczono dwie najdłuższe belki ramy biegnące wzdłużnie, które posiadają charakterystyczne frezowania na końcach, umożliwiające precyzyjne łączenie z pozostałymi elementami szkieletu. Poniżej nich zaprezentowano dwie krótsze belki poprzeczne, również zakończone wycięciami montażowymi typu zakładka. Wszystkie elementy są oszlifowane i przygotowane do złożenia w stabilną, prostokątną ramę zadaszenia tarasowego. Przy poszczególnych grupach elementów znajdują się napisy w języku polskim wskazujące na ich funkcję, takie jak belki podporowe oraz wzdłużne belki ramy, a w dolnej części widnieje informacja tekstowa precyzująca przykładowy wymiar zestawu.

Zestawienie belek dla Pergoli drewnianej ściennej

Zestawienie belek dla przykładowego wymiaru 4x3m:
Belki podporowe – 2szt.
Wzdłużne belki ramy – 2szt.
Belki zewnętrzne ramy – 2szt.

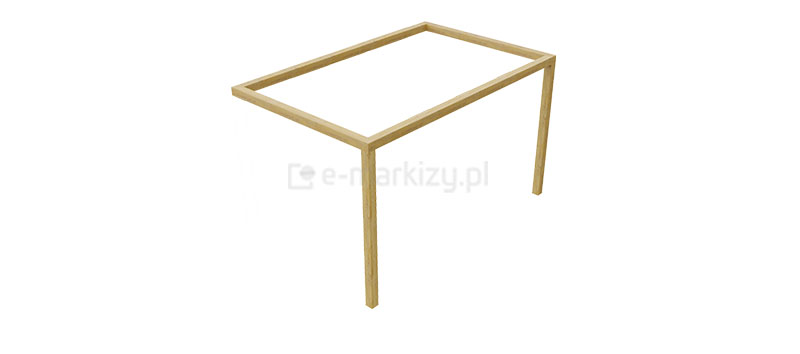

Trójwymiarowy model wizualizacyjny samej ramy dachowej pergoli drewnianej Koro, przedstawiony w rzucie izometrycznym na białym tle. Grafika prezentuje horyzontalny układ czterech belek wykonanych z jasnego, naturalnego drewna, które tworzą zamknięty prostokątny obrys. Jest to podstawowy element konstrukcyjny zadaszenia w wariancie o najmniejszej szerokości, pozbawiony dodatkowych belek wewnętrznych czy poprzeczek. Belki charakteryzują się gładką powierzchnią, wyraźnym rysunkiem słojów oraz precyzyjnie dociętymi krawędziami, które w narożnikach łączą się pod kątem prostym, tworząc jednolitą i sztywną strukturę. Model ten ilustruje lekkość i prostotę górnej części szkieletu przed jego osadzeniem na słupach wsporczych, stanowiąc bazę dla montażu tkaniny osłonowej lub innego rodzaju poszycia dachowego.

Zakładkowy system łączenia dla pergoli drewnianej przyściennej

Belki główne zewnętrzne (Belki podporowe) łączone są poprzez zakładkowy system łączenia. Belki o przekroju: 14x14cm.
Przy konstrukcjach powyżej 4m szerokości, stosowana jest dodatkowa belka krokwiowa o przekroju: 14x8cm.
