Pergola Drewniana Koro Wolnostojąca Pomiar i Dane Techniczne

Zapraszamy do zapoznania się ze szczegółowymi wskazówkami, jak mierzyć pergolę drewnianą Koro wolnostojącą. Poniższe wskazówki zawierają wymiar pergoli drewnianej i jej elementy konstrukcyjne.

Rysunek techniczny w rzucie izometrycznym przedstawiający najprostszą wersję konstrukcyjną pergoli drewnianej Koro na białym tle. Grafika prezentuje minimalistyczny szkielet wykonany z jasnych belek drewnianych, oparty na czterech pionowych nogach rozmieszczonych w narożnikach. Na modelu naniesiono zielone linie pomocnicze z grotami strzałek oraz czarne oznaczenia literowe określające główne wymiary zewnętrzne obiektu. Litera S, umieszczona nad dłuższą krawędzią górnej ramy, definiuje szerokość pergoli. Litera W, znajdująca się przy krótszym boku, oznacza wysięg, czyli głębokość konstrukcji. Parametr wysokości podpory został oznaczony literą H, przypisaną do pionowej linii biegnącej wzdłuż jednego z przednich słupów wsporczych. Górna część konstrukcji to prosta rama bez dodatkowych belek wewnętrznych, co jest charakterystyczne dla wariantów o mniejszej szerokości. Wizualizacja służy jako czytelny schemat instruktażowy dla klientów, pozwalający na identyfikację kluczowych wymiarów potrzebnych do dopasowania produktu do przestrzeni tarasowej.

Bez belki wewnętrznej

Pergola Drewniana Koro Wolnostojąca Pomiar

S=szerokość całkowita pergoli (0-400cm)
W=wysięg pergoli drewnianej (0-400cm)
H standard (wysokość podpór pergoli) = 260cm
(Jest to wymiar samej podpory bez kotwy mocującej).

Do szerokości 4m, pergola nie posiada belki wewnętrznej.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

Rysunek techniczny pergoli drewnianej Koro na białym tle, przedstawiający schemat wymiarowania konstrukcji z jedną belką wewnętrzną. Model prezentuje szkielet wykonany z jasnego drewna, oparty na czterech pionowych słupach. Na grafikę naniesiono zielone linie pomocnicze oraz czarne oznaczenia literowe definiujące kluczowe parametry produktu. Litera S określa całkowitą szerokość konstrukcji wzdłuż dłuższego boku, natomiast litera W wskazuje na wysięg, czyli głębokość pergoli. Wysokość słupów wsporczych została oznaczona literą H. Dodatkowo na schemacie pojawiają się dwa oznaczenia S1, które definiują odległość od skrajnych słupów do osi środkowej belki poprzecznej, dzielącej górną ramę na dwie równe sekcje. Całość stanowi czytelną instrukcję obrazującą sposób mierzenia i planowania przestrzeni pod montaż pergoli, podkreślając symetrię i geometrię budowli.

Z belką wewnętrzną

Wymiary Pergoli Drewnianej Wolnostojącej

S=szerokość całkowita pergoli (401-700cm)
W=wysięg pergoli drewnianej (50-400cm)
H standard (wysokość podpór pergoli) = 260cm
(Jest to wymiar samej podpory bez kotwy mocującej).

Powyżej szerokości 4m, pergola posiada dodatkową belkę wewnętrzną.
Powyżej szerokości 4,5m, pergola posiada dodatkową podporę środkową.

Uwaga. Należy pamiętać, że jeśli zastosujemy kotwę do podpory, to wymiar H może ulec zmianie (zwiększyć się) w zależności od wybranego rodzaju mocowania kotwy.

*** Jeśli potrzebujesz konstrukcji o nietypowych wymiarach lub nietypowej wysokości, możemy ją wykonać !!! Napisz do nas!

Pergola Drewniana Koro Wolnostojąca Dane Techniczne

Drewno konstrukcji to odmiana świerku. Jest to specjalne drewno konstrukcyjne z certyfikatem i zdefiniowaną klasą wytrzymałości C24 wg. norm: KVH EN 15497. Ponadto jest suszone komorowo, wilgotność to 15%(+-3%), jest strugane czterostronnie, a wszystkie krawędzie są fazowane czterostronnie.

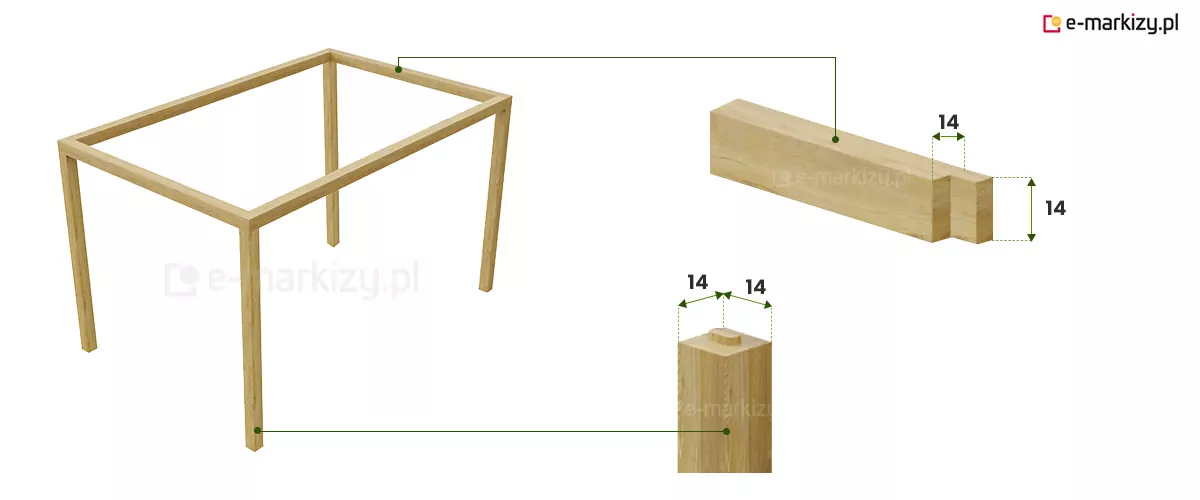

Szczegółowa grafika techniczna prezentująca detale konstrukcyjne i wymiary przekrojów belek drewnianej pergoli Koro na białym tle. Po lewej stronie umieszczono poglądowy model szkieletu pergoli opartej na czterech słupach, od którego odchodzą linie wskazujące na powiększone schematy zakończeń elementów drewnianych. Górny detal przedstawia poziome ramię ramy zadaszenia z widocznym wycięciem schodkowym na końcu, służącym do stabilnego łączenia belek na zakładkę. Obok naniesiono wymiary 14 na 14, co wskazuje na kwadratowy przekrój belki o boku 14 cm. Dolny detal obrazuje zakończenie pionowego słupa nośnego, który został zwieńczony specjalnie wyfrezowanym czopem o mniejszym przekroju, ułatwiającym osadzenie i zablokowanie ramy dachowej. Przy wierzchołku słupa również widnieją oznaczenia wymiarowe 14 na 14, potwierdzające masywność i jednolitą grubość wszystkich kluczowych komponentów konstrukcji. Jasne drewno o naturalnym rysunku słojów zostało przedstawione w sposób realistyczny, podkreślając wysoką jakość obróbki ciesielskiej i precyzję wykonania elementów montażowych.

Rozstaw i ilość belek

Standardowo konstrukcja powyżej 4m szerokości, posiada dodatkową, środkową belkę wewnętrzną. W razie potrzeby, każdą konstrukcję możemy indywidualnie dopasować i skonfigurować wedle potrzeb. Potrzebujesz więcej belek lub belki o nietypowych przekrojach? To nie problem. Skontaktuj się z nami a my dopasujemy konstrukcję pod twoje potrzeby.

Wyceń pergolę Koro Wolnostojącą Zobacz film z montażu

Uwaga*** Jeśli zamówisz pergolę Koro z dachem Silva, pergola nie będzie posiadała wewnętrznej belki drewnianej (krokwi).

Szczegółowy rysunek techniczny prezentujący wymiary przekroju belek konstrukcyjnych drewnianej pergoli Koro, wykonany w formie wizualizacji na jasnym tle. Na zdjęciu widoczny jest pionowy słup nośny o kwadratowym profilu, którego wymiary określono jako czternaście na czternaście centymetrów, co podkreśla masywność i stabilność konstrukcji. Górna część słupa posiada wystający czop montażowy, przygotowany do połączenia z belką poziomą. W górnej części kadru przebiega pod kątem długa, pozioma belka ramy o prostokątnym przekroju, na której naniesiono wymiary techniczne: wysokość wynoszącą czternaście centymetrów oraz szerokość o wartości osiem centymetrów. Drewno użyte do prezentacji elementów charakteryzuje się naturalnym, miodowym odcieniem z wyraźnie zarysowaną strukturą słojów i drobnymi sękami, typowymi dla wysokiej jakości drewna konstrukcyjnego. W dolnej części grafiki znajduje się napis w języku polskim informujący, że są to masywne i stabilne belki o dużym przekroju, a całość uzupełniona jest zielonymi liniami pomocniczymi oraz strzałkami wymiarowymi, które ułatwiają interpretację parametrów technicznych szkieletu pergoli.

Przekroje Belek Pergoli Drewnianej

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale obróbki stolarskiej elementów konstrukcyjnych, z których składa się pergola drewniana juko, skupiające się na precyzji wykonania połączeń. Na jasnym tle widoczne są dwa fragmenty belek z drewna o naturalnym usłojeniu, na których zaznaczono zielonymi okręgami miejsca poddane profesjonalnej obróbce. Podpis pod grafiką informuje, że jest to frezowanie wykonane techniką cyfrową, co gwarantuje idealne dopasowanie komponentów podczas montażu. Na dłuższej belce znajdującej się w górnej części zdjęcia widoczne jest podłużne frezowanie krawędziowe w środkowej sekcji oraz owalny otwór montażowy na jej zakończeniu. Poniżej umieszczono mniejszy fragment belki, który również posiada precyzyjnie wycięte, owalne gniazdo na jednym z końców. Wszystkie krawędzie drewna są starannie wygładzone i fazowane, co świadczy o wysokiej jakości wykończenia tej pergoli drewnianej oraz dbałości o detale konstrukcyjne zapewniające stabilność i estetykę całej budowli ogrodowej.

Frezowanie wykonane techniką cyfrową

Grafika przedstawiająca schemat montażowy drewnianej pergoli Koro w rzucie izometrycznym na białym tle. Ilustracja obrazuje sposób łączenia poszczególnych elementów konstrukcyjnych wykonanych z jasnego, naturalnego drewna. Cztery pionowe słupy podporowe o kwadratowym przekroju są ustawione w narożnikach, a nad nimi unoszą się cztery belki ramy dachowej, co sugeruje proces ich nakładania na wierzchołki nóg. Każdy słup zakończony jest u góry czopem, który idealnie pasuje do wyfrezowanych gniazd i wcięć na końcach belek poziomych. Belki ramy posiadają precyzyjne wycięcia schodkowe, które po złożeniu tworzą stabilne połączenie na zakładkę w każdym narożniku konstrukcji. Wizualizacja w sposób przejrzysty i techniczny tłumaczy prostotę systemu montażowego, pokazując jak poziome elementy zamykają obwód dachu, opierając się bezpośrednio na pionowych wspornikach. Całość podkreśla modułowy charakter produktu oraz dokładność spasowania wszystkich drewnianych komponentów szkieletu

Elementy masywnej konstrukcji pergoli drewnianej wolnostojącej

Masywna drewniana konstrukcja składająca się z elementów.

Widok przedstawia dwa masywne elementy konstrukcyjne, którymi są belki z naturalnego drewna klejonego przeznaczone do budowy obiektu takiego jak pergola drewniana. Belki mają jasny, ciepły odcień z widocznym usłojeniem i naturalną strukturą drewna. Na zbliżeniach zaprezentowano precyzyjne wycięcia stolarskie oraz wymiary techniczne naniesione za pomocą zielonych linii pomocniczych z grotami strzałek. Górna belka posiada nacięcie na końcu o głębokości czternastu cm i szerokości ośmiu centymetrów, natomiast dolna belka ukazuje profil o wysokości czternastu cm z wcięciem o szerokości czternastu cm. Solidny przekrój belek sugeruje wysoką stabilność i wytrzymałość całej konstrukcji ogrodowej. W lewym dolnym rogu znajduje się czarny napis w języku polskim informujący o tym, że są to masywne i stabilne belki o dużym przekroju. Całość została ukazana na czystym, białym tle w rzucie izometrycznym, co pozwala dokładnie ocenić sposób przygotowania drewna do montażu.

Przekroje Belek Pergoli

Masywne i stabilne belki o dużym przekroju 14x14cm oraz 14x8cm

Zdjęcie techniczne prezentujące detale konstrukcyjne elementów składowych pergoli drewnianej Juko wykonanej z drewna o jasnym odcieniu i widocznym usłojeniu. Na grafice zestawiono dwa kluczowe komponenty: poziomą belkę dachową wewnętrzną oraz pionową belkę podporową, ukazując precyzyjne zakończenia stolarskie umożliwiające ich stabilne połączenie. Po lewej stronie widoczna jest belka dachowa z wgłębieniem określonym jako frezowanie klinowe, które posiada pionowe nacięcie w strukturze drewna. Po prawej stronie przedstawiono górną część belki podporowej, na której wykonano frezowanie owalne w formie wystającego czopa o zaoblonych brzegach, dopasowanego kształtem do gniazda w belce poziomej. Oba elementy mają przekrój kwadratowy lub zbliżony do kwadratu, a ich krawędzie są delikatnie fazowane, co podkreśla nowoczesny i estetyczny charakter wykończenia tej pergoli drewnianej.

Belka podporowa oraz belka dachowa wewnętrzna

Belki frezowane klinowo i owalnie

Grafika techniczna na białym tle prezentuje rozłożone elementy strukturalne, z których powstaje pergola drewniana Juko, koncentrując się na precyzyjnych detalach wykończenia drewna klejonego. W centralnej części obrazu, ujętej w zieloną ramkę, widoczny jest zakładkowy system łączenia belek poprzecznych, gdzie górna belka posiada schodkowe wycięcie od spodu, a dolna analogiczne podfrezowanie od góry, co umożliwia ich idealne spasowanie na krzyż. Po lewej stronie, zaznaczone zielonym okręgiem, znajduje się frezowanie klinowe na czole poziomej belki, eksponujące pionowy wpust stabilizujący. W dolnej części zdjęcia, również wewnątrz okręgu, przedstawiono frezowanie owalne wykonane na szczycie pionowego słupa, które przyjmuje formę wypukłego czopa przygotowanego do osadzenia w nim ramy zadaszenia. Jasne drewno o naturalnym ziarnie kontrastuje z technicznymi oznaczeniami, klarownie obrazując rzemieślniczą jakość połączeń ciesielskich stosowanych w nowoczesnych konstrukcjach ogrodowych.

Zakładkowy system łączenia narożników pergoli

Frezowanie klinowe oraz owalne

Schemat techniczny prezentujący montaż pergoli drewnianej KORO. Na obrazie zilustrowano kluczowy punkt konstrukcyjny drewnianej pergoli Koro, w którym spotykają się trzy główne elementy szkieletu. Na białym tle pokazano moment składania narożnika lub łączenia przęsła, gdzie pionowy słup nośny o kwadratowym przekroju łączy się z dwiema poziomymi belkami ramy. Górna część słupa, zaznaczona zielonym okręgiem, posiada precyzyjne frezowanie owalne w formie wystającego czopa. Powyżej słupa widoczny jest zakładkowy system łączenia belek poziomych, ujęty w zieloną ramkę pomocniczą. Jedna z belek posiada wycięcie od góry, a druga od dołu, co umożliwia ich wzajemne nałożenie i stworzenie gładkiej, zlicowanej powierzchni ramy. Wszystkie komponenty wykonane są z litego, jasnego drewna z naturalnym rysunkiem słojów. Belki poziome mają widoczne od spodu gniazda montażowe, przygotowane do osadzenia na owalnym czopie słupa. Grafika zawiera podpisy w języku polskim wskazujące na zakładkowy system łączenia oraz frezowanie owalne, co ilustruje bezinwazyjny i stabilny sposób montażu konstrukcji bez widocznych metalowych łączników.

Zakładkowy system łączenia

Frezowanie klinowe oraz owalne

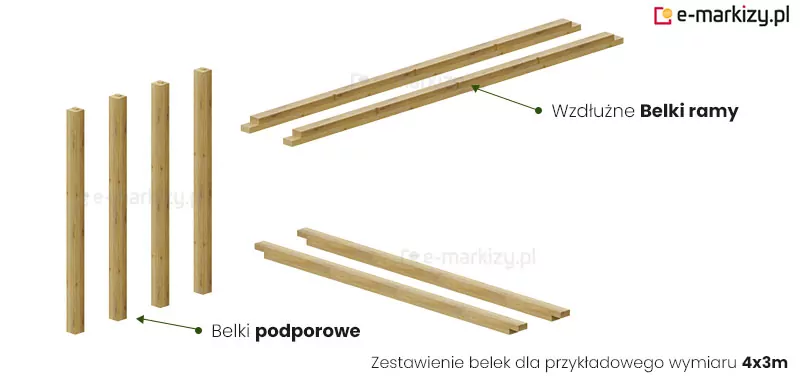

Grafika przedstawiająca zestawienie elementów konstrukcyjnych drewnianej pergoli Koro przygotowane dla przykładowego wymiaru 4 na 3 metry na białym tle. Na ilustracji wyodrębniono trzy grupy komponentów wykonanych z jasnego drewna o naturalnym usłojeniu, które są niezbędne do złożenia szkieletu. Po lewej stronie w orientacji pionowej ustawione są cztery belki podporowe o jednakowej wysokości, zakończone u góry charakterystycznymi czopami montażowymi. W górnej części grafiki widoczne są dwie długie wzdłużne belki ramy z wycięciami na końcach, natomiast poniżej umieszczono dwie krótsze belki poprzeczne, również posiadające frezowania ułatwiające stabilne połączenie konstrukcji na zakładkę. Do poszczególnych grup elementów prowadzą linie pomocnicze z opisami tekstowymi: Belki podporowe oraz Wzdłużne Belki ramy. Całość tworzy przejrzysty schemat kompletacji zamówienia, obrazujący prostotę systemu montażowego i solidność grubych, kwadratowych profili drewnianych przed ich ostatecznym złożeniem w gotową konstrukcję tarasową.

Zestawienie belek dla Pergoli drewnianej wolnostojącej

Zestawienie belek dla przykładowego wymiaru 4x3m:
Belki podporowe – 4szt.
Wzdłużne belki ramy – 2szt.
Belki zewnętrzne ramy – 2szt.

Trójwymiarowy model wizualizacyjny samej ramy dachowej pergoli drewnianej Koro, przedstawiony w rzucie izometrycznym na białym tle. Grafika prezentuje horyzontalny układ czterech belek wykonanych z jasnego, naturalnego drewna, które tworzą zamknięty prostokątny obrys. Jest to podstawowy element konstrukcyjny zadaszenia w wariancie o najmniejszej szerokości, pozbawiony dodatkowych belek wewnętrznych czy poprzeczek. Belki charakteryzują się gładką powierzchnią, wyraźnym rysunkiem słojów oraz precyzyjnie dociętymi krawędziami, które w narożnikach łączą się pod kątem prostym, tworząc jednolitą i sztywną strukturę. Model ten ilustruje lekkość i prostotę górnej części szkieletu przed jego osadzeniem na słupach wsporczych, stanowiąc bazę dla montażu tkaniny osłonowej lub innego rodzaju poszycia dachowego.

Zakładkowy system łączenia dla pergoli drewnianej wolnostojącej

Belki główne zewnętrzne (Belki podporowe) łączone są poprzez zakładkowy system łączenia. Belki o przekroju: 14x14cm.
Przy konstrukcjach powyżej 4m szerokości, stosowana jest dodatkowa belka krokwiowa o przekroju: 14x8cm.
