Pergola Elegancy Przyścienna Pomiar i Dane techniczne

Pergola Elegancy Przyścienna Pomiar – jak mierzyć

S=Szerokość pergoli, W=Wysięg pergoli

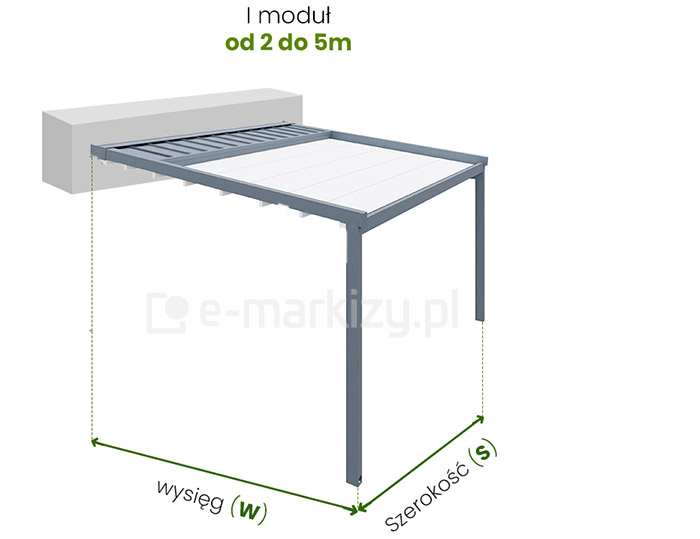

I moduł szerokość od 2m do 5m

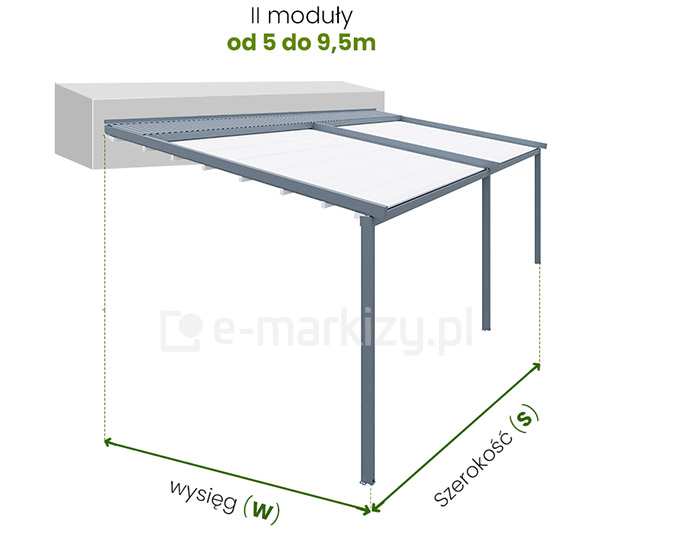

II moduły szerokość od 5m do 9,5m

Wizualizacja pergoli przyściennej typu Elegancy w konfiguracji trzymodułowej, zamontowanej przy ścianie budynku. Konstrukcja aluminiowa złożona z trzech niezależnych segmentów dachowych z lamelami, oparta na czterech słupach nośnych w przedniej części. Dach nachylony w kierunku frontu, częściowo otwarty, z widocznymi lamelami w pozycji odsłoniętej. Na ilustracji oznaczono kluczowe wymiary: wysięg (W) – głębokość konstrukcji mierzona od ściany do frontu oraz szerokość (S) – rozpiętość całkowita pergoli, obejmująca trzy moduły. Oznaczenia "LEWY BOK" i "FRONT" pomagają w orientacji przestrzennej. W górnej części grafiki podano zakres dostępnych szerokości: od 9,5 do 13,5 metra, charakterystyczny dla wariantu trzyelementowego. Obraz służy do prezentacji układu przestrzennego i wymiarowania pergoli w dużym formacie montażowym.

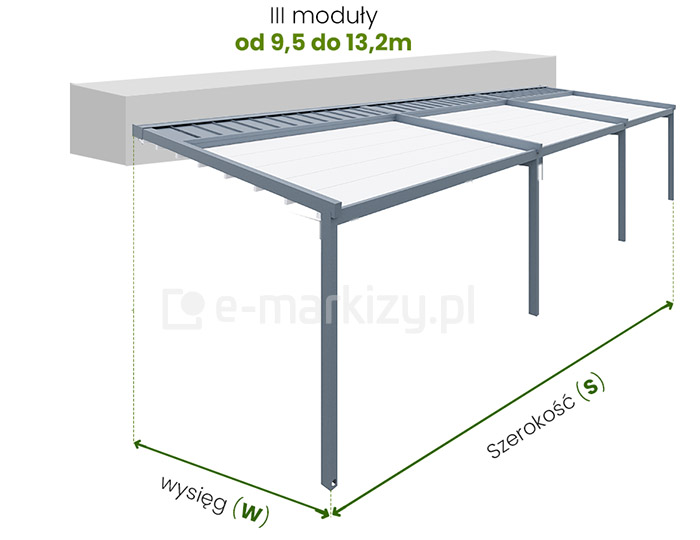

III moduły szerokość od 9,5m do 13,5m

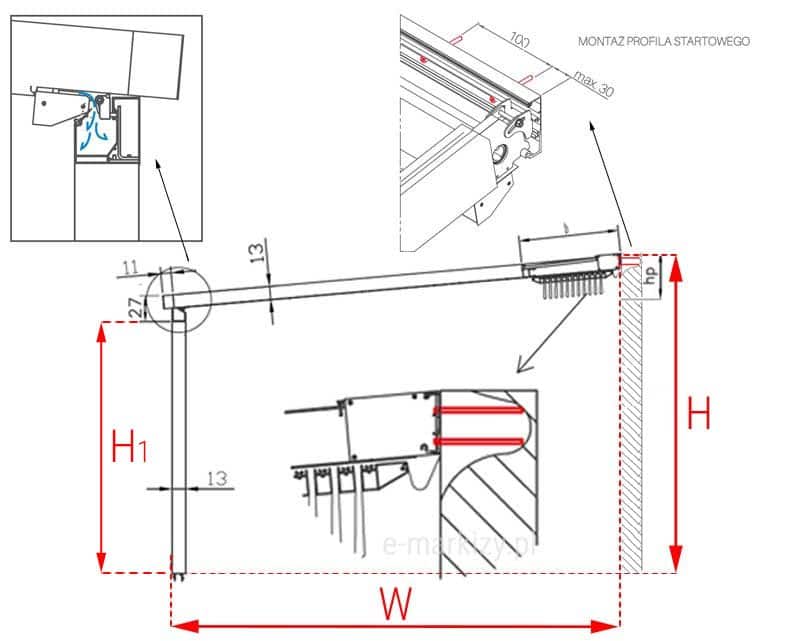

Schemat techniczny przedstawiający szczegóły montażu profila startowego w systemie pergoli. Centralna część rysunku ukazuje przekrój boczny całej konstrukcji pergoli z zaznaczonymi wymiarami: H – wysokość montażu przy ścianie, H1 – wysokość belki frontowej oraz W – wysięg konstrukcji, czyli odległość od ściany budynku do zewnętrznej krawędzi pergoli. W prawym górnym rogu widoczne jest powiększenie miejsca montażu profila startowego z opisem „montaż profila startowego” i zaznaczoną maksymalną głębokością montażową wynoszącą 30 mm. W lewym górnym rogu przedstawiono dodatkowy przekrój pokazujący detal konstrukcyjny z zaznaczonym odprowadzeniem wody. W dolnej części rysunku widać prowadnicę tkaniny oraz jej mocowanie w profilu. Całość umożliwia dokładne określenie geometrii konstrukcji oraz precyzyjne rozmieszczenie elementów systemu zadaszenia.

Widok z boku

W=Wysięg pergoli
H=Wysokość całkowita (zależna jest od wysięgu oraz stopnia nachylenia pergoli – wymiar ustalany przez producenta
H1=Wysokość 230cm (standard, istnieje możliwość zamówienia krótszych lub dłuższych podpór)

Montaż profila startowego

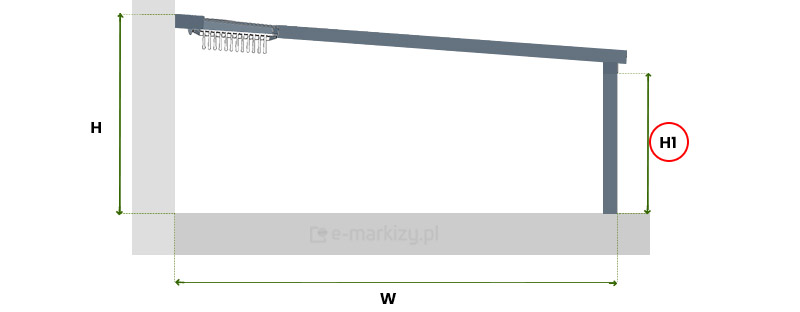

Rysunek Pergola Elegancy Przyścienna Pomiar z zaznaczonym wymiarowaniem wysięgu konstrukcji. Na ilustracji widoczna jest pozioma linia pomiarowa prowadzona od ściany budynku do frontowej belki pergoli, oznaczająca wymiar wysięgu. Schemat pokazuje prawidłowe miejsce wykonywania pomiaru głębokości pergoli.

Przekrój boczny pergoli Elegancy

W=Wysięg pergoli
H1=Wysokość profila podporowego (standard 230cm, max. 260cm)
H=Wysokość pergoli
– Belka spinająca (opcja dodatkowo płatna)

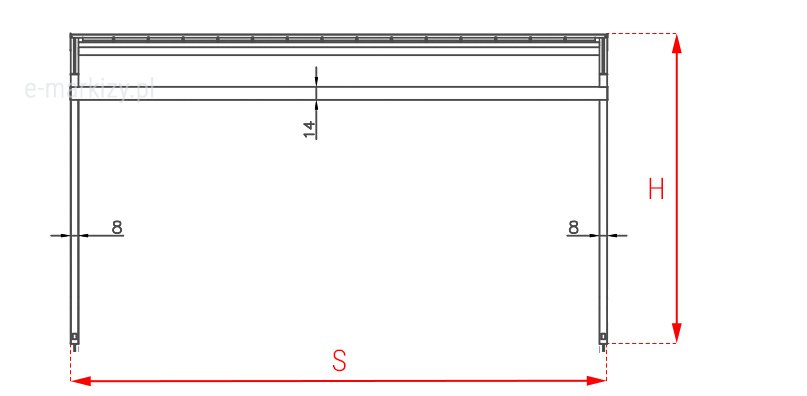

Przekrój przedni pergoli Elegancy

S=Szerokość pergoli
H=Wysokość pergoli

Rysunek techniczny przedstawia trzy warianty pergoli przyściennej Elegancy: jednomodułową, dwumodułową i trójmodułową. Każdy wariant pokazano z opisanym wymiarowaniem szerokości, obejmującym główną szerokość S oraz szerokości modułowe S1, S2 i S3. Linie pomiarowe wskazują podział konstrukcji na moduły oraz sposób określania całkowitej szerokości pergoli.

Widok od przodu – moduły

S=Szerokość całkowita konstrukcji modułowej
S1, S2, S3=Szerokość poszczególnych modułów

Pergola Elegancy Przyścienna Dane techniczne

Rysunek techniczny pergoli przyściennej Elegancy przedstawiający rozstaw słupów frontowych oraz przekroje zastosowanych profili konstrukcyjnych. Na schemacie widoczna jest pergola z oznaczonymi odległościami między słupami oraz przekrojami profili belki frontowej i prowadnic. Linie pomiarowe wskazują dokładne wymiary oraz sposób ich odniesienia do poszczególnych elementów konstrukcji.

Rozstaw stóp pergoli i Przekroje profili

– Profil prowadnicy 80x130mm
– Profil podporowy 80x130mm

Tabela techniczna przedstawiająca zestawienie parametrów pakietu tkaniny dla pergoli aluminiowej model Elegancy, wraz ze schematem poglądowym pokazującym ułożony pakiet po złożeniu. Po lewej stronie widoczny rysunek techniczny przedstawiający przekrój boczny konstrukcji z zaznaczoną długością wysięgu daszka systemowego (b) oraz wysokością pakietu po złożeniu (hp). Po prawej stronie umieszczono szczegółową tabelę z wartościami dla różnych głębokości konstrukcji (W – wysięg konstrukcji, od 200 cm do 600 cm), wraz z odpowiadającymi im wymiarami: b [cm] – długość systemowego daszka, l [szt] – liczba belek przeciwwietrznych w systemie, hp [cm] – wysokość złożonego pakietu tkaniny z tolerancją ±5 cm. Zestawienie umożliwia precyzyjne określenie przestrzeni potrzebnej na schowanie złożonego materiału i planowanie obudowy osłonowej.

Pakiet materiału

Wysokość pakietu hp zależy od rozstawu pomiędzy belkami przeciwwietrznymi. Na życzenie można zmniejszyć odległość między belkami, jednocześnie zmniejszając wysokość pakietu

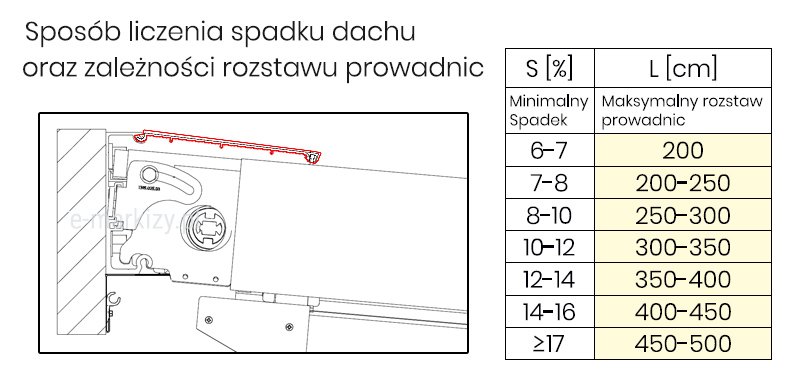

Grafika techniczna przedstawia parametry konstrukcyjne produktu pergola przyścienna Elegancy Moderno, zatytułowana jako Sposób liczenia spadku dachu oraz zależności rozstawu prowadnic. Obraz podzielony jest na dwie części: rysunek techniczny po lewej stronie oraz tabelę z danymi po prawej. Rysunek to schematyczny przekrój boczny punktu montażowego pergoli do ściany budynku, pokazujący detale mechanizmu głowicy oraz profilu prowadnicy. Czerwona linia na schemacie wyznacza kąt nachylenia górnej osłony, co ilustruje sposób formowania spadku dachu. Tabela obok zawiera dwie kolumny określające kluczowe wytyczne montażowe. Pierwsza kolumna, oznaczona symbolem S w procentach, definiuje minimalny spadek dachu w siedmiu przedziałach wartości: od 6–7{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} do wartości równej lub większej niż 17{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. Druga kolumna, oznaczona jako L w centymetrach, określa maksymalny rozstaw prowadnic przypisany do konkretnego nachylenia. Z tabeli wynika, że przy minimalnym spadku 6–7{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} rozstaw wynosi 200 cm, natomiast przy spadku powyżej 17{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} maksymalny rozstaw prowadnic może wynosić od 450 do 500 cm. Całość stanowi instrukcję projektową pozwalającą na prawidłowe zaplanowanie stabilnej konstrukcji i efektywnego odpływu wody dla pergoli przyściennej Moderno w zależności od jej wymiarów.

Spadek dachu

Sposób liczenia spadku dachu oraz zależności rozstawu prowadnic

Mocowanie podpór

Podpory pergoli standardowo mocowane są bezpośrednio do podłoża. Za dopłatą, możliwe są podkładki montażowe dopasowane do rodzaju odprowadzania wody z konstrukcji. Podkładki montażowe są wykonane ze stali nierdzewnej nielakierowanej.

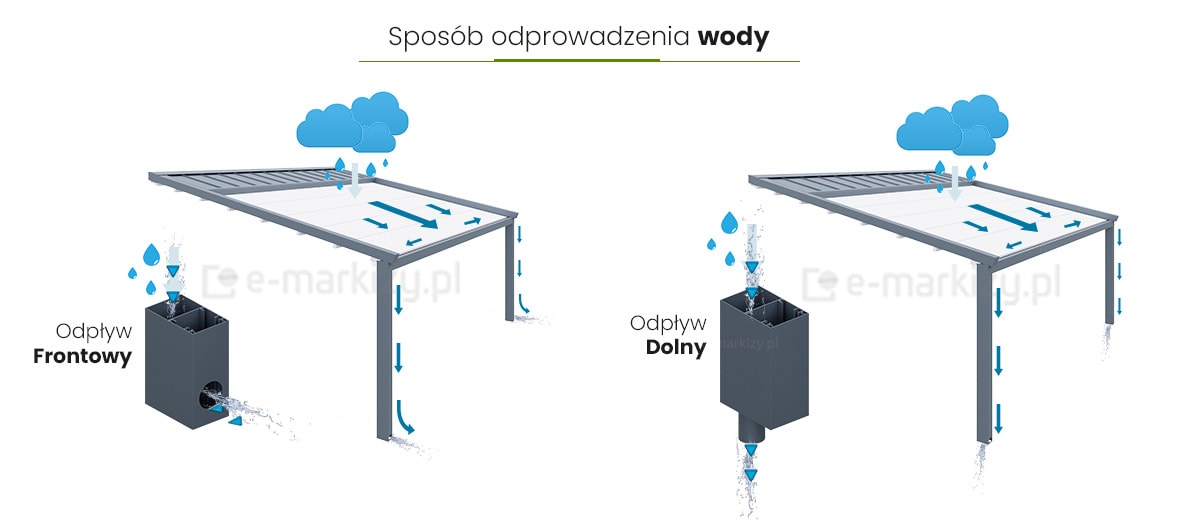

Rysunek techniczny pergoli przyściennej Elegancy prezentujący schemat odprowadzania wody z konstrukcji. Na ilustracji zaznaczono kierunek spływu wody po tkaninie dachowej w stronę frontowej belki oraz punkt odprowadzenia wody przez zintegrowany system rynnowy. Strzałki wskazują tor przepływu wody i sposób jej odprowadzenia poza obrys pergoli.

Odprowadzenie wody

– Odpływy Frontowe
– Odpływy Dolne

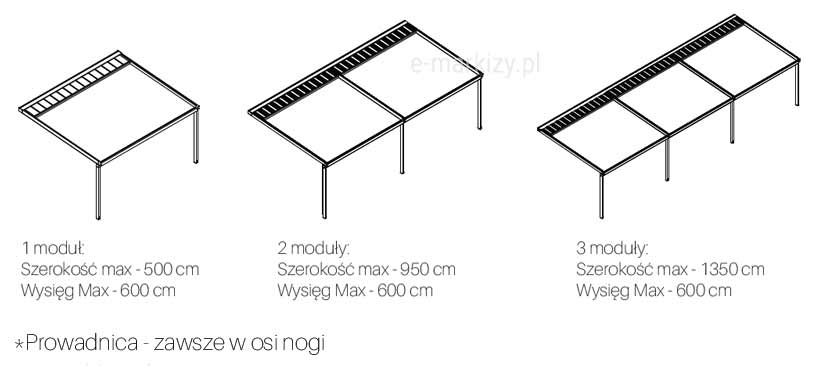

Rysunek techniczny prezentuje trzy konfiguracje pergoli Elegancy przyściennej – moduł pojedynczy, podwójny i potrójny. Każdy układ pokazany jest w formie schematu z oznaczonymi maksymalnymi wymiarami konstrukcyjnymi, takimi jak szerokość całkowita dla 1, 2 i 3 modułów oraz dopuszczalne graniczne wartości wysięgu.

Pergola modułowa – Wymiary

*Prowadnica zawsze w osi nogi

Pergola Elegancy Przyścienna występuje w pojedynczym module do 500cm szerokości. Pergole możemy łączyć ze sobą w różnych konfiguracjach (również niesymetrycznie np. pergola o szerokości 400cm połączona z pergolą o szerokości 270cm).

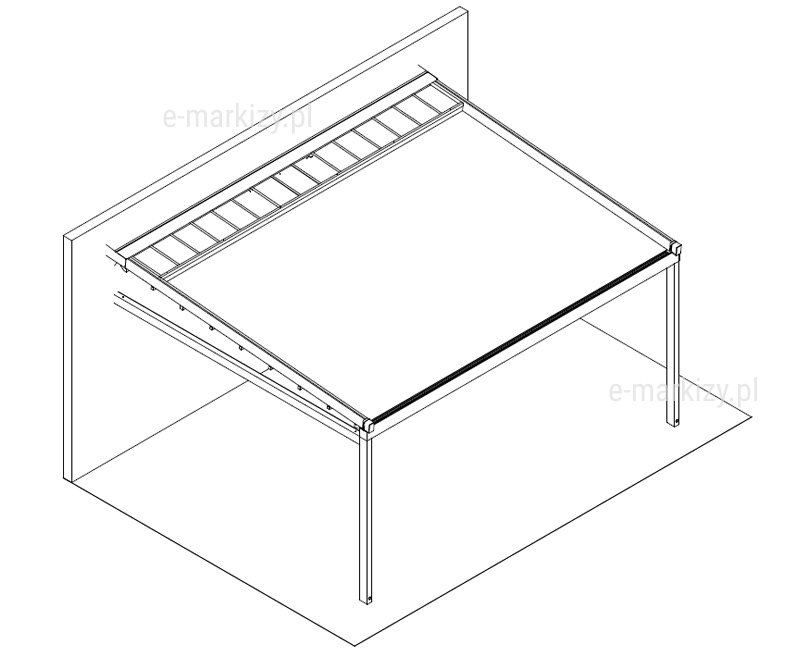

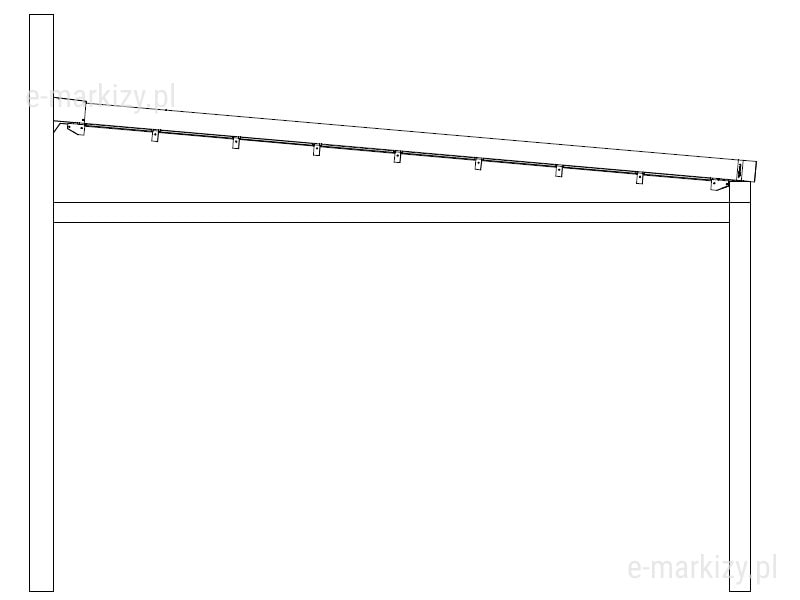

Grafika przedstawia szkic techniczny pergoli przyściennej Elegancy, pokazujący jej ogólną konstrukcję w widoku bocznym i perspektywicznym. Na rysunku widoczne są główne elementy systemu: prowadnice, belki podporowe, dach z tkaniną oraz mocowanie pergoli do ściany budynku. Szkic ma charakter poglądowy i obrazuje podstawową geometrię pergoli.

Tarasola Elegancy – Widok ogólny

Zdjęcie przedstawia pergolę przyścienną Elegancy w ujęciu bocznym. Konstrukcja mocowana jest do elewacji budynku i opiera się na dwóch przednich podporach. Widoczna jest prosta, pozioma linia dachu z napinanym poszyciem tkaninowym oraz boczna krawędź prowadnicy, która wyznacza kierunek pracy poszycia. Ujęcie pokazuje proporcje pergoli oraz sposób jej połączenia ze ścianą.

Widok z boku, rzut boczny

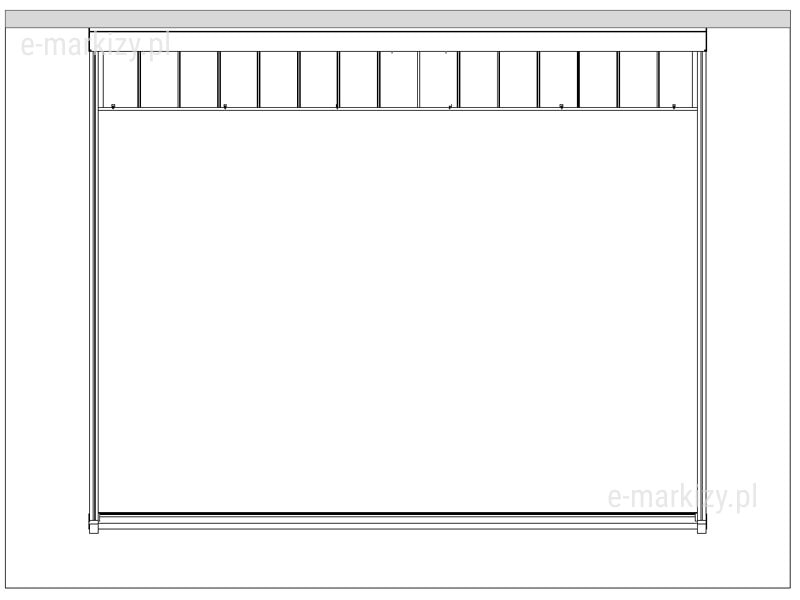

Widok z góry, rzut górny

Pergola Elegancy Komponenty – Lista elementów pergoli:

Grafika przedstawia kolejny zestaw komponentów pergoli Elegancy, zaprezentowanych w formie poglądowych rysunków elementów konstrukcyjnych. Na ilustracji widoczne są: (7) profil startowy, (8) maskownica górna, (9) profil napędu, (10) obróbka blacharska oraz (11) daszek systemowy. Każdy element został pokazany osobno, prezentując jego kształt i rolę w systemie pergoli.

Grafika prezentuje komponenty konstrukcyjne pergoli Elegancy, przedstawione w formie zestawienia elementów. Na ilustracji widoczne są: (1) prowadnice, (2) profil podporowy przedni, (3) rynny, (4) profil spinający, (5) profil boczny 80×130 oraz (6) profil boczny 80×80. Każdy element został zaprezentowany osobno, ukazując jego kształt i funkcję w strukturze pergoli.

1. PROWADNICE
2. PROFIL PODPOROWY PRZEDNI
3. RYNNY
4. PROFIL SPINAJĄCY
5. PROFIL BOCZNY 80×130
6. PROFIL BOCZNY 80×80

7. PROFIL STARTOWY
8. MASKOWNICA GÓRNA
9. PROFIL NAPĘDU
10. OBRÓBKA BLACHARSKA
11. DASZEK SYSTEMOWY

Tkanina pergoli – elementy konstrukcji

Belki pergoli:
belka frontowa,
belka środkowa,
belka tylna
Wózki tkaniny:
wózek frontowy,
wózek środkowy,
wózek końcowy

Przykładowy Montaż Pergoli Przyściennej

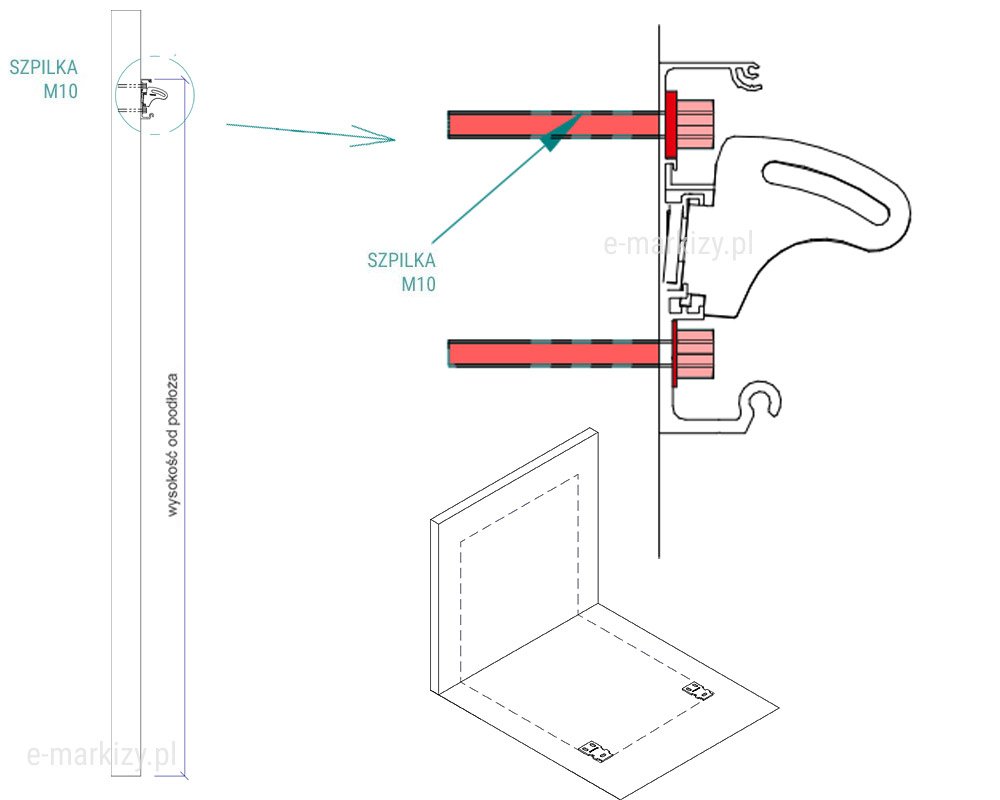

1. Wyznaczenie poziomu oraz wysokości montażu profila startowego, wyznaczenie obrysu konstrukcji

Zdjęcie przedstawia montaż tylnego profila startowego pergoli przyściennej Elegancy. Profil startowy jest przykładany do ściany i przykręcany w kilku punktach mocujących, których rozmieszczenie zależy od szerokości pergoli. Na ilustracji widać proces wiercenia otworów montażowych w profilu, wykonywanych zgodnie z potrzebami, z zachowaniem minimalnego odstępu około 250 mm od obu krawędzi profilu.

2. Montaż tylnego profila startowego pergoli

Profil startowy przykręcamy do ściany w kilku miejscach, w zależności od szerokości pergoli.
Przewiercamy go w dowolnych miejscach zgodnie z potrzebami, z zachowaniem odpowiednich odległości.

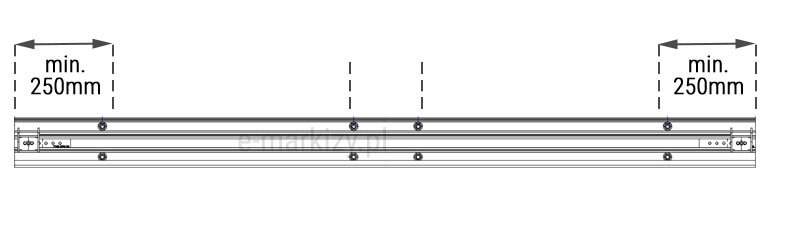

Należy pamiętać, że minimalna odległość kotwiczenia profila po obu stronach to około 250mm.

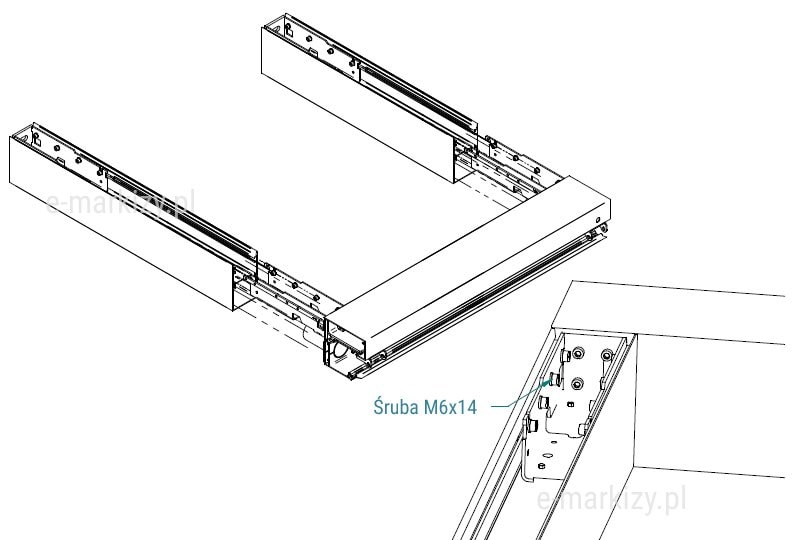

Zdjęcie przedstawia połączenie profili podporowych z rynną w pergoli przyściennej Elegancy. Widoczny jest moment, w którym element rynny wsuwany jest do profila podporowego, a następnie skręcany śrubą M6×14, która łączy go z kostką montażową znajdującą się w porcie nogi. Ujęcie pokazuje precyzyjny sposób łączenia rynny z konstrukcją nośną pergoli.

3. Połączenie profili podporowych z rynną

Element należy wsunąć do profila, nastepnie skręcić śrubą M6x14 z kostką znajdującą się w porcie nogi.

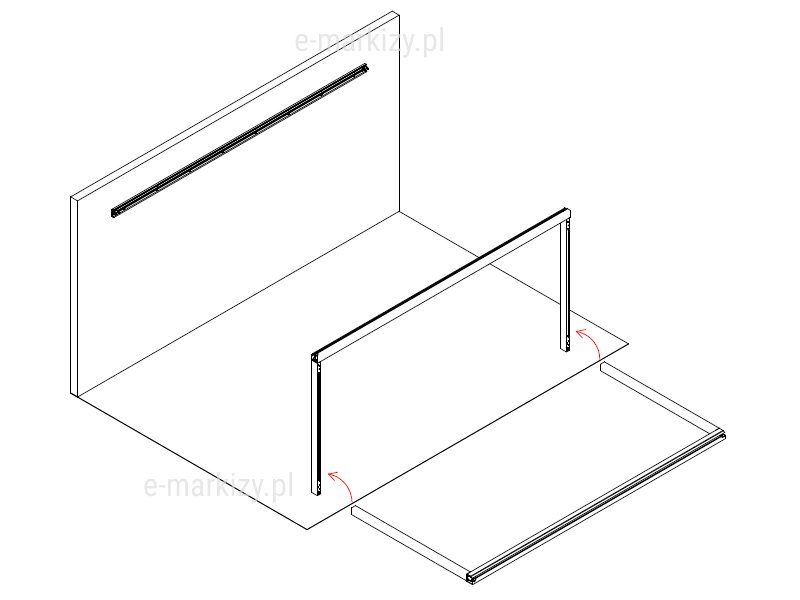

Ujęcie pokazuje etap instalacji przedniej bramki w pergoli Elegancy, gdzie przedni profil konstrukcyjny jest dopasowywany i osadzany pomiędzy prowadnicami. Ten element tworzy sztywny front pergoli i jest przygotowywany do przykręcenia w miejscach łączenia, zapewniając stabilność całej konstrukcji.

4. Montaż przedniej bramki

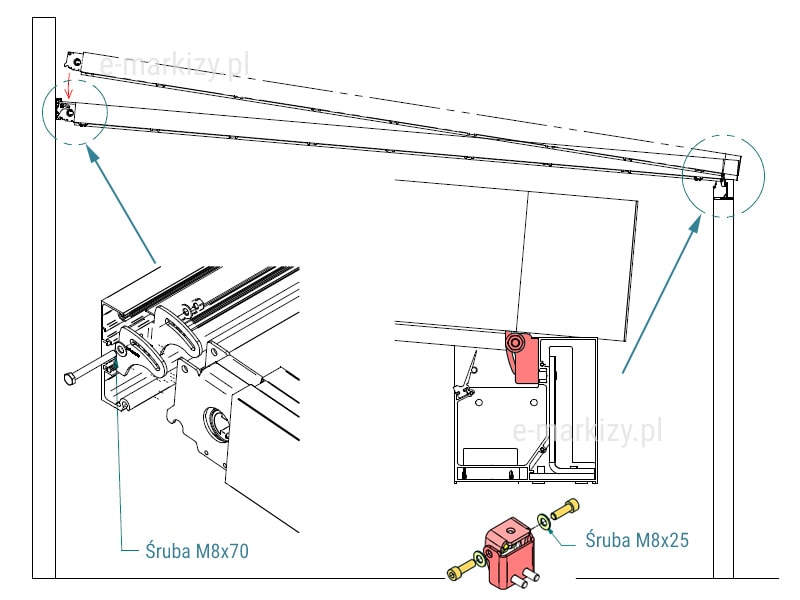

Zdjęcie przedstawia montaż prowadnicy w pergoli przyściennej Elegancy. Prowadnica została zawieszona na uchwycie profilu startowego, a następnie mocowana śrubą M8×70. W uchwycie widoczne są również śruby M8×25 z podkładkami, wstępnie dokręcone nakrętką nr 8, co pozwala na późniejsze precyzyjne ustawienie prowadnicy.

5. Montaż prowadnicy

Zawieś prowadnicę na uchwycie w profilu startowym, a następnie skręć za pomocą śruby M8x70.
W uchwycie należy umieścić śruby M8x25 z podkładkami oraz zakręcić lekko nakrętką 8.

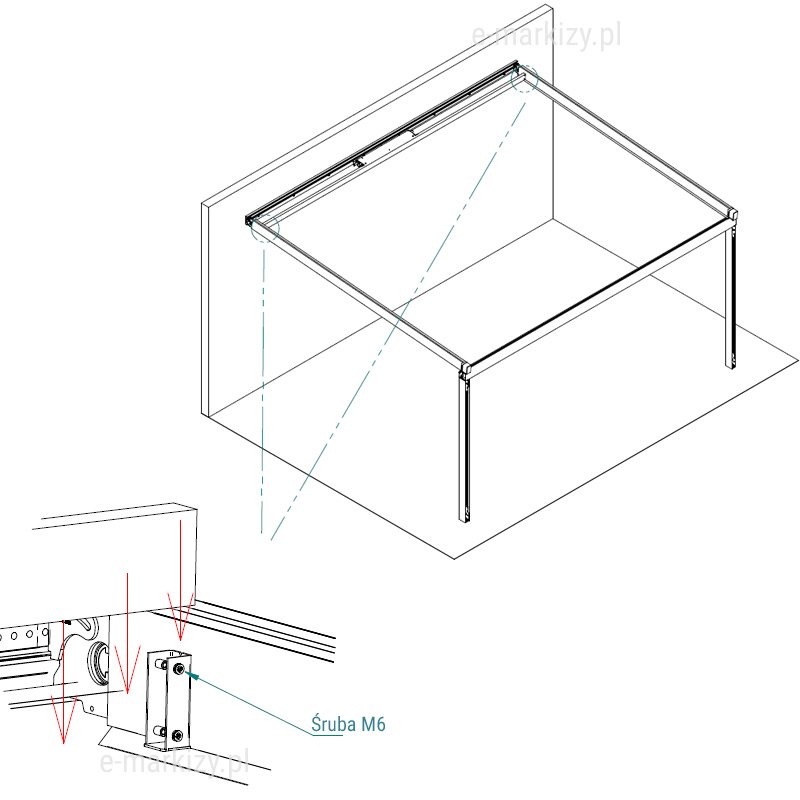

Zdjęcie przedstawia montaż profilu silnikowego w pergoli przyściennej Elegancy. Widoczny jest moment, w którym profil spinający jest wsuwany na swoje miejsce, zgodnie z kierunkiem zaznaczonym czerwonymi strzałkami, a następnie przykręcany śrubą M6 od wewnętrznej strony konstrukcji. Ujęcie pokazuje właściwy sposób połączenia profilu z elementami nośnymi.

6. Montaż profilu silnikowego

Wsunąć profil spinający (kierunek ruchu obrazują czerwone strzałki) i przykręcić śrubą M6 od wewnętrznej strony.

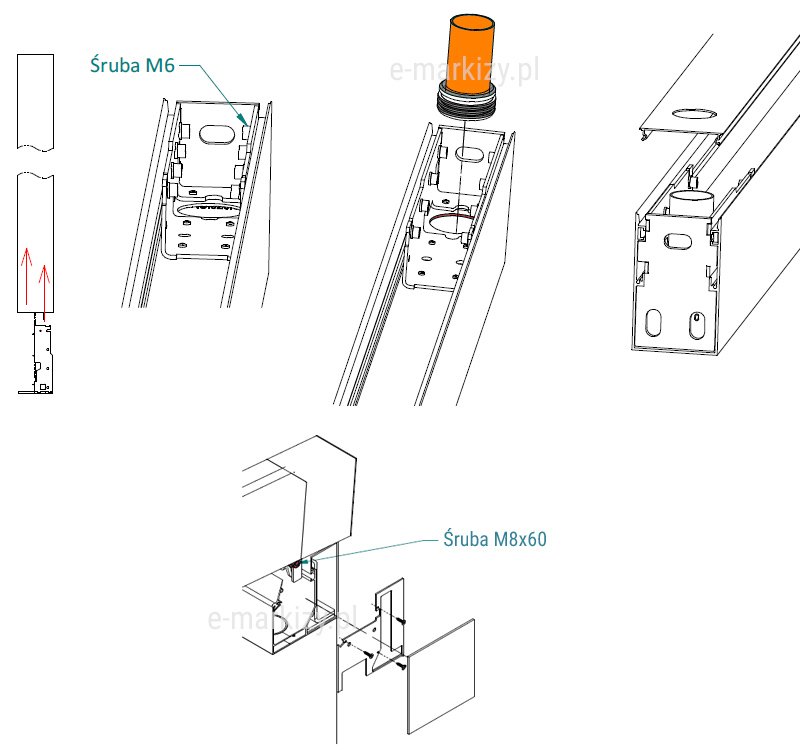

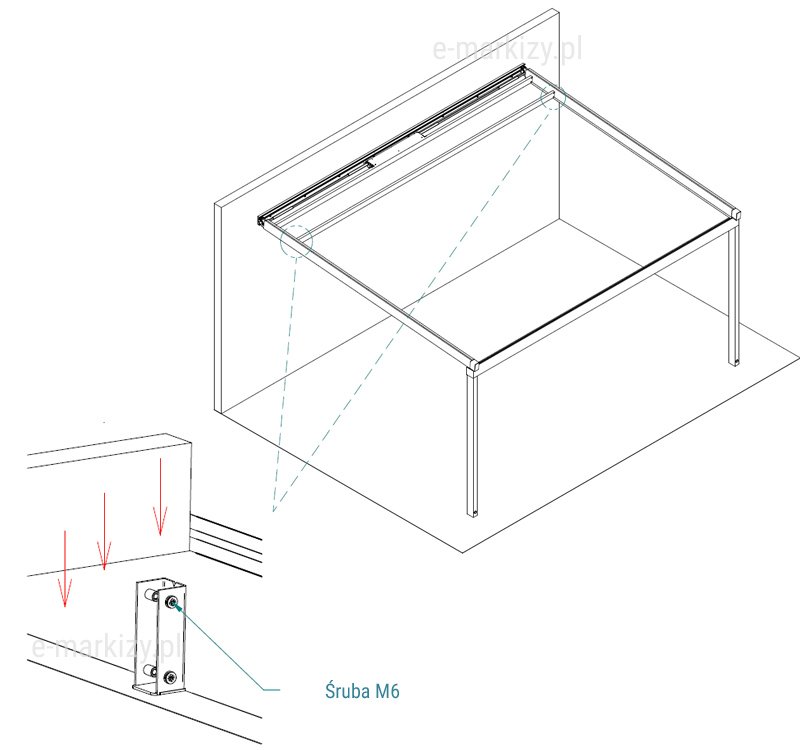

Zdjęcie przedstawia etap zakotwienia konstrukcji pergoli przyściennej Elegancy oraz montaż elementów wykończeniowych. Widać moment, w którym stopy pergoli są nasuwane na elementy mocujące, unoszone w górę, aby ominąć śruby, a następnie skręcane śrubami M6 z kostkami montażowymi w portach nogi. Po zakotwieniu montowana jest dolna wylewka odprowadzająca wodę oraz zaślepka nogi, a następnie dokręcana śruba M8×60 w uchwycie przy zaślepce rynny, co domyka proces montażu.

7. Zakotwienie konstrukcji, Montaż dolnej wylewki wody oraz zaślepki profila nogi, Montaż zaślepek rynny

Zakotwienie: Nasuń stopy na elementy mocujące, podnosząc je do góry aby ominąć śruby, a następnie skręć śrubami M6, do kostek umieszczonych w portach nogi.

Zamontuj dolną wylewkę wody w profilu. Zainstaluj zaślepkę nogi.

Dokręć śrubę M8X60 znajduj ącą się w uchwycie przy zaślepce rynny.

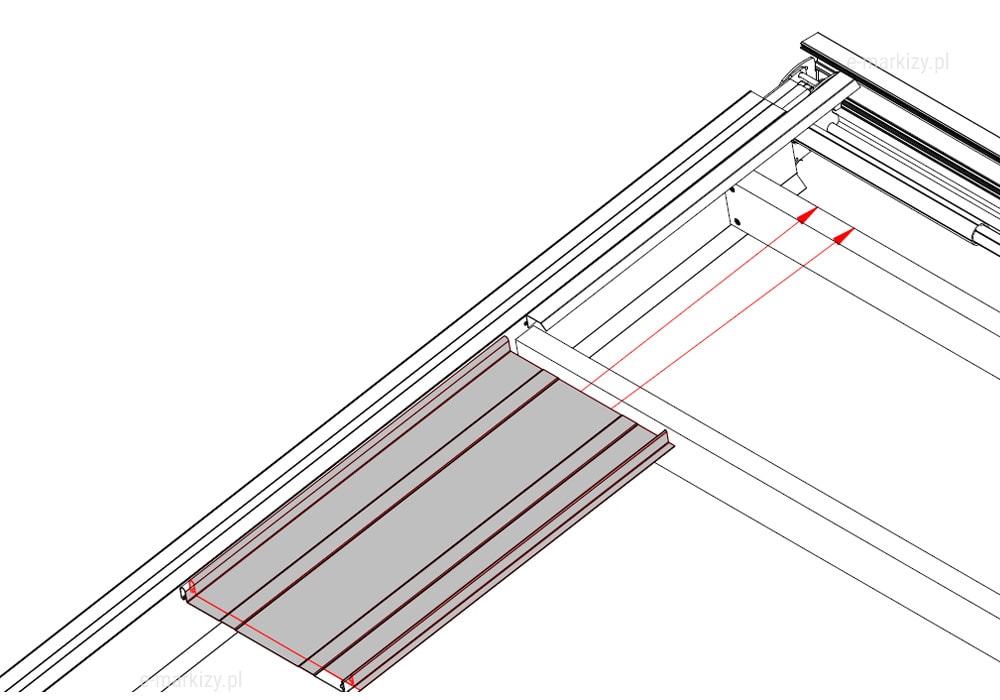

Zdjęcie przedstawia montaż belki poddaszkowej w pergoli przyściennej Elegancy. Na ilustracji widać, jak profil spinający jest wsuwany w wyznaczone miejsce, zgodnie z kierunkiem zaznaczonym czerwonymi strzałkami, a następnie przykręcany śrubą M6 od wewnętrznej strony konstrukcji. Ujęcie pokazuje dokładny sposób łączenia elementów.

8. Montaż belki poddaszkowej

Wsunąć profil spinający (kierunek ruchu obrazują czerwone strzałki) i przykręcić śrubą M6 od wewnętrznej strony.

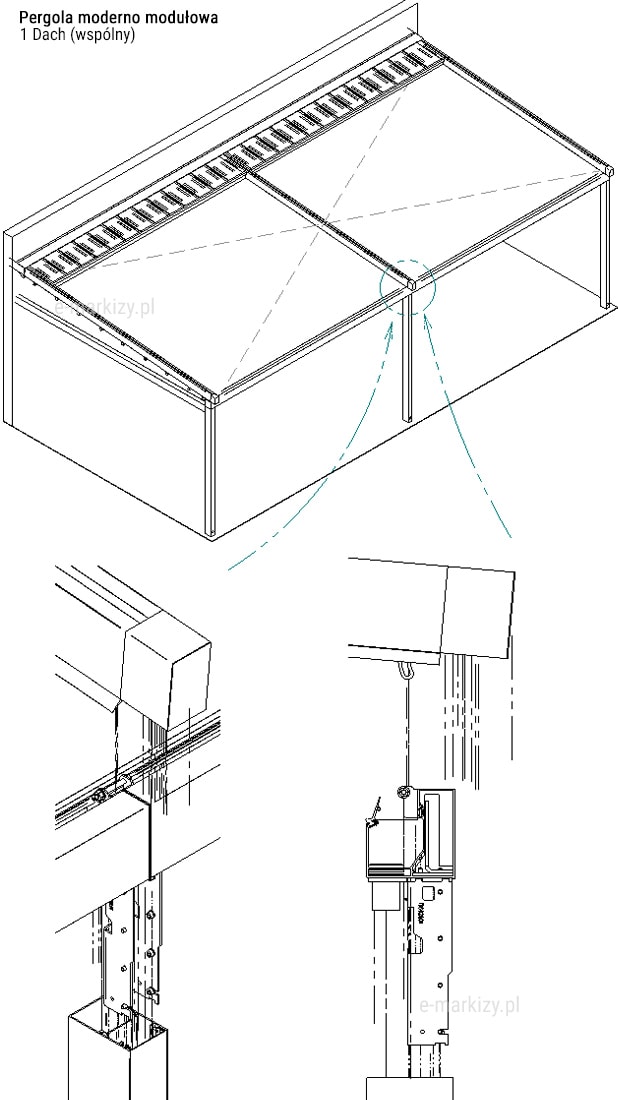

Ilustracja techniczna prezentuje pergolę Elegancy w układzie modułowym z jednym wspólnym dachem. Dwa moduły są połączone pod jedną płaszczyzną dachową, co pokazuje możliwość tworzenia większych zestawień z pojedynczym zintegrowanym zadaszeniem.

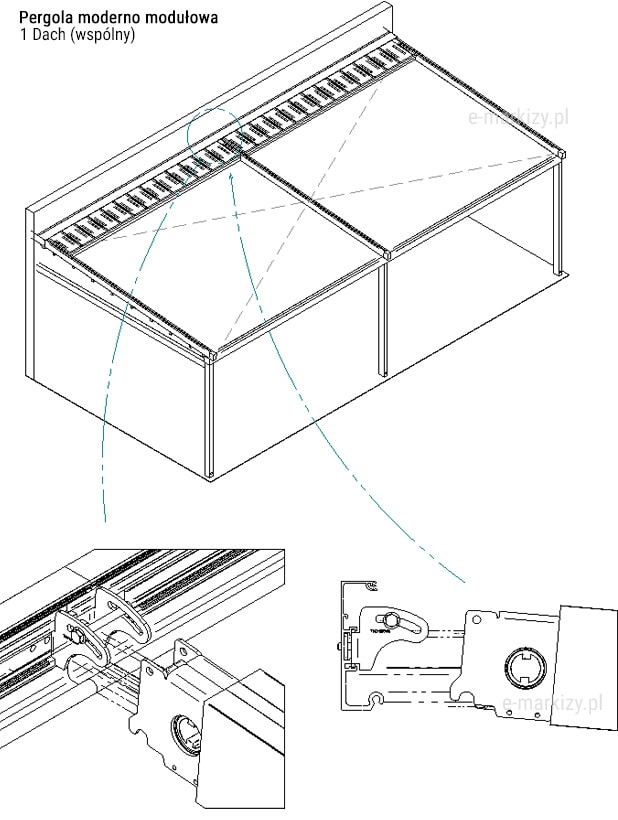

Ujęcie pokazuje modułowe łączenie pergoli Elegancy z wykonanym jednym wspólnym dachem, obejmującym dwa sąsiadujące moduły. Widoczna krokiew biegnie przez całą szerokość konstrukcji, ilustrując sposób integracji modułów w jednolitą, wspólną płaszczyznę dachową.

9a. Połączenie modułowe (wspólny dach tkaninowy)

9b. Połączenie modułowe (wspólny dach tkaninowy)

10. Tkanina pergoli

Moduł tkaniny pergoli jest fabrycznie złożony i gotowy do instalacji na konstrukcję pergoli. Moduł tkaniny składa się z belek przeciw wietrznych. Do każdej z belek, doczepione są pasy tkaniny.

Cały model należy wpiąć w wózki prowadzące (które są zainstalowane fabrycznie w prowadnice pergoli).

*Aby ułatwić czynność instalacji modułu tkaniny, najlepiej użyć rusztowania lub drabin, aby podtrzymać tkaninę możliwie blisko wózków prowadzących.

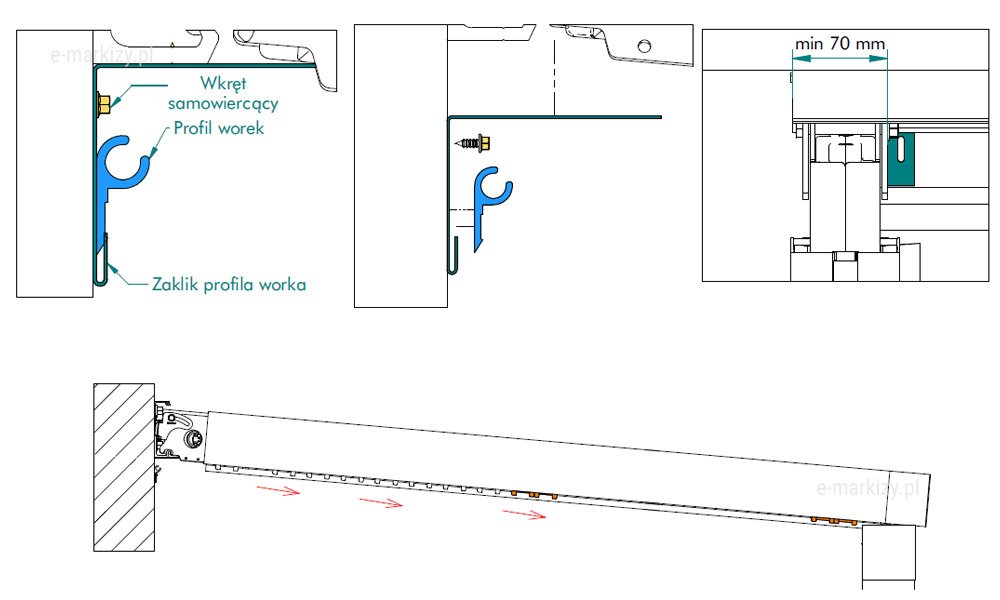

Schemat techniczny przedstawiający szczegółowy proces montażu tkaniny w systemie pergoli. W górnej części obrazu widoczne są przekroje profili z oznaczeniem elementów montażowych – samowiercącego wkrętu oraz profilu typu „worek” z jego charakterystycznym zaklikiem, który należy zaczepić w profilu startowym. Na jednym z rysunków zaznaczono również minimalną odległość montażową wynoszącą 70 mm. W dolnej części ilustracji pokazano boczny przekrój całej konstrukcji pergoli z zaznaczonym kierunkiem przesuwu. Montaż tkaniny: należy zainstalować profil worek wraz z jego zaklikiem w profilu startowym, następnie uruchomić silnik i zjechać pierwszym wózkiem w prowadnicy, ustawiając go możliwie blisko rynny, co pozwoli na właściwe rozprowadzenie tkaniny w dalszych etapach montażu.

10a. Montaż tkaniny

Zainstaluj profil worek oraz jego zaklik do profila startowego. Uruchom motor a następnie zjedź pierwszym wózkiem w prowadnicy ustawiając go blisko rynny.

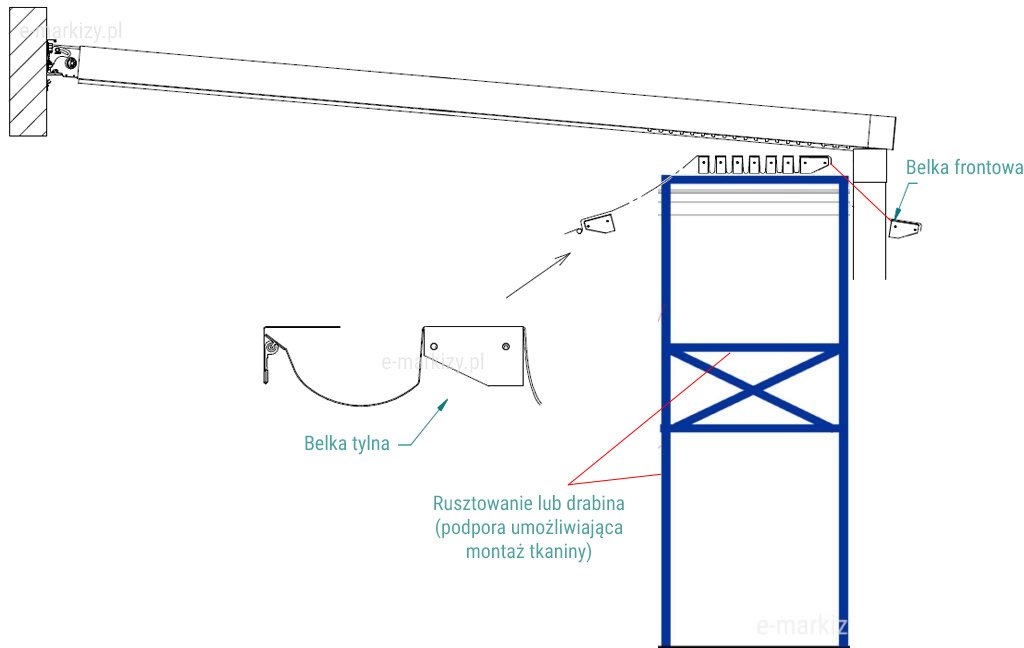

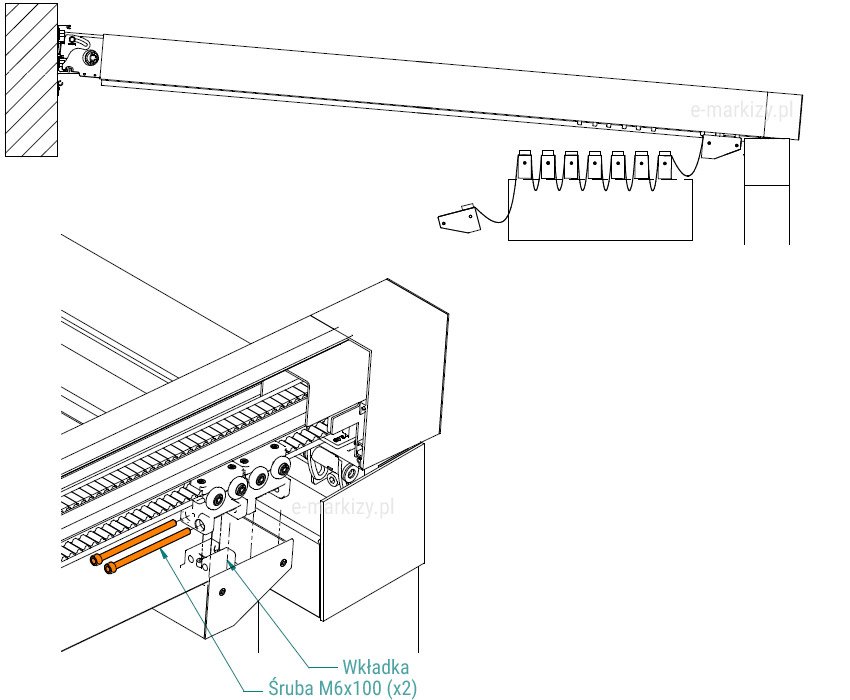

Schemat montażowy przedstawiający instalację belki tylnej i belki frontowej w konstrukcji pergoli, z widocznym ramieniem nachylonym pod kątem, przymocowanym do ściany budynku. Po lewej stronie pokazano sposób mocowania belki tylnej, natomiast po prawej — szczegóły montażu belki frontowej na wysokim rusztowaniu lub drabinie, służących jako podpory do instalacji tkaniny. Rysunek techniczny zawiera opisy poszczególnych elementów i kierunki montażu, z zaznaczeniem konstrukcji wsporczej w kolorze niebieskim. W etapie montażu tkaniny należy umieścić zwinięty pakiet materiału na rusztowaniu w bezpośredniej bliskości prowadnic, co ułatwi jego prawidłowe rozłożenie i wsunięcie w system jezdny pergoli.

10b. Montaż tkaniny

Umieść pakiet tkaniny na rusztowaniu w bliskiej odległości od prowadnic

Ujęcie pokazuje początkowy etap instalacji tkaniny w pergoli Elegancy, gdzie jako pierwsza montowana jest przednia belka tkaniny. Po jej osadzeniu i wyrównaniu, w dalszej części procesu dodawane są wszystkie małe belki, mocowane analogicznie, aby stworzyć kompletną konstrukcję podtrzymującą tkaninę.

10c. Montaż tkaniny

Montaż należy zacząć od zamocowania przedniej belki. Następnie zainstaluj w ten sam sposób wszystkie małe belki.

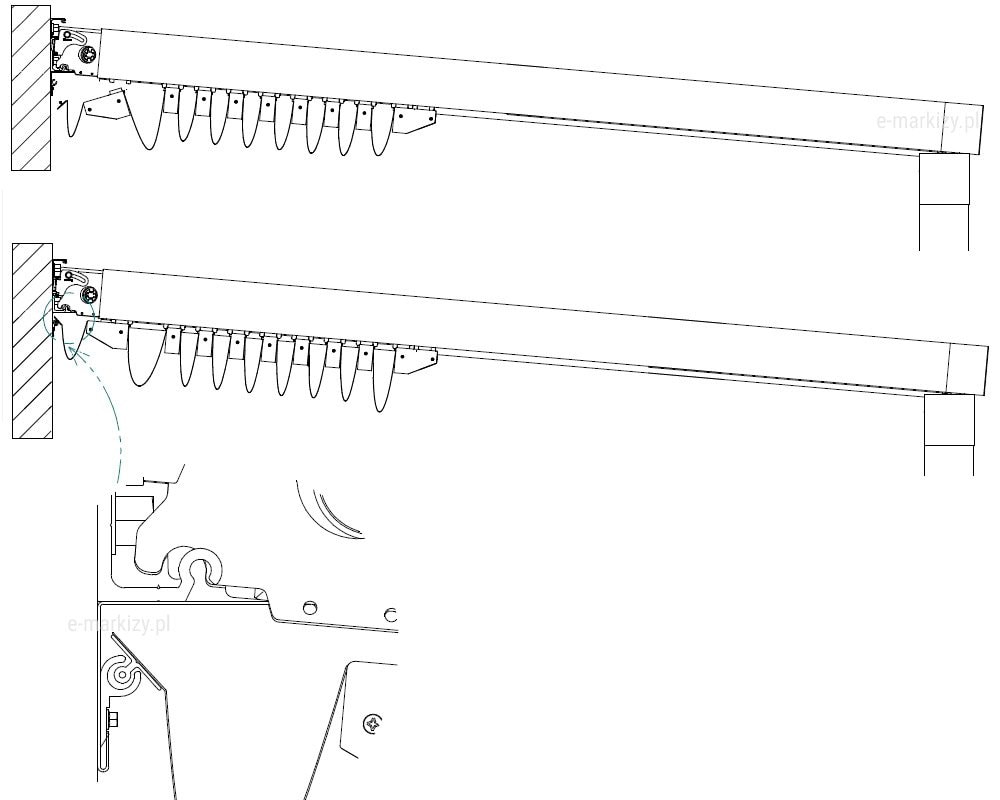

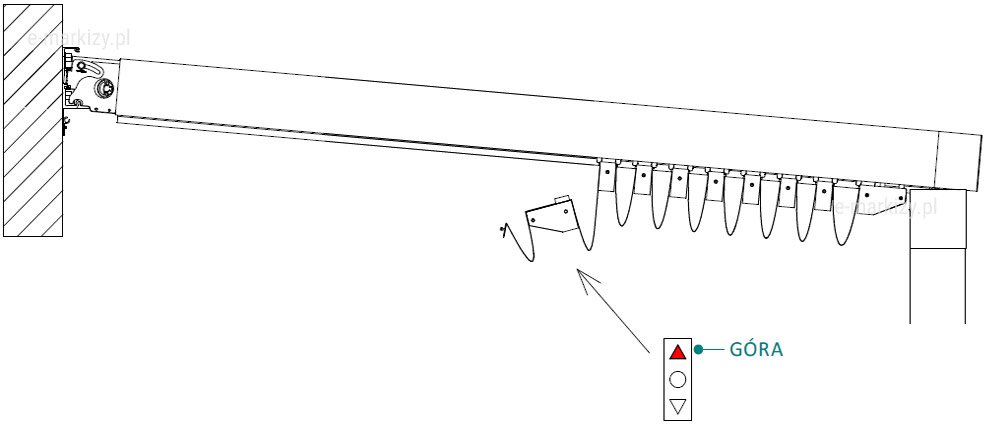

Zdjęcie przedstawia etap montażu tkaniny w pergoli przyściennej Elegancy, w którym pakiet tkaniny jest już umieszczony w prowadnicach, lecz bez zamontowanej belki tylnej. Monter, korzystając z napędu Motorbox, przesuwa tylną część pakietu tkaniny wzdłuż prowadnic, ustawiając ją we właściwej pozycji do dalszej instalacji. Ujęcie ukazuje działanie mechanizmu przesuwu przed finalnym montażem belki tylnej.

10d. Montaż tkaniny

Po instalacji pakietu tkaniny, bez tylnej belki przesuń stronę tylnej części za pomoc ą Motorbox’a.

Zdjęcie przedstawia etap montażu tkaniny w pergoli przyściennej Elegancy, w którym monter instaluje belkę tylną stanowiącą końcowy element modułu tkaniny. Belka jest ustawiana w prowadnicach i przygotowywana do połączenia z pakietem tkaniny, umożliwiając dalszy montaż systemu zadaszenia.

10e. Montaż tkaniny

Zainstaluj belkę tylną.

Ujęcie pokazuje montaż daszka systemowego w pergoli Elegancy, zaczynający się od zamocowania profilu „worek” do profilu startowego. Po jego zapięciu monter aktywuje motor, dzięki czemu pierwszy wózek przesuwa się wzdłuż prowadnicy i zostaje ustawiony tuż przy rynnie, przygotowując konstrukcję do dalszych etapów montażu.

11a. Montaż daszka systemowego

Zainstaluj profil worek oraz jego zaklik do profila startowego.
Uruchom motor a następnie zjedź pierwszym wózkiem w prowadnicy ustawiając go blisko rynny.

Zdjęcie przedstawia etap montażu daszka systemowego w pergoli tarasowej Elegancy, w którym pakiet tkaniny został umieszczony na rusztowaniu tuż obok prowadnic. Tkanina znajduje się w pozycji przygotowanej do dalszego montażu, umożliwiającej jej swobodne wsunięcie w prowadnice i dalsze prace nad instalacją daszka.

11b. Montaż daszka systemowego

Umieść pakiet tkaniny na rusztowaniu w bliskiej odległości od prowadnic

Zdjęcie przedstawia montaż daszka systemowego w pergoli tarasowej Elegancy. Widoczny jest etap, w którym monter rozpoczyna instalację od zamocowania przedniej belki daszka, po czym dokłada kolejne małe belki wsporcze, montowane w analogiczny sposób. Ujęcie pokazuje sposób prowadzenia prac montażowych na górnej części pergoli.

11c. Montaż daszka systemowego

Montaż należy zacząć od zamocowania przedniej belki. Następnie zainstaluj w ten sam sposób wszystkie małe belki.

Zdjęcie przedstawia etap montażu daszka systemowego w pergoli Elegancy, wykonywany po instalacji pakietu tkaniny. Konstrukcja jest ustawiana w odpowiedniej pozycji poprzez przesunięcie tylnej części pergoli za pomocą mechanizmu Motorbox, co umożliwia dalszy montaż daszka ochronnego.

11d. Montaż daszka systemowego

Po instalacji pakietu tkaniny, bez tylnej belki przesuń stronę tylnej części za pomocą Motorbox’a.

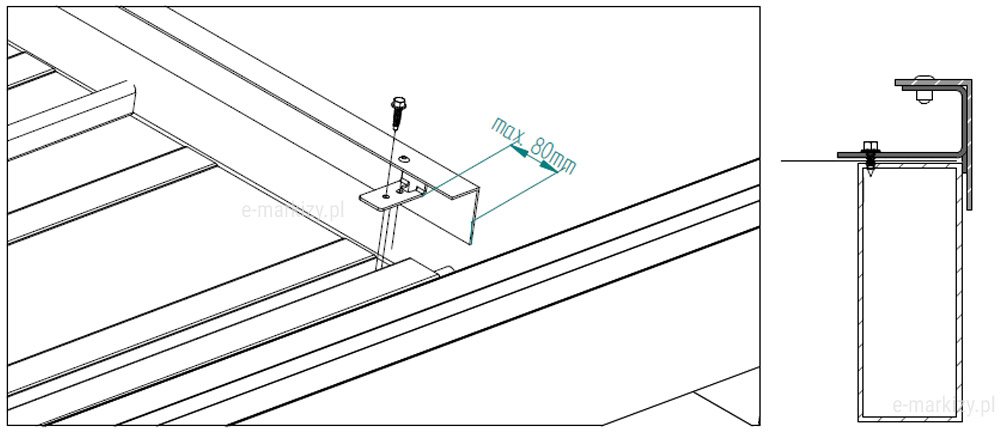

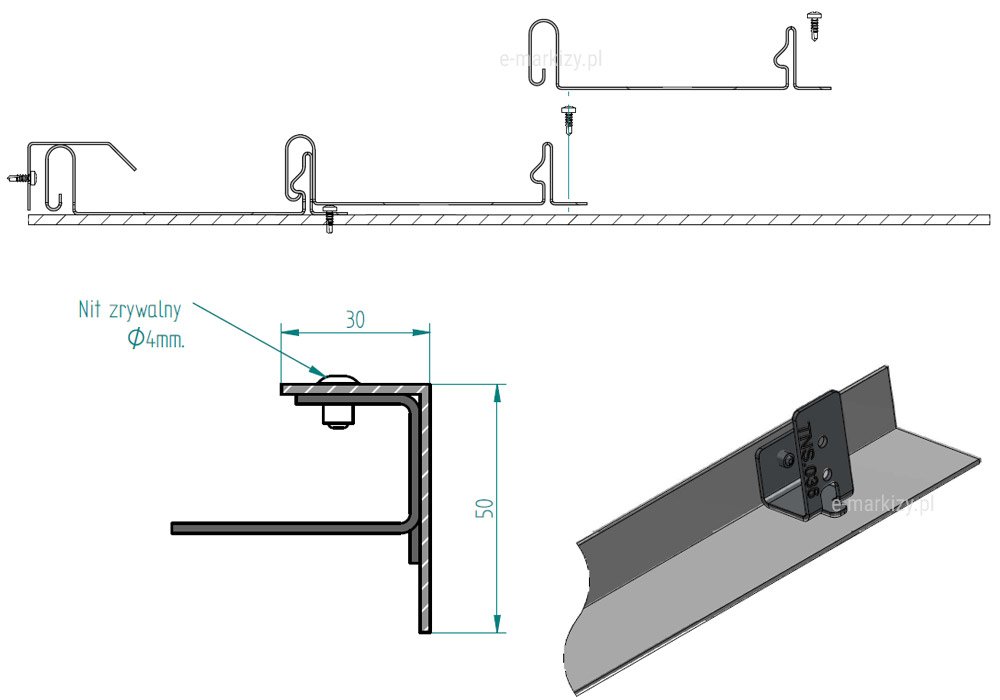

Zdjęcie przedstawia montaż daszka systemowego w pergoli tarasowej Elegancy. Widoczny jest etap, w którym panel daszka jest wsuwany pod boczną obróbkę i ustawiany na profilu montażowym, przygotowanym wcześniej na górnej części konstrukcji pergoli. Panel zostaje dopasowany do prowadnic i przygotowany do finalnego mocowania.

11e. Montaż daszka systemowego

Zainstaluj belkę tylną.

Schemat montażu bocznego profilu pergoli aluminiowej, przedstawiający widok techniczny konstrukcji z nachylonym dachem oraz szczegóły mocowania poziomych profili nośnych o wymiarach 80x130 mm i 80x80 mm; na rysunku widoczne są elementy montażowe, kierunki przykręcania zaznaczone czerwonymi strzałkami oraz opisane punkty instalacji profilu bocznego do konstrukcji nośnej pergoli.

12. Montaż profilu bocznego pergoli (na rysunku wersja wolnostojąca)

Montaż profilu bocznego 80×130
Montaż profilu bocznego 80×80
