Pergola Elegancy Wolnostojąca Pomiar i Dane techniczne

Pergola Elegancy Wolnostojąca Pomiar – jak mierzyć

S=Szerokość pergoli, W=Wysięg pergoli

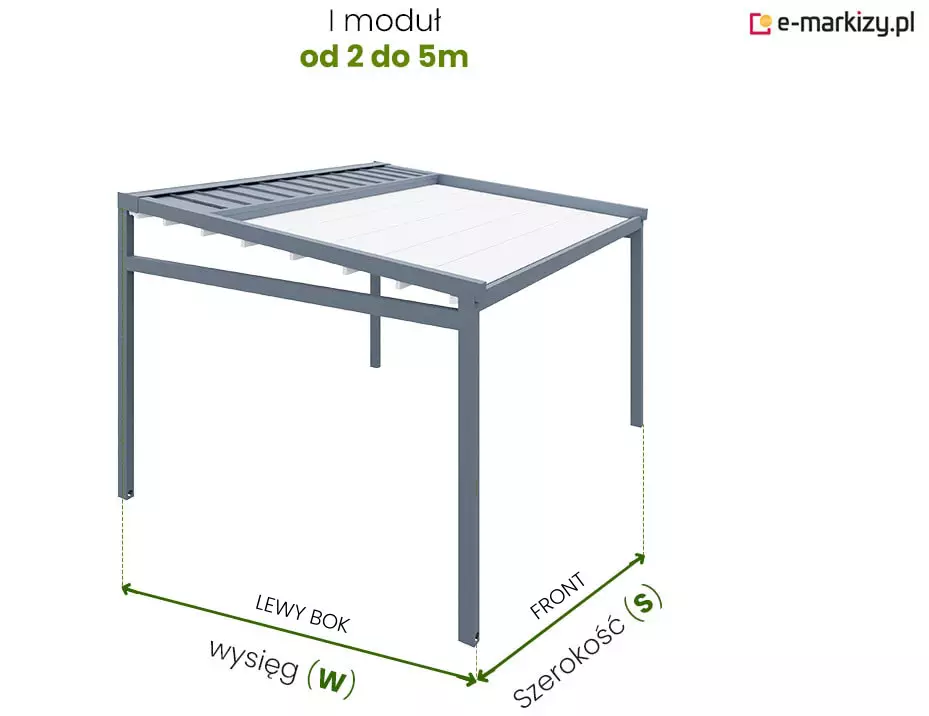

Wizualizacja pergoli w wersji jednotorowej (1 moduł), przedstawiająca aluminiową konstrukcję z dachem lamelowym. Obraz zawiera oznaczenia dwóch podstawowych wymiarów: wysięg (W) – czyli głębokość pergoli mierzona od ściany budynku w kierunku frontowym, oraz szerokość (S) – odpowiadająca szerokości modułu wzdłuż elewacji budynku. Zaznaczone zostały także kierunki: „LEWY BOK” i „FRONT”, ułatwiające orientację montażową. W górnej części grafiki podano zakres dostępnych wymiarów dla jednego modułu: od 2 do 5 metrów szerokości. Ilustracja służy jako pomoc przy planowaniu instalacji pergoli oraz doborze jej rozmiaru do przestrzeni tarasowej lub ogrodowej.

I moduł szerokość od 2m do 5m

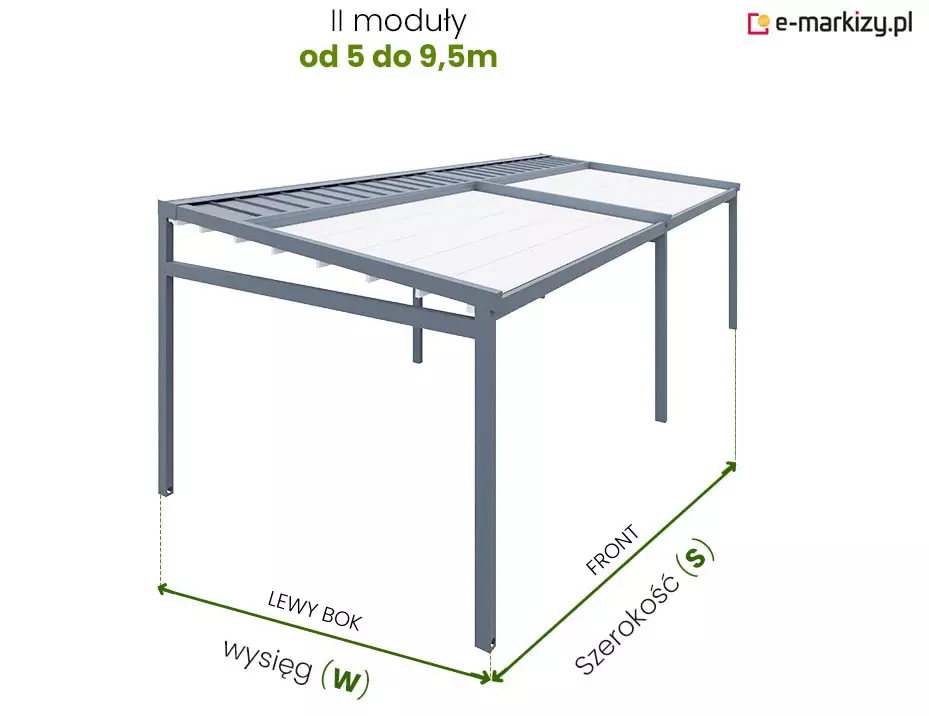

Wizualizacja pergoli modułowej w układzie dwumodułowym, przedstawiająca stalowo-aluminiową konstrukcję z dachem lamelowym. Obiekt został oznaczony pod kątem wymiarowania – wysięg (W) to głębokość konstrukcji liczona od ściany budynku do frontowej krawędzi, natomiast szerokość (S) to wymiar mierzony wzdłuż frontu pergoli. Na ilustracji zaznaczono także orientację boków: „LEWY BOK” oraz „FRONT”. Zadaszenie wykonane z obracających się lameli zamontowanych w dwóch oddzielnych segmentach. Opis u góry informuje, że konstrukcja występuje w wersji dwumodułowej o łącznej szerokości od 5 do 9,5 metra. Całość ilustruje schematycznie, jak rozumieć podstawowe wymiary przy projektowaniu i dopasowywaniu pergoli do przestrzeni tarasowej.

II moduły szerokość od 5m do 9,5m

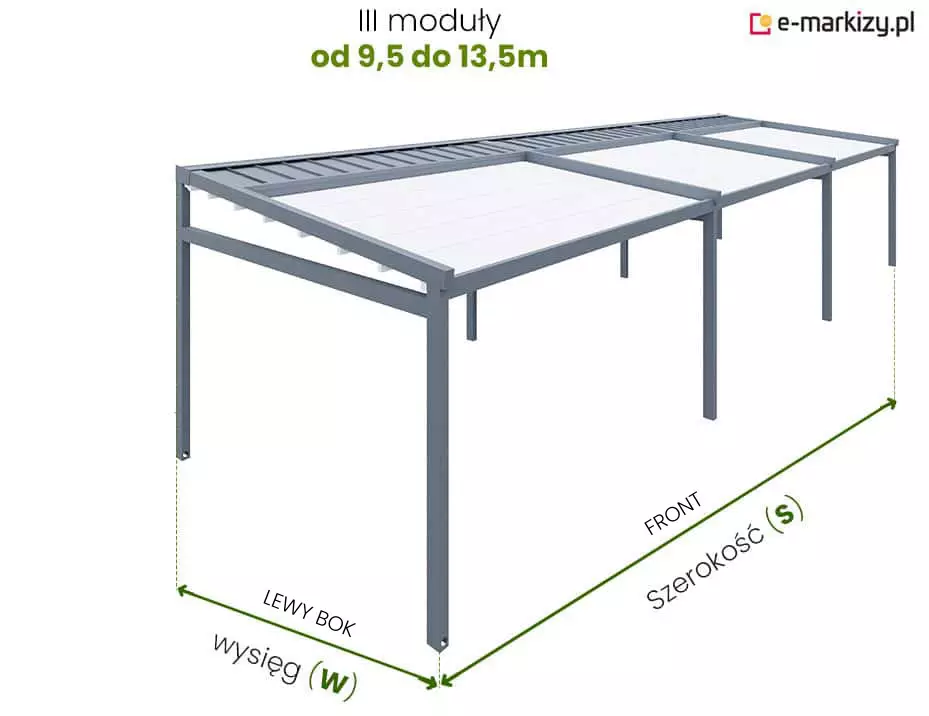

Wizualizacja pergoli przyściennej w układzie trzymodułowym, z aluminiową konstrukcją i dachem lamelowym. Na grafice oznaczono dwa główne wymiary konstrukcyjne: wysięg (W) – głębokość pergoli liczona od ściany budynku do frontowej krawędzi oraz szerokość (S) – całkowita szerokość konstrukcji obejmująca trzy moduły dachowe. Opis górny informuje, że pergola w tej konfiguracji dostępna jest w zakresie szerokości od 9,5 do 13,5 metra. Strony pergoli opisane jako „LEWY BOK” i „FRONT” ułatwiają orientację montażową. Grafika pełni funkcję pomocniczą przy doborze wymiarów systemu do dużych powierzchni tarasowych lub ogrodowych.

III moduły szerokość od 9,5m do 13,5m

Schemat boczny pergoli przedstawiający wymiary konstrukcji oraz opcjonalny element wzmacniający. Na rysunku Pergola Elegancy Wolnostojąca Pomiar oznaczono trzy kluczowe wymiary: H – całkowitą wysokość konstrukcji przy ścianie budynku, H1 – wysokość belki frontowej (niższej), oraz W – wysięg pergoli, czyli odległość od ściany do frontowej krawędzi konstrukcji. Grafika ilustruje dokładny pomiar wysięgu (W), który jest jednym z podstawowych parametrów przy projektowaniu pergoli. Dach pokazany jest z lekkim spadkiem, a pod jego linią znajduje się belka spinająca – opcjonalny element wzmacniający, montowany w celu zwiększenia sztywności konstrukcji. Rysunek pełni funkcję pomocniczą przy planowaniu montażu i doborze odpowiednich wymiarów pergoli.

Przekrój boczny pergoli Elegancy

W=Wysięg pergoli
H1=Wysokość profila podporowego (standard 230cm)
H=Wysokość pergoli
– Belka spinająca

Schemat techniczny przedstawiający widok frontowy pergoli z oznaczeniem kluczowych wymiarów. Na grafice widoczny jest pomiar szerokości pergoli (S) – oznaczony czerwoną strzałką wzdłuż dolnej krawędzi konstrukcji, obejmujący odległość między zewnętrznymi punktami podporowymi. Dodatkowo zaznaczono wysokość całkowitą konstrukcji (H) oraz wymiary pomocnicze: 8 cm od osi słupów bocznych do krawędzi konstrukcji i 14 cm wysokości belki przedniej. Ilustracja służy do precyzyjnego określenia szerokości systemu pergoli podczas projektowania i montażu.

Przekrój przedni pergoli Elegancy

S=Szerokość pergoli
H=Wysokość pergoli

Schemat techniczny przedstawiający trzy warianty układu pergoli w widoku od frontu, z podziałem na moduły szerokościowe. Górna część obrazu pokazuje konstrukcję jednosegmentową o szerokości oznaczonej jako S. Środkowa ilustracja prezentuje dwumodułowy układ z oznaczeniem szerokości każdego segmentu jako S1 i S2, przy zachowaniu całkowitej szerokości S. Dolna część rysunku przedstawia wersję trzymodułową, gdzie całkowita szerokość S składa się z segmentów S1, S2 i S3. Każdy z wariantów przedstawiony jest w uproszczonym, liniowym stylu, z wyraźnie zaznaczonymi punktami podparcia (słupkami) i kierunkiem pomiaru szerokości, oznaczonym czerwonymi strzałkami. Schemat obrazuje możliwe konfiguracje pergoli pod kątem modułowości i rozmieszczenia podpór konstrukcyjnych.

Widok od przodu – moduły

S=Szerokość całkowita konstrukcji modułowej
S1, S2, S3=Szerokość poszczególnych modułów

Pergola Elegancy Wolnostojąca Dane techniczne

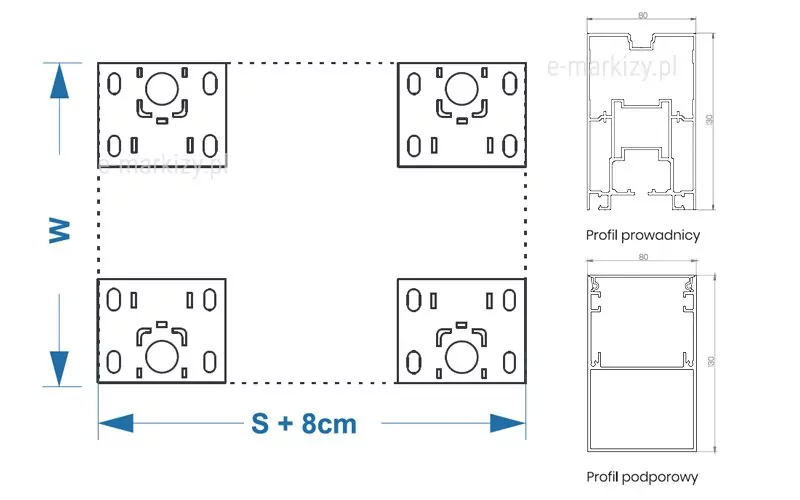

Rozstaw stóp pergoli i Przekroje profili

– Profil prowadnicy 80x130mm
– Profil podporowy 80x130mm

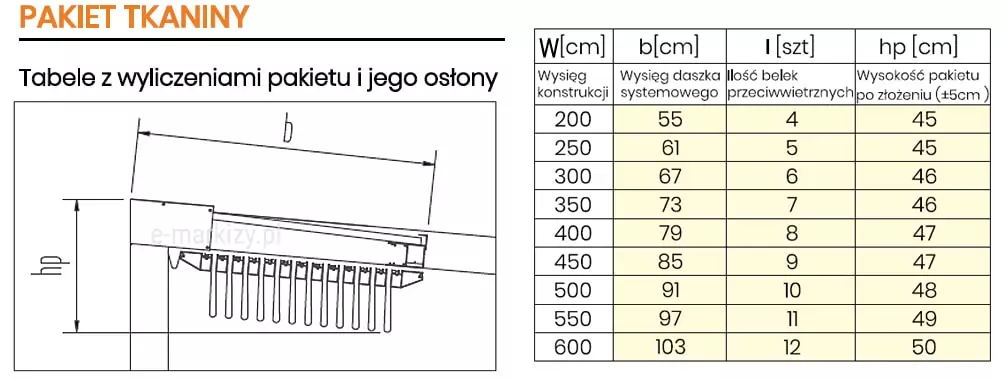

Tabela techniczna przedstawiająca zestawienie parametrów pakietu tkaniny dla pergoli aluminiowej model Elegancy, wraz ze schematem poglądowym pokazującym ułożony pakiet po złożeniu. Po lewej stronie widoczny rysunek techniczny przedstawiający przekrój boczny konstrukcji z zaznaczoną długością wysięgu daszka systemowego (b) oraz wysokością pakietu po złożeniu (hp). Po prawej stronie umieszczono szczegółową tabelę z wartościami dla różnych głębokości konstrukcji (W – wysięg konstrukcji, od 200 cm do 600 cm), wraz z odpowiadającymi im wymiarami: b [cm] – długość systemowego daszka, l [szt] – liczba belek przeciwwietrznych w systemie, hp [cm] – wysokość złożonego pakietu tkaniny z tolerancją ±5 cm. Zestawienie umożliwia precyzyjne określenie przestrzeni potrzebnej na schowanie złożonego materiału i planowanie obudowy osłonowej.

Pakiet materiału

Wysokość pakietu hp zależy od rozstawu pomiędzy belkami przeciwwietrznymi. Na życzenie można zmniejszyć odległość między belkami, jednocześnie zmniejszając wysokość pakietu

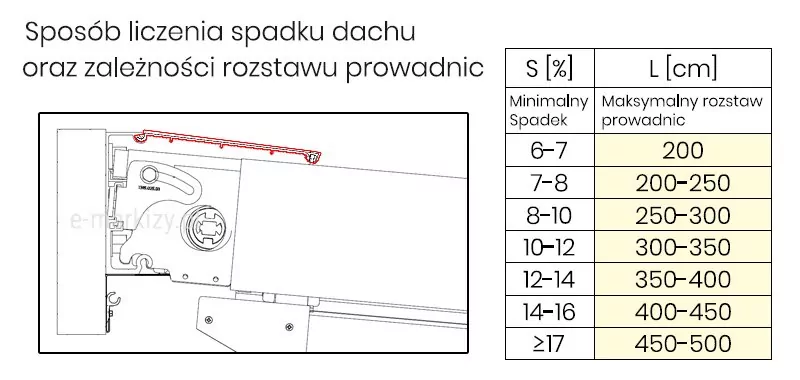

abela techniczna przedstawiająca sposób obliczania minimalnego spadku dachu w pergolach oraz zależności między procentowym nachyleniem połaci (S [{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}]) a maksymalnym dozwolonym rozstawem prowadnic (L [cm]). Po lewej stronie widoczny jest szczegółowy przekrój boczny konstrukcji z oznaczeniem linii spadku, która została podkreślona na czerwono. Po prawej stronie umieszczono tabelę wartości: Dla nachylenia 6–7{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – maksymalny rozstaw prowadnic wynosi 200 cm, Dla 7–8{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – 200–250 cm, Dla 8–10{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – 250–300 cm, Dla 10–12{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – 300–350 cm, Dla 12–14{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – 350–400 cm, Dla 14–16{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – 400–450 cm, Dla nachylenia ≥17{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} – aż do 500 cm rozstawu prowadnic. Zestawienie umożliwia prawidłowe zaprojektowanie konstrukcji pergoli pod kątem odpływu wody i doboru odpowiedniego rozstawu prowadnic zależnie od kąta nachylenia dachu.

Spadek dachu

Sposób liczenia spadku dachu oraz zależności rozstawu prowadnic

Mocowanie podpór

Podpory pergoli standardowo mocowane są bezpośrednio do podłoża. Za dopłatą, możliwe są podkładki montażowe dopasowane do rodzaju odprowadzania wody z konstrukcji. Podkładki montażowe są wykonane ze stali nierdzewnej nielakierowanej.

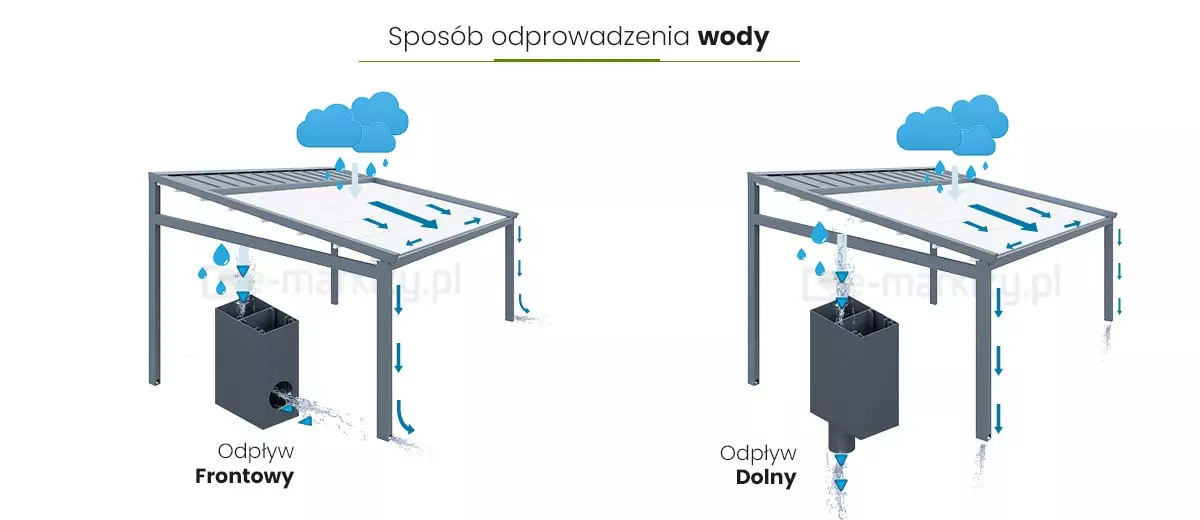

Grafika porównawcza przedstawiająca dwa warianty systemu odprowadzania wody z dachu pergoli lamelowej: odpływ frontowy i odpływ dolny. Po lewej stronie pokazano frontowy system drenażu – woda spływa z lameli do rynny zintegrowanej z belką frontową, a następnie wypływa otworem w bocznej ściance słupa. Po prawej stronie przedstawiono dolny system – woda odprowadzana jest przez słup pionowy i kierowana bezpośrednio w dół, do gruntu lub instalacji kanalizacyjnej. Obie wersje zawierają niebieskie strzałki i grafiki kropli ilustrujące kierunek przepływu deszczówki. Obraz ma charakter informacyjny i służy do wyboru odpowiedniego sposobu drenażu w zależności od warunków technicznych i estetycznych pergoli.

Odprowadzenie wody

– Odpływy Frontowe
– Odpływy Dolne

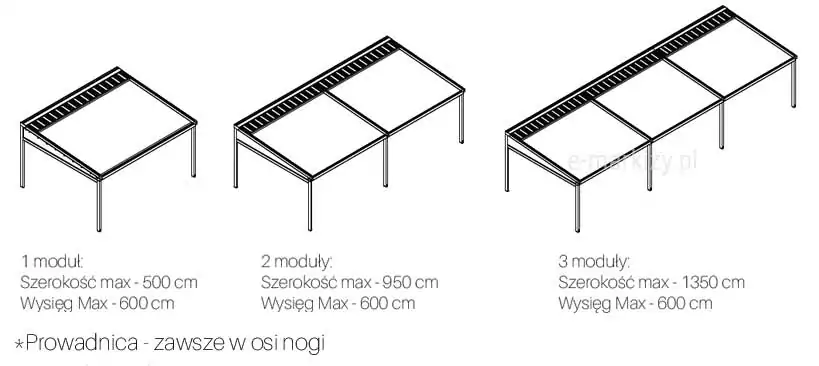

Grafika przedstawia modułowe konfiguracje pergoli Elegancy w wersji wolnostojącej. Zaprezentowano trzy układy: 1-moduł, 2-moduły i 3-moduły, ukazujące możliwość poszerzania konstrukcji poprzez dodawanie kolejnych segmentów. Widoczny jest układ słupów i prowadnic charakterystyczny dla każdej konfiguracji.

Pergola modułowa – Wymiary

*Prowadnica zawsze w osi nogi

Pergola Elegancy Przyścienna występuje w pojedynczym module do 500cm szerokości. Pergole możemy łączyć ze sobą w różnych konfiguracjach (również niesymetrycznie np. pergola o szerokości 400cm połączona z pergolą o szerokości 270cm).

Pergola Elegancy Komponenty – Lista elementów pergoli:

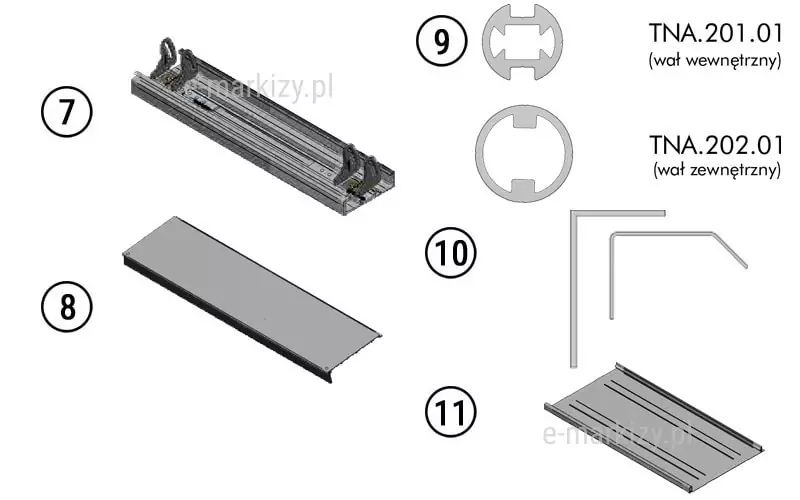

Grafika przedstawia kolejny zestaw komponentów pergoli Elegancy, zaprezentowanych w formie poglądowych rysunków elementów konstrukcyjnych. Na ilustracji widoczne są: (7) profil startowy, (8) maskownica górna, (9) profil napędu, (10) obróbka blacharska oraz (11) daszek systemowy. Każdy element został pokazany osobno, prezentując jego kształt i rolę w systemie pergoli.

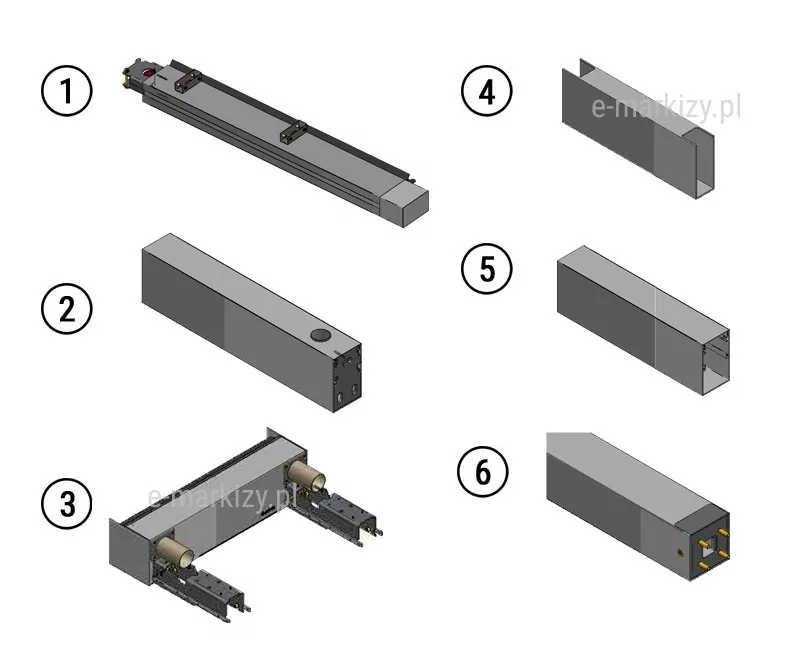

Grafika prezentuje komponenty konstrukcyjne pergoli Elegancy, przedstawione w formie zestawienia elementów. Na ilustracji widoczne są: (1) prowadnice, (2) profil podporowy przedni, (3) rynny, (4) profil spinający, (5) profil boczny 80×130 oraz (6) profil boczny 80×80. Każdy element został zaprezentowany osobno, ukazując jego kształt i funkcję w strukturze pergoli.

1. PROWADNICE
2. PROFIL PODPOROWY PRZEDNI
3. RYNNY
4. PROFIL SPINAJĄCY
5. PROFIL BOCZNY 80×130
6. PROFIL BOCZNY 80×80

7. PROFIL STARTOWY
8. MASKOWNICA GÓRNA
9. PROFIL NAPĘDU
10. OBRÓBKA BLACHARSKA
11. DASZEK SYSTEMOWY

Fotografia prezentuje dwa rodzaje profili stosowanych w wolnostojącej pergoli Elegancy: A – profil podporowy tylny, o uproszczonej, nośnej konstrukcji, oraz B – profil tylny 80×130, o większym przekroju i wzmocnionej geometrii. Elementy ułożone są obok siebie w celu porównania ich kształtu i zastosowania.

Elementy tylko dla wersji wolnostojącej:
A. PROFIL PODPOROWY TYLNY
B. PROFIL TYLNY 80×130

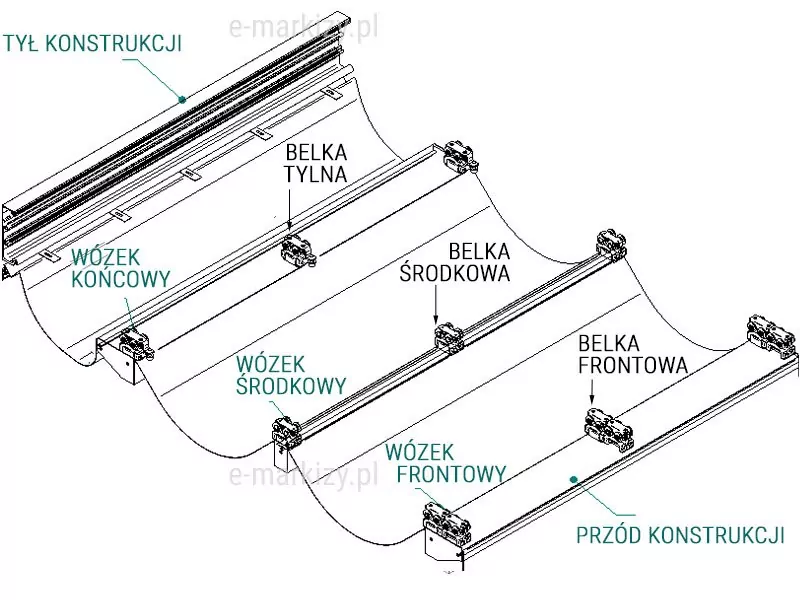

Tkanina pergoli – elementy konstrukcji

Belki pergoli:
belka frontowa,
belka środkowa,
belka tylna
Wózki tkaniny:
wózek frontowy,
wózek środkowy,
wózek końcowy

Przykładowy Montaż Pergoli Wolnostojącej

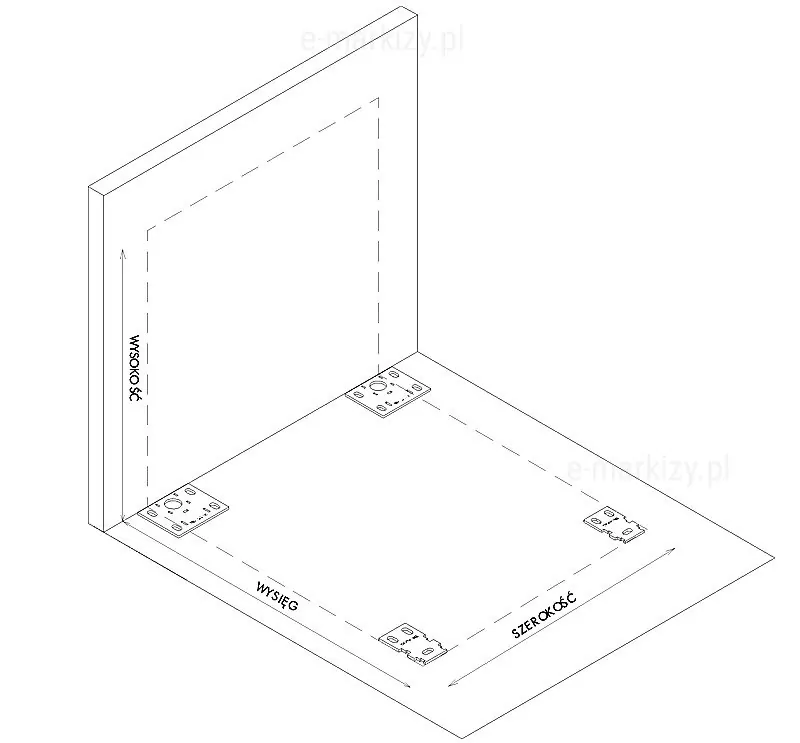

Schemat montażowy w rzucie aksonometrycznym przedstawiający rozmieszczenie podstaw słupów nośnych pergoli względem ściany budynku. Na ilustracji widoczne są cztery stalowe płyty montażowe umieszczone na podłożu, które wyznaczają rozmieszczenie nóg konstrukcji. Zaznaczono trzy podstawowe wymiary orientacyjne: wysokość (ściany budynku), wysięg (czyli głębokość konstrukcji wychodząca od ściany w kierunku ogrodu) oraz szerokość, rozumiana jako rozpiętość pergoli wzdłuż elewacji. Linie przerywane wyznaczają granice zabudowy oraz osie ustawienia konstrukcji. Rysunek stanowi instrukcję pomocniczą dla prawidłowego rozplanowania punktów kotwienia pergoli względem istniejących powierzchni montażowych.

1. Wyznaczenie wysokości, szerokości i wysięgu oraz wyznaczenie obrysu konstrukcji

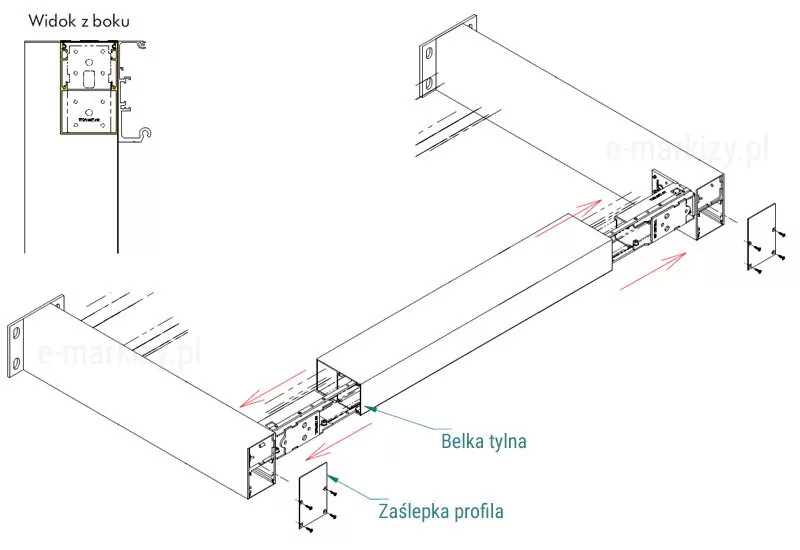

Schemat montażowy przedstawiający proces instalacji belki tylnej w konstrukcji pergoli, widoczny w rzucie aksonometrycznym oraz z bocznym przekrojem profilu. Główna część rysunku pokazuje, jak belka tylna jest wsuwana na wewnętrzne łączniki montażowe, przytwierdzone do konstrukcji wsporczej. Czerwone strzałki wyraźnie wskazują kierunek wsunięcia belki na oba końce systemowych łączników. Elementy skrajne to płyty montażowe, do których przytwierdzana jest belka, natomiast w centralnej części profilu znajduje się zaślepka profila, oznaczona w dolnej części schematu – stanowiąca estetyczne i ochronne zakończenie konstrukcji. Widok boczny w lewym górnym rogu pokazuje przekrój poprzeczny całego układu po zamontowaniu. Rysunek umożliwia zrozumienie, w jaki sposób belka tylna łączy się z konstrukcją nośną, zapewniając sztywność i gotowość do dalszych etapów montażu systemu pergoli.

2. Połączenie profili podporowych tylnych z belką tylną

Belkę tylną należy wsunąć na kostki zamocowane do profila podporowego tylnego.
Po połączeniu profili podporowych tylnych z belką tylną, należy zaślepić profile zaślepką górną nogi za pomocą wkrętów 3,5x 16.

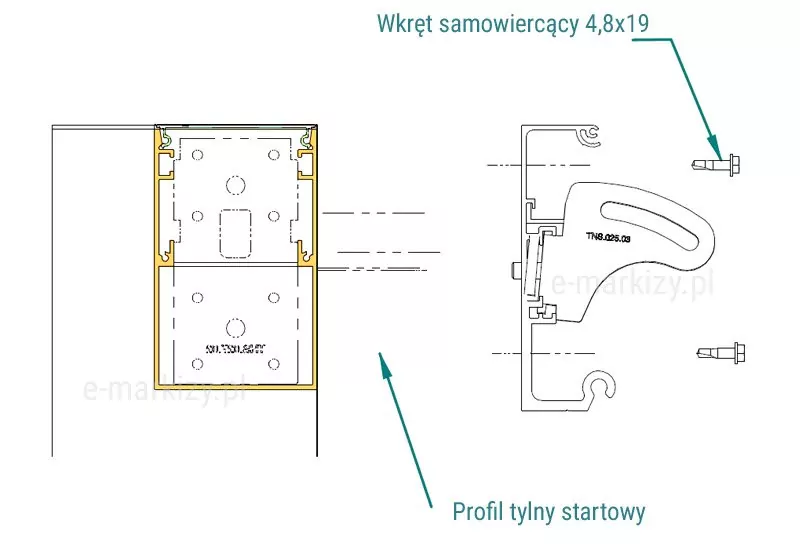

Schemat montażowy przedstawiający sposób instalacji tylnego profilu startowego w konstrukcji pergoli. Po lewej stronie widoczny jest przekrój pionowy słupa z zamontowaną płytą montażową i wsuniętym profilem, oznaczonym jako „profil tylny startowy”. Po prawej stronie przedstawiono detaliczne odwzorowanie tego profilu z mocowanym do niego uchwytem oraz wkrętem samowiercącym 4,8x19, którym należy połączyć elementy. Schemat obrazuje prawidłową kolejność oraz sposób osadzenia profilu startowego na konstrukcji, co stanowi jeden z kluczowych etapów przygotowania systemu do montażu tkaniny lub mechanizmu prowadzenia.

3. Montaż tylnego profila startowego

Profil tylny startowy należy przymocować do belki tylnej za pomocą wkrętów 4,8×19

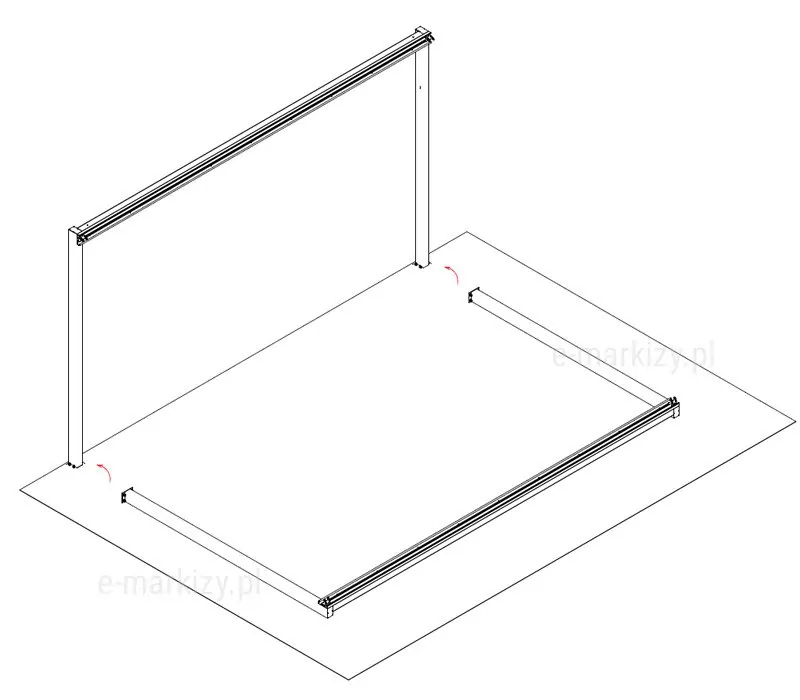

Schemat montażowy w rzucie aksonometrycznym przedstawiający etap instalacji bocznych prowadnic w konstrukcji pergoli. Na grafice widoczne są dwa zamontowane słupy tylne z przyłączoną belką górną (przyścienną), a także dwie prowadnice, które należy obrócić i przymocować wzdłuż boków konstrukcji. Czerwone łukowate strzałki wskazują kierunek obrotu prowadnic do pozycji montażowej. Rysunek obrazuje początkową fazę składania pergoli, przygotowującą do dalszego montażu zadaszenia lamelowego i elementów nośnych.

4. Montaż tylnej bramki

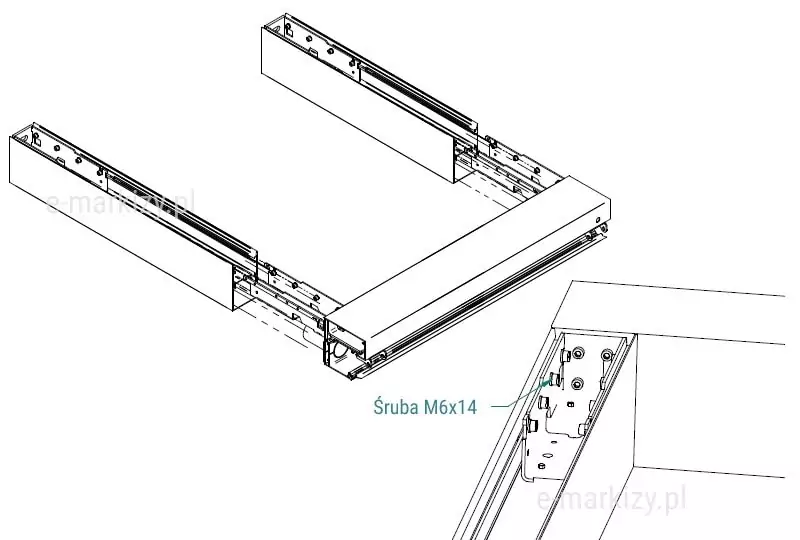

Zdjęcie przedstawia połączenie profili podporowych z rynną w pergoli przyściennej Elegancy. Widoczny jest moment, w którym element rynny wsuwany jest do profila podporowego, a następnie skręcany śrubą M6×14, która łączy go z kostką montażową znajdującą się w porcie nogi. Ujęcie pokazuje precyzyjny sposób łączenia rynny z konstrukcją nośną pergoli.

5. Połączenie profili podporowych z rynną

Element należy wsunąć do profila, nastepnie skręcić śrubą M6x14 z kostką znajdującą się w porcie nogi.

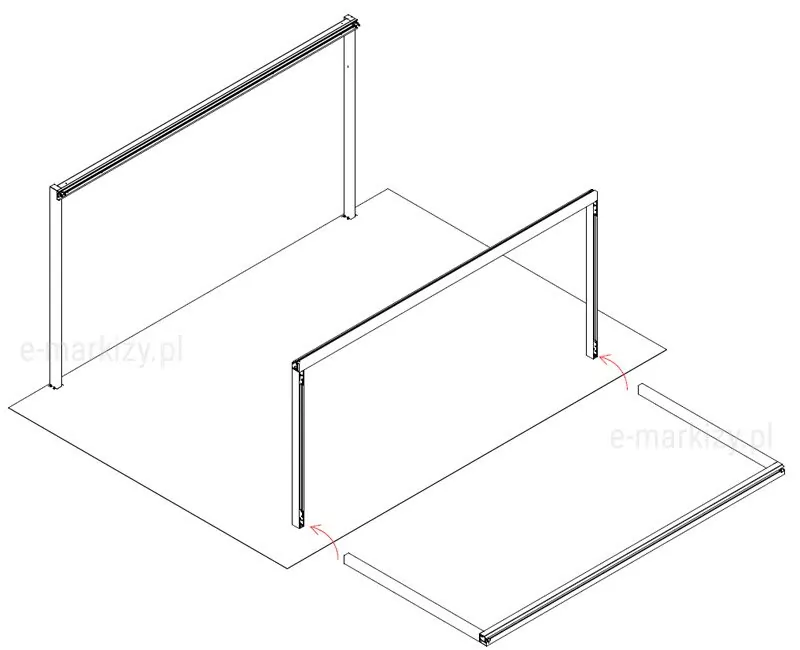

6. Montaż przedniej bramki

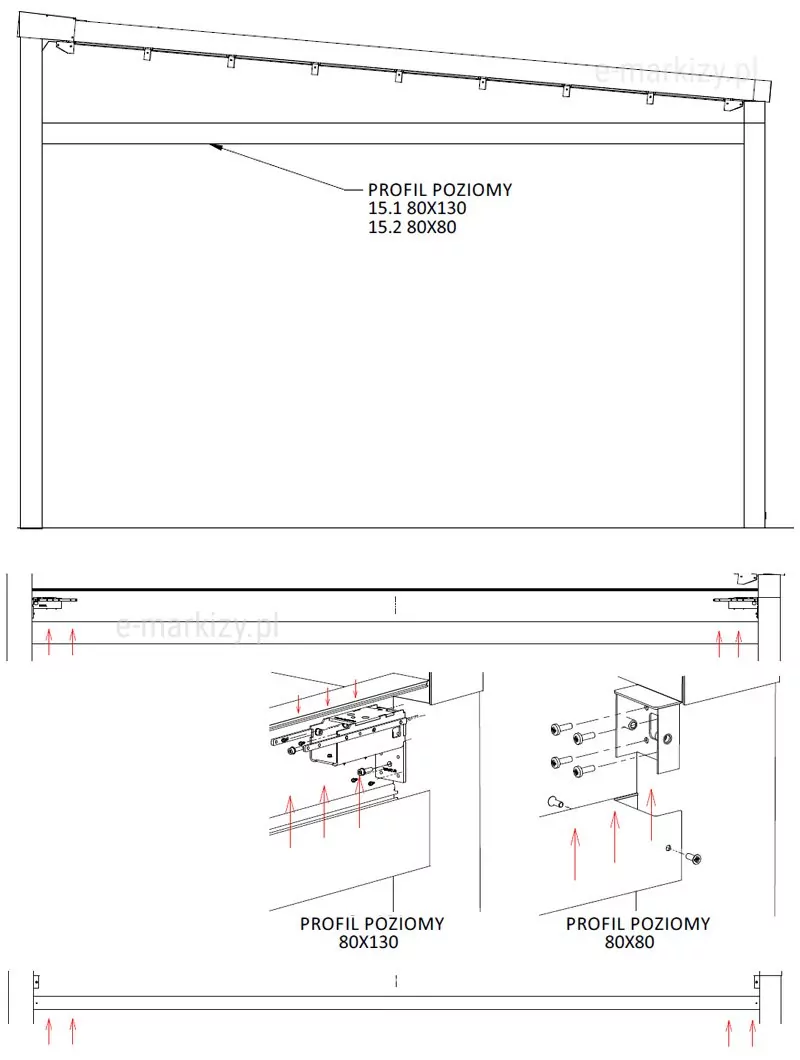

Schemat montażu bocznego profilu pergoli aluminiowej, przedstawiający widok techniczny konstrukcji z nachylonym dachem oraz szczegóły mocowania poziomych profili nośnych o wymiarach 80x130 mm i 80x80 mm; na rysunku widoczne są elementy montażowe, kierunki przykręcania zaznaczone czerwonymi strzałkami oraz opisane punkty instalacji profilu bocznego do konstrukcji nośnej pergoli.

7. Montaż profilu bocznego pergoli

Montaż profilu bocznego 80×130
Montaż profilu bocznego 80×80
