Pergola Essential Lamelowa Przyścienna Pomiar i Dane Techniczne

Pergola Essential Lamelowa Przyścienna Pomiar przedstawiający sposób wymiarowania przyściennej pergoli bioklimatycznej na białym tle. Grafika prezentuje trójwymiarowy model konstrukcji z antracytową ramą i jasnoszarymi lamelami dachowymi, zamontowanej jednym bokiem do uproszczonej, szarej bryły ściany budynku. Na poziomie podłoża naniesiono zielone linie pomocnicze z grotami strzałek, definiujące kluczowe parametry zamówieniowe. Linia biegnąca wzdłuż dłuższego boku pergoli, prostopadle do ściany, jest opatrzona napisem „LEWY BOK” oraz oznaczeniem „wysięg (W)”. Druga linia, biegnąca równolegle do ściany wzdłuż frontu konstrukcji, posiada opis „FRONT” oraz oznaczenie „Szerokość (S)”. Punkty styku słupów z podłożem oraz krawędź montażowa przy ścianie zostały połączone z liniami wymiarowymi za pomocą pionowych, przerywanych linii pomocniczych w kolorze czarnym. Całość służy jako instrukcja techniczna do prawidłowego określenia gabarytów zadaszenia tarasowego.

Pergola Essential Lamelowa Przyścienna Pomiar

S=Szerokość pergoli
W=Wysięg pergoli

Pióra lameli ułożone równolegle do ściany

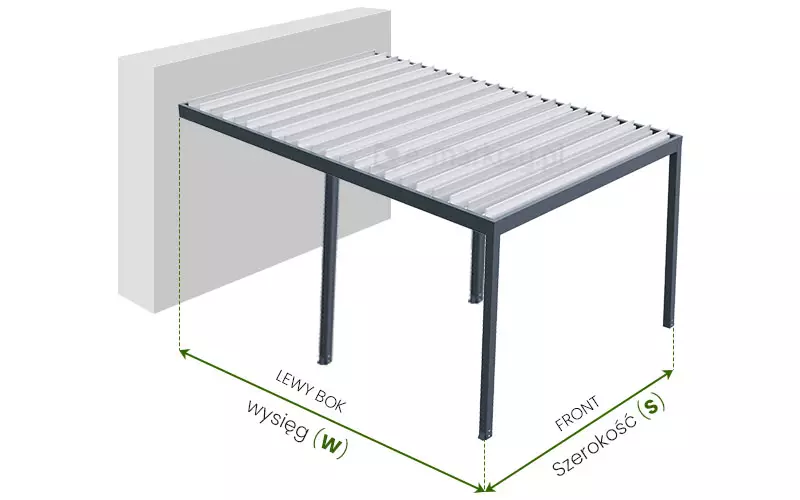

Trójwymiarowa wizualizacja techniczna prezentująca model pergola Essential w wariancie przyściennym, zamontowanym do jasnej bryły budynku. Konstrukcja w kolorze ciemnoszarym posiada zadaszenie z białych lameli, które są ustawione równolegle względem ściany elewacyjnej. Pergola wspiera się na czterech pionowych słupach, w tym dwóch dodatkowych na wysięgu. Na grafice naniesiono zielone linie wymiarowe ze strzałkami, które definiują sposób pomiaru konstrukcji. Odcinek od ściany do zewnętrznej krawędzi słupów frontowych opisano jako LEWY BOK wysięg (W). Odcinek prostopadły, mierzony wzdłuż ramy zadaszenia, opisano jako FRONT Szerokość (S). Perspektywa z góry pozwala wyraźnie zobaczyć gęste rozmieszczenie lameli oraz stabilne osadzenie słupów na podłożu. Ilustracja służy jako schemat pomocniczy do prawidłowego określenia gabarytów produktu przy zamawianiu wersji montowanej do elewacji.

Dodatkowe podpory dla pergoli gabarytowej

Konstrukcja pergoli doposażona jest w dwie dodatkowe nogi w następujących przypadkach:

• S=200 / 250 / 300 / 350 / 400
dodatkowe podpory dla wysięgów 618 / 638 /658 / 678 / 698

• S=450
dodatkowe podpory dla wysięgów 518 / 538 / 558 / 578 / 598 / 618 / 638 /658 / 678 / 698

Schemat techniczny obrazujący sposób dokonywania pomiarów szerokości oraz wysokości pergoli lamelowej Tarasola Essential, przygotowany w formie czytelnego rysunku liniowego. Rysunek przedstawia uproszczony przekrój czołowy konstrukcji, składającej się z dwóch pionowych słupów nośnych oraz poziomego modułu dachowego z ruchomymi lamelami. Czerwone linie pomocnicze z grotami strzałek precyzyjnie wskazują kluczowe wymiary instalacyjne, przy czym symbol S oznacza całkowitą szerokość konstrukcji, mierzoną po zewnętrznych krawędziach stóp montażowych słupów, natomiast symbol H określa całkowitą wysokość pergoli, mierzoną od poziomu gruntu, czyli podstawy stopy słupa, aż do górnej krawędzi konstrukcji dachowej. Grafika ta stanowi przejrzystą instrukcję techniczną dla klientów oraz wykonawców, ułatwiającą poprawne zwymiarowanie przestrzeni tarasowej przed procesem zamawiania i montażu pergoli, zapewniając dokładność i dopasowanie systemu do indywidualnych warunków architektonicznych danego miejsca.

Widok od przodu pergoli – Lamele Wzdłużne

S=Szerokość pergoli
H=Wysokość profila podporowego (standard 270cm)

Schemat techniczny w rzucie bocznym przedstawiający wariant przyścienny produktu pergola Essential. Na rysunku widoczna jest konstrukcja wsparta z jednej strony na pionowym słupie, a z drugiej przeznaczona do montażu bezpośrednio do ściany budynku. Całość została opisana za pomocą czerwonych linii pomocniczych i oznaczeń literowych definiujących kluczowe wymiary. Litera W umieszczona pod poziomą strzałką na dole schematu określa wysięg, czyli głębokość konstrukcji mierzoną od płaszczyzny ściany do zewnętrznej krawędzi stopy montażowej słupa. Litera H przy pionowej strzałce po prawej stronie wyznacza całkowitą wysokość pergoli. Dodatkowo na schemacie naniesiono szczegółowe parametry techniczne profili: wysokość ramy nośnej zadaszenia wynosi 20 jednostek, natomiast szerokość profilu słupa wsporczego to 12 jednostek. W górnej części ramy widoczny jest rząd pionowych elementów symbolizujących lamele zadaszenia, co jest charakterystyczne dla modelu pergola Essential. Rysunek wykonany w formie czarnego obrysu na białym tle pozwala na precyzyjną analizę proporcji i ułatwia planowanie montażu konstrukcji w przestrzeni tarasowej.

Widok z boku pergoli – Lamele Wzdłużne

W=Wysięg pergoli
H=Wysokość profila podporowego (standard 270cm)

Pergola Essential Lamelowa Przyścienna Pomiar wersji poprzecznej

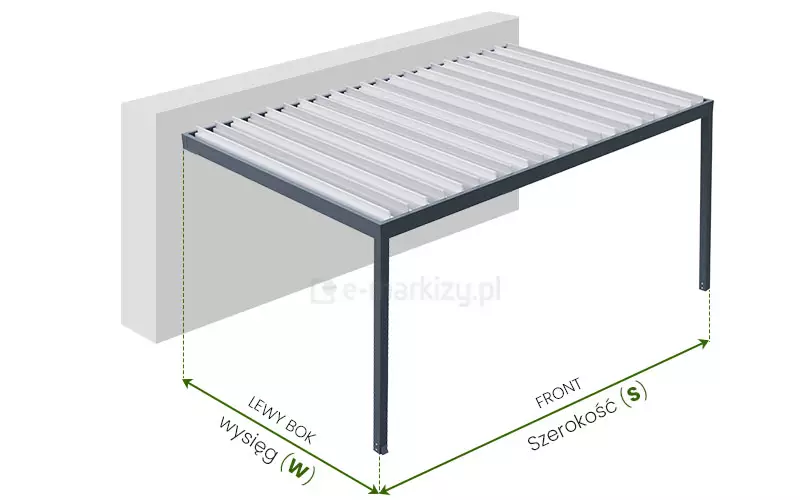

Grafika przedstawia poglądowy schemat techniczny montażu zadaszenia tarasowego typu pergola przyścienna Tarasola essential w wersji poprzecznej o konstrukcji aluminiowej. Na obrazie widoczna jest nowoczesna pergola z dachem lamelowym w kolorze antracytowym, przymocowana bezpośrednio do bocznej ściany budynku. Konstrukcja wsparta jest na dwóch pionowych słupach nośnych umieszczonych na zewnętrznych narożnikach. Głównym celem ilustracji jest czytelne oznaczenie kluczowych wymiarów niezbędnych do prawidłowego pomiaru i konfiguracji zadaszenia. Wzdłuż boku pergoli, prostopadle do ściany budynku, wytyczona została linia wymiarowa opisana jako lewy bok wysięg oznaczony literą w w nawiasie, określająca głębokość konstrukcji od ściany do czoła zadaszenia. Wzdłuż frontowej części pergoli umieszczono drugą linię wymiarową oznaczoną jako front szerokość oznaczona literą s w nawiasie, wskazującą rozpiętość konstrukcji równoległą do ściany budynku. Całość schematu osadzona jest na jasnym, neutralnym tle, co pozwala na wyraźne wyeksponowanie technicznych parametrów konstrukcji oraz sposobu rozmieszczenia punktów pomiarowych dla użytkownika planującego montaż zadaszenia tarasowego.

Pergola Tarasowa – Lamele Poprzeczne

S=Szerokość pergoli
W=Wysięg pergoli

Pióra lameli ułożone prostopadle do ściany

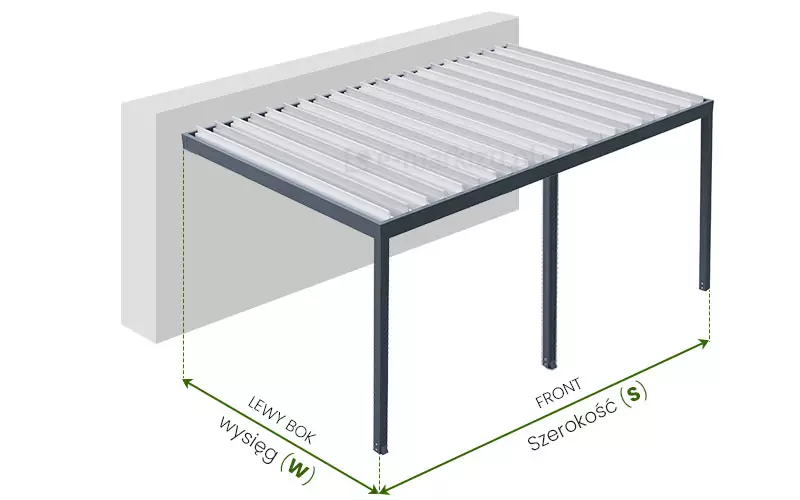

Trójwymiarowa wizualizacja techniczna prezentująca model pergola Essential w wersji przyściennej, zamontowanej dłuższą krawędzią do bryły budynku. Konstrukcja charakteryzuje się lamelami zadaszenia ustawionymi prostopadle do ściany elewacyjnej. Pergola w kolorze ciemnoszarym wspiera się na trzech pionowych słupach bocznych, a jej białe lamele tworzą regularną, prążkowaną strukturę dachu. Na grafice naniesiono zielone linie pomocnicze wyznaczające standardowe parametry pomiarowe. Odcinek od ściany budynku do frontowych słupów opisany jest jako LEWY BOK wysięg (W), natomiast odcinek wzdłuż frontu konstrukcji opisano jako FRONT Szerokość (S). Perspektywa z góry pozwala dokładnie zaobserwować prostopadły układ piór zadaszenia względem płaszczyzny montażu ściennego. Obraz ma charakter instruktażowy, ułatwiający zrozumienie orientacji elementów oraz sposobu wymiarowania produktu w tej konkretnej konfiguracji.

Dodatkowa podpora dla pergoli gabarytowej

Konstrukcja pergoli doposażona jest w dodatkową nogę w następujących przypadkach:

• W=200 / 250 / 300 / 350 / 400
dodatkowe podpory dla szerokości 618 / 638 /658 / 678 / 698

• W=450
dodatkowe podpory dla szerokości 518 / 538 / 558 / 578 / 598 / 618 / 638 /658 / 678 / 698

Schemat techniczny w rzucie frontowym prezentujący konstrukcję wolnostojącą produktu pergola Essential w wariancie z lamelami ułożonymi poprzecznie do szerokości. Rysunek przedstawia szeroki widok konstrukcji wspartej na dwóch skrajnych słupach pionowych, połączonych u góry poziomą belką rynnową. Na grafice znajdują się czerwone linie pomocnicze oraz oznaczenia literowe definiujące gabaryty produktu. Litera S, umieszczona pod poziomą strzałką na dole schematu, określa całkowitą szerokość pergoli mierzoną od zewnętrznych krawędzi podpór pergoli. Litera H, znajdująca się przy pionowej strzałce po prawej stronie, wyznacza całkowitą wysokość konstrukcji od podłoża do górnej krawędzi ramy. Nad belką poziomą widoczny jest rząd drobnych, powtarzalnych elementów symbolizujących przekrój poprzeczny lameli zadaszenia, co jednoznacznie wskazuje na ich orientację względem frontu. Rysunek wykonany w formie czarnego obrysu liniowego na białym tle zapewnia czytelność i ułatwia zrozumienie proporcji modelu pergola Essential w tej konfiguracji.

Widok od przodu pergoli – Lamele Poprzeczne

W=Wysięg pergoli
H=Wysokość profila podporowego (standard 270cm)

Schemat techniczny w rzucie bocznym prezentujący konstrukcję przyścienną produktu pergola Essential w wariancie z lamelami prostopadłymi do ściany budynku. Rysunek przedstawia profil poziomy dachu zamontowany lewą stroną do elewacji, natomiast prawą stroną wsparty na pionowym słupie zakończonym stopą montażową. Na grafice naniesiono precyzyjne oznaczenia wymiarowe w kolorze czerwonym oraz czarnym. Litera W umieszczona pod strzałką na dole schematu definiuje wysięg pergoli, czyli odległość od ściany do zewnętrznej krawędzi słupa. Litera H przy pionowej strzałce po prawej stronie określa całkowitą wysokość konstrukcji. Dodatkowe wartości liczbowe wskazują na parametry profili: wysokość ramy zadaszenia wynosi 20 jednostek, natomiast szerokość słupa wsporczego to 12 jednostek. W górnej części ramy dachu widoczna jest pozioma linia symbolizująca zamknięte zadaszenie lamelowe, co odróżnia ten wariant od wersji z widocznym przekrojem lameli. Całość schematu wykonana jest w formie czarnego obrysu liniowego na białym tle, co zapewnia wysoką czytelność detali konstrukcyjnych niezbędnych do prawidłowego planowania montażu pergola Essential.

Widok z boku pergoli – Lamele Poprzeczne

S=Szerokość pergoli
H=Wysokość profila podporowego (standard 270cm)

Pergola Tarasowa Essential Lamelowa Przyścienna Dane Techniczne

Szczegółowy rysunek techniczny typu przekrój, przedstawiający detal konstrukcyjny narożnika pergoli aluminiowej Tarasola Essential. Po lewej stronie grafiki znajduje się uproszczony schemat rzutu bocznego całej konstrukcji z czerwoną obwódką zaznaczającą miejsce połączenia belki nośnej z pionowym słupem. Czerwona strzałka wskazuje na powiększony widok przekroju poprzecznego, który precyzyjnie obrazuje budowę profili aluminiowych. Rysunek techniczny zawiera dokładne oznaczenia wymiarowe w milimetrach, wskazujące wysokość głównego profilu belki wynoszącą dwieście milimetrów oraz szerokość całkowitą podstawy profilu wynoszącą sto dwadzieścia milimetrów, z dodatkowym podziałem wewnętrznym o szerokości sześćdziesięciu milimetrów. Nad głównym profilem belki widoczny jest przekrój dachu lamelowego z zachowaniem odstępu o wysokości osiemdziesięciu milimetrów. Grafika ma charakter czysto inżynieryjny i służy do zaprezentowania przekroju profilu konstrukcyjnego oraz sposobu montażu dachu w ramie pergoli, eksponując grubość ścianek profilu oraz precyzyjne dopasowanie poszczególnych elementów konstrukcyjnych zadaszenia tarasowego na jasnym tle.

Pergola – Przekrój Lameli

Przekrój białego lamela do pergoli essential ukazany na zdjęciu oraz szkicu technicznym ponad obrazem lamela. Od krawędzi zewnętrznych schematu lamela poprowadzono w górę dwie linie, pomiędzy którymi zamieszczono czarną, dwukierunkową strzałkę, a nad nią napis "220".

Lamele pergoli – wymiar

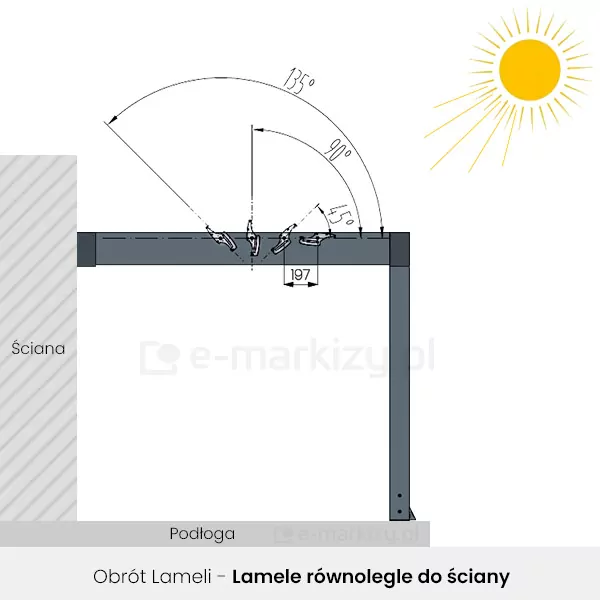

Schemat techniczny przedstawiający mechanizm regulacji kąta nachylenia lameli w konstrukcji zadaszenia typu pergola essential montowanej do ściany budynku. Rysunek w przekroju bocznym pokazuje szarą konstrukcję pergoli wspartą z jednej strony na pionowej ścianie oznaczonej napisem Ściana, a z drugiej na prostopadłym słupku stojącym na podłożu opisanym jako Podłoga. Głównym elementem grafiki jest prezentacja zakresu obrotu ruchomych lameli dachowych, które są ustawione równolegle do ściany budynku. Nad poziomą belką konstrukcyjną umieszczono łukowe linie pomocnicze z naniesionymi wartościami kątów, które obrazują stopień otwarcia zadaszenia. Pierwsza pozycja pokazuje lamelę w stanie całkowitego zamknięcia w pozycji poziomej. Kolejne etapy otwarcia są oznaczone kątami 45 stopni, 90 stopni, gdzie lamele są ustawione pionowo, oraz maksymalnym wychyleniem wynoszącym 135 stopni. Przy jednej z lameli widnieje wymiar liczbowy 197 określający rozstaw elementów. W prawym górnym rogu grafiki znajduje się uproszczony symbol żółtego słońca z promieniami, co sugeruje funkcję ochrony przeciwsłonecznej i kontroli nasłonecznienia poprzez zmianę kąta nachylenia piór dachu. Całość utrzymana jest w minimalistycznej, technicznej stylistyce na białym tle z czarnymi liniami pomocniczymi i polskimi podpisami określającymi poszczególne płaszczyzny. Pod schematem umieszczono napis Obrót Lameli – Lamele równolegle do ściany.

Pergola Wzdłużna – Obrót Lameli ( 0° – 135°)

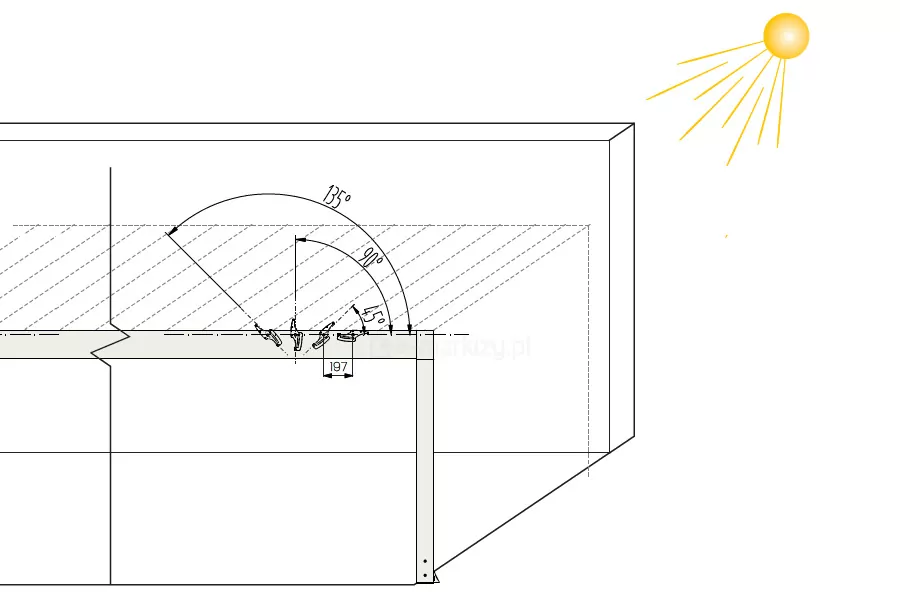

Rysunek techniczny w rzucie perspektywicznym prezentujący sposób działania zadaszenia produktu pergola Essential zamontowanej do ściany budynku. Schemat obrazuje zakres obrotu lameli, które są ustawione prostopadle względem elewacji. W prawej górnej części grafiki widoczne jest żółte słońce, z którego rozchodzą się promienie świetlne w stronę konstrukcji. Na górnej ramie pergoli przedstawiono cztery pozycje pojedynczej lameli, ilustrujące jej ruch wokół własnej osi. Nad nimi poprowadzono łukowate linie pomocnicze z precyzyjnymi oznaczeniami kątów: 45 stopni, 90 stopni oraz 135 stopni, co wskazuje na możliwość płynnej regulacji dopływu światła i wentylacji. Pod jedną z lameli znajduje się wymiar liczbowy 197 określający jej szerokość w milimetrach. Konstrukcja pergoli została narysowana czarną linią na białym tle, a ściana budynku jest zaznaczona ukośnym szarym kreskowaniem. Przekrój poziomy ramy dachu został przerwany linią zygzakowatą z lewej strony, co sugeruje powtarzalność schematu na całej długości zadaszenia.

Pergola Poprzeczna – Obrót Lameli ( 0° – 135°)

Złożona grafika techniczna przedstawiająca opcje montażu stóp wsporczych dla produktu pergola Essential, podzielona na sekcje prezentujące widok 3D oraz rzuty techniczne z wymiarowaniem. Po lewej stronie zdjęcia widoczny jest fragment konstrukcji pergoli z białymi lamelami i ciemnoszarym słupem. W centralnej i prawej części umieszczono porównanie dwóch typów marek montażowych. Górna sekcja opisana jako Marka wewnętrzna (Standard) prezentuje rozwiązanie, w którym stopa montażowa jest ukryta wewnątrz profilu słupa. Na wizualizacji 3D widać jedynie pionowy słup z małym, ciemnym elementem maskującym u podstawy. Obok znajduje się schemat techniczny kwadratowej stopy o wymiarach 120 na 120 milimetrów z czterema otworami montażowymi rozmieszczonymi symetrycznie. Dolna sekcja opisana jako Marka zewnętrzna (Opcja) przedstawia wariant z widoczną, szerszą podstawą wykonaną ze stali nierdzewnej nielakierowanej. Wizualizacja 3D ukazuje słup osadzony na płaskiej, błyszczącej płycie stalowej, która wystaje poza obrys profilu. Towarzyszący schemat techniczny określa wymiary tej podstawy jako 210 milimetrów szerokości na 170 milimetrów głębokości. Na rysunku zaznaczono cztery otwory montażowe oraz charakterystyczne wycięcia na krawędziach bocznych. Całość grafiki ma charakter informacyjny, ułatwiający dobór odpowiedniego sposobu kotwienia pergoli Essential do podłoża.

Marki montażowe pergoli

– marka wewnętrzna (standard)
– marka zewnętrzna (opcja)

Złożona grafika techniczna prezentująca innowacyjne rozwiązanie konstrukcyjne produktu pergola Essential, skupiająca się na elemencie stabilizującym zadaszenie. W lewym górnym rogu znajduje się nagłówek tekstowy linka spinająca umieszczona w lamelach. Główna część ilustracji to rzut izometryczny szkieletu pergoli w kolorze ciemnoszarym, opartej na czterech słupach. W poprzek ramy zadaszenia zaznaczono pojedynczą białą lamelę, na którą wskazują trzy czerwone strzałki pomocnicze: dwie boczne sugerujące montaż w prowadnicach ramy oraz jedna środkowa skierowana w dół, wskazująca na umiejscowienie mechanizmu. Po prawej stronie grafiki umieszczono dwa powiększone detale techniczne (zbliżenia) pokazujące sposób mocowania. Na górnym zbliżeniu widoczny jest profil końcowy lameli z zamontowanym metalowym trzpieniem oraz nakrętką, która przechodzi przez otwór w bocznej belce konstrukcyjnej. Dolne zbliżenie pokazuje ten sam mechanizm z innej perspektywy, uwydatniając precyzyjne dopasowanie elementów stalowych do aluminiowego profilu pergoli Essential. Całość schematu ma charakter inżynieryjny, wykorzystuje czyste linie i odcienie szarości na białym tle, aby w sposób czytelny wyjaśnić funkcję linki spinającej, która odpowiada za sztywność i prawidłową pracę ruchomego zadaszenia. Zdjęcie prezentuje montaż pergoli lamelowej Tarasola Essential.

Usztywnienie konstrukcji pergoli

Konstrukcja pergoli jest dodatkowo usztywniona przez linki spinające umieszczone wewnątrz lameli

Grafika techniczna przedstawiająca szczegóły konstrukcyjne oraz funkcjonalne nóg wsporczych produktu pergola Essential, podzielona na dwie sekcje tematyczne. Po lewej stronie znajduje się rysunek techniczny zatytułowany Profil podporowy, który prezentuje przekrój poprzeczny aluminiowego słupa. Jest to profil kwadratowy o precyzyjnych wymiarach 120 na 120 milimetrów, co zostało oznaczone liniami wymiarowymi z grotami strzałek. Wewnątrz profilu, w każdym z czterech narożników, widoczne są specjalne wypustki techniczne z okrągłymi kanałami przeznaczonymi do wkręcania śrub montażowych, co zapewnia sztywność całej konstrukcji pergoli. Prawa część grafiki, zatytułowana Odpływ wody, przedstawia wizualizację 3D dolnej części słupa w kolorze białym z zaznaczonym systemem drenażu. Na bocznej ściance słupa widoczne są dwa okrągłe otwory montażowe. U podstawy słupa zamontowana jest specjalna nakładka wylotowa o pochyłym kształcie. Niebieska linia ze strzałkami ilustruje obieg wody wewnątrz profilu: pionowa strzałka pokazuje spływ wody w dół wnętrzem słupa, a zakrzywiona strzałka wskazuje moment wypływania wody na zewnątrz przez dolny moduł odpływowy. Schemat ten w sposób przejrzysty tłumaczy, jak pergola Essential radzi sobie z odprowadzaniem opadów atmosferycznych, chroniąc konstrukcję przed gromadzeniem się wilgoci.

Profil podporowy pergoli oraz odpływ wody z podpory pergoli

Szczegółowy schemat techniczny prezentujący innowacyjny system odprowadzania wody w produkcie pergola Essential, składający się z trzech uzupełniających się widoków: dwóch perspektywicznych oraz jednego przekroju poprzecznego. Na górze grafiki umieszczono czarny napis informacyjny: dodatkowy profil zapobiega rozchlapywaniu wody. Ilustracja szczegółowo pokazuje wewnętrzną budowę ramy oraz rynny, wykonanych z profili aluminiowych w kolorze szarym. Głównym elementem jest pionowy profil osłonowy, który został zaprojektowany tak, aby kierować krople wody deszczowej spływające z lameli bezpośrednio do głównej rynny zbiorczej. Proces ten został zilustrowany za pomocą grafik jasnoniebieskich kropel wody, które spływają kaskadowo po wewnętrznej ściance dodatkowego profilu. Na prawym rysunku, będącym przekrojem pionowym, widoczna jest błękitna tafla wody zgromadzona w dolnej części rynny oraz czerwony symbol iksa przy przekreślonej kropli, co technicznie obrazuje wyeliminowanie zjawiska rozpryskiwania się wody poza obręb systemu drenującego. Konstrukcja profilu zawiera liczne komory wzmacniające oraz precyzyjne punkty montażowe dla mechanizmu obrotowego lameli, co podkreśla zaawansowanie techniczne pergoli Essential. Całość przedstawiona jest na czystym, białym tle.

Dodatkowy profil zapobiega rozchlapywaniu wody

Trójwymiarowy przekrój techniczny prezentujący szczegóły wewnętrznej konstrukcji profilu oraz systemu odprowadzania wody w produkcie pergola essential. Grafika pokazuje biały, aluminiowy profil ramy o złożonej strukturze komorowej, widoczny w zbliżeniu pod kątem. Wewnątrz rynny oraz na powierzchni białych lameli dachowych umieszczono jasnoniebieskie elementy w kształcie kropel lub klinów, które symbolizują przepływ wody deszczowej. Krople te są rozmieszczone wzdłuż zagłębień lameli oraz spływają pionowo po wewnętrznej ściance profilu bocznego, kierując się ku dołowi, gdzie widoczny jest okrągły otwór odpływowy w dolnej części ramy. Detal ten precyzyjnie ilustruje zintegrowany system rynnowy, który pozwala na skuteczne i niewidoczne z zewnątrz odprowadzanie opadów z powierzchni dachu pergoli do wnętrza słupów nośnych. Całość wizualizacji utrzymana jest w jasnej, sterylnej kolorystyce na białym tle, co pozwala na dokładną analizę techniczną połączeń poszczególnych elementów konstrukcyjnych zadaszenia.

Odprowadzanie wody z dachu pergoli do podpory

Wizualizacja przekroju konstrukcji pergoli Essential z ukazaniem miejsca zamocowania silnika wewnątrz profilu górnego pergoli.

Silnik pergoli ukryty w konstrukcji
