Pergola Essential Lamelowa Wolnostojąca Pomiar i Dane Techniczne

Sprawdź nasze wskazówki, jak mierzyć taras pod pergolę wolnostojącą Essential .

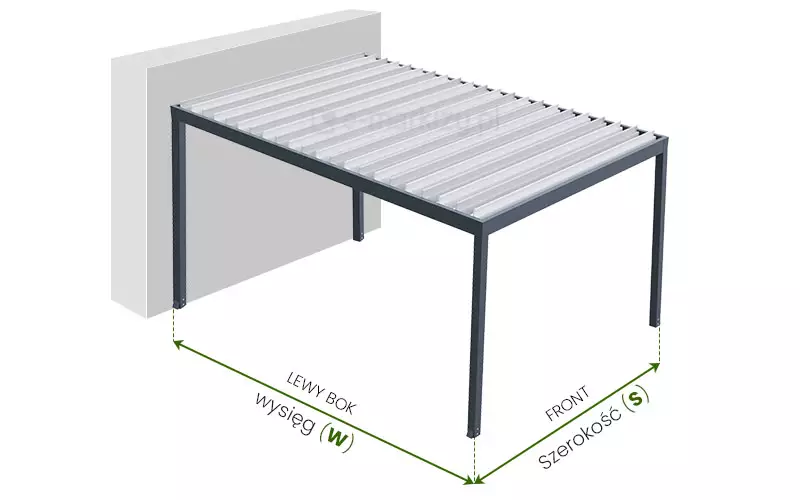

Pergola Essential Lamelowa Wolnostojąca Pomiar pokazany na rysunku pergoli dosuniętej do płaszczyzny ściany, na białym tle. Po prawej stronie pokazany został pomiar szerokości. Od zewnętrznych krawędzi podpór frontowych poprowadzono w dół przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nad strzałką napis "FRONT", pod strzałka napis "szerokość (S)". W centralnej części ukazany został pomiar wysięgu. Od skrajów podpory frontowej oraz tylnej poprowadzono w dół przerywane linie, pomiędzy którymi zamieszczono zieloną, dwukierunkową strzałkę. Nad strzałką napis "LEWY BOK", a pod strzałką napis "Wysięg (W)".

Pergola Essential Lamelowa Wolnostojąca Pomiar

S=Szerokość pergoli
W=Wysięg pergoli

Do zamówienia zawsze podajemy szerokość całkowitą oraz całkowity wysięg pergoli.

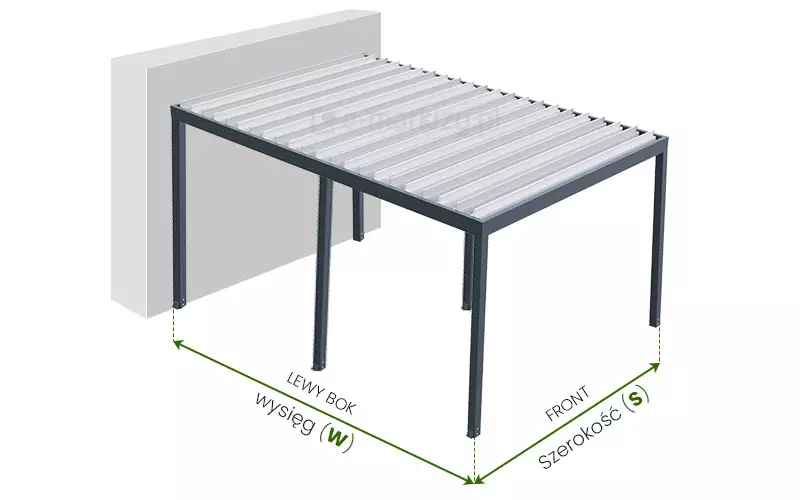

Trójwymiarowa wizualizacja techniczna przedstawiająca model pergola Essential w wersji przyściennej, zamontowanej do jasnoszarej bryły budynku. Konstrukcja pergoli składa się z ciemnoszarej ramy opartej na sześciu pionowych słupach bocznych oraz zadaszenia wykonanego z poziomych, białych lameli. Grafika zawiera precyzyjne oznaczenia wymiarowe naniesione za pomocą zielonych linii pomocniczych ze strzałkami na poziomie podłoża. Lewy bok konstrukcji, określony jako wysięg i oznaczony literą W w nawiasie, pokazuje głębokość zadaszenia od ściany do frontowych słupów. Frontowa część konstrukcji, opisana jako szerokość i oznaczona literą S w nawiasie, wyznacza dystans między skrajnymi słupami wsporczymi. Lamele zadaszenia są ułożone równolegle względem ściany budynku, tworząc jednolitą osłonę górną. Całość przedstawiona jest w perspektywie z góry, co pozwala na dokładne zrozumienie układu przestrzennego oraz sposobu pomiaru kluczowych parametrów produktu.

Dodatkowe podpory dla pergoli gabarytowej

Konstrukcja pergoli doposażona jest w dwie dodatkowe nogi w następujących przypadkach:

• S=200 / 250 / 300 / 350 / 400
dodatkowe podpory dla wysięgów 618 / 638 /658 / 678 / 698

• S=450
dodatkowe podpory dla wysięgów 518 / 538 / 558 / 578 / 598 / 618 / 638 /658 / 678 / 698

Schemat techniczny pergoli Essential przedstawiony w rzucie frontowym ukazujący konstrukcję wolnostojącą o minimalistycznym designie. Na rysunku widoczne są dwa pionowe słupy wsporcze o profilu kwadratowym osadzone na płaskich stopach montażowych u podstawy. Słupy te podtrzymują poziomą belkę górną tworzącą ramę zadaszenia. Całość konstrukcji jest opisana za pomocą czerwonych linii wymiarowych oraz oznaczeń literowych określających kluczowe parametry techniczne. Litera S umieszczona pod poziomą strzałką na dole schematu wyznacza całkowitą szerokość konstrukcji mierzoną od zewnętrznych krawędzi stóp montażowych. Litera H znajdująca się przy pionowej strzałce po prawej stronie rysunku określa całkowitą wysokość pergoli Essential od podłoża do górnej krawędzi ramy. W górnej części schematu zaznaczono cienką linią system zadaszenia zamontowany wewnątrz ramy. Rysunek wykonany jest w formie czarnego obrysu liniowego na białym tle co pozwala na precyzyjne odczytanie proporcji i założeń konstrukcyjnych produktu.

Widok od przodu pergoli

S=Szerokość pergoli
H=Wysokość profila podporowego (standard 270cm)

Grafika przedstawia schematyczny rysunek techniczny frontu nowoczesnej pergoli z zaznaczonymi kluczowymi wymiarami zewnętrznymi. Konstrukcja: Widok frontowy konstrukcji opartej na dwóch pionowych słupach połączonych górną belką poprzeczną. Wymiary słupów: Szerokość profilu pionowego słupa jest oznaczona jako 12 (jednostka domyślna cm). Wymiary belki górnej: Wysokość (grubość) górnej ramy konstrukcyjnej wynosi 20 (jednostka domyślna cm). Parametry gabarytowe: Całkowita szerokość konstrukcji mierzona między zewnętrznymi krawędziami słupów oznaczona jest czerwoną linią wymiarową z literą W. Całkowita wysokość mierzona od podłoża do górnej krawędzi belki poprzecznej oznaczona jest czerwoną linią wymiarową z literą H. Zadaszenie: Na szczycie belki górnej widoczny jest schematyczny zarys rozłożonego dachu lamelowego, zaznaczony powtarzalnym, ząbkowanym wzorem.

Widok z boku pergoli

W=Wysięg pergoli
H=Wysokość profila podporowego (standard 270cm)

Pergola Tarasowa Essential Lamelowa Wolnostojąca Dane Techniczne

Zapraszamy do zapoznania się ze szczegółami budowy pergoli lamelowej Tarasola Essential. Znajdziesz tu najważniejsze elementy konstrukcji oraz wymiary lameli i inne istotne informacje.

Szczegółowy rysunek techniczny typu przekrój, przedstawiający detal konstrukcyjny narożnika pergoli aluminiowej Tarasola Essential. Po lewej stronie grafiki znajduje się uproszczony schemat rzutu bocznego całej konstrukcji z czerwoną obwódką zaznaczającą miejsce połączenia belki nośnej z pionowym słupem. Czerwona strzałka wskazuje na powiększony widok przekroju poprzecznego, który precyzyjnie obrazuje budowę profili aluminiowych. Rysunek techniczny zawiera dokładne oznaczenia wymiarowe w milimetrach, wskazujące wysokość głównego profilu belki wynoszącą dwieście milimetrów oraz szerokość całkowitą podstawy profilu wynoszącą sto dwadzieścia milimetrów, z dodatkowym podziałem wewnętrznym o szerokości sześćdziesięciu milimetrów. Nad głównym profilem belki widoczny jest przekrój dachu lamelowego z zachowaniem odstępu o wysokości osiemdziesięciu milimetrów. Grafika ma charakter czysto inżynieryjny i służy do zaprezentowania przekroju profilu konstrukcyjnego oraz sposobu montażu dachu w ramie pergoli, eksponując grubość ścianek profilu oraz precyzyjne dopasowanie poszczególnych elementów konstrukcyjnych zadaszenia tarasowego na jasnym tle.

Pergola – Przekrój Lameli

Przekrój białego lamela do pergoli essential ukazany na zdjęciu oraz szkicu technicznym ponad obrazem lamela. Od krawędzi zewnętrznych schematu lamela poprowadzono w górę dwie linie, pomiędzy którymi zamieszczono czarną, dwukierunkową strzałkę, a nad nią napis "220".

Lamele pergoli – wymiar

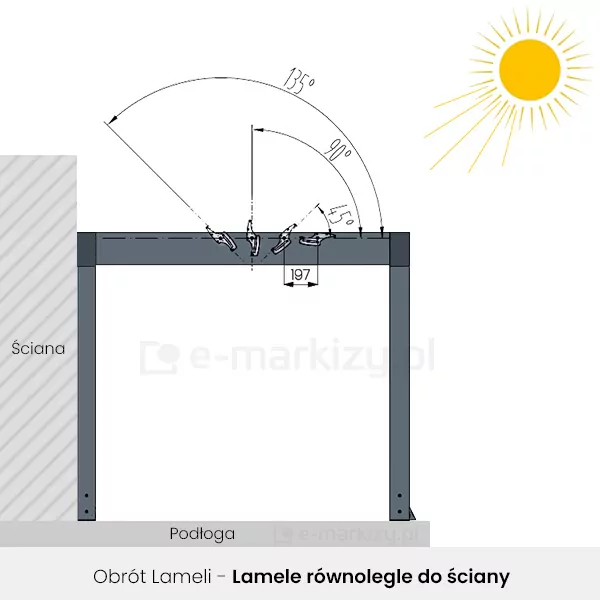

Rysunek techniczny przedstawiający mechanizm regulacji zadaszenia produktu pergola Essential w wariancie, w którym lamele są ustawione równolegle do ściany budynku. Schemat ukazuje przekrój boczny konstrukcji zamontowanej przy szarej ścianie z lewej strony oraz opartej na słupie z prawej strony, na dole widoczne jest oznaczenie podłoga. W górnej belce konstrukcyjnej przedstawiono cztery różne stopnie otwarcia ruchomych lameli, co ilustruje zakres ich obrotu. Nad belką znajdują się łukowate linie pomocnicze z precyzyjnymi wartościami kątów nachylenia wynoszącymi 45 stopni, 90 stopni oraz 135 stopni, pokazujące jak zmienia się pozycja piór zadaszenia względem padających promieni słonecznych. Słońce zostało naniesione w prawym górnym rogu grafiki jako żółta ikona, co pozwala zrozumieć funkcję ochrony przeciwsłonecznej. Na schemacie widoczny jest również wymiar liczbowy 197 określający pomiędzy mocowaniami lameli w milimetrach. Całość grafiki jest utrzymana w stonowanej biało-szarej kolorystyce z czarnymi liniami i napisami, a pod rysunkiem znajduje się czarny pasek z białym napisem Obrót Lameli – Lamele równolegle do ściany.

Pergola – Obrót Lameli ( 0° – 135°)

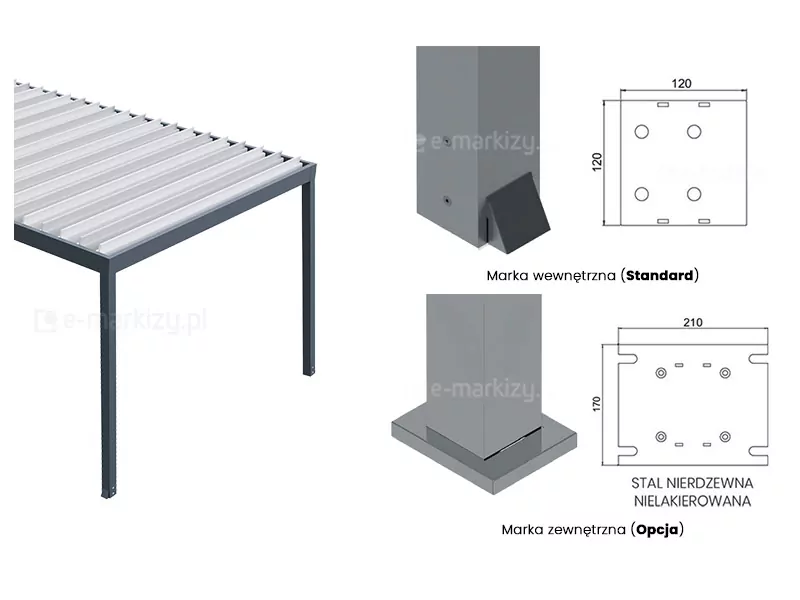

Złożona grafika techniczna przedstawiająca opcje montażu stóp wsporczych dla produktu pergola Essential, podzielona na sekcje prezentujące widok 3D oraz rzuty techniczne z wymiarowaniem. Po lewej stronie zdjęcia widoczny jest fragment konstrukcji pergoli z białymi lamelami i ciemnoszarym słupem. W centralnej i prawej części umieszczono porównanie dwóch typów marek montażowych. Górna sekcja opisana jako Marka wewnętrzna (Standard) prezentuje rozwiązanie, w którym stopa montażowa jest ukryta wewnątrz profilu słupa. Na wizualizacji 3D widać jedynie pionowy słup z małym, ciemnym elementem maskującym u podstawy. Obok znajduje się schemat techniczny kwadratowej stopy o wymiarach 120 na 120 milimetrów z czterema otworami montażowymi rozmieszczonymi symetrycznie. Dolna sekcja opisana jako Marka zewnętrzna (Opcja) przedstawia wariant z widoczną, szerszą podstawą wykonaną ze stali nierdzewnej nielakierowanej. Wizualizacja 3D ukazuje słup osadzony na płaskiej, błyszczącej płycie stalowej, która wystaje poza obrys profilu. Towarzyszący schemat techniczny określa wymiary tej podstawy jako 210 milimetrów szerokości na 170 milimetrów głębokości. Na rysunku zaznaczono cztery otwory montażowe oraz charakterystyczne wycięcia na krawędziach bocznych. Całość grafiki ma charakter informacyjny, ułatwiający dobór odpowiedniego sposobu kotwienia pergoli Essential do podłoża.

Marki montażowe pergoli

– marka wewnętrzna (standard)
– marka zewnętrzna (opcja)

Rysunek techniczny przedstawiający rzut z góry konstrukcji pergola Essential wraz ze szczegółowym detalem narożnika. Główny schemat po lewej stronie obrazuje pełny obrys dachu pergoli z widocznymi lamelami ułożonymi pionowo. Na rysunku naniesiono precyzyjne linie wymiarowe określające parametry zewnętrzne i wewnętrzne konstrukcji. Szerokość dachu wynosi 4203 mm w obrysie zewnętrznym oraz 4123 mm w świetle konstrukcji. Głębokość (wysięg) została określona wymiarami 4080 mm (zewnętrzny) oraz 4000 mm (wewnętrzny). W narożnikach schematu zaznaczono przekroje pionowych słupów wsporczych o kwadratowym profilu. Po prawej stronie grafiki znajduje się powiększony detal konstrukcyjny jednego z narożników, połączony z głównym rzutem linią przerywaną. Zbliżenie to ukazuje sposób łączenia ramy zadaszenia ze słupem oraz mechanizm osadzenia rynien. Detal zawiera dodatkowe wymiarowanie: kwadratowa stopa lub zakończenie słupa ma wymiar 200 mm na 200 mm. Widoczne są również mniejsze wartości montażowe wynoszące 38 mm, określające odległość od krawędzi profilu do punktów montażowych lub otworów odpływowych. Wewnątrz profilu narożnego widoczne są łby śrub montażowych rozmieszczone symetrycznie, co podkreśla stabilność i techniczną precyzję wykonania pergoli Essential. Pozwala także ocenić ilość miejsca potrzebnego na montaż w przypadku podpór z markami montażowymi. Całość dokumentacji przygotowana jest w czarno-białej stylistyce kreślarskiej na czystym tle, co zapewnia maksymalną czytelność parametrów montażowych.

Przykładowe wymiary konstrukcji przy zastosowaniu marek zewnętrznych

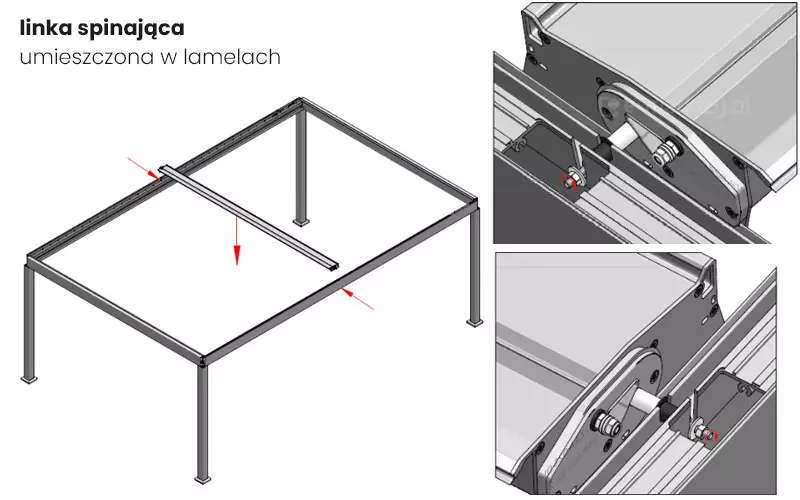

Złożona grafika techniczna prezentująca innowacyjne rozwiązanie konstrukcyjne produktu pergola Essential, skupiająca się na elemencie stabilizującym zadaszenie. W lewym górnym rogu znajduje się nagłówek tekstowy linka spinająca umieszczona w lamelach. Główna część ilustracji to rzut izometryczny szkieletu pergoli w kolorze ciemnoszarym, opartej na czterech słupach. W poprzek ramy zadaszenia zaznaczono pojedynczą białą lamelę, na którą wskazują trzy czerwone strzałki pomocnicze: dwie boczne sugerujące montaż w prowadnicach ramy oraz jedna środkowa skierowana w dół, wskazująca na umiejscowienie mechanizmu. Po prawej stronie grafiki umieszczono dwa powiększone detale techniczne (zbliżenia) pokazujące sposób mocowania. Na górnym zbliżeniu widoczny jest profil końcowy lameli z zamontowanym metalowym trzpieniem oraz nakrętką, która przechodzi przez otwór w bocznej belce konstrukcyjnej. Dolne zbliżenie pokazuje ten sam mechanizm z innej perspektywy, uwydatniając precyzyjne dopasowanie elementów stalowych do aluminiowego profilu pergoli Essential. Całość schematu ma charakter inżynieryjny, wykorzystuje czyste linie i odcienie szarości na białym tle, aby w sposób czytelny wyjaśnić funkcję linki spinającej, która odpowiada za sztywność i prawidłową pracę ruchomego zadaszenia. Zdjęcie prezentuje montaż pergoli lamelowej Tarasola Essential.

Usztywnienie konstrukcji pergoli

Konstrukcja pergoli jest dodatkowo usztywniona przez linki spinające umieszczone wewnątrz lameli

Grafika techniczna przedstawiająca szczegóły konstrukcyjne oraz funkcjonalne nóg wsporczych produktu pergola Essential, podzielona na dwie sekcje tematyczne. Po lewej stronie znajduje się rysunek techniczny zatytułowany Profil podporowy, który prezentuje przekrój poprzeczny aluminiowego słupa. Jest to profil kwadratowy o precyzyjnych wymiarach 120 na 120 milimetrów, co zostało oznaczone liniami wymiarowymi z grotami strzałek. Wewnątrz profilu, w każdym z czterech narożników, widoczne są specjalne wypustki techniczne z okrągłymi kanałami przeznaczonymi do wkręcania śrub montażowych, co zapewnia sztywność całej konstrukcji pergoli. Prawa część grafiki, zatytułowana Odpływ wody, przedstawia wizualizację 3D dolnej części słupa w kolorze białym z zaznaczonym systemem drenażu. Na bocznej ściance słupa widoczne są dwa okrągłe otwory montażowe. U podstawy słupa zamontowana jest specjalna nakładka wylotowa o pochyłym kształcie. Niebieska linia ze strzałkami ilustruje obieg wody wewnątrz profilu: pionowa strzałka pokazuje spływ wody w dół wnętrzem słupa, a zakrzywiona strzałka wskazuje moment wypływania wody na zewnątrz przez dolny moduł odpływowy. Schemat ten w sposób przejrzysty tłumaczy, jak pergola Essential radzi sobie z odprowadzaniem opadów atmosferycznych, chroniąc konstrukcję przed gromadzeniem się wilgoci.

Profil podporowy pergoli oraz odpływ wody z podpory pergoli

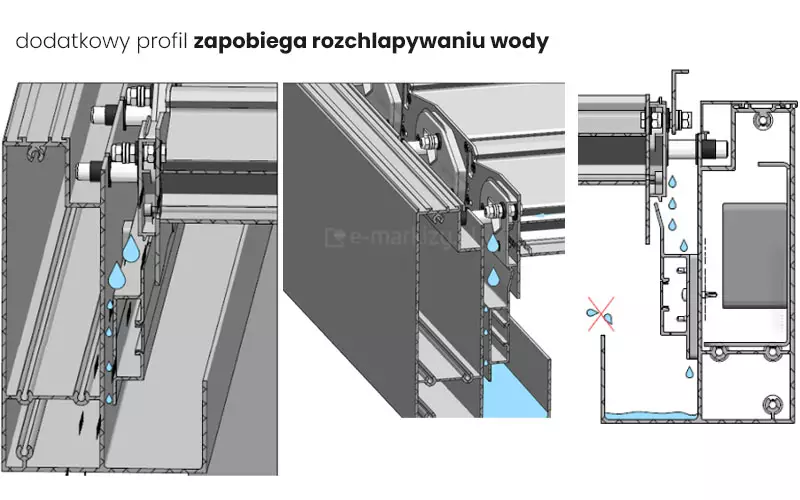

Szczegółowy schemat techniczny prezentujący innowacyjny system odprowadzania wody w produkcie pergola Essential, składający się z trzech uzupełniających się widoków: dwóch perspektywicznych oraz jednego przekroju poprzecznego. Na górze grafiki umieszczono czarny napis informacyjny: dodatkowy profil zapobiega rozchlapywaniu wody. Ilustracja szczegółowo pokazuje wewnętrzną budowę ramy oraz rynny, wykonanych z profili aluminiowych w kolorze szarym. Głównym elementem jest pionowy profil osłonowy, który został zaprojektowany tak, aby kierować krople wody deszczowej spływające z lameli bezpośrednio do głównej rynny zbiorczej. Proces ten został zilustrowany za pomocą grafik jasnoniebieskich kropel wody, które spływają kaskadowo po wewnętrznej ściance dodatkowego profilu. Na prawym rysunku, będącym przekrojem pionowym, widoczna jest błękitna tafla wody zgromadzona w dolnej części rynny oraz czerwony symbol iksa przy przekreślonej kropli, co technicznie obrazuje wyeliminowanie zjawiska rozpryskiwania się wody poza obręb systemu drenującego. Konstrukcja profilu zawiera liczne komory wzmacniające oraz precyzyjne punkty montażowe dla mechanizmu obrotowego lameli, co podkreśla zaawansowanie techniczne pergoli Essential. Całość przedstawiona jest na czystym, białym tle.

Dodatkowy profil zapobiega rozchlapywaniu wody

Trójwymiarowy przekrój techniczny prezentujący szczegóły wewnętrznej konstrukcji profilu oraz systemu odprowadzania wody w produkcie pergola essential. Grafika pokazuje biały, aluminiowy profil ramy o złożonej strukturze komorowej, widoczny w zbliżeniu pod kątem. Wewnątrz rynny oraz na powierzchni białych lameli dachowych umieszczono jasnoniebieskie elementy w kształcie kropel lub klinów, które symbolizują przepływ wody deszczowej. Krople te są rozmieszczone wzdłuż zagłębień lameli oraz spływają pionowo po wewnętrznej ściance profilu bocznego, kierując się ku dołowi, gdzie widoczny jest okrągły otwór odpływowy w dolnej części ramy. Detal ten precyzyjnie ilustruje zintegrowany system rynnowy, który pozwala na skuteczne i niewidoczne z zewnątrz odprowadzanie opadów z powierzchni dachu pergoli do wnętrza słupów nośnych. Całość wizualizacji utrzymana jest w jasnej, sterylnej kolorystyce na białym tle, co pozwala na dokładną analizę techniczną połączeń poszczególnych elementów konstrukcyjnych zadaszenia.

Odprowadzanie wody z dachu pergoli do podpory

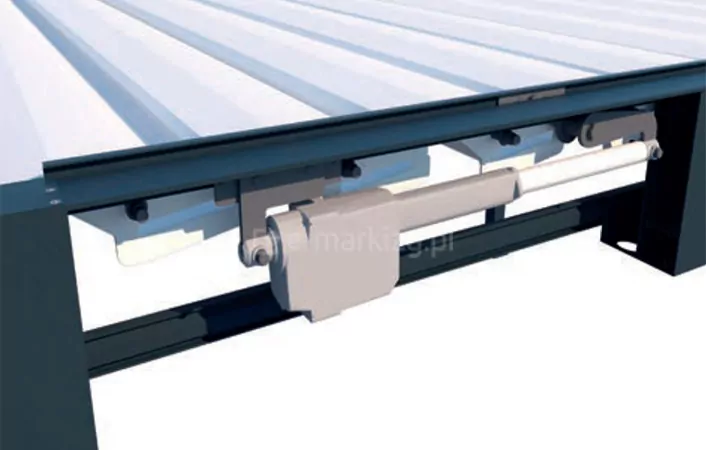

Wizualizacja przekroju konstrukcji pergoli Essential z ukazaniem miejsca zamocowania silnika wewnątrz profilu górnego pergoli.

Silnik pergoli ukryty w konstrukcji
