Pergola Flat Przyścienna Pomiar i Dane Techniczne

Pergola Flat Przyścienna Pomiar – jak mierzyć

S=Szerokość pergoli, W=Wysięg pergoli

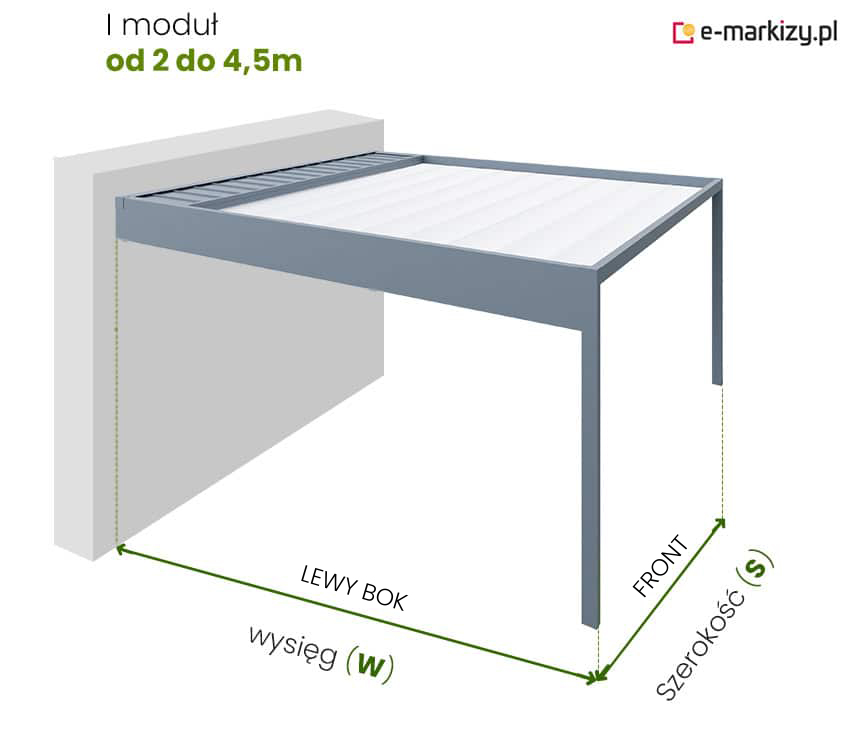

Techniczna ilustracja pergoli przyściennej Flat (1 moduł) prezentująca poprawny sposób pomiarowania. Na schemacie zaznaczono kierunki pomiarów oraz odcinki referencyjne: szerokość konstrukcji, odległość między podporami, wysokość górnej belki przy ścianie i wysięg dachu. Strzałki i linie wymiarowe wskazują dokładne miejsca przyłożenia miary, co umożliwia precyzyjne określenie wymaganych parametrów montażowych.

I moduł szerokość od 2m do 4,5m

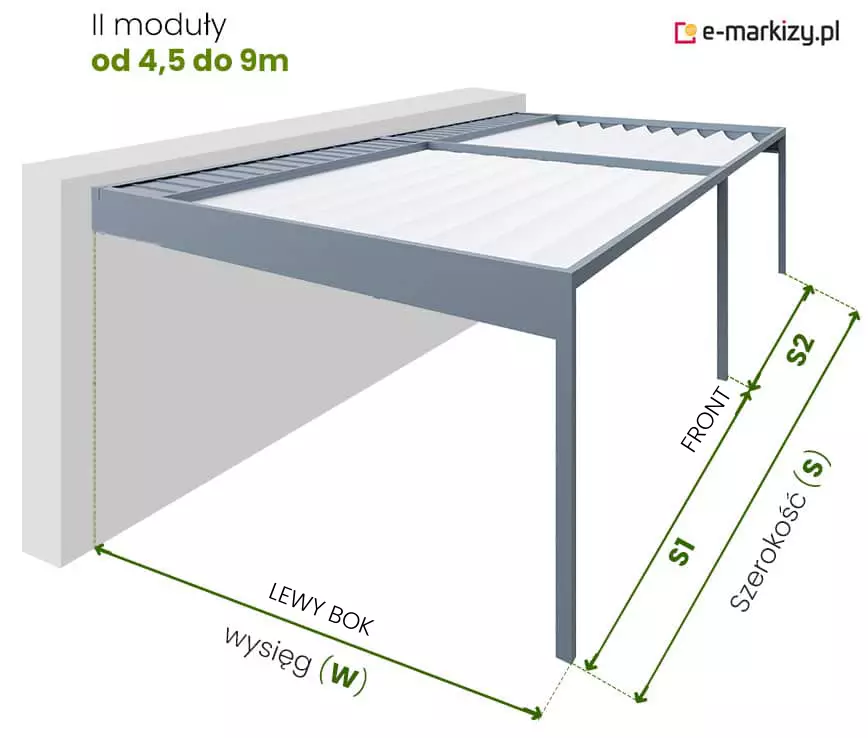

Techniczny rysunek pergoli przyściennej Flat – wariant 2-modułowy – prezentujący prawidłowy sposób pomiarowania szerokości i głębokości konstrukcji. Schemat pokazuje dwa połączone moduły z trzema podporami oraz oznaczeniami wymiarowymi: szerokości całkowitej, szerokości każdego modułu, odległości między osiami podpór, wysokości profilu przyściennego i wysięgu dachu. Strzałki wymiarowe jednoznacznie wskazują miejsca przyłożenia miary przy planowaniu montażu pergoli wielomodułowej.

II moduły szerokość od 4,5m do 9m

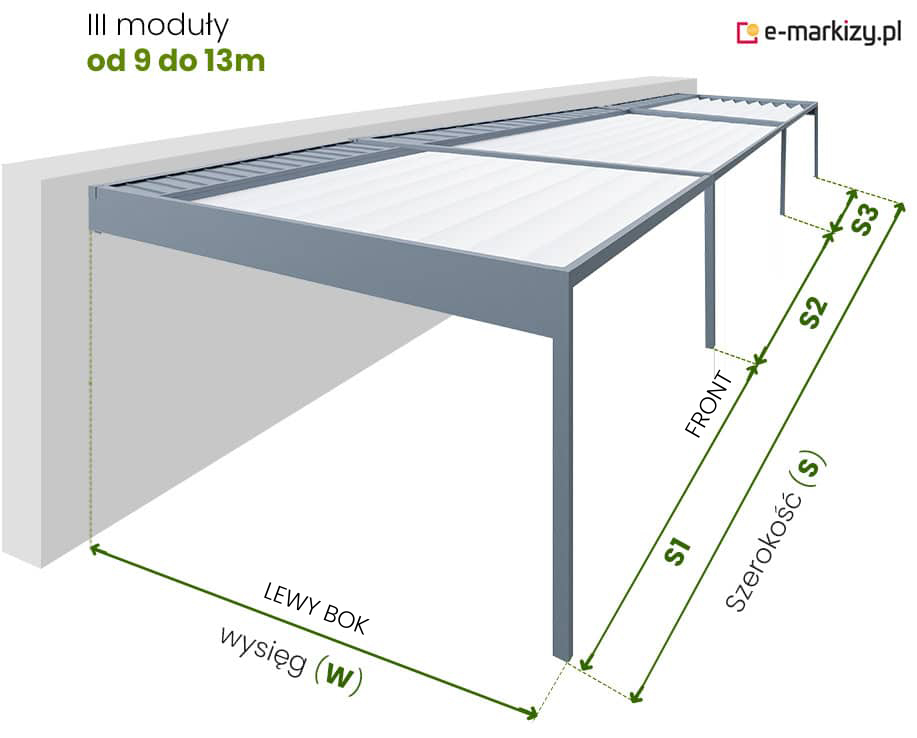

Schemat pergoli przyściennej Flat w układzie trzymodułowym, przedstawiający sposób wymiarowania konstrukcji. Na rysunku widoczna jest pełna szerokość trzech modułów oraz cztery słupy rozmieszczone osiowo. Linie i strzałki wymiarowe wskazują szerokości modułów oraz odległości między słupami, umożliwiając precyzyjne wyznaczenie parametrów montażowych dla pergoli 3-modułowej.

III moduły szerokość od 9m do 13m

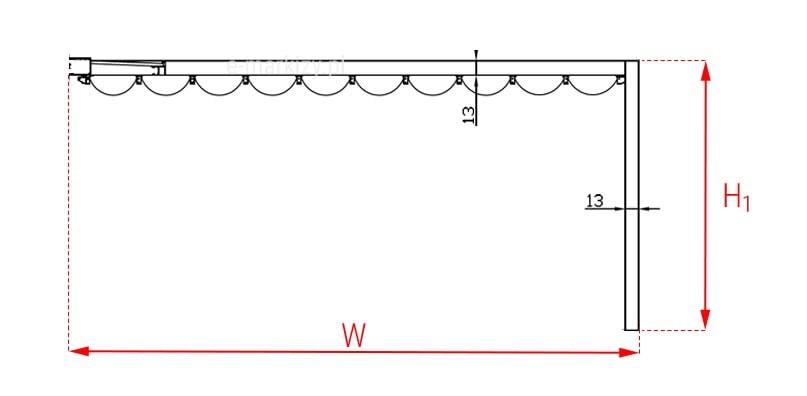

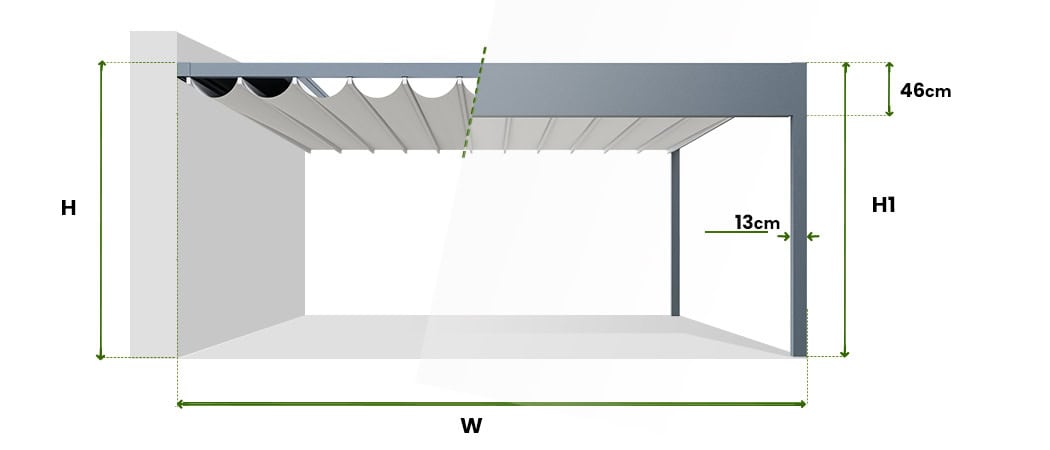

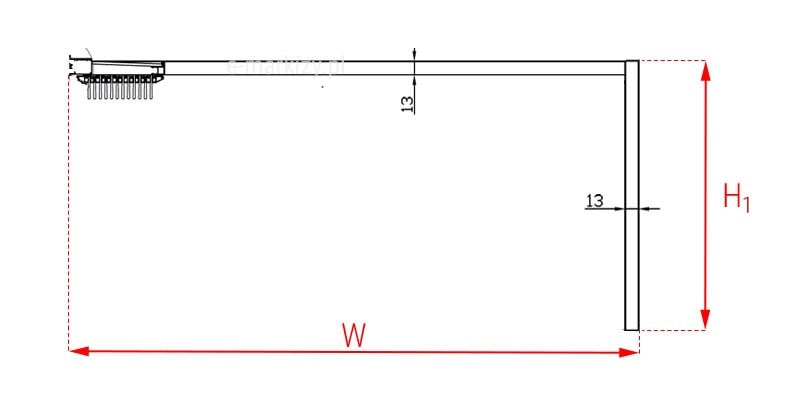

Techniczny rysunek pergoli Flat ukazany z boku, z zaznaczoną linią pomiarową określającą wysięg konstrukcji. Wymiar prowadzony jest od miejsca montażu przy ścianie do skrajnego przedniego profilu pergoli. Schemat wskazuje właściwy kierunek i punkty pomiaru, umożliwiając precyzyjne określenie wymaganej przestrzeni montażowej.

Widok z boku z rozwiniętą tkaniną (z profilem rynnowym)

W=Wysięg pergoli
H1=Wysokość podpory pergoli (standard 270cm)
H=Wysokość podpory + 2cm

Przekrój przedni pergoli Flat

S=Szerokość pergoli
H=Wysokość podpory pergoli +2cm

Zestawienie kilku modułów pergoli Flat w formie zbiorczego schematu wymiarowania. Widoczne są różne szerokości konstrukcji – od jednego do kilku modułów – wraz z kompletem oznaczeń wymiarowych: szerokości sekcji, osiowy rozstaw podpór, wysokość profilu przyściennego i wysięg dachu. Strzałki pomiarowe wskazują punkty referencyjne, ilustrując sposób prawidłowego pomiarowania pergoli w zależności od liczby modułów.

Widok od przodu – moduły

S=Szerokość całkowita konstrukcji modułowej
S1, S2, S3=Szerokość poszczególnych modułów

Pergola Flat Przyścienna Dane Techniczne

Konstrukcja wykonana z ekstrudowanego aluminium. Sterowanie silnikiem elektrycznym w standardzie. Tkanina zadaszenia Opatex w standardzie (za dopłatą możliwość wymiany na inny rodzaj materiału). Możliwość lakierowania proszkowego na dowolny kolor RAL. Pergola Tarasola Flat występuje w wersji przyściennej i wolnostojącej. Możliwość łączenia modułowego. Produkt odporny na siłę wiatru do 120 km/h.

Możliwość wyboru wyposażenia dodatkowego:
– oświetlenie
– daszek systemowy chroniący tkaninę
– przeszklenia
– rolety screener
– promienniki ciepła
– czujniki wiatrowe, słoneczne i deszczowe

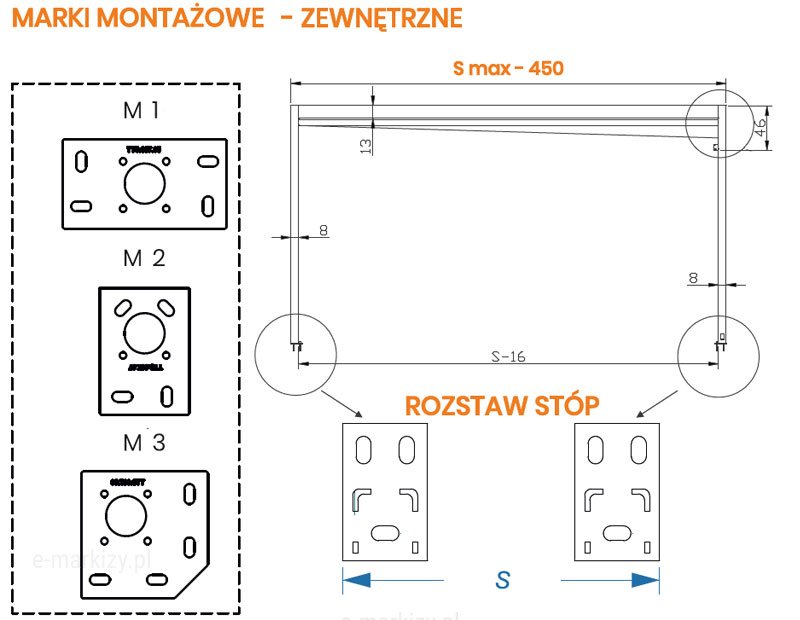

Schemat pergoli przyściennej Flat przedstawiający sposób wyznaczania rozstawu stóp montażowych. Na rysunku widoczna jest konstrukcja pergoli ujęta od frontu z dwiema podporami, a między nimi zaznaczono linię wymiarową określającą dokładny rozstaw osiowy stóp. Strzałki wskazują punkty pomiarowe, a podpisy wymiarowe umożliwiają ustalenie właściwego położenia podpór podczas montażu.

Rozstaw stóp pergoli

• różne marki montażowe dostępne na zamówienie

Techniczny schemat pakietu złożonej tkaniny pergoli Flat umieszczonego w przedniej części konstrukcji, zestawiony z tabelą prezentującą obliczenia wysokości pakietu oraz wymiarów osłony. Na rysunku widoczne są zwarte segmenty tkaniny ujęte w profil prowadzący, natomiast tabela zawiera szczegółowe parametry techniczne i wartości niezbędne do prawidłowego doboru osłony oraz planowania montażu pergoli.

Pakiet materiału

Wysokość pakietu hp zależy od rozstawu pomiędzy belkami przeciwwietrznymi. Na życzenie można zmniejszyć odległość między belkami, jednocześnie zmniejszając wysokość pakietu

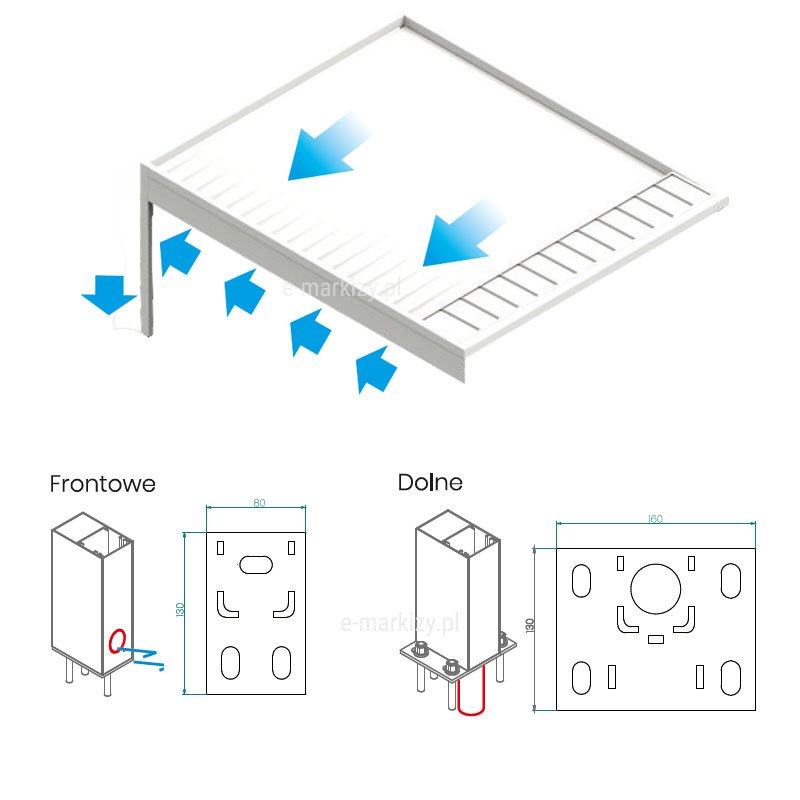

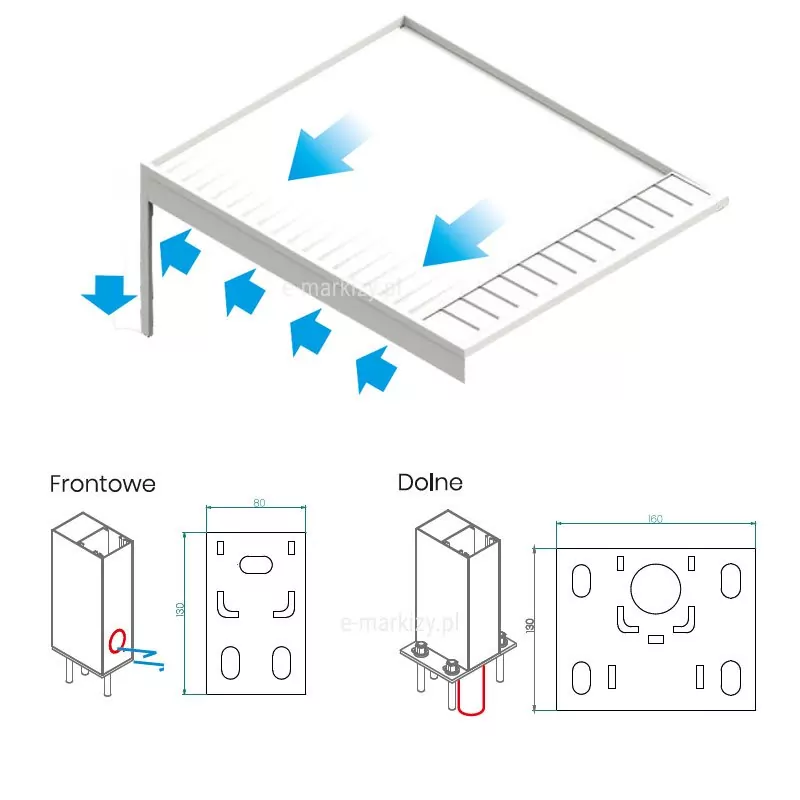

Techniczna ilustracja odprowadzania wody w pergoli Flat, ujęta w widoku bocznym. Strzałki kierunkowe wskazują przepływ wody po powierzchni dachu w stronę przedniej belki, następnie jej wejście do wbudowanej rynny i dalsze prowadzenie w dół przez wewnętrzny kanał w słupie nośnym. Schemat obrazuje zamknięty system drenażu z ukrytym odpływem, pokazując każdy etap transportu wody w konstrukcji.

Odprowadzenie wody

– Odpływy Frontowe
– Odpływy Dolne

Zbliżenie na przekrój rynny pergoli przyściennej Flat oraz przekrój głównego profilu konstrukcyjnego. Rynna ma wyraźnie uformowany kanał odprowadzający wodę z charakterystycznym wyprofilowaniem ścianek i komorami wzmacniającymi. Obok widoczny jest przekrój prostoliniowego profilu aluminiowego z wewnętrznymi żebrami wzmacniającymi. Ujęcie umożliwia analizę geometrii elementów odpowiedzialnych za odprowadzanie wody i stabilność konstrukcji.

Przekroje elementów pergoli Flat

– Profil podporowy
– Rynna odpływowa

Mocowanie podpór

Podpory pergoli standardowo mocowane są bezpośrednio do podłoża. Za dopłatą, możliwe są podkładki montażowe dopasowane do rodzaju odprowadzania wody z konstrukcji. Podkładki montażowe są wykonane ze stali nierdzewnej nielakierowanej.

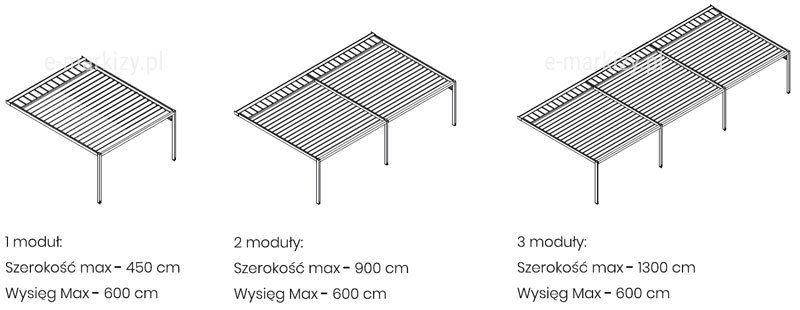

Pergola Tarasola Flat w układzie przysciennym przedstawiona w wariantach 1-, 2- i 3-modułowych. Obraz zawiera oznaczenie wymiarów poszczególnych modułów, ułatwiając ocenę skali konstrukcji oraz możliwości łączenia segmentów w większe zestawy zadaszeń.

Pergola modułowa – Wymiary

1 moduł: szerokość 201-450cm
2 moduły: szerokość 451-900cm
3 moduły: szerokość 901-1300cm

*Prowadnica zawsze w osi nogi

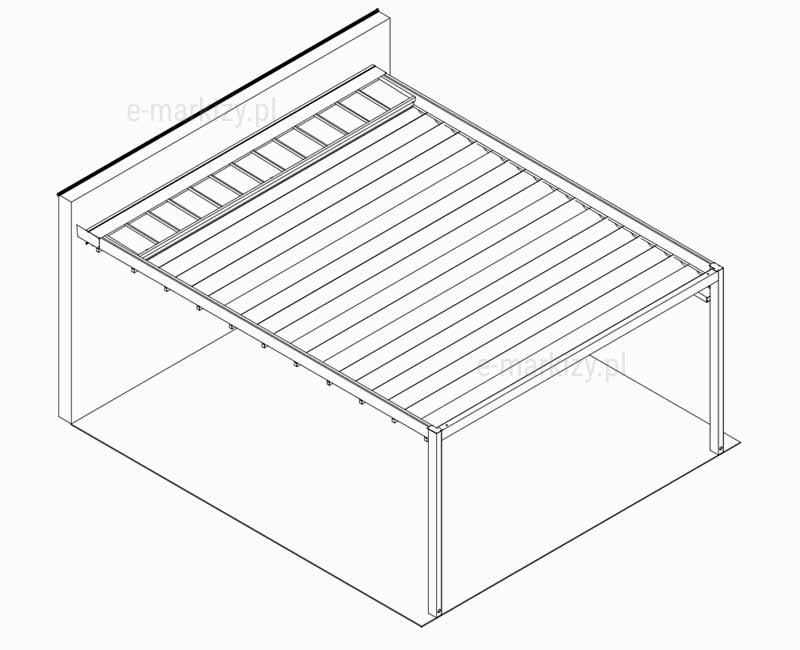

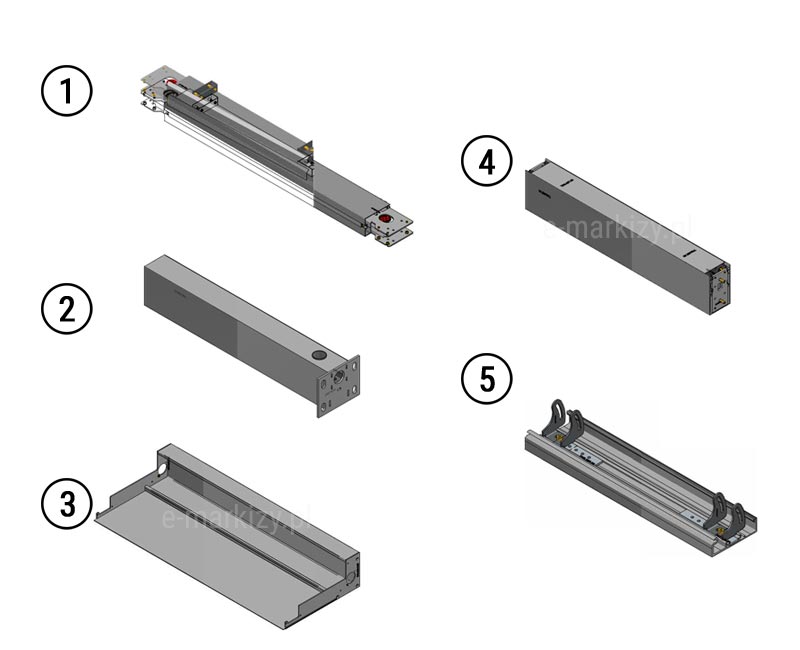

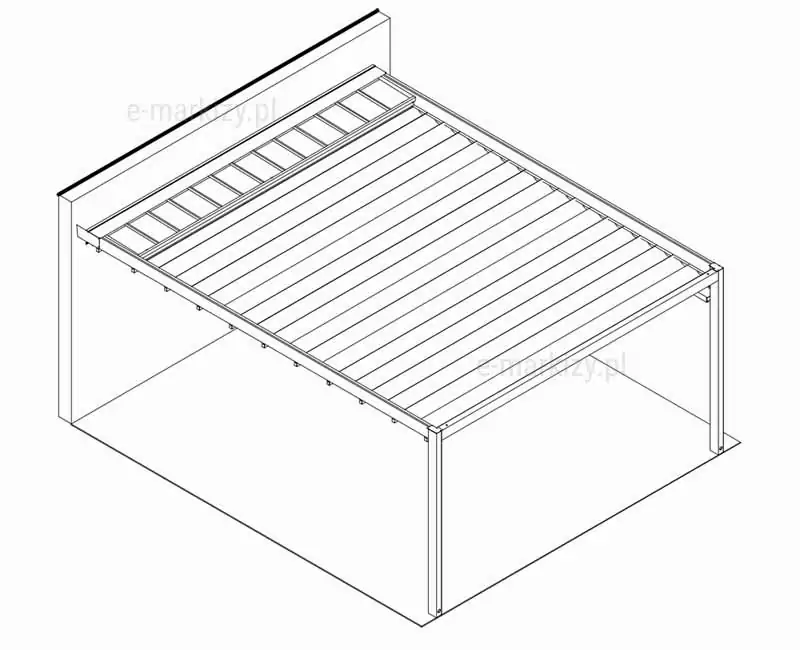

Pergola Flat – Widok ogólny

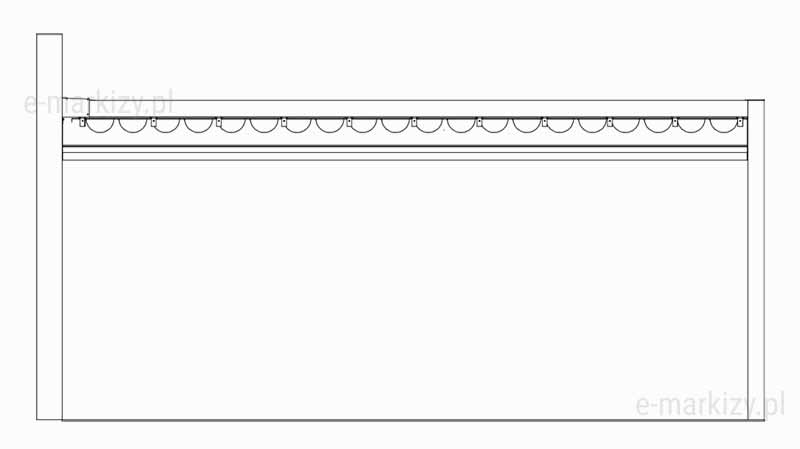

Widok z boku, rzut boczny

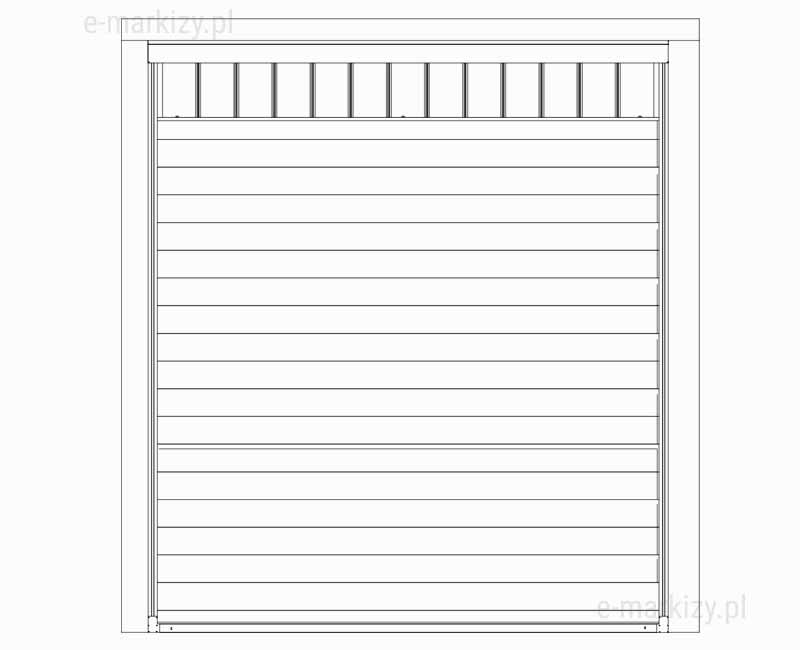

Widok z góry, rzut górny

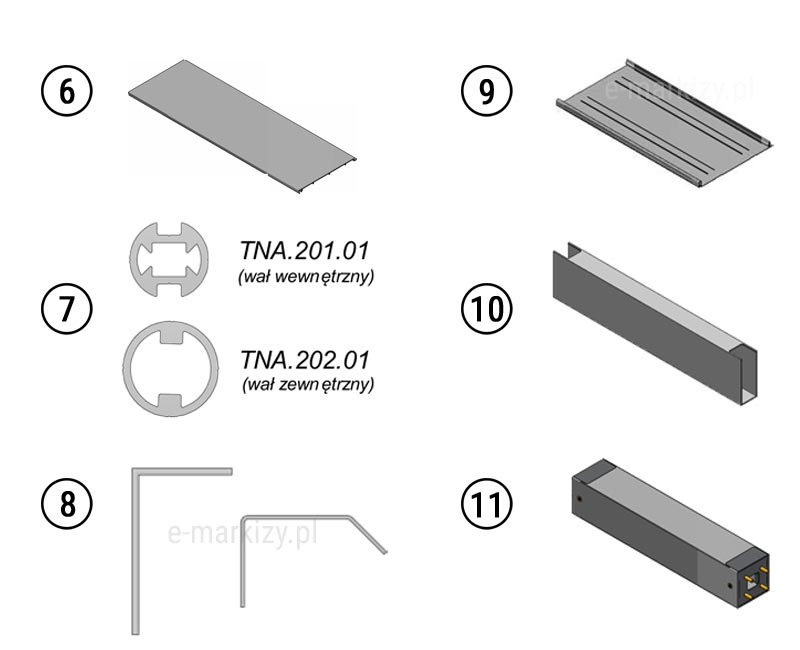

1. PROWADNICE
2. PROFIL PODPOROWY PRZEDNI I TYLNY
3. PANEL BOCZNY Z RYNNĄ
4. PRZEDNI PROFIL SPINAJĄCY
5. PROFIL TYLNY SPINAJĄCY

6. PROFIL NAPĘDU
7. OBRÓBKA BLACHARSKA
TNA.201.01 (wał wewnętrzny)
TNA.202.01 (wał zewnętrzny)
8. DASZEK SYSTEMOWY
9. PROFIL SPINAJĄCY
10. PROFIL SPINAJĄCY

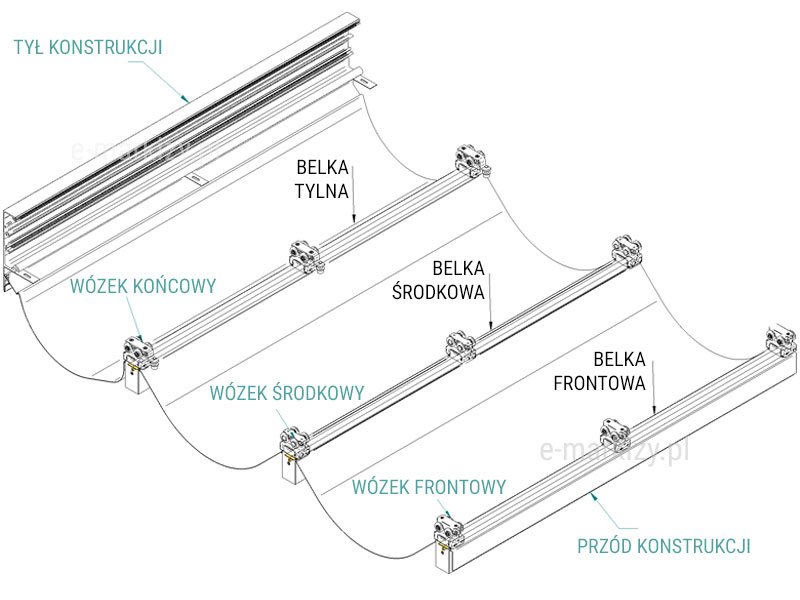

Tkanina pergoli – elementy konstrukcji

Belki pergoli:
belka frontowa,
belka środkowa,
belka tylna
Wózki tkaniny:
wózek frontowy,
wózek środkowy,
wózek końcowy

Przykładowy Montaż Pergoli Przyściennej

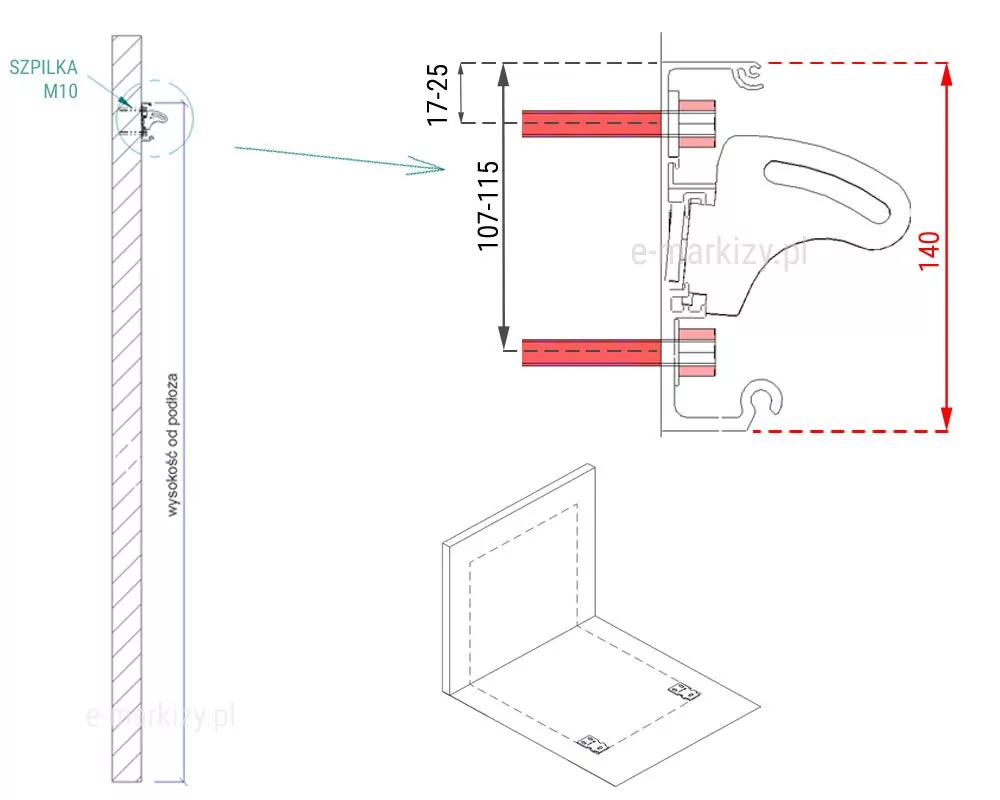

Zdjęcie przedstawia początkowy etap montażu pergoli tarasowej Flat w wersji przyściennej. Widoczna jest czynność wyznaczania poziomu oraz wysokości montażu profila startowego na ścianie budynku. Dodatkowo, na podłożu zaznaczany jest obrys konstrukcji – pozycje prowadnic oraz stóp stalowych. To kluczowy moment zapewniający prawidłowe ustawienie i wypoziomowanie całej pergoli.

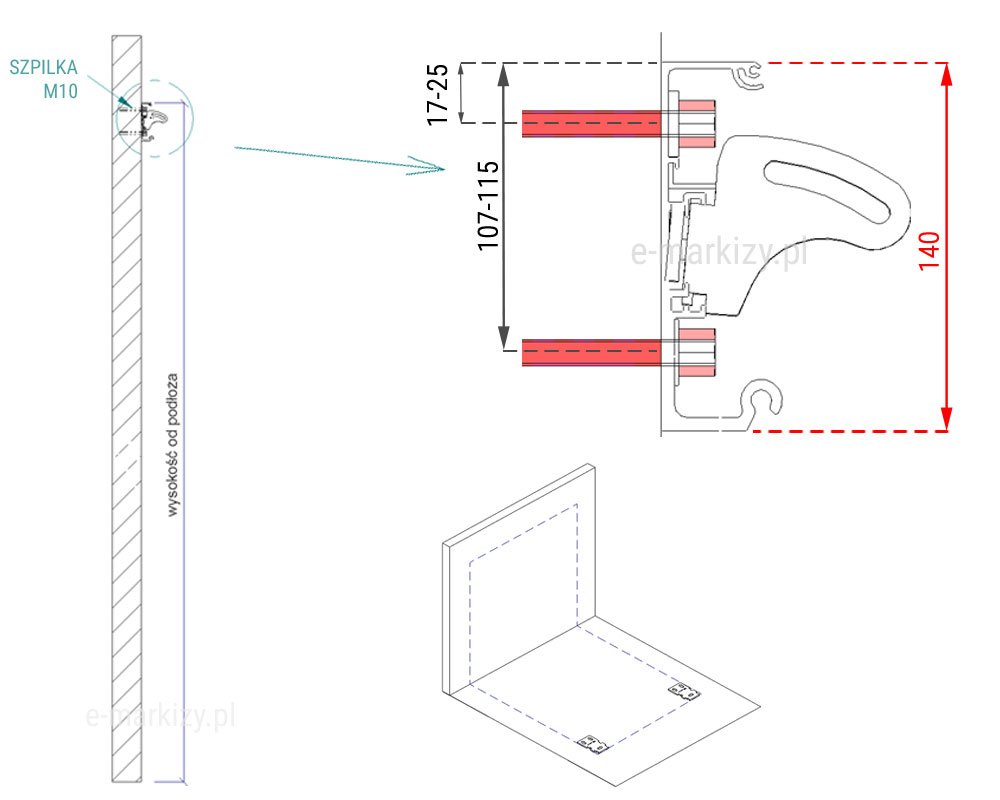

1. Wyznaczenie poziomu oraz wysokości montażu profila startowego oraz wyznaczenie obrysu konstrukcji

Schemat montażu pergoli tarasowej Flat – na zdjęciu widzimy przygotowanie do montażu prowadnic i elementów nośnych konstrukcji. Profil startowy mocowany jest do elewacji, stanowiąc bazę dla dalszego montażu elementów dachowych i wsporczych.

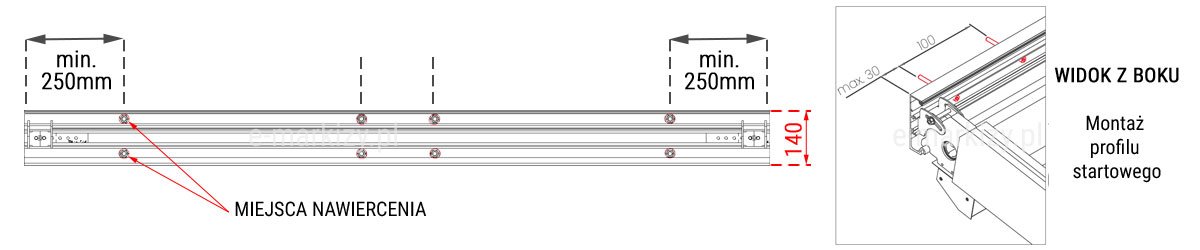

2. Montaż tylnego profila startowego

Profil startowy przykręcamy do ściany w kilku miejscach, w zależności od szerokości pergoli. Wysokość profila startowego to 140mm (profil fabrycznie nie jest nawiercony).
Przewiercamy go w dowolnych miejscach zgodnie z potrzebami, z zachowaniem odpowiednich odległości.
Należy pamiętać, że minimalna odległość kotwiczenia profila po obu stronach to około 250mm.

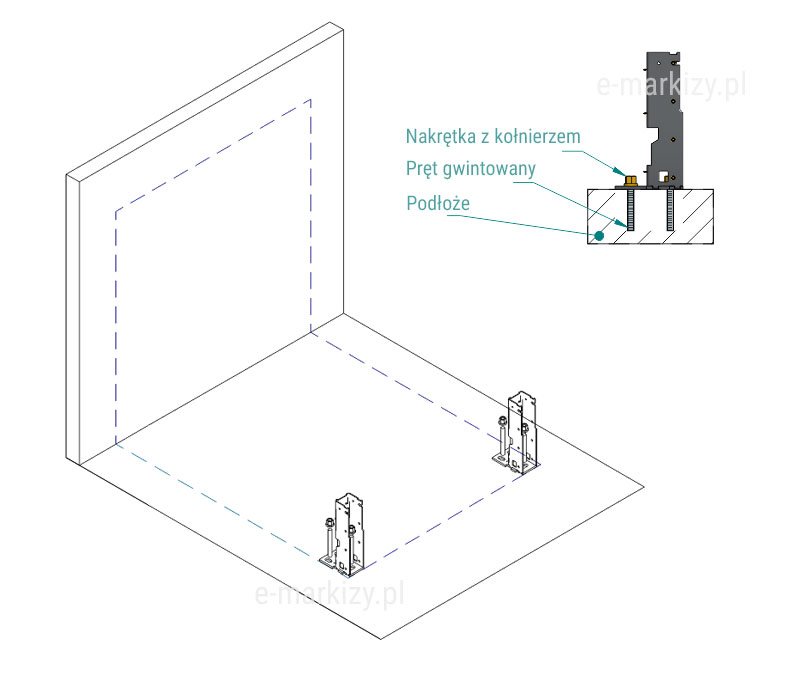

Na zdjęciu przedstawiono montaż stalowych stóp pergoli Flat w wersji przyściennej. Widać sposób pozycjonowania i wstępnego mocowania stóp do podłoża, co umożliwia późniejszą regulację ustawienia konstrukcji nośnej pergoli.

3. Montaż stóp stalowych

W wyznaczonych ówcześnie miejscach należy zakotwiczyć stopy stalowe konstrukcji, za pomocą prętów gwintowanych
oraz zabezpieczających ich nakrętek. Należy użyć do tego kotwy chemicznej.
Na przykręcone uchwyty stóp montażowych, w późniejszym etapie nakładamy profile podporowe.

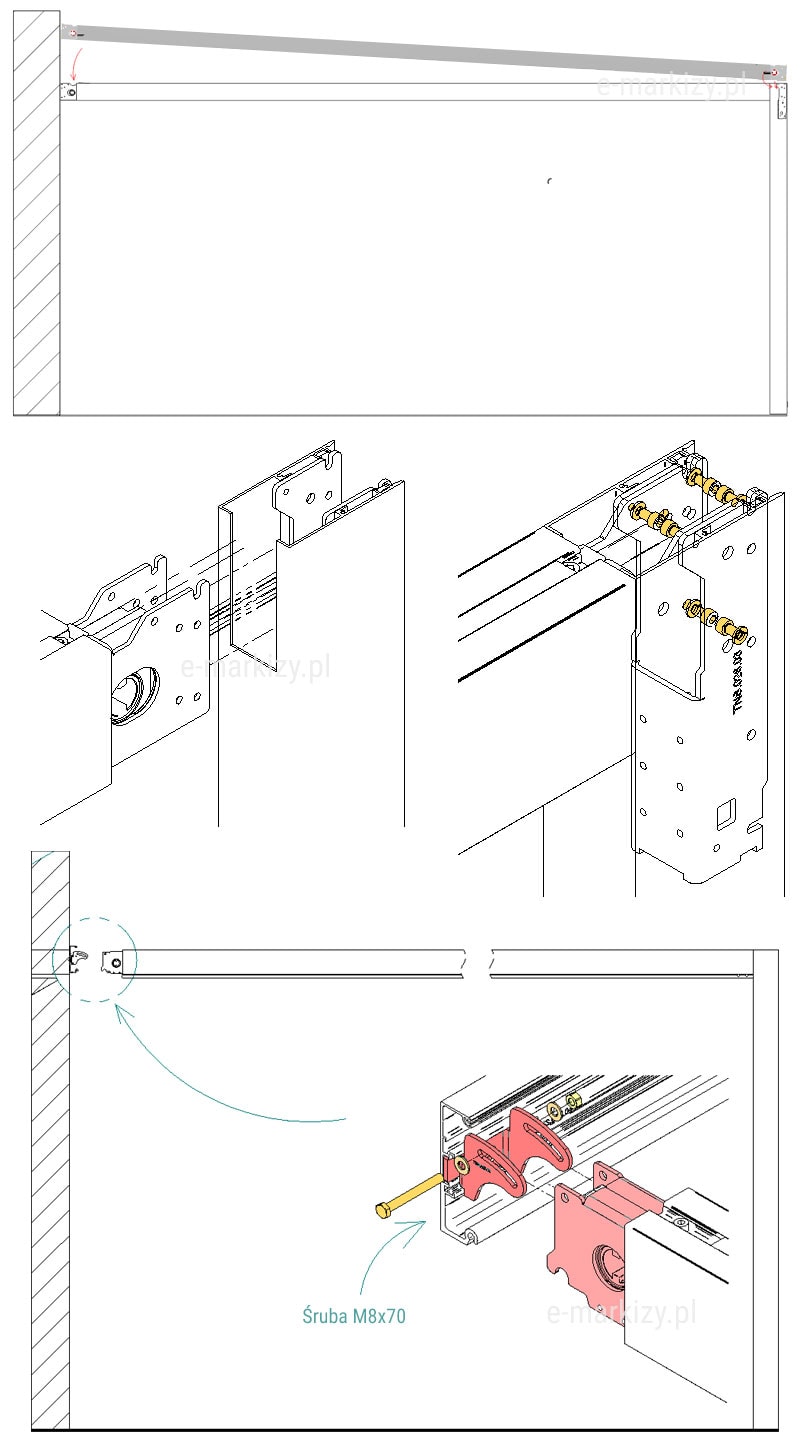

Montaż prowadnicy w pergoli Flat – na zdjęciu widoczne połączenie prowadnicy z przednim profilem podporowym oraz profilem startowym. Prowadnica wsuwana jest w kostkę profilu i mocowana za pomocą śrub M6 i M8, co zapewnia stabilność konstrukcji.

4. Połączenie przednich profili podporowych z prowadnicą

Montaż prowadnicy i przedniego profila podporowego Z profilem startowym
Prowadnicę należy połączyć z przednim profilem podporowym wsuwając uchwyt prowadnicy w wewnętrzną kostkę profila podporowego, za pomoc ą śrubM6x6szt
Zawieś prowadnicę na uchwycie w profilu startowym, a następnie skreć za pomocą śruby M8x70.

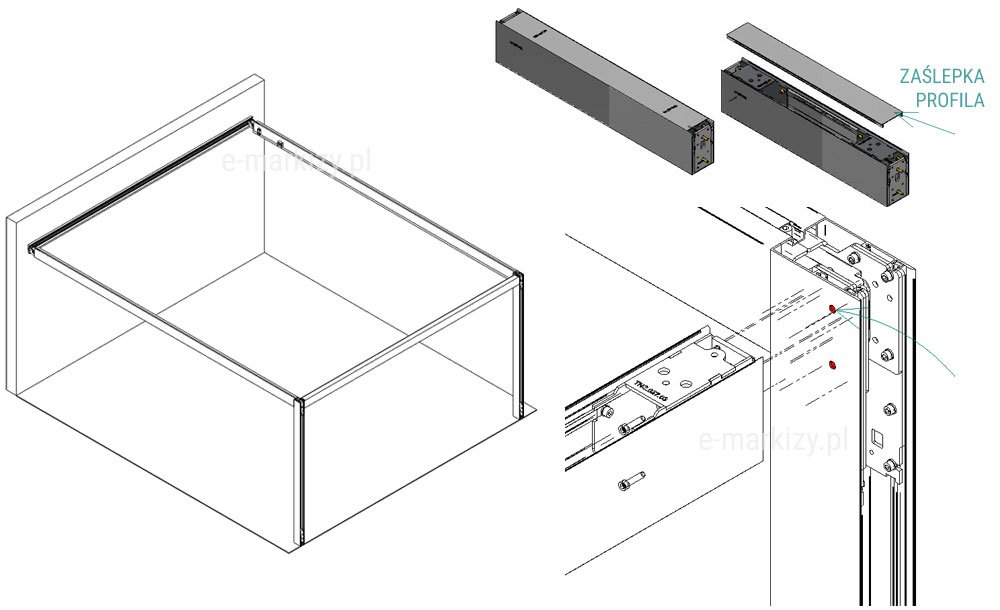

Montaż pergoli tarasowej Flat.Przed montażem profilu spinającego należy zdjąć zaślepkę. Następnie profil łączy się z profilem przednim podporowym, wykorzystując przygotowane wcześniej otwory i montując kostkę profilu spinającego.

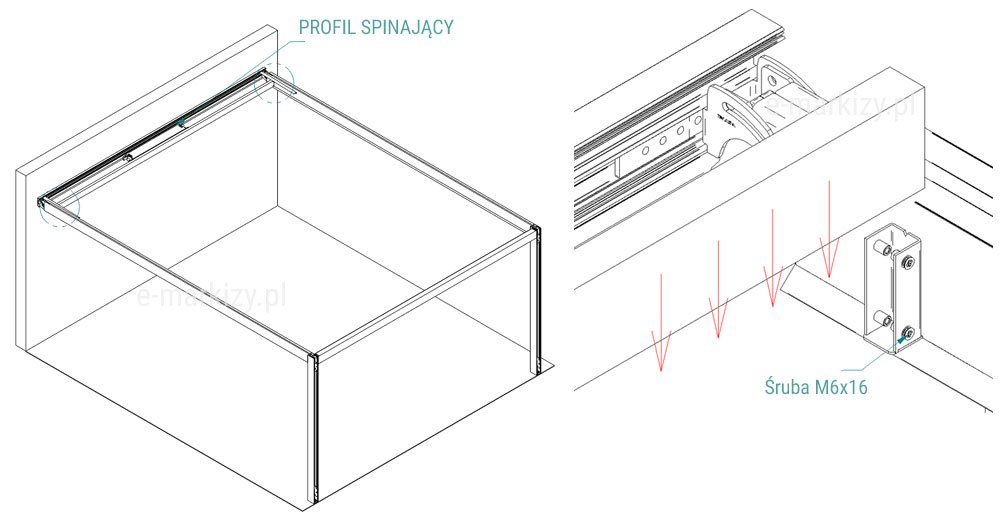

5. Montaż przedniego profila spinającego

Złożony profil spinający posiada zaślepkę, którą należy demontować przed montażem profila.
Resztę komponentu należy połączyć z profilem przednim podporowym montując kostkę profila spinajścego, korzystając z wcześniej przygotowanych otworów.

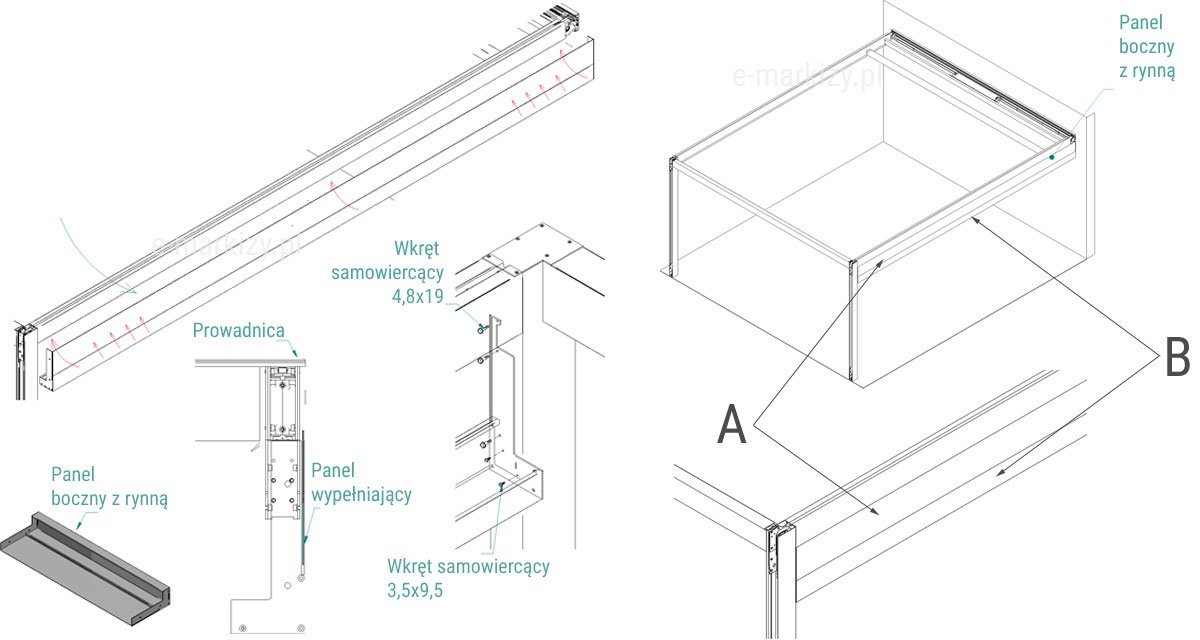

Na zdjęciu widoczny jest montaż panelu bocznego zintegrowanego z rynną w pergoli Flat. Element ten montowany jest po prawej lub lewej stronie konstrukcji – zgodnie z wybraną stroną odprowadzenia wody, określoną na etapie zamówienia. Rynna odprowadza wodę z dachu do przedniej podpory. Panel pełni także funkcję estetyczną – maskuje przestrzeń między belkami. W przypadku potrzeby można zamontować go również po przeciwnej stronie (bez funkcji odprowadzania wody). Panel należy wsunąć między profil podporowy a elewację. Legenda: A – rynna pergoli, B – panel boczny z rynną

6. Montaż tylnego profila spinającego

Montaż tylnego profila spinającego (na tym profilu wspiera się o daszek ochronny, który występuje jako opcja).
Profil spinający zawiera w swoim składzie złożenie Motorbox’a. Wsunąć profil spinający (kierunek ruchu obrazują strzałki przykręcić śrubą M6x16.

7. Montaż panela bocznego z rynną, złożenie panela bocznego wypełniającego z rynną

Panel boczny z rynną montowany jest z prawej lub lewej strony pergoli. Służy do odprowadzania wody. Stronę montażu ustalamy podczas zamówienia, w zależności od potrzeb. Woda odprowadzana jest do rynny, a następnie spływa przednią podporą.
Panel boczny z rynną pełni też funkcję wizualną. Zakrywa on przestrzeń między belkami. W razie potrzeby możemy też zamontować taki panel po przeciwnej stronie piergoli (nie będzie on wtedy odprowadzał wody).
Panel boczny z rynną należy wsunąć między profil podporowy oraz elewacje, po stronie odprowadzenia wody.

A – rynna pergoli, B – panel boczny rynny

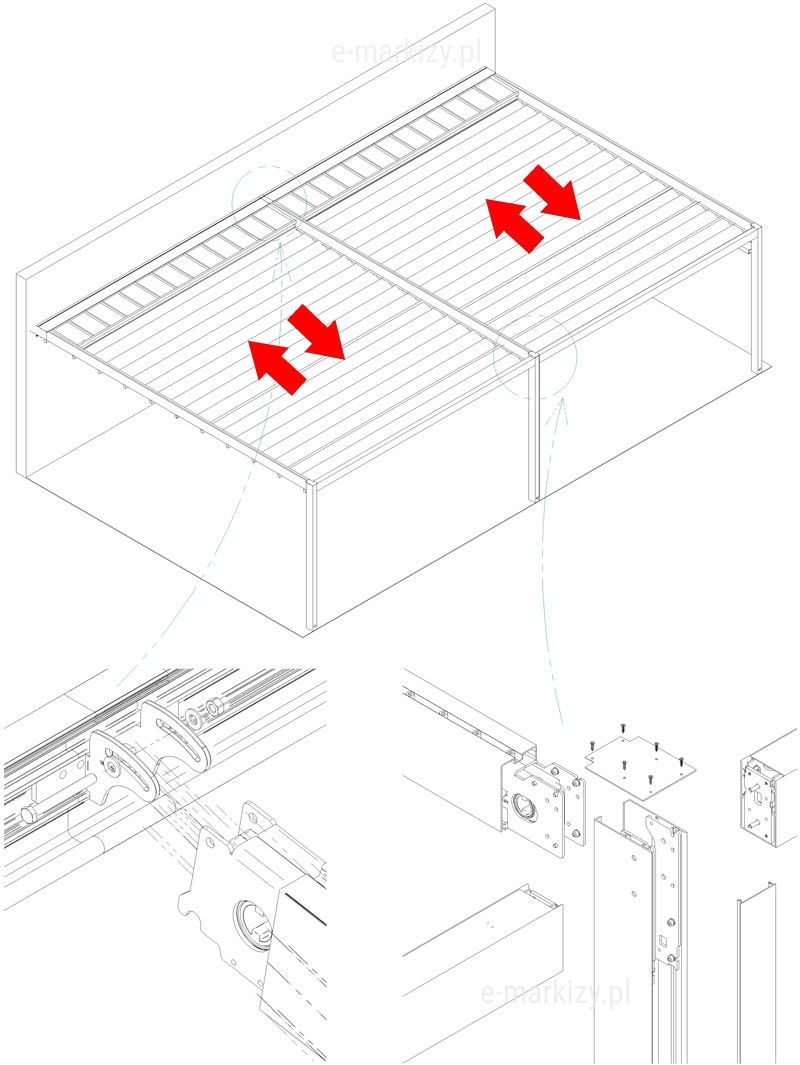

Pergola Flat Przyścienna występuje jako pojedynczy moduł o maksymalnej szerokości 450 cm. Konstrukcje można łączyć modułowo w różnych konfiguracjach, również niesymetrycznych — np. zestawiając pergolę o szerokości 400 cm z pergolą 270 cm. Po połączeniu modułowym pergola tworzy jeden wspólny dach, pracujący jako spójny system.

8. Połączenie modułowe (w jeden dach). Pergola Flat ścienna, pergola modułowa, moduły pergoli, łączenie pergoli tarasowych.

Pergola Flat Przyścienna występuje w pojedyńczym module do 450cm szerokości. Pergole możemy łączyć ze sobą w różnych konfiguracjach (również niesymetrycznie np. pergola o szerokości 400cm połączona z pergolą o szerokości 270cm).

Przy połączeniu, pergola będzie miała wspólną podporę.

9. Tkanina pergoli

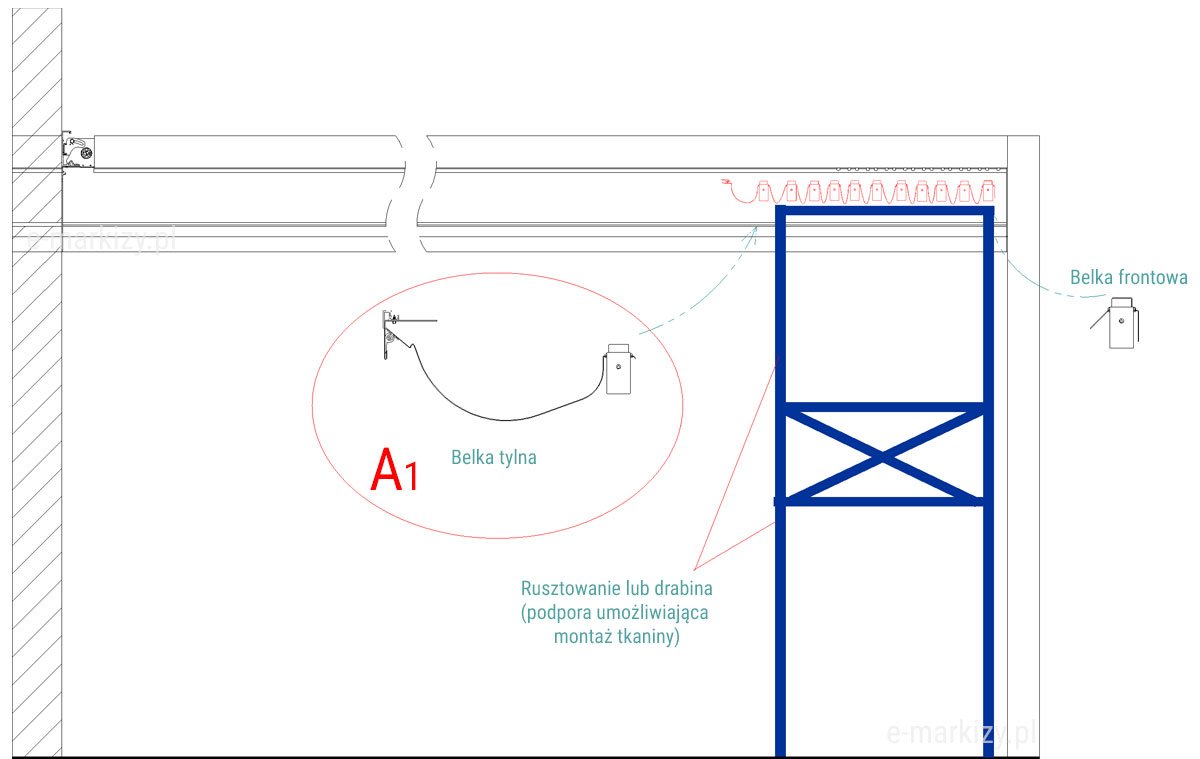

Moduł tkaniny pergoli jest fabrycznie złożony i gotowy do instalacji na konstrukcję pergoli. Moduł tkaniny składa się z belek przeciw wietrznych. Do każdej z belek, doczepione są pasy tkaniny. Cały model należy wpiąć w wózki prowadzące (które są zainstalowane fabrycznie w prowadnice pergoli).
*Aby ułatwić czynność instalacji modułu tkaniny, najlepiej użyć rusztowania lub drabin, aby podtrzymać tkaninę możliwie blisko wózków prowadzących.

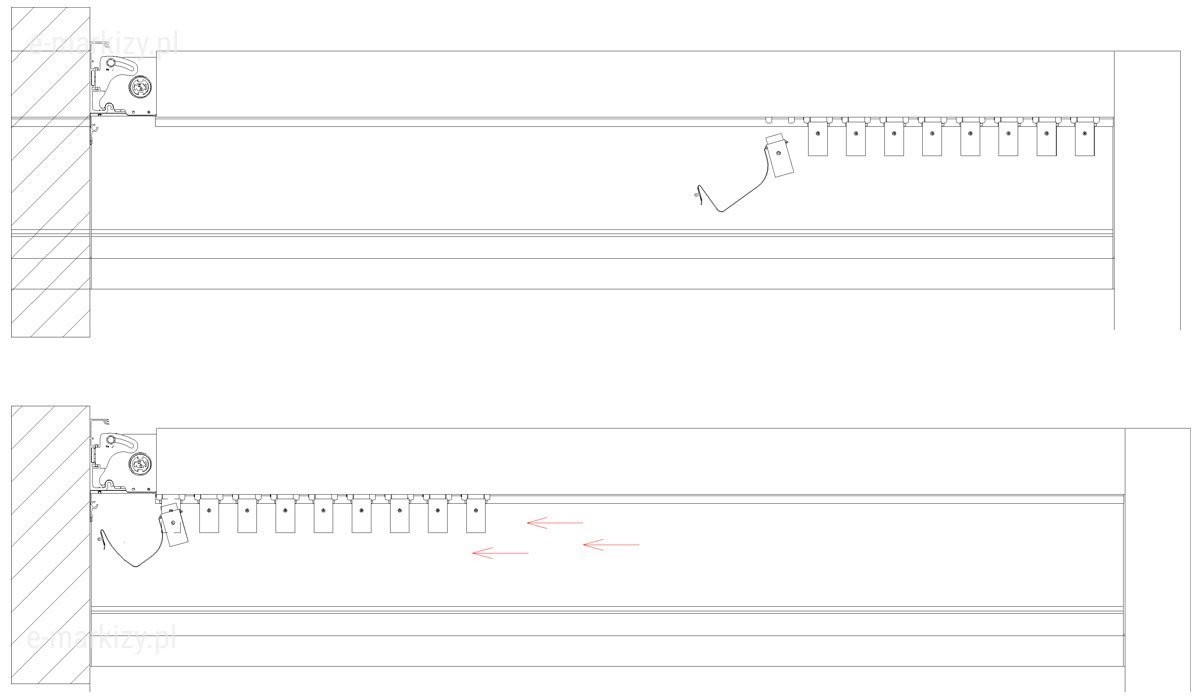

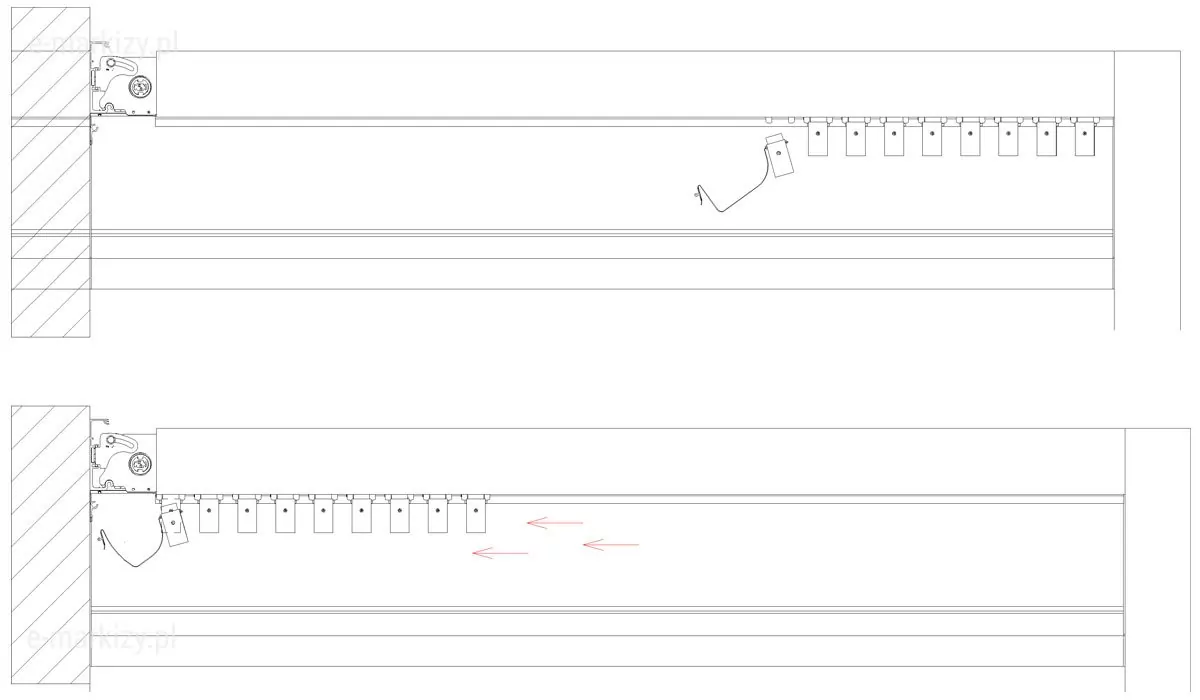

Kadr montażowy pergoli Flat ukazujący mocowanie końcowego pasa tkaniny do profilu konstrukcyjnego. Tylna belka z zamocowanym workiem tkaniny jest przygotowana do połączenia z wcześniej zainstalowanym profilem, co stanowi finalny etap montażu modułu tkaniny dachowej.

10a. Montaż tkaniny

Końcową częścią modułu tkaniny jest belka tylna, do której doczepiony jest końcowy pas tkaniny (tzw. worek) (rys. A1). Worek należy zamocować do poprzednio zamontowanego profila (rys. A2).

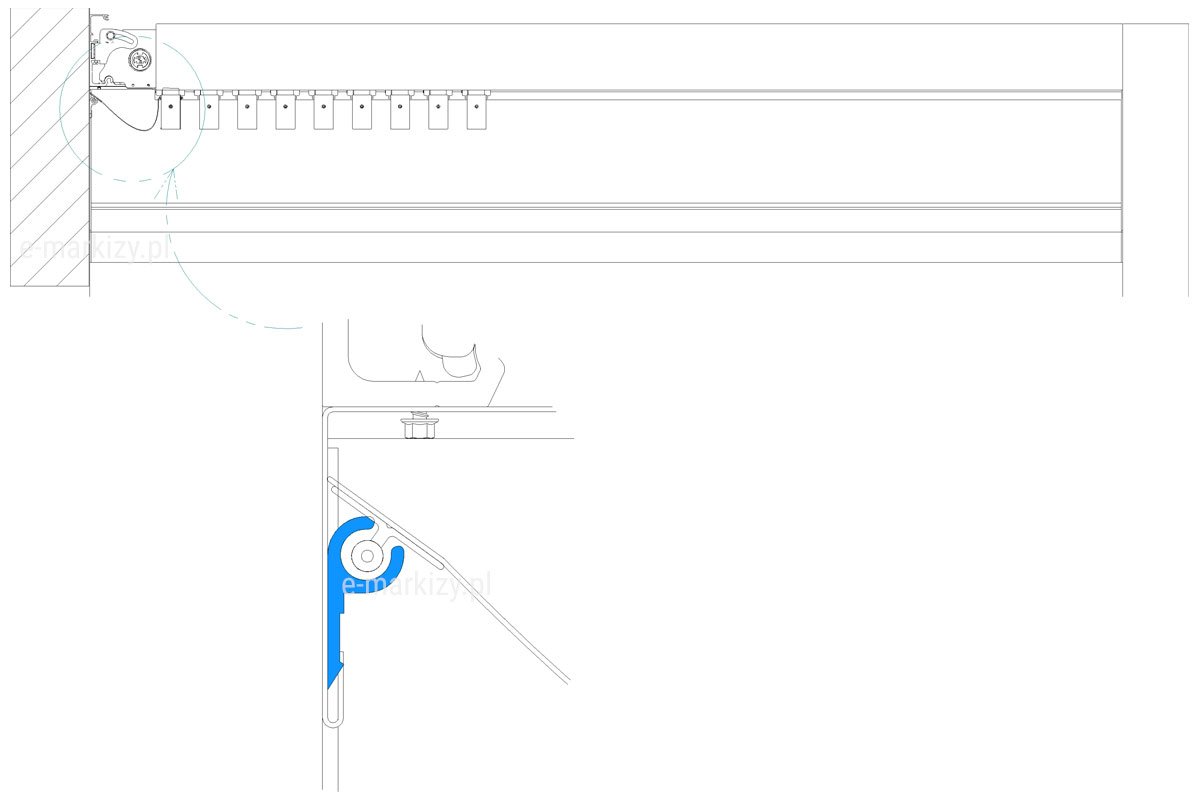

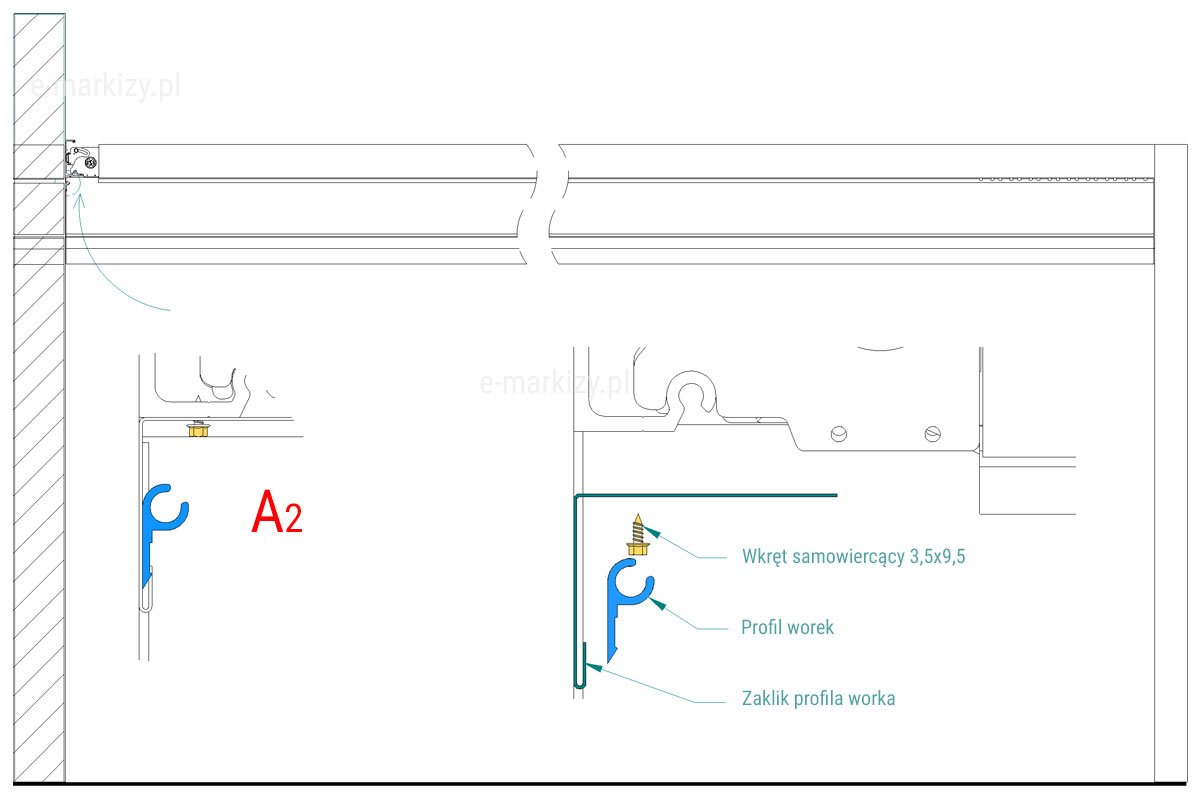

Instrukcyjny kadr montażu pergoli Flat przedstawiający mocowanie profilu z workiem tkaniny do profilu startowego. Widać pakiet tkaniny przygotowany na rusztowaniu ustawionym tuż przy prowadnicach, co umożliwia bezpieczne i precyzyjne osadzenie modułu tkaniny na konstrukcji.

10b. Zamontuj profil worek do profila startowego (rys. A2).

Umieścić pakiet tkaniny na rusztowaniu w bliskiej odległości od prowadnic.

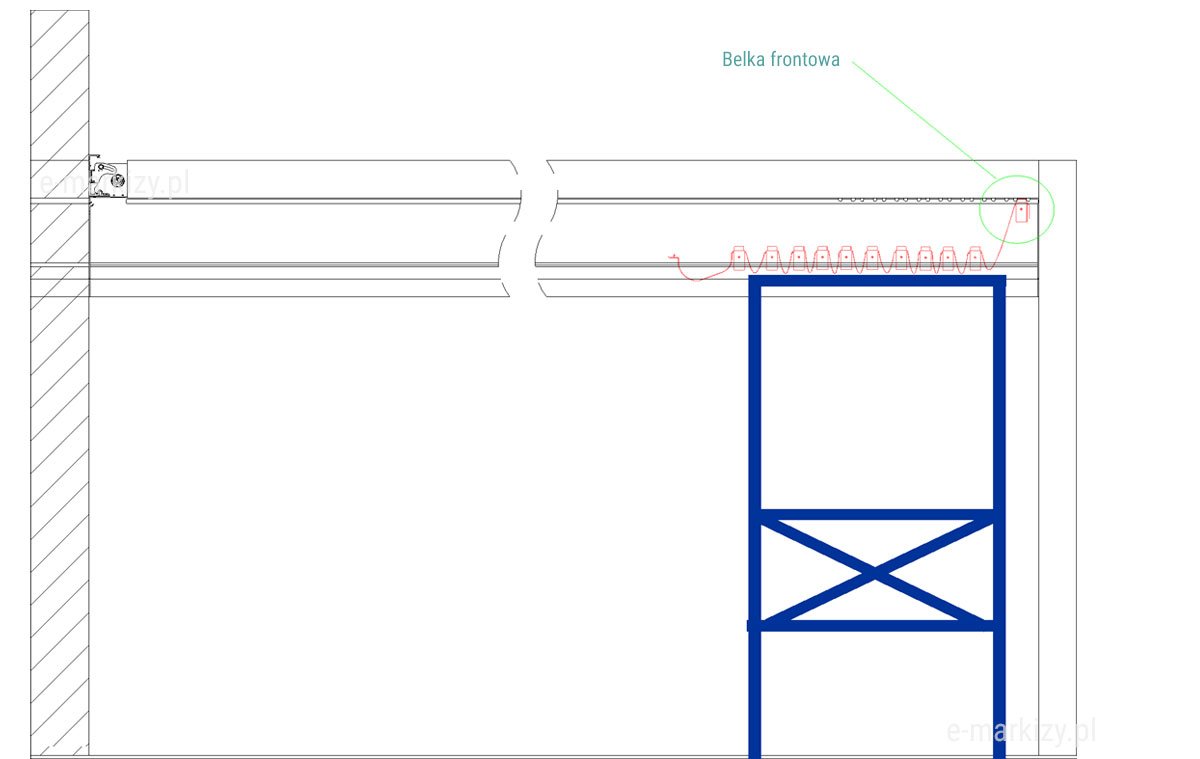

Instrukcyjne zdjęcie montażu pergoli Flat, pokazujące instalację belki frontowej. Belka jest ustawiona w prowadnicy i przygotowana do przykręcenia jako pierwszy element konstrukcji. Ujęcie przedstawia również rozmieszczenie profili, do których w kolejnych etapach montowane będą pozostałe belki przeciwwietrzne w taki sam sposób.

10c. Montaż należy zacząć od zamocowania belki frontowej.

Następnie zainstaluj w ten sam sposób wszystkie pozostałe belki przeciwwietrzne.

Ujęcie pokazuje proces montażu profilu „worek” do profilu startowego w pergoli Flat. Jest to pierwszy krok instalacji tkaniny dachowej przed wprowadzeniem pakietu w prowadnice.

10b. Zamontuj profil worek do profila startowego (rys. A2).

Zdjęcie pokazuje montaż tkaniny w pergoli Flat wolnostojącej. Pakiet tkaniny został umieszczony na rusztowaniu blisko prowadnic, a instalację rozpoczyna się od zamocowania belki frontowej, do której następnie montowane są kolejne belki przeciwwietrzne.

10c. Montaż należy zacząć od zamocowania belki frontowej.

Następnie zainstaluj w ten sam sposób wszystkie pozostałe belki przeciwwietrzne.
Umieścić pakiet tkaniny na rusztowaniu w bliskiej odległości od prowadnic.
Montaż należy zacząć od zamocowania belki frontowej.

Zbliżenie na etap regulacji tylnej belki pergoli Flat po montażu pakietu tkaniny. Belka tylna nie jest jeszcze zamocowana, a jej ustawienie jest wykonywane poprzez przesunięcie przy pomocy Motorboxa. Ujęcie pokazuje pozycjonowanie elementu przed jego finalnym montażem.

10d. Po instalacji pakietu tkaniny, bez tylnej belki przesuń stronę tylnej belki z a pomocą Motorbox’a.

Instrukcyjne zdjęcie montażu pergoli Flat przedstawiające etap związany z instalacją belki tylnej. Na fotografii widoczny jest aluminiowy profil przyścienny wypoziomowany i przygotowany do mocowania, z wyznaczonym miejscem instalacji belki. Ujęcie pokazuje orientację elementu względem ściany oraz sposób osadzenia belki tylnej w prowadnicach montażowych konstrukcji

10e. Zainstaluj belkę tylną.

Instrukcyjne zdjęcie montażu pergoli Flat – etap instalacji daszka systemowego. Widać mocowany do profilu startowego kątownik montażowy oraz przygotowaną obróbkę boczną z przyklejoną wstęgą butylową, którą dociska się do bocznej ściany prowadnicy i przykręca wkrętami. Ten sam etap wykonywany jest także po przeciwnej stronie konstrukcji.

11a. Montaż daszka

Opcjonalnie, pergolę możemy doposażyć w daszek ochronny. Chroni on tkaninę przed zabrudzeniami podczas jej całkowitego zwinięcia. Daszek składa się z pojedynczych paneli, które kolejno do siebie dokładamy.

Zainstaluj kątownik montażowy do daszka systemowego na profilu startowym. Montaż tego kątownika występuje w kolejnych modułach nie posiadających motorbox’a.
Montaż obróbki bocznej daszka systemowego:
– przyklej wstęgę butylową
– przyłóż obróbkę do bocznej ściany prowadnicy i dokręć wkrętami samowiercącymi
– powtórz czynność na przeciwległej prowadnicy

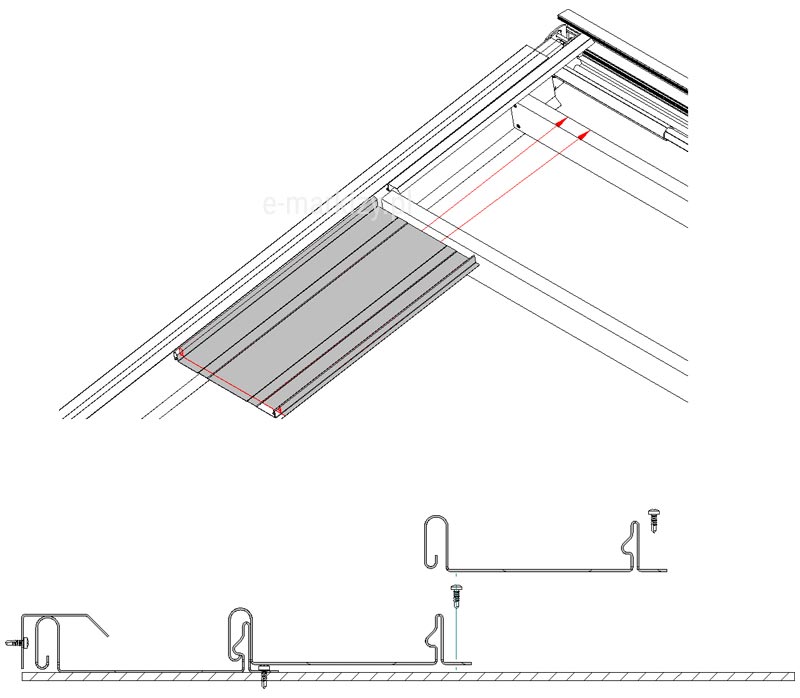

Instrukcyjne zdjęcie montażu pergoli Flat – etap instalacji pierwszego panelu daszka systemowego. Widać wsuwany pod boczną obróbkę pierwszy panel, który jest następnie unieruchamiany wkrętami samowiercącymi. Ujęcie pokazuje przygotowanie do montażu kolejnych paneli, które po nałożeniu będą zatrzaskiwane na złączu i mocowane dodatkowymi wkrętami do profilu poddaszkowego.

11b. Montaż daszka

Montaż pierwszego panelu daszka systemowego. Wsuń pierwszy panel pod obróbkę boczną daszka systemowego, zablokuj wkrętami samowiercącymi.
Montaż kolejnych paneli:
Dokręcić pierwszy panel wkrętami samowiercącymi z łbem płaskim do profila poddaszkowego.
– założyć kolejny panel,
– zakliknąć na miejscu łączenia i zblokować wkrętami.
– czynność powtórzyć

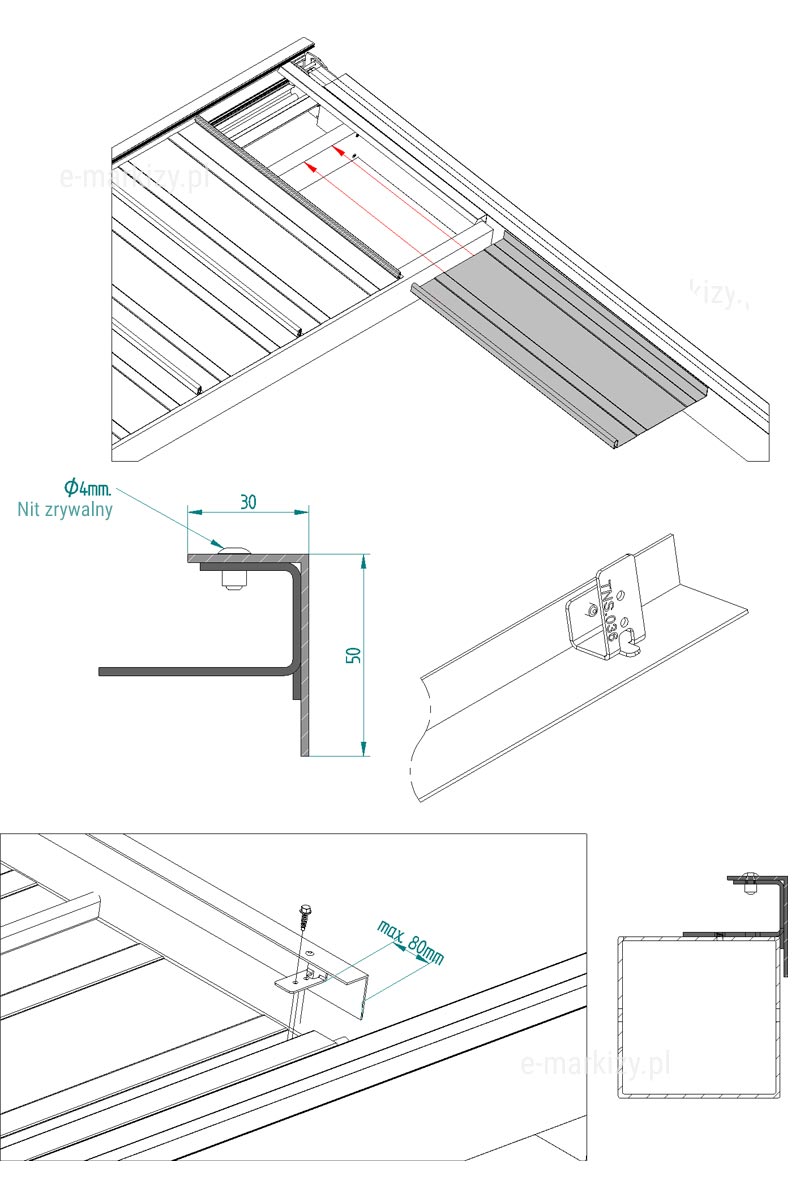

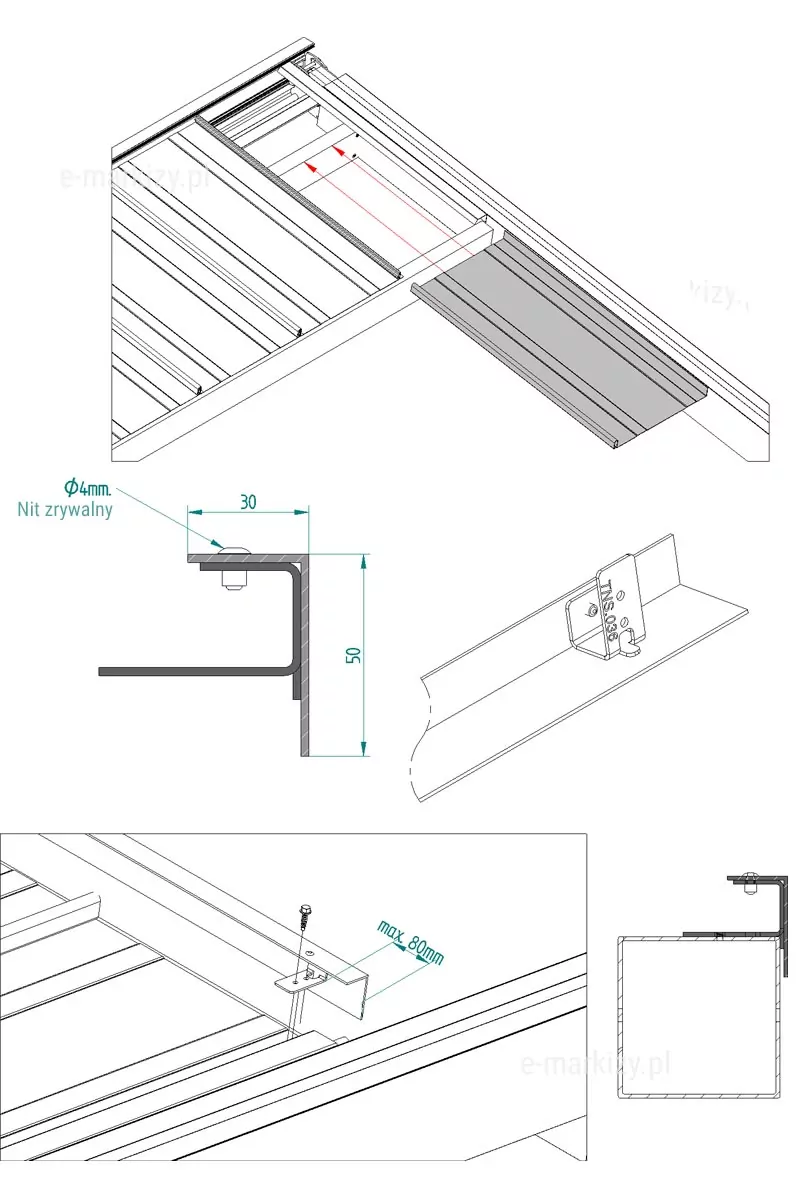

Zbliżenie na etap montażowy pergoli przyściennej Flat oznaczony jako 11c. Na zdjęciu widoczny jest pierwszy panel daszka systemowego wsuwany pod boczną obróbkę. Panel jest ustawiony w prowadzeniu profilu, a w otworach montażowych znajdują się wkręty samowiercące służące do jego blokowania. Ujęcie pokazuje prawidłową orientację panelu i miejsce jego osadzenia przed montażem kolejnych sekcji.

11c. Montaż daszka

Montaż kątownika frontowego dla daszka systemowego
Zainstaluj kątownik maskujący:
– przyłożyć kątownik z uchwytami do krawędzi belki poddaszkowej
– przykręcić wiertłem samowiercącym z podkładką epdm do belki poddaszkowej

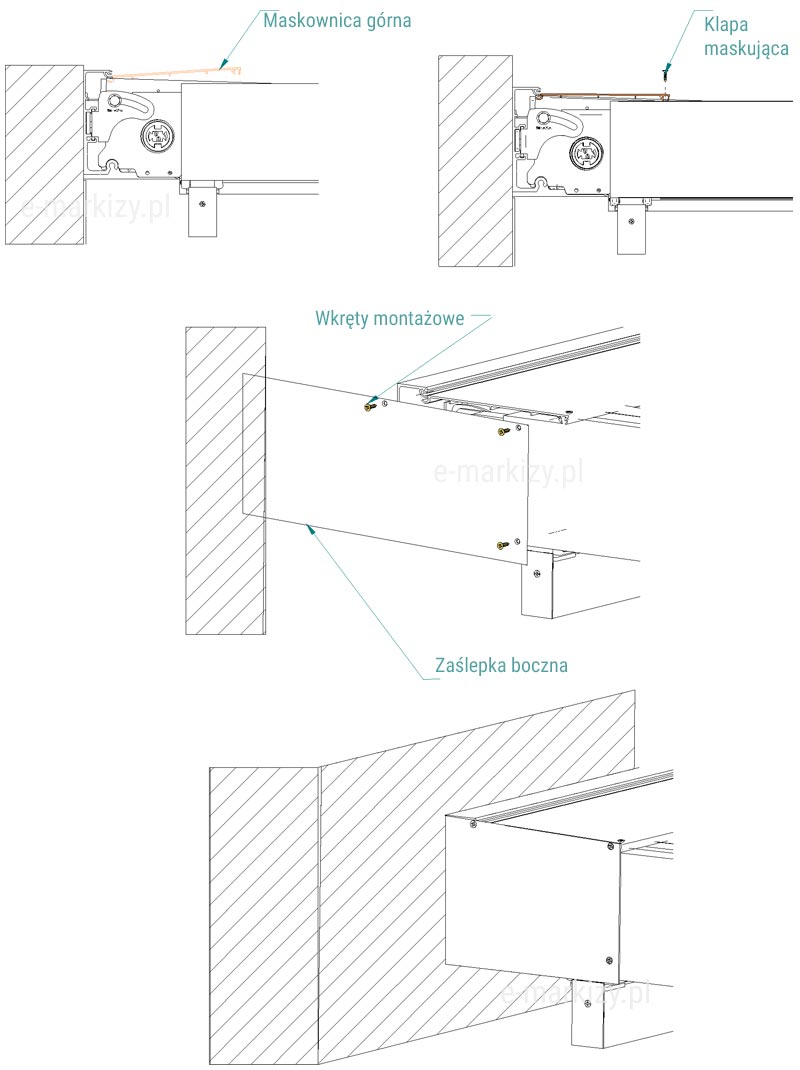

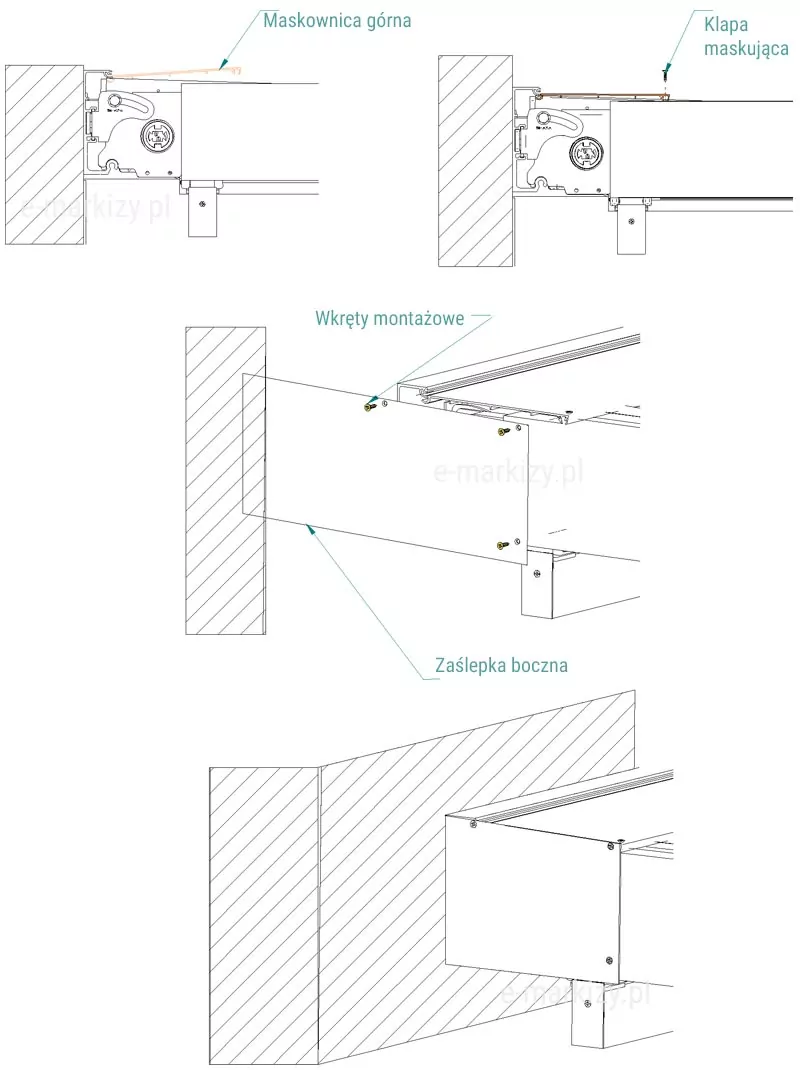

Instrukcyjna grafika montażu pergoli Flat prezentująca dwa etapy: montaż maskownicy górnej i instalację zaślepki bocznej. Pierwsza część schematu pokazuje wsunięcie maskownicy do profilu startowego oraz zabezpieczenie klapy wkrętem. Druga część ilustruje zamocowanie zaślepki bocznej poprzez wkręty, a następnie jej docięcie i dopasowanie do krzywizny ściany dla uzyskania szczelnego i estetycznego wykończenia.

11d. Montaż daszka

Montaż maskownicy górnej
Wsuń maskownicę górną do profila startowego, korzystając z portu, Klapę maskującą należy
zablokować wkrętem
Montaż zaślepki bocznej
Zamocuj za pomocą wkrętów, Zainstaluj zaślepkę boczną, dotnij do krzywizny ściany
Zainstaluj zaślepkę boczną, dotnij do krzywizny ściany
