Pergola Flat Wolnostojąca Pomiar i Dane Techniczne

Pergola Flat Wolnostojąca Pomiar – jak mierzyć

S=Szerokość pergoli, W=Wysięg pergoli

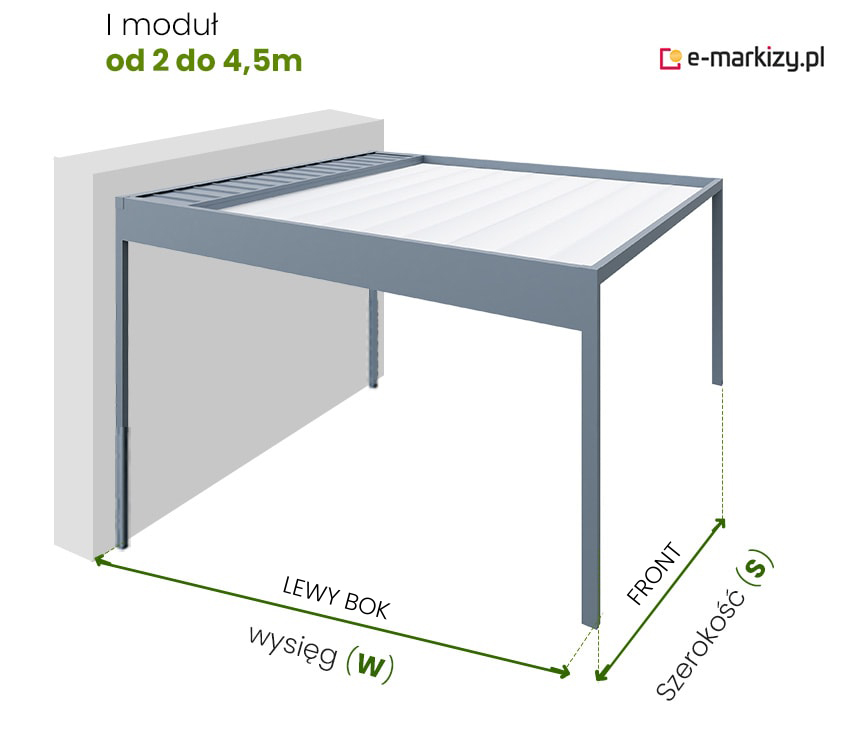

Schemat pergoli wolnostojącej Flat w wariancie 1-modułowym z oznaczeniami wymiarowymi. Na rysunku widoczna jest szerokość pojedynczego modułu, rozstaw dwóch słupów oraz całkowita głębokość konstrukcji, przedstawione za pomocą linii i strzałek pomiarowych. Ilustracja wskazuje właściwe punkty przykładania miary potrzebne do zaplanowania przestrzeni montażowej dla jednego modułu pergoli.

I moduł szerokość od 2m do 4,5m

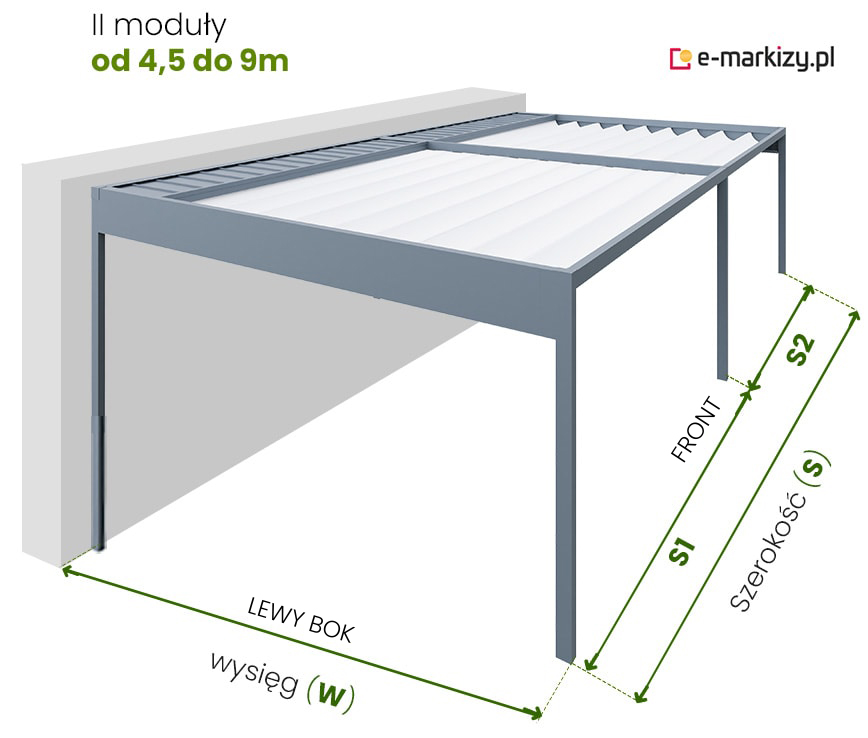

Grafika techniczna pergoli Flat w wariancie 2-modułowym z kompletem oznaczeń wymiarowych. Liniami wymiarowymi zaznaczono szerokość dwóch połączonych modułów, pozycje i rozstaw słupów oraz całkowity wysięg konstrukcji. Schemat pokazuje prawidłowe miejsca przykładania miary podczas planowania montażu pergoli dwumodułowej.

II moduły szerokość od 4,5m do 9m

Schemat pergoli wolnostojącej Flat w układzie trzymodułowym, przedstawiony w ujęciu bocznym. Na ilustracji widoczne są cztery słupy frontowe oraz jeden słup tylny, rozmieszczone wzdłuż konstrukcji. Linie i strzałki wymiarowe określają szerokości poszczególnych modułów oraz całkowitą szerokość pergoli, umożliwiając dokładne zaplanowanie przestrzeni montażowej dla wariantu 3-modułowego.

III moduły szerokość od 9m do 13m

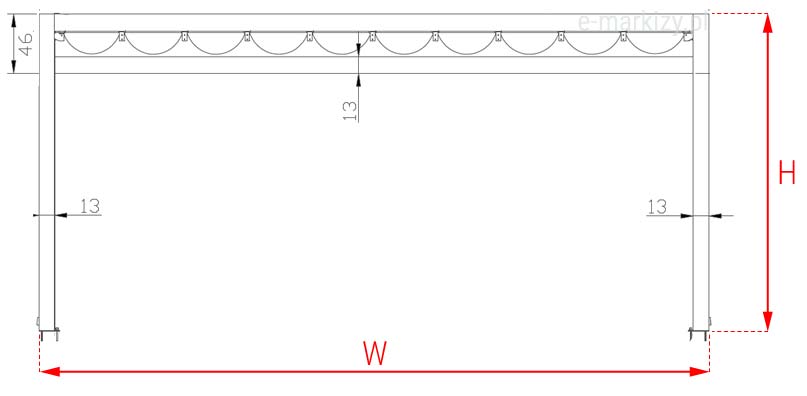

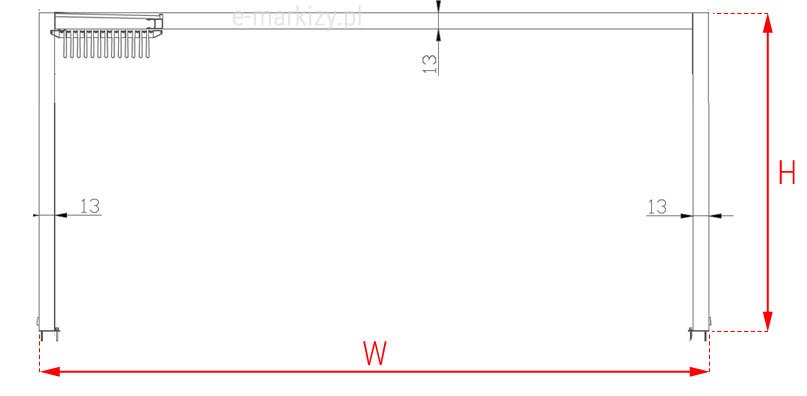

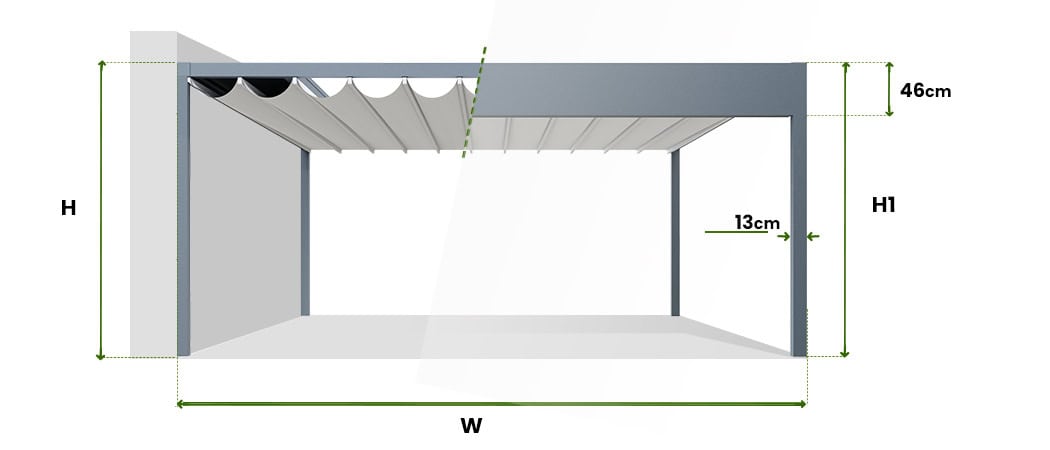

Grafika techniczna ukazująca boczny widok pergoli Flat wolnostojącej z zaznaczonym zakresem pomiaru wysięgu. Między tylną częścią konstrukcji a belką frontową umieszczono linię pomiarową określającą całkowity wysięg pergoli. Strzałki wymiarowe wskazują dokładne miejsca przykładania miary podczas planowania głębokości montażowej systemu.

Widok z boku z rozwiniętą tkaniną (z profilem rynnowym)

W=Wysięg pergoli
H1=Wysokość podpory pergoli (standard 270cm)

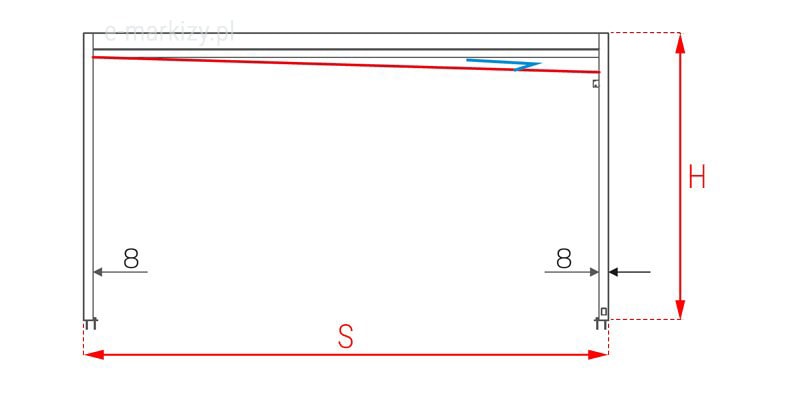

Przekrój przedni pergoli Flat

S=Szerokość pergoli
H=Wysokość podpory pergoli +2cm

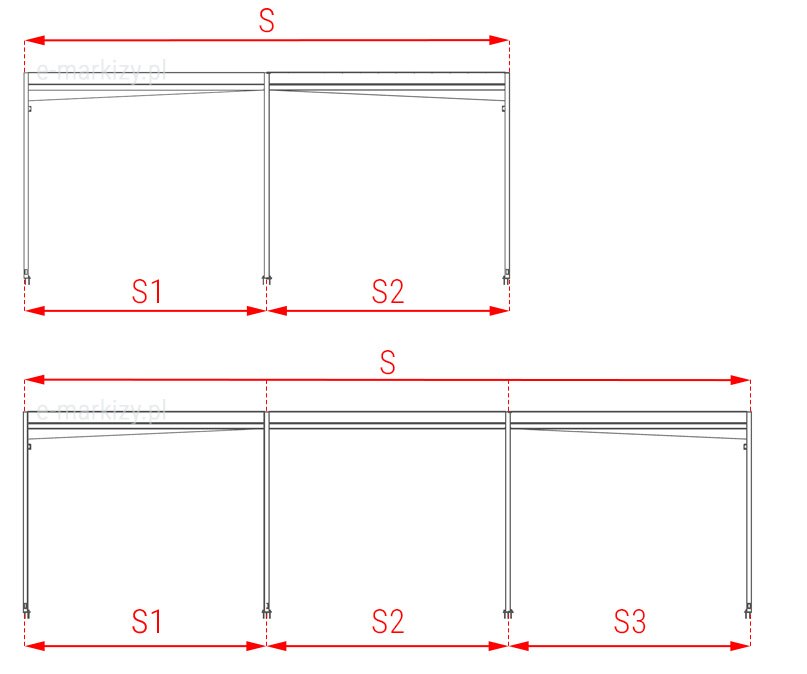

Zestawienie kilku modułów pergoli Flat w formie zbiorczego schematu wymiarowania. Widoczne są różne szerokości konstrukcji – od jednego do kilku modułów – wraz z kompletem oznaczeń wymiarowych: szerokości sekcji, osiowy rozstaw podpór, wysokość profilu przyściennego i wysięg dachu. Strzałki pomiarowe wskazują punkty referencyjne, ilustrując sposób prawidłowego pomiarowania pergoli w zależności od liczby modułów.

Widok od przodu – moduły

S=Szerokość całkowita konstrukcji modułowej
S1, S2, S3=Szerokość poszczególnych modułów

Pergola Flat Wolnostojąca Dane Techniczne

Konstrukcja wykonana z ekstrudowanego aluminium. Sterowanie silnikiem elektrycznym w standardzie. Tkanina zadaszenia Opatex w standardzie (za dopłatą możliwość wymiany na inny rodzaj materiału). Możliwość lakierowania proszkowego na dowolny kolor RAL. Pergola Tarasola Flat występuje w wersji przyściennej i wolnostojącej. Możliwość łączenia modułowego. Produkt odporny na siłę wiatru do 120 km/h.

Możliwość wyboru wyposażenia dodatkowego:
– oświetlenie
– daszek systemowy chroniący tkaninę
– przeszklenia
– rolety screener
– promienniki ciepła
– czujniki wiatrowe, słoneczne i deszczowe

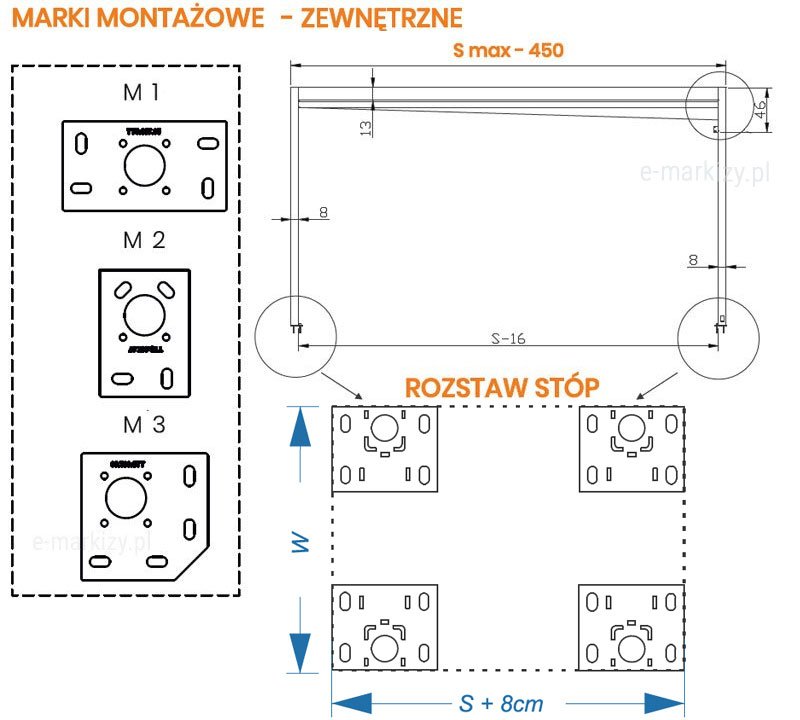

Schemat pergoli Flat wolnostojącej przedstawiający rozstaw stóp montażowych. Na ilustracji widoczny jest widok frontowy konstrukcji z czterema słupami, pomiędzy którymi zaznaczono linię wymiarową określającą odległość osiową stóp. Strzałki wskazują właściwe punkty pomiaru wymagane do prawidłowego pozycjonowania pergoli względem podłoża.

Rozstaw stóp pergoli

• różne marki montażowe dostępne na zamówienie

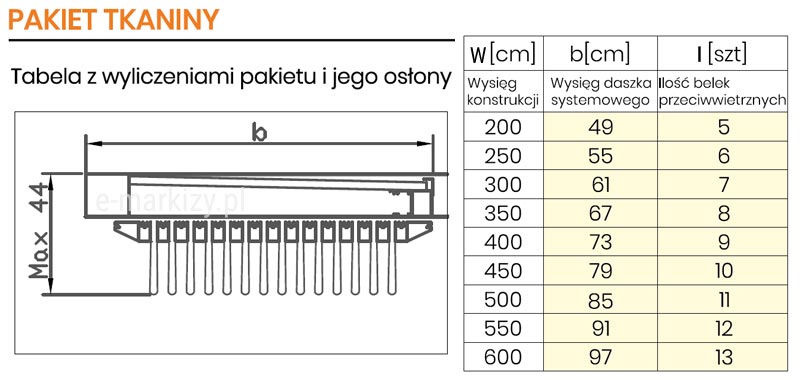

Techniczny schemat pakietu złożonej tkaniny pergoli Flat umieszczonego w przedniej części konstrukcji, zestawiony z tabelą prezentującą obliczenia wysokości pakietu oraz wymiarów osłony. Na rysunku widoczne są zwarte segmenty tkaniny ujęte w profil prowadzący, natomiast tabela zawiera szczegółowe parametry techniczne i wartości niezbędne do prawidłowego doboru osłony oraz planowania montażu pergoli.

Pakiet materiału

Wysokość pakietu hp zależy od rozstawu pomiędzy belkami przeciwwietrznymi. Na życzenie można zmniejszyć odległość między belkami, jednocześnie zmniejszając wysokość pakietu

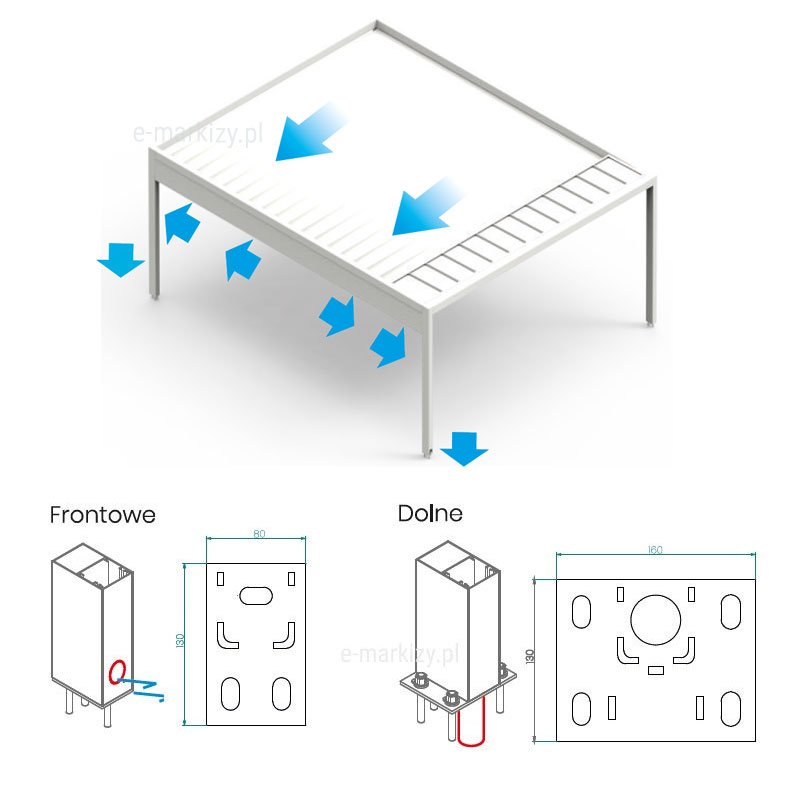

Schemat pergoli Flat wolnostojącej przedstawiający system odprowadzania wody. Strzałki wskazują kierunek spływu wody po powierzchni dachu w stronę przedniej belki, skąd trafia ona do zintegrowanej rynny. Kolejna strzałka pokazuje przepływ wody w dół słupa, który pełni funkcję ukrytego kanału odprowadzającego. Ilustracja przedstawia pełną drogę wody – od dachu, przez rynnę, aż do odprowadzenia w słupie.

Odprowadzenie wody

– Odpływy Frontowe
– Odpływy Dolne

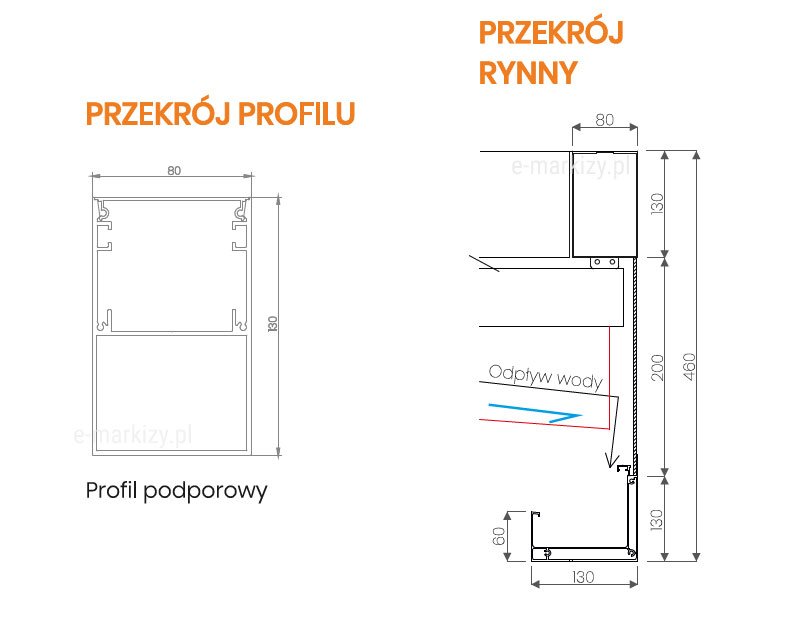

Zbliżenie na przekrój rynny pergoli przyściennej Flat oraz przekrój głównego profilu konstrukcyjnego. Rynna ma wyraźnie uformowany kanał odprowadzający wodę z charakterystycznym wyprofilowaniem ścianek i komorami wzmacniającymi. Obok widoczny jest przekrój prostoliniowego profilu aluminiowego z wewnętrznymi żebrami wzmacniającymi. Ujęcie umożliwia analizę geometrii elementów odpowiedzialnych za odprowadzanie wody i stabilność konstrukcji.

Przekroje elementów pergoli Flat

– Profil podporowy
– Rynna odpływowa

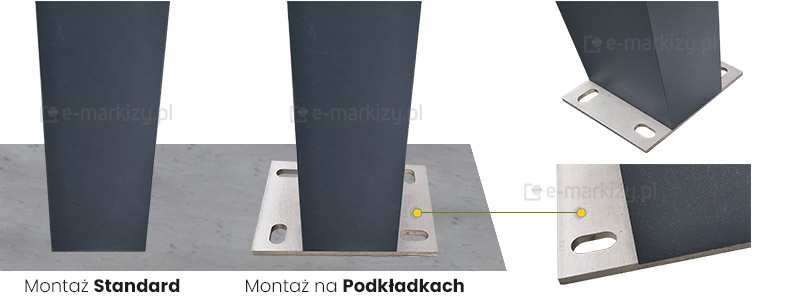

Mocowanie podpór

Podpory pergoli standardowo mocowane są bezpośrednio do podłoża. Za dopłatą, możliwe są podkładki montażowe dopasowane do rodzaju odprowadzania wody z konstrukcji. Podkładki montażowe są wykonane ze stali nierdzewnej nielakierowanej.

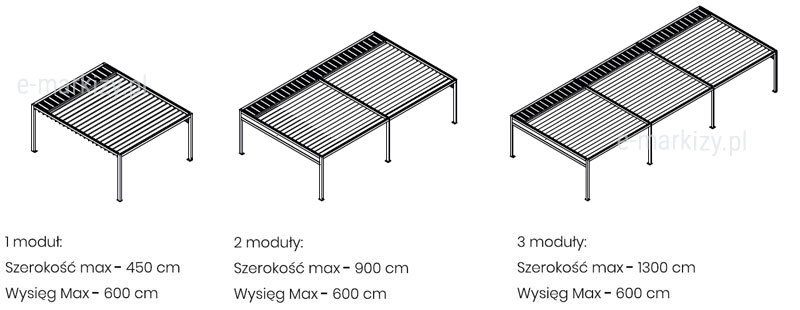

Grafika prezentująca trzy konfiguracje pergoli Flat wolnostojącej: pojedynczy moduł, moduł podwójny oraz moduł potrójny. Przy każdym wariancie umieszczono informacje o dopuszczalnych wymiarach szerokości, jakie może osiągnąć dana wersja. Schemat umożliwia szybkie porównanie rozmiarów i zakresów zastosowań różnych typów modułów.

Pergola modułowa – Wymiary

1 moduł: szerokość 201-450cm
2 moduły: szerokość 451-900cm
3 moduły: szerokość 901-1300cm

*Prowadnica zawsze w osi nogi

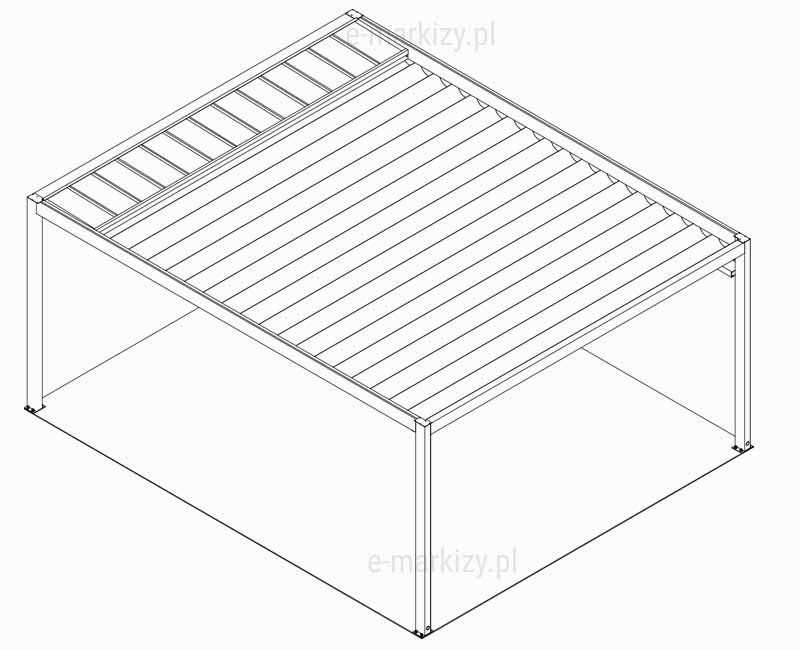

Szkic techniczny pergoli Flat w wersji wolnostojącej, prezentujący uproszczony rzut konstrukcji: słupy, belki obwodowe oraz prowadnice tkaniny ułożone równolegle. Ilustracja pokazuje proporcje modułu oraz układ elementów nośnych, stanowiąc poglądowy schemat budowy pergoli.

Pergola Flat – Widok ogólny

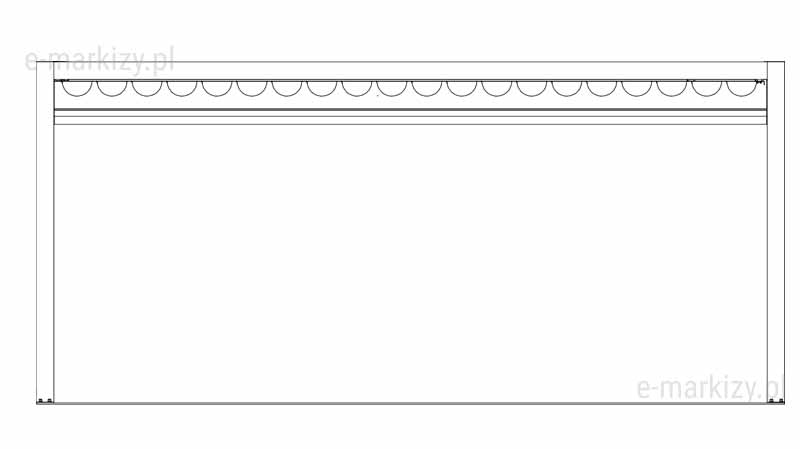

Zdjęcie przedstawia pergolę wolnostojącą Flat w ujęciu z boku, z wyraźnie widoczną ramą, słupami przednimi i poziomymi profilami podtrzymującymi dach. Konstrukcja pokazuje pełny przekrój boczny modułu z prowadnicami i frontową belką nośną, dzięki czemu widać geometrię pergoli oraz jej stabilny układ nośny.

Widok z boku, rzut boczny

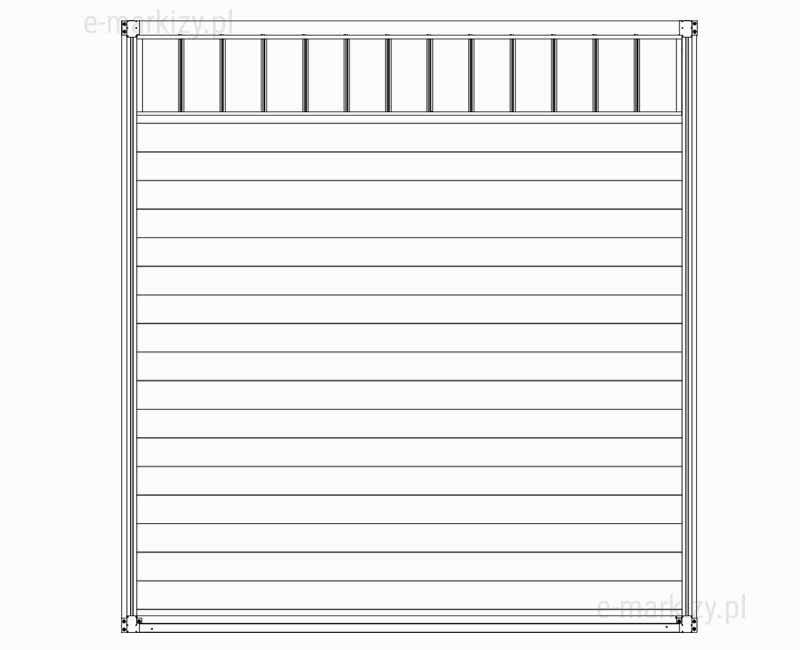

Widok z góry na pergolę wolnostojącą Flat, ukazujący równoległe prowadnice dachowe oraz pełny zarys konstrukcji. Widoczna jest tylna, środkowa i przednia belka, na których opiera się tkanina, a także symetryczne rozmieszczenie profili tworzących płaską powierzchnię dachu. Ujęcie pokazuje geometrię i układ modułu widzianego z góry.

Widok z góry, rzut górny

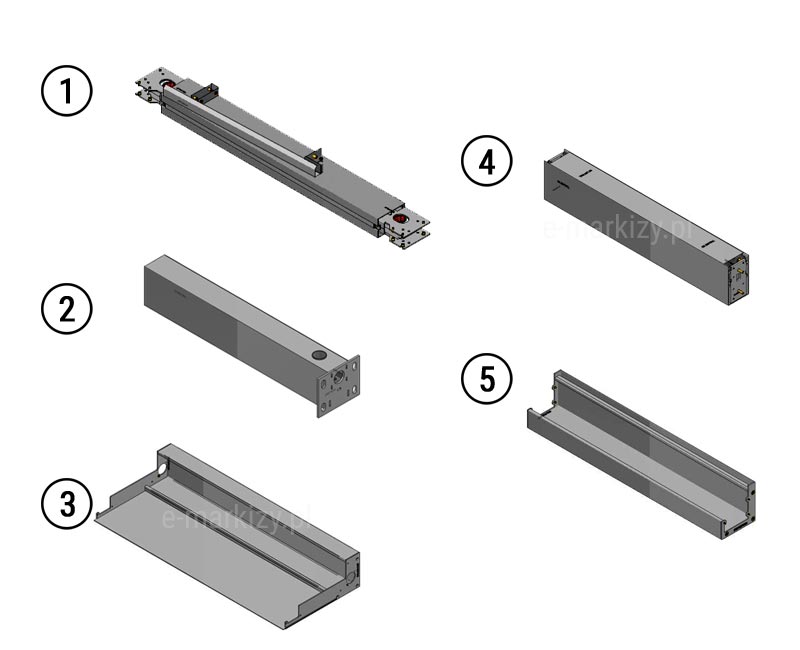

1. PROWADNICE
2. PROFIL PODPOROWY PRZEDNI I TYLNY
3. PANEL BOCZNY Z RYNNĄ
4. PRZEDNI PROFIL SPINAJĄCY
5. PROFIL TYLNY SPINAJĄCY

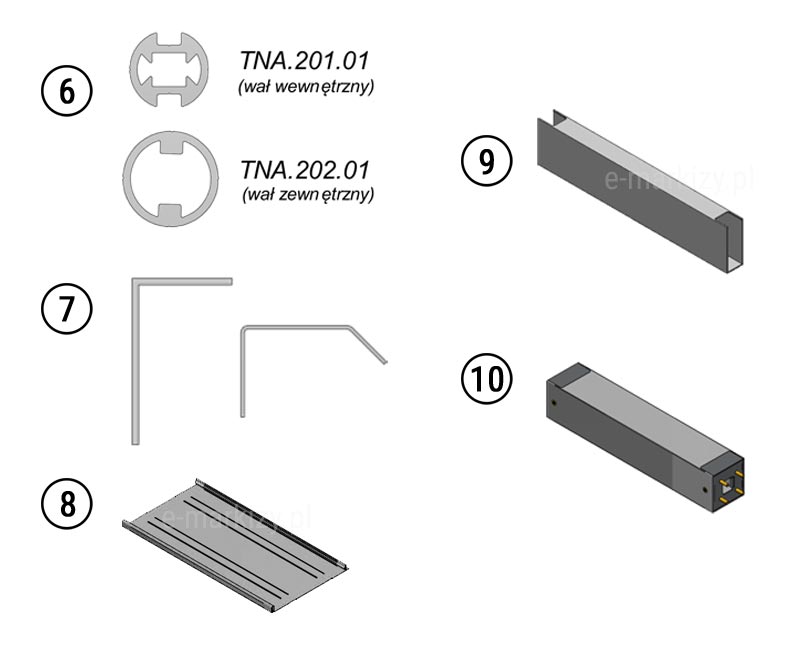

6. PROFIL NAPĘDU
7. OBRÓBKA BLACHARSKA
TNA.201.01 (wał wewnętrzny)
TNA.202.01 (wał zewnętrzny)
8. DASZEK SYSTEMOWY
9. PROFIL SPINAJĄCY
10. PROFIL SPINAJĄCY

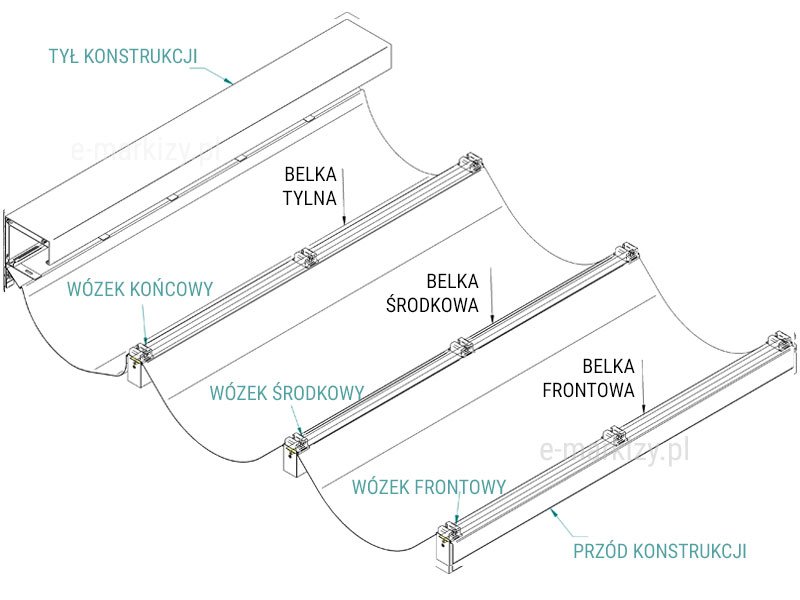

Widok z góry na pergolę Flat przedstawiający układ tkaniny na trzech belkach: tylnej, środkowej i frontowej. Na prowadnicach widoczne są dwa wózki końcowe — środkowy i frontowy — odpowiadające za przesuw tkaniny. Ujęcie pokazuje pełną geometrię dachu pergoli z perspektywy górnej, w tym rozmieszczenie belek nośnych oraz sposób prowadzenia tkaniny.

Tkanina pergoli – elementy konstrukcji

Belki pergoli:
belka frontowa,
belka środkowa,
belka tylna
Wózki tkaniny:
wózek frontowy,
wózek środkowy,
wózek końcowy

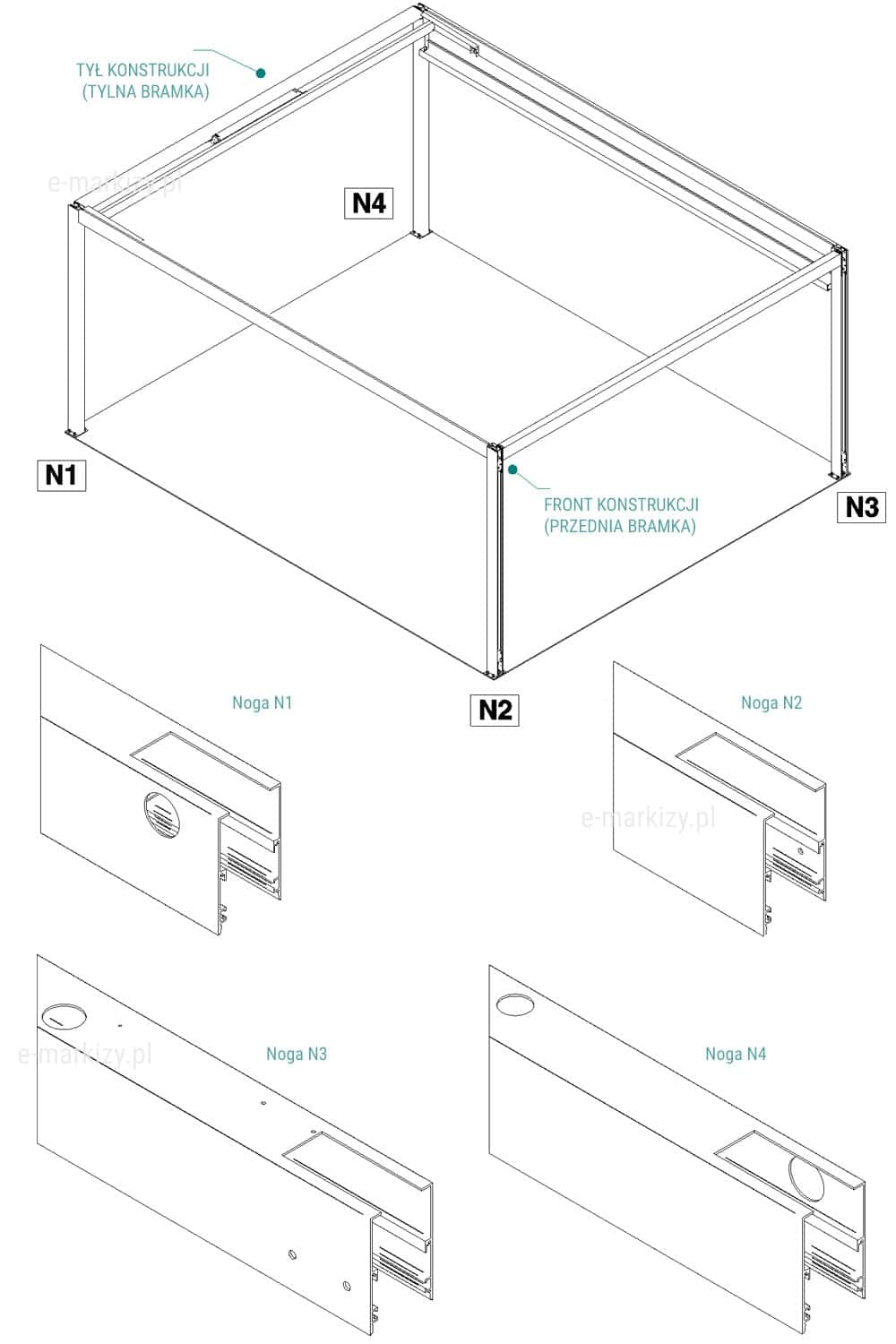

Schemat oznaczenia profili podporowych

Bramka przednia i tylna i podpory:
– Noga N1
– Noga N2
– Noga N3
– Noga N4

Przykładowy Montaż Pergoli Wolnostojącej

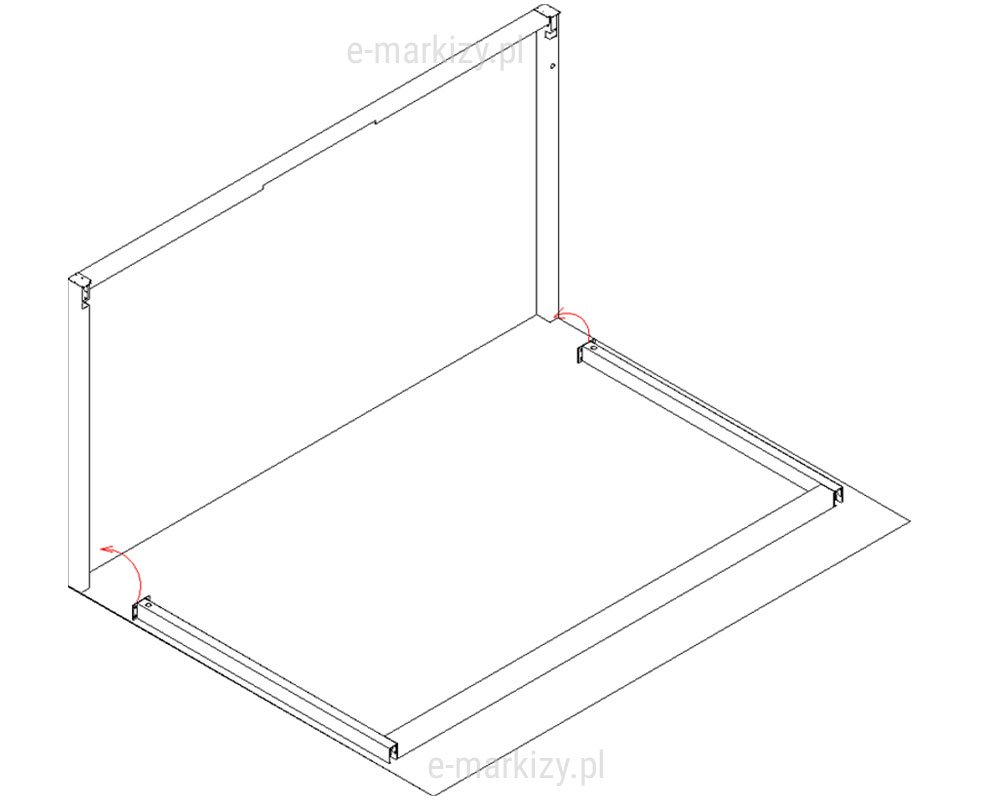

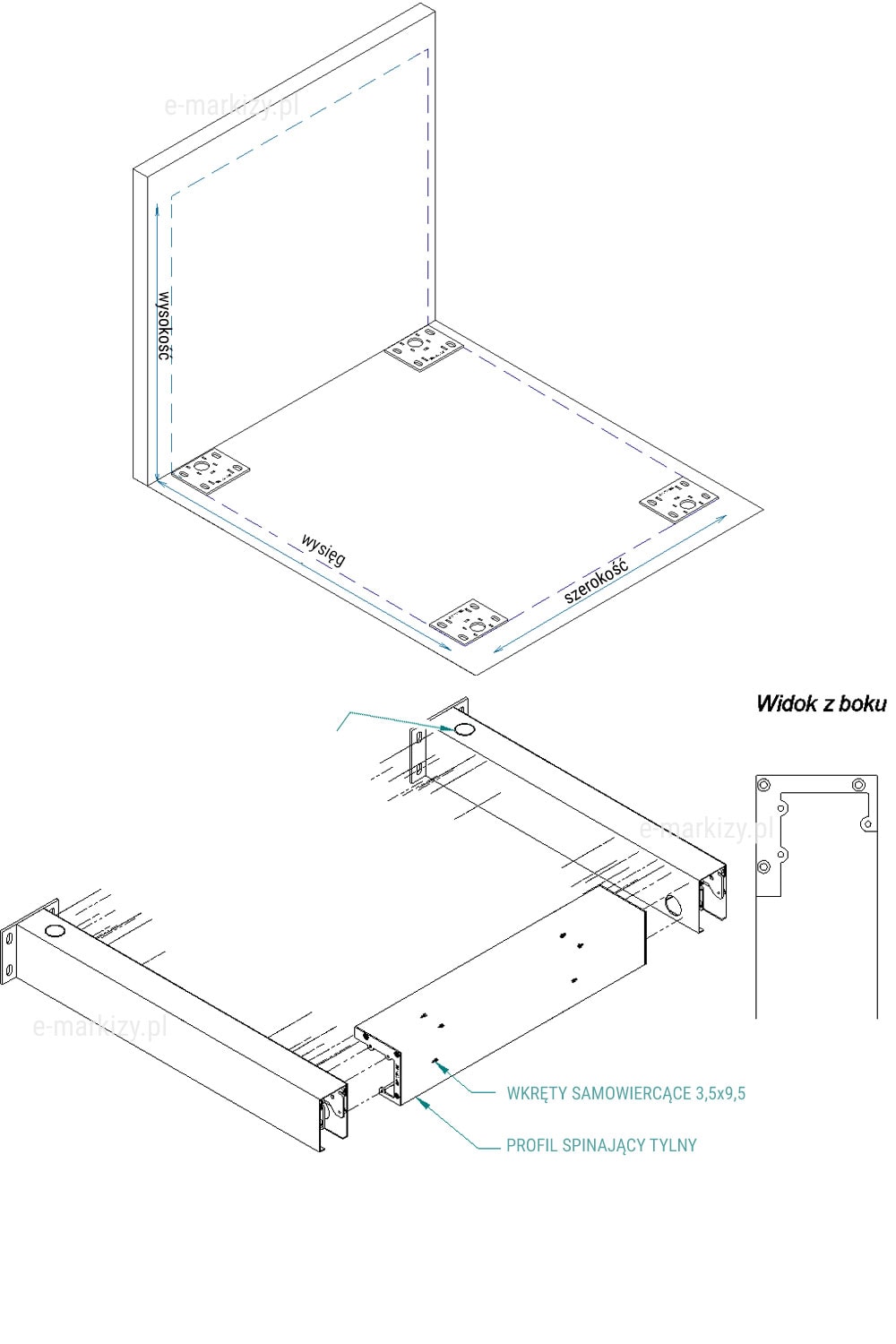

1. Wyznaczenie wymiarów, łączenie profili podporowych z profilem tylnym spinającym

Profil spinający tylny należy wsunąć między profile podporowe i połączyć wkrętami samowiercącymi 3,5×9,5.
∗∗ Tylny profil spinający zawiera przygotowane wycięcie pod montaż Motorbox’a.

Instrukcyjne zdjęcie montażu pergoli Flat wolnostojącej – etap instalacji tylnej bramki. Na fotografii widoczny jest tylny profil ramy ustawiany pomiędzy słupami konstrukcji. Element jest pozycjonowany w gniazdach montażowych, a strzałki wskazują kierunek wsuwania bramki przed jej finalnym skręceniem.

2. Montaż tylnej bramki pergoli

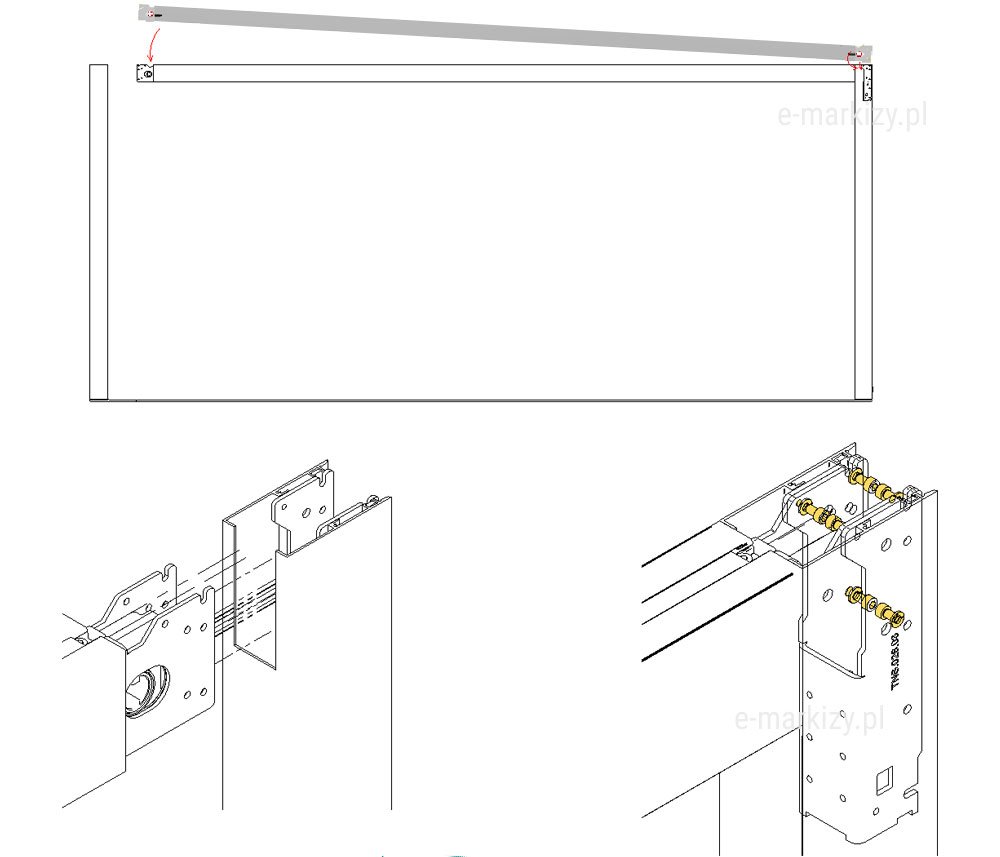

Instrukcyjne zdjęcie montażu pergoli Flat wolnostojącej – etap 03a. Na fotografii widać prowadnicę połączoną z przednim profilem podporowym, dosuwaną w kierunku tylnej bramki konstrukcyjnej. Ujęcie pokazuje ułożenie elementów względem siebie oraz sposób wprowadzania zespołu prowadnica–profil podporowy do tylnego profilu ramy pergoli.

3a. Montaż prowadnicy i przedniego profila podporowego z tylną bramką

Montaż prowadnicy oraz przedniego profilu podporowego wraz z tylną bramką. Po połączeniu prowadnicy z przednim profilem należy przesunąć cały zestaw w kierunku tylnej bramki. Następnie prowadnicę łączy się z tylną bramką, wsuwając jej uchwyt do wnętrza tylnego profilu podporowego i mocując go za pomocą sześciu śrub M6.

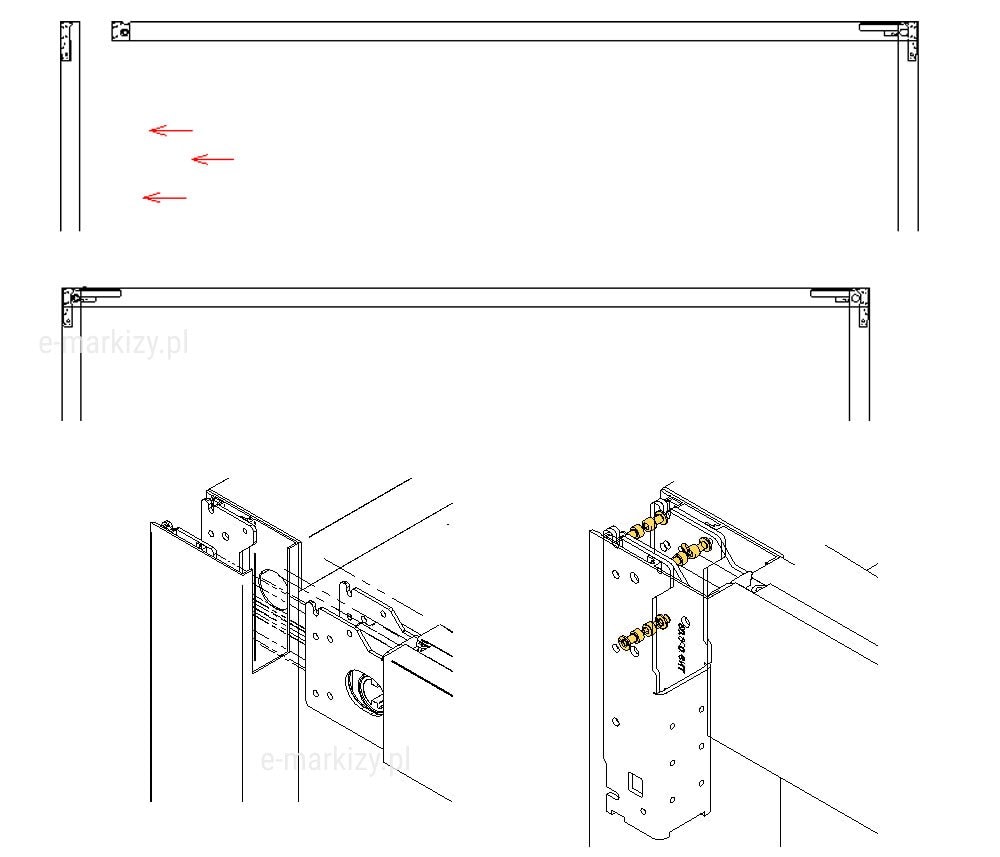

3b. Prowadnicę należy połączyć z przednim profilem podporowym wsuwając uchwyt prowadnicy w wewnętrzną kostkę profila podporowego, za pomocą śrub M6x6szt

Powstałe połączenie prowadnicy i przedniego profila podporowego, należy przesunąć w stronę tylnej bramki.
Prowadnicę należy połączyć z tylną bramką, wsuwając uchwyt prowadnicy wewnątrz profila tylnego podporowego za pomocą śrub M6x6szt

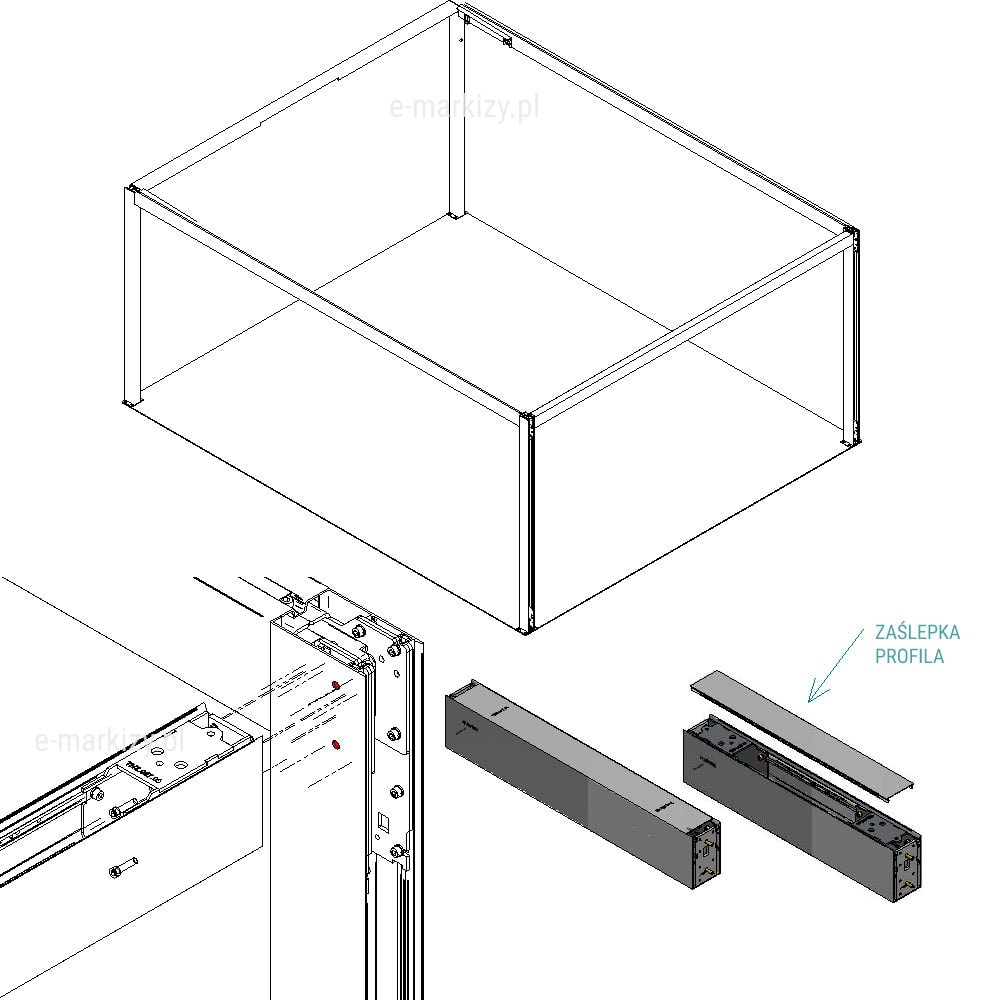

Kadr montażowy pergoli Flat wolnostojącej (krok 04) ukazujący łączenie przedniego profila spinającego z profilem podporowym. Po zdjęciu zaślepki profila montowana jest kostka łączeniowa, która zostaje wprowadzona w profil i przykręcona poprzez przygotowane otwory. Na zdjęciu widoczne są punkty mocowania, w których używane są śruby M6×25 oraz wkręty 3,5×9,5 zapewniające sztywne połączenie elementów.

4. Montaż przedniego profila spinającego Pergola Flat wolnostojąca, montaż przedniego profila spinającego

Przed montażem profila spinającego należy dokonać demontażu zaślepki profila.
Resztę komponentu należy połączyc z profilem przednim podporowym montując kostkę profila spinajacego, korzystając z ówczesniej przygotowanych otworów.
W profilu podporowym, za pomocą śrub M6x25 oraz wkrętów samowiercących 3,5×9,5

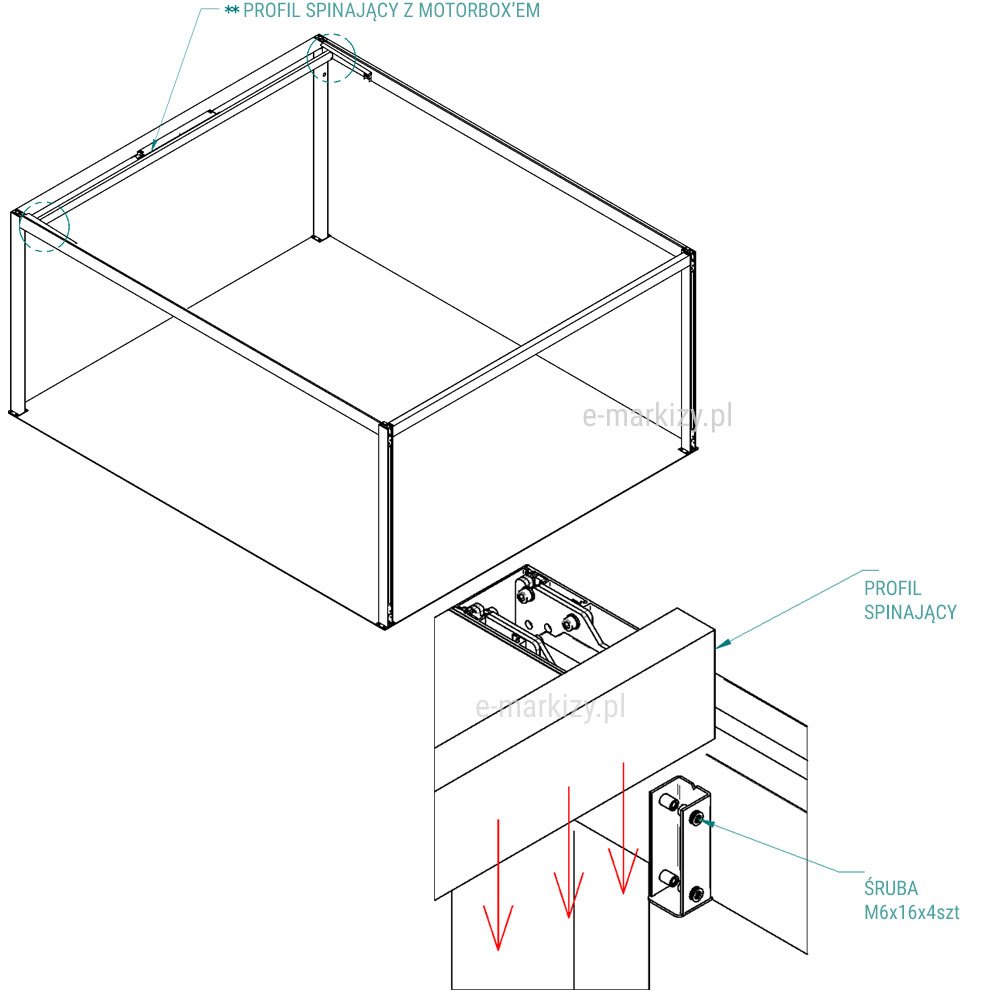

Kadr montażowy pergoli Flat wolnostojącej pokazujący instalację tylnego profilu spinającego. Profil wyposażony w zespół Motorbox’a jest wsuwany w prowadzenie konstrukcji zgodnie z kierunkiem wskazanym strzałkami, a następnie zabezpieczany śrubą M6×16. Element ten pełni funkcję oparcia dla opcjonalnego daszka ochronnego.

5. Montaż profila spinającego Pergola Flat wolnostojąca, jak zamontować profil spinający

Profil spinający zawiera w swoim składzie złożenie Motorbox’a.
Wsunąć profil spinający (kierunek ruchu obrazują strzałki i przykręcić śrubą M6x16

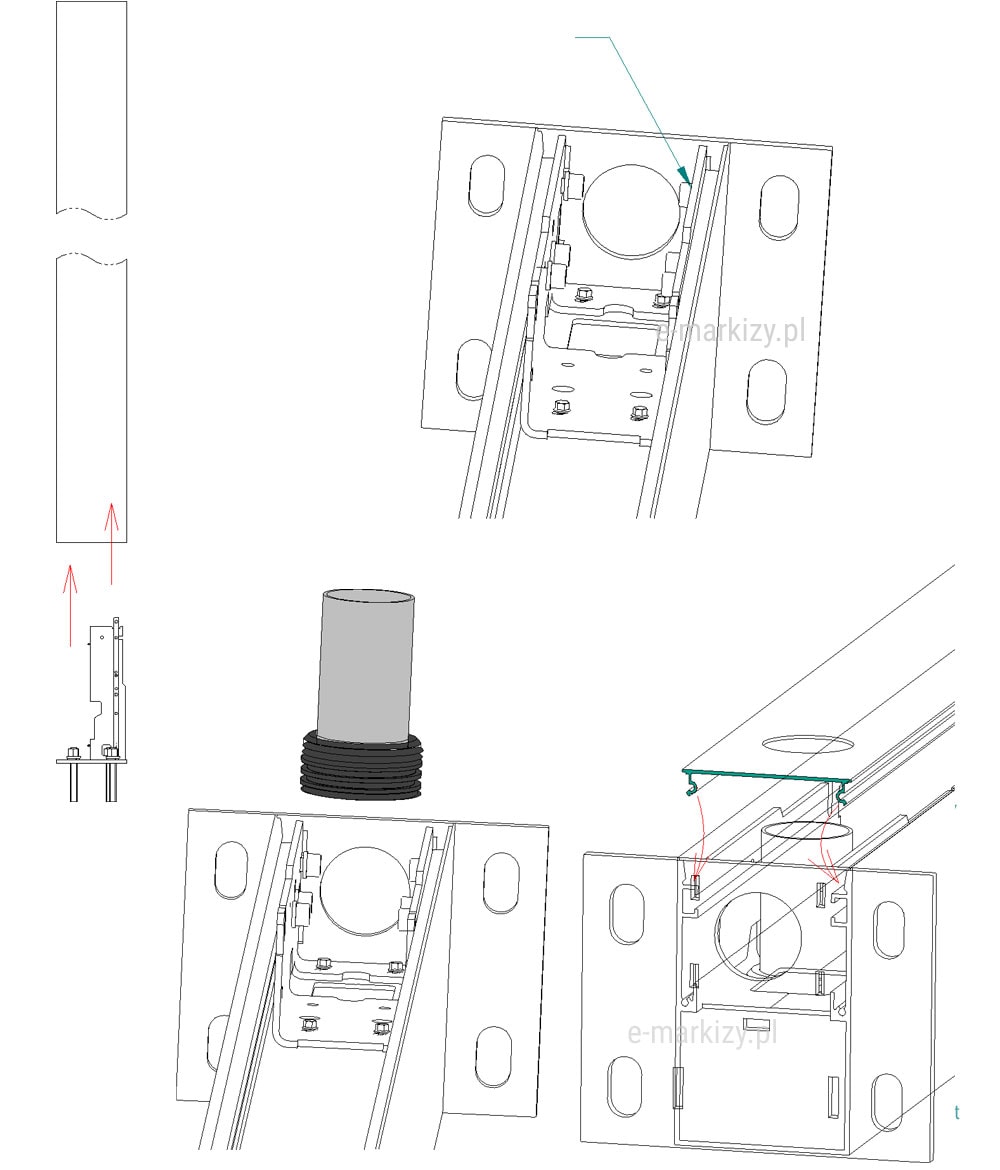

Ujęcie prezentuje etap montażu dolnej części pergoli Flat: stopa słupa jest nasuwana na kotwę i mocowana śrubami M6, a w profilu montowana jest dolna wylewka wody. Na końcu instalowana jest zaślepka nogi, zamykająca dolny profil konstrukcji.

6. Zakotwienie konstrukcji i montaż dolnej wylewki wody Pergola Tarasola wolnostojąca, zakotwienie konstrukcji, montaż dolnej wylewki,

Nasuń stopy na elementy mocujące, podnosząc je do góry aby ominąć śruby, a następnie skręć śrubami M6, do kostek umieszczonych w portach nogi.
Zamontuj dolną wylewkę wody w profilu i Zainstaluj zaślepkę nogi.

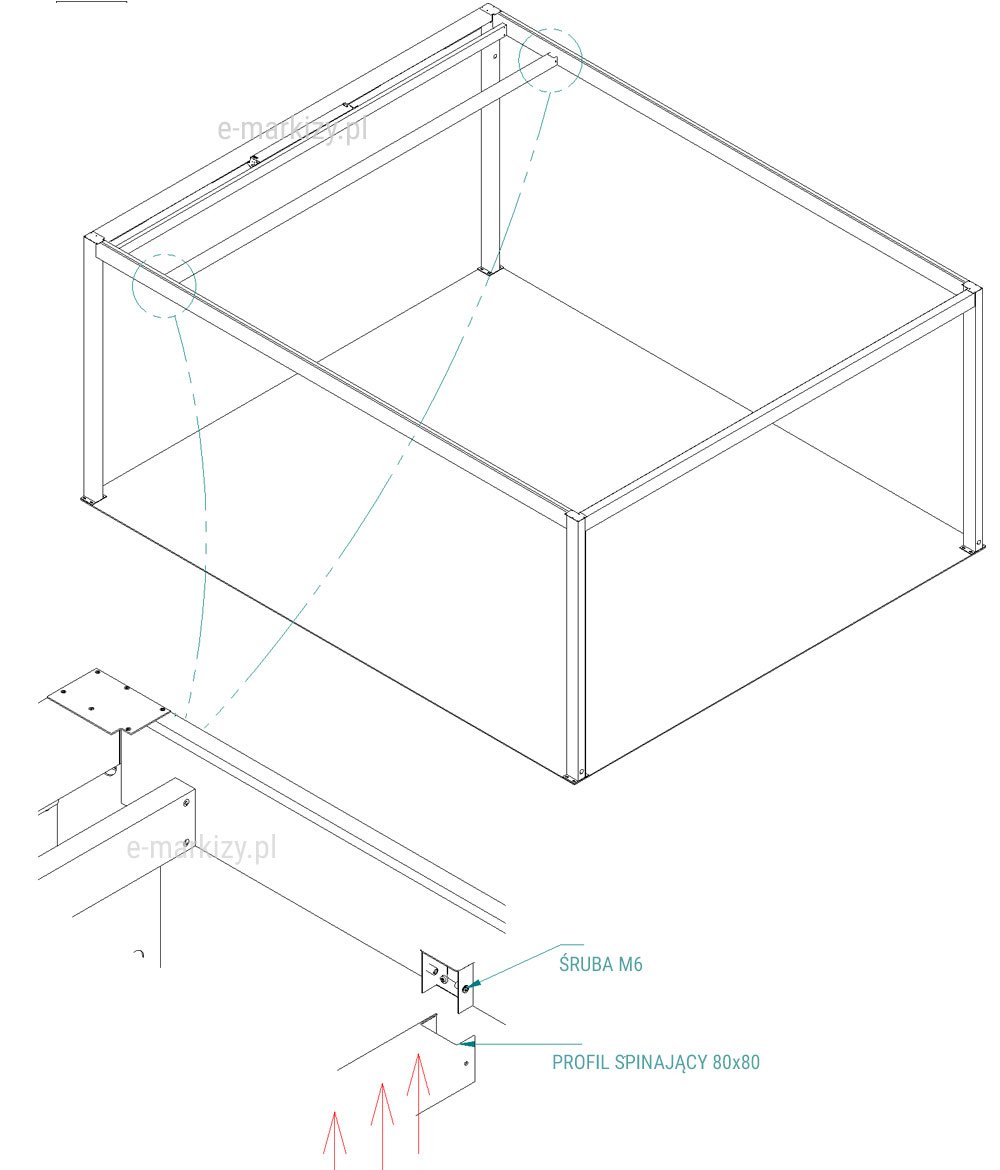

Zdjęcie pokazuje montaż belki poddaszkowej w pergoli Flat wolnostojącej. Profil spinający 80×80 jest wsuwany w uchwyt montażowy zgodnie z kierunkiem oznaczonym strzałkami, a następnie przykręcany dwiema śrubami M6, które stabilizują element w konstrukcji.

7. Montaż belki poddaszkowe Pergola Flat wolnostojąca, montaż belki poddaszkowej

Profil spinający 80×80 należy wsunąć w uchwyt (kierunek ruchu obrazują strzałki) i przykręcić śrubą M6x2szt.

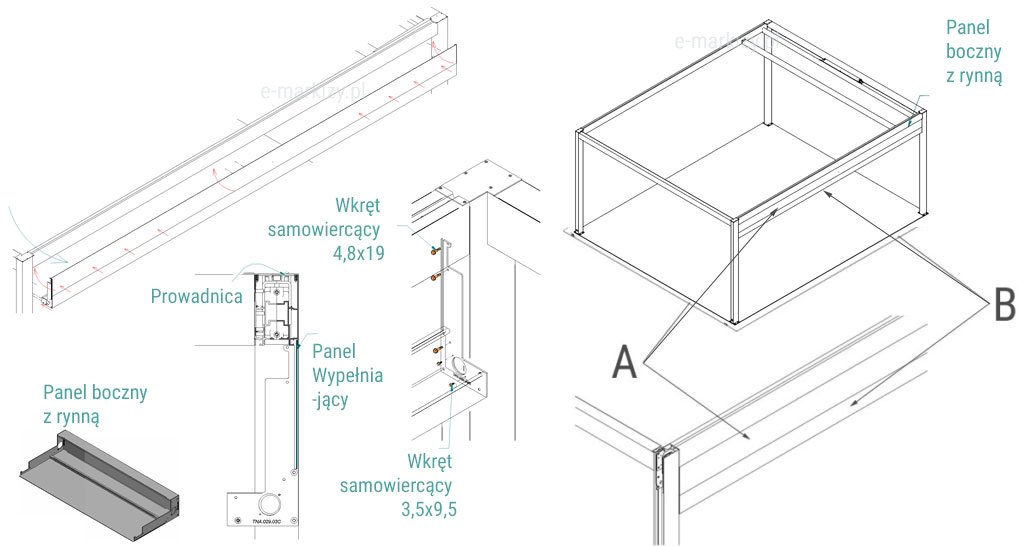

8. Montaż panelu bocznego z rynną Pergola Flat wolnostojąca, montaż panelu bocznego z rynną

Panel boczny z rynną montowany jest z prawej lub lewej strony pergoli. Służy do odprowadzania wody. Stronę montażu ustalamy podczas zamówienia, w zależności od potrzeb. Woda odprowadzana jest do rynny, a następnie spływa przednią podporą.
Panel boczny z rynną pełni też funkcję wizualną. Zakrywa on przestrzeń między belkami. W razie potrzeby możemy też zamontować taki panel po przeciwnej stronie pergoli (nie będzie on wtedy odprowadzał wody).
Panel boczny z rynną należy wsunąć między profile podporowe, po stronie odprowadzenia wody.

A – rynna pergoli, B – panel boczny rynny

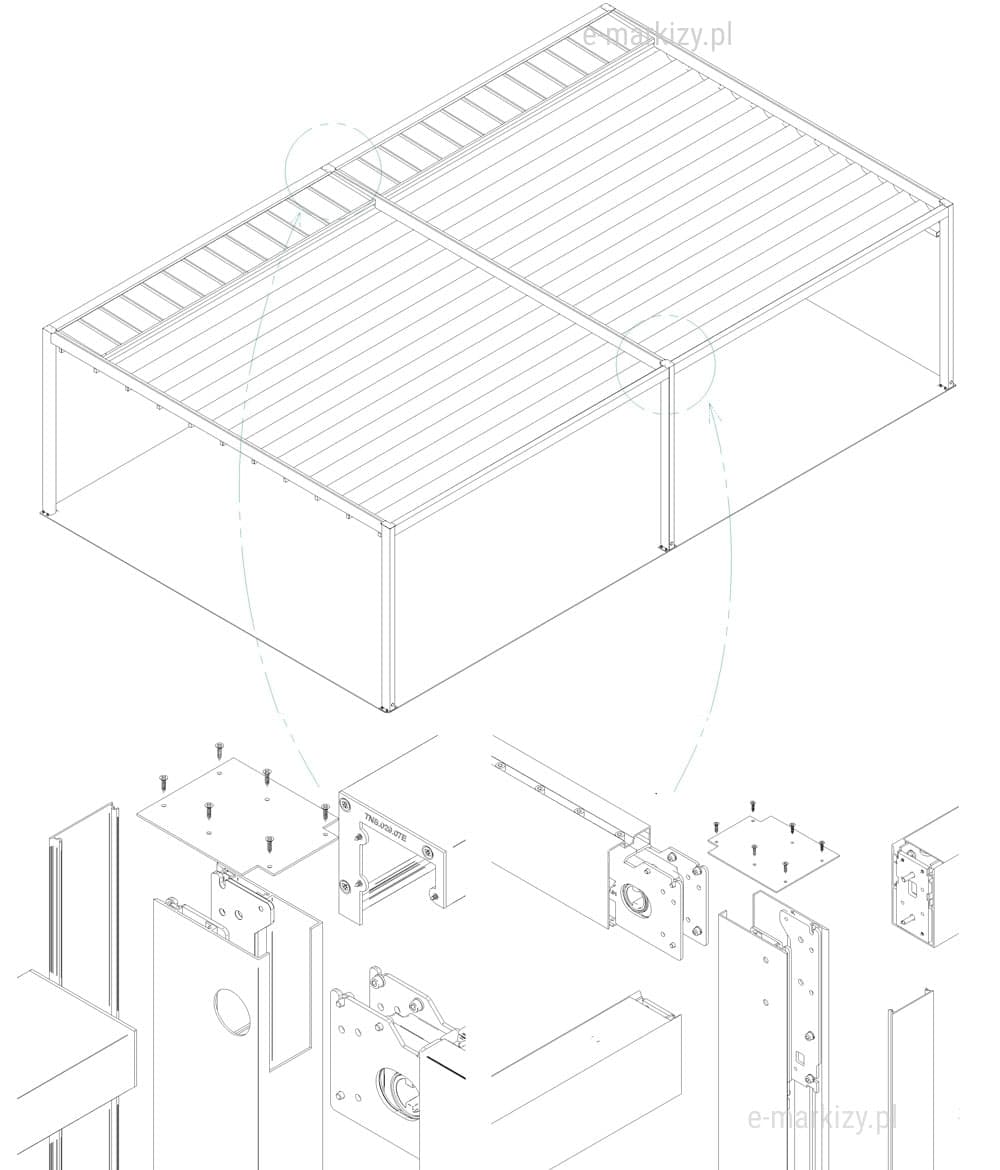

Zdjęcie przedstawia połączenie modułowe pergoli Flat wolnostojącej, w którym dwa moduły konstrukcji łączą się w jednej linii. W miejscu styku modułów widoczna jest wspólna podpora frontowa, obsługująca oba segmenty pergoli. Ujęcie pokazuje sposób zestawiania modułów w jedną większą konstrukcję.

9. Połączenie modułowe (w jeden dach). Pergola Flat wolnostojąca, pergola modułowa, moduły pergoli, łączenie pergoli tarasowych.

Pergola Flat Wolno stojąca występuje w pojedyńczym module do 450cm szerokości. Pergole możemy łączyć ze sobą w różnych konfiguracjach (również niesymetrycznie np. pergola o szerokości 400cm połączona z pergolą o szerokości 270cm).

Przy połączeniu, pergola będzie miała wspólną podporę.

10. Tkanina pergoliPergola stojąca Flat tkanina belki, wózki tkaniny

Moduł tkaniny pergoli jest fabrycznie złożony i gotowy do instalacji na konstrukcję pergoli. Moduł tkaniny składa się z belek przeciw wietrznych. Do każdej z belek, doczepione są pasy tkaniny. Cały model należy wpiąć w wózki prowadzące (które są zainstalowane fabrycznie w prowadnice pergoli).
*Aby ułatwić czynność instalacji modułu tkaniny, najlepiej użyć rusztowania lub drabin, aby podtrzymać tkaninę możliwie blisko wózków prowadzących.

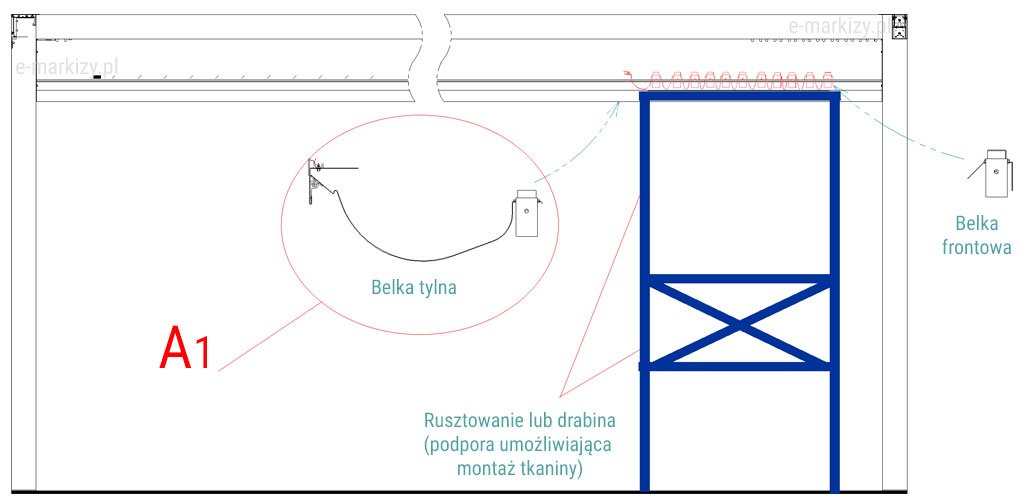

Zdjęcie przedstawia montaż tkaniny w pergoli Flat wolnostojącej. Technik wprowadza tylną belkę modułu tkaniny z doczepionym końcowym pasem materiału („workiem”) w kierunku wcześniej zamontowanego profilu startowego, przygotowując element do połączenia i dalszego prowadzenia tkaniny w prowadnicach.

10a. Montaż tkaniny

Końcową częścią modułu tkaniny jest belka tylna, do której doczepiony jest końcowy pas tkaniny (tzw. worek) (rys. A1). Worek należy zamocować do poprzednio zamontowanego profila (rys. A2).

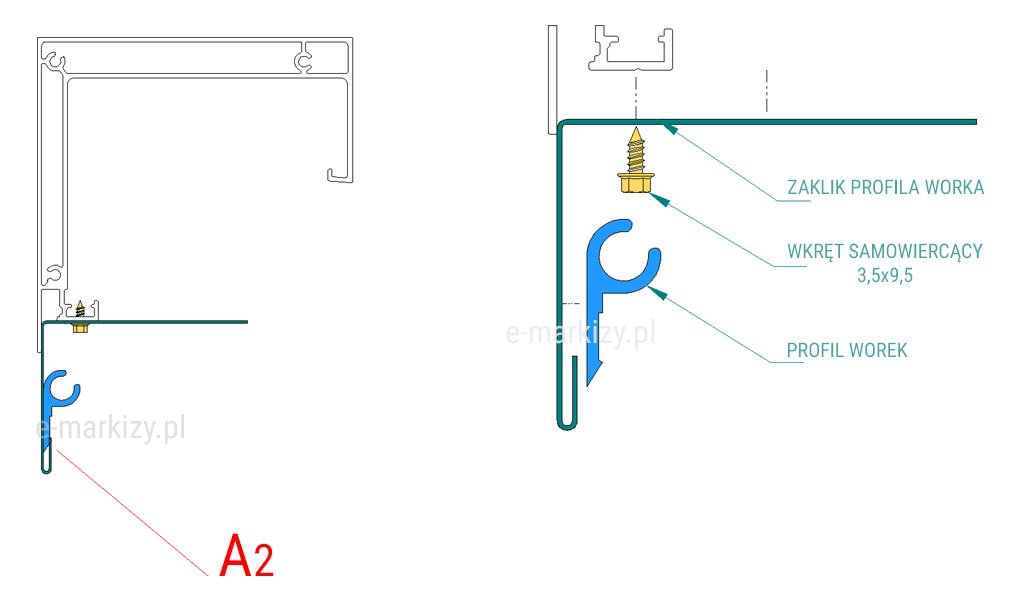

Ujęcie pokazuje proces montażu profilu „worek” do profilu startowego w pergoli Flat. Jest to pierwszy krok instalacji tkaniny dachowej przed wprowadzeniem pakietu w prowadnice.

10b. Zamontuj profil worek do profila startowego (rys. A2).

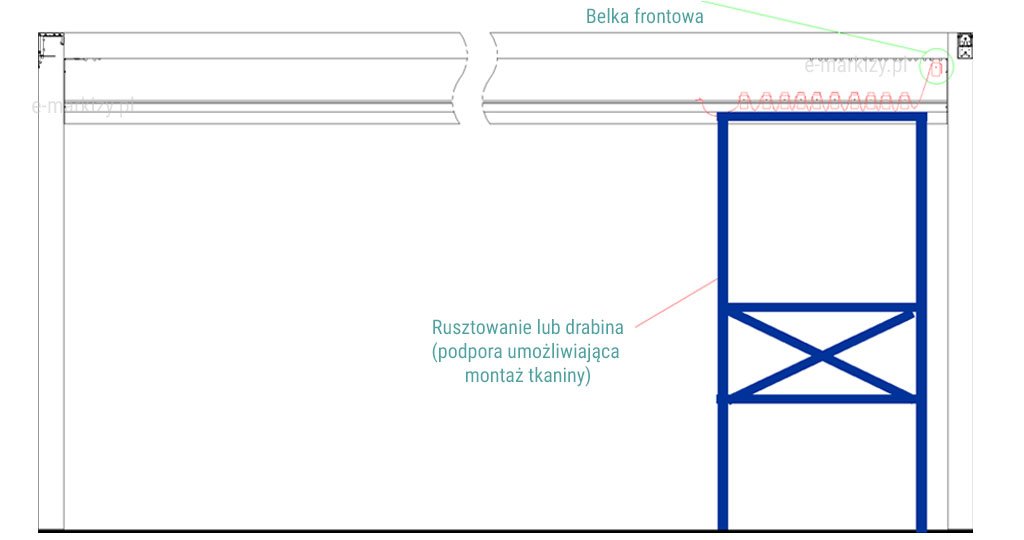

Zdjęcie pokazuje montaż tkaniny w pergoli Flat wolnostojącej. Pakiet tkaniny został umieszczony na rusztowaniu blisko prowadnic, a instalację rozpoczyna się od zamocowania belki frontowej, do której następnie montowane są kolejne belki przeciwwietrzne.

10c. Montaż należy zacząć od zamocowania belki frontowej.

Następnie zainstaluj w ten sam sposób wszystkie pozostałe belki przeciwwietrzne.
Umieścić pakiet tkaniny na rusztowaniu w bliskiej odległości od prowadnic.
Montaż należy zacząć od zamocowania belki frontowej.

Ujęcie pokazuje etap montażu belek przeciwwietrznych w pergoli Flat. Elementy wzmacniające są ustawiane w odpowiednich pozycjach i przykręcane do konstrukcji, aby zapewnić sztywność i odporność dachu na działanie wiatru.

10d. Następnie zainstaluj w ten sam sposób wszystkie pozostałe belki przeciwwietrzne.

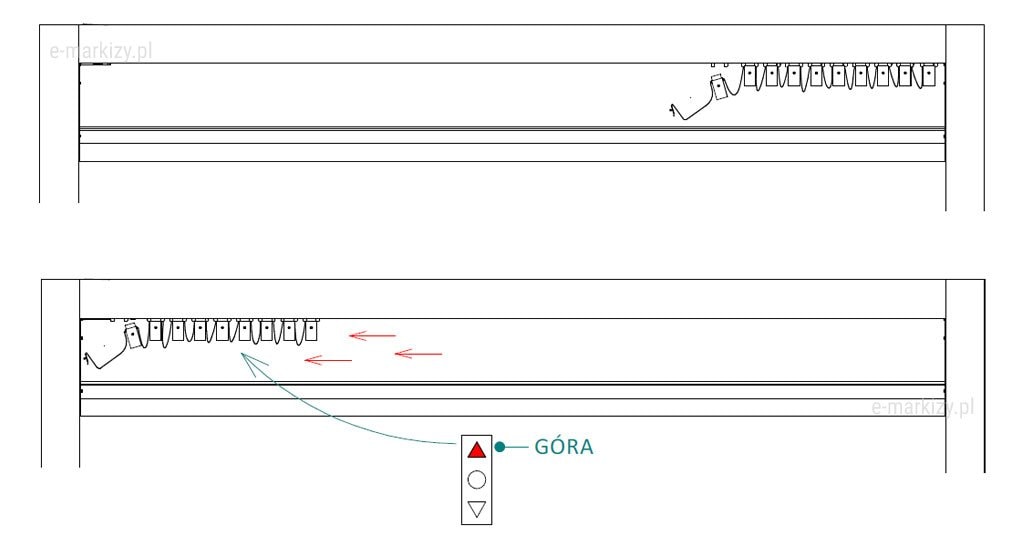

Ujęcie pokazuje montaż tylnej belki pergoli Flat. Po wcześniejszym zainstalowaniu pakietu tkaniny belka tylna zostaje przesunięta na swoje miejsce dzięki Motorbox’owi, po czym przykręcona i ustabilizowana w strukturze pergoli.

10e. Po instalacji pakietu tkaniny, bez tylnej belki przesuń stronę tylnej belki za pomocą Motorbox’a. Zainstaluj belkę tylną.

Zdjęcie przedstawia montaż opcjonalnego daszka ochronnego w pergoli Flat wolnostojącej. Instalowany jest kątownik montażowy mocowany do tylnego profilu spinającego przy użyciu wstęgi butylowej i wkrętów samowiercących, a następnie montowana jest boczna obróbka daszka, dociskana i przykręcana do prowadnicy.

11a. Montaż daszka

Opcjonalnie, pergolę możemy doposażyć w daszek ochronny. Chroni on tkaninę przed zabrudzeniami podczas jej całkowitego zwinięcia. Daszek składa się z pojedynczych paneli, które kolejno do siebie dokładamy.

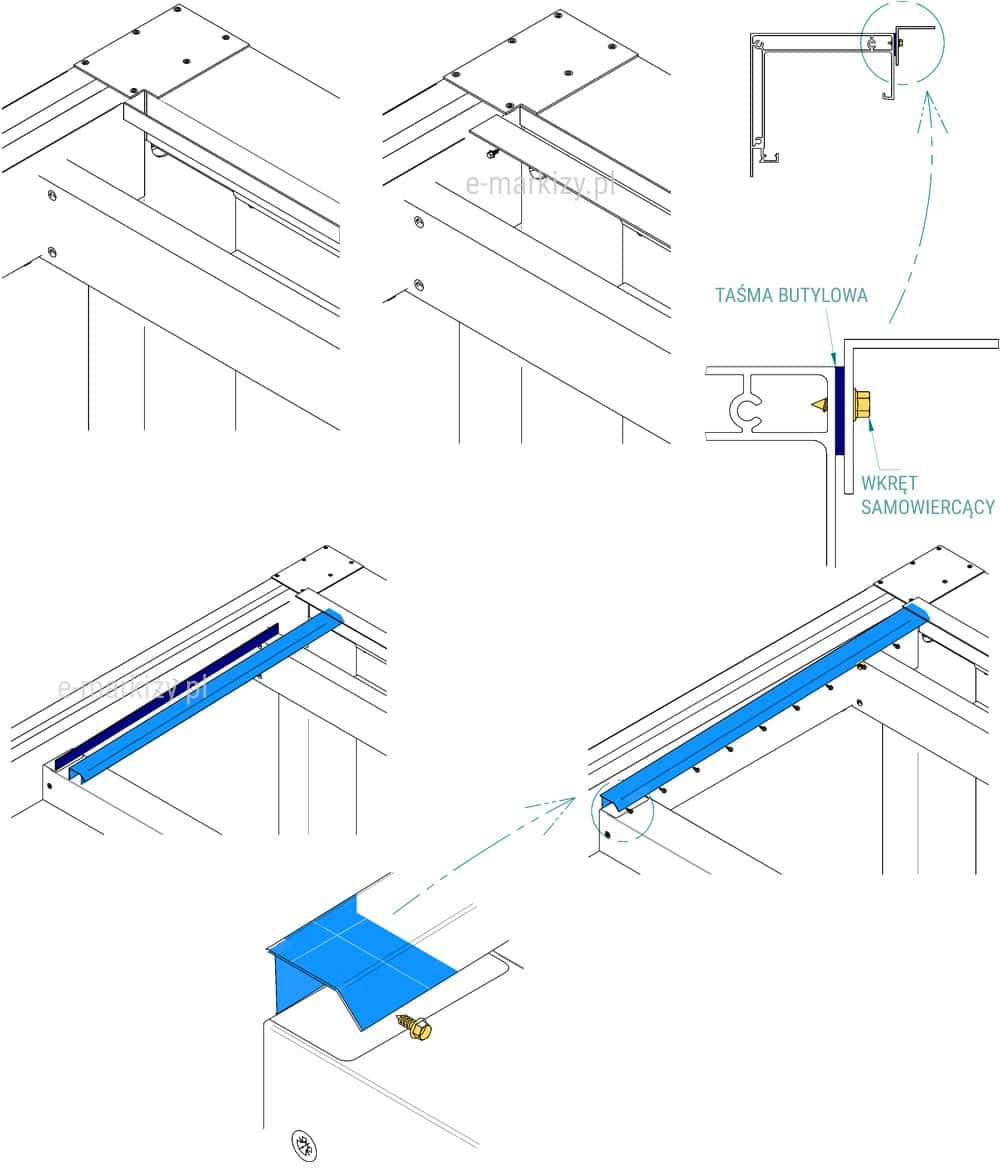

Zainstaluj kątownik montażowy do tylnego profila spinającego, za pomocą wstęgi butylowej oraz wkrętów samowiercących.
Montaż obróbki bocznej daszka systemowego
– przyklej wstęgę butylową
– przyłóż próbkę do bocznej ściany prowadnicy i dokręć wkrętami samowiercącymi,
– powtórz czynność na przeciwległej prowadnicy

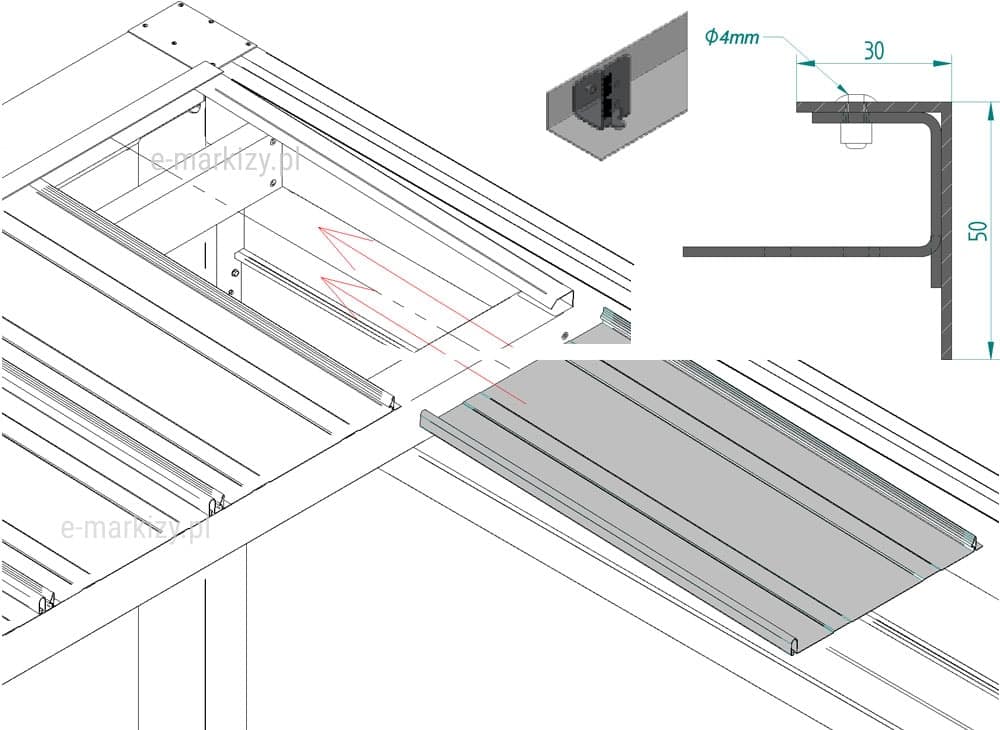

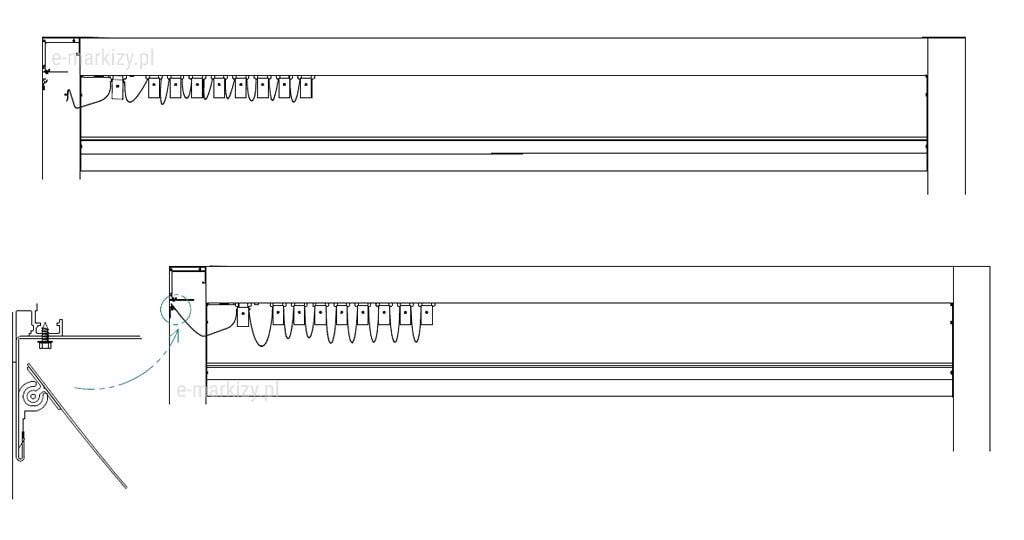

Zdjęcie pokazuje montaż daszka w pergoli Flat wolnostojącej na etapie instalacji ostatniego panelu daszka systemowego. Panel jest wsuwany pod boczną obróbkę daszka, a następnie blokowany wkrętem samowiercącym w profilu.

11b. Montaż daszka

Wykonanie ostatniego panelu daszka systemowego
Wsuń docięty panel pod boczną obróbkę daszka oraz zablokuj wkrętem samowiercącym

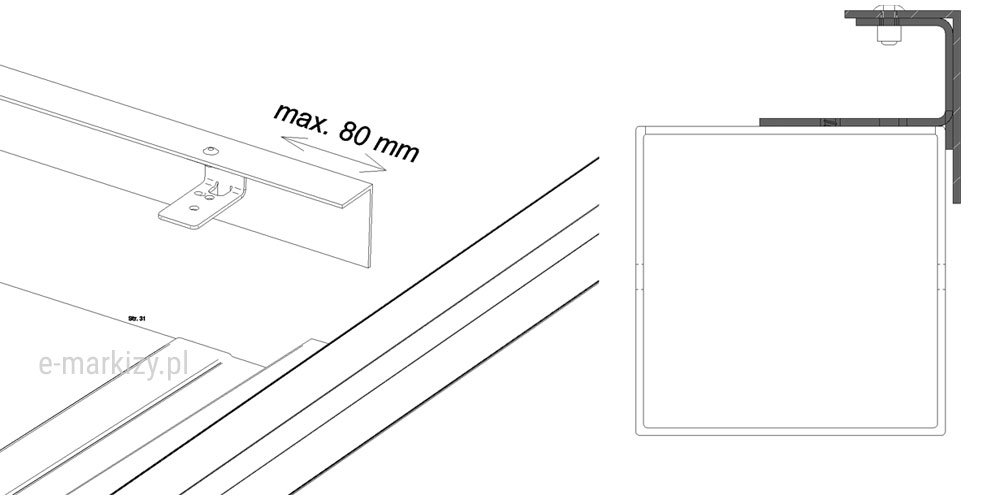

Zdjęcie przedstawia montaż daszka w pergoli Flat wolnostojącej. Instalowany jest kątownik frontowy daszka systemowego, przykładany do krawędzi belki poddaszkowej i mocowany wkrętami samowiercącymi z podkładką EPDM.

11c. Montaż daszka

Montaż kątownika frontowego dla daszka systemowego
Zainstaluj kątownik maskujący:
– przyłożyć kątownik z uchwytami do krawędzi belki poddaszkowej
– przykręcić wiertłem samowiercącym z podkładką epdm do belki poddaszkowej
