Pergola Gloria Przyścienna Pomiar i Dane techniczne

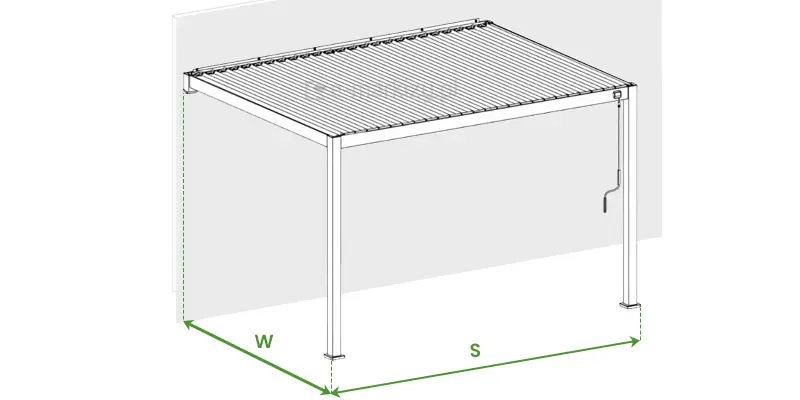

Pergola Gloria przyścienna pomiar szerokości i wysięgu przedstawiony na rysunkowym schemacie osłony zamocowanej do ściany o jasnoszarym kolorze, z widoczną od frontu korbą do sterowania kątem pochylenia lameli. Od skraju frontowych podpór poprowadzono przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a nad nią symbol S. Po lewej stronie pergoli, od skraju mocowania do ściany oraz zewnętrznej krawędzi mocowania podpory do podłoża poprowadzono w dół przerywane linie, pomiędzy którymi umieszczono dwukierunkową strzałkę w zielonym kolorze, a nad nią symbol W.

Pergola Gloria Przyścienna Pomiar

Szerokość S = 300cm lub 400cm
Wysięg W = 300cm

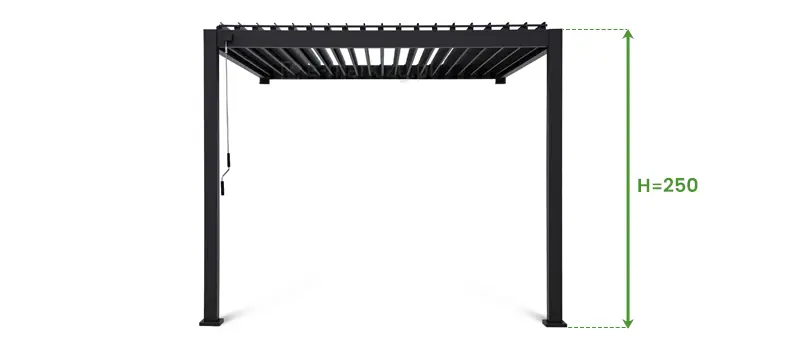

Grafika przedstawia wizualizację produktową antracytowej pergoli Gloria, ukazaną w rzucie od frontu na białym tle, z uchylonymi lamelami dachowymi. Konstrukcja opiera się na dwóch widocznych słupach frontowych o kwadratowym przekroju, które zwieńczone są płaskimi stopami montażowymi. Kluczowym elementem zdjęcia jest prezentacja mobilności zadaszenia – lamele są ustawione pod kątem, co pozwala na prześwit światła i cyrkulację powietrza, w przeciwieństwie do wariantu z całkowicie zamkniętym dachem. Po prawej stronie naniesiono zieloną linię wymiarową z podwójnymi strzałkami oraz oznaczeniem H=250, co definiuje stałą wysokość konstrukcji wynoszącą 250 cm. Na lewym słupie zamontowana jest pionowa korba z czarną rączką, służąca do manualnej regulacji kąta nachylenia lameli. Pod produktem widoczny jest miękki, szary cień, podkreślający osadzenie pergoli w przestrzeni, a całe ujęcie ma charakter techniczno-marketingowy, obrazujący funkcjonalność regulowanego zadaszenia.

Wysokość pergoli Gloria

Wysokość H = 250cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

Wysokość z otwartymi lamelami to ~258 cm

Szczegółowe pomiary pergoli przyściennej [mm]

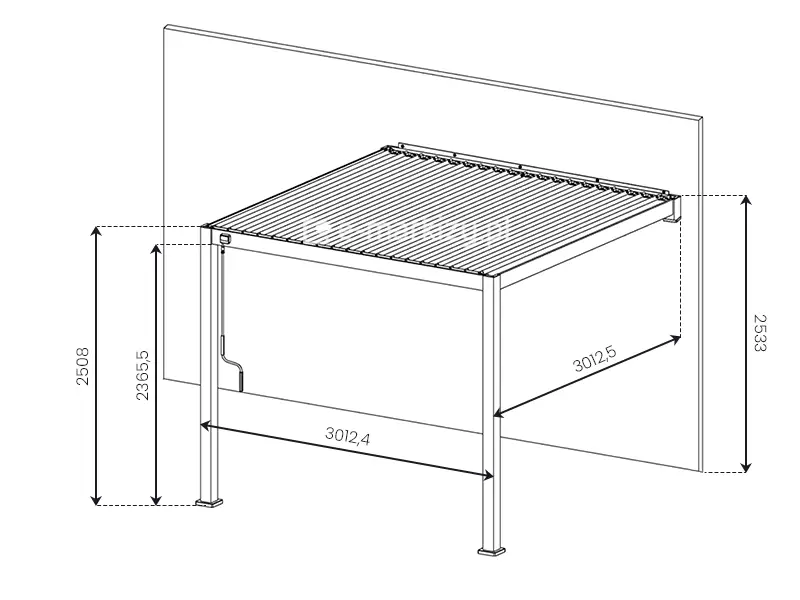

Rysunek techniczny w rzucie aksonometrycznym przedstawia wymiarowanie przyściennego wariantu pergoli tarasowej Gloria, montowanego bezpośrednio do elewacji budynku. Konstrukcja wspiera się na dwóch pionowych słupach frontowych z kwadratowymi stopami montażowymi, natomiast tylna część ramy jest przytwierdzona do ściany, co obrazuje duża, szara płaszczyzna w tle. Na schemacie naniesiono precyzyjne wartości w milimetrach: całkowita wysokość frontowa wynosi 2508 mm, wysokość prześwitu pod ramą to 2365,5 mm, natomiast wysokość punktu montażowego na ścianie została określona na 2533 mm. Szerokość frontowa konstrukcji wynosi 3012,4 mm, a jej głębokość, mierzona od ściany do zewnętrznej krawędzi słupa, to 3012,5 mm. Zadaszenie składa się z równolegle ułożonych lameli, a na lewym słupie umieszczono korbę do manualnej regulacji dachu. Całość wykonana jest w formie czarnego szkicu liniowego na białym tle, co czytelnie dokumentuje parametry niezbędne do instalacji modelu w wersji przyściennej.
Wymiar 3×3

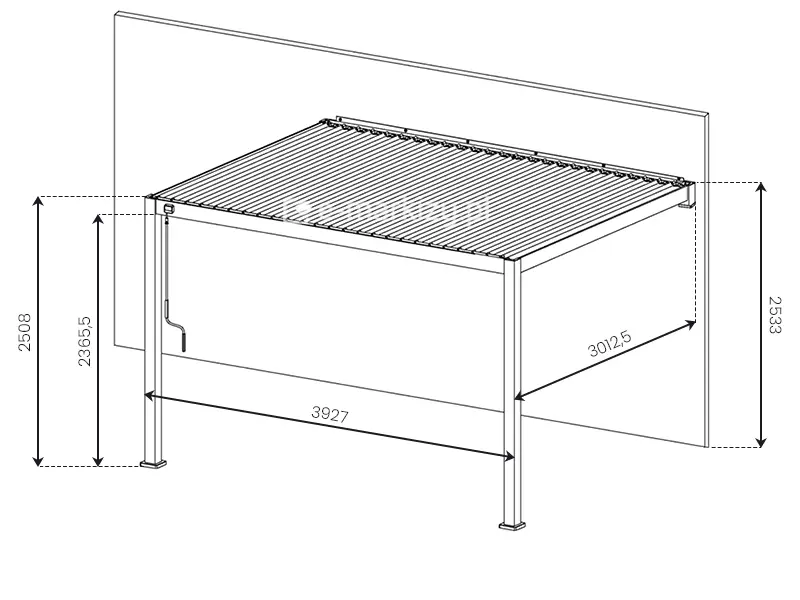

Rysunek techniczny w rzucie aksonometrycznym przedstawia wymiarowanie przyściennego wariantu pergoli tarasowej Gloria o szerokości frontowej blisko 4 metrów. Konstrukcja montowana jest bezpośrednio do elewacji budynku, co zilustrowano za pomocą szarej płaszczyzny w tle, i wspiera się na dwóch przednich słupach o kwadratowym przekroju z widocznymi stopami montażowymi. Na schemacie naniesiono precyzyjne wartości w milimetrach: całkowita wysokość zewnętrzna konstrukcji wynosi 2508 mm, wysokość prześwitu mierzona do dolnej krawędzi ramy to 2365,5 mm, natomiast wysokość montażowa ramy na ścianie budynku została określona na 2533 mm. Szerokość całkowita frontu pergoli wynosi 3927 mm, a jej głębokość mierzona od ściany do zewnętrznej krawędzi słupa to 3012,5 mm. Zadaszenie tworzy gęsty układ równoległych lameli, a na lewym słupie frontowym zamocowano korbę służącą do manualnej regulacji ich nachylenia. Grafika w formie czarnego szkicu liniowego na białym tle precyzyjnie dokumentuje parametry geometryczne niezbędne do prawidłowej instalacji modelu przyściennego o zwiększonej rozpiętości.
Wymiar 4×3

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

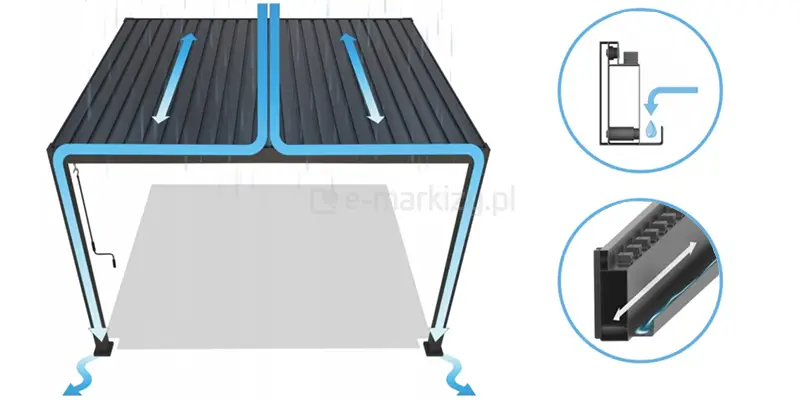

Schemat techniczny ilustrujący system drenażu w dwumodułowej, przyściennej pergoli bioklimatycznej Gloria w kolorze antracytowym. Główna grafika po lewej stronie przedstawia konstrukcję z zamkniętym dachem lamelowym podczas deszczu, gdzie błękitne linie i strzałki wskazują kierunek odpływu wody: z powierzchni lameli do centralnej oraz bocznych rynien, a następnie w dół przez wnętrze pionowych słupów nośnych do podłoża. Po prawej stronie znajdują się dwa okrągłe powiększenia detali technicznych: górne obrazuje przekrój rynny z widocznym punktem spływu kropli wody, natomiast dolne pokazuje wzdłużny przekrój belki rynnowej z zaznaczonym kierunkiem przepływu cieczy wzdłuż profilu. Całość precyzyjnie wyjaśnia zasadę działania zintegrowanego systemu rynnowego, który pozostaje całkowicie ukryty wewnątrz aluminiowej konstrukcji pergoli.

Odpływ wody z dachu pergoli

Pergola posiada wbudowany system rynnowy, który zbiera wodę deszczową z dachu i odprowadza ją przez rynnę przednią do podpór konstrukcji.

Dzięki temu woda nie kapie z krawędzi dachu, a przestrzeń pod pergolą pozostaje sucha i komfortowa.

Podczas montażu należy zachować niewielki spadek (ok. 0,5° – czyli 1 cm na każdy metr długości), co zapewnia sprawne odprowadzanie wody i zapobiega jej gromadzeniu się na zadaszeniu.

Korba do obracania lameli dachowych

Pergola Gloria posiada manualny mechanizm obracania piórami lameli dachowych w zakresie od 0° do 90°.

Techniczny przekrój poprzeczny aluminiowych lameli dachowych pergoli Gloria, przedstawiony w formie grafiki produktowej na białym tle. Ilustracja ukazuje rząd ustawionych obok siebie piór zadaszenia w kolorze ciemnografitowym, z których jedno zostało wyróżnione w centralnym, powiększonym kole z jasnoniebieskim podświetleniem krawędzi. Grafika szczegółowo prezentuje skomplikowany profil wewnętrzny lameli, zawierający komory usztywniające oraz specjalnie wyprofilowane rynienki odprowadzające wodę opadową. Widoczne są precyzyjne punkty styku i zakładki, które po zamknięciu dachu zapewniają szczelność całej konstrukcji. Render ten ma na celu zaprezentowanie zaawansowanej inżynierii systemu bioklimatycznego oraz trwałości materiałów użytych do budowy zadaszenia.
zbliżenie na techniczny detal konstrukcyjny dachu bioklimatycznej pergoli lamelowej Gloria w kolorze antracytowym. Fotografia wykonana z perspektywy dolnej ukazuje rzędowe ułożenie aluminiowych lameli w pozycji niemal całkowicie zamkniętej, co demonstruje szczelność i precyzyjne dopasowanie poszczególnych elementów osłonowych. Widoczne są krawędzie lameli stykające się z wewnętrznym profilem ramy bocznej, która pełni funkcję rynny odprowadzającej wodę opadową. Powierzchnia aluminium posiada matowe wykończenie o drobnej strukturze, a w miejscach styku piór z ramą widoczne są systemowe uszczelnienia oraz punkty montażowe odpowiedzialne za stabilność i rotację dachu. Kontrastujące światło przebijające przez minimalne szczeliny montażowe przy krawędzi ramy podkreśla solidność i masywność profilu nośnego pergoli.
Zbliżenie na mechanizm sterowania korbowego nowoczesnej pergoli tarasowej Gloria w kolorze antracytowym. Po lewej stronie widoczny jest górny detal konstrukcji: kwadratowy przegub zamontowany na ramie, do którego podpięty jest metalowy drążek za pomocą srebrnego zaczepu. Pergola Lamelowa Wolnostojąca Gloria Galeria Zdjęć Napędu: W tle widoczne są aluminiowe lamele dachu pergoli. Po prawej stronie zdjęcia, obok słupa pergoli, znajduje się dolna część drążka zakończona wygiętą korbą z dwoma czarnymi, ergonomicznymi uchwytami z tworzywa sztucznego, służąca do ręcznego obracania piór dachu. Całość konstrukcji charakteryzuje się matowym wykończeniem i minimalistycznym designem.

Pojedynczy panel dachowy – wymiary:

• szerokość: 17,3 cm
• głębokość: 3 cm
• grubość ścianki: 0,8 mm

Belka poprzeczna – wymiary:

• szerokość: 14 cm
• głębokość: 7,5 cm
• grubość ścianki: 1,3 mm

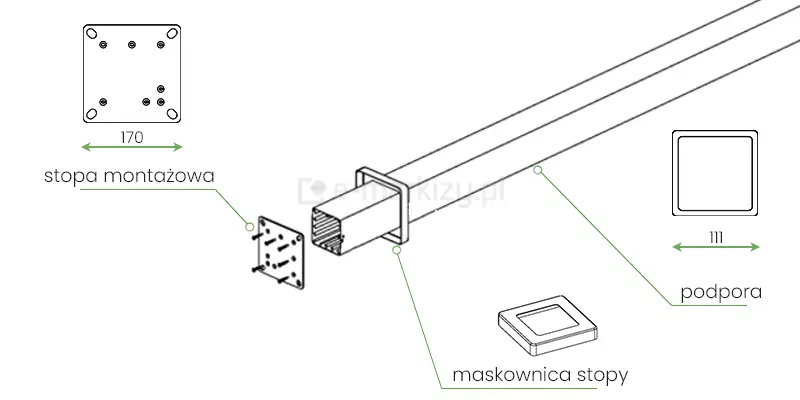

Rysunek techniczny w formie schematu złożeniowego przedstawia detale konstrukcyjne dolnej części podpory pergoli Gloria wraz z jej wymiarowaniem. Centralnym elementem grafiki jest widok aksonometryczny profilu nogi, określanej jako podpora, o kwadratowym przekroju i ryflowanej strukturze wewnętrznej ścianek. Na profil nasunięty jest kwadratowy element wykończeniowy opisany jako maskownica stopy, a poniżej widoczna jest płaska, kwadratowa płyta z otworami, zidentyfikowana jako stopa montażowa, do której przypisano zestaw śrub mocujących. Po lewej stronie rysunku znajduje się rzut z góry stopy montażowej z naniesionym zielonym wymiarem 170 mm, określającym szerokość boku elementu, oraz zaznaczonymi otworami technologicznymi i fasolkami montażowymi w narożnikach. Po prawej stronie umieszczono rzut poziomy samej podpory, gdzie zielona linia wymiarowa wskazuje szerokość profilu wynoszącą 111 mm. Całość dokumentacji utrzymana jest w minimalistycznej, liniowej stylistyce na białym tle, z wyraźnymi odnośnikami tekstowymi prowadzącymi do poszczególnych komponentów systemu montażowego, co precyzyjnie ilustruje sposób łączenia słupa z podstawą i maskowania punktów styku z podłożem.

Wymiary podpór

• szerokość: 11,1 cm
• głębokość: 11,1 cm
• grubość ścianki 1,3 mm

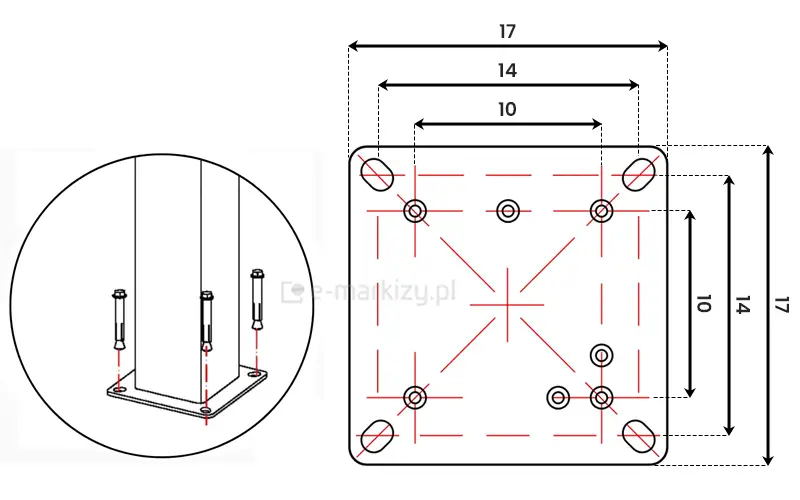

Rysunek techniczny przedstawia szczegółowy schemat stopy montażowej pergoli Gloria, prezentujący wymiary oraz sposób mocowania konstrukcji do podłoża. Po lewej stronie znajduje się wizualizacja 3D w zbliżeniu, ukazująca pionowy profil nogi o kwadratowym przekroju, który jest zintegrowany z płaską, kwadratową podstawą o zaokrąglonych narożnikach. Nad podstawą widoczne są cztery śruby montażowe, czyli kotwy rozporowe, ustawione w liniach pionowych nad otworami montażowymi, co ilustruje proces przytwierdzania elementu. Prawa część grafiki to rzut z góry podstawy z naniesionymi liniami wymiarowymi określającymi rozstaw otworów oraz całkowitą wielkość elementu. Podstawa posiada trzy zestawy otworów: zewnętrzne fasolki o największym rozstawie wynoszącym 17 jednostek szerokości i wysokości, środkowe otwory o rozstawie 14 jednostek oraz wewnętrzne otwory o najmniejszym rozstawie wynoszącym 10 jednostek. Czerwone linie pomocnicze wewnątrz schematu wyznaczają osie symetrii oraz precyzyjne punkty wiercenia dla poszczególnych wariantów montażowych, a dodatkowe mniejsze okręgi w dolnej prawej sekcji sugerują opcjonalne punkty technologiczne lub odpływowe. Całość przygotowana jest w czytelnej formie technicznej na białym tle, łącząc poglądowy rysunek złożeniowy z precyzyjną dokumentacją wymiarową niezbędną do przygotowania fundamentów pod pergolę.

Stopa podpory

• podstawa nogi: 17 cm
• rozstaw otworów: 14 cm
• rozstaw śrub mocujących stopę do belki pionowej: 10 cm
