Pergola Gloria Wolnostojąca Pomiar i Dane techniczne

Pergola lamelowa wolnostojąca Gloria - pomiar szerokości i wysięgu ukazany na schematycznym rysunku pergoli na białym tle. Pośrodku, pod pergolą, od skrajów mocowań podpór do podłoża poprowadzono przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a nad nią symbol S. Po prawej stronie pergoli, od skraju mocowań podpór do podłoża poprowadzono w dół przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a nad nią symbol W.

Pergola Gloria Wolnostojąca Pomiar

Szerokość S = 300cm lub 400cm
Wysięg W = 300cm

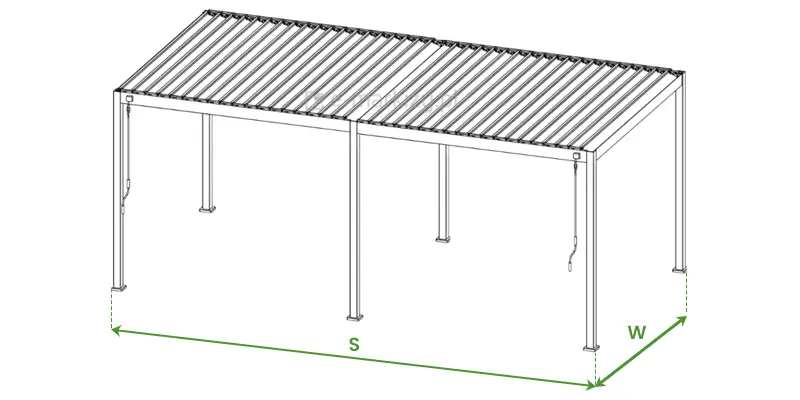

Rysunek techniczny w formie izometrycznego szkicu liniowego przedstawia konstrukcję dwumodułowej pergoli tarasowej Gloria, osadzonej na sześciu pionowych słupach o kwadratowym przekroju. Każda z podpór zakończona jest u dołu kwadratową stopą montażową, która stabilizuje zadaszenie na podłożu. Górna część konstrukcji składa się z systemu poziomych belek ramy, na których zamontowano gęsto rozmieszczone, równoległe lamele dachowe tworzące zadaszenie podzielone na dwie sekcje. Na skrajnych przednich słupach widoczne są mechaniczne korby służące do ręcznego sterowania kątem nachylenia lameli lub zwijania poszycia, co wskazuje na manualny system obsługi. Pod konstrukcją naniesiono zielone linie wymiarowe z oznaczeniami literowymi: litera S definiuje całkowitą szerokość frontową obejmującą oba moduły pergoli, natomiast litera W określa głębokość konstrukcji mierzoną od przedniego do tylnego rzędu słupów. Cały schemat jest utrzymany w czarno-białej stylistyce z wyraźnym zaznaczeniem kluczowych parametrów geometrycznych, co pozwala na precyzyjne określenie gabarytów produktu w przestrzeni tarasowej.

Pomiar pergoli dwudachowej

Szerokość S = 600cm
Wysięg W = 300cm

Grafika przedstawia wizualizację produktową pergoli tarasowej Gloria w kolorze antracytowym, ujętą w rzucie od frontu na czystym, białym tle. Konstrukcja o prostej, nowoczesnej formie opiera się na czterech pionowych słupach o kwadratowym przekroju, które są zakotwiczone w podłożu za pomocą płaskich stóp montażowych. Górna rama pergoli jest idealnie pozioma i skrywa system lameli dachowych, które tworzą płaskie zadaszenie. Po prawej stronie zdjęcia umieszczono zieloną linię pomocniczą ze strzałkami, wskazującą całkowitą wysokość zewnętrzną obiektu, opisaną parametrem H równym 250 cm. Na jednym z tylnych słupów, po prawej stronie, widoczny jest wystający element mechanizmu sterującego z rączką, służący do regulacji ustawienia dachu. Pod konstrukcją zarysowany jest delikatny, szary cień, który nadaje bryle trójwymiarowości i realizmu. Zdjęcie w sposób czytelny łączy cechy fotografii katalogowej z informacją techniczną o kluczowym wymiarze pionowym konstrukcji.

Wysokość pergoli Wolnostojącej Gloria

Wysokość H = 250cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

Wysokość z otwartymi lamelami to ~258 cm

Szczegółowe pomiary pergoli przyściennej [mm]

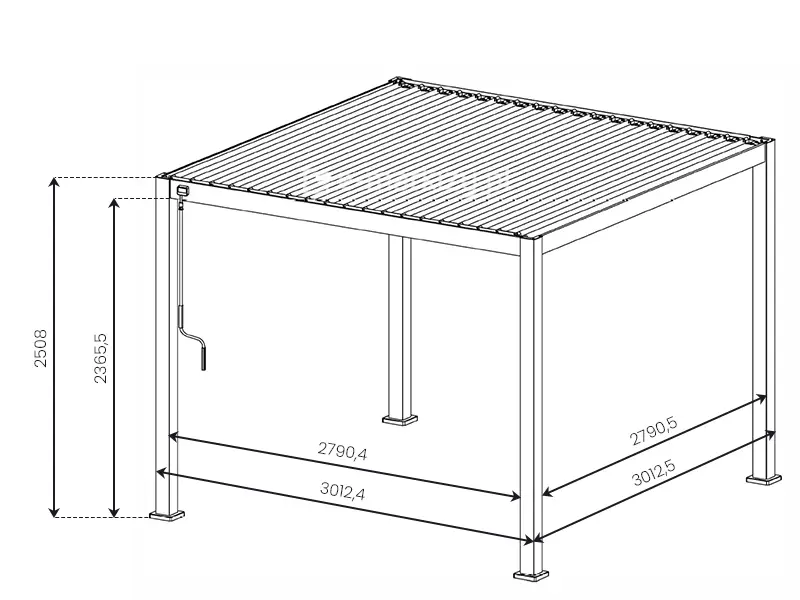

Rysunek techniczny w rzucie aksonometrycznym przedstawia wymiarowanie jednomodułowej, kwadratowej pergoli tarasowej Gloria, opartej na czterech pionowych słupach. Na schemacie naniesiono szczegółowe wartości liczbowe w milimetrach, opisujące wysokość oraz szerokość i głębokość konstrukcji, która w tym wariancie posiada niemal identyczne wymiary rzutu poziomego. Całkowita wysokość konstrukcji wynosi 2508 mm, a wysokość użytkowa mierzona do spodu górnej ramy to 2365,5 mm. Szerokość frontowa została określona wymiarem 2790,4 mm w świetle słupów oraz 3012,4 mm jako całkowity wymiar zewnętrzny wraz ze stopami montażowymi. Głębokość boczna jest analogiczna i wynosi 2790,5 mm między wewnętrznymi krawędziami słupów oraz 3012,5 mm po zewnętrznym obrysie. Zadaszenie tworzy gęsty układ równoległych lameli, a na przednim słupie po lewej stronie widoczna jest korba mechanizmu ręcznego. Grafika wykonana w formie czarnego szkicu na czystym białym tle precyzyjnie obrazuje proporcje i parametry techniczne niezbędne do montażu modelu o kwadratowej podstawie.
Wymiar 3×3

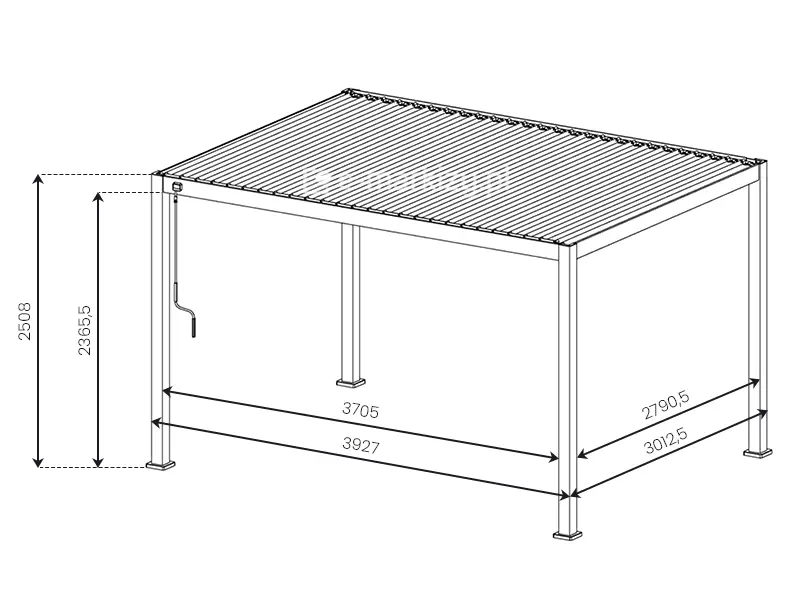

Rysunek techniczny w rzucie aksonometrycznym przedstawia szczegółowe wymiarowanie jednomodułowej pergoli tarasowej Gloria, wspartej na czterech pionowych słupach o kwadratowym przekroju. Na schemacie naniesiono precyzyjne wartości liczbowe określające wysokość, szerokość oraz głębokość konstrukcji w milimetrach. Wysokość całkowita pergoli wynosi 2508 mm, natomiast wysokość prześwitu mierzona do dolnej krawędzi ramy to 2365,5 mm. Szerokość frontowa konstrukcji została określona dwiema wartościami: 3705 mm dla rozstawu wewnętrznego między słupami oraz 3927 mm jako wymiar całkowity zewnętrzny. Analogicznie, głębokość boczna wynosi 2790,5 mm w świetle słupów oraz 3012,5 mm po zewnętrznych krawędziach stóp montażowych. Zadaszenie składa się z gęsto ułożonych, poziomych lameli, a na lewym przednim słupie widoczna jest korba mechanizmu ręcznego sterowania. Całość rysunku wykonana jest w formie czarnej linii na białym tle, co zapewnia wysoką czytelność dokumentacji projektowej niezbędnej do planowania zabudowy tarasu.
Wymiar 4×3

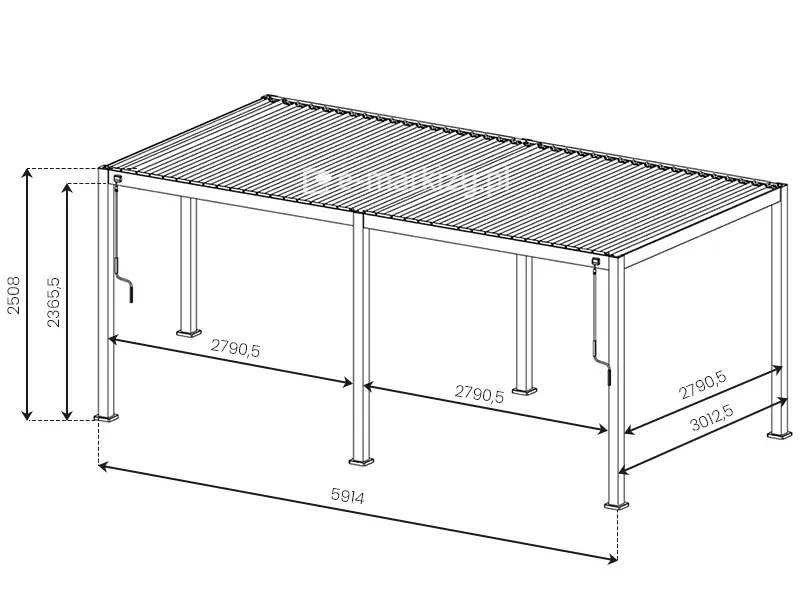

Rysunek techniczny w rzucie aksonometrycznym przedstawia szczegółowe wymiarowanie dwumodułowej pergoli tarasowej Gloria, wspartej na sześciu pionowych słupach o kwadratowym przekroju. Na schemacie naniesiono precyzyjne wartości liczbowe w milimetrach, opisujące parametry wysokościowe oraz rozpiętość konstrukcji w obu osiach. Całkowita wysokość pergoli wynosi 2508 mm, natomiast wysokość prześwitu mierzona do dolnej krawędzi ramy to 2365,5 mm. Szerokość frontowa konstrukcji, obejmująca dwa segmenty, wynosi łącznie 5914 mm w wymiarze zewnętrznym, przy czym każdy z modułów posiada światło przejścia między słupami o szerokości 2790,5 mm. Głębokość boczna pergoli została określona jako 2790,5 mm wewnątrz oraz 3012,5 mm po zewnętrznych krawędziach stóp montażowych. Zadaszenie składa się z dwóch sekcji gęsto rozmieszczonych, poziomych lameli, a na skrajnych słupach po lewej i prawej stronie widoczne są korby służące do manualnej obsługi mechanizmu dachowego. Całość dokumentacji wykonana jest w formie czarnej linii na białym tle, co zapewnia klarowność prezentowanych danych technicznych dla wersji wielomodułowej.
wymiar 6×3

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

Schemat techniczny prezentujący system odprowadzania wody opadowej w pergoli bioklimatycznej Gloria w kolorze antracytowym. Główna grafika po prawej stronie pokazuje model pergoli z zamkniętym dachem lamelowym podczas deszczu, gdzie niebieskie linie i strzałki ilustrują przepływ wody z płaszczyzny dachu do rynien obwodowych ukrytych w ramie, a następnie w dół przez wnętrze słupów nośnych aż do podłoża. Po lewej stronie znajdują się trzy okrągłe powiększenia detali: górne ukazuje spływ wody z lameli do rynny bocznej, środkowe prezentuje pionowy transport wody wewnątrz profilu słupa, a dolne obrazuje ujście wody na zewnątrz u podstawy stopy montażowej. Całość w sposób przejrzysty wyjaśnia zintegrowany, niewidoczny z zewnątrz system drenażu konstrukcji.

Zintegrowany system odprowadzania wody

Wolnostojąca pergola została wyposażona w kompletny system rynnowy, który skutecznie zbiera wodę z całej powierzchni dachu i kieruje ją w dół przez puste wnętrza podpór.

Woda wypływa dyskretnie przy podstawie nóg konstrukcji, dzięki czemu nie kapie z boków i nie tworzy kałuż w miejscu wypoczynku.

Aby zapewnić sprawne odprowadzanie deszczówki, podczas montażu należy zachować niewielki spadek dachu – ok. 0,5° (czyli 1 cm na każdy metr długości). Takie rozwiązanie chroni zadaszenie przed gromadzeniem się wody i zwiększa trwałość całej konstrukcji.

Korba do obracania lameli dachowych

Pergola Gloria posiada manualny mechanizm obracania piórami lameli dachowych zakresie od 0° do 90°. W przypadku wersji z podwójnym dachem, każdy sterowany jest niezależnie.



Techniczny przekrój poprzeczny aluminiowych lameli dachowych pergoli Gloria, przedstawiony w formie grafiki produktowej na białym tle. Ilustracja ukazuje rząd ustawionych obok siebie piór zadaszenia w kolorze ciemnografitowym, z których jedno zostało wyróżnione w centralnym, powiększonym kole z jasnoniebieskim podświetleniem krawędzi. Grafika szczegółowo prezentuje skomplikowany profil wewnętrzny lameli, zawierający komory usztywniające oraz specjalnie wyprofilowane rynienki odprowadzające wodę opadową. Widoczne są precyzyjne punkty styku i zakładki, które po zamknięciu dachu zapewniają szczelność całej konstrukcji. Render ten ma na celu zaprezentowanie zaawansowanej inżynierii systemu bioklimatycznego oraz trwałości materiałów użytych do budowy zadaszenia.
zbliżenie na techniczny detal konstrukcyjny dachu bioklimatycznej pergoli lamelowej Gloria w kolorze antracytowym. Fotografia wykonana z perspektywy dolnej ukazuje rzędowe ułożenie aluminiowych lameli w pozycji niemal całkowicie zamkniętej, co demonstruje szczelność i precyzyjne dopasowanie poszczególnych elementów osłonowych. Widoczne są krawędzie lameli stykające się z wewnętrznym profilem ramy bocznej, która pełni funkcję rynny odprowadzającej wodę opadową. Powierzchnia aluminium posiada matowe wykończenie o drobnej strukturze, a w miejscach styku piór z ramą widoczne są systemowe uszczelnienia oraz punkty montażowe odpowiedzialne za stabilność i rotację dachu. Kontrastujące światło przebijające przez minimalne szczeliny montażowe przy krawędzi ramy podkreśla solidność i masywność profilu nośnego pergoli.
Zbliżenie na mechanizm sterowania korbowego nowoczesnej pergoli tarasowej Gloria w kolorze antracytowym. Po lewej stronie widoczny jest górny detal konstrukcji: kwadratowy przegub zamontowany na ramie, do którego podpięty jest metalowy drążek za pomocą srebrnego zaczepu. Pergola Lamelowa Wolnostojąca Gloria Galeria Zdjęć Napędu: W tle widoczne są aluminiowe lamele dachu pergoli. Po prawej stronie zdjęcia, obok słupa pergoli, znajduje się dolna część drążka zakończona wygiętą korbą z dwoma czarnymi, ergonomicznymi uchwytami z tworzywa sztucznego, służąca do ręcznego obracania piór dachu. Całość konstrukcji charakteryzuje się matowym wykończeniem i minimalistycznym designem.

Pojedynczy panel dachowy – wymiary:

• szerokość: 17,3 cm
• głębokość: 3 cm
• grubość ścianki: 0,8 mm

Belka poprzeczna – wymiary:

• szerokość: 14 cm
• głębokość: 7,5 cm
• grubość ścianki: 1,3 mm

Rysunek techniczny w formie schematu złożeniowego przedstawia detale konstrukcyjne dolnej części podpory pergoli Gloria wraz z jej wymiarowaniem. Centralnym elementem grafiki jest widok aksonometryczny profilu nogi, określanej jako podpora, o kwadratowym przekroju i ryflowanej strukturze wewnętrznej ścianek. Na profil nasunięty jest kwadratowy element wykończeniowy opisany jako maskownica stopy, a poniżej widoczna jest płaska, kwadratowa płyta z otworami, zidentyfikowana jako stopa montażowa, do której przypisano zestaw śrub mocujących. Po lewej stronie rysunku znajduje się rzut z góry stopy montażowej z naniesionym zielonym wymiarem 170 mm, określającym szerokość boku elementu, oraz zaznaczonymi otworami technologicznymi i fasolkami montażowymi w narożnikach. Po prawej stronie umieszczono rzut poziomy samej podpory, gdzie zielona linia wymiarowa wskazuje szerokość profilu wynoszącą 111 mm. Całość dokumentacji utrzymana jest w minimalistycznej, liniowej stylistyce na białym tle, z wyraźnymi odnośnikami tekstowymi prowadzącymi do poszczególnych komponentów systemu montażowego, co precyzyjnie ilustruje sposób łączenia słupa z podstawą i maskowania punktów styku z podłożem.

Wymiary podpór

• szerokość: 11,1 cm
• głębokość: 11,1 cm
• grubość ścianki 1,3 mm

Rysunek techniczny przedstawia szczegółowy schemat stopy montażowej pergoli Gloria, prezentujący wymiary oraz sposób mocowania konstrukcji do podłoża. Po lewej stronie znajduje się wizualizacja 3D w zbliżeniu, ukazująca pionowy profil nogi o kwadratowym przekroju, który jest zintegrowany z płaską, kwadratową podstawą o zaokrąglonych narożnikach. Nad podstawą widoczne są cztery śruby montażowe, czyli kotwy rozporowe, ustawione w liniach pionowych nad otworami montażowymi, co ilustruje proces przytwierdzania elementu. Prawa część grafiki to rzut z góry podstawy z naniesionymi liniami wymiarowymi określającymi rozstaw otworów oraz całkowitą wielkość elementu. Podstawa posiada trzy zestawy otworów: zewnętrzne fasolki o największym rozstawie wynoszącym 17 jednostek szerokości i wysokości, środkowe otwory o rozstawie 14 jednostek oraz wewnętrzne otwory o najmniejszym rozstawie wynoszącym 10 jednostek. Czerwone linie pomocnicze wewnątrz schematu wyznaczają osie symetrii oraz precyzyjne punkty wiercenia dla poszczególnych wariantów montażowych, a dodatkowe mniejsze okręgi w dolnej prawej sekcji sugerują opcjonalne punkty technologiczne lub odpływowe. Całość przygotowana jest w czytelnej formie technicznej na białym tle, łącząc poglądowy rysunek złożeniowy z precyzyjną dokumentacją wymiarową niezbędną do przygotowania fundamentów pod pergolę.

Stopa podpory

• podstawa nogi: 17 cm
• rozstaw otworów: 14 cm
• rozstaw śrub mocujących stopę do belki pionowej: 10 cm
