Pergola Light Pomiar i Dane Techniczne

Pergola Light (Natural) – Przyścienna – jak mierzyć

S=Szerokość pergoli
W=Wysięg

Schemat techniczny nowoczesnej pergoli tarasowej model Light w wersji przyściennej, prezentujący konstrukcję składającą się z jednego modułu o szerokości od 2 do 5 metrów. Na trójwymiarowej wizualizacji przedstawiono ciemnoszarą, antracytową konstrukcję aluminiową zamontowaną jedną krawędzią do białej elewacji budynku, wspartą z przodu na dwóch pionowych słupach o kwadratowym przekroju. Zadaszenie stanowi biała, segmentowa tkanina zamontowana na prowadnicach, która jest częściowo wysunięta spod systemowego daszka ochronnego wykonanego z blachy trapezowej w kolorze konstrukcji. Na grafice naniesiono zielone linie pomocnicze oraz oznaczenia wymiarowe określające kluczowe parametry produktu. Szerokość konstrukcji mierzona wzdłuż frontu została oznaczona literą S, natomiast wysięg, czyli głębokość mierzona od ściany do przednich słupów wzdłuż lewego boku, oznaczono literą W. Całość prezentuje minimalistyczny design pergoli z widocznym systemem odprowadzania wody i lekką formą profilu, idealną do nowoczesnej zabudowy tarasowej.

I moduł: od 2 do 5m

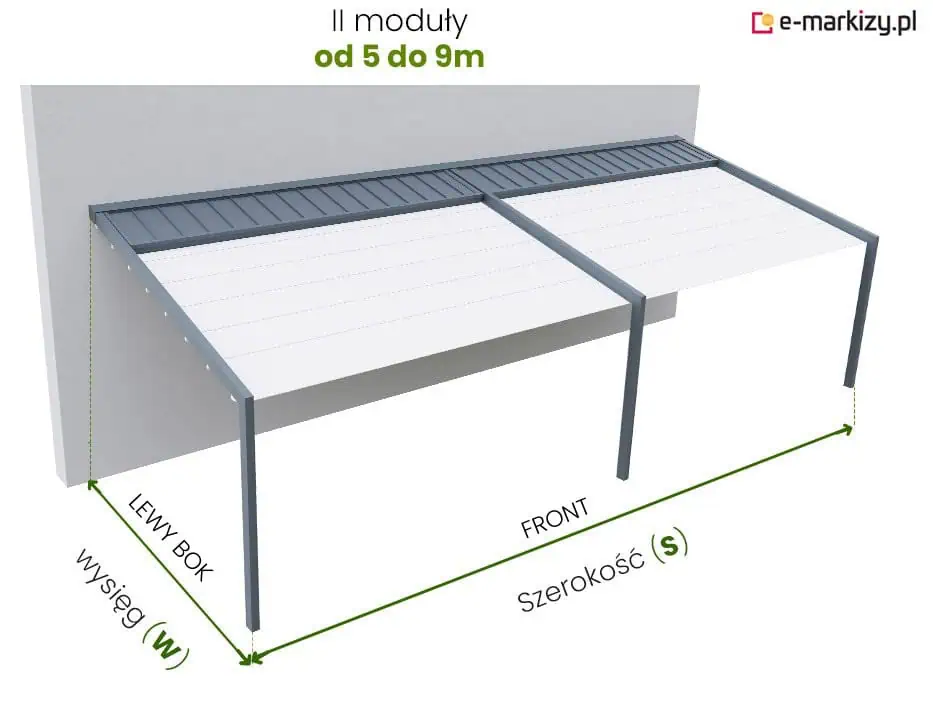

Trójwymiarowa wizualizacja techniczna dwumodułowej pergoli tarasowej Light w wariancie przyściennym, przeznaczonej do osłony dużych powierzchni o szerokości frontu od 5 do 9 metrów. Konstrukcja wsparta jest na trzech pionowych słupach o kwadratowym przekroju w kolorze ciemnego antracytu, z których środkowy stanowi punkt styku dwóch niezależnych sekcji zadaszenia. Aluminiowy stelaż jest zamontowany bezpośrednio do jasnej elewacji budynku, a nad tkaniną znajduje się systemowy daszek ochronny z blachy trapezowej, który zabezpiecza poszycie po jego zwinięciu. Zadaszenie tworzy biała, segmentowa tkanina rzymska rozpięta na poprzecznych profilach, która na grafice jest w pełni wysunięta, tworząc jednolitą powierzchnię chroniącą przed słońcem i deszczem. Na schemacie umieszczono precyzyjne linie wymiarowe w kolorze zielonym: parametr szerokości całkowitej oznaczono literą S na krawędzi frontowej, natomiast głębokość konstrukcji, czyli wysięg mierzony od ściany do przedniej podpory, opisano literą W przy lewym boku. Całość prezentuje profesjonalne rozwiązanie architektoniczne o czystej, geometrycznej linii, dedykowane do nowoczesnych tarasów o znacznej rozpiętości.

II moduły: od 5 do 9m

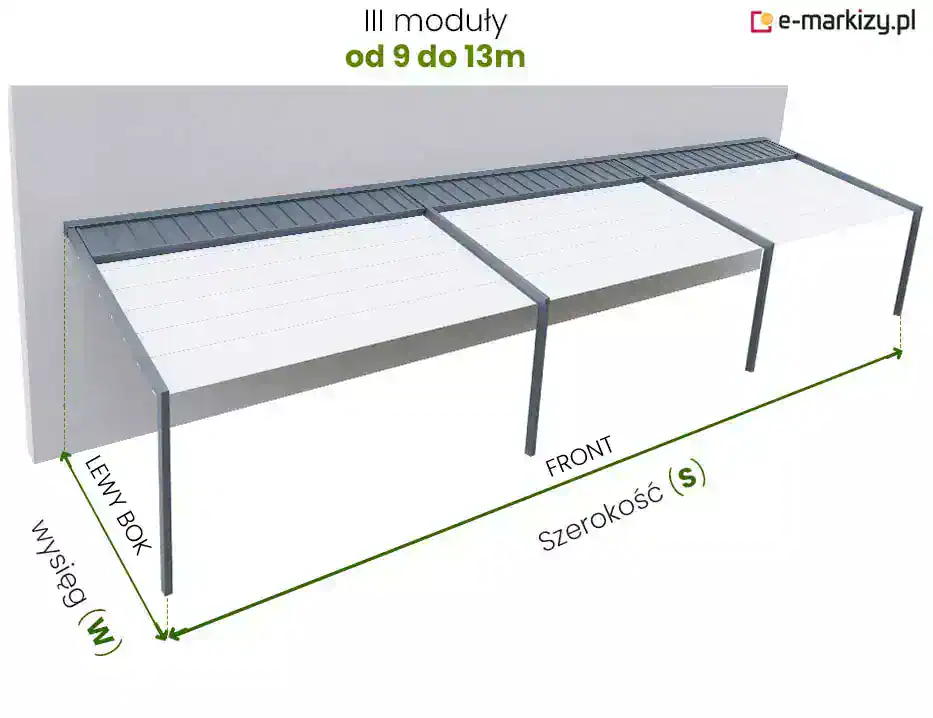

Grafika techniczna przedstawiająca trzymodułową konfigurację pergoli tarasowej Light, zaprojektowaną do przesłaniania ekstremalnie dużych powierzchni o szerokości frontu mieszczącej się w przedziale od 9 do 13 metrów. Wizualizacja ukazuje konstrukcję w kolorze antracytowym, składającą się z czterech pionowych słupów wsporczych oraz ramy zamontowanej do płaskiej, białej ściany budynku. Zadaszenie tworzą trzy oddzielne połacie białej, segmentowej tkaniny, które są rozpięte na systemowych prowadnicach i chowają się pod wspólnym, metalowym daszkiem ochronnym z blachy trapezowej zamocowanym przy elewacji. Na schemacie naniesiono precyzyjne oznaczenia pomiarowe w formie zielonych linii i tekstu: szerokość całkowita konstrukcji mierzona wzdłuż linii frontu oznaczona jest literą S, natomiast głębokość, czyli wysięg mierzony od płaszczyzny ściany do przednich podpór po lewej stronie, oznaczono literą W. Ilustracja w sposób czytelny prezentuje powtarzalność modułów systemu Light, pozwalającą na tworzenie szerokich ciągów osłonowych przy zachowaniu nowoczesnej, lekkiej estetyki i stabilności strukturalnej.

III moduły: od 9 do 13m

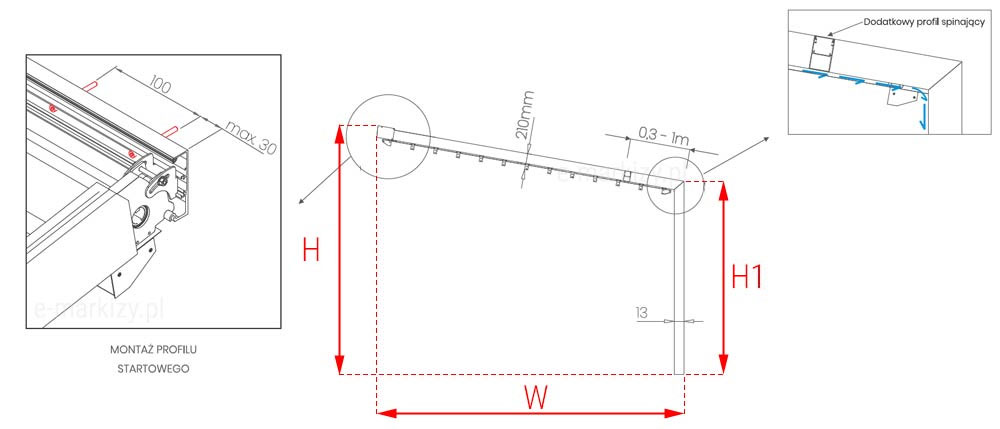

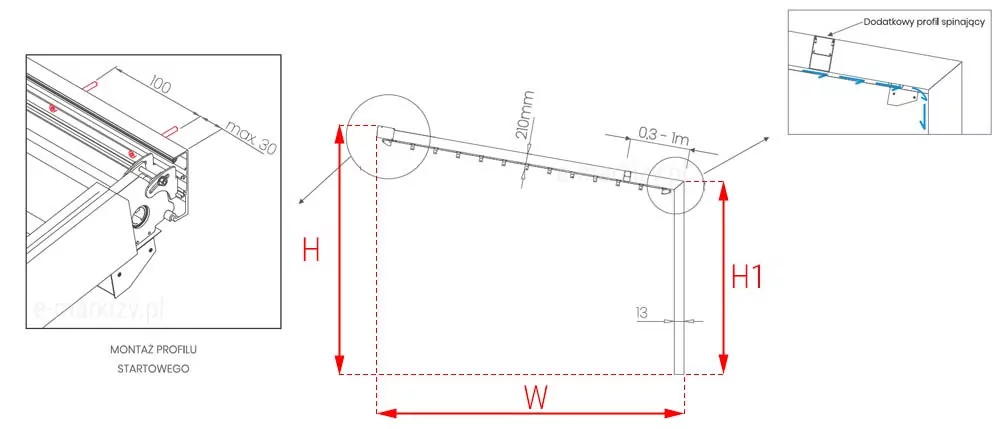

Grafika techniczna przedstawia szczegółowy schemat konstrukcyjny i wymiarowy produktu pergola Light, ukazany w rzucie bocznym oraz na zbliżeniach detali montażowych. Główny rysunek w centrum pokazuje profil boczny pergoli montowanej do ściany, gdzie wysokość montażu przy ścianie oznaczona jest czerwoną strzałką i literą H, natomiast wysokość przednich podpór pionowych literą H1. Wymiar wysięgu konstrukcji określa czerwona linia z literą W. Na pochyłej prowadnicy zaznaczono wysokość kasety wynoszącą 210 mm oraz rozstaw poprzeczek poszycia w przedziale od 0,3 do 1 metra. Po lewej stronie znajduje się powiększony rysunek techniczny z podpisem MONTAŻ PROFILU STARTOWEGO, który obrazuje mechanizm mocowania prowadnicy do uchwytu ściennego wraz z naniesionymi wymiarami montażowymi 100 oraz max 30. Po prawej stronie u góry umieszczono dodatkowy schemat detalu opisanego jako Dodatkowy profil spinający, wskazujący na sposób łączenia elementów konstrukcyjnych z zaznaczonym strzałkami kierunkiem odprowadzania wody lub przebiegu profilu. Cały schemat pergola Light jest wykonany w formie czarno-białego rysunku technicznego z czerwonymi akcentami oznaczającymi kluczowe wymiary gabarytowe, co pozwala na precyzyjne zaplanowanie montażu systemu na tarasie lub elewacji.

Widok z boku:

W – wysięg pergoli
H- Wysokość całkowita pergoli
H1 – Wysokość podpory pergoli (max 280cm)
Kąt pochylenia konstrukcji jest stały, nieregulowany i zależy on od zamawianego wysięgu konstrukcji.
Dodatkowy profil spinający występuje powyżej 450cm wysięgu

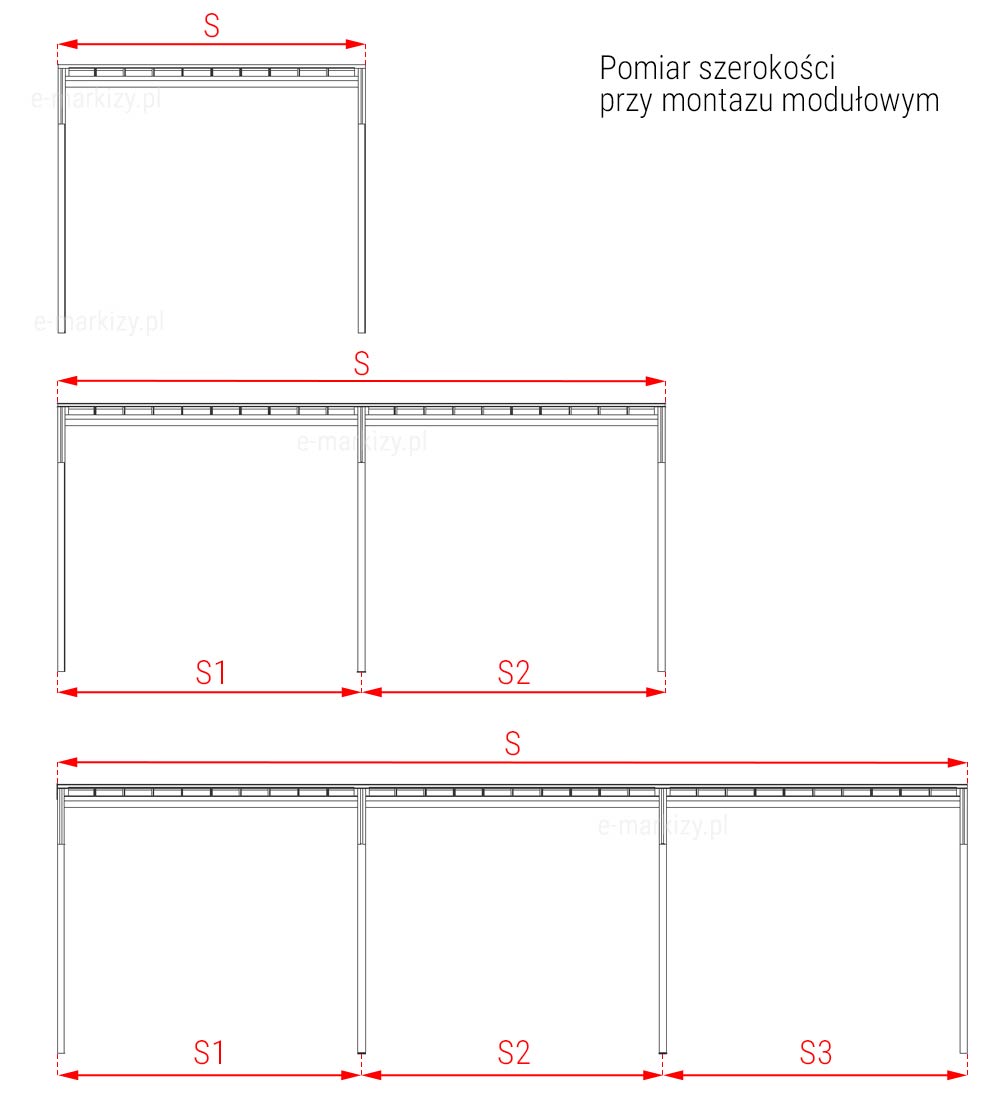

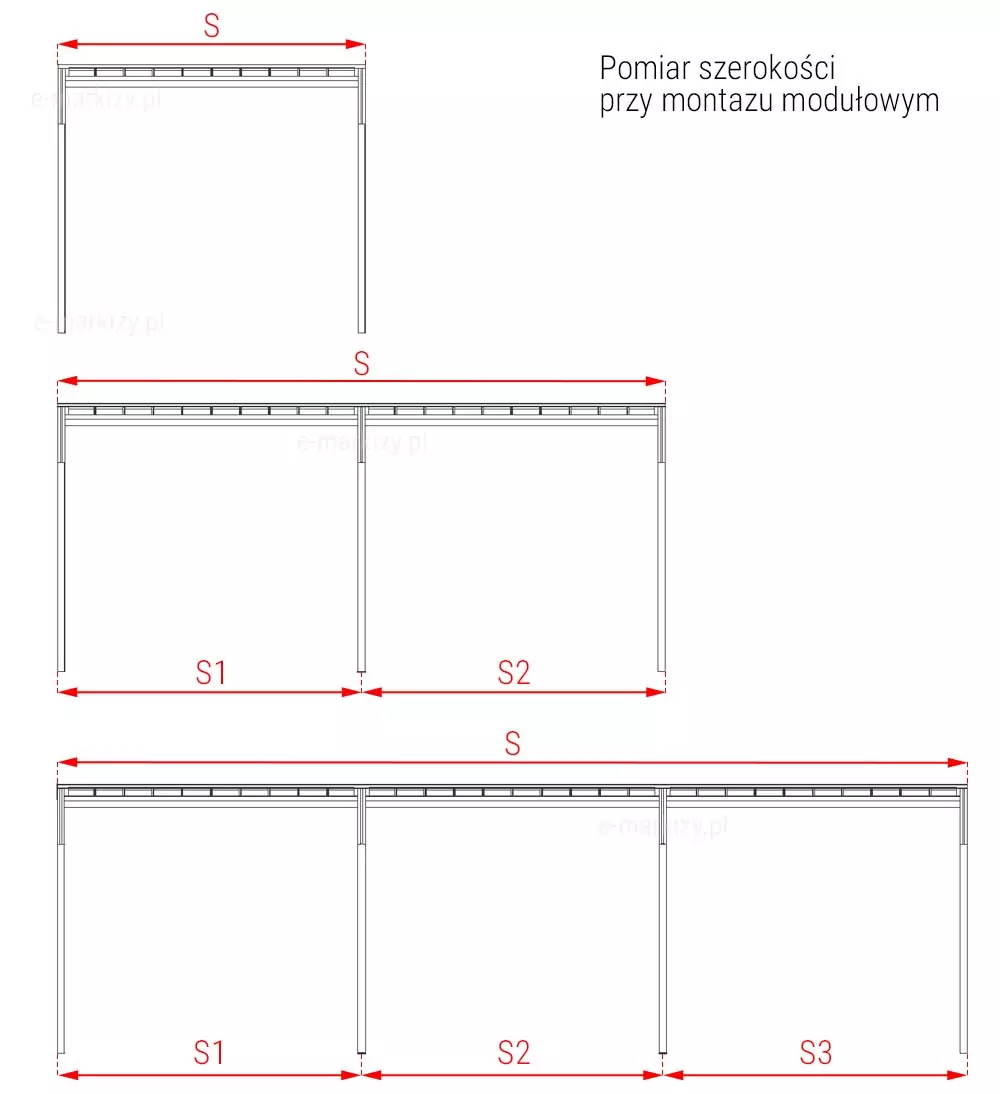

Grafika techniczna przedstawia schematyczne rysunki obrazujące pomiar szerokości przy montażu modułowym produktu pergola Light, ukazane w rzucie od frontu na trzech wariantach konfiguracji. Pierwszy, górny schemat pokazuje pojedynczy moduł pergoli wsparty na dwóch skrajnych nogach, gdzie całkowita szerokość konstrukcji została oznaczona czerwoną strzałką z literą S. Środkowy rysunek prezentuje układ dwumodułowy z trzema pionowymi słupami, w którym szerokość całkowita S stanowi sumę szerokości dwóch poszczególnych sekcji oznaczonych jako S1 oraz S2. Dolny schemat ilustruje rozbudowaną konfigurację trzymodułową opartą na czterech słupach, gdzie szerokość całkowita S składa się z trzech segmentów opisanych odpowiednio jako S1, S2 oraz S3. Czerwone linie pomocnicze i strzałki precyzyjnie wyznaczają punkty graniczne pomiaru od zewnętrznych krawędzi słupów oraz osi słupów środkowych. W prawym górnym rogu grafiki znajduje się czarny napis wyjaśniający przeznaczenie schematu: Pomiar szerokości przy montażu modułowym. Całość jest przygotowana w formie klarownego rysunku liniowego na białym tle, ułatwiającego zrozumienie zasad skalowania systemów wielomodułowych.

Pergola Light Pomiar w wersji modułowej

S – szerokość całkowita
S1,2,3 – szerokość poszczególnych modułów pergoli

Pergola Light Dane Techniczne

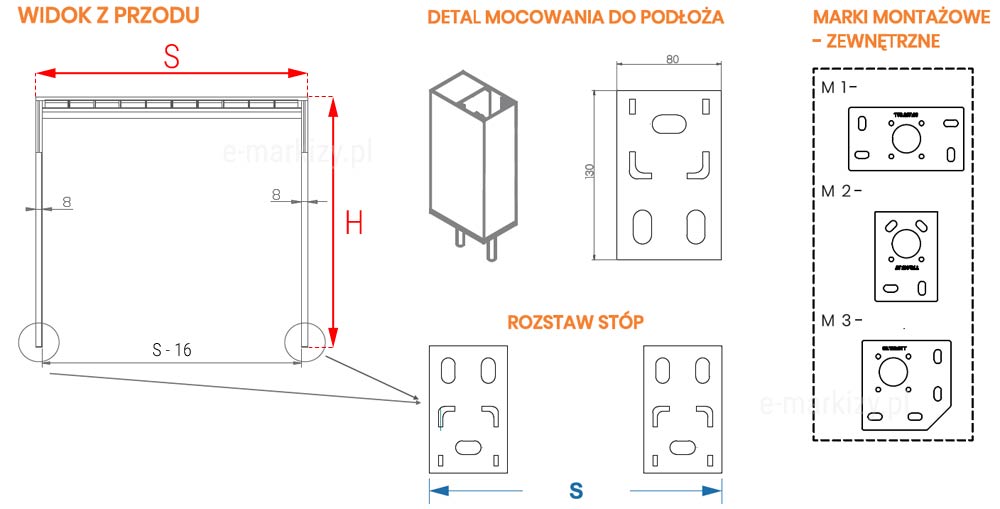

Rysunek techniczny przedstawiający schemat konstrukcyjny ściennej pergoli Light z zaznaczonymi wymiarami gabarytowymi oraz detalami montażowymi. W lewej górnej części widoczny jest schemat konstrukcji w widoku z przodu z oznaczoną szerokością całkowitą jako litera S oraz wysokością całkowitą jako litera H, a także szerokością prześwitu wynoszącą S minus 16 oraz szerokością profili pionowych wynoszącą 8 jednostek. Poniżej schematu głównego umieszczono rozstaw stóp montażowych z wymiarem całkowitym S. W centralnej części grafiki zaprezentowano detali mocowania do podłoża w postaci trójwymiarowego przekroku profilu oraz płaskiego schematu stopy o wymiarach 80 na 130 jednostek z otworami montażowymi. W prawej części grafiki znajduje się panel z trzema wariantami mark montażowych zewnętrznych oznaczonych jako M1, M2 oraz M3, z których każda przedstawia inny układ otworów montażowych na prostokątnej płytce metalowej. Całość wykonana jest w formie czarno-białego schematu liniowego z pomarańczowymi opisami nagłówkowymi i wymiarowymi.

Widok z przodu, rozstaw stóp, odprowadzanie wody

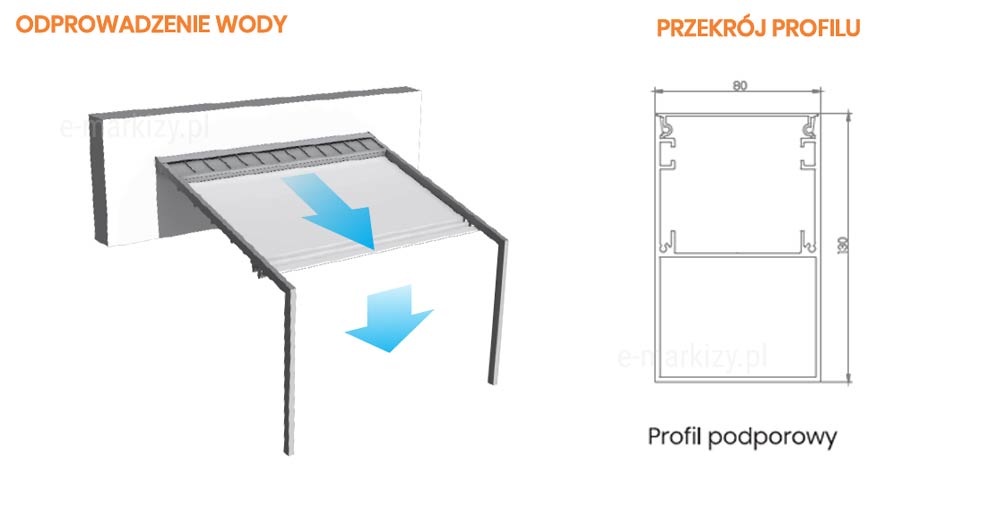

Złożona grafika techniczna przedstawiająca detale konstrukcyjne pergoli Light, podzielona na dwie sekcje: schemat odprowadzania wody oraz rysunek techniczny przekroju profilu. Po lewej stronie znajduje się wizualizacja 3D pergoli przyściennej w kolorze szarym z białym poszyciem tkaninowym, na którą naniesiono duże błękitne strzałki ilustrujące kierunek spływu wody opadowej. Pierwsza strzałka wskazuje ruch wody po nachylonej połaci tkaniny w stronę frontu konstrukcji, a druga strzałka pionowa pokazuje odprowadzenie wody w dół pomiędzy słupami podporowymi. Po prawej stronie umieszczono precyzyjny rysunek techniczny przekroju poprzecznego aluminiowego profilu podporowego o prostokątnym kształcie z wewnętrznymi komorami i wypustkami montażowymi. Rysunek zawiera parametry wymiarowe: szerokość profilu wynosi 80 mm, natomiast jego wysokość to 130 mm. Powyżej schematów widnieją napisy w kolorze pomarańczowym: Odprowadzanie wody oraz Przekrój profilu, a pod rysunkiem technicznym znajduje się podpis Profil podporowy.

Odprowadzanie wody z pergoli, przekrój profili

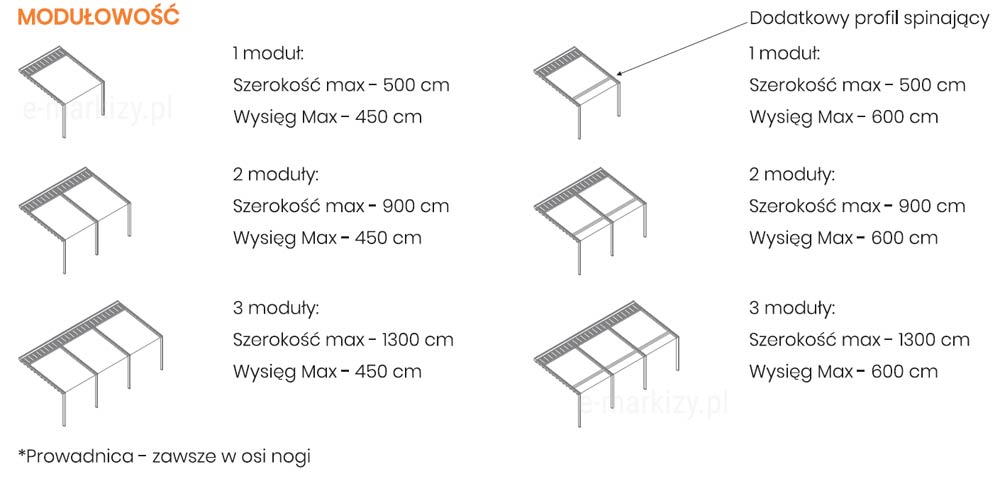

Infografika techniczna pod tytułem Modułowość, przedstawiająca warianty konfiguracji pergoli Light w zależności od liczby modułów oraz zastosowanych profili. Tabela wizualna podzielona jest na dwie kolumny: lewa dotyczy wersji standardowej, a prawa wersji z dodatkowym profilem spinającym, który pozwala na zwiększenie głębokości zadaszenia. W każdej kolumnie znajdują się trzy rzędy z uproszczonymi ikonami 3D pergoli oraz opisami parametrów maksymalnych. Dla wersji standardowej (lewa kolumna) podano: 1 moduł o szerokości do 500 cm i wysięgu do 450 cm, 2 moduły o szerokości do 900 cm i wysięgu do 450 cm oraz 3 moduły o szerokości do 1300 cm i wysięgu do 450 cm. Prawa kolumna prezentuje analogiczne szerokości dla 1, 2 i 3 modułów, jednak dzięki zastosowaniu dodatkowego profilu spinającego (wskazanego strzałką na pierwszej ikonie), maksymalny wysięg zostaje zwiększony do 600 cm dla każdego wariantu. Na dole grafiki umieszczono techniczną adnotację wyjaśniającą, że prowadnica konstrukcji znajduje się zawsze w osi nogi. Całość przygotowana jest w przejrzystej formie czarnych napisów na białym tle, co ułatwia porównanie dostępnych gabarytów systemu.

Pergola Light – Przyścienna – Modułowość

Dodatkowy profil spinający występuje powyżej 450cm wysięgu

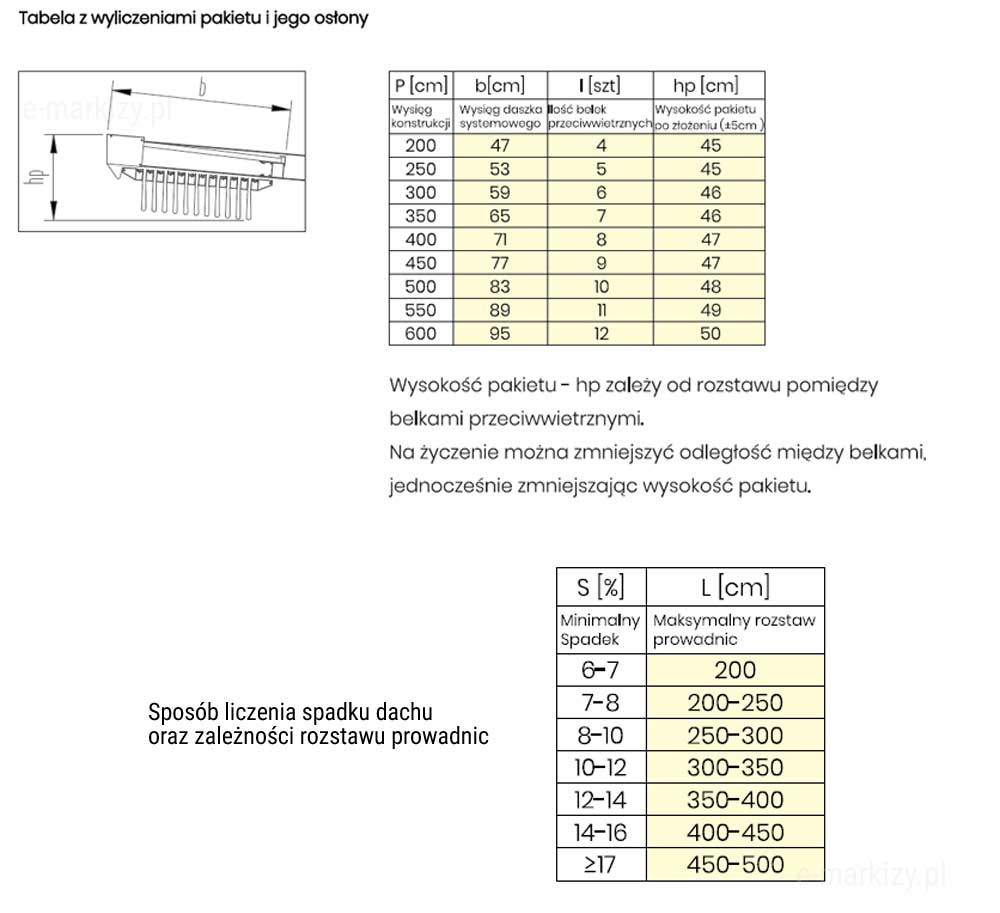

Karta techniczna produktu zawierająca tabele z precyzyjnymi wyliczeniami parametrów pakietu tkaniny oraz zalecanych spadków dla pergoli Light. W górnej części znajduje się rysunek schematyczny przedstawiający profil boczny zwiniętego zadaszenia pod daszkiem ochronnym, z oznaczonymi wymiarami: b (wysięg daszka) oraz hp (wysokość pakietu tkaniny po złożeniu). Obok umieszczono tabelę zbiorczą, która przypisuje konkretne wartości dla wysięgu konstrukcji od 200 cm do 600 cm. Tabela określa wysięg daszka systemowego w zakresie od 47 cm do 95 cm, liczbę belek przeciwwietrznych od 4 do 12 sztuk oraz wysokość pakietu tkaniny hp od 45 cm do 50 cm. Pod tabelą widnieje informacja techniczna wyjaśniająca, że wysokość pakietu zależy od rozstawu belek i może zostać zmniejszona na życzenie klienta. Dolna sekcja grafiki zawiera drugą tabelę zatytułowaną Sposób liczenia spadku dachu oraz zależności rozstawu prowadnic. Zestawia ona minimalny wymagany spadek wyrażony w procentach (od 6-7{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} do powyżej 17{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}) z maksymalnym rozstawem prowadnic oznaczonym literą L, wynoszącym od 200 cm do 500 cm. Dokument sporządzony jest w przejrzystej formie czarnego druku na białym tle z żółtymi akcentami wewnątrz tabel, co ułatwia szybką analizę danych projektowych.

Pakiet materiału dachu pergoli

Tabela z wyliczeniami materiału i daszka pergoli.

Wysokość pakietu hp zależy od rozstawu pomiędzy belkami przeciwwietrznymi. Na życzenie można zmniejszyć odległość między belkami, jednocześnie zmniejszając wysokość pakietu

Sposób liczenia spadku dachu oraz zależności rozstawu prowadnic
