Pergola Marlo Duo Wolnostojąca Pomiar i Dane techniczne

Rysunek techniczny Pergola Marlo Duo Wolnostojąca Pomiar na białym tle przedstawia uproszczony schemat konstrukcyjny pergoli tarasowej marlo Duo w ujęciu izometrycznym, skupiający się na oznaczeniu gabarytów poziomych obiektu. Konstrukcja nakreślona czarną linią konturową składa się z czterech pionowych słupów wspierających ramę dachową z widocznymi lamelami oraz centralnie umieszczoną korbą manualną. Kluczowym elementem grafiki są dwie zielone linie wymiarowe naniesione przy podstawie pergoli, które definiują jej wymiary. Linia biegnąca wzdłuż krótszego boku została oznaczona zieloną literą W, symbolizującą wysięg konstrukcji. Druga linia, poprowadzona prostopadle wzdłuż dłuższego boku, posiada oznaczenie w postaci zielonej litery S, odpowiadającej za szerokość pergoli. Obie linie wymiarowe są zakończone grotami strzałek, które precyzyjnie wskazują na zewnętrzne krawędzie stóp montażowych słupów narożnych. Schemat ten służy jako czytelna ilustracja pomocnicza do określenia przestrzeni zajmowanej przez produkt w terenie.

Pergola Marlo Duo Wolnostojąca Pomiar

Szerokość S = 400cm
Wysięg W = 369 lub 400cm

Grafika przedstawia wizualizację frontową wolnostojącej pergoli tarasowej Marlo Duo w kolorze antracytowym, ukazaną na czystym, białym tle. Konstrukcja składa się z czterech smukłych słupów nośnych o kwadratowym przekroju, zwieńczonych poziomą ramą dachową. Dach pergoli tworzy system gęsto ułożonych, poziomych lameli, które w tej perspektywie tworzą jednolitą, ciemną płaszczyznę. Centralnie pod zadaszeniem, zwieszając się z belki poprzecznej, widoczna jest manualna korba sterująca o charakterystycznym, łamanym kształcie, służąca do regulacji kąta nachylenia lameli. Po prawej stronie grafiki umieszczono pionową, zieloną linię wymiarową zakończoną obustronnie strzałkami, która wskazuje całkowitą wysokość konstrukcji od podłoża do górnej krawędzi ramy. Obok linii znajduje się oznaczenie matematyczne H=256, co definiuje wysokość obiektu na 256 centymetrów. Cała konstrukcja rzuca delikatny, rozmyty cień na białe podłoże, co nadaje wizualizacji głębi i realizmu.

Wysokość pergoli

Wysokość H = 256cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

Szczegółowe pomiary dla pergoli Marlo Duo [mm]

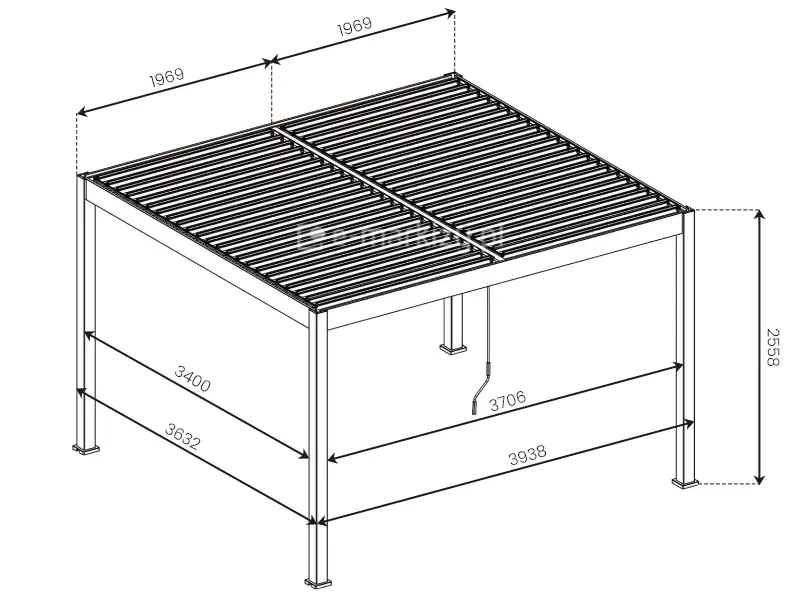

Rysunek techniczny w rzucie izometrycznym przedstawia szczegółowe wymiarowanie pergoli lamelowej Marlo Duo. Konstrukcja wsparta jest na pionowych słupach o przekroju kwadratowym, a zadaszenie składa się z dwóch niezależnych sekcji wypełnionych ruchomymi lamelami. Na schemacie zaznaczono wysokość całkowitą konstrukcji wynoszącą 2558 mm. Szerokość górnej ramy podzielono na dwa równe segmenty, z których każdy mierzy 1969 mm. Dolna część rysunku zawiera precyzyjne dane dotyczące rozstawu słupów dla obu boków pergoli. Dla jednego boku - wysięgu podano wymiar wewnętrzny 3400 mm oraz zewnętrzny 3632 mm, natomiast dla ściany frontowej wymiar wewnętrzny wynosi 3706 mm, a zewnętrzny 3938 mm. Z jednej z belek poprzecznych zwisa pionowa korba służąca do manualnej regulacji kąta nachylenia lameli. Całość została wykonana jako czarno-biały szkic liniowy na czystym tle, co zapewnia czytelność parametrów technicznych produktu.
wymiar 4×3,6

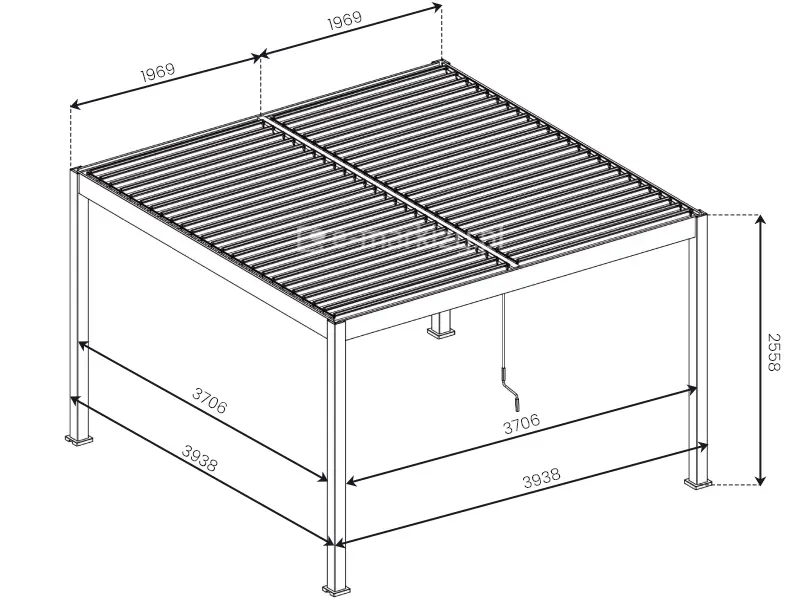

Rysunek techniczny w ujęciu izometrycznym przedstawia szczegółową konstrukcję nowoczesnej pergoli tarasowej Marlo Duo wyposażonej w dach z ruchomymi lamelami. Schemat został wykonany w formie czarnego rysunku liniowego na białym tle i zawiera precyzyjne oznaczenia wymiarowe wyrażone w milimetrach. Konstrukcja opiera się na czterech pionowych słupach o kwadratowym przekroju, które u podstawy posiadają widoczne stopy montażowe. Zadaszenie pergoli jest dwuczęściowe, przedzielone centralną belką konstrukcyjną biegnącą przez środek dachu. Każda z dwóch sekcji dachu składa się z szeregu równolegle ułożonych, poziomych lameli. Całkowita zewnętrzna szerokość i długość konstrukcji wynosi 3938 milimetrów, przy czym każda z dwóch sekcji dachu ma dokładnie 1969 milimetrów szerokości. Wymiar wewnętrzny, czyli prześwit pomiędzy słupami, został określony na 3706 milimetrów dla obu boków podstawy. Całkowita wysokość pergoli mierzona od podłoża do górnej krawędzi ramy wynosi 2558 milimetrów. Przy jednej z belek bocznych widoczny jest pionowy element w postaci korby manualnej, służącej do regulacji kąta nachylenia lameli. Linie wymiarowe są zakończone strzałkami i precyzyjnie wskazują punkty graniczne poszczególnych elementów konstrukcyjnych, co pozwala na dokładne zrozumienie skali i proporcji prezentowanego produktu.
wymiar 4×4

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

Podwójna Pergola Lamelowa Dane techniczne

Schemat techniczny prezentuje system odprowadzania wody opadowej w wolnostojącej pergoli lamelowej Marlo Duo w kolorze antracytowym. Główna ilustracja po lewej stronie pokazuje pergolę podczas deszczu, gdzie niebieskie strzałki i linie obrazują przepływ wody z zamkniętych lameli dachowych do rynien zintegrowanych z ramą, a następnie w dół przez wnętrze słupów nośnych aż do podłoża. Po prawej stronie umieszczono trzy szczegółowe detale w okrągłych ramkach, które obrazują kolejne etapy drenażu: górne łączenie ramy ze słupem, przepływ pionowy wewnątrz profilu oraz dolną stopę słupa z otworem wylotowym, z którego woda wypływa na zewnątrz. Całość przedstawiona jest w formie przejrzystej infografiki na białym tle, wyjaśniającej zasadę działania ukrytego systemu rynnowego.

Wbudowany system rynnowy

System rynien odpływowych w pergoli Marlo Duo został zaprojektowany tak, aby skutecznie i bezpiecznie odprowadzać wodę z powierzchni lameli, niezależnie od intensywności opadów. Po zamknięciu dachu deszczówka spływa po profilach lamelowych do ukrytych kanałów zbiorczych umieszczonych w ramie pergoli. Stamtąd kierowana jest do wewnętrznych rynien w słupach konstrukcyjnych, które działają jak pionowe przewody odpływowe.

Woda jest odprowadzana bezpośrednio przy podstawie pergoli, dzięki czemu nie przedostaje się do wnętrza przestrzeni użytkowej i nie powoduje chlapania na boki. Cały system jest w pełni zintegrowany i niewidoczny z zewnątrz, co chroni elementy aluminiowe przed korozją i podnosi estetykę konstrukcji. Dzięki takiej budowie, konstrukcja pergoli pozostaje stabilna, sucha i funkcjonalna nawet podczas intensywnych opadów.

Podczas montażu pergoli należy zachować niewielki spadek – około 0,5˚ (1 cm na każdy 1 metr długości) – aby zapewnić prawidłowe odprowadzanie wody deszczowej. Takie nachylenie zapobiega jej gromadzeniu się na dachu, zwiększając trwałość i niezawodność konstrukcji.



Ręczne sterowanie lamelami pergoli

Sterowanie pergolą Marlo Duo odbywa się za pomocą jednej korby, która obsługuje dwa niezależne mechanizmy obrotowe dla lewej i prawej sekcji dachu. Dzięki temu każdą część lameli można regulować osobno, precyzyjnie ustawiając ich kąt nachylenia do 135°. Mechanizm działa lekko i płynnie, zapewniając pełną kontrolę nad światłem i cieniem przy maksymalnej prostocie obsługi.



Zbliżenie na górną część konstrukcji nowoczesnej pergoli tarasowej Marlo Duo w kolorze ciemnego antracytu, prezentujące detal zadaszenia lamelowego oraz mechanizm sterowania. Na pierwszym planie widoczna jest masywna, pozioma belka konstrukcyjna, pod którą zamontowano system ruchomych, aluminiowych lameli dachowych w pozycji całkowicie zamkniętej, tworzącej szczelną, czarną płaszczyznę. W centralnym punkcie belki znajduje się czarny uchwyt z zamocowaną korbą manualną służącą do regulacji kąta nachylenia lameli. Konstrukcja pergoli opiera się na pionowych słupach bocznych, które kadrują widok na tło. W tle, za pergolą, widoczne jest nowoczesne ogrodzenie posesji składające się z dwóch sekcji: gładkiego, jasnoszarego muru z betonu architektonicznego z regularnie rozmieszczonymi otworami montażowymi oraz pionowych, drewnianych lameli w naturalnym, jasnym odcieniu. Nad ogrodzeniem górują korony gęstych, zielonych drzew liściastych na tle błękitnego nieba. W dolnej części kadru widoczny jest jedynie fragment białych mebli tarasowych oraz zielone rośliny w donicach, co sugeruje strefę wypoczynkową urządzoną pod zadaszeniem.

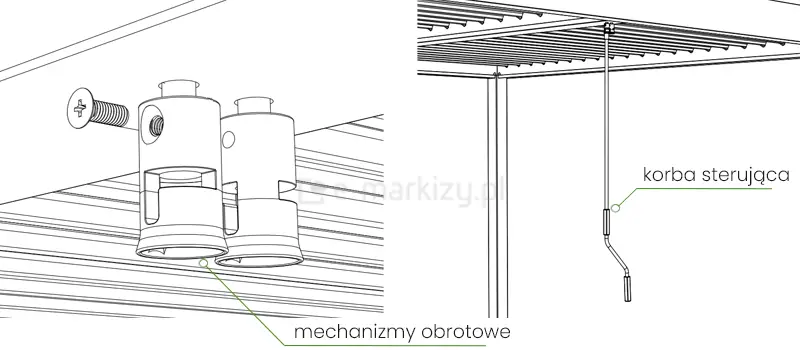

Rysunek techniczny przedstawia szczegółowy schemat manualnego systemu sterowania zadaszeniem pergoli lamelowej Marlo Duo, ukazany w formie czarnych linii konturowych na białym tle. Grafika składa się z dwóch powiązanych ze sobą widoków: detalu montażowego oraz widoku ogólnego elementu sterującego. Po lewej stronie rysunku znajduje się powiększony przekrój mechanizmu, na którym widoczne są dwa pionowe, cylindryczne elementy zdefiniowane jako mechanizmy obrotowe. Są one zamontowane bezpośrednio pod poziomą ramą konstrukcyjną, a tuż obok jednego z nich przedstawiono śrubę montażową z łbem krzyżakowym, co sugeruje sposób mocowania podzespołu. W tle za mechanizmami widoczne są równoległe linie odwzorowujące lamele dachu w pozycji zamkniętej lub lekko uchylonej. Prawa część grafiki prezentuje szerszy kontekst konstrukcyjny, ukazując fragment narożnika pergoli ze słupem i belką dachową. Z górnej części ramy, dokładnie w miejscu osadzenia mechanizmów obrotowych, zwisa pionowo długa, smukła korba sterująca. Jest ona wyposażona w łamany gryf ułatwiający kręcenie oraz ergonomiczny uchwyt na dole. Od tekstu korba sterująca oraz mechanizmy obrotowe odchodzą cienkie linie pomocnicze zakończone kropkami, które precyzyjnie wskazują opisywane komponenty techniczne pergoli.

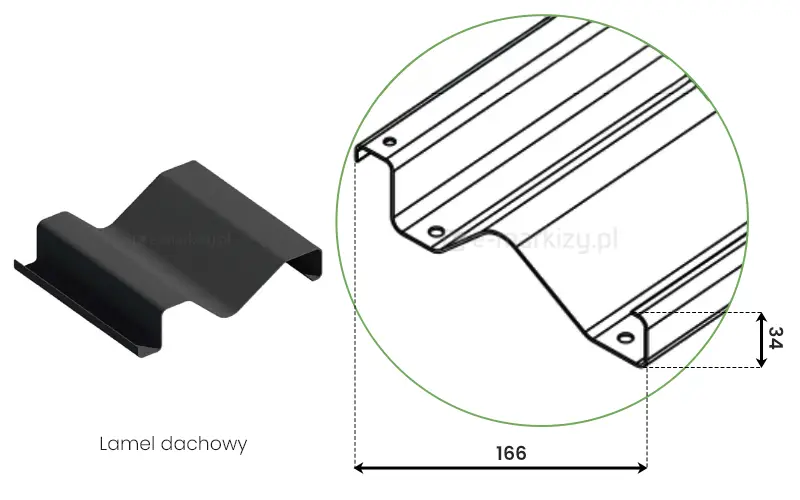

Grafika techniczna prezentuje szczegółową budowę pojedynczego elementu zadaszenia opisanego jako lamel dachowy do pergoli Marlo Duo. Zdjęcie składa się z dwóch uzupełniających się części umieszczonych na czystym, białym tle. Po lewej stronie znajduje się trójwymiarowa wizualizacja fragmentu lameli w kolorze antracytowym lub ciemnoszarym, ukazująca jej specyficzny, schodkowy profil o matowym wykończeniu. Po prawej stronie, wewnątrz zielonego okręgu, umieszczono precyzyjny rysunek techniczny tego samego elementu wykonany czarną linią konturową. Rysunek ten zawiera kluczowe dane wymiarowe wyrażone w milimetrach, gdzie całkowita szerokość profilu lameli wynosi 166 milimetrów, natomiast jej wysokość to 34 milimetry. Na krawędziach profilu widocznego w powiększeniu zaznaczono małe, okrągłe otwory montażowe, a na powierzchni samej lameli widoczne są delikatne, podłużne przetłoczenia zwiększające sztywność konstrukcji. Pod obiema grafikami znajduje się wycentrowany podpis tekstowy Lamel dachowy zapisany prostym, bezszeryfowym krojem pisma. Całość ma charakter czysto informacyjny i służy do przedstawienia parametrów technicznych oraz geometrii komponentu tworzącego ruchome poszycie dachu pergoli.

Pojedynczy panel dachowy – wymiary

• szerokość: 16,6 cm
• głębokość: 3,4 cm

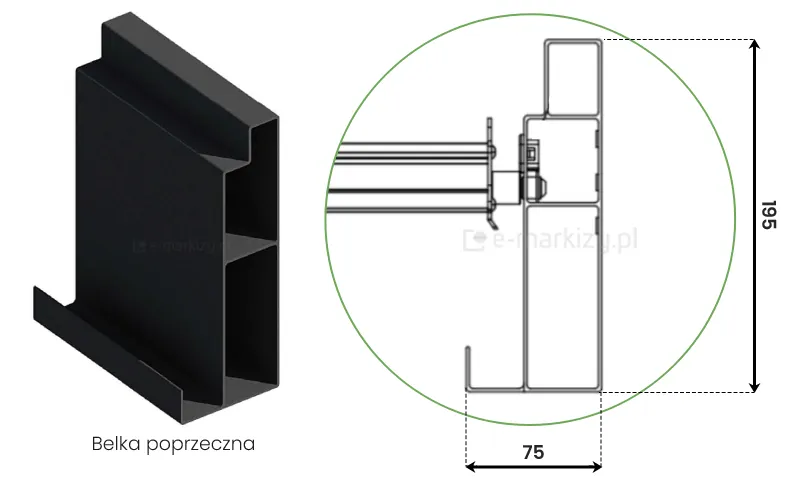

Grafika techniczna przedstawia budowę i wymiary elementu konstrukcyjnego opisanego jako belka poprzeczna pergoli Marlo Duo, zaprezentowanego na białym tle. Obraz składa się z dwóch głównych części: trójwymiarowego modelu oraz precyzyjnego przekroju technicznego. Po lewej stronie widoczna jest wizualizacja 3D fragmentu profilu w kolorze antracytowym, która ukazuje złożoną geometrię belki z wyraźnymi komorami wewnętrznymi oraz zintegrowaną rynną odpływową w dolnej części. Po prawej stronie, w zielonym okręgu, umieszczono schematyczny rysunek przekroju poprzecznego wykonany czarną linią. Przekrój ten szczegółowo obrazuje wewnętrzne wzmocnienia profilu oraz sposób połączenia z systemem ruchomych lameli dachowych, których fragment jest widoczny z lewej strony rysunku technicznego. Na schemacie naniesiono kluczowe wymiary zewnętrzne wyrażone w milimetrach: całkowita wysokość profilu belki wynosi 195 milimetrów, natomiast jego całkowita szerokość (wliczając element rynnowy) to 75 milimetrów. Pod obiema grafikami znajduje się wycentrowany napis Belka poprzeczna wykonany estetyczną, prostą czcionką. Całość ma charakter dokumentacji produktowej, pozwalającej na dokładne zapoznanie się z parametrami technicznymi ramy głównej pergoli.

Belka poprzeczna – wymiary

• szerokość: 19,5 cm
• głębokość: 7,5 cm

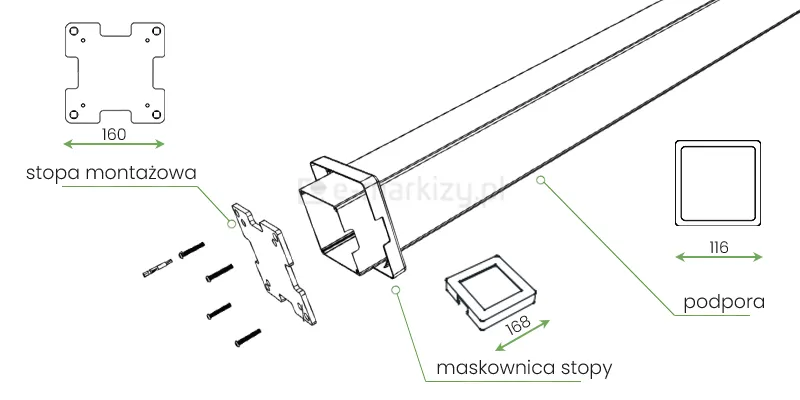

Rysunek techniczny na białym tle przedstawia szczegółowy schemat montażowy dolnej części słupa konstrukcyjnego pergoli, opisanego jako podpora Pergoli Marlo Duo. Głównym elementem grafiki jest widok izometryczny kwadratowego profilu słupa, do którego od dołu dopasowane są akcesoria montażowe. Pionowa podpora ma przekrój kwadratu o boku 116 milimetrów, co zostało zaznaczone na osobnym rysunku rzutu z góry po prawej stronie. U dołu słupa znajduje się stopa montażowa o nieregularnym, zbliżonym do krzyża kształcie z otworami na śruby w narożnikach. Szerokość stopy wynosi 160 milimetrów, co ilustruje dodatkowy rzut umieszczony w lewym górnym rogu. Do montażu przewidziano cztery długie śruby kotwiące z podkładkami, narysowane w linii prowadzącej do otworów w stopie. Kolejnym elementem jest kwadratowa maskownica stopy o szerokości 168 milimetrów, która służy do estetycznego zakrycia miejsca przytwierdzenia słupa do podłoża. Maskownica ma wewnątrz kwadratowy otwór dopasowany do wymiarów podpory. Od poszczególnych części odchodzą zielone linie pomocnicze z kropkami, prowadzące do podpisów: stopa montażowa, maskownica stopy oraz podpora. Wszystkie wymiary na schemacie są podane w milimetrach, a czyste, liniowe wykonanie rysunku podkreśla techniczny charakter dokumentacji produktu.

Wymiary podpór

• szerokość: 11,6 cm
• głębokość: 11,6 cm
• grubość ścianki 1,5 mm

• maskownica stopy: 16,8 cm

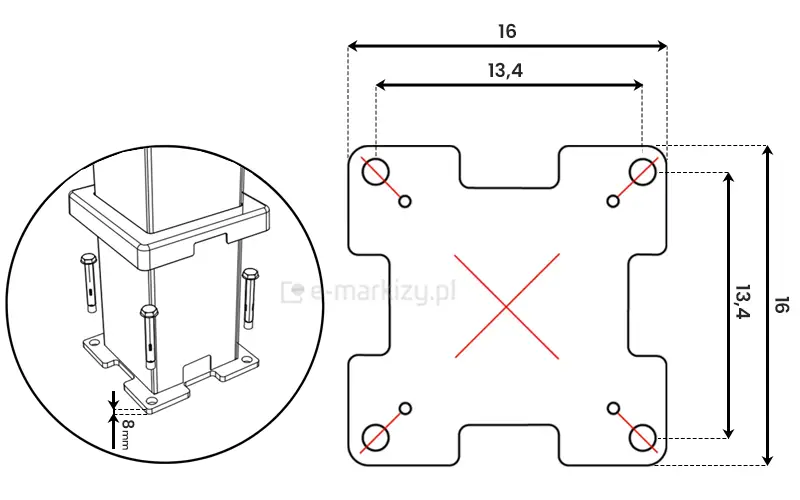

Rysunek techniczny na białym tle prezentuje szczegółowe parametry i schemat montażowy stopy pergoli Marlo Duo, skupiając się na rozstawie punktów mocujących. Po prawej stronie umieszczono rzut z góry stopy o charakterystycznym kształcie z wgłębieniami na każdym boku, przypominającym gruby krzyż. Na schemacie naniesiono precyzyjne linie wymiarowe: całkowita szerokość i wysokość stopy wynosi 16 centymetrów (oznaczone jako 16), natomiast osiowy rozstaw otworów montażowych w obu kierunkach to 13,4 centymetra (oznaczone jako 13,4). Cztery główne otwory montażowe w narożnikach zostały zaznaczone czerwonymi okręgami, a środek elementu wskazuje czerwony symbol krzyżyka. Dodatkowo przy każdym z głównych otworów widoczny jest mniejszy otwór pomocniczy. Po lewej stronie, wewnątrz czarnego okręgu, znajduje się wizualizacja izometryczna dolnej części słupa osadzonego w stopie. Pokazano tam sposób aplikacji czterech śrub kotwiących w narożne otwory. Na tym detalu zaznaczono również grubość samej podstawy stopy, która wynosi 8 milimetrów (oznaczone jako 8 mm). Powyżej stopy widoczna jest nasunięta na słup kwadratowa maskownica, przygotowana do opuszczenia i zakrycia elementów złącznych po zakończeniu montażu.

Stopa podpory

• podstawa nogi: 16 cm
• rozstaw otworów: 13,4 cm
• grubość podstawy nogi: 8 mm
