Pergola Marlo Przyścienna Pomiar i Dane techniczne

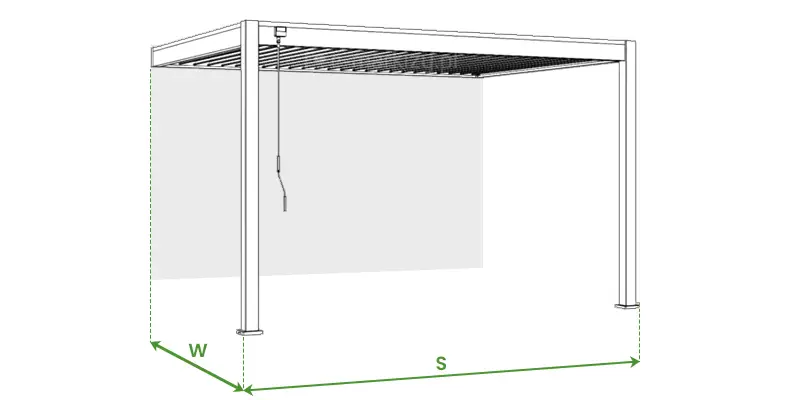

Rysunek techniczny Pergola Marlo Przyścienna Pomiar przedstawiający schemat wymiarowania przyściennej pergoli lamelowej Marlo, wykonany w formie czarnego szkicu liniowego na białym tle. Grafika prezentuje konstrukcję wspartą na dwóch frontowych słupach, z dachem zamontowanym jedną stroną do ściany budynku, co zaznaczono szarym polem w tle. Na schemacie naniesiono zielone strzałki pomocnicze określające kluczowe parametry produktu: litera „S” oznacza szerokość frontową pergoli mierzoną między zewnętrznymi krawędziami słupów, natomiast litera „W” określa wysięg, czyli głębokość konstrukcji od ściany do frontu. Na rysunku widoczna jest również korba sterująca umieszczona przy lewym słupie oraz lamele dachowe ustawione pod kątem, co obrazuje ażurowy charakter zadaszenia.

Pergola Marlo Przyścienna Pomiar

Szerokość S = 309cm lub 400cm
Wysięg W = 294cm

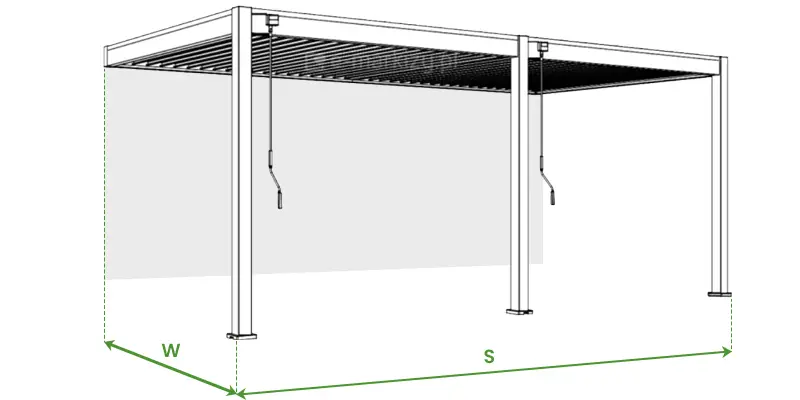

Grafika przedstawia schemat techniczny dwumodułowej pergoli tarasowej Marlo, przygotowany w celu instruktażu pomiaru szerokości i wysięgu konstrukcji. Rysunek liniowy ukazuje pergolę w wersji przyściennej, wspartą na trzech frontowych słupach, gdzie tylna część dachu przylega bezpośrednio do płaszczyzny ściany. Zadaszenie składa się z dwóch sekcji ruchomych lameli, a na przedniej belce zamontowane są dwa manualne mechanizmy korbowe do ich regulacji. Na schemacie naniesiono zielone linie pomocnicze z grotami strzałek oraz oznaczenia literowe: litera „S” definiuje całkowitą szerokość frontową konstrukcji mierzoną wzdłuż krawędzi zewnętrznych, natomiast litera „W” określa wysięg, czyli głębokość pergoli od ściany do zewnętrznej krawędzi słupa frontowego. Całość wykonana jest w formie przejrzystego rzutu aksonometrycznego na białym tle, ułatwiającego poprawną parametryzację produktu przed montażem.

Pomiar pergoli podwójnej

Szerokość S = 600cm
Wysięg W = 294cm

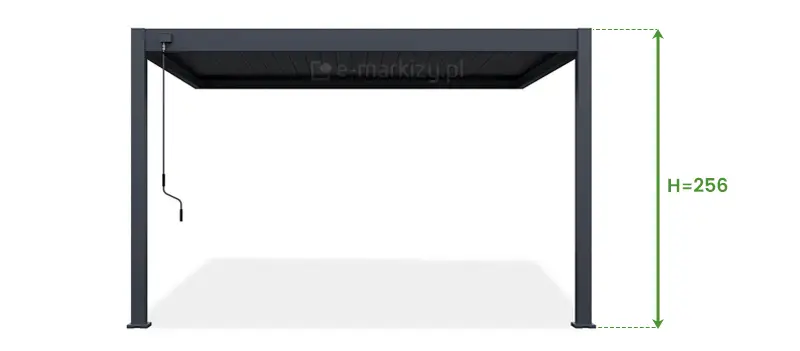

Zdjęcie stanowi schemat instruktażowy, prezentujący sposób pomiaru wysokości pergoli tarasowej Marlo w wersji przyściennej. Na rysunku przedstawiono widok z boku antracytowej konstrukcji, która z lewej strony przylega do ściany budynku, a z prawej oparta jest na pionowym słupie. Po prawej stronie grafiki umieszczono zieloną, dwustronną strzałkę pionową oraz oznaczenie tekstowe H=256, które definiuje całkowitą wysokość zewnętrzną konstrukcji mierzoną od podłoża do górnej krawędzi profilu dachowego. Pergola posiada płaski dach z zamkniętymi lamelami oraz widoczny na przednim profilu manualny mechanizm korbowy z drążkiem. Całość została przedstawiona w formie czytelnego rysunku technicznego na białym tle, służącego do poprawnej parametryzacji produktu przed zakupem.

Wysokość pergoli

Wysokość H = 256cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

Szczegółowe pomiary pergoli w wersji ściennej [mm]

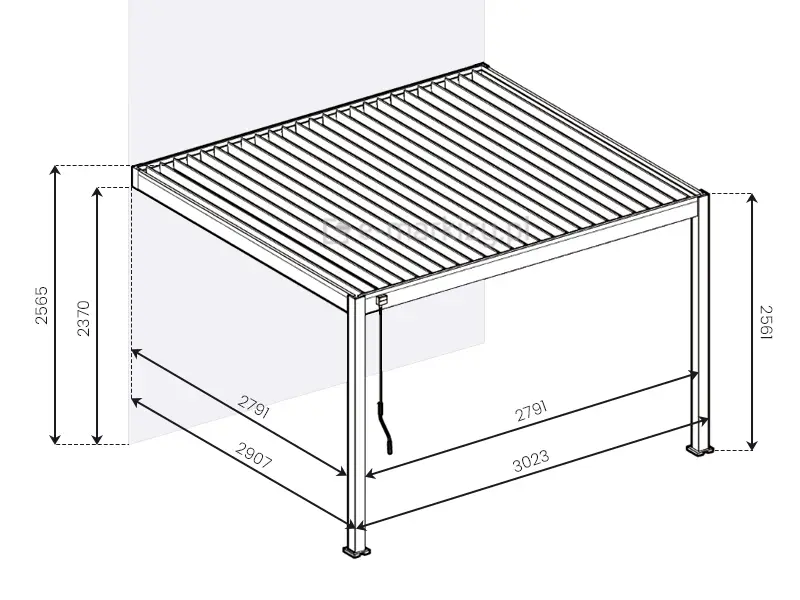

Grafika przedstawia szczegółowy schemat techniczny pergoli bioklimatycznej Marlo w wersji przyściennej o wymiarach nominalnych 3x3 metry, zawierający precyzyjne parametry podane w milimetrach. Rysunek liniowy w rzucie aksonometrycznym ukazuje aluminiową konstrukcję wspartą na dwóch frontowych słupach, z dachem lamelowym zamontowanym bezpośrednio do ściany budynku. Na schemacie naniesiono kluczowe wymiary: całkowita szerokość zewnętrzna frontu wynosi 3023 mm, natomiast szerokość w świetle między słupami to 2791 mm. Całkowity wysięg konstrukcji od ściany do zewnętrznej krawędzi słupa wynosi 2907 mm, a odległość w świetle od ściany do słupa to 2791 mm. Wysokość całkowita pergoli przy ścianie to 2565 mm, wysokość montażowa pod profilem nośnym wynosi 2370 mm, natomiast wysokość słupa frontowego wraz ze stopą montażową to 2561 mm. Na rysunku widoczny jest również manualny mechanizm korbowy do regulacji nachylenia lameli, a całość opracowano w przejrzystej formie na białym tle.
wymiar 3×3

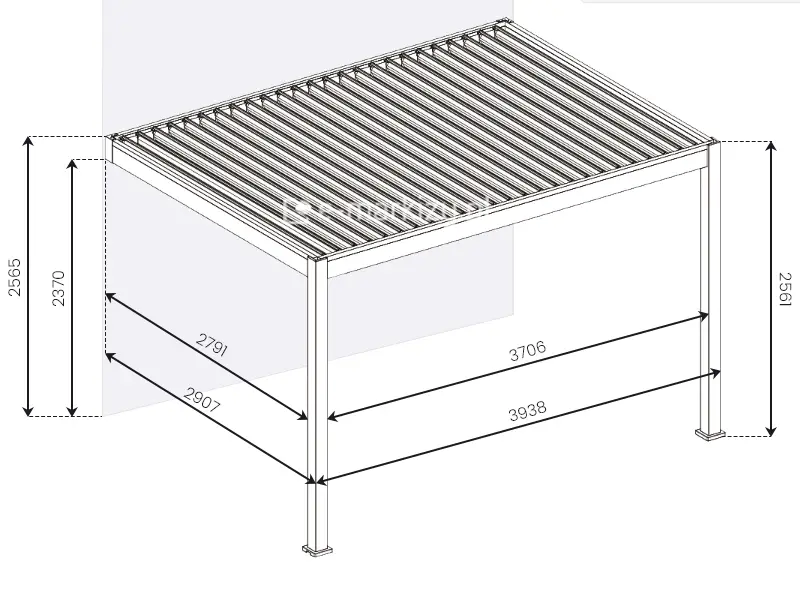

Grafika przedstawia szczegółowy schemat techniczny pergoli bioklimatycznej Marlo w wersji przyściennej o wymiarach nominalnych 4x3 metry, zawierający precyzyjne wartości liczbowe w milimetrach. Rysunek liniowy w rzucie aksonometrycznym ukazuje konstrukcję wspartą na dwóch frontowych słupach, z dachem lamelowym przylegającym do ściany budynku. Na schemacie zaznaczono kluczowe wymiary: całkowita szerokość zewnętrzna frontu wynosi 3938 mm, natomiast szerokość w świetle słupów to 3706 mm. Całkowity wysięg konstrukcji od ściany do zewnętrznej krawędzi słupa wynosi 2907 mm, przy czym odległość w świetle między ścianą a słupem to 2791 mm. Wysokość całkowita pergoli przy ścianie wynosi 2565 mm, wysokość montażowa pod profilem nośnym to 2370 mm, a wysokość słupa frontowego wraz ze stopą montażową to 2561 mm. Całość opracowana jest w czytelnej formie technicznej na białym tle, co umożliwia precyzyjne zaplanowanie montażu i ocenę przestrzeni potrzebnej pod zabudowę.
wymiar 4×3

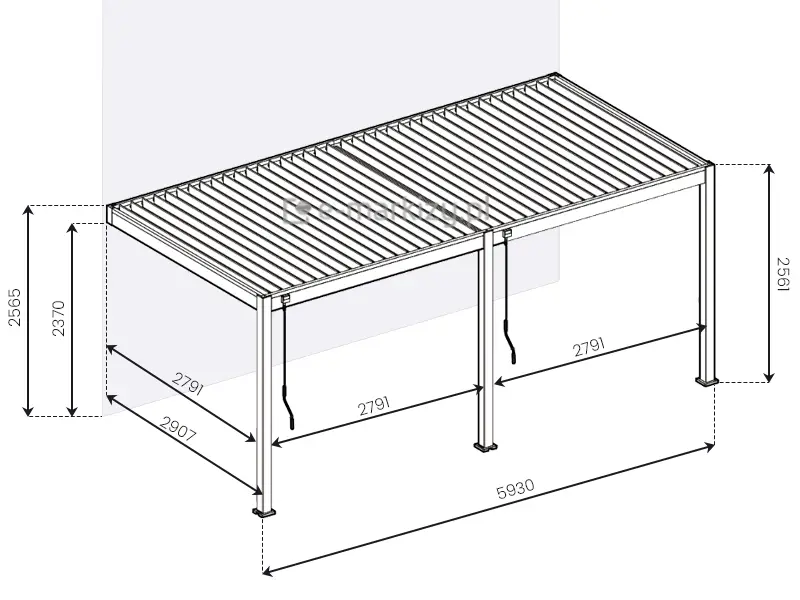

Grafika przedstawia szczegółowy schemat techniczny dwumodułowej pergoli bioklimatycznej Marlo w wersji przyściennej o długości blisko 6 metrów, zawierający dokładne parametry wymiarowe podane w milimetrach. Rysunek liniowy w rzucie aksonometrycznym ukazuje aluminiową konstrukcję wspartą na trzech frontowych słupach, z dachem lamelowym zamontowanym tylną krawędzią do ściany budynku. Na schemacie naniesiono kluczowe wymiary: całkowita szerokość zewnętrzna frontu wynosi 5930 mm, a wysięg od ściany do zewnętrznej krawędzi słupa to 2907 mm. Wysokość całkowita konstrukcji przy ścianie wynosi 2565 mm, wysokość montażowa pod profilem nośnym to 2370 mm, natomiast wysokość słupów frontowych wraz ze stopami montażowymi wynosi 2561 mm. Odległości w świetle między poszczególnymi słupami oraz między ścianą a linią słupów wynoszą 2791 mm. Na przedniej belce widoczne są dwa manualne mechanizmy korbowe służące do niezależnej regulacji obu sekcji dachu, a całość przedstawiona jest w czytelnej formie na białym tle.
wymiar 6×3

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

Pergola Marlo Przyścienna Dane techniczne

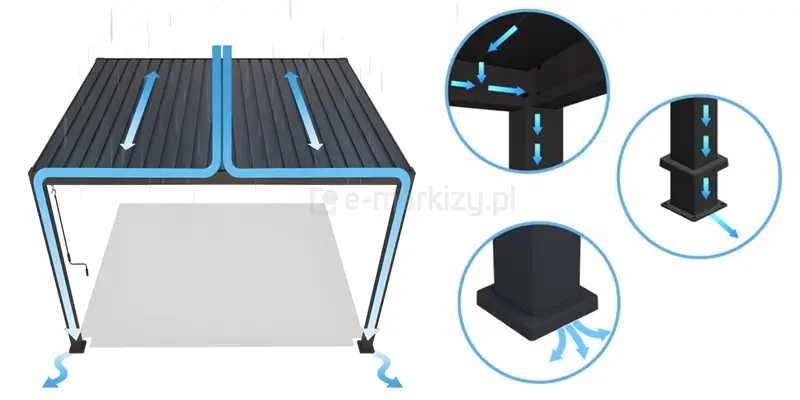

Wizualizacja techniczna prezentująca zintegrowany system odprowadzania wody w dwusekcyjnej pergoli Marlo. Główna grafika po lewej stronie pokazuje antracytową konstrukcję podczas opadów deszczu, gdzie za pomocą niebieskich linii i strzałek zilustrowano obieg wody: z dachu lamelowego woda spływa do wewnętrznych rynien obwodowych, a następnie jest kierowana do wnętrza pionowych słupów nośnych. Po prawej stronie znajdują się trzy koliste zbliżenia detali technicznych: górne pokazuje punkt styku rygla ze słupem, gdzie woda wpada do profilu pionowego; środkowe prezentuje przekrój stopy słupa z pionowym ruchem wody w dół; dolne ilustruje finalny etap, czyli wypływ wody na zewnątrz u podstawy pergoli. Całość schematu przygotowana jest na jasnym tle, w czytelny sposób wyjaśniając grawitacyjny sposób osuszania dachu i ochrony przestrzeni pod pergolą przed zalaniem.

Wbudowany system rynnowy

Pergola Marlo została wyposażona w zintegrowany system odprowadzania wody, który skutecznie usuwa deszczówkę z powierzchni dachu, nie dopuszczając do jej gromadzenia. Woda spływa z lameli do ukrytych kanałów rynnowych w obrzeżach konstrukcji, a następnie kierowana jest do wnętrza słupów podporowych. Tam, poprzez wewnętrzne przewody odpływowe, odprowadzana jest bezpośrednio na zewnątrz – przy podstawie pergoli.

Dzięki temu system działa całkowicie wewnątrz konstrukcji, bez widocznych rur czy otworów, co nie tylko zwiększa estetykę pergoli, ale też chroni elementy aluminiowe przed korozją. Takie rozwiązanie zapewnia skuteczne odwodnienie nawet przy intensywnych opadach i utrzymuje przestrzeń pod pergolą całkowicie suchą i komfortową.

Podczas montażu pergoli należy zachować niewielki spadek – około 0,5˚ (1 cm na każdy 1 metr długości) – aby zapewnić prawidłowe odprowadzanie wody deszczowej. Takie nachylenie zapobiega jej gromadzeniu się na dachu, zwiększając trwałość i niezawodność konstrukcji.



Ręczne sterowanie lamelami pergoli

Pergola Marlo w standardzie posiada manualny mechanizm obracania piórami lameli dachowych w zakresie do 135°. W przypadku wersji z podwójnym dachem, każdy sterowany jest niezależnie.

Za dopłatą dach bioklimatyczny może być sterowany automatycznie za pomocą pilota lub przełącznika.

Przekrój techniczny nowoczesnych lameli dachowych systemu Marlo, prezentujący konstrukcję i sposób łączenia poszczególnych elementów zadaszenia pergoli. Zdjęcie przedstawia szereg ułożonych poziomo, ciemnoszarych profili aluminiowych o matowym wykończeniu, z których jeden został wyróżniony jasnoniebieskim podświetleniem w celu ukazania detali budowy wewnętrznej. Widoczny profil posiada komorową strukturę z charakterystycznym wyprofilowaniem górnej powierzchni, która delikatnie opada, tworząc system odprowadzania wody. Na dolnej krawędzi lameli znajduje się zintegrowany kanał montażowy o obłym kształcie, służący do osadzenia mechanizmu obrotowego. Krawędzie profili są zaprojektowane w sposób umożliwiający ich wzajemne nachodzenie na siebie, co po zamknięciu tworzy szczelną i płaską powierzchnię dachu. Całość ukazana jest na neutralnym, jasnym tle, które podkreśla minimalistyczny i geometryczny design systemu.
Niewielka kwadratowa skrzyneczka zamocowana na konstrukcji pergoli o antracytowym kolorze pozwala na sprawne otwieranie i zamykanie lameli dachowych za pomocą korby.
Widok z dołu na detal mechanizmu obrotowego bioklimatycznych piór dachowych w mocno oświetlonej słońcem, antracytowej pergoli Marlo. Zdjęcie przedstawia fragment bocznej szyny prowadzącej, w której zamocowane są końce aluminiowych lamel. Lamele są ustawione pod ostrym kątem w pozycji otwartej, co pozwala na prześwit jasnego nieba i rozproszonego światła pomiędzy poszczególnymi profilami. Każde pióro dachowe posiada charakterystyczne wycięcie montażowe u nasady, umożliwiające jego rotację względem ramy nośnej. Konstrukcja wykonana jest z matowego aluminium w kolorze antracytowym, a na krawędzi dolnej ramy widoczna jest biała listwa zintegrowanego oświetlenia LED. W tle, poza zasięgiem ostrości, widoczne są zarysy zielonych drzew oraz jasna elewacja budynku.
Zbliżenie na konstrukcyjny węzeł łączący pionową podporę z poziomymi belkami ramy i systemem ruchomego dachu w antracytowej pergoli lamelowej Marlo. Zdjęcie wykonane z perspektywy żabiej ukazuje detal osadzenia narożnego słupa o kwadratowym przekroju, na którym spoczywają dwie prostopadłe belki nośne ramy. Powyżej ramy widoczne są spodnie części aluminiowych lamel dachowych, które są ustawione w pozycji zamkniętej, tworząc szczelną i jednolitą płaszczyznę, pod nimi widoczny biały pas oświetlenia LED. Całość konstrukcji jest wykończona w matowym, antracytowym kolorze, a na krawędziach belek ramy widoczne są jasne refleksy świetlne podkreślające krawędzie profili. W tle, w szczelinach między elementami konstrukcyjnymi, widoczne jest pogodne, jasnobłękitne niebo.

Podświetlenie RGB LED w pergoli Marlo

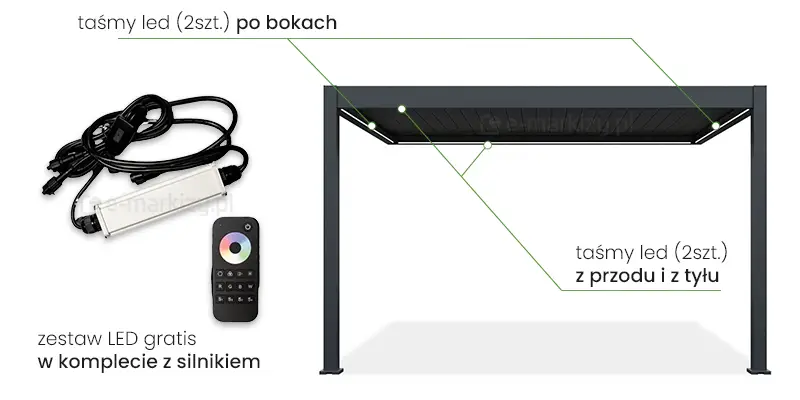

Rozmieszczenie taśm led na pergoli 2-podporowej

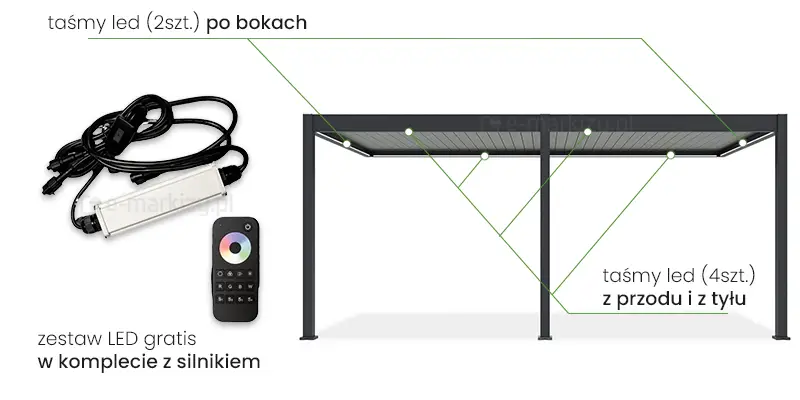

Rozmieszczenie taśm led na pergoli 3-podporowej
Grafika przedstawia szczegółowy przekrój techniczny pojedynczego lamela dachowego stosowanego w pergolach Marlo, zaprezentowany w formie trójwymiarowego renderu oraz rysunku schematycznego w powiększeniu. Po lewej stronie widoczny jest krótki fragment profilu w kolorze czarnym, o charakterystycznym, asymetrycznym kształcie z wyprofilowaną rynienką wzdłuż jednej z krawędzi, co służy do odprowadzania wody opadowej. Po prawej stronie, w zielonym okręgu, umieszczono biały schemat liniowy tego samego elementu z naniesionymi wymiarami w milimetrach. Zgodnie z rysunkiem, całkowita szerokość profilu lamela wynosi 171 mm, natomiast jego wysokość konstrukcyjna (grubość) to 30 mm. Profil jest pusty w środku, co zapewnia lekkość konstrukcji przy zachowaniu odpowiedniej sztywności. Pod grafiką znajduje się podpis tekstowy w języku polskim: Lamel dachowy.

Pojedynczy panel dachowy – wymiary

• szerokość: 16,9 / 17,1 cm
• głębokość: 3 cm

Rysunek techniczny przedstawia przekrój oraz widok izometryczny aluminiowej belki poprzecznej stosowanej w pergoli Marlo. Po lewej stronie widoczny jest trójwymiarowy model profilu w kolorze antracytowym, ukazujący jego wielokomorową strukturę wewnętrzną oraz zintegrowaną rynnę odprowadzającą wodę. Po prawej stronie, wewnątrz zielonego okręgu, umieszczono szczegółowy schemat konstrukcyjny z naniesionymi wymiarami zewnętrznymi. Całkowita wysokość profilu belki wynosi 195 mm, natomiast jego szerokość mierzona wraz z wypustem rynnowym to 75 mm. Rysunek techniczny precyzyjnie obrazuje sposób łączenia belki z mechanizmem ruchomych lameli zadaszenia, podkreślając funkcjonalność i masywność elementu nośnego konstrukcji.

Belka poprzeczna – wymiary

• szerokość: 19,5 cm
• głębokość: 7,5 cm

Rysunek techniczny w formie schematu złożeniowego przedstawia poszczególne komponenty podpory pergoli Marlo wraz z ich dokładnymi wymiarami. Centralnym elementem grafiki jest widok izometryczny aluminiowego profilu nogi (podpory) o kwadratowym przekroju, którego szerokość boku wynosi 116 mm, co zostało zaznaczone na dołączonym obok rzucie poprzecznym. Na dolnym końcu podpory widoczna jest stopa montażowa o szerokości 160 mm, przedstawiona zarówno w perspektywie, jak i na osobnym rzucie z góry, obrazującym cztery otwory na śruby kotwiące umieszczone w narożnikach. System montażowy uzupełniają cztery śruby montażowe oraz kwadratowa maskownica stopy o szerokości 168 mm, służąca do estetycznego ukrycia punktów mocowania do podłoża. Całość opracowana jest w czytelnej, liniowej stylistyce z zielonymi liniami pomocniczymi i polskim opisem komponentów, co pozwala na precyzyjne zrozumienie budowy i skali elementów konstrukcyjnych systemu Marlo.

Wymiary podpór

• szerokość: 11,6 cm
• głębokość: 11,6 cm
• grubość ścianki 1,5 mm

• maskownica stopy: 16,8 cm

Rysunek techniczny przedstawia szczegółowe wymiary i schemat montażowy stopy podpory pergoli Marlo. Głównym elementem grafiki jest rzut z góry stopy montażowej o charakterystycznym kształcie z wcięciami, której całkowita szerokość i długość wynosi 16 cm, natomiast osiowy rozstaw czterech otworów montażowych to 13,4 cm na 13,4 cm. Po lewej stronie, wewnątrz okręgu, umieszczono wizualizację izometryczną dolnej części słupa z nałożoną maskownicą, pokazującą sposób osadzenia konstrukcji na stopie oraz miejsca wprowadzenia czterech śrub kotwiących. Schematycznie zaznaczono osie otworów za pomocą czerwonych linii przecinających się w punkcie centralnym oraz mniejszych okręgów w narożnikach, co precyzyjnie określa geometrię elementu mocującego.

Stopa podpory

• podstawa nogi: 16 cm
• rozstaw otworów: 13,4 cm
• grubość podstawy nogi: 8 mm
