Pergola Marlo Wolnostojąca Pomiar i Dane techniczne

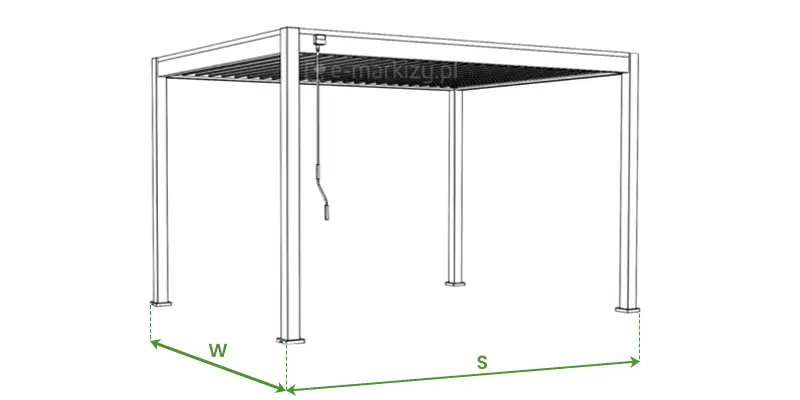

Grafika Pergola Marlo Wolnostojąca Pomiar przedstawia schemat techniczny wolnostojącej pergoli lamelowej Marlo, przygotowany jako instrukcja pomiaru szerokości i wysięgu konstrukcji. Rysunek liniowy ukazuje produkt w rzucie aksonometrycznym, wsparty na czterech pionowych słupach z dachem wypełnionym ruchomymi lamelami. Na schemacie naniesiono zielone linie pomocnicze z grotami strzałek oraz oznaczenia literowe: litera „S” określa całkowitą szerokość frontową pergoli mierzoną między zewnętrznymi krawędziami słupów, natomiast litera „W” definiuje wysięg, czyli głębokość konstrukcji. Na przedniej belce poprzecznej zaznaczono lokalizację manualnego mechanizmu korbowego służącego do regulacji kąta nachylenia lameli. Całość opracowana jest w przejrzystej formie na białym tle, co ułatwia użytkownikowi prawidłowe zwymiarowanie miejsca planowanego montażu.

Pergola Marlo Wolnostojąca Pomiar

Szerokość S = 309cm lub 400cm
Wysięg W = 309cm

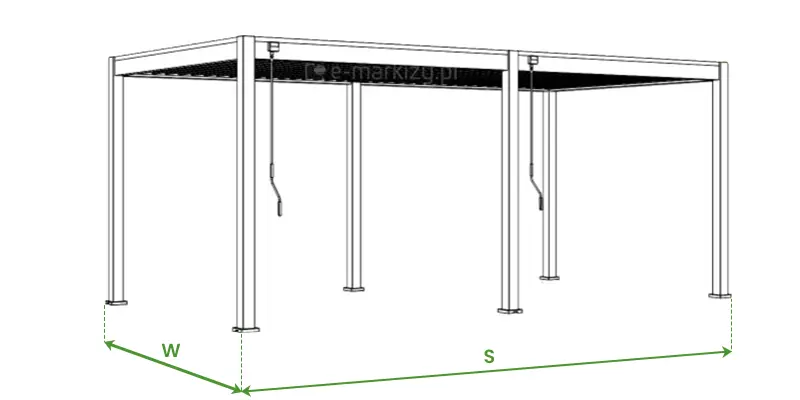

Rysunek techniczny w formie schematu liniowego przedstawia dwumodułową pergolę wolnostojącą Marlo w ujęciu izometrycznym, służący do zwymiarowania szerokości i wysięgu konstrukcji. Pergola posiada sześć pionowych podpór zakończonych stopami montażowymi oraz dwa niezależne systemy zadaszenia z ruchomymi lamelami sterowanymi ręcznie za pomocą dołączonych korb. Na schemacie naniesiono zielone linie wymiarowe z oznaczeniami literowymi: litera S określa całkowitą szerokość frontową konstrukcji mierzoną wzdłuż dłuższego boku z trzema parami słupów, natomiast litera W wskazuje głębokość (wysięg) pergoli mierzoną między skrajnymi słupami boku krótkiego. Całość prezentuje stabilną, symetryczną budowę systemu Marlo przeznaczonego do osłony dużych powierzchni tarasowych.

Pomiar pergoli podwójnej

Szerokość S = 600cm
Wysięg W = 309cm

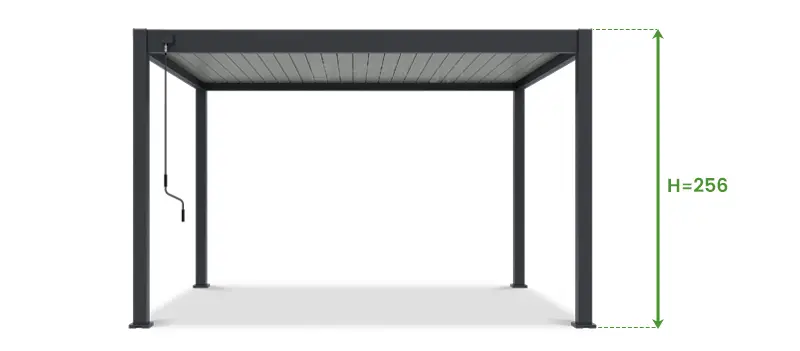

Rysunek techniczny przedstawiający wolnostojącą pergolę tarasową Marlo w kolorze antracytowym na białym tle, ukazujący wymiarowanie wysokości konstrukcji. Pergola opiera się na czterech solidnych pionowych słupach o kwadratowym przekroju, które są zwieńczone poziomymi belkami ramy dachowej. Zadaszenie składa się z równolegle ułożonych, jasnoszarych lameli tworzących płaską powierzchnię dachu. Po lewej stronie, przy przednim słupie, widoczna jest zamontowana korba ręczna służąca do regulacji kąta nachylenia lameli dachowych. Po prawej stronie grafiki znajduje się pionowa, zielona linia pomocnicza zakończona strzałkami, która wyznacza całkowitą wysokość konstrukcji od podłoża do górnej krawędzi ramy dachu. Obok linii umieszczono oznaczenie tekstowe w kolorze zielonym H równa się 256, wskazujące konkretny wymiar wysokości w centymetrach. Całość przedstawiona jest w rzucie frontowym z zachowaniem lekkiej perspektywy, co pozwala dostrzec głębię konstrukcji oraz stopy montażowe u podstawy każdego ze słupów.

Wysokość pergoli

Wysokość H = 256cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

Szczegółowe pomiary pergoli w wersji wolnostojącej [mm]

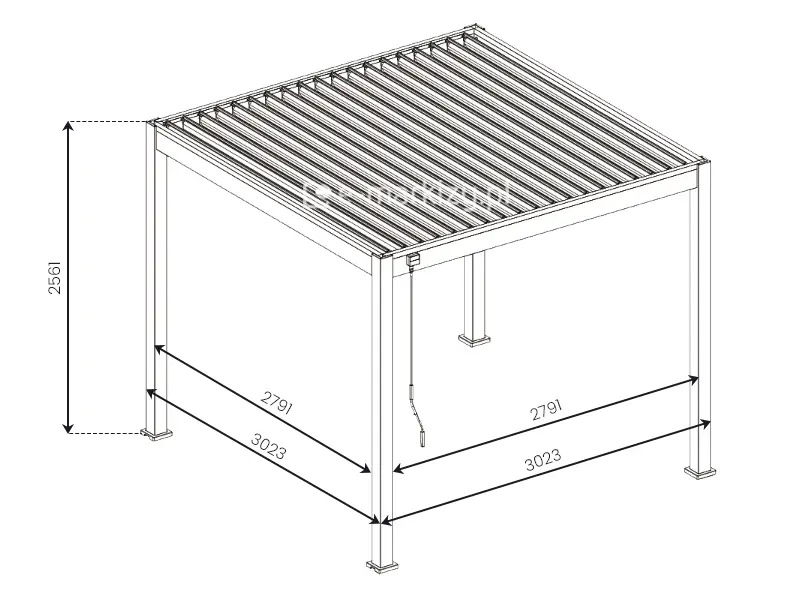

Rysunek techniczny przedstawia wymiary wolnostojącej, jednomodułowej pergoli lamelowej Marlo o kwadratowej podstawie. Konstrukcja wsparta jest na czterech pionowych słupach i posiada zadaszenie z ruchomymi lamelami sterowanymi ręcznie za pomocą korby. Na schemacie izometrycznym naniesiono precyzyjne wartości pomiarowe: całkowita wysokość pergoli wynosi 2561 mm, natomiast szerokość i głębokość mierzona po zewnętrznej krawędzi słupów to 3023 mm. Prześwit (szerokość światła przejścia) między wewnętrznymi krawędziami podpór wynosi 2791 mm dla każdego z boków. Cienkie linie wymiarowe ze strzałkami dokładnie definiują gabaryty zewnętrzne oraz rozstaw osiowy elementów nośnych tej wersji produktu.
wymiar 3×3

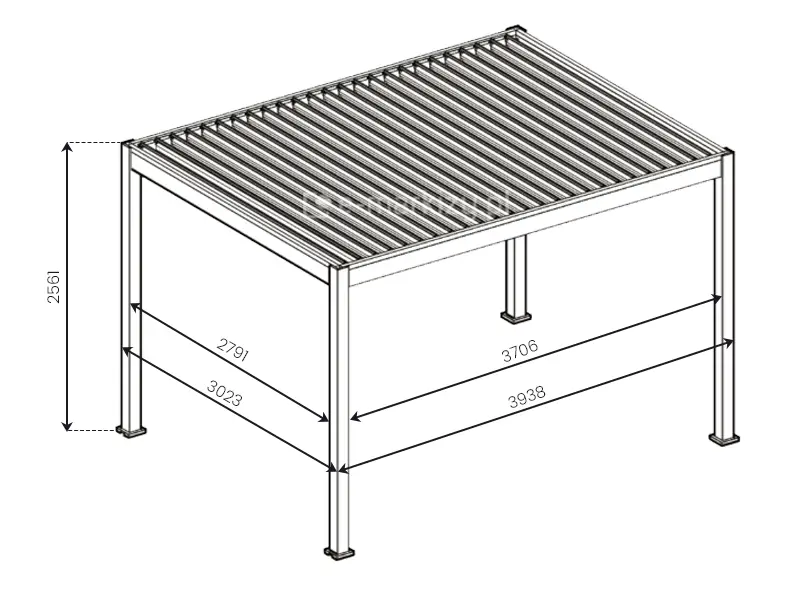

Rysunek techniczny przedstawia schemat zwymiarowania wolnostojącej, jednomodułowej pergoli lamelowej Marlo w ujęciu izometrycznym. Konstrukcja oparta jest na czterech pionowych słupach o kwadratowym przekroju, zwieńczonych ramą z ruchomymi lamelami zadaszenia. Na grafice naniesiono precyzyjne wartości w milimetrach: całkowita wysokość konstrukcji wynosi 2561 mm, szerokość frontowa mierzona po zewnętrznej krawędzi słupów to 3938 mm (z prześwitem między słupami wynoszącym 3706 mm), natomiast głębokość całkowita wynosi 3023 mm (przy świetle przejścia 2791 mm). Cienkie linie wymiarowe ze strzałkami dokładnie wskazują punkty pomiarowe, obrazując gabaryty zewnętrzne oraz rozstaw podpór tej wersji pergoli.
wymiar 4×3

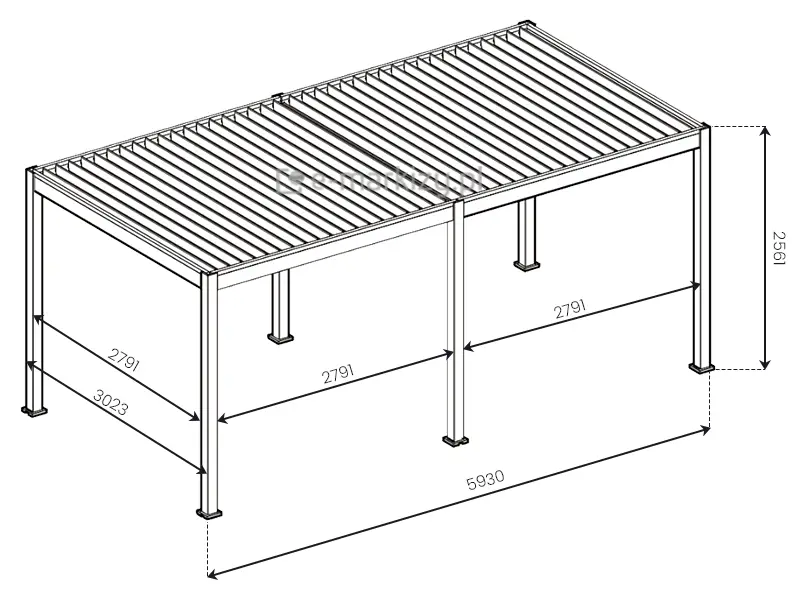

Rysunek techniczny przedstawia wolnostojącą pergolę lamelową Marlo o konstrukcji sześcionogowej w ujęciu izometrycznym, prezentujący szczegółowe wymiary zewnętrzne oraz rozstaw poszczególnych elementów. Konstrukcja składa się z dwóch połączonych modułów zadaszenia z ruchomymi lamelami, wspartych na sześciu pionowych słupach o kwadratowym przekroku, zakończonych stopami montażowymi. Całkowita szerokość frontowa pergoli wynosi 5930 mm, przy czym prześwit między skrajnymi a środkowymi słupami wzdłuż dłuższego boku wynosi po 2791 mm. Całkowita głębokość konstrukcji mierzona po zewnętrznej krawędzi słupów to 3023 mm, natomiast szerokość światła przejścia między słupami na boku krótszym wynosi 2791 mm. Całkowita wysokość konstrukcji od podłoża do górnej krawędzi ramy zadaszenia została określona na 2561 mm. Wszystkie wymiary na schemacie podane są w milimetrach, a strzałki precyzyjnie wskazują punkty pomiarowe od zewnętrznych krawędzi profili oraz osiowe rozmieszczenie podpór.
wymiar 6×3

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

Pergola Marlo Wolnostojąca Dane techniczne

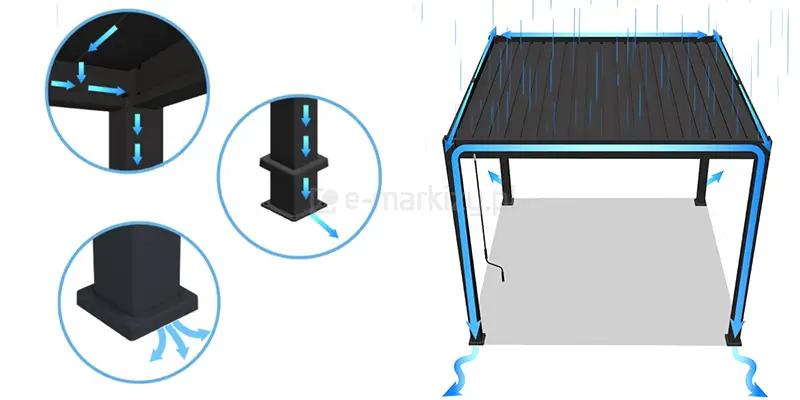

Grafika przedstawia schematyczny model systemu odprowadzania wody deszczowej w wolnostojącej pergoli tarasowej Marlo. Po prawej stronie widoczna jest cała konstrukcja w kolorze antracytowym z zamkniętym dachem lamelowym, na który padają krople deszczu, a niebieskie strzałki ilustrują przepływ wody z płaszczyzny dachu do rynien obwodowych ukrytych w belkach ramy, a następnie w dół przez wnętrze słupów nośnych. Po lewej stronie umieszczono trzy okrągłe zbliżenia detali technicznych: górne pokazuje połączenie belki z narożnikiem słupa, gdzie woda jest kierowana do pionowego profilu; środkowe obrazuje przepływ wody wewnątrz słupa powyżej stopy montażowej; dolne przedstawia ujście wody na poziomie gruntu, gdzie wypływa ona spod maskownicy stopy na zewnątrz. Całość ilustracji przygotowana jest w czytelnej formie technicznej na białym tle, wyjaśniając zasadę działania zintegrowanego systemu drenażu.

Wbudowany system rynnowy

Pergola Marlo została wyposażona w zintegrowany system odprowadzania wody, który skutecznie usuwa deszczówkę z powierzchni dachu, nie dopuszczając do jej gromadzenia. Woda spływa z lameli do ukrytych kanałów rynnowych w obrzeżach konstrukcji, a następnie kierowana jest do wnętrza słupów podporowych. Tam, poprzez wewnętrzne przewody odpływowe, odprowadzana jest bezpośrednio na zewnątrz – przy podstawie pergoli.

Dzięki temu system działa całkowicie wewnątrz konstrukcji, bez widocznych rur czy otworów, co nie tylko zwiększa estetykę pergoli, ale też chroni elementy aluminiowe przed korozją. Takie rozwiązanie zapewnia skuteczne odwodnienie nawet przy intensywnych opadach i utrzymuje przestrzeń pod pergolą całkowicie suchą i komfortową.

Podczas montażu pergoli należy zachować niewielki spadek – około 0,5˚ (1 cm na każdy 1 metr długości) – aby zapewnić prawidłowe odprowadzanie wody deszczowej. Takie nachylenie zapobiega jej gromadzeniu się na dachu, zwiększając trwałość i niezawodność konstrukcji.



Ręczne sterowanie lamelami pergoli

Pergola Marlo w standardzie posiada manualny mechanizm obracania piórami lameli dachowych w zakresie do 135°. W przypadku wersji z podwójnym dachem, każdy sterowany jest niezależnie.

Za dopłatą dach bioklimatyczny może być sterowany automatycznie za pomocą pilota lub przełącznika.

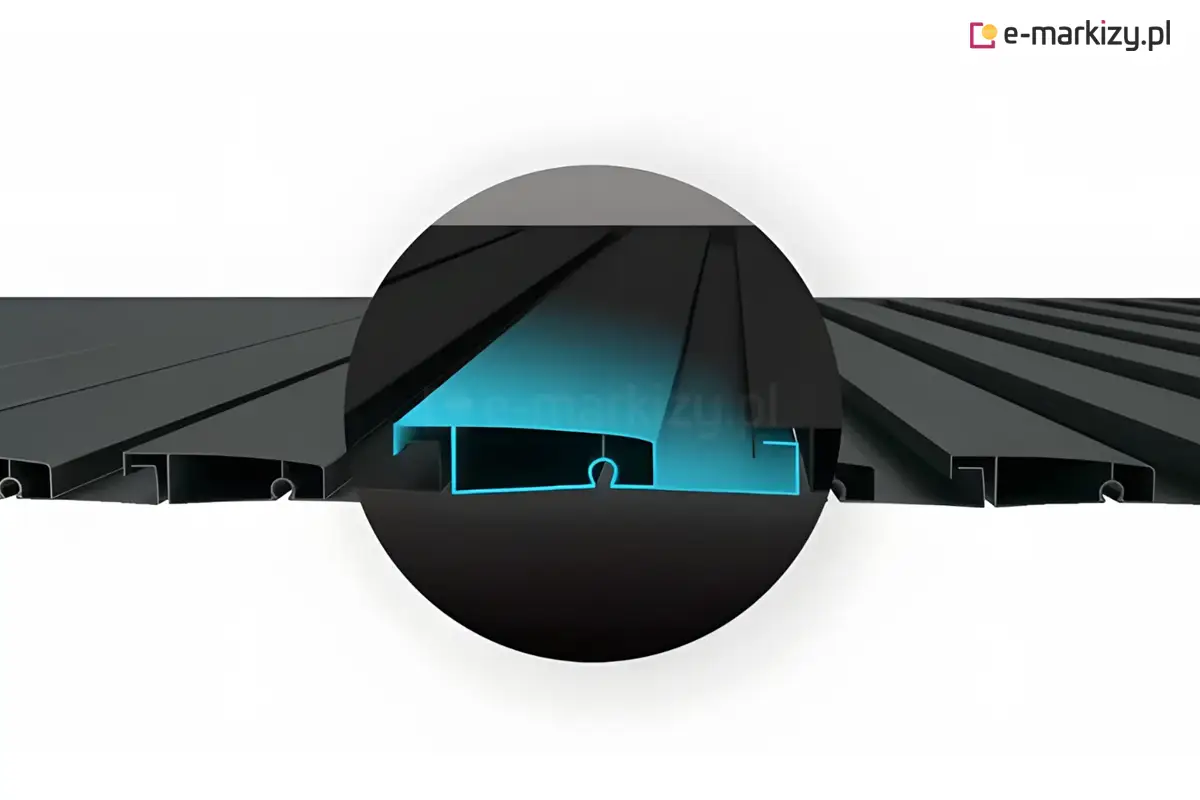

Przekrój techniczny nowoczesnych lameli dachowych systemu Marlo, prezentujący konstrukcję i sposób łączenia poszczególnych elementów zadaszenia pergoli. Zdjęcie przedstawia szereg ułożonych poziomo, ciemnoszarych profili aluminiowych o matowym wykończeniu, z których jeden został wyróżniony jasnoniebieskim podświetleniem w celu ukazania detali budowy wewnętrznej. Widoczny profil posiada komorową strukturę z charakterystycznym wyprofilowaniem górnej powierzchni, która delikatnie opada, tworząc system odprowadzania wody. Na dolnej krawędzi lameli znajduje się zintegrowany kanał montażowy o obłym kształcie, służący do osadzenia mechanizmu obrotowego. Krawędzie profili są zaprojektowane w sposób umożliwiający ich wzajemne nachodzenie na siebie, co po zamknięciu tworzy szczelną i płaską powierzchnię dachu. Całość ukazana jest na neutralnym, jasnym tle, które podkreśla minimalistyczny i geometryczny design systemu.
Niewielka kwadratowa skrzyneczka zamocowana na konstrukcji pergoli o antracytowym kolorze pozwala na sprawne otwieranie i zamykanie lameli dachowych za pomocą korby.

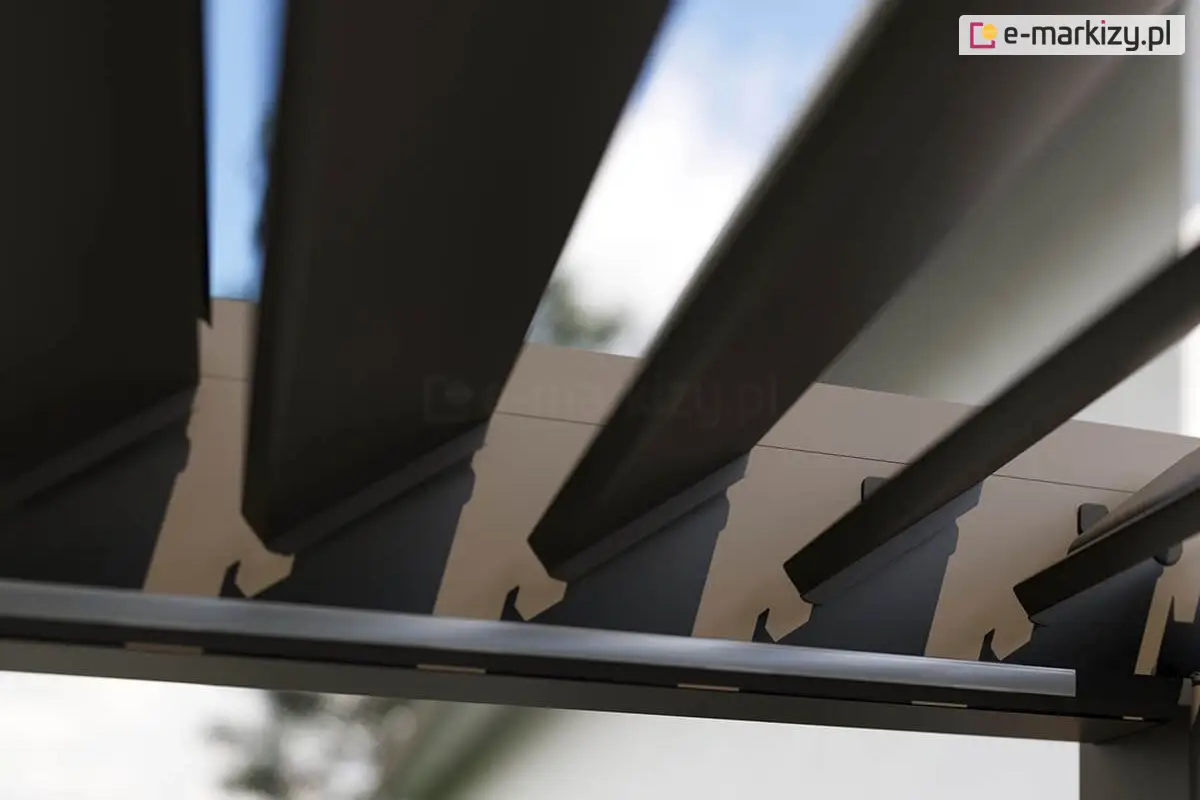

Widok z dołu na detal mechanizmu obrotowego bioklimatycznych piór dachowych w mocno oświetlonej słońcem, antracytowej pergoli Marlo. Zdjęcie przedstawia fragment bocznej szyny prowadzącej, w której zamocowane są końce aluminiowych lamel. Lamele są ustawione pod ostrym kątem w pozycji otwartej, co pozwala na prześwit jasnego nieba i rozproszonego światła pomiędzy poszczególnymi profilami. Każde pióro dachowe posiada charakterystyczne wycięcie montażowe u nasady, umożliwiające jego rotację względem ramy nośnej. Konstrukcja wykonana jest z matowego aluminium w kolorze antracytowym, a na krawędzi dolnej ramy widoczna jest biała listwa zintegrowanego oświetlenia LED. W tle, poza zasięgiem ostrości, widoczne są zarysy zielonych drzew oraz jasna elewacja budynku.

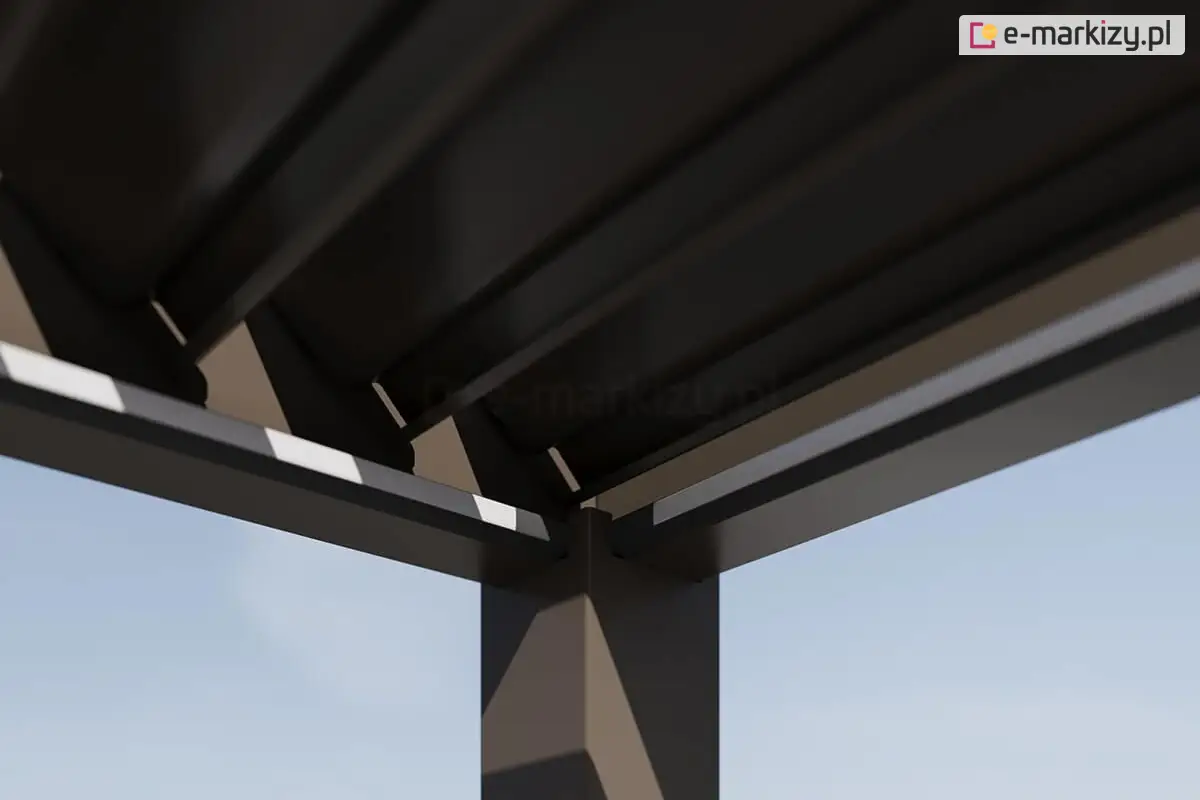

Zbliżenie na konstrukcyjny węzeł łączący pionową podporę z poziomymi belkami ramy i systemem ruchomego dachu w antracytowej pergoli lamelowej Marlo. Zdjęcie wykonane z perspektywy żabiej ukazuje detal osadzenia narożnego słupa o kwadratowym przekroju, na którym spoczywają dwie prostopadłe belki nośne ramy. Powyżej ramy widoczne są spodnie części aluminiowych lamel dachowych, które są ustawione w pozycji zamkniętej, tworząc szczelną i jednolitą płaszczyznę, pod nimi widoczny biały pas oświetlenia LED. Całość konstrukcji jest wykończona w matowym, antracytowym kolorze, a na krawędziach belek ramy widoczne są jasne refleksy świetlne podkreślające krawędzie profili. W tle, w szczelinach między elementami konstrukcyjnymi, widoczne jest pogodne, jasnobłękitne niebo.

Podświetlenie RGB LED w pergoli Marlo

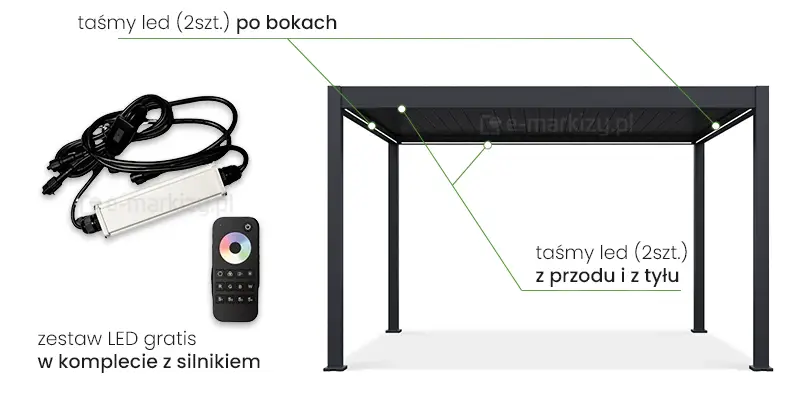

Schemat techniczny przedstawia system oświetlenia LED dedykowany dla jednomodułowej wersji pergoli wolnostojącej Marlo. Na antracytowej konstrukcji zaznaczono rozmieszczenie czterech taśm LED: po jednej na każdej z bocznych belek oraz po jednej na belce przedniej i tylnej. Obok wizualizacji pergoli widoczny jest osprzęt sterujący, składający się z zasilacza z okablowaniem typu plug-and-play oraz nowoczesnego pilota zdalnego sterowania z funkcją zmiany kolorów RGB. Opisy na grafice wskazują precyzyjnie miejsca montażu taśm i potwierdzają dostępność oświetlenia w zestawie z napędem elektrycznym.
Rozmieszczenie taśm led na pergoli 4-podporowej

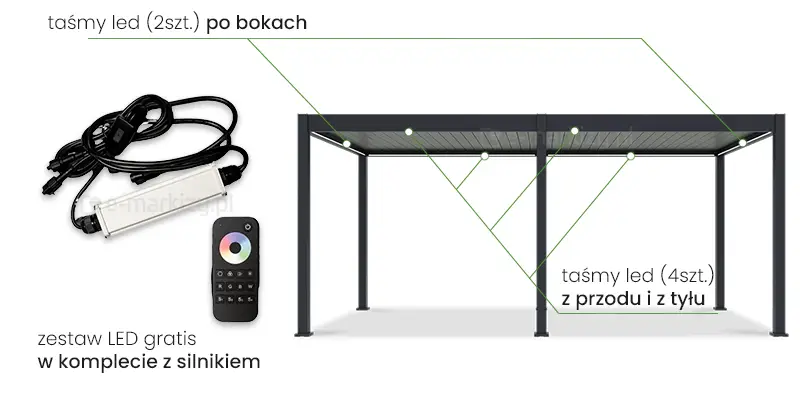

Grafika techniczna przedstawia schemat rozmieszczenia oświetlenia LED w dwumodułowej pergoli wolnostojącej Marlo oraz komponenty sterujące zestawem. Na wizualizacji pergoli w kolorze antracytowym zaznaczono za pomocą zielonych linii punkty montażowe taśm LED: dwie sztuki zlokalizowane są na bocznych belkach konstrukcji, natomiast cztery sztuki rozmieszczono wzdłuż przedniej i tylnej ramy zadaszenia. Po lewej stronie zdjęcia zaprezentowano elementy wyposażenia elektrycznego, w tym zasilacz w srebrnej obudowie z wyprowadzonym okablowaniem zakończonym hermetycznymi złączami oraz czarny, nowoczesny pilot zdalnego sterowania z kolorowym kołem wyboru barw (RGB) i przyciskami funkcyjnymi. Kompozycja zawiera podpisy w języku polskim wyjaśniające konfigurację oświetlenia oraz informację handlową, że zestaw LED dostarczany jest w komplecie z silnikiem.
Rozmieszczenie taśm led na pergoli 6-podporowej

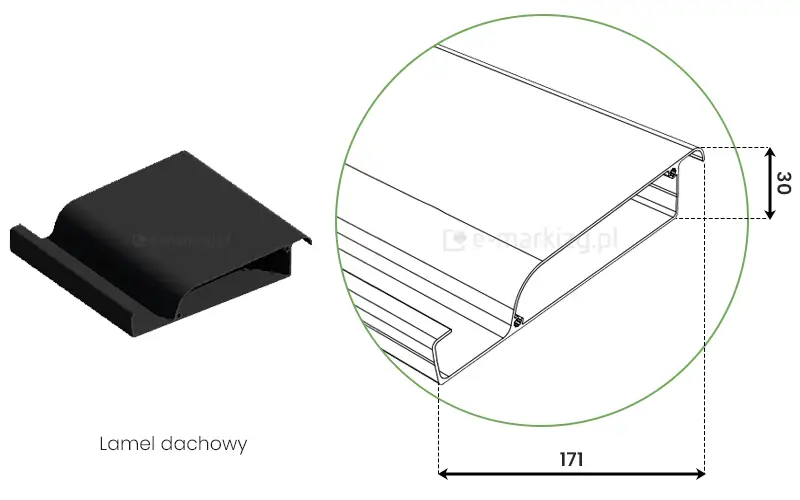

Grafika przedstawia szczegółowy przekrój techniczny pojedynczego lamela dachowego stosowanego w pergolach Marlo, zaprezentowany w formie trójwymiarowego renderu oraz rysunku schematycznego w powiększeniu. Po lewej stronie widoczny jest krótki fragment profilu w kolorze czarnym, o charakterystycznym, asymetrycznym kształcie z wyprofilowaną rynienką wzdłuż jednej z krawędzi, co służy do odprowadzania wody opadowej. Po prawej stronie, w zielonym okręgu, umieszczono biały schemat liniowy tego samego elementu z naniesionymi wymiarami w milimetrach. Zgodnie z rysunkiem, całkowita szerokość profilu lamela wynosi 171 mm, natomiast jego wysokość konstrukcyjna (grubość) to 30 mm. Profil jest pusty w środku, co zapewnia lekkość konstrukcji przy zachowaniu odpowiedniej sztywności. Pod grafiką znajduje się podpis tekstowy w języku polskim: Lamel dachowy.

Pojedynczy panel dachowy – wymiary

• szerokość: 16,9 / 17,1 cm
• głębokość: 3 cm

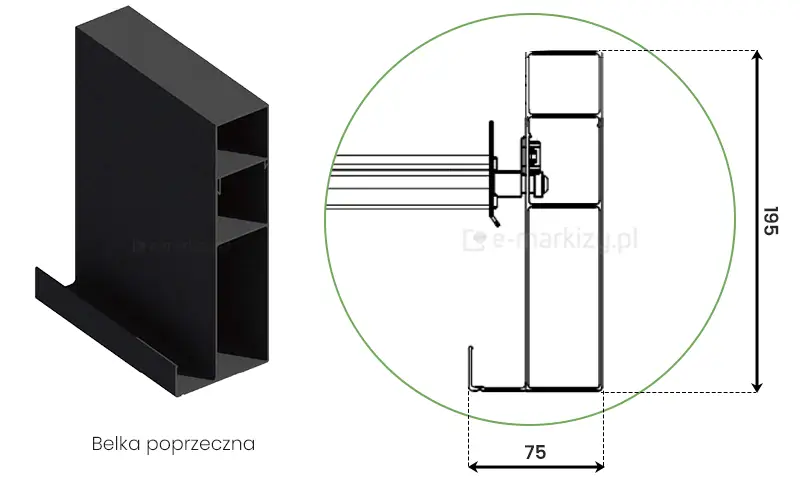

Rysunek techniczny przedstawia przekrój oraz widok izometryczny aluminiowej belki poprzecznej stosowanej w pergoli Marlo. Po lewej stronie widoczny jest trójwymiarowy model profilu w kolorze antracytowym, ukazujący jego wielokomorową strukturę wewnętrzną oraz zintegrowaną rynnę odprowadzającą wodę. Po prawej stronie, wewnątrz zielonego okręgu, umieszczono szczegółowy schemat konstrukcyjny z naniesionymi wymiarami zewnętrznymi. Całkowita wysokość profilu belki wynosi 195 mm, natomiast jego szerokość mierzona wraz z wypustem rynnowym to 75 mm. Rysunek techniczny precyzyjnie obrazuje sposób łączenia belki z mechanizmem ruchomych lameli zadaszenia, podkreślając funkcjonalność i masywność elementu nośnego konstrukcji.

Belka poprzeczna – wymiary

• szerokość: 19,5 cm
• głębokość: 7,5 cm

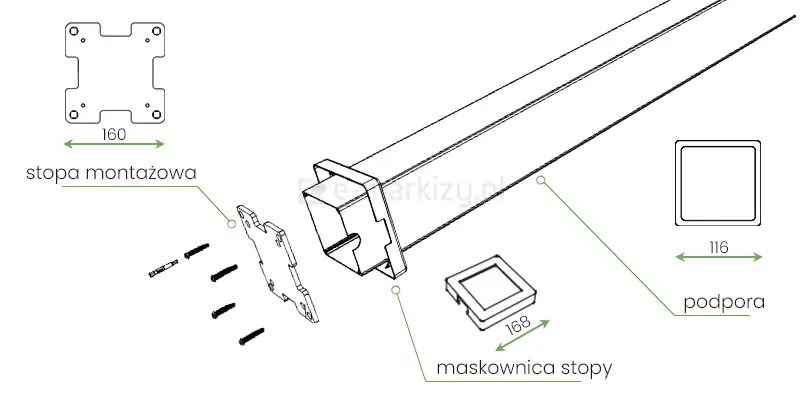

Rysunek techniczny w formie schematu złożeniowego przedstawia poszczególne komponenty podpory pergoli Marlo wraz z ich dokładnymi wymiarami. Centralnym elementem grafiki jest widok izometryczny aluminiowego profilu nogi (podpory) o kwadratowym przekroju, którego szerokość boku wynosi 116 mm, co zostało zaznaczone na dołączonym obok rzucie poprzecznym. Na dolnym końcu podpory widoczna jest stopa montażowa o szerokości 160 mm, przedstawiona zarówno w perspektywie, jak i na osobnym rzucie z góry, obrazującym cztery otwory na śruby kotwiące umieszczone w narożnikach. System montażowy uzupełniają cztery śruby montażowe oraz kwadratowa maskownica stopy o szerokości 168 mm, służąca do estetycznego ukrycia punktów mocowania do podłoża. Całość opracowana jest w czytelnej, liniowej stylistyce z zielonymi liniami pomocniczymi i polskim opisem komponentów, co pozwala na precyzyjne zrozumienie budowy i skali elementów konstrukcyjnych systemu Marlo.

Wymiary podpór

• szerokość: 11,6 cm
• głębokość: 11,6 cm
• grubość ścianki 1,5 mm

• maskownica stopy: 16,8 cm

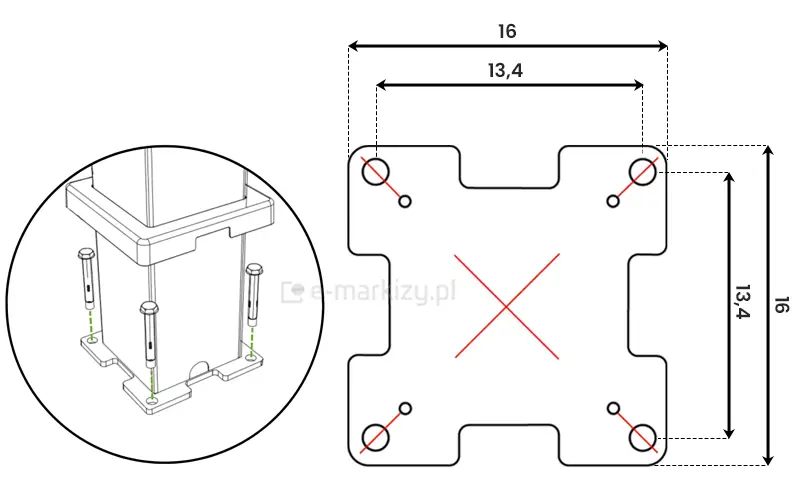

Rysunek techniczny przedstawia szczegółowe wymiary i schemat montażowy stopy podpory pergoli Marlo. Głównym elementem grafiki jest rzut z góry stopy montażowej o charakterystycznym kształcie z wcięciami, której całkowita szerokość i długość wynosi 16 cm, natomiast osiowy rozstaw czterech otworów montażowych to 13,4 cm na 13,4 cm. Po lewej stronie, wewnątrz okręgu, umieszczono wizualizację izometryczną dolnej części słupa z nałożoną maskownicą, pokazującą sposób osadzenia konstrukcji na stopie oraz miejsca wprowadzenia czterech śrub kotwiących. Schematycznie zaznaczono osie otworów za pomocą czerwonych linii przecinających się w punkcie centralnym oraz mniejszych okręgów w narożnikach, co precyzyjnie określa geometrię elementu mocującego.

Stopa podpory

• podstawa nogi: 16 cm
• rozstaw otworów: 13,4 cm
• grubość podstawy nogi: 8 mm
