Pergola Przyścienna SB400 Pomiar i Dane Techniczne

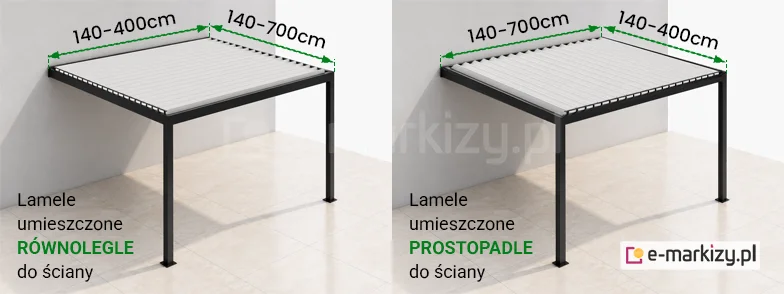

Wizualizacja techniczna prezentująca dwa alternatywne sposoby układu lamelek w dachu pergoli przyściennej SB400, przedstawiona na jasnym tle. Grafika składa się z dwóch trójwymiarowych modeli konstrukcji zamontowanych do białej ściany budynku nad jasną posadzką tarasową. Po lewej stronie ukazano wariant opisany jako „Lamele umieszczone RÓWNOLEGLE do ściany”. W tym układzie podłużne, białe lamele dachowe biegną wzdłuż elewacji, a zielone linie wymiarowe ze strzałkami wskazują zakres szerokości od ściany do frontu wynoszący 140–400 cm oraz zasięg boczny wynoszący 140–700 cm. Po prawej stronie przedstawiono wariant opisany jako „Lamele umieszczone PROSTOPADLE do ściany”. W tej konfiguracji białe lamele obrócone są o dziewięćdziesiąt stopni i skierowane są prostopadle do powierzchni elewacji, co zmienia układ wymiarów konstrukcji – odległość od ściany do frontowych słupów wynosi wówczas 140–700 cm, natomiast wymiar boczny mieści się w przedziale 140–400 cm. Obie pergole posiadają nowoczesną, aluminiową ramę nośną oraz dwa pionowe słupy podporowe w kolorze czarnym.

Pergola Przyścienna SB400 – Pomiar

Wymiarowanie pergoli różni się w zależności od ułożenia lameli dachowych – równolegle lub prostopadle do ściany

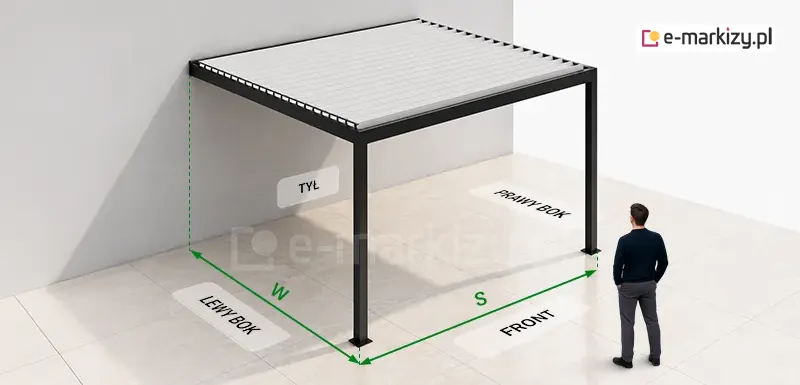

Pergola Przyścienna SB400 Pomiar - Pergola składa się z solidnej ramy wykonanej z czarnych profili aluminiowych oraz zadaszenia zbudowanego z ruchomych, zorientowanych poziomo lameli, które tworzą szczelną i jednolitą płaszczyznę. Konstrukcja jest zamontowana bezpośrednio do ściany budynku, która stanowi tło dla tylnej części pergoli, natomiast z przodu opiera się na dwóch pionowych słupach nośnych, przykręconych do podłoża za pomocą stóp montażowych. Na grafice zaznaczono dwa kluczowe wymiary konstrukcyjne za pomocą zielonych linii wymiarowych z grotami: litera W wskazuje głębokość pergoli, mierzoną od ściany w głąb konstrukcji, natomiast litera S oznacza szerokość pergoli, mierzoną wzdłuż linii frontu między dwoma słupami nośnymi. W prawej części kadru widoczna jest sylwetka dorosłego mężczyzny w ciemnym swetrze i szarych spodniach, która została umieszczona w celu zobrazowania skali wielkości pergoli w stosunku do człowieka. Poszczególne elementy otoczenia zostały opisane polskimi etykietami tekstowymi, takimi jak tył, lewy bok, prawy bok oraz front, co pozwala na precyzyjną orientację w przestrzeni konstrukcyjnej pergoli. Całość wizualizacji została przygotowana w technice 3D, z wyraźnym zaakcentowaniem kątów prostych oraz czystych linii projektowych, co podkreśla nowoczesny charakter produktu i jego funkcjonalność jako systemu zadaszenia tarasowego.

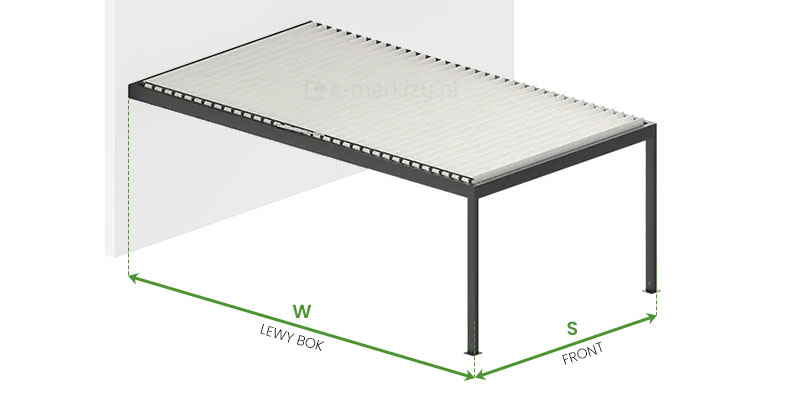

Lamele SB400 ułożone równolegle – Pomiar

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

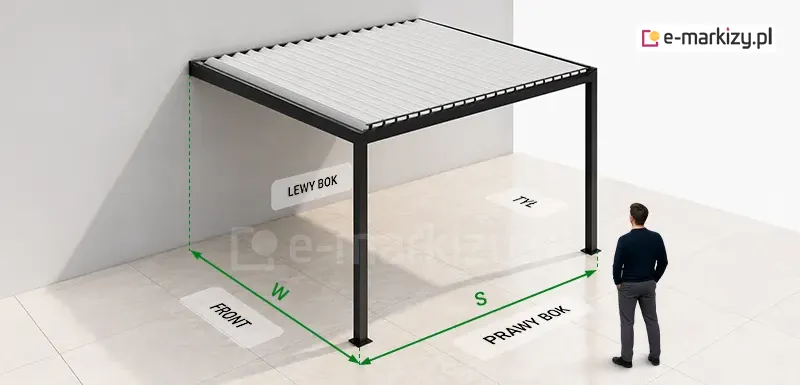

Ilustracja techniczna przedstawiająca schemat pomiarowy pergoli przyściennej model SB400, ukazująca konstrukcję w ujęciu perspektywicznym. System składa się z aluminiowej ramy w kolorze antracytowym oraz zadaszenia wykonanego z aluminiowych paneli ułożonych w regularne, równoległe pasy, co nadaje całości nowoczesny wygląd. Pergola przymocowana jest bezpośrednio do gładkiej, jasnej ściany budynku jedną stroną, natomiast z przeciwnej strony wspiera się na dwóch pionowych słupach o przekroju kwadratowym. Na grafice zaznaczono główne parametry wymiarowe za pomocą zielonych linii pomocniczych: oznaczenie W odnosi się do szerokości konstrukcji mierzonej wzdłuż ściany budynku, natomiast oznaczenie S wskazuje głębokość (wysięg) pergoli, czyli odległość od ściany do czoła konstrukcji. Na obrazie widoczne są również opisy określające orientację przestrzenną poszczególnych elementów: lewy bok przyścienny, prawy bok, front oraz tył przylegający do ściany. Dla lepszego zobrazowania skali urządzenia obok konstrukcji stoi postać mężczyzny, co pozwala na wizualną ocenę gabarytów i wysokości pergoli w odniesieniu do typowej sylwetki człowieka. Całość stanowi czytelny instruktaż przygotowawczy dla użytkowników planujących montaż systemu zadaszenia tarasu.

Lamele SB400 ułożone prostopadle – Pomiar

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

Widok techniczny ściany bocznej pergoli SB400 przedstawiony na schemacie ilustruje sposób definiowania wysokości konstrukcji oraz jej poszczególnych elementów składowych. Po lewej stronie grafiki znajduje się oznaczenie H1, które wskazuje na wysokość słupa podporowego mierzoną od podłoża do dolnej krawędzi belki nośnej dachu. W centralnej oraz prawej części schematu widoczne są dwa kolejne parametry wysokościowe, gdzie H oznacza całkowitą wysokość pergoli od poziomu posadzki do górnej krawędzi ramy dachowej, natomiast HL wyznacza całkowitą wysokość konstrukcji uwzględniającą otarte lamele oraz cięgno lameli znajdujące się na boku dachu. Całość prezentuje minimalistyczną, aluminiową strukturę pergoli przyściennej z czytelnym zestawieniem kluczowych wymiarów niezbędnych do poprawnego zaprojektowania i montażu systemu w miejscu przeznaczenia.

Wysokość pergoli

Wysokość w świetle standard H1=280cm
Wysokość całkowita (wraz z otwartymi lamelami, napędem, mechanizmem obrotu) HL=314cm
Wysokość konstrukcji stałej H=301cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

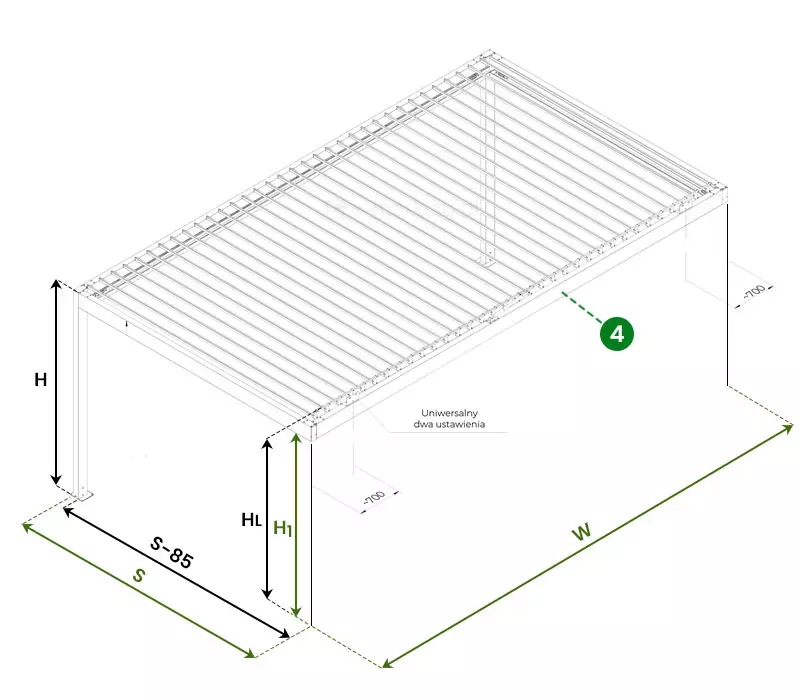

Rysunek techniczny w ujęciu izometrycznym przedstawia szczegółową konfigurację montażową pergoli lamelowej SB400 z uwzględnieniem kluczowych parametrów wymiarowych. Schemat prezentuje konstrukcję przyścienną, na której oznaczono szerokość całkowitą W oraz szerokość z uwzględnieniem odsunięcia W-150, a także głębokość konstrukcji S i jej wartość pomniejszoną S-170. Dodatkowo wyszczególniono wysokości: całkowitą H, wysokość słupa podporowego H1 oraz wysokość konstrukcyjną HL. Na górnej ramie pergoli zaznaczono lokalizację punktu montażowego nr 2 wraz z naniesionymi wymiarami odsunięć wynoszącymi 500 jednostek, co pozwala na precyzyjne dopasowanie i zwymiarowanie instalacji w miejscu przeznaczenia.
Pomiar przy montażu do belki poprzecznej (2-tył)

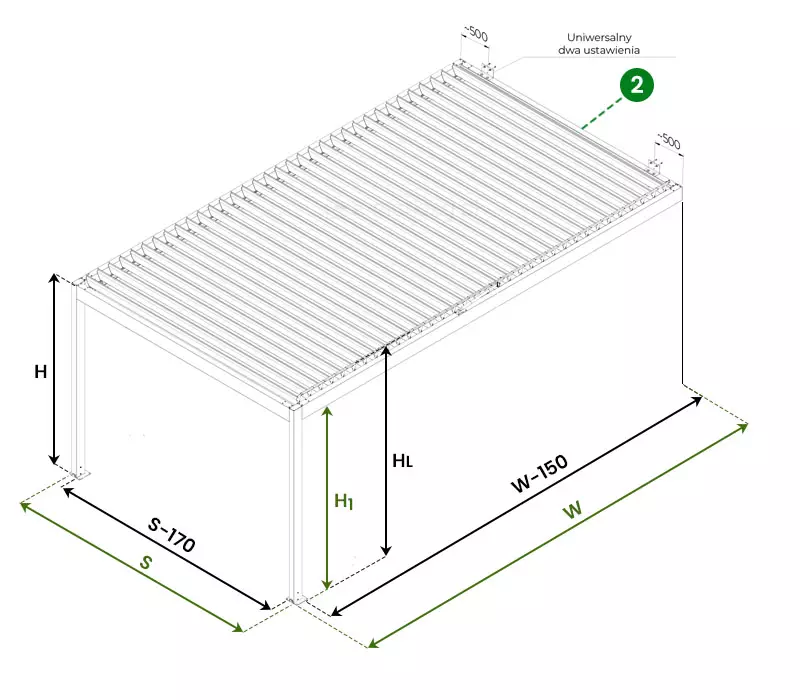

Rysunek techniczny w formie aksonometrycznej przedstawia szczegółową strukturę pergoli lamelowej SB400 z zaznaczonymi kluczowymi wymiarami montażowymi. Schemat ukazuje konstrukcję przyścienną, na której naniesiono oznaczenia literowe określające parametry wysokościowe oraz szerokościowe systemu, w tym wysokość całkowitą H, wysokość słupa podporowego H1 oraz wysokości pomocnicze HL. Dodatkowo wyszczególniono głębokość konstrukcji za pomocą oznaczeń S oraz S-85, a także szerokość całkowitą oznaczoną literą W. Grafika wskazuje również na uniwersalność konfiguracji poprzez oznaczenie dwóch możliwych ustawień oraz lokalizację punktu montażowego nr 4 wraz z naniesionymi wymiarami odsunięć wynoszącymi 700 jednostek, co pozwala na precyzyjne zwymiarowanie instalacji w przestrzeni tarasowej.
Pomiar przy montażu do belki wzdłużnej (4-napędowa)

Dane Techniczne Pergoli SB400

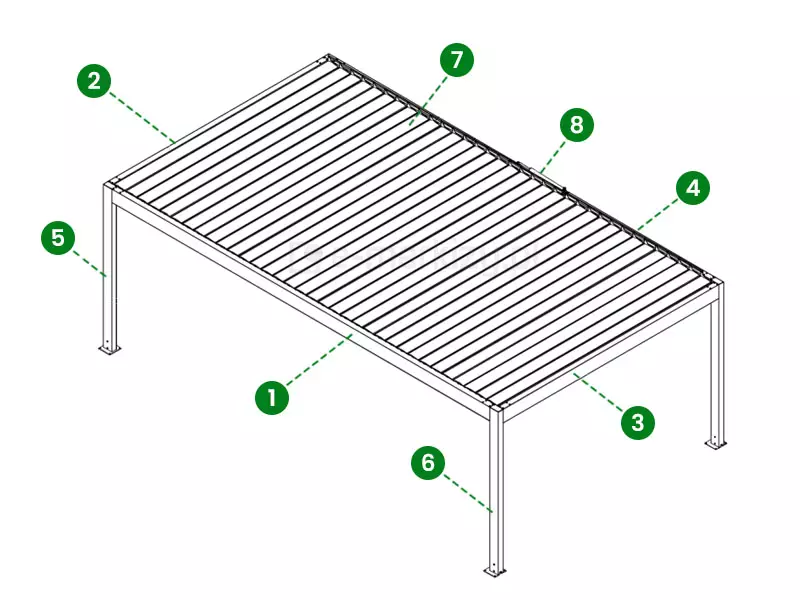

Rysunek techniczny przedstawia aksonometryczny model konstrukcyjny pergoli lamelowej SB400 z naniesionymi punktami referencyjnymi służącymi do identyfikacji poszczególnych komponentów systemu. Na grafice uwidoczniono szkielet pergoli z dachem lamelowym oraz pionowymi słupami podporowymi, gdzie cyfry od 1 do 8 wskazują na kluczowe elementy konstrukcyjne, takie jak belki ramy dachowej, słupy nośne oraz mechanizmy sterujące pracą przesłon. Całość schematu stanowi przejrzystą mapę budowy pergoli, ułatwiającą zrozumienie wzajemnego powiązania głównych podzespołów tworzących finalną konstrukcję.

Komponenty pergoli SB400 Aluprof

Na przykładzie wersji wolnostojącej:

1. Belka wzdłużna (łożyskowa)
2. Belka poprzeczna (tył)
3. Belka poprzeczna przód
4. Belka wzdłużna (napędowa)
5. Słup tylny
6. Słup przedni (z odwodnieniem)
7. Pióro
8. Silnik liniowy

Rysunek techniczny przedstawiający szczegółowe przekroje trzech głównych profili aluminiowych pergoli SB400 marki Selt z podaniem ich wymiarów w milimetrach. Pierwszy schemat od lewej obrazuje profil słupa o przekroju prostokątnym o wymiarach 85 mm na 150 mm z widocznymi wewnętrznymi wypustkami usztywniającymi. Środkowy rysunek przedstawia profil belki o wymiarach 85 mm na 212 mm, składający się z większej komory górnej oraz mniejszej komory dolnej. Trzeci schemat prezentuje profil pióra (lameli) o opływowym, aerodynamicznym kształcie i szerokości 215,8 mm oraz wysokości 39,8 mm, z zaznaczonym promieniem zaokrąglenia rynienki bocznej R18. Dokumentacja ma charakter inżynieryjny, pozwalając na dokładną analizę gabarytów i struktury wewnętrznej kluczowych elementów nośnych oraz wypełniających systemu zadaszenia.

Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej
• profil pióra/lamela

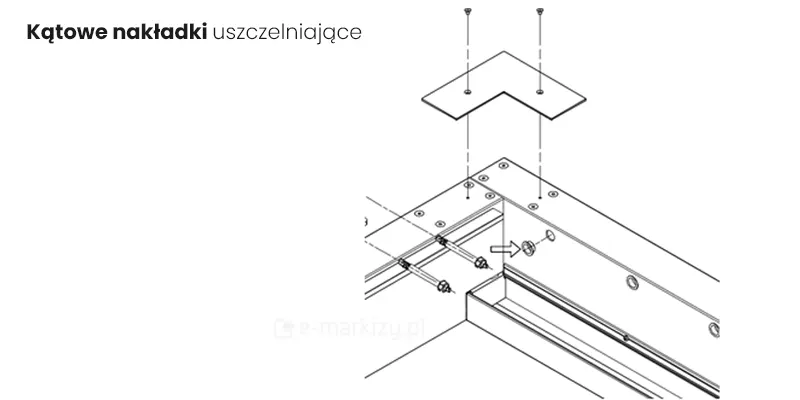

Rysunek techniczny o charakterze montażowym przedstawiający detal wykończenia narożnika pergoli SB400 marki Selt. Schemat liniowy obrazuje montaż kątowej nakładki uszczelniającej, która jest mocowana od góry na styku dwóch belek konstrukcyjnych ramy za pomocą dwóch śrub. Wewnątrz profilu ramy widoczna jest zintegrowana rynna odprowadzająca wodę oraz system otworów montażowych z uszczelkami. Grafika zawiera podpisy techniczne i strzałki wskazujące kierunek instalacji poszczególnych komponentów, co służy jako instrukcja prawidłowego uszczelnienia górnych połączeń konstrukcji chroniącego przed przeciekaniem wody do wnętrza profili.

Kątowe nakładki uszczelniające

Zaślepki prostokątne słupów zastąpiono kątowymi nakładkami od góry belek (słupy wydłużone do góry belek).

Zmiana ma na względzie doszczelnienie krawędzi na łączeniu belek.

Stopy pergoli – przekroje

W zależności od konfiguracji, podpory pergoli wyposażone są w różne marki montażowe. Na indywidualne życzenie klienta każda podpora może być wyposażona w wybrany typ stopy montażowej.

Na stronie przedstawione są wyłącznie narożne typy marek. W przypadku zastosowania dodatkowej podpory, dostępne są inne typy z obwodem wokół całej podpory.

Rysunek techniczny przedstawia szczegółowe wymiary oraz rozstaw otworów montażowych dla stóp narożnych typu A oraz C, dedykowanych dla pergoli SB400 marki Selt. Obie stopy posiadają prostokątną podstawę o wymiarach zewnętrznych 200 mm na 142,5 mm, w której rozmieszczone zostały otwory montażowe o średnicy 14,2 mm. W centralnej części każdej ze stóp zlokalizowany jest profil konstrukcyjny słupa, którego pozycję względem krawędzi podstawy określają precyzyjne odległości montażowe wynoszące 20 mm od bocznej krawędzi oraz 107,5 mm pomiędzy osiami otworów kotwiących, przy czym odległość od krawędzi dolnej do osi otworów wynosi 15 mm. Różnica między przedstawionymi elementami polega na lustrzanym odbiciu rozmieszczenia profilu słupa względem otworów montażowych w podstawie, co umożliwia dopasowanie stopy do konkretnego narożnika konstrukcji pergoli SB400.
Stopy bez odpływów
Schemat przedstawia parametry techniczne stóp narożnych typu G oraz I, wyposażonych w zintegrowany system odpływu wody, przeznaczonych do montażu pergoli SB400 firmy Selt. Podstawa każdej stopy ma wymiary 200 mm na 142,5 mm i posiada cztery otwory montażowe o średnicy 14,2 mm, rozmieszczone w odległości 15 mm od zewnętrznych krawędzi. Centralny profil słupa jest osadzony w sposób umożliwiający sprawne odprowadzanie wody, przy czym rozstaw między skrajnymi osiami otworów montażowych wynosi 112,5 mm. Dokumentacja techniczna prezentuje układ lustrzany obu typów stóp, co pozwala na precyzyjną instalację systemu odpływowego w odpowiednich punktach konstrukcyjnych pergoli SB400, zapewniając stabilność oraz funkcjonalność zadaszenia.
Stopy z odpływem

Sposób montażu pergoli

Pergola ścienna może być zamontowana z lamelami ułożonymi równolegle lub prostopadle do budynku

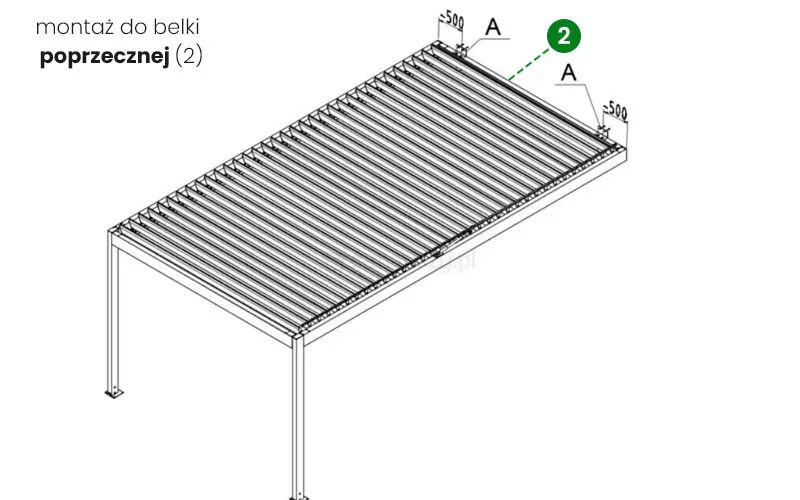

Rysunek techniczny w formie schematu izometrycznego przedstawiający sposób montażu dachu pergoli lamelowej SB400 do belki poprzecznej. Konstrukcja dachu składa się z licznych, równolegle ułożonych lameli osadzonych w prostokątnej ramie, która z jednej strony wsparta jest na dwóch pionowych słupach, a z drugiej przygotowana do zamocowania ściennego. Kluczowe punkty montażowe zostały oznaczone literą A oraz cyfrą 2 w zielonym kole, wskazując na specjalne uchwyty mocujące umieszczone w odstępach 500 mm od krawędzi bocznych. Schemat jest wykonany czarną linią na białym tle, zawiera napisy techniczne w lewym górnym rogu: „montaż do belki poprzecznej (2)” oraz precyzyjne linie wymiarowe określające rozstaw elementów złącznych. Całość obrazuje inżynieryjne rozwiązanie instalacji równoległej, pozwalające na stabilne połączenie zadaszenia z istniejącą strukturą budynku.
A. Montaż do belki poprzecznej (2-tył)

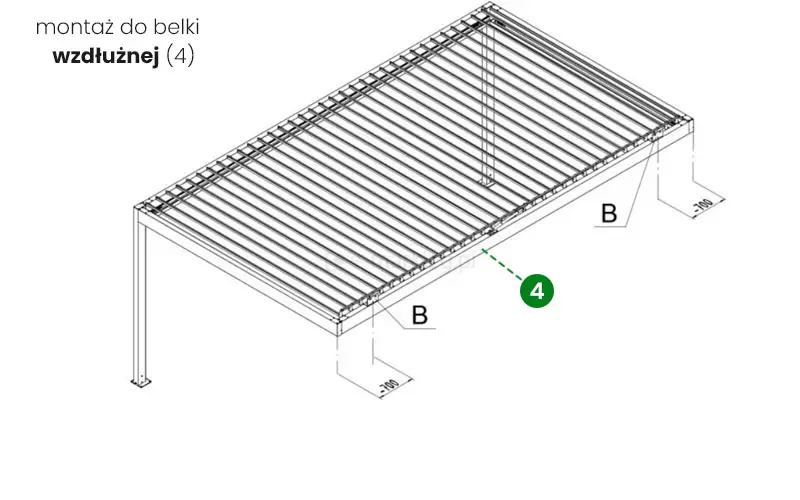

Rysunek techniczny w formie schematu izometrycznego przedstawiający sposób montażu dachu pergoli lamelowej SB400 do belki wzdłużnej. Konstrukcja zadaszenia składa się z ramy wypełnionej licznymi ruchomymi lamelami, wspartej z jednej strony na pionowych słupach, a z drugiej przeznaczonej do przytwierdzenia prostopadle do elementu konstrukcyjnego budynku. Kluczowe punkty montażowe na dłuższym boku ramy zostały oznaczone literą B oraz cyfrą 4 w zielonym kole, wskazując na uchwyty mocujące rozmieszczone w odległości 700 mm od krawędzi bocznych. Schemat wykonany jest przy użyciu czarnych linii na białym tle i zawiera napisy techniczne w lewym górnym rogu: „montaż do belki wzdłużnej (4)” wraz z precyzyjnymi liniami wymiarowymi. Ilustracja szczegółowo obrazuje inżynieryjne rozwiązanie instalacji prostopadłej, zapewniającej stabilne połączenie systemu pergoli z elewacją lub konstrukcją nośną.
B. Montaż do belki wzdłużnej (4-napędowa)

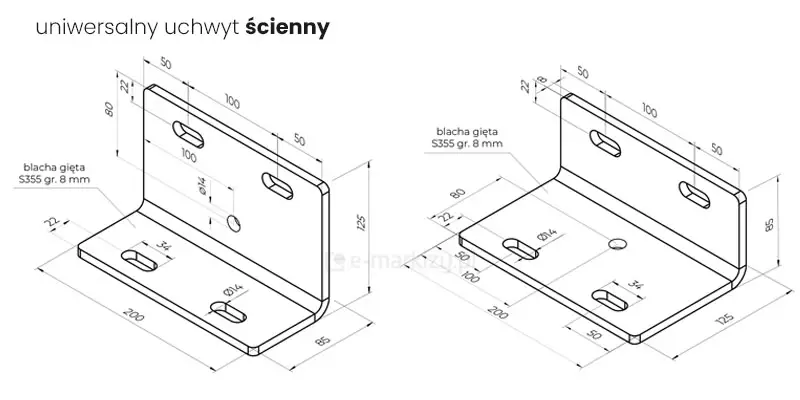

Rysunek techniczny zatytułowany uniwersalny uchwyt ścienny przedstawia wymiarowanie dwóch wariantów giętych elementów montażowych wykonanych z blachy stalowej S355 o grubości 8 mm. Każdy z uchwytów ma postać kątownika o podstawie 200 mm na 125 mm, wyposażonego w otwory montażowe typu fasolka o wymiarach 34 mm na 14 mm oraz centralne otwory o średnicy 14 mm. Dokumentacja precyzyjnie definiuje rozstawy otworów, odległości krawędziowe oraz wysokości ścianek pionowych, wynoszące odpowiednio 125 mm oraz 85 mm, co umożliwia właściwy dobór i instalację wsporników przy montażu konstrukcji pergoli do ściany.
Uniwersalny uchwyt ścienny

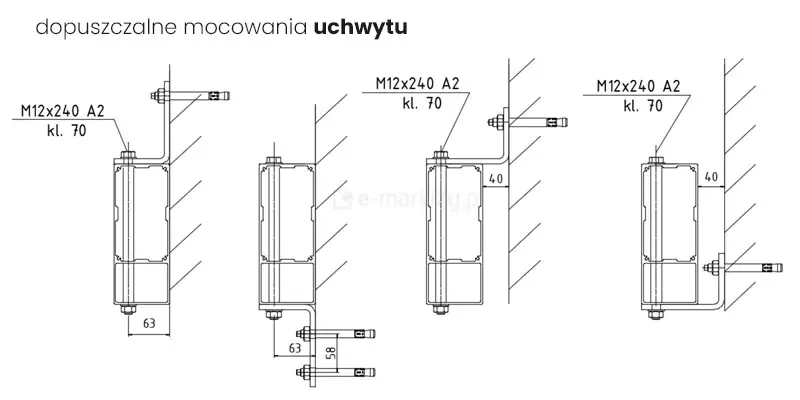

Rysunek techniczny zatytułowany Montaż Pergoli SB400 Aluprof ukazuje dopuszczalne mocowania uchwytu prezentuje cztery warianty montażu konstrukcji do ściany przy użyciu elementów złącznych typu M12 x 240 A2 klasy 70. Schemat ukazuje różne konfiguracje rozmieszczenia uchwytów kątowych względem profilu oraz powierzchni montażowej, z uwzględnieniem odległości montażowych wynoszących 40 mm, 58 mm oraz 63 mm. Ilustracja ta służy jako wytyczna określająca poprawne sposoby przytwierdzenia pergoli do podłoża ściennego przy zachowaniu odpowiednich parametrów technicznych połączeń.
Dopuszczalne sposoby montażu uchwytu
Zdjęcie przedstawia zbliżenie na mechanizm napędowy zintegrowany z konstrukcją dachu pergoli lamelowej. Centralnym elementem układu jest siłownik elektryczny o cylindrycznym kształcie, który jest zamontowany wzdłuż górnej belki konstrukcyjnej. Siłownik jest połączony za pomocą przegubowego ramienia z systemem dźwigni, które wprawiają w ruch obrotowy poszczególne lamele dachowe, umożliwiając tym samym płynną regulację kąta ich nachylenia. Cały mechanizm wykonany jest z elementów metalowych o wysokiej precyzji, co zapewnia stabilność pracy dachu, a widoczny przewód elektryczny doprowadza zasilanie niezbędne do zdalnego sterowania pozycją lameli. Zastosowane rozwiązanie konstrukcyjne pozwala na precyzyjne operowanie systemem przesłon w celu kontrolowania dopływu światła słonecznego oraz wentylacji pod pergolą.

Mechanizm lameli

Pióra poruszane są z użyciem mechanizmu napędzanego silnikiem elektrycznym w technologii Somfy IO, który zamontowany jest na górze belki poziomej. Silnik posiada przewód o długości ok. 4 metrów.

Zakres ruchu lameli

Wybór silnika determinuje zakres obrotu piór. Aby umożliwić sterowanie w zakresie 0°-120°, należy wyposażyć pergolę w dedykowany napęd Somfy.

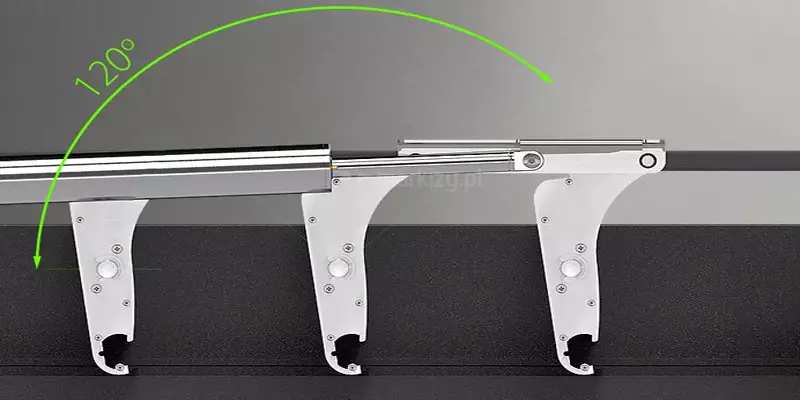

Rysunek techniczny przedstawiający schematycznie mechanizm obrotu lamel w pergoli SB400 marki Aluprof. Na grafice widoczny jest przekrój boczny ramy z zamontowanymi uchwytami lamel, które są połączone wspólnym cięgnem sterującym. Za pomocą zielonej linii w kształcie łuku oraz zapisu 120° oznaczono maksymalny zakres kąta obrotu piór zadaszenia, umożliwiający płynną regulację natężenia światła pod pergolą. Aluminiowe uchwyty wyposażone są w precyzyjne punkty obrotu oraz specjalne gniazda montażowe, a cały system mechaniczny zaprojektowano tak, aby zapewnić stabilną i synchroniczną pracę wszystkich lamel dachu. Grafika ma charakter informacyjno-techniczny, obrazując funkcjonalność bioklimatycznego zadaszenia w zakresie kontroli nasłonecznienia i wentylacji.

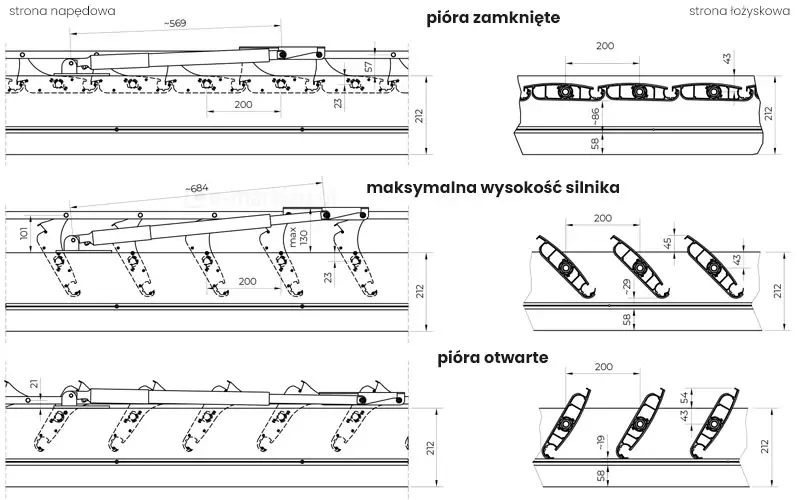

Rysunek techniczny przedstawia szczegółową analizę mechaniczną pracy lameli dachowych w pergoli SB400, dzieląc układ na stronę napędową oraz stronę łożyskową. Grafika prezentuje trzy kluczowe etapy pracy systemu: pióra zamknięte, położenie dla maksymalnej wysokości silnika oraz pióra otwarte. W sekcji dotyczącej strony napędowej widoczny jest mechanizm siłownika o różnych zakresach wychylenia, opisany wymiarami montażowymi w milimetrach, takimi jak 569, 684, 130 oraz 101, co pozwala na precyzyjne śledzenie skoku siłownika w zależności od kąta nachylenia lameli. Po stronie łożyskowej schemat ukazuje przekroje poprzeczne profili lamelowych o szerokości 200 mm w różnych pozycjach obrotu, wraz z naniesionymi odległościami montażowymi między elementami, co obrazuje kompletny cykl pracy mechanizmu otwierania i zamykania dachu.
Mechanizm obrotu – przekroje w różnej pozycji

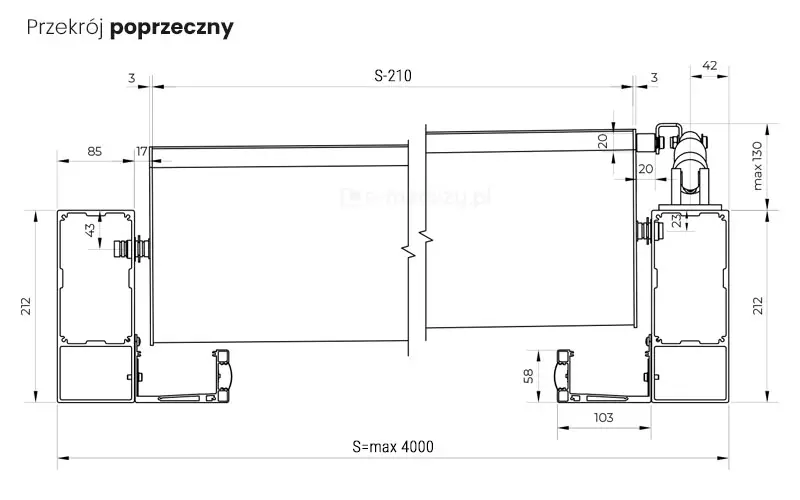

Rysunek techniczny przedstawia przekrój poprzeczny konstrukcji dachu pergoli SB400, uwzględniający elementy nośne oraz system przysłony lamelowej. Schemat ukazuje profile ramy o wysokości 212 mm, z zaznaczonymi wymiarami poszczególnych komponentów, w tym odstępami montażowymi wynoszącymi 3 mm. Po prawej stronie widoczny jest mechanizm napędowy o maksymalnej wysokości 130 mm, zintegrowany z ramą. Całość konstrukcji pozwala na osiągnięcie maksymalnej głębokości zabudowy S wynoszącej 4000 mm, przy uwzględnieniu szerokości efektywnej lamel S-210 mm.
Przekrój poprzeczny

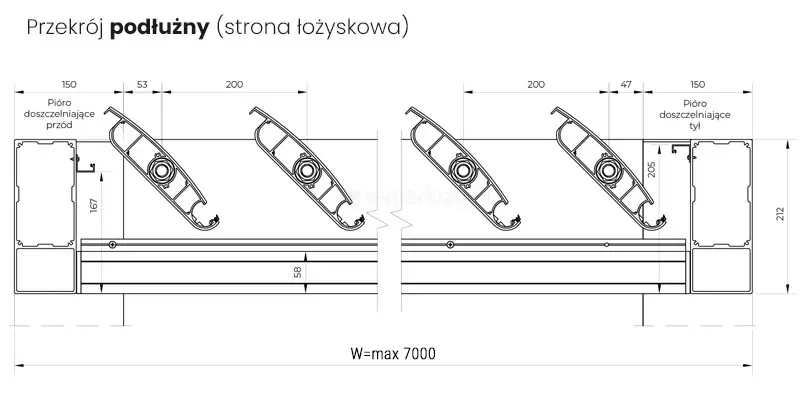

Rysunek techniczny przedstawia przekrój podłużny strony łożyskowej lameli w systemie pergoli SB400, uwzględniający elementy konstrukcyjne systemu przesłon dachowych. Schemat ukazuje rozstaw poszczególnych piór o szerokości 200 mm, z zaznaczonymi wymiarami odstępów montażowych wynoszącymi 53 mm oraz 47 mm. Na brzegach konstrukcji wyszczególniono pióra doszczelniające o szerokości 150 mm, które znajdują się odpowiednio w przedniej i tylnej części systemu. Całość konstrukcji ramy ma wysokość 212 mm, natomiast na dole rysunku zaznaczono maksymalny wysięg systemu W wynoszący 7000 mm.
Przekrój podłużny

Przekrój poprzeczny lamela

Uwaga:
Po stronie łożyskowej występują wydłużone wałki mocujące pióra.
Możliwy odwrotny spadek piór (na silnik) lub pióra poziomo 43 mm od góry belki.

Przekrój podłużny lameli (strona łożyskowa)

Wydawaną oddzielnie uszczelkę wprowadzić w rowek pióra
doszczelniającego przód. Przeciwny koniec bez uszczelki.

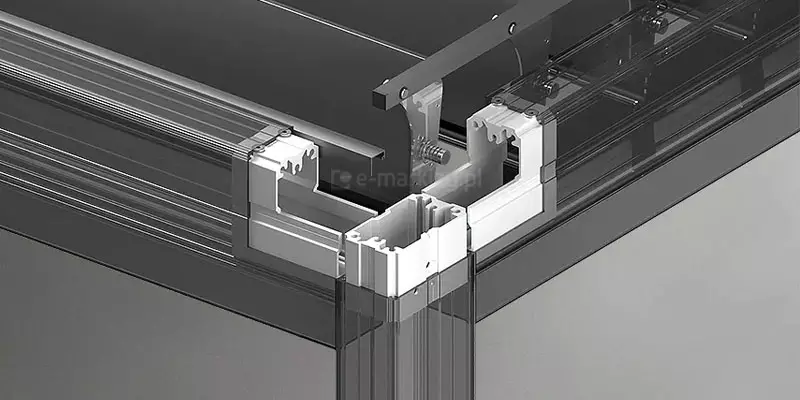

Wizualizacja techniczna przedstawiająca przekrój narożnego połączenia konstrukcyjnego pergoli lamelowej SB400 marki Selt w kolorze antracytowym. Na grafice ukazano wewnętrzną strukturę profili aluminiowych, w tym wzmocnione łączenie belki poziomej z pionowym słupem nośnym za pomocą systemowych łączników stalowych i śrub. Widoczne są detale konstrukcyjne ramy, takie jak zintegrowane kanały odprowadzające wodę, uszczelki oraz precyzyjne dopasowanie elementów wykończeniowych narożnika. Transparentność części profili pozwala na analizę technicznego sposobu montażu, który zapewnia stabilność całej konstrukcji oraz szczelność systemu bioklimatycznego zadaszenia.

Wzmocniona konstrukcja pergoli

Pergola posiada wewnętrzne łączenia ramy, które usztywniają i wzmacniają całą konstrukcję nośną.

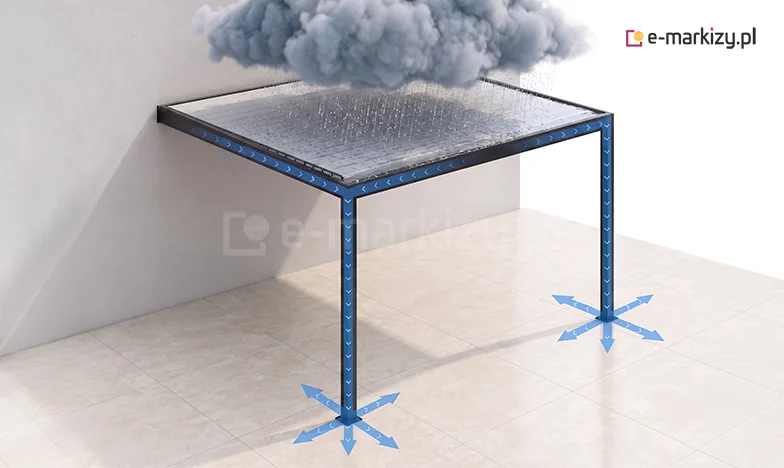

Odpływ wody z pergoli

Model SB400 wyposażony jest w zintegrowane wewnętrzne rynny, które odprowadzają deszczówkę z rowków lameli do belki, a następnie do podpór wybranych jako odpływowe. Dla uzyskania największej wydajności, zaleca się wybranie odpływów po dwóch stronach pergoli.



Grafika przedstawia schemat działania systemu odprowadzania wody opadowej w przyściennej pergoli tarasowej z dachem lamelowym, model SB400 Aluprof. Wizualizacja ukazuje konstrukcję w kolorze antracytowym zamontowaną do jasnej ściany budynku, usytuowaną na podłożu wyłożonym wielkoformatowymi płytkami. Ponad zamkniętym dachem pergoli znajduje się grafitowa chmura, z której prószy deszcz. Proces grawitacyjnego odprowadzania wody zilustrowano za pomocą jasnoniebieskich, półprzezroczystych strzałek kierunkowych, wpisanych w profile konstrukcji. Strzałki pokazują ruch wody wzdłuż ramy dachowej, gdzie ciecz spływa z lameli do zintegrowanych rynien bocznych, a następnie przemieszcza się w stronę narożników frontowych. W tych punktach strumień skręca o dziewięćdziesiąt stopni w dół, przechodząc przez wnętrze dwóch pionowych słupów nośnych. U podstawy każdego ze słupów, na poziomie płytek tarasowych, strzałki rozchodzą się promieniście w czterech kierunkach, obrazując końcowe odprowadzenie wody na nawierzchnię tarasu.
Odpływ z dachu z lamelami równoległymi

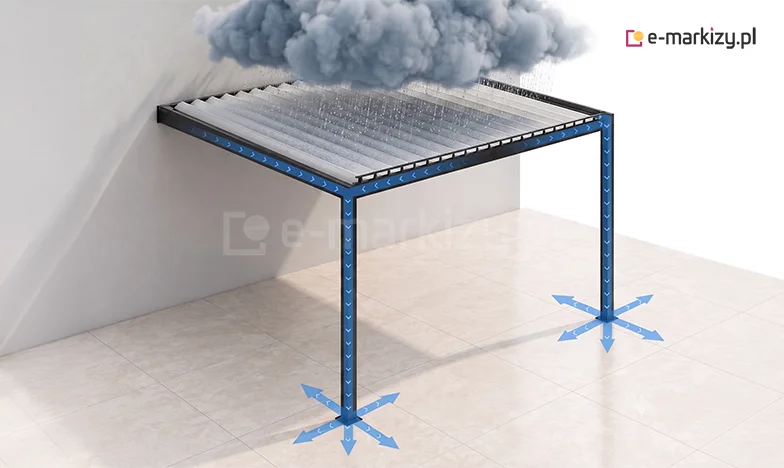

Grafika przedstawia schemat zintegrowanego systemu odprowadzania wody deszczowej w przyściennej pergoli lamelowej SB400, zamontowanej na tarasie wyłożonym jasnymi płytkami. Konstrukcja pergoli składa się z grafitowej ramy oraz zadaszenia z ruchomych, jasnoszarych lameli, ułożonych prostopadle do powierzchni ściany, nad którymi unosi się ciemna chmura, z której pada deszcz. Na modelu naniesiono niebieskie, półprzezroczyste strzałki, które ilustrują obieg wody wewnątrz profili. Strzałki pokazują, że woda opadowa z zamkniętych lameli spływa najpierw do bocznych rynien zintegrowanych z ramą dachową, gdzie przemieszcza się w kierunku frontowych narożników konstrukcji. Następnie strumień wody jest kierowany pionowo w dół, wewnątrz dwóch przednich słupów nośnych pergoli. U podstawy każdego słupa niebieskie strzałki rozchodzą się gwiaździście we wszystkich kierunkach na powierzchnię tarasu, wskazując miejsce ostatecznego odpływu i grawitacyjnego odprowadzenia wody poza konstrukcję.
Odpływ z dachu z lamelami prostopadłymi

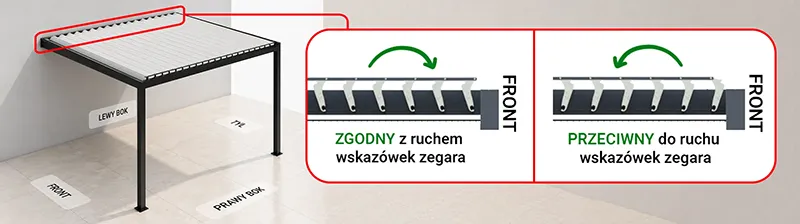

Kierunek otwierania lameli równoległych do ściany

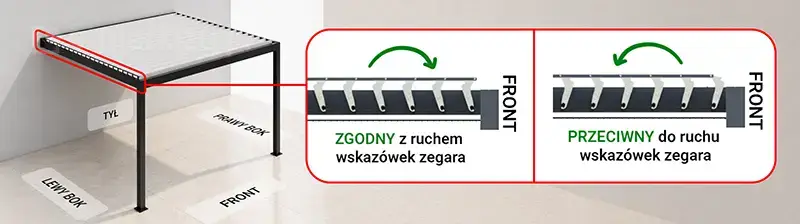

Instrukcja techniczna prezentująca sposób konfiguracji kierunku pracy systemu ruchomych lameli lub elementów zadaszenia w pergoli tarasowej. Po lewej stronie grafiki widoczna jest izometryczna wizualizacja konstrukcji pergoli z oznaczeniami orientacji przestrzennej, takimi jak tył, przód oraz prawy i lewy bok, które ułatwiają zrozumienie geometrii układu. Czerwona ramka wskazuje na aktywny moduł sterowania, który został szczegółowo zilustrowany po prawej stronie w formie dwóch schematów przekrojowych pokazujących ruch elementów. Pierwszy schemat po prawej stronie ilustruje ustawienie zgodne z ruchem wskazówek zegara, gdzie zielona zakrzywiona strzałka wskazuje kierunek obrotu mechanizmu sterującego lamelami, co pozwala na precyzyjne nakierowanie elementów osłony. Drugi schemat po prawej stronie prezentuje wariant ustawienia przeciwny do ruchu wskazówek zegara, co również zostało zasygnalizowane zieloną strzałką obrotu, obrazującą alternatywny sposób wychylenia profili zadaszenia względem głównej belki konstrukcyjnej typu front. Całość grafiki stanowi czytelny materiał szkoleniowy lub montażowy, który technicznie wyjaśnia użytkownikowi wpływ konfiguracji mechanizmu napędowego na finalną pozycję ruchomych części pergoli w odniesieniu do jej stałej ramy, wspierając tym samym proces poprawnej kalibracji systemu przeciwsłonecznego.

Kierunek obrotu lameli znacznie on na sposób zacienienia tarasu, ilość wpadającego światła oraz komfort użytkowania pergoli. Odpowiednio dobrany do położenia słońca i najczęściej wykorzystywanej części tarasu pozwala skuteczniej ograniczyć nasłonecznienie, zachować dostęp do naturalnego światła oraz zapewnić oczekiwany efekt wizualny, dlatego najlepiej uwzględnić go już na etapie projektowania.

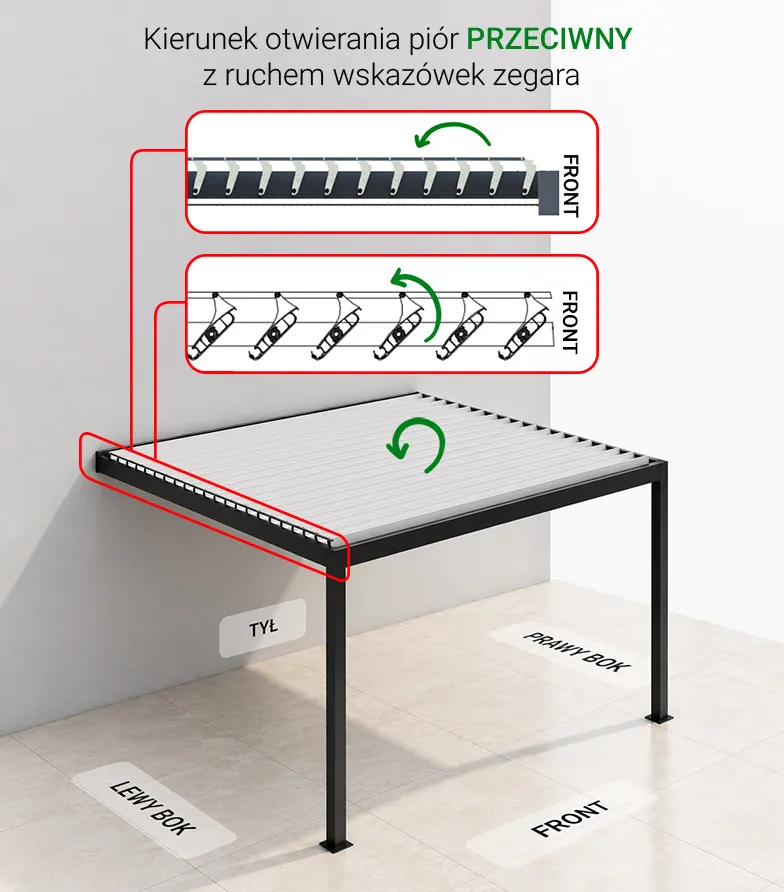

Schemat techniczny prezentuje sposób otwierania lameli dachowych w pergoli SB400 przy zastosowaniu ruchu przeciwnego do ruchu wskazówek zegara. Górna część grafiki przedstawia przekrój boczny systemu, na którym widoczne są poszczególne pióra w pozycji częściowo otwartej oraz strzałka wskazująca kierunek ich obrotu w stronę przodu konstrukcji. Dolna część ilustracji ukazuje izometryczny widok pergoli przyściennej, na którym zielona strzałka wizualizuje sposób wychylenia lameli podczas procesu otwierania dachu. Całość opracowania ma na celu wyjaśnienie mechaniki pracy systemu sterowania przesłonami, precyzyjnie określając orientację ruchu elementów ruchomych względem bryły pergoli.
PRZECIWNY do ruchu wskazówek zegara

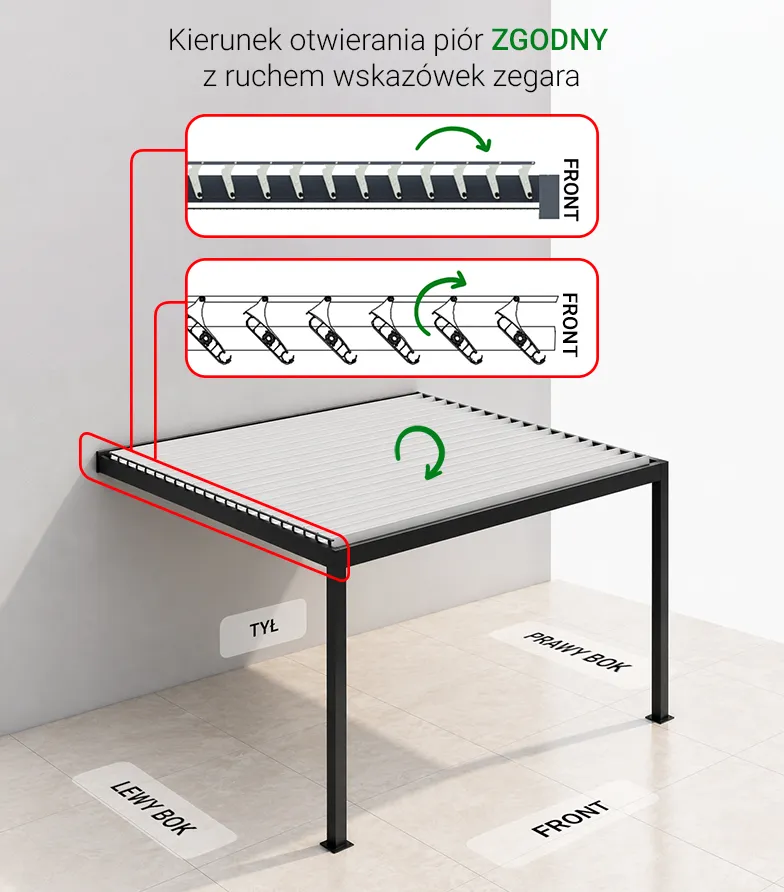

Grafika o charakterze technicznym prezentuje schemat kierunku otwierania lamel w pergoli SB400 marki Selt w wersji z piórami równoległymi do ściany budynku. W górnej części obrazu znajduje się rysunek techniczny przekroju poprzecznego pięciu lamel, które są ustawione w pozycji częściowo otwartej. Nad nimi umieszczono zieloną strzałkę wskazującą rotację zgodnie z ruchem wskazówek zegara, patrząc od przodu systemu, co potwierdzają napisy informacyjne. Dolna część grafiki to wizualizacja 3D antracytowej konstrukcji przyściennej z białym dachem lamelowym. Na dachu naniesiono zieloną, zakrzywioną strzałkę, która obrazuje ruch obrotowy lamel od ściany budynku w kierunku frontu pergoli. Całość stanowi przejrzystą instrukcję pozwalającą użytkownikowi zrozumieć mechanizm działania i kierunek odchylania się piór w tym konkretnym wariancie montażowym.
ZGODNY z ruchem wskazówek zegara

Kierunek otwierania lameli prostopadłych do ściany

Kierunek obrotu lameli znacznie on na sposób zacienienia tarasu, ilość wpadającego światła oraz komfort użytkowania pergoli. Odpowiednio dobrany do położenia słońca i najczęściej wykorzystywanej części tarasu pozwala skuteczniej ograniczyć nasłonecznienie, zachować dostęp do naturalnego światła oraz zapewnić oczekiwany efekt wizualny, dlatego najlepiej uwzględnić go już na etapie projektowania.

Schemat techniczny, którego celem jest objaśnienie sposobu działania mechanizmu obrotowego piór w zadaszeniu pergoli tarasowej, w sytuacji gdy ustawiony jest kierunek otwierania przeciwny do ruchu wskazówek zegara. W dolnej części kompozycji znajduje się trójwymiarowy model pergoli przyściennej, wspartej na dwóch słupach konstrukcyjnych, usytuowanej na jasnym podłożu wyłożonym płytkami ceramicznymi. Na obrazie modelu widoczne są precyzyjnie naniesione oznaczenia orientacji przestrzennej konstrukcji, wskazujące na strony: front, tył, prawy bok oraz lewy bok, co pozwala na pełną identyfikację położenia poszczególnych elementów pergoli. W górnej części obrazu umieszczono dwie sekcje przekrojowe, ujęte w czerwone obwódki i połączone czerwonymi liniami z ramą pergoli, które w sposób wizualny prezentują proces wychylania aluminiowych lameli. Pierwszy z przekrojów ilustruje ułożenie piór w pozycji bazowej, natomiast drugi przedstawia ich stan po wykonaniu obrotu, przy czym zielone zakrzywione strzałki wyraźnie wskazują kierunek ruchu mechanizmu zgodny z założeniem przeciwnym do ruchu wskazówek zegara. Całość opisu nad schematami w języku polskim potwierdza parametry techniczne prezentowanego procesu, stanowiąc wsparcie merytoryczne przy konfiguracji automatyki sterującej napędem pergoli.
PRZECIWNY do ruchu wskazówek zegara

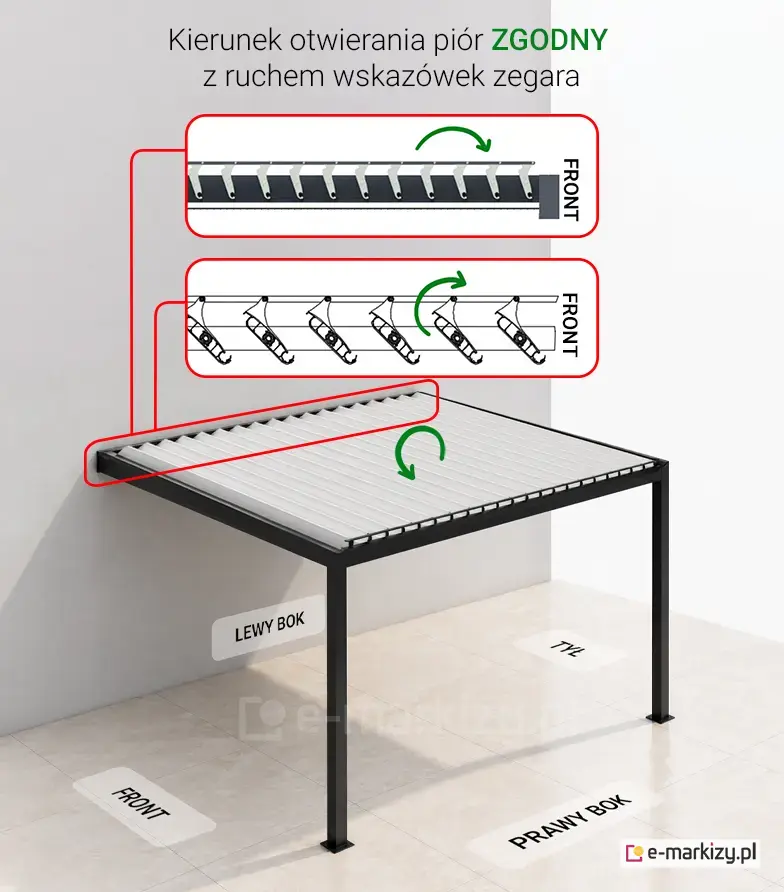

Schemat techniczny ilustrujący sposób działania mechanizmu otwierania piór w pergoli tarasowej z uwzględnieniem kierunku zgodnego z ruchem wskazówek zegara. W dolnej części obrazu znajduje się trójwymiarowa wizualizacja pergoli przyściennej osadzonej na podłożu wyłożonym jasnymi płytkami, gdzie zaznaczono orientację konstrukcji poprzez opisy boków: front, lewy bok, prawy bok oraz tył, a zielona zakrzywiona strzałka naniesiona na płaszczyznę dachu sugeruje pożądany kierunek pracy elementów zadaszenia. Górna część pliku zawiera dwie szczegółowe sekcje przekrojowe zamknięte w czerwonych prostokątach, które są połączone czerwonymi liniami prowadzącymi do wizualizacji pergoli. Pierwszy, wyższy przekrój pokazuje ustawienie początkowe piór, gdzie płaskie elementy są ułożone równolegle do siebie, a strzałka nad nimi wskazuje ruch obrotowy. Drugi, niższy przekrój prezentuje efekt końcowy tego procesu, gdzie pióra są wychylone pod określonym kątem, co demonstruje precyzyjną pracę systemu w pożądanym kierunku, a całość opisu w języku polskim umieszczona nad schematami jednoznacznie definiuje konfigurowany parametr działania jako zgodny z ruchem wskazówek zegara, co stanowi istotną informację dla użytkownika przeprowadzającego montaż lub regulację automatyki sterującej zadaszeniem.
ZGODNY z ruchem wskazówek zegara

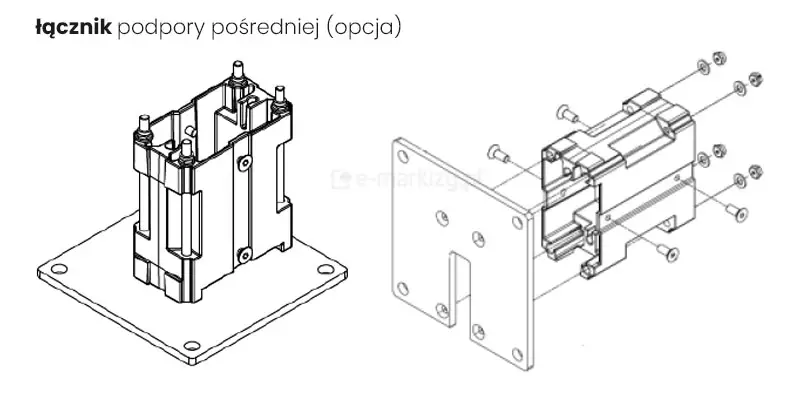

Rysunek techniczny przedstawia budowę oraz sposób montażu opcjonalnego łącznika podpory pośredniej w systemie pergoli SB400. Po lewej stronie grafiki widoczny jest gotowy, złożony moduł łącznika osadzony na kwadratowej podstawie montażowej z otworami na śruby. Po prawej stronie zaprezentowano schemat rozstrzelony tego samego elementu, ukazujący jego poszczególne komponenty, w tym płytę czołową z wycięciem, korpus łącznika oraz zestaw śrub i podkładek służących do stabilnego przytwierdzenia podpory do konstrukcji.

Niestandardowa ilość podpór

Standardowo pergola ścienna posiada zawsze dwie podpory, niezależnie od wymiaru. Konstrukcję można doposażyć w dodatkowe podpory, które mocowane są za pomocą specjalnego łącznika.

Konstrukcja nie wymaga zwiększania ilości podpór nawet przy maksymalnych wymiarach. Rozwiązanie to często stosuje się dla umożliwienia montażu zabudowy bocznej, np. refleksoli.

Łączenie modułowe

Nieograniczona ilość pergol może zostać połączona wzdłuż wysięgu lub wzdłuż szerokości

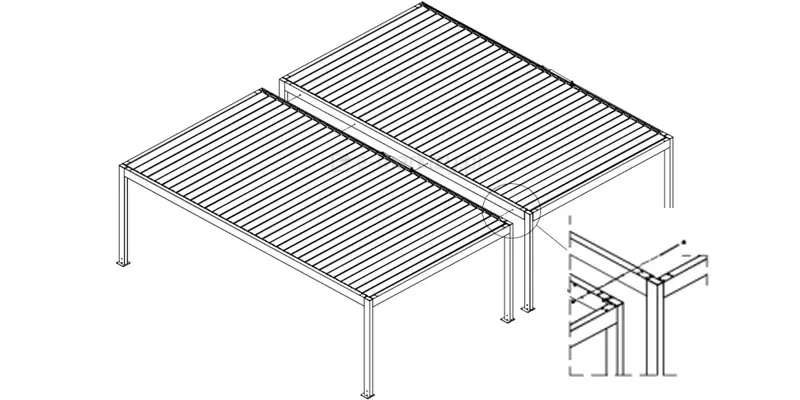

Rysunek techniczny przedstawia schemat łączenia dwóch modułów pergoli SB400 w jedną, rozbudowaną konstrukcję. Grafika ukazuje widok izometryczny dwóch pergoli ustawionych obok siebie, których ramy dachowe stykają się w centralnej części. W prawym dolnym rogu znajduje się szczegółowe powiększenie (detal), które ilustruje sposób mechanicznego połączenia belek nośnych obu modułów przy użyciu śrub, co zapewnia stabilność i spójność połączonego systemu.
Rysunek techniczny przedstawiający dwie możliwości rozbudowy modułowej pergoli SB400 marki Selt w formie czarnych szkiców liniowych na białym tle. Pierwszy wariant opisany jako łączenie wzdłuż wysięgu prezentuje trzy moduły ustawione obok siebie i oznaczone kolejno jako lewy, środkowy oraz prawy, co pozwala na uzyskanie szerokiej płaszczyzny zadaszenia wspartej na rzędzie wspólnych słupów. Drugi wariant opisany jako łączenie wzdłuż szerokości ukazuje segmenty montowane jeden za drugim i oznaczone jako tył, środkowy oraz przód, co skutkuje wydłużeniem konstrukcji w głąb tarasu. Oba schematy obrazują elastyczność systemu lamelowego w tworzeniu wielkogabarytowych osłon przeciwsłonecznych poprzez multiplikację standardowych jednostek konstrukcyjnych w dwóch prostopadłych kierunkach.
Łączenie modułów po wysięgu lub po szerokości

Pergola Bioklimatyczna SB 400 Aluprof

Zastosowanie:
Pergola SB400 – to funkcjonalny, estetyczny zestaw konstrukcyjny ze stałym dachem w postaci obracanych piór (wybór silnika determinuje zasięg obrotu piór), który chroni zarówno przed słońcem, jak i deszczem. Ochrona przeciwsłoneczna i zacienianie powierzchni oraz przeciwdeszczowa.

Charakterystyka wyrobu:
– Konstrukcja wykonana z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej.
– Konstrukcja wyposażona w system odprowadzania wody ze zintegrowanymi przelewami w belkach.
– Brak nachylenia połaci dachu.
– Obracane pióra dachowe ze zintegrowanymi rynnami, sterowane elektrycznie (dwa modele silników- dwa zakresy otwarcia).
– Możliwość stosowania automatyki pogodowej.

– Łatwe tworzenie wersji modułowych przez zwielokrotnianie pojedynczych modułów i scalanie ze sobą
– Wodoodporność dachu ruchomego oraz estetyczne odprowadzanie wody poprzez zintegrowane rynny boczne i słupy przednie.
– Ogranicza dostęp światła słonecznego w zależności od zapotrzebowania.
– Chroni przed wpływem warunków atmosferycznych deszczu i wiatru (w wielkości ograniczonej klasą wiatrową wg EN 13659).
– Chroni przed opadami śniegu do wartości max. 50 kg/m2 (jako obciążenie równomierne) .
– Nie wydziela toksycznych substancji w okresie eksploatacji.

– Emisja hałasu przez wyrób z napędem elektromechanicznym (związany z ruchem roboczym elementów ruchomych, wytwarzany
przez silnik elektryczny podczas pracy) nie jest uważana za znaczące zagrożenie i jest kwestią komfortu.
– Obrót piór dachu uruchamiany może być ręcznym przełącznikiem lub zdalnie sterowany.
– Łatwy dostęp do silnika
– Wersje przyścienne z dedykowanymi uniwersalnymi kątownikami podporowymi (z dystansem lub bez)
– Opcjonalnie obwodowe oświetlenie LED zintegrowane z rynnami (4500 K) oraz punkty świetlne w piórach (3300 K).

PARAMETRY TECHNICZNE PERGOLA SB400
Maksymalna szerokość modułu 4,0 m
Maksymalny wysięg: 7,0 m
Maksymalna wysokość w świetle belek dachu 2,80 m
Maksymalna wysokość: 3,01 m (konstrukcji – Hmax)
3,14 m (mechanizm obrotu piór – HL max)

Konstrukcja Przyścienna, jedno- lub wielomodułowa (zestawianie modułów pojedynczych),
wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej,
wyposażona w system odprowadzania wody.
Kąt spadku połaci 0°
Kolor konstrukcji RAL 9016 mat; RAL 7016 mat; FSM71319; inne jako niestandardowe
Zastosowanie Zewnętrzne
Mocowanie Podłoże nośne (słupy nośne lub uniwersalne kątowniki przyścienne)

Napęd elektryczny, silnik liniowy o parametrach:
Typ silnika ELERO Picolo XL 24V DC
– napięcie zasilania 230 V ~ 50 Hz 24 V DC
– moc 126 W 24 W
– pobór prądu 0,55 A 1,8 A
– klasa ochrony IP 65 IP 67
– czas pracy ciągłej do 5 min (zależne od temp. otoczenia) do 2 min (zależne od temp. otoczenia.)
– max. siła osiowa 1200N 600 N
– prędkość wysuwu, max. wysuw 6 mm/s ; 200 mm 10,5 mm/s; 300 mm
– temperatura pracy Od -20°C do + 80°C Od -20°C do + 60°C
– max. kąt otwarcia piór do 90 stopni od położenia zamkniętego do 120 stopni od położenia zamkniętego

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
(konstrukcja nośna) 42/P/2020
(pióra dachowe) 158/S/2017
Odporność na obciążenie wiatrem
(pióra dachowe) 6 klasa (600 Pa)
Całkowity współczynnik przenikania
energii słonecznej gtot
0,01 – 0,90
