Pergola Przyścienna SB450 Pomiar i Dane techniczne

Pergola Przyścienna SB450 Pomiar

Pergola Przyścienna SB450 Pomiar

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

W zależności od zastosowananych lameli, rozmieszczone są one co 20,4cm lub co 22cm, aby zapewnić zamkniętemu dachowi wodoszczelność

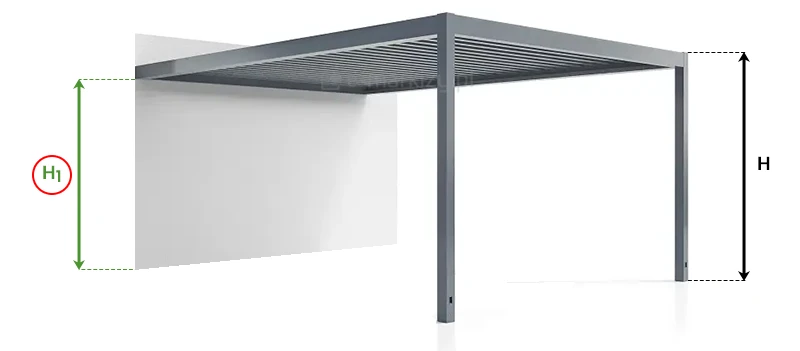

Rysunek techniczno-poglądowy przedstawia schemat wymiarowania pionowego ściennej pergoli model SB450. Trójwymiarowa wizualizacja konstrukcji w kolorze antracytowym została osadzona w kontekście montażowym na białym tle, gdzie jeden z krótszych boków ramy dachu jest przytwierdzony do gładkiej, jasnoszarej ściany budynku. Pergola przedstawiona jest w ujęciu z boku i od przodu, ukazując prostokątną ramę zadaszenia z częściowo otwartymi lamelami, wspartą na dwóch przednich, pionowych słupach nośnych. Na grafice zaznaczono dwa kluczowe parametry wysokościowe za pomocą linii pomocniczych i pionowych strzałek wymiarowych. Po lewej stronie, przy ścianie budynku, znajduje się pionowa zielona strzałka oznaczona symbolem "H1" w czerwonym okręgu. Wskaźnik ten określa wysokość montażową ramy zadaszenia na elewacji, mierzoną od poziomu podłoża do dolnej krawędzi belki przyściennej. Po prawej stronie, przy frontowym słupie słupie wsporczym, umieszczono pionową czarną strzałkę opisaną literą "H". Odnosi się ona do całkowitej wysokości konstrukcji frontowej, mierzonej od ziemi do górnej krawędzi przedniej belki ramy pergoli. obie linie wymiarowe są precyzyjnie wyrównane do poziomów granicznych za pomocą poziomych, czarnych linii przerywanych.

Wysokość pergoli Aluprof

Wysokość w świetle standard H1=280cm
Wysokość całkowita (wraz z otwartymi lamelami) HL=311cm
Wysokość konstrukcji stałej H=299cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

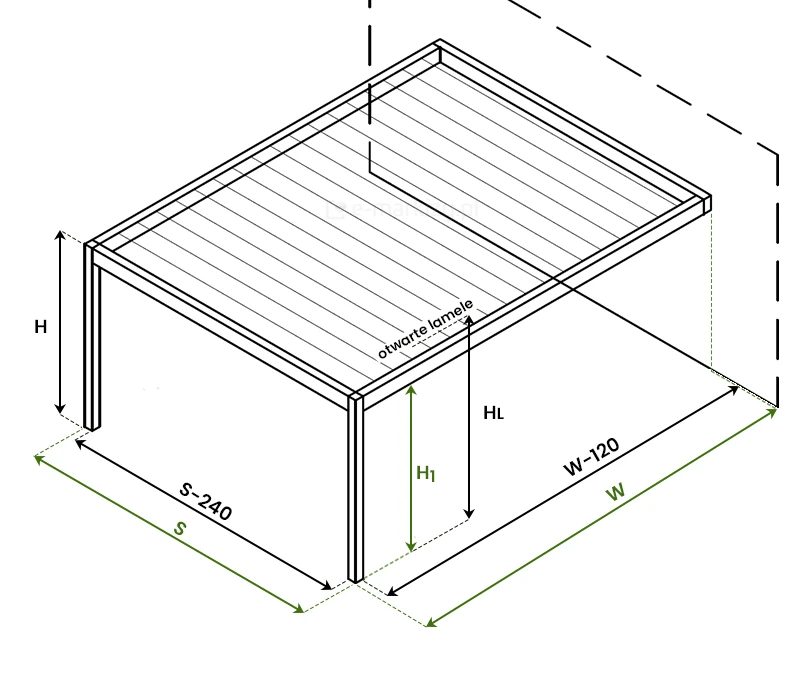

Szczegóły pomiaru pergoli przyściennej (lamele równolegle)

Szczegóły pomiaru pergoli przyściennej (lamele równolegle)

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

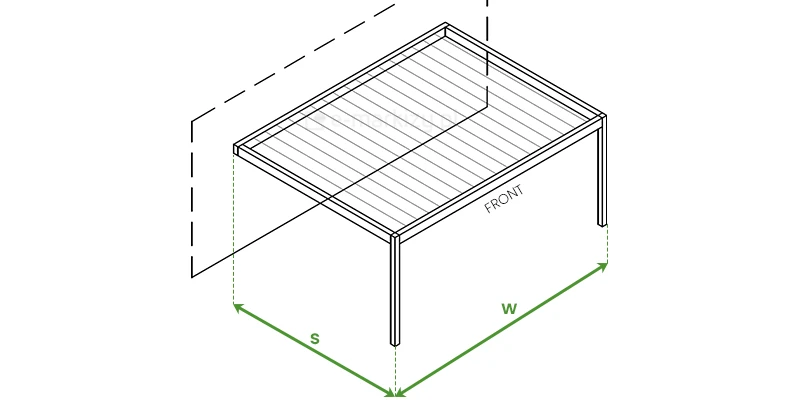

Rysunek techniczno-poglądowy przedstawia schemat wymiarowania poziomego przyściennej pergoli poprzecznej model SB450. Grafika została wykonana w rzucie aksonometrycznym na jednolitym, białym tle z użyciem czarnych linii rysunkowych, przerywanych linii pomocniczych oraz zielonych oznaczeń gabarytowych. Na schemacie zaprezentowano prostokątną konstrukcję zadaszenia, której jeden z boków przylega bezpośrednio do ściany budynku, odwzorowanej za pomocą pionowej i ukośnej linii przerywanej. Wewnątrz ramy dachowej widoczne jest wypełnienie z równoległych lameli ułożonych poprzecznie, czyli prostopadle do ściany obiektu. Konstrukcja wspiera się z przodu na dwóch pionowych nogach zlokalizowanych w skrajnych narożnikach. Na przedniej belce poprzecznej, łączącej oba słupy, umieszczono napis "FRONT" określający orientację pergoli. Wymiary gabarytowe konstrukcji zostały rzutowane za pomocą pionowych, zielonych linii przerywanych na poziom podłoża i wskazane dwustronnymi strzałkami w tym samym kolorze. Litera "S" oznacza szerokość pergoli mierzoną od płaszczyzny ściany budynku do zewnętrznej krawędzi przedniego profilu poprzecznego, wzdłuż bocznego boku pergoli. Litera "W" określa wysięg (głębokość) konstrukcji, mierzoną wzdłuż ściany budynku, od lewej do prawej krawędzi podpór przednich.

Pomiar pergoli z lamelami dachowymi umieszczonymi prostopadle do ściany

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

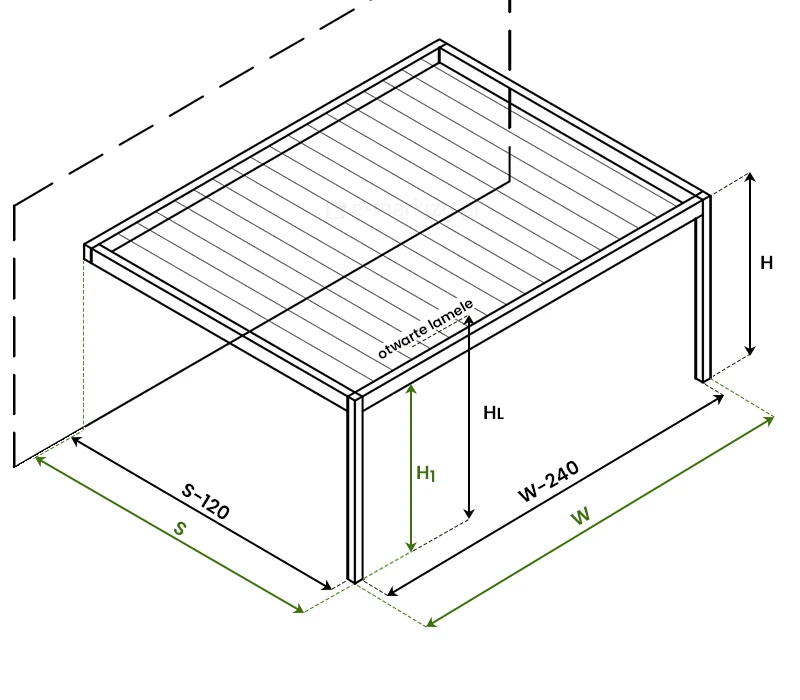

Pergola Przyścienna SB450 Pomiar wersji z poprzecznym dachem lamelowym

Szczegóły pomiaru pergoli przyściennej (lamele prostopadłe)

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

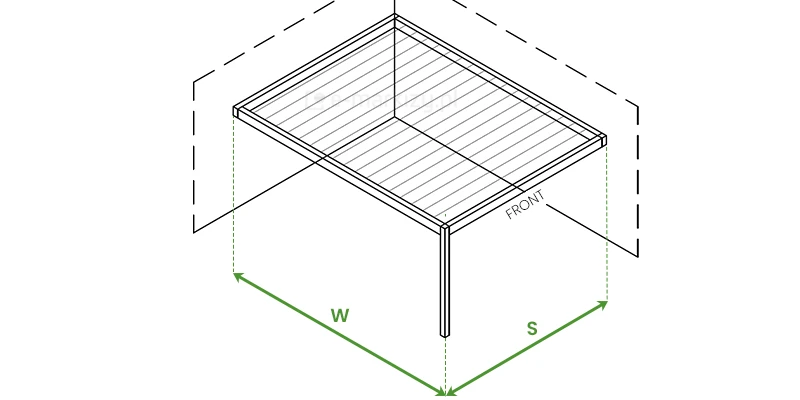

Wymiarowanie pergoli narożnikowej

Rysunek techniczno-poglądowy przedstawia schemat wymiarowania poziomego narożnej pergoli model SB450 w montażu przyściennym. Grafika wykonana jest w rzucie aksonometrycznym na białym tle z użyciem czarnych linii konturowych, przerywanych linii pomocniczych oraz zielonych oznaczeń gabarytowych. Na schemacie zarysowano prostokątną ramę zadaszenia wypełnioną równoległymi lamelami, która jest wbudowana we wnękę narożną tworzoną przez dwie prostopadłe ściany budynku, odwzorowane czarną linią przerywaną. Konstrukcja opiera się na ścianach obiektu i posiada tylko jedną pionową nogę wsporczą, zlokalizowaną w zewnętrznym, wolnostojącym narożniku ramy dachu. Na przedniej belce konstrukcji umieszczono napis "FRONT", wskazujący orientację pergoli. Wymiary poziome zostały przeniesione za pomocą pionowych linii przerywanych na poziom podłoża i oznaczone jasnozielonymi strzałkami. Litera "W" opisuje wysięg (głębokość) pergoli, mierzony wzdłuż lewej ściany od wewnętrznego narożnika budynku do zewnętrznej krawędzi frontu. Litera "S" określa szerokość konstrukcji, mierzoną wzdłuż przedniej belki od płaszczyzny prawej ściany do zewnętrznego boku narożnego słupa nośnego.
Typ 3 – Montaż w narożniku

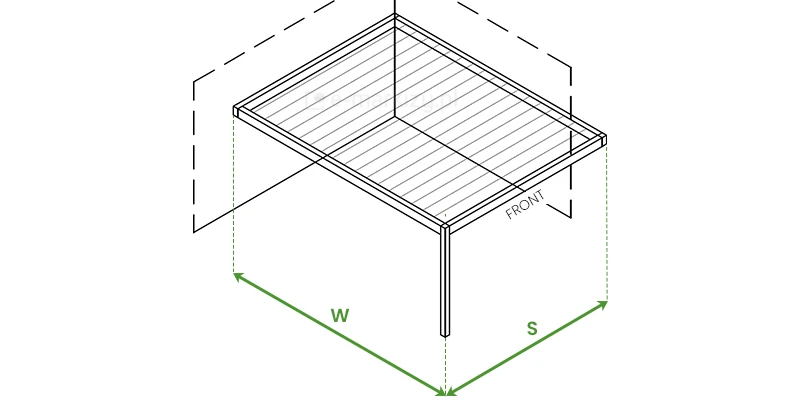

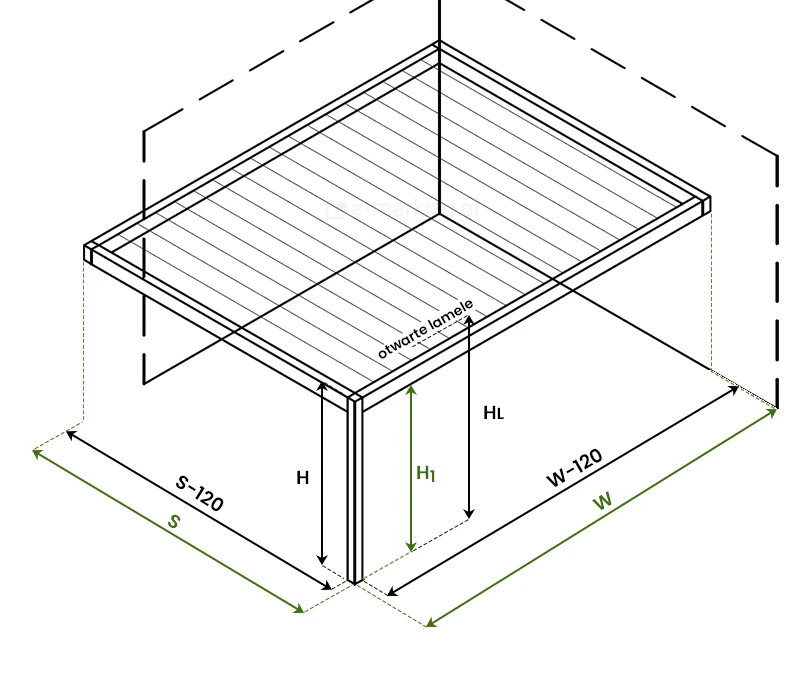

Rysunek techniczno-poglądowy przedstawia schemat wymiarowania narożnej, wystającej pergoli model SB450 w montażu przyściennym. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych, przerywanych linii pomocniczych oraz zielonych oznaczeń wymiarowych. Wizualizacja w rzucie aksonometrycznym ukazuje prostokątną ramę zadaszenia wypełnioną równoległymi lamelami, która przylega do dwóch prostopadłych ścian budynku, odwzorowanych za pomocą czarnych linii przerywanych tworzących zarys narożnika. Konstrukcja pergoli w tym wariancie posiada tylko jedną pionową nogę wsporczą, zlokalizowaną w zewnętrznym narożniku ramy, najbardziej oddalonym od ścian budynku. Pozostałe boki ramy są zamontowane bezpośrednio do elewacji, przy czym jeden z boków wyraźnie wystaje poza obrys krótszej ściany. Na przedniej belce ramy dachu umieszczono napis "FRONT", określający orientację konstrukcji. Kluczowe wymiary gabarytowe konstrukcji zostały wskazane na poziomie podłoża za pomocą zielonych linii pomocniczych ze strzałkami. Litera "W" oznacza wysięg pergoli, czyli głębokość mierzoną wzdłuż dłuższej ściany budynku od narożnika do zewnętrznej krawędzi konstrukcji. Litera "S" określa szerokość frontu pergoli, mierzoną od narożnika budynku do zewnętrznej krawędzi przedniej belki, wzdłuż której ustawiony jest jedyny słup nośny.
Typ 4 – Montaż w narożniku z częścią dachu wystającą poza ścianę

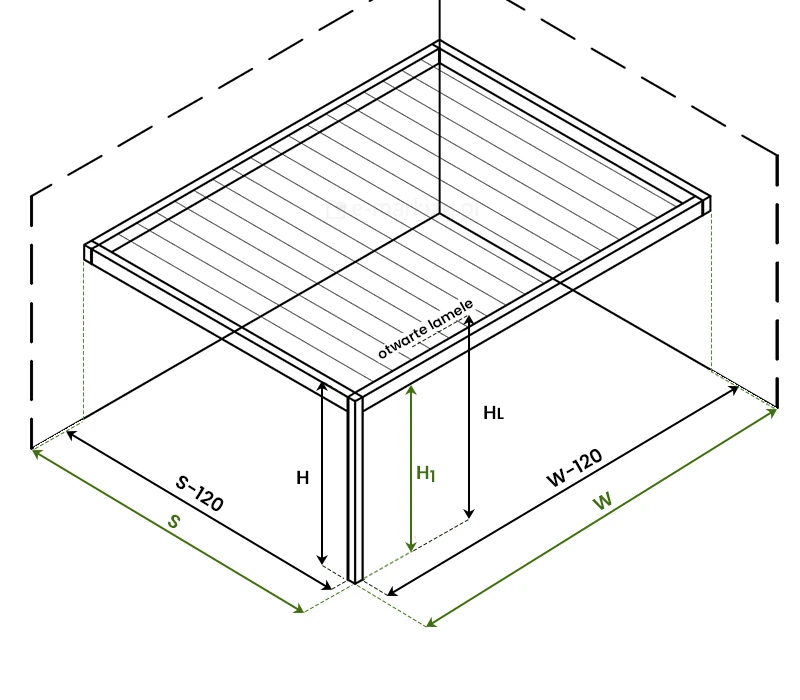

Szczegóły pomiaru pergoli w wersji montowanej w narożniku
Typ 3 – Montaż w narożniku
Typ 4 – Montaż w narożniku z częścią dachu wystającą poza ścianę

Pergola Przyścienna SB450 Dane techniczne

PERGOLA SB450 – Przekroje elementów pergoli

PERGOLA SB450 – Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej

Przekroje rynien odpływowych

Przekroje rynien odpływowych

Rynny odwodnienia – wymiary

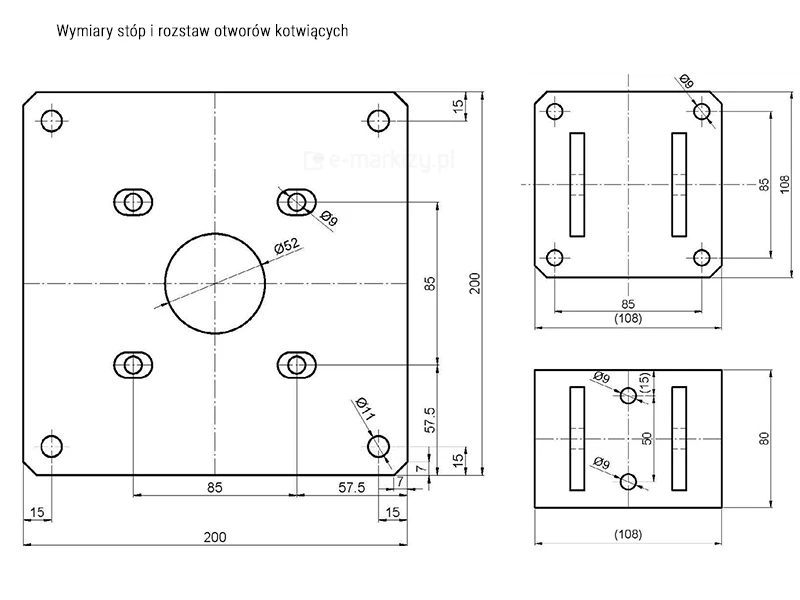

Wymiary stóp i otworów kotwiących

Wymiary stóp i otworów kotwiących

Rodzaje lameli dachowych do pergoli SB 450 Aluprof

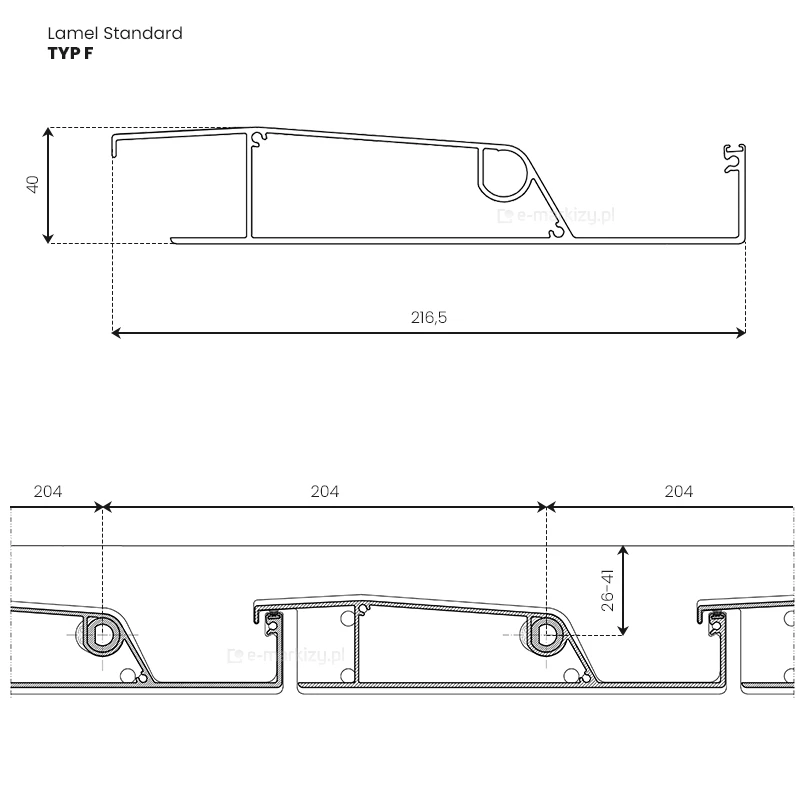

Rysunek techniczny na białym tle, przedstawiający szczegółowy przekrój oraz schemat rozmieszczenia lameli aluminiowych zadaszenia pergoli Aluprof SB 450 w wersji „Lamel Standard TYP F”. Kadr podzielony jest na dwie części. Górna część prezentuje powiększony przekrój pojedynczej lameli o nieregularnym kształcie geometrycznym z widocznymi wewnętrznymi komorami wzmacniającymi oraz technicznymi wymiarami: wysokością profilu wynoszącą 40 mm oraz całkowitą szerokością wynoszącą 216,5 mm. Dolna część rysunku przedstawia schemat zazębiania się i ułożenia trzech sąsiadujących lameli w pozycji zamkniętej. Na schemacie montażowym naniesiono osiowe wymiary rozstawu lameli, określone powtarzającą się wartością 204 mm, a także pionowy wymiar technologiczny o zakresie od 26 do 41 mm, wyznaczający pozycję punktów obrotu piór.
Typ F (standard) – Odstęp między lamelami to 204mm

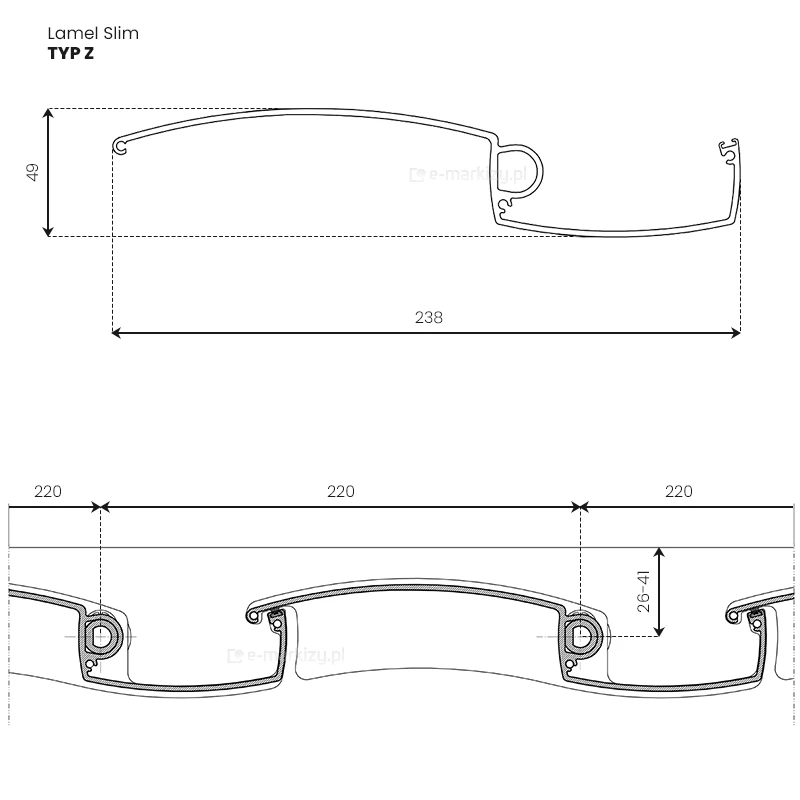

Typ Z (slim) – Odstęp między lamelami to 220mm

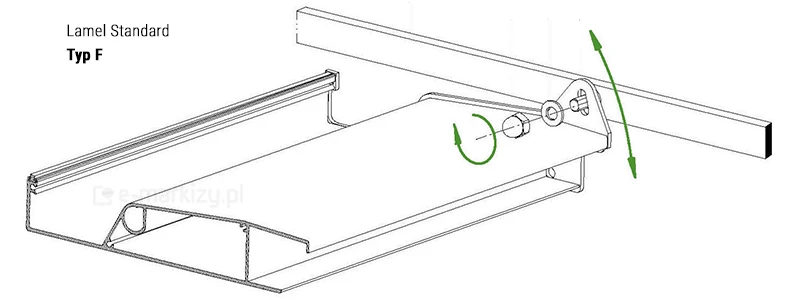

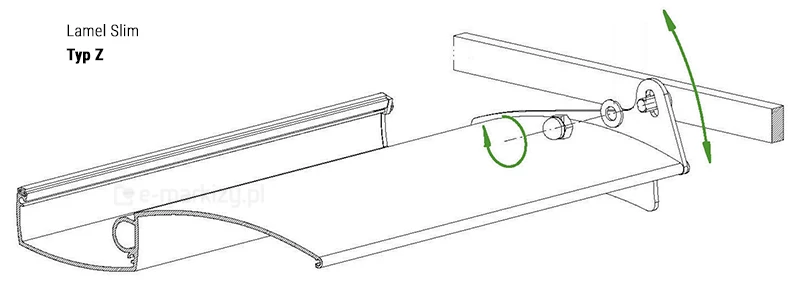

Montaż lameli dachowych do prowadnic
Typ F (standard)
Typ Z (slim)

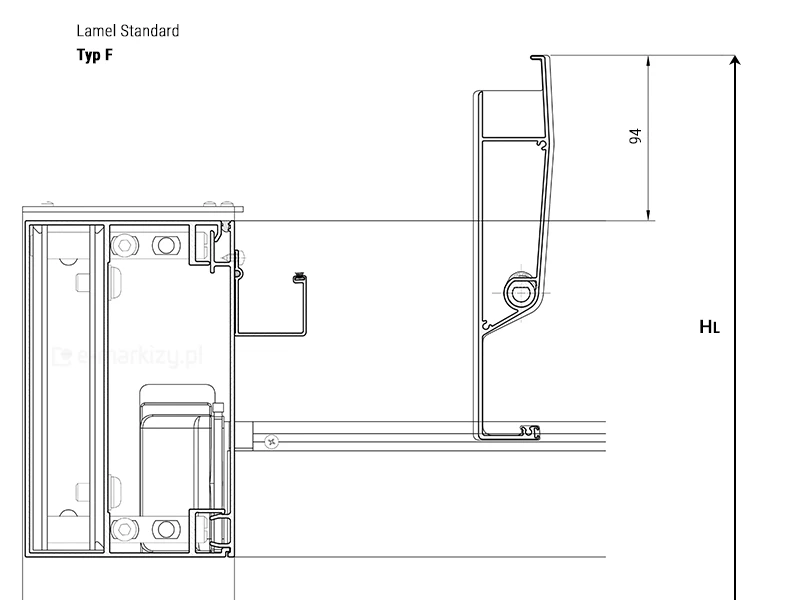

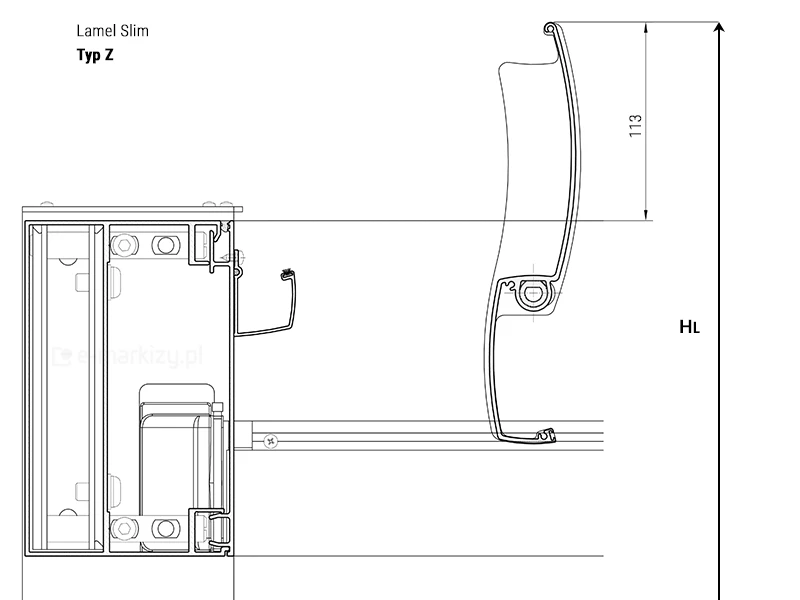

Maksymalna wysokość wystawania lameli ponad belkę poziomą
Typ F (standard) – Maksymalnie 94mm
Typ Z (slim) – Maksymalnie 113mm

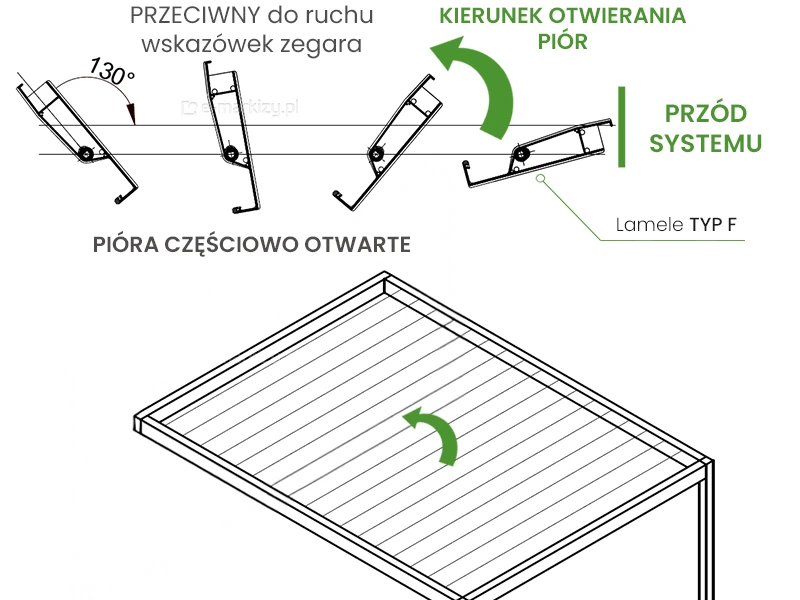

PERGOLA SB450 Kierunek otwierania lameli typ F
PRZECIWNY do ruchu wskazówek zegara
Rysunek techniczno-poglądowy przedstawia schemat działania oraz kierunek obrotu lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu F. Cała grafika zaprezentowana jest na białym tle z użyciem czarnych linii konturowych, a także jasnozielonych elementów graficznych i napisów w języku polskim. W górnej części rysunku przedstawiono przekrój boczny czterech profilowanych lameli w pozycji półotwartej, co opisuje umieszczony poniżej nagłówek "PIÓRA CZĘŚCIOWO OTWARTE". Lamele charakteryzują się prostokątnym przekrojem głównym z wygiętym ramieniem odprowadzającym wodę na jednym z końców i są wskazane linią pomocniczą jako "Lamele TYP F". Po prawej stronie przekroju znajduje się pionowa zielona kreska z podpisem "PRZÓD SYSTEMU". Nad rysunkiem lameli umieszczono grubą, zieloną, zakrzywioną strzałkę skierowaną w prawą stronę, która ilustruje "KIERUNEK OTWIERANIA PIÓR". Dodatkowy opis wyjaśnia, że ruch ten jest "ZGODNY z ruchem wskazówek zegara". Przy skrajnej lamelce po prawej stronie za pomocą cienkich linii i łuku zaznaczono kąt rozwarcia wynoszący 130° względem linii poziomej. Dolną część grafiki zajmuje uproszczony schemat trójwymiarowy całej pergoli w rzucie z góry. Widoczna jest prostokątna rama dachu wsparta na pionowych słupach konstrukcyjnych, wewnątrz której znajdują się zamknięte, równoległe pióra ułożone poprzecznie. Na środku zadaszenia naniesiono zieloną, półkolistą strzałkę wskazującą obrót w prawą stronę, co potwierdza zgodny z ruchem wskazówek zegara kierunek otwierania lameli.

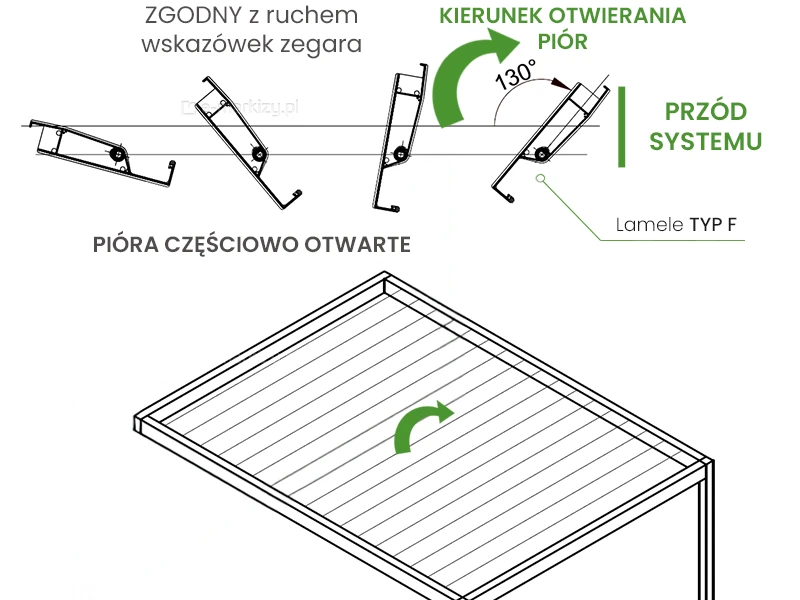

ZGODNY z ruchem wskazówek zegara

PERGOLA SB450 Kierunek otwierania lameli typ Z

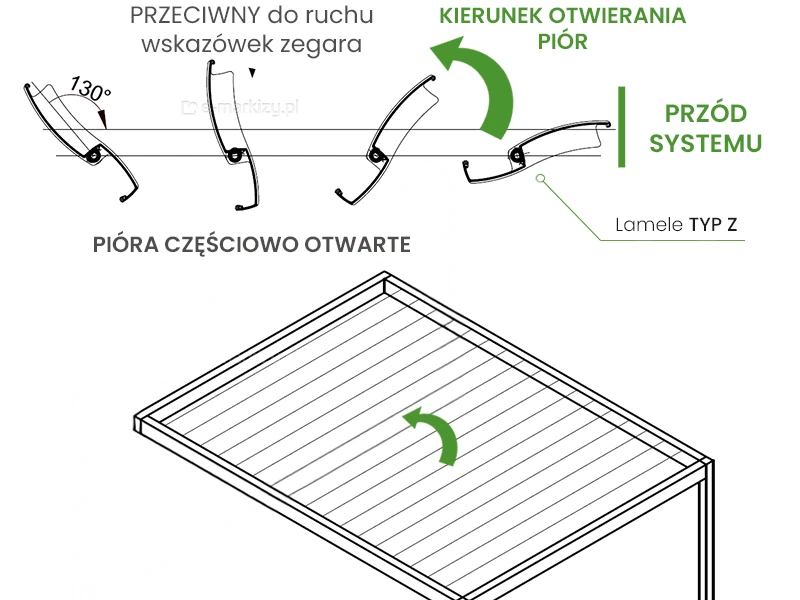

Rysunek techniczno-poglądowy przedstawia schemat działania oraz kierunek obrotu lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu Z. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych, uzupełnionych o jasnozielone elementy graficzne i napisy w języku polskim. W górnej części grafiki znajduje się przekrój boczny czterech lameli przedstawionych w pozycji półotwartej, pod którymi umieszczono podpis "PIÓRA CZĘŚCIOWO OTWARTE". Profile posiadają charakterystyczny, esowaty kształt z zaokrąglonymi wygięciami na końcach i są wskazane za pomocą linii pomocniczej jako "Lamele TYP Z". Po prawej stronie przekroju widnieje pionowa zielona kreska z oznaczeniem "PRZÓD SYSTEMU". Nad rysunkiem profili umieszczono dużą, zieloną, zakrzywioną strzałkę skierowaną w lewo, opisującą "KIERUNEK OTWIERANIA PIÓR". Powyżej znajduje się tekst wyjaśniający, że ruch ten jest "PRZECIWNY do ruchu wskazówek zegara". Po lewej stronie, przy skrajnej lamelce, za pomocą cienkich linii, strzałki i łuku zaznaczono kąt rozwarcia wynoszący 130° względem płaszczyzny poziomej. W dolnej części schematu widoczna jest uproszczona, trójwymiarowa wizualizacja pergoli w rzucie z góry. Przedstawia ona prostokątną ramę dachu opartą na pionowych słupach, wewnątrz której zamontowane są zamknięte, równoległe pióra ułożone poprzecznie. Na środku powierzchni dachu umieszczono zieloną, zakrzywioną strzałkę wskazującą obrót w lewą stronę, co stanowi powtórzenie informacji o otwieraniu lameli w kierunku przeciwnym do ruchu wskazówek zegara.
PRZECIWNY do ruchu wskazówek zegara

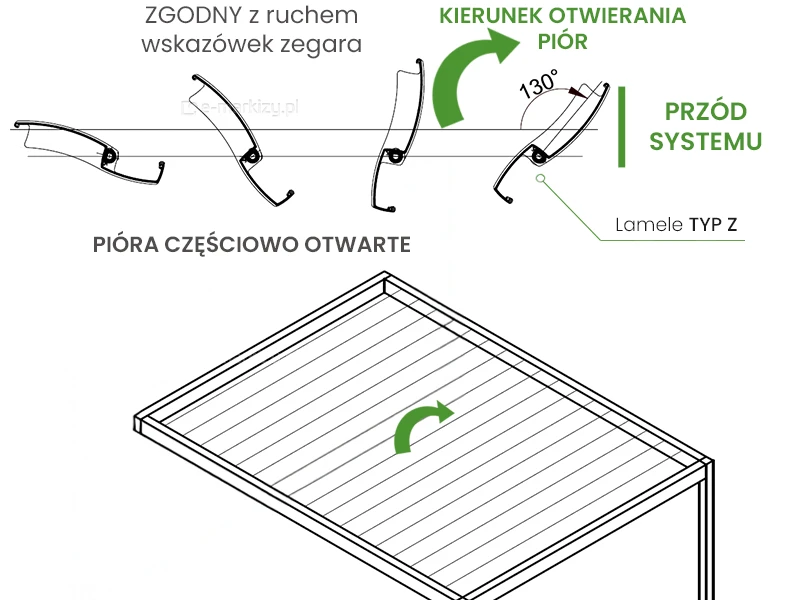

Rysunek techniczno-poglądowy przedstawia schemat działania i kierunek otwierania lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu Z. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych oraz jasnozielonych elementów graficznych i napisów w języku polskim. W górnej części grafiki widoczny jest przekrój boczny czterech lameli w fazie częściowego otwarcia, oznaczonych jako "PIÓRA CZĘŚCIOWO OTWARTE". Lamele mają esowaty, łukowato wygięty kształt z haczykowatymi zakończeniami na brzegach i są opisane wskaźnikiem jako "Lamele TYP Z". Po prawej stronie przekroju umieszczono pionową zieloną linię z podpisem "PRZÓD SYSTEMU". Duża, zielona, zakrzywiona strzałka wskazuje ruch obrotowy w prawą stronę, co definiuje nagłówek "KIERUNEK OTWIERANIA PIÓR". Powyżej znajduje się doprecyzowanie, że ruch ten jest "ZGODNY z ruchem wskazówek zegara". Po prawej stronie przekroju za pomocą cienkich linii, strzałki i łuku zaznaczono kąt otwarcia lameli wynoszący 130° względem płaszczyzny poziomej. W dolnej części rysunku znajduje się uproszczona, trójwymiarowa wizualizacja pergoli w widoku z góry, pokazująca prostokątną ramę dachu szczelnie wypełnioną zamkniętymi, równoległymi lamelami ułożonymi poprzecznie, opartą na pionowych słupach konstrukcyjnych. Na środku dachu umieszczono zieloną, zakrzywioną strzałkę, która powtarza informację o obrotowym kierunku otwierania piór w stronę prawą, czyli zgodnie z ruchem wskazówek
ZGODNY z ruchem wskazówek zegara

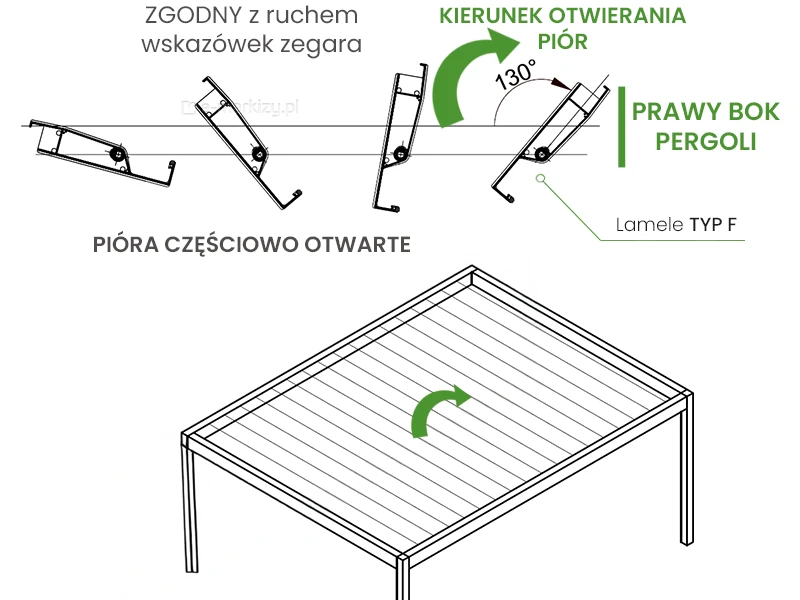

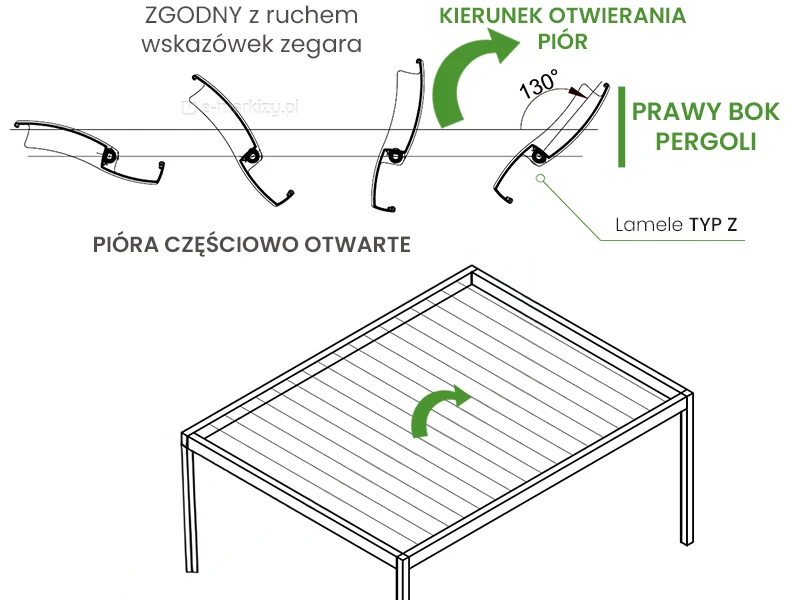

Analogiczny schemat obrotu lameli w pergoli prostopadłej:

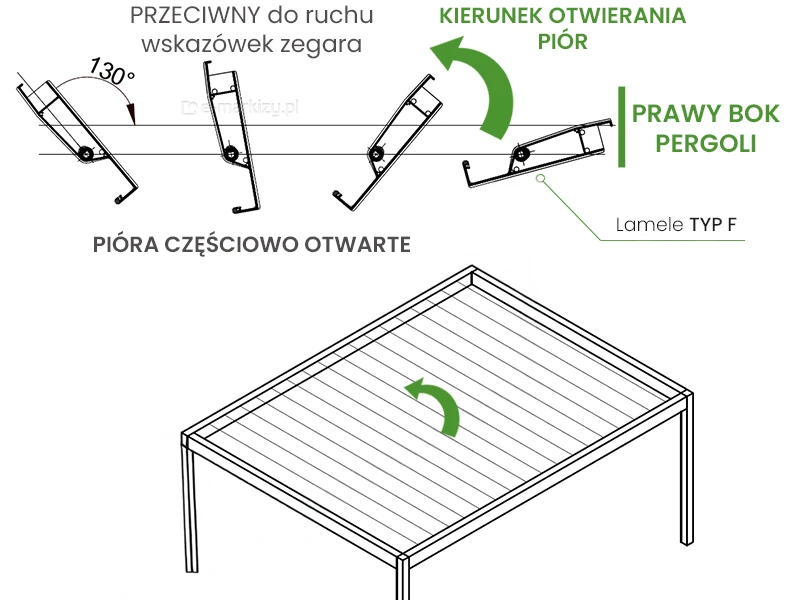

Rysunek techniczno-poglądowy przedstawia schemat działania i kierunek otwierania lameli, czyli piór zadaszenia pergoli model SB450 typu F. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych oraz zielonych elementów graficznych i napisów w języku polskim. W górnej części grafiki widoczny jest przekrój boczny czterech lameli w fazie częściowego otwarcia, oznaczonych jako "PIÓRA CZĘŚCIOWO OTWARTE". Lamele mają charakterystyczny, wygięty kształt rynienki na jednym z końców, służący do odprowadzania wody, i są opisane jako "Lamele TYP F". Po prawej stronie przekroju umieszczono pionową zieloną linię z podpisem "PRAWY BOK PERGOLI". Duża, zielona, zakrzywiona strzałka wskazuje ruch obrotowy w lewo, co definiuje nagłówek "KIERUNEK OTWIERANIA PIÓR". Powyżej znajduje się doprecyzowanie, że ruch ten jest "PRZECIWNY do ruchu wskazówek zegara". Po lewej stronie przekroju za pomocą cienkich linii i łuku zaznaczono maksymalny kąt otwarcia lameli wynoszący 180° względem płaszczyzny poziomej, przy czym aktualne wychylenie na schemacie opisano wartością 130°. W dolnej części rysunku znajduje się uproszczona, trójwymiarowa wizualizacja całej pergoli wolnostojącej w widoku z góry. Konstrukcja składa się z czterech pionowych nóg oraz prostokątnej ramy dachu, która jest szczelnie wypełniona zamkniętymi, równoległymi lamelami ułożonymi poprzecznie. Na środku dachu umieszczono zieloną, zakrzywioną strzałkę, która powtarza informację o obrotowym kierunku otwierania piór w stronę lewą, czyli przeciwnie do ruchu wskazówek zegara.
Lamele Typ F (standard) – PRZECIWNY
Lamele Typ F (standard) – ZGODNY
Lamele Typ Z (slim) – PRZECIWNY
Lamele Typ Z (slim) – ZGODNY
