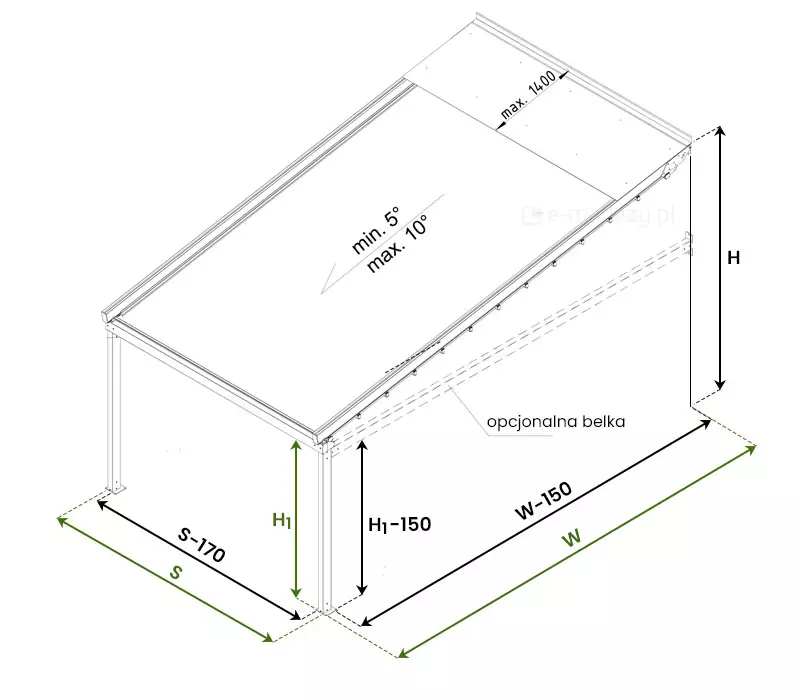

Rysunek techniczny w ujęciu izometrycznym szczegółowo prezentuje parametry montażowe oraz wymiarowanie pergoli przyściennej Solid, koncentrując się na precyzyjnym określeniu zależności między wymiarami konstrukcyjnymi a wymaganymi odliczeniami instalacyjnymi. Schemat przedstawia bryłę zadaszenia wspartą na pionowych słupach nośnych, z wyraźnie zaznaczonymi liniami wymiarowymi w kolorze zielonym, które definiują szerokość całkowitą S wraz z korektą S-170, a także wysięg całkowity W z odliczeniem W-150. Wysokość konstrukcji została podzielona na wymiar całkowity H, wysokość światła przejścia H1 oraz wysokość przejścia z uwzględnieniem obniżenia H1-150, co ma kluczowe znaczenie przy montażu w przestrzeniach o ograniczonej wysokości. Dodatkowo grafika wskazuje na możliwość zastosowania opcjonalnej belki konstrukcyjnej, co zostało zilustrowane liniami przerywanymi w obszarze słupów frontowych. Na płaszczyźnie dachu naniesiono informacje o dopuszczalnym zakresie kąta nachylenia zadaszenia, który mieści się w przedziale od minimum 5 stopni do maksimum 10 stopni, zapewniając właściwą geometrię spadku dla poprawnego odprowadzania wody opadowej. Całość dokumentacji rysunkowej dopełnia informacja o maksymalnej dopuszczalnej szerokości pojedynczego modułu zadaszenia wynoszącej 1400 milimetrów, co pozwala instalatorom na dokładne rozplanowanie układu pergoli przyściennej Solid przed przystąpieniem do prac montażowych.

Pergola Przyścienna Solid Aluprof Pomiar – Jeden Moduł

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

Wysokość podpory H1=250cm (max. 300cm)
Wysokość maksymalna H=405,3cm (góra mocowania ściennego)
Wysokość do opcjonalnej belki bocznej 235cm

Możliwy kąt pochyłu: min. 5°, max. 10°

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

Wysokość całkowita w szczycie konstrukcji

• wysięg 400cm, kąt pochyłu 5° = 3203mm
• wysięg 400cm, kąt pochyłu 10° = 3559mm

• wysięg 500cm, kąt pochyłu 5° = 3209mm
• wysięg 500cm, kąt pochyłu 10° = 3735mm

• wysięg 700cm, kąt pochyłu 5° = 3465mm
• wysięg 700cm, kąt pochyłu 10° = 4088mm

*wymiary orientacyjne przy standardowej wysokości H1=250cm, decyduje technologia produkcji

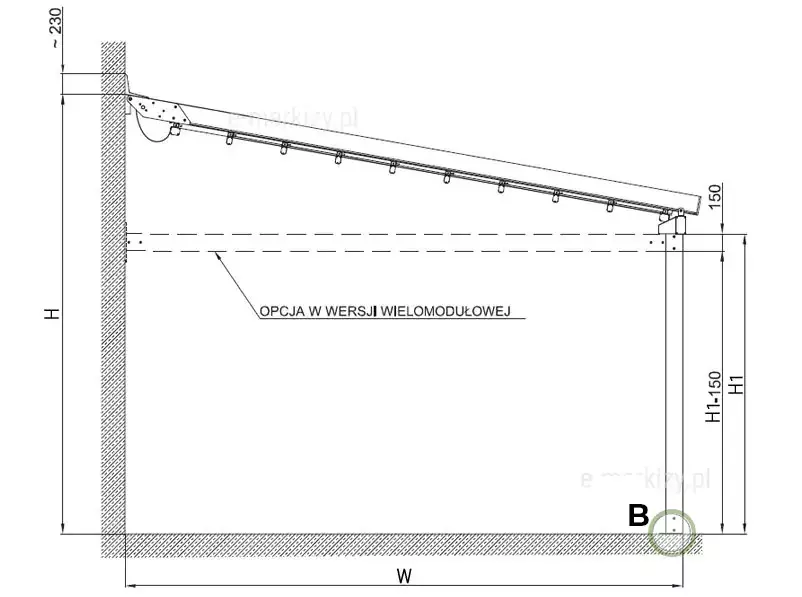

Techniczny rysunek przekroju bocznego przedstawia szczegółowe wytyczne dotyczące pomiaru wysięgu oraz parametrów wysokościowych pergoli przyściennej Solid. Schemat ilustruje montaż konstrukcji do pionowej ściany budynku, prezentując nachylone zadaszenie z systemem prowadnic i wsporników oraz pionowy słup podpierający, którego podstawa została oznaczona literą B w okręgu, wskazującym na kluczowy punkt zakotwienia w podłożu. Wymiarowanie pionowe obejmuje całkowitą wysokość konstrukcji oznaczoną jako H, wysokość światła przejścia H1 oraz zmodyfikowaną wysokość przejścia H1-150, uwzględniającą dodatkowy profil konstrukcyjny. Pozioma linia wymiarowa W definiuje całkowity wysięg systemu, mierząc odległość od ściany budynku do zewnętrznej krawędzi słupa nośnego. Na rysunku naniesiono również wartość 230 milimetrów dla górnego odstępu montażowego oraz 150 milimetrów dla wysokości profilu czołowego. Dodatkowo, przerywaną linią poziomą zaznaczono opcję dostępną w wersji wielomodułowej, co stanowi istotną informację dla projektantów i instalatorów planujących konfigurację zadaszenia tarasowego. Całość dokumentacji rysunkowej służy do precyzyjnego określenia zakresu montażu i zachowania odpowiednich odległości instalacyjnych w relacji do elementów konstrukcyjnych budynku oraz podłoża.

Wymiary Pergoli – Wysięg

H1 – wysokość pod belką przednią (w świetle)
W – wysięg systemu (max 7 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
Szczegół B – Zobacz dane techniczne

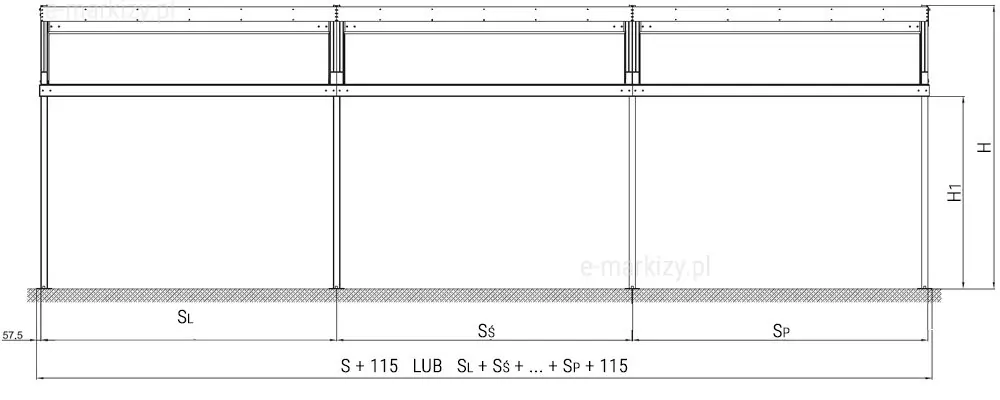

Techniczny rysunek schematyczny przedstawia przekrój frontowy konstrukcji pergoli przyściennej Solid, skupiając się na precyzyjnym wymiarowaniu szerokości oraz wysokości systemu. Na ilustracji widoczne są dwa pionowe słupy nośne osadzone na podłożu, które podtrzymują górną ramę zadaszenia złożoną z poziomych belek i profili konstrukcyjnych. W lewym dolnym rogu zaznaczono okręgiem punkt montażowy oznaczony literą C, wskazujący na sposób zakotwienia słupa do powierzchni tarasu. Wymiarowanie poziome definiuje szerokość S jako główny wymiar konstrukcyjny między słupami, podczas gdy szerokość całkowita systemu wynosi S plus 115 milimetrów, co wynika z uwzględnienia dodatkowego odstępu 57,5 milimetra po stronie oznaczonej punktem C. Po prawej stronie schematu naniesiono parametry wysokościowe, gdzie H oznacza całkowitą wysokość pergoli mierzoną od poziomu gruntu do najwyższej krawędzi górnej belki, natomiast H1 określa wysokość światła przejścia, czyli odległość od podłoża do dolnej krawędzi poprzecznego profilu nośnego. Całość dokumentacji rysunkowej dostarcza niezbędnych informacji do prawidłowego zaplanowania szerokości zabudowy i wysokości użytkowej pergoli przyściennej Solid przed przystąpieniem do montażu.

Wymiary Pergoli – Szerokość

H1 – wysokość pod belką przednią (w świetle)
S – szerokość systemu (max 4 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
Szczegół C – Zobacz dane techniczne

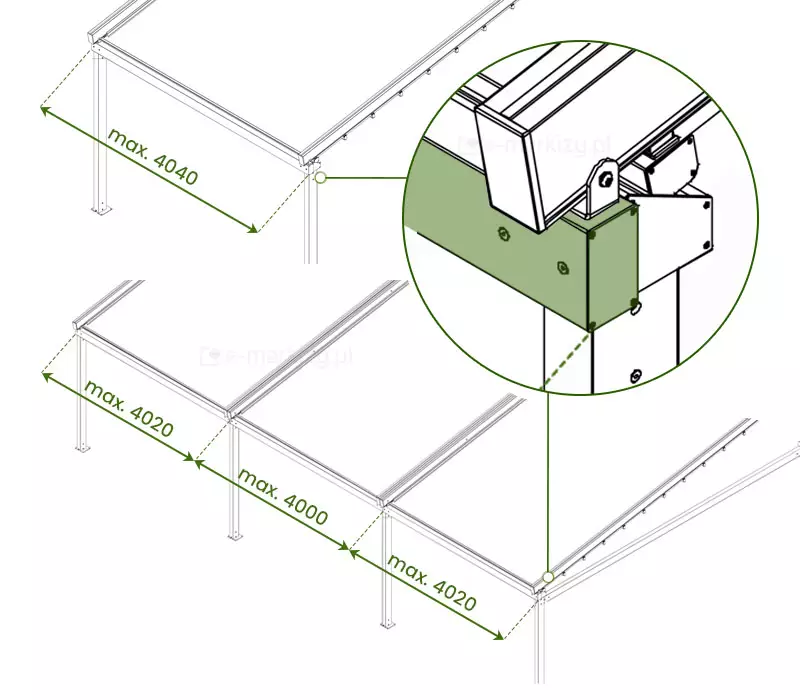

Rysunek techniczny przedstawia szczegółowy schemat pomiarowy belek przednich dla pergoli Solid, obejmujący konfigurację pojedynczą oraz modułową. W górnej części grafiki zaprezentowano pojedynczą konstrukcję pergoli, gdzie maksymalna długość belki przedniej wynosi 4040 milimetrów. Dolna część rysunku ukazuje wariant modułowy, w którym wymiary belek przednich wynoszą maksymalnie 4020 milimetrów dla sekcji skrajnych oraz 4000 milimetrów dla sekcji środkowej. Dodatkowo, w prawym górnym rogu znajduje się powiększony detal graficzny, który precyzyjnie ilustruje sposób łączenia belki przedniej z narożnikiem konstrukcji słupowej, co pozwala na dokładne zrozumienie miejsca montażu i połączeń mechanicznych.

Belka przednia pergoli

Przednia belka pergoli Solid nie jest uwzględniana przy pomiarze szerokości (S)

Wizualizacja techniczna 3D przedstawia sposób dokonywania pomiarów dla pergoli przyściennej modułowej Solid, ilustrując kluczowe wymiary niezbędne do poprawnej instalacji zadaszenia. Na obrazie widoczna jest konstrukcja o dwóch przęsłach, montowana bezpośrednio do płaskiej, jasnej ściany budynku, która stanowi punkt odniesienia dla określenia głębokości zabudowy. Zielonymi liniami wymiarowymi z grotami zaznaczono dwa podstawowe parametry geometryczne: szerokość całkowitą frontu oznaczoną jako S oraz głębokość konstrukcji oznaczoną jako W, która odnosi się do lewego boku pergoli. W obrębie wymiaru S, schemat podkreśla podział na poszczególne sekcje poprzez oznaczenie szerokości modułu dla każdego z dwóch pól zadaszenia, co obrazuje modularną budowę systemu. Konstrukcja wsparta jest na pionowych słupach nośnych, które wyznaczają narożniki obszaru zacienienia, a całość ujęcia koncentruje się na czytelnym wskazaniu punktów początkowych i końcowych, między którymi powinien być wykonany pomiar w celu prawidłowego dopasowania pergoli do architektury tarasu.

Pomiar pergoli w 2 modułach

S – szerokość pergoli max. 800cm
W – wysięg pergoli max. 700cm
H1 – wysokość słupów przednich 250cm (max. 300cm)

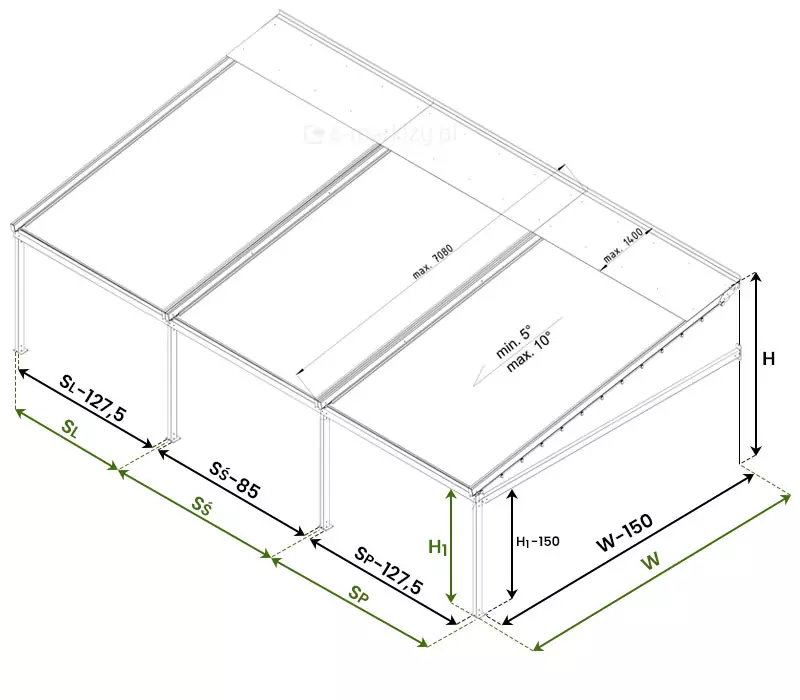

Rysunek techniczny w rzucie izometrycznym przedstawia szczegółowe wytyczne pomiarowe dla modułowej pergoli przyściennej Solid, uwzględniając wymiary konstrukcyjne poszczególnych sekcji oraz parametry nachylenia zadaszenia. Schemat obrazuje konstrukcję złożoną z trzech głównych przęseł, oznaczonych jako SL, SŚ oraz SP, przy czym dla każdego z nich wskazano precyzyjne odliczenia wymiarowe niezbędne do prawidłowego montażu, wynoszące odpowiednio 127,5 milimetra dla przęseł skrajnych oraz 85 milimetrów dla przęsła środkowego. Po prawej stronie bryły pergoli zaznaczono kluczowe wymiary wysokościowe, gdzie H oznacza całkowitą wysokość konstrukcji, H1 to wysokość światła przejścia pod belką, a H1-150 wskazuje na obniżoną wysokość przejścia z uwzględnieniem określonego odliczenia technicznego. Wymiarowanie wysięgu, oznaczony jako W wraz z korektą W-150, określa głębokość zabudowy pergoli mierzoną od ściany budynku do zewnętrznej krawędzi konstrukcji. Dodatkowo na płaszczyźnie dachu naniesiono parametry kątowe nachylenia zadaszenia, wskazując zakres od minimum 5 stopni do maksimum 10 stopni, co jest niezbędne dla zapewnienia prawidłowego odprowadzania wód opadowych. Rysunek określa również maksymalną długość pojedynczego modułu zadaszenia na 7080 milimetrów oraz maksymalną szerokość jednego elementu wynoszącą 1400 milimetrów, co w połączeniu z pozostałymi liniami wymiarowymi tworzy kompletny przewodnik techniczny dla instalatora pergoli przyściennej.

Pergola Solid – 3 moduły

Wymiarowanie poszczególnych modułów pergoli z uwzględnieniem wspólnych podpór wewnętrznych

Sposób wymiarowania systemu w wersji przyściennej wielomodułowej

Dla wersji wielomodułowej wymiary przyjmuje się jak dla analogicznych systemów jednomodułowych.
Różnica tkwi w podawaniu wymiarów szerokości systemu.
H1 – wysokość pod belką przednią (w świetle)
SL – szerokość skrajnego lewego modułu systemu (max 4000 mm)
SŚ – szerokość środkowych modułów systemu (max 4000 mm)
SP – szerokość skrajnego prawego modułu systemu (max 4000 mm)

UWAGA. Blacha ścienna doszczelniająca widoczna na niektórych grafikach nie jest dostępna w dostawie Aluprof
