Pergola Rubio Soft Pomiar i Dane techniczne

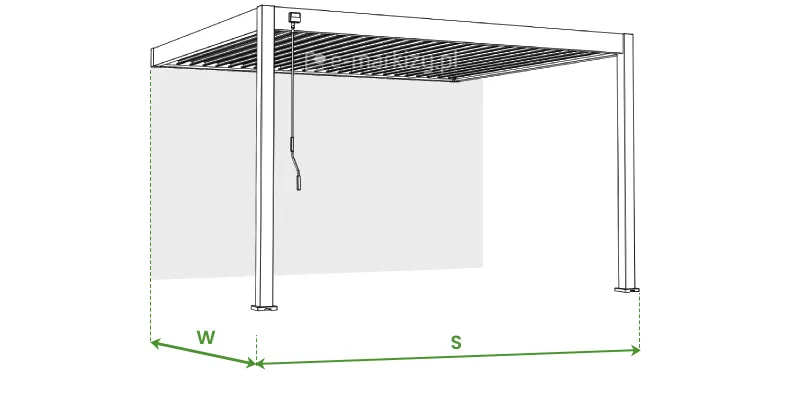

Schemat techniczny Pergola Rubio Soft Pomiar w rzucie izometrycznym prezentuje pojedynczy moduł pergoli przyściennej Rubio Soft z dachem lamelowym. Konstrukcja jest zamontowana do ściany (zaznaczonej szarym kolorem) i wsparta na dwóch słupach frontowych, a pod dachem widoczna jest korba do regulacji lameli. Na rysunku za pomocą zielonych linii pomocniczych i strzałek zaznaczono kluczowe parametry wymiarowe: literą „S” oznaczono szerokość konstrukcji mierzoną po zewnętrznych krawędziach słupów, natomiast literą „W” oznaczono wysięg pergoli, czyli odległość od ściany budynku do frontowej części słupa. Rysunek ma charakter poglądowy i służy do identyfikacji głównych gabarytów produktu.

Ścienna Pergola Rubio Soft Pomiar

Szerokość S = 400cm
Wysięg W = 355cm

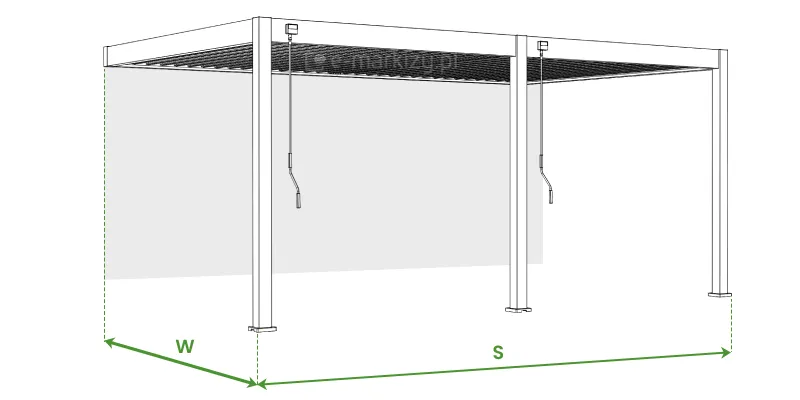

Rysunek techniczny w rzucie perspektywicznym prezentuje konstrukcję dwumodułowej pergoli tarasowej Rubio Soft z naniesionymi ogólnymi oznaczeniami wymiarowymi. Całość schematu wykonana jest w formie czarnego szkicu liniowego na białym tle, gdzie główne parametry gabarytowe zaznaczono zielonymi strzałkami i literami. Litera S określa całkowitą szerokość frontową konstrukcji, mierzoną po zewnętrznych krawędziach trzech pionowych słupów nośnych. Litera W definiuje głębokość pergoli (tzw. wysięg), mierzoną od tylnej płaszczyzny montażowej do frontowych podpór. Pergola posiada zadaszenie lamelowe, które jest podzielone na dwie niezależne sekcje. Przy lewym skrajnym słupie oraz przy słupie środkowym zamontowane są manualne mechanizmy sterujące w postaci pionowych korb, które umożliwiają regulację kąta nachylenia lameli dla każdego modułu z osobna. Konstrukcja jest przedstawiona jako wolnostojąca lub przyścienna, z wyraźnie zaznaczonymi stopami montażowymi u podstawy każdego ze słupów. Tylna część zadaszenia jest osadzona na pionowej płaszczyźnie, co sugeruje montaż do elewacji budynku.

Pomiar pergoli z dwoma dachami

Szerokość S = 538cm, 599cm lub 721cm
Wysięg W = 354cm lub 355cm

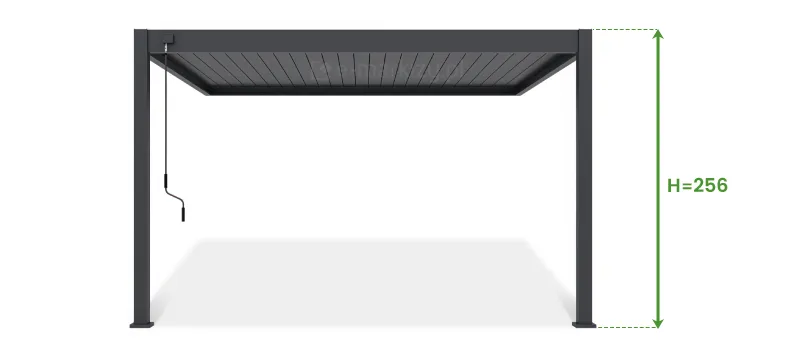

Grafika przedstawia frontowy widok pojedynczego modułu nowoczesnej pergoli lamelowej w ciemnym, antracytowym kolorze, umieszczonej na białym tle. Konstrukcja składa się z dwóch masywnych słupów o kwadratowym przekroju, które podtrzymują poziomą ramę dachu z wypełnieniem w formie szczelnie ułożonych lameli. Po lewej stronie górnej belki widoczny jest mechanizm sterujący z przymocowaną długą korbą służącą do ręcznej zmiany kąta nachylenia dachu. Po prawej stronie schematu umieszczono zieloną pionową strzałkę z opisem wymiarowym H=256, która wskazuje całkowitą wysokość konstrukcji od podstawy słupów do górnej krawędzi ramy. Pod budowlą zaznaczono delikatny cień, co nadaje grafice efektu trójwymiarowości i realizmu.

Wysokość pergoli

Wysokość H = 256cm

Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.

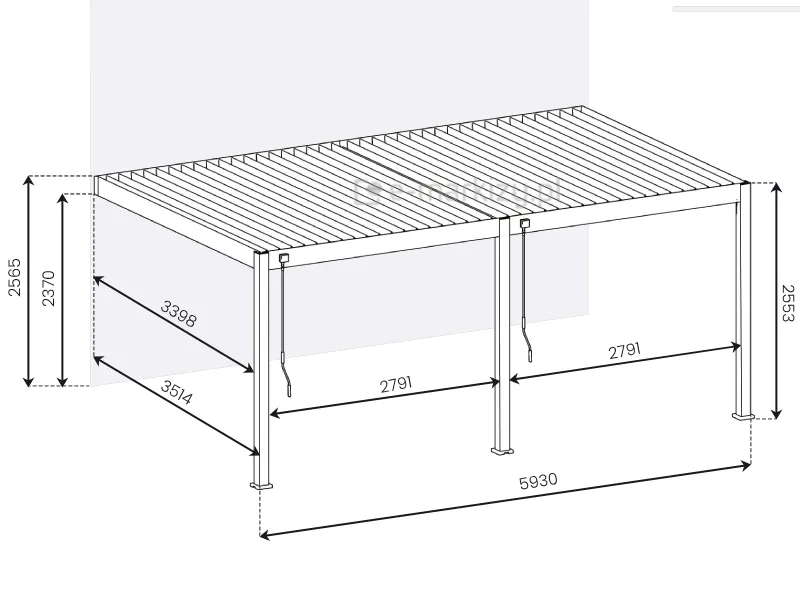

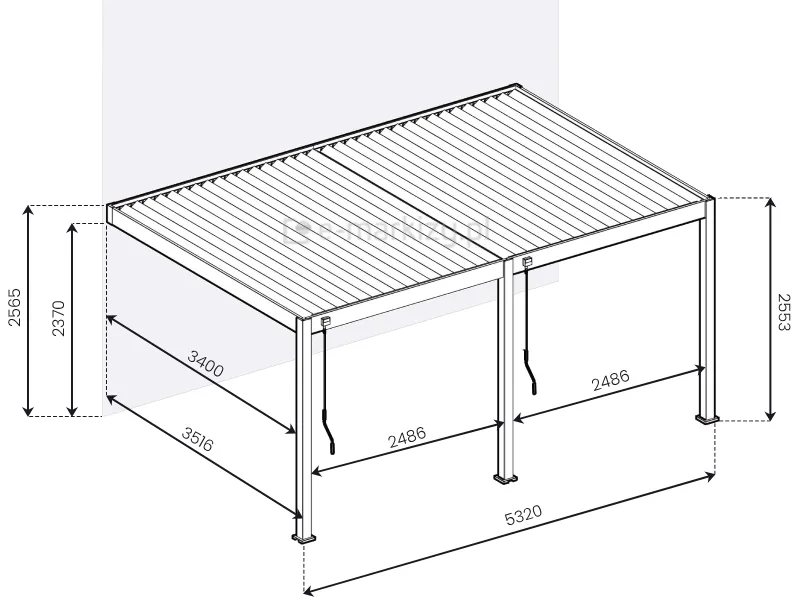

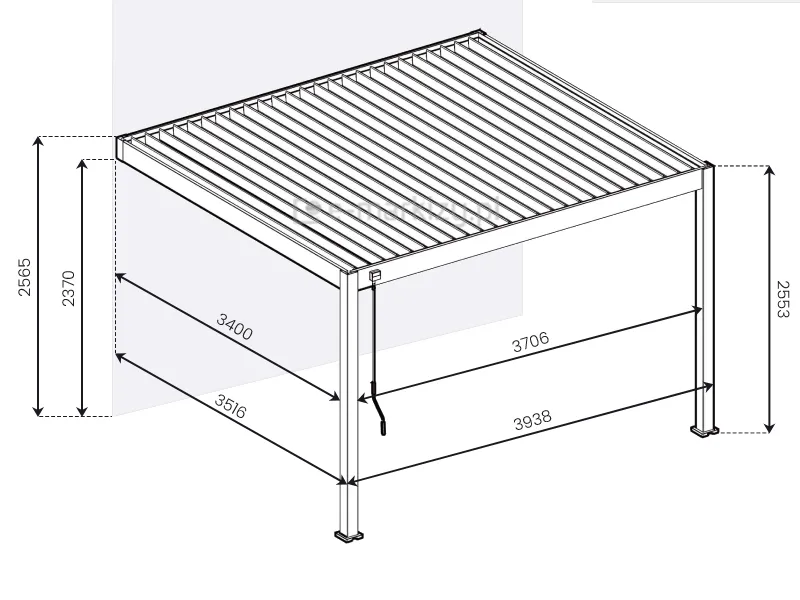

Szczegółowe pomiary pergoli w wersji ściennej [mm]

• Wymiary horyzontalne nie uwzględniają stóp montażowych.

Pergola Rubio Soft Dane techniczne

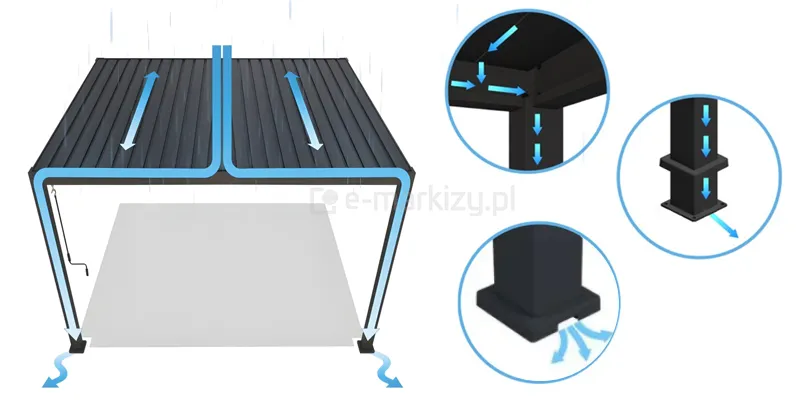

Schemat techniczny prezentujący zintegrowany system odprowadzania wody deszczowej w nowoczesnej pergoli tarasowej Rubio Soft. Schemat przedstawiono na obrazie pergoli o ciemnej, antracytowej konstrukcji. Główna grafika po lewej stronie przedstawia trójwymiarowy model pergoli z dachem lamelowym, na który padają krople deszczu. Za pomocą jasnoniebieskich strzałek i linii naniesionych na przekrój konstrukcji zilustrowano obieg wody: opady zbierane są przez lamele, płyną wzdłuż belek bocznych, a następnie są kierowane pionowo w dół wewnątrz profili nośnych aż do stóp montażowych, skąd wypływają na zewnątrz. Po prawej stronie znajdują się trzy szczegółowe powiększenia w okrągłych polach, które wyjaśniają poszczególne etapy drenażu. Górne zbliżenie pokazuje punkt styku dachu z rynną wewnętrzną i górną częścią słupa, gdzie strzałki wskazują przepływ wody z lameli do pionowego profilu. Środkowe zbliżenie prezentuje dolną część słupa nośnego z zamontowaną maskownicą stopy, z której boku wypływa woda. Dolne zbliżenie ukazuje podstawę słupa od spodu, ilustrując system odpływowy odprowadzający wodę bezpośrednio na podłoże przez dedykowane szczeliny. Całość została przygotowana na czystym, białym tle, co podkreśla techniczny charakter ilustracji.

Wbudowany system rynnowy

Pergola Rubio Soft wyposażona jest w zintegrowany, całkowicie ukryty system odprowadzania wody, który skutecznie chroni dach przed gromadzeniem się deszczówki. Woda spływa bezpośrednio z lameli do dyskretnych kanałów rynnowych ukrytych w ramie konstrukcji, a następnie kierowana jest do wnętrza podpór. Tam odprowadzana jest na zewnątrz przy podstawie pergoli, dzięki czemu całość działa w pełni automatycznie i bezobsługowo. Brak widocznych rynien oraz rur spustowych podkreśla nowoczesny charakter konstrukcji i zapewnia estetyczny, minimalistyczny wygląd.

Dzięki takiemu rozwiązaniu pergola Rubio Soft zachowuje najwyższą trwałość, a aluminiowe elementy są dodatkowo chronione przed korozją i nadmiernym zużyciem. System skutecznie radzi sobie nawet z intensywnymi opadami, utrzymując przestrzeń pod pergolą suchą i komfortową. Podczas montażu ważne jest zachowanie niewielkiego spadku dachu — około 0,5° (czyli 1 cm na każdy 1 m długości) — co gwarantuje prawidłowy odpływ wody i niezawodne działanie konstrukcji przez wiele lat.

Ręczne sterowanie lamelami pergoli

Pergola Ścienna Rubio Soft sterowana jest manualnie, za pomocą mechanizmu korbowego do obracania piórami lameli dachowych w zakresie do 135°. W przypadku wersji z podwójnym dachem, każdy sterowany jest niezależnie.

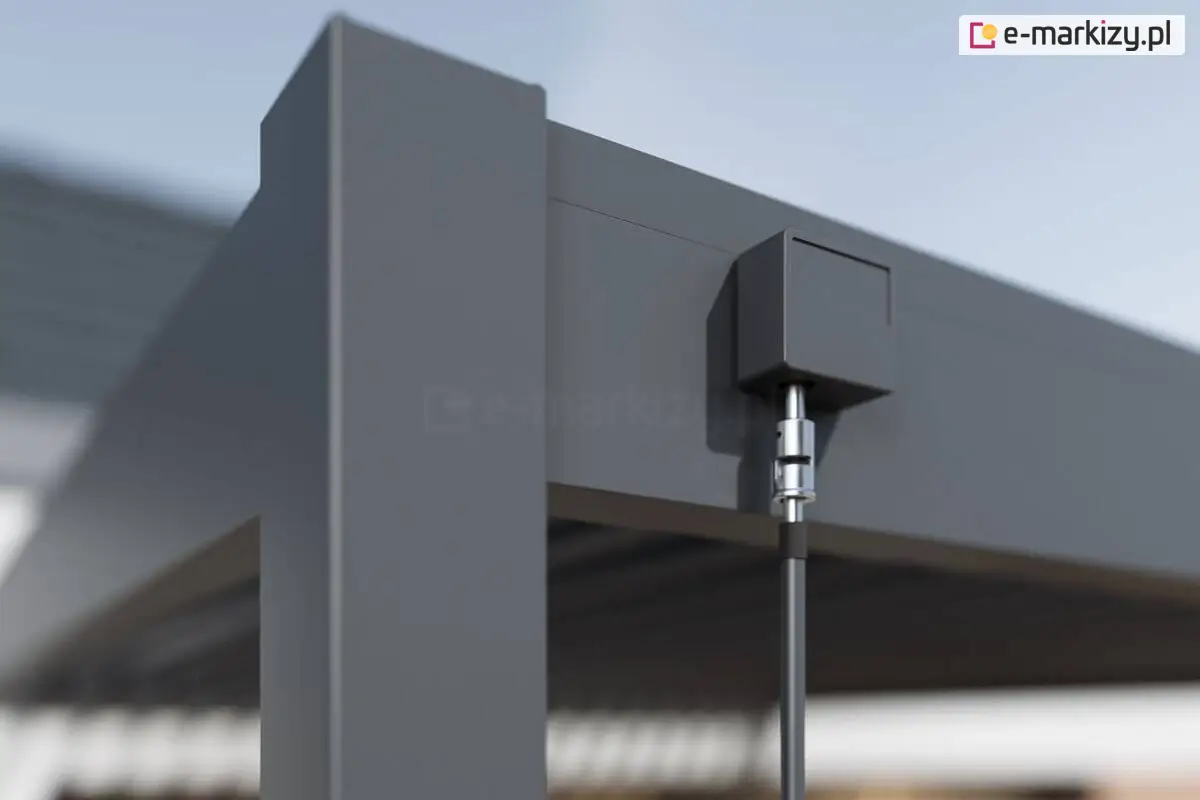

Niewielka kwadratowa skrzyneczka zamocowana na konstrukcji pergoli o antracytowym kolorze pozwala na sprawne otwieranie i zamykanie lameli dachowych za pomocą korby.

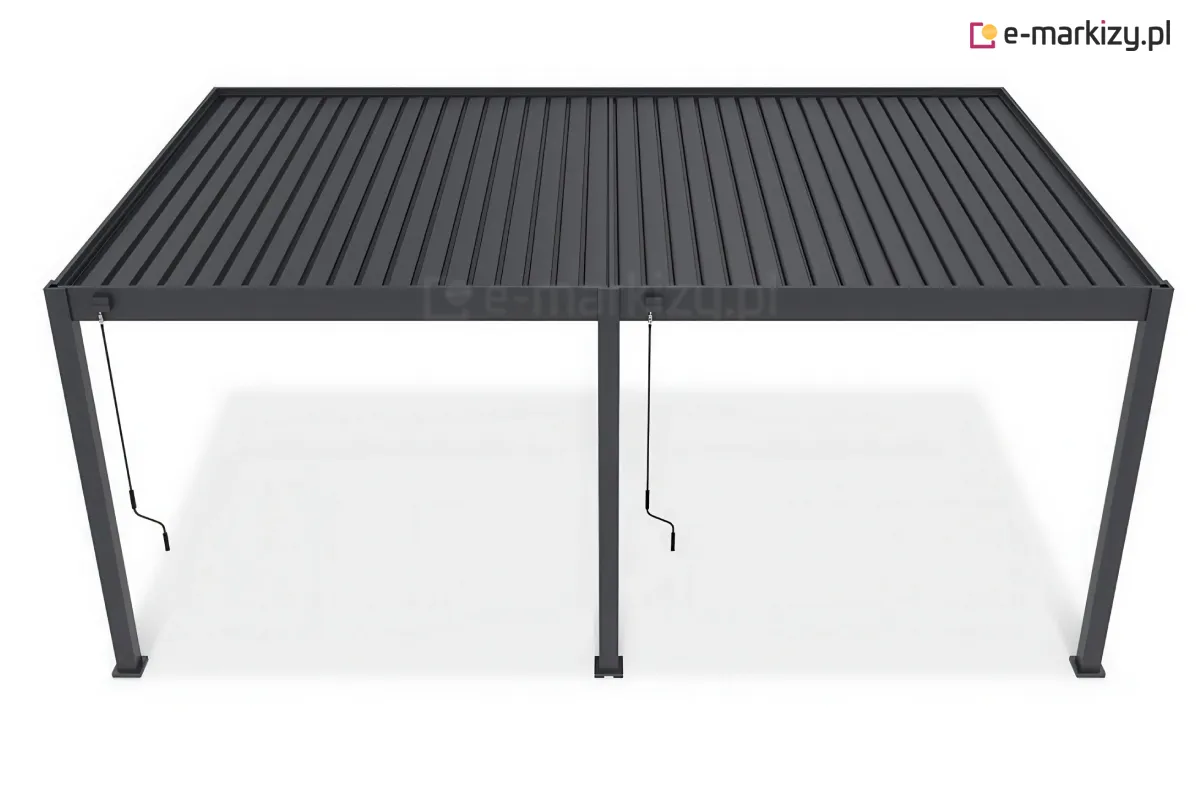

Dwumodułowa pergola tarasowa Rubio Soft, o nowoczesnej, aluminiowej konstrukcji w kolorze antracytowym, przedstawiona z perspektywy z góry na czystym, białym tle. Produkt składa się z dwóch połączonych sekcji dachu, z których każda wypełniona jest równolegle ułożonymi, ruchomymi lamelami tworzącymi szczelne zadaszenie. Całość wspiera się na trzech pionowych słupach o kwadratowym przekroju, umieszczonych w jednej linii na froncie konstrukcji, co sugeruje model przyścienny. Każdy ze słupów zakończony jest u dołu płaską stopą montażową z widocznymi otworami na śruby. Do ramy dachu, przy lewym oraz środkowym słupie, zamocowane są dwie niezależne korby ręczne o smukłej budowie, zakończone ergonomicznymi uchwytami, służące do oddzielnego regulowania kąta otwarcia lameli w obu modułach. Powierzchnia konstrukcji posiada matowe, gładkie wykończenie, a precyzyjne łączenia ramy podkreślają minimalistyczny design bryły. Pod pergolą widoczny jest subtelny, rozproszony cień rzucony na białą płaszczyznę, dodający głębi i realizmu.

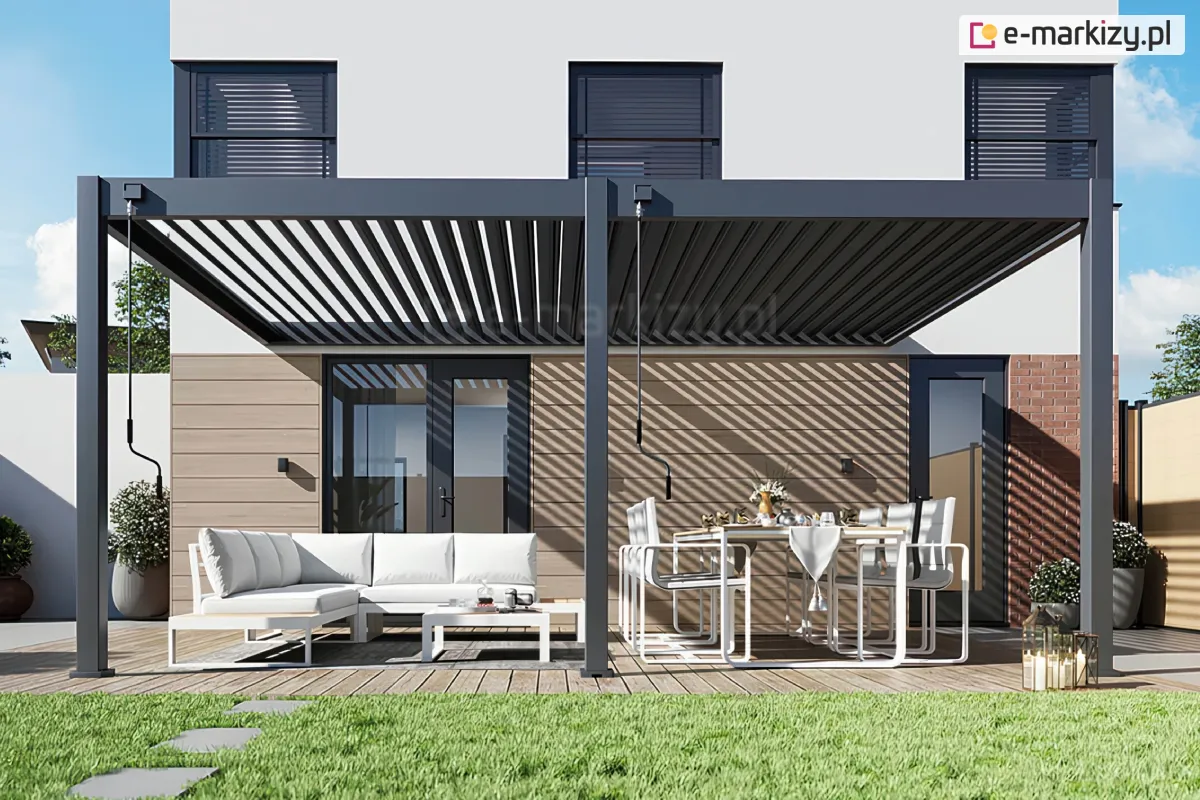

Dwumodułowa pergola tarasowa lamelowa zamontowana przy nowoczesnym budynku mieszkalnym, zaprezentowana w pełnym słońcu. Aluminiowa konstrukcja w kolorze ciemnego antracytu opiera się na trzech pionowych słupach o kwadratowym przekroju, kotwionych do drewnianego tarasu. Zadaszenie składa się z dwóch niezależnych sekcji lameli: lewa sekcja jest otwarta, ukazując błękitne niebo i rzucając wyraźny, pasiasty cień na elewację domu, natomiast prawa sekcja pozostaje przymknięta lub otwarta pod innym kątem. Przy skrajnym lewym słupie oraz przy słupie środkowym zamontowane są manualne korby sterujące z czarnymi uchwytami. Pod pergolą urządzono dwie strefy wypoczynkowe z białymi meblami ogrodowymi: po lewej stronie znajduje się duży narożnik z jasnymi poduszkami i stolik kawowy, a po prawej stronie stół jadalniany z sześcioma krzesłami, na którym ustawiona jest zastawa. Tło stanowi jasna elewacja budynku wykończona częściowo panelami w kolorze drewna oraz cegłą, z widocznymi ciemnymi ramami okiennymi i drzwiami tarasowymi. W dolnej części zdjęcia widoczny jest fragment zielonego trawnika oraz ścieżka z szarych płyt betonowych, a po prawej stronie donice z niską roślinnością i lampiony ustawione na deskach tarasowych.

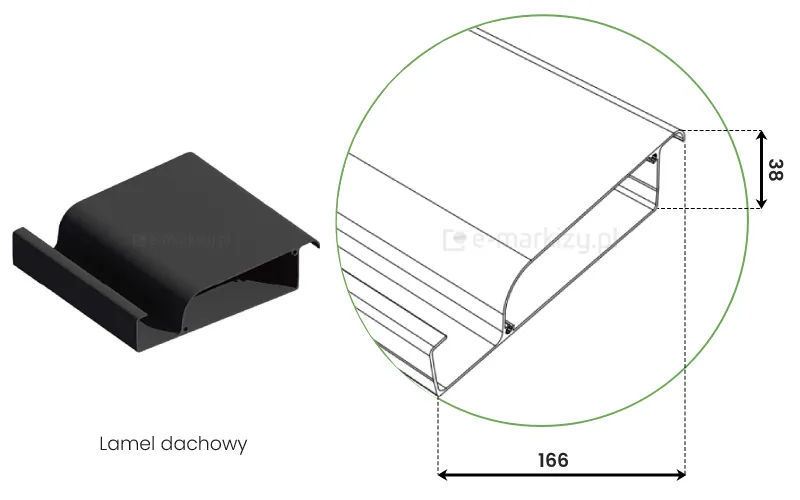

Grafika prezentuje szczegółowe parametry techniczne lamela dachowego stosowanego w nowoczesnej pergoli Rubio Soft. Zdjęcie składa się z dwóch głównych elementów: realistycznej wizualizacji 3D fragmentu lamela oraz schematu technicznego wpisanego w zielony okrąg, który precyzuje wymiary profilu. Po lewej stronie znajduje się trójwymiarowy model lamela w kolorze antracytowym lub czarnym, o matowym wykończeniu, ukazujący jego specyficzny, aerodynamiczny kształt z wyraźnym wyprofilowaniem odprowadzającym wodę. Pod wizualizacją widnieje napis Lamel dachowy wykonany prostą, bezszeryfową czcionką. Prawa część grafiki zawiera rysunek liniowy przekroju poprzecznego lamela z naniesionymi wartościami liczbowymi. Szerokość całkowita profilu mierzona w poziomie wynosi 166 mm, natomiast wysokość bocznej krawędzi lamela to 38 mm. Konstrukcja profilu jest pusta w środku, co sugeruje zastosowanie lekkiego i wytrzymałego aluminium ekstrudowanego. Górna powierzchnia lamela jest gładka i lekko nachylona na krawędziach, co zapewnia szczelność dachu po zamknięciu. Schemat dokładnie obrazuje system zakładek i wygięć materiału, które odpowiadają za sztywność elementu oraz efektywne odprowadzanie opadów atmosferycznych do systemu rynnowego pergoli.

Pojedynczy panel dachowy – wymiary

• szerokość: 16,6 cm
• głębokość: 3,8 cm

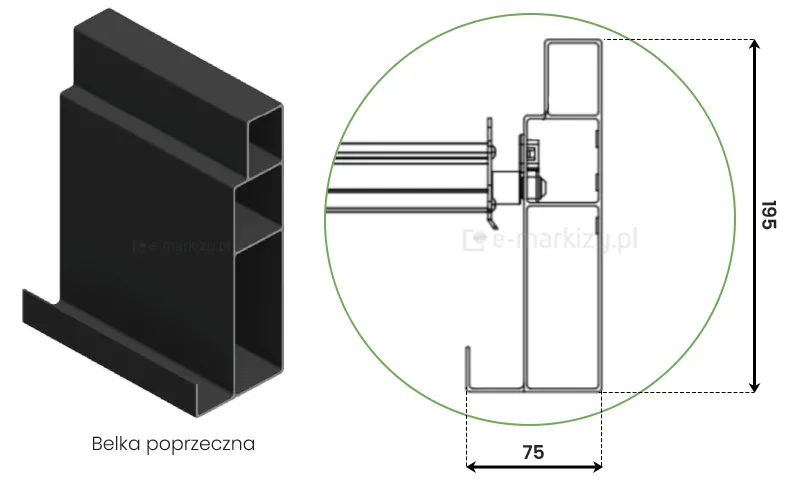

Grafika prezentuje specyfikację techniczną profilu belki poprzecznej stosowanej w konstrukcji pergoli tarasowej Rubio Soft. Obraz składa się z ciemnej wizualizacji 3D po lewej stronie oraz schematycznego rysunku przekroju poprzecznego umieszczonego w zielonym okręgu po prawej stronie. Wizualizacja 3D przedstawia fragment belki w kolorze antracytowym, ukazując jej wielokomorową strukturę wewnętrzną, która zapewnia wysoką sztywność i wytrzymałość mechaniczną elementu. Poniżej znajduje się podpis Belka poprzeczna wykonany prostą czcionką. Rysunek techniczny precyzuje wymiary gabarytowe profilu. Całkowita wysokość belki mierzona w pionie wynosi 195 mm, natomiast jej szerokość u podstawy, uwzględniająca wysuniętą krawędź pełniąca funkcję rynny, wynosi 75 mm. Przekrój ujawnia, że belka składa się z głównego, pionowego profilu o prostokątnym kształcie z wewnętrznymi przegrodami wzmacniającymi oraz zintegrowanego korytka odpływowego w kształcie litery L u dołu. Na schemacie widoczne jest również miejsce łączenia belki z mechanizmem ruchomych lameli dachowych, co ilustruje sposób osadzenia elementów obrotowych wewnątrz ramy. Konstrukcja profilu została zaprojektowana w taki sposób, aby ukryć elementy montażowe i zapewnić estetyczny wygląd przy jednoczesnym zachowaniu funkcjonalności systemu odprowadzania wody deszczowej.

Belka poprzeczna – wymiary

• szerokość: 19,5 cm
• głębokość: 7,5 cm

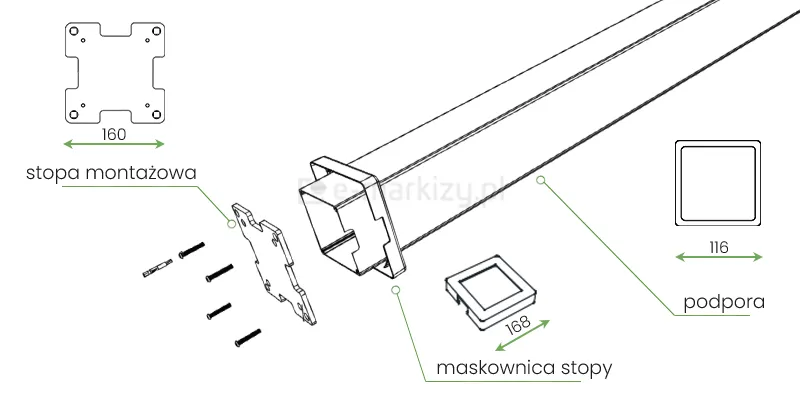

Grafika przedstawia szczegółowy rysunek techniczny i schemat montażowy dolnej części podpory pergoli tarasowej Rubio Soft. Na obrazie widoczne są poszczególne komponenty konstrukcyjne rozłożone w widoku eksplodującym oraz ich rzuty z wymiarowaniem w milimetrach. Głównym elementem jest aluminiowa podpora o kwadratowym przekroju, której szerokość boku wynosi 116 mm. Podpora ta łączy się z płaską stopą montażową o charakterystycznym kształcie z wcięciami na krawędziach, której szerokość całkowita wynosi 160 mm. Stopa posiada cztery otwory montażowe rozmieszczone w narożnikach, do których przypisane są cztery długie śruby montażowe z kołkami rozporowymi, pokazane obok w układzie gotowym do instalacji. Kolejnym elementem systemu jest kwadratowa maskownica stopy o szerokości 168 mm, która służy do estetycznego zakrycia miejsca łączenia podpory z podłożem i ukrycia śrub montażowych. Całość rysunku jest wykonana w formie czarnego szkicu liniowego na białym tle, z zielonymi liniami pomocniczymi wskazującymi nazwy poszczególnych części: stopa montażowa, maskownica stopy oraz podpora. Schemat precyzyjnie obrazuje sposób warstwowego składania elementów podstawy, co zapewnia stabilność całej konstrukcji pergoli.

Wymiary podpór

• szerokość: 11,6 cm
• głębokość: 11,6 cm
• grubość ścianki 1,5 mm

• maskownica stopy: 16,8 cm

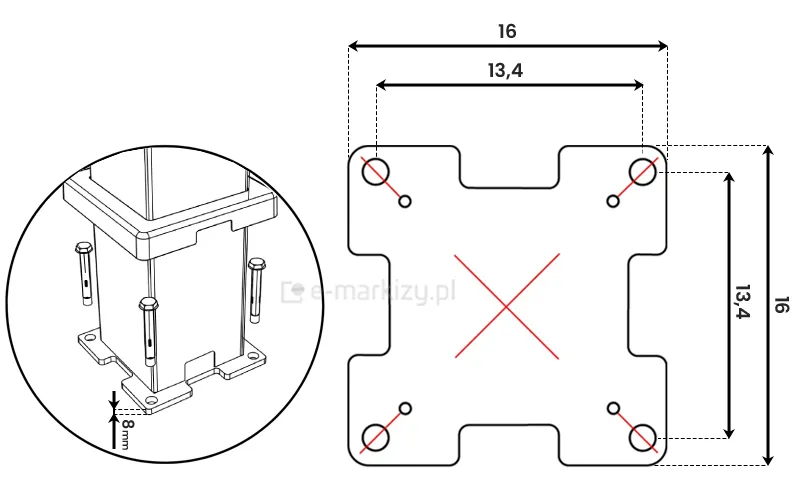

Rysunek techniczny przedstawia szczegółowe wymiarowanie stopy montażowej pergoli, zaprezentowane za pomocą rzutu z góry oraz wizualizacji aksonometrycznej w zbliżeniu. Stopa ma charakterystyczny, symetryczny kształt kwadratu o boku 16 cm z głębokimi wcięciami na środku każdej krawędzi, co nadaje jej formę zbliżoną do krzyża o grubych ramionach. Na rzucie poziomym naniesiono precyzyjne odległości między osiami otworów montażowych, które wynoszą 13,4 cm zarówno w pionie, jak i w poziomie. W narożnikach znajdują się główne otwory o okrągłym przekroju, zaznaczone czerwonymi liniami pomocniczymi przecinającymi się w ich centrach. Środek stopy oznaczony jest dużą, czerwoną literą X. W lewej części grafiki, wewnątrz okręgu, umieszczono trójwymiarowy detal przedstawiający dolną część aluminiowej podpory osadzonej na opisanej stopie. Wizualizacja ta pokazuje grubość stalowej lub aluminiowej płyty podstawy, która wynosi dokładnie 8 mm. Widoczne są również cztery śruby kotwiące z łbami sześciokątnymi, uniesione nad otworami montażowymi, co ilustruje sposób przytwierdzania konstrukcji do podłoża. Podpora pionowa o kwadratowym przekroju jest wsunięta w kołnierz stopy, a nad nią znajduje się lekko uniesiona maskownica, która po opuszczeniu zakrywa śruby i całą płytę montażową. Całość schematu przygotowana jest w czytelnej formie czarno-białego rysunku technicznego z wyraźnymi liniami wymiarowymi i strzałkami.

Stopa podpory

• podstawa nogi: 16 cm
• rozstaw otworów: 13,4 cm
• grubość podstawy nogi: 8 mm
