Pergola SB400 napędy

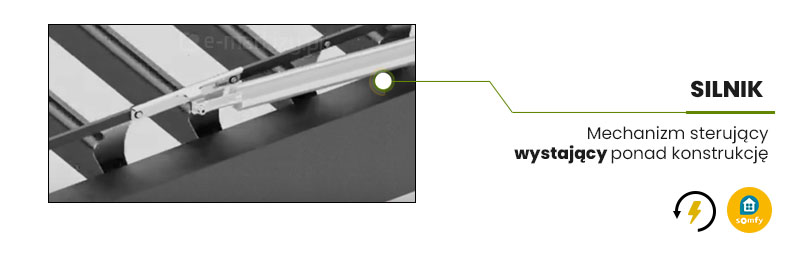

Zbliżenie na mechanizm napędowy dachu lamelowego SB400R, prezentujące liniowy silnik elektryczny zamontowany na górnej krawędzi ramy konstrukcyjnej. Srebrny siłownik o cylindrycznym kształcie jest połączony z systemem cięgien, które odpowiadają za obrót piór dachu. Na grafice dach lamelowy SB400 R napędy, obok detalu technicznego znajduje się napis informujący, że mechanizm sterujący wystaje ponad konstrukcję, oraz logotyp marki Somfy, wskazujący na zastosowaną automatykę. Pióra dachu w kolorze antracytowym są widoczne w tle w pozycji zamkniętej, a cała sekcja napędowa jest zintegrowana z boczną rynną obwodową pergoli.

Pergola SB400 napędy

Napęd pergoli bioklimatycznej SB400 Aluprof to Somfy Pergola (V 24 DC 250mm/24V/IP67) umożliwiający obrót lameli w zakresie od 0 do 120 stopni. Silnik 24V wymaga podłączenia co centralki. Centralka powinna być podłączona do zasilacza 24V DC, a zasilacz do prądu 230 V AC.

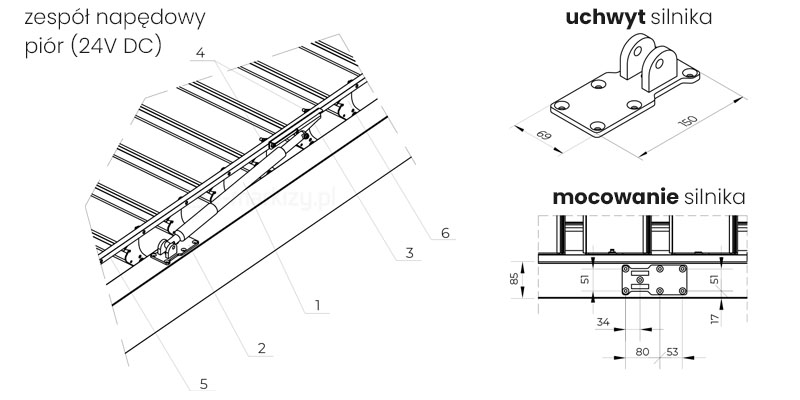

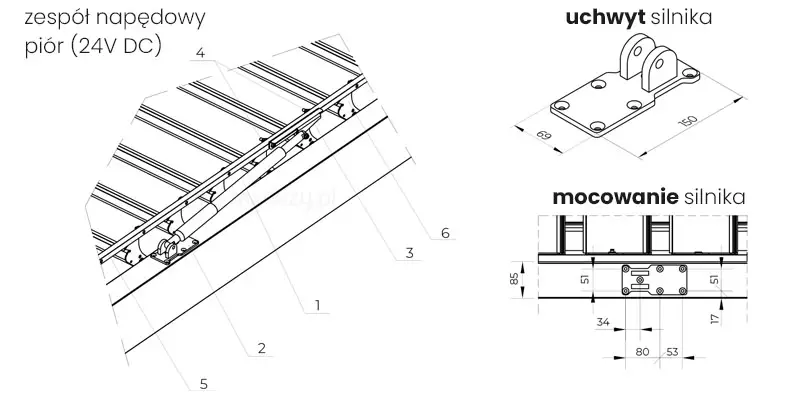

Rysunek techniczny przedstawiający detale konstrukcyjne zespołu napędowego piór pergoli SB400, zasilanego napięciem 24V DC. Grafika podzielona jest na trzy sekcje: lewa strona prezentuje widok izometryczny silnika liniowego zamontowanego na ramie pergoli i połączonego z systemem obrotowych lamel za pomocą cięgien, z ponumerowanymi elementami od 1 do 6. W górnej części po prawej stronie widoczny jest szczegółowy schemat uchwytu silnika z podanymi wymiarami montażowymi 69 mm na 150 mm. Dolna sekcja po prawej stronie to rysunek techniczny w rzucie z góry, obrazujący precyzyjne rozmieszczenie mocowania silnika na belce o szerokości 85 mm, z naniesionymi odległościami montażowymi w milimetrach. Całość wykonana jest w formie czarno-białego szkicu inżynierskiego, służącego jako dokumentacja montażowa i serwisowa dla systemów automatyki zadaszeń tarasowych.

Zespół napędowy – silnik 24V DC

1. silnik liniowy 24V DC siła 600N
2. uchwyt silnika
3. uchwyt prowadzący (lewy)
4. śruba M8
5. cięgno 20x20x2 mm
6. zaślepka pióra (napedowa)

UWAGA: Uchwyt prowadzący posiada wersję lewą lub prawą
