Pergola Square Flat Przyścienna Pomiar i Dane Techniczne

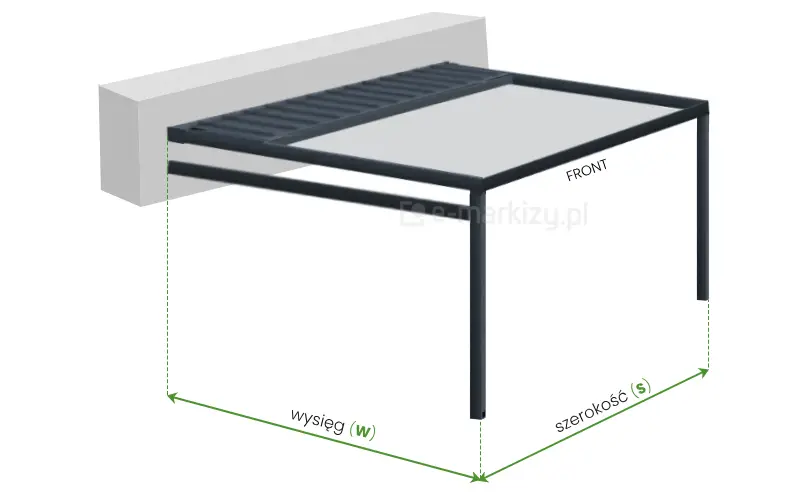

Pergola Square Flat Przyścienna Pomiar szerokości i wysięgu oznaczony na przymocowanej do fragmentu ściany pergoli. Szerokość oznaczono od strony podpisanej przy konstrukcji "Front", od zewnętrznych krawędzi podpór przednich, pomiędzy którymi zaznaczono zieloną dwukierunkową strzałką pomiar szerokości. Ponad strzałką napis "szerokość (s)". Po lewej na bocznej ścianie pergoli, pomiędzy ścianą a skrajem zewnętrznym podpory frontowej zamieszczono strzałkę dwukierunkową w zielonym kolorze, oznaczającą pomiar wysięgu. Ponad strzałką napis "Wysięg (W)".

Pergola Square Flat Przyścienna Pomiar

S – szerokość pergoli (max. 500cm)
W – wysięg pergoli (max. 600cm)

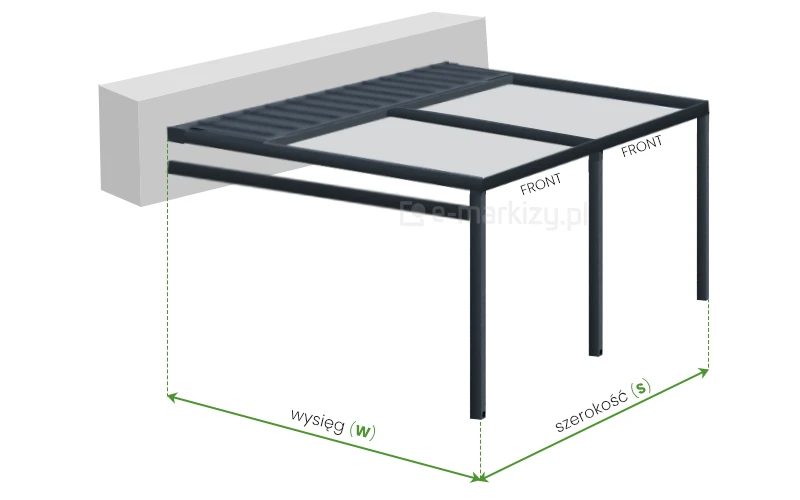

Techniczny schemat izometryczny nowoczesnej pergoli tarasowej Square Flat montowanej do ściany budynku prezentujący sposób wymiarowania konstrukcji z dachem tkaninowym. Grafitowa aluminiowa konstrukcja składa się z trzech pionowych słupów wsporczych oraz ramy zadaszenia w której widoczny jest daszek ochronny oraz rozsunięta, biała tkanina zadaszenia. Na grafice zielonymi liniami pomocniczymi oraz strzałkami zaznaczono dwa kluczowe parametry techniczne wymagane do zamówienia produktu to jest wysięg oznaczony literą w mierzony od ściany budynku do zewnętrznej krawędzi słupa oraz szerokość oznaczoną literą s mierzoną wzdłuż frontu konstrukcji między skrajnymi słupami. Belki frontowe zostały wyraźnie opisane napisem front w celu ułatwienia orientacji w przestrzeni montażowej. Całość przedstawiona jest na białym neutralnym tle z uproszczoną bryłą muru do którego przytwierdzona jest tylna belka nośna zadaszenia co pozwala na dokładne zrozumienie geometrii oraz sposobu planowania zabudowy tarasu.

Pomiar pergoli na 3 podporach

S – szerokość pergoli (max. 700cm)
W – wysięg pergoli (max. 600cm)

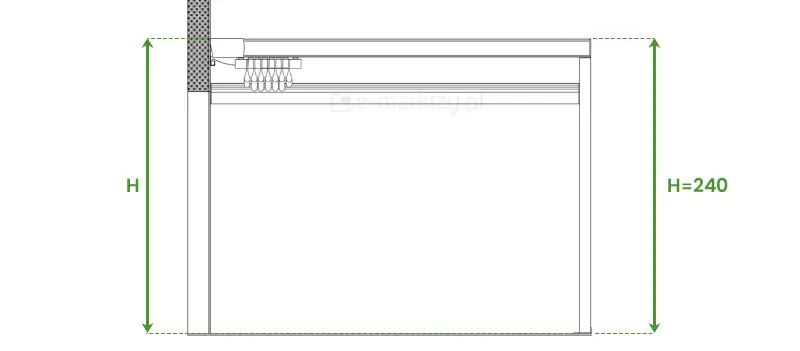

Schemat pergoli Square Flat MOL z ukazanym na niej pomiarem wysokości osłony. Po prawej na schemacie od podłoża i od krawędzi belki dachowej poprowadzono przerywane linie, między którymi wpisano grubą zieloną dwukierunkową strzałkę z napisem w połowie jej wysokości "H=240". Po przeciwnej stronie ukazano ten sam wymiar przy ścianie, oznaczony wyłącznie symbolem H.

Wysokość pergoli Square Flat Mol

W – wysięg pergoli
H – wysokość pergoli, standard 240cm

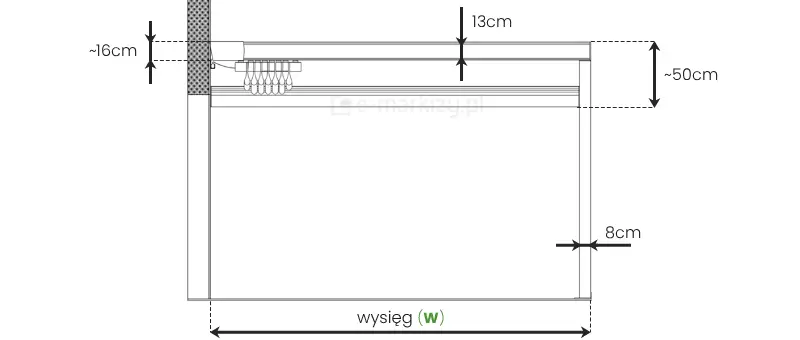

Schemat pergoli Square Flat MOL z ukazanymi wymiarami najważniejszych elementów osłony. Mocowanie do sciany około 16cm, wysokość belki dachu 13 cm, wymiar boczny słupka frontowego 8 cm, a wysokość dachu z tkaniną i boczną rynną około 50 cm.

Szczegółowe wymiary elementów pergoli

• podpora 8cm
• belka górna 13cm
• wysokość w świetle pergoli pod belką rynnową 240-50= ~190cm

Pergola Square Flat Dane Techniczne

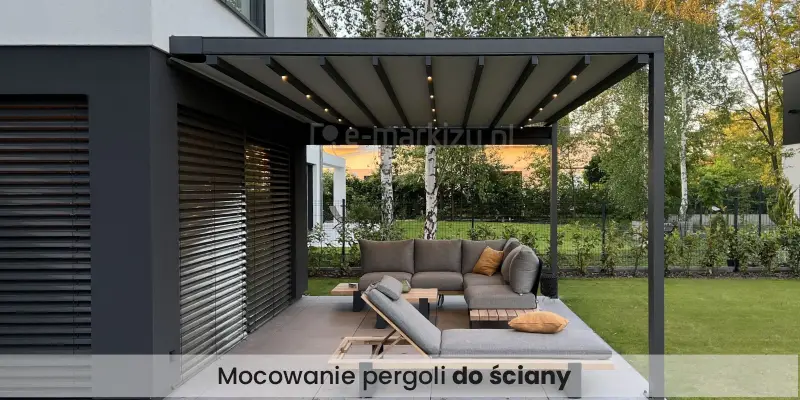

Nowoczesny taras zadaszony pergolą Square Flat, przylegający do nowo wybudowanego domu jednorodzinnego o prostych, geometrycznych formach. Zadaszenie tworzy prostokątna, metalowa konstrukcja w grafitowym kolorze, oparta na dwóch słupach. Dach pergoli jest rozsunięty, z widocznymi poprzecznymi belkami i umieszczonym między nimi jasnym poszyciem i wbudowanym oświetleniem LED, które jest włączone. Pod pergolą znajduje się duży, narożny zestaw wypoczynkowy – sofa modułowa z szarej tkaniny, z szerokimi oparciami i poduszkami, ustawiona na drewniano-metalowej ramie. Na sofie i leżance widoczne są ozdobne poduszki w odcieniu musztardowym. Całość ustawiona jest na dużych, szarych płytach tarasowych. Tło stanowi ogrodzenie z siatki i wysoki żywopłot, za którym rosną białe brzozy i inne drzewa liściaste. W oddali widoczna jest nowoczesna zabudowa mieszkalna. Taras płynnie łączy się z zadbanym, zielonym trawnikiem. Po lewej stronie kadru widać ścianę budynku z dużym oknem osłoniętym poziomymi, zewnętrznymi żaluzjami. Na dole napis "Mocowanie pergoli do ściany" umieszczony na bielonym półprzejrzystym pasie.

Sposób montażu pergoli Square Flat

Pergola mocowana jest do ściany

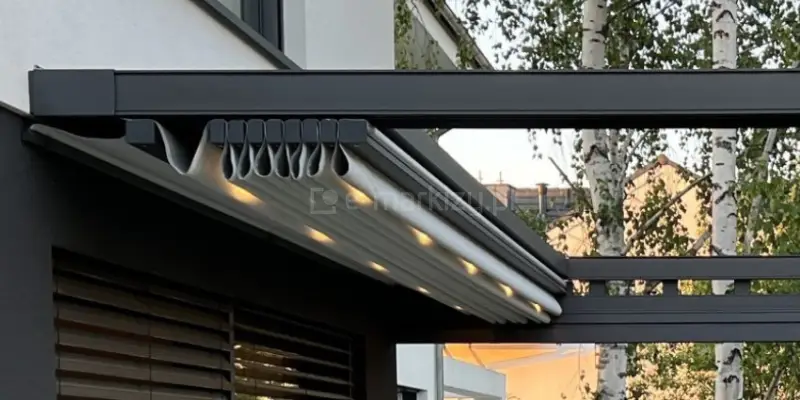

Zbliżenie dachu pergoli Square Flat w pozycji zwiniętej. Pomiędzy faldami jasnej tkaniny widoczne jest ciepłe światło zamocowanych w belkach przeciwwietrznych lampek LED. Dach przymocowany do zawieszonej na ścianie aluminiowej konstrukcji w kolorze grafitowym. W tle widoczne brzozy oraz fragment sąsiedniego budynku o żółtej elewacji.

Daszek ochronny tkaniny pergoli

Pergola standardowo wyposażona jest w daszek chroniący przed deszczem zwiniętą tkaninę pergoli

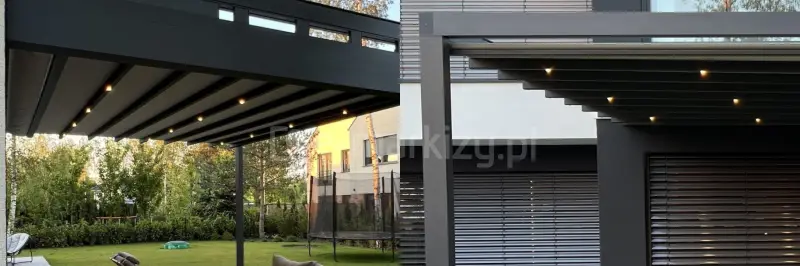

Dwa ujęcia dachu z oświetleniem LED w pergoli Square Flat. W belkach przeciwwietrznych rozmieszczone są punkty świetlne o ciepłej barwie.

Opcjonalne oświetlenie LED do pergoli

Belki prowadzące tkaniny mogą zostać wyposażone w punkty LED
