Pergola Square Przyścienna Pomiar i Dane Techniczne

Pergola Square Przyścienna Pomiar

W – wysięg pergoli
S – szerokość pergoli

Zależnie od szerokości, pergola tarasowa występuje w różnych konfiguracjach:

S od 200 do 500cm = 1 moduł, 2 stopy
S od 501 do 600cm, wysięg od 200 do 500cm = 2 moduły, 2 stopy
S od 501 do 600cm, wysięg od 501 do 700cm = 2 moduły, 3 stopy
S od 601 do 900cm = 2 moduły, 3 stopy

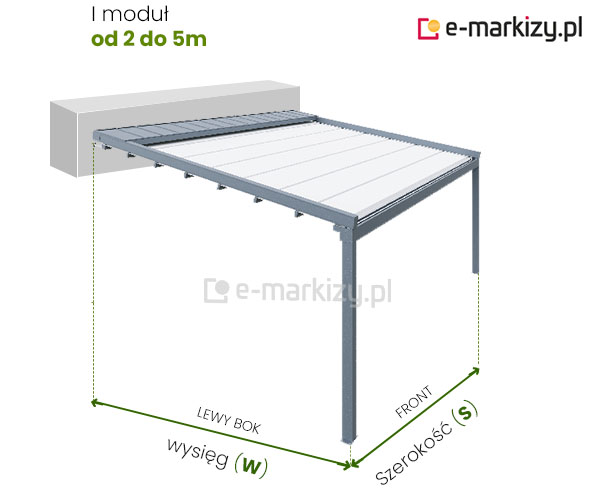

Zdjęcie przedstawia schemat techniczny pergoli przyściennej SQUARE w wersji 1-modułowej. Na ilustracji zaznaczono sposób prawidłowego pomiaru szerokości pergoli (oznaczonej jako „S”) oraz jej wysięgu, czyli głębokości konstrukcji (oznaczonej jako „W”). Pergola opiera się na dwóch słupach nośnych i jest wyposażona w dach tkaninowy rozciągnięty między profilem przyściennym a belką frontową. Rysunek ułatwia planowanie montażu i dobór odpowiednich wymiarów konstrukcji do przestrzeni tarasowej.

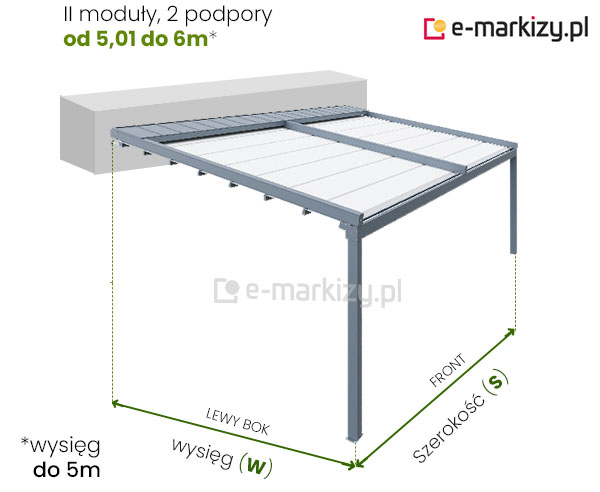

Pergola Square Przyścienna Pomiar w konfiguracji 2-modułowej o szerokości od 500 do 600 cm. Na schemacie widoczne jest wymiarowanie całkowitej szerokości (S) oraz wysięgu (W). Mimo podziału konstrukcyjnego na dwa moduły, dach jest jednoczęściowy i stabilizowany za pomocą trzeciej, środkowej prowadnicy. Pergola może być wsparta jedynie na dwóch słupach skrajnych, bez konieczności montowania trzeciego słupa, co ułatwia instalację i poprawia estetykę całej konstrukcji.

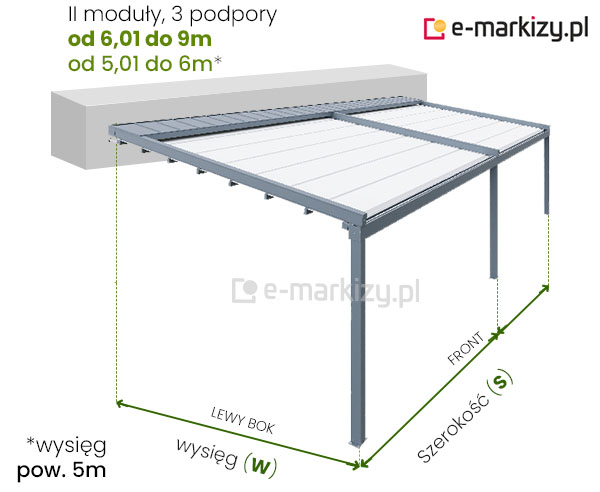

Zdjęcie przedstawia schemat techniczny pergoli przyściennej SQUARE w wersji 2-modułowej, posadowionej na trzech słupach. Na ilustracji oznaczono sposób prawidłowego wymiarowania konstrukcji – szerokość całkowitą jako „S” oraz wysięg (głębokość pergoli) jako „W”. Dach wykonany z tkaniny rozpięty jest między profilem przyściennym a belką frontową wspartą na słupach. Rysunek ułatwia planowanie konfiguracji pergoli w przestrzeni tarasowej, pokazując układ słupów i podział modułowy.

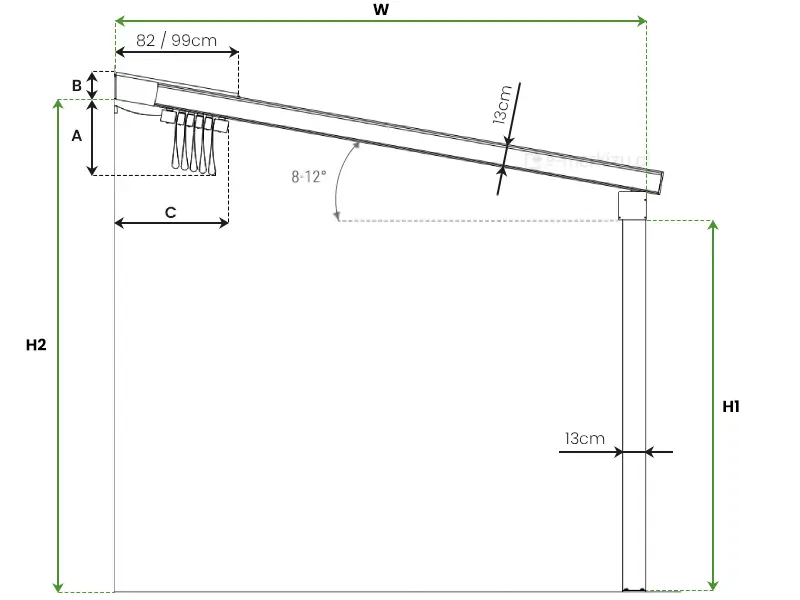

Zdjęcie przedstawia schemat pomiaru wysięgu (głębokości) pergoli tarasowej SQUARE. Na ilustracji oznaczono punkt odniesienia do pomiaru, co ułatwia precyzyjne określenie wymiarów konstrukcji względem budynku i przestrzeni montażowej. Dodatkowo na zdjęciu widoczne są rysunki techniczne wybranych profili konstrukcyjnych pergoli – takich jak belki dachowe, prowadnice czy słupy – pokazane w przekroju, co pozwala lepiej zrozumieć budowę systemu i sposób jego montażu.

W – wysięg pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)
H2 – wysokość montażu do ściany uzależniona od kąta pochyłu oraz wysięgu pergoli

Daszek – 82cm do wysięgu 450cm, 99cm powyżej

A – wysokość zwiniętego pakietu tkaniny
B – wysokość panelu ściennego
C – szerokość zwiniętego pakietu tkaniny

Wysieg W [cm] A [cm] C [cm] Liczba belek
250 34 60 5
300 35 65 6
350 39 65 6
400 39 70 7
450 40 76 8
500 40 81 9
550 41 86 10
600 42 91 11
650 44 91 11
700 45 96 12

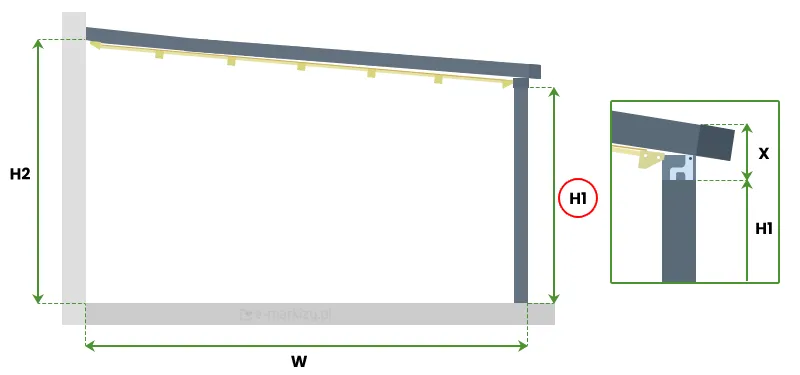

Zdjęcie przedstawia schemat techniczny pomiaru wysokości pergoli przyściennej SQUARE z dachem tkaninowym. Na ilustracji oznaczono wymiar „H”, który odnosi się do całkowitej wysokości konstrukcji — liczony jest od poziomu gruntu do najwyższego punktu pergoli, czyli górnej krawędzi profilu przyściennego. Schemat pokazuje również lokalizację słupów nośnych oraz nachylenie dachu. Taki pomiar jest kluczowy przy planowaniu montażu i ocenie zgodności z lokalnymi warunkami zabudowy.

Wysokość podpory pergoli

H1=Wysokość profila podporowego (standard 230cm) (możliwość wykonania niższych lub wyższych podpór. Podpory powyżej 240cm są nie zalecane i wykonywane są opcjonalnie bez gwarancji)

X=Wysokość elementów nad podporą na którą składają się wysokość prowadnicy oraz rynny. Wartość zależna od kąta pochyłu pergoli, min. 28cm



Zdjęcie przedstawia sposób pomiaru szerokości pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji zaznaczono wymiar S, który odpowiada całkowitej szerokości konstrukcji mierzony od zewnętrznych krawędzi bocznych profili. Schemat ułatwia prawidłowe przygotowanie wymiarów przed złożeniem zamówienia i dopasowaniem pergoli do dostępnej przestrzeni montażowej.

Pergola 1 moduł

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

Zdjęcie przedstawia schemat pomiaru pergoli modułowej SQUARE z dachem tkaninowym. Na ilustracji oznaczono wymiary konstrukcji, w tym szerokość pojedynczego modułu oraz głębokość całkowitą pergoli. Modułowa budowa umożliwia łączenie kilku segmentów w jedną większą zabudowę tarasową. Rysunek techniczny pomaga w prawidłowym określeniu wymaganej przestrzeni montażowej i dostosowaniu układu do indywidualnych potrzeb klienta.

Pergola 2 moduły

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

Zdjęcie przedstawia schemat techniczny pergoli wielomodułowej SQUARE z dachem tkaninowym. Na ilustracji oznaczono całkowitą szerokość zabudowy oraz głębokość pojedynczego modułu. Dodatkowo pokazano wymiary słupów konstrukcyjnych, które wyznaczają rozmieszczenie podpór w układzie modułowym. Schemat ułatwia planowanie przestrzeni montażowej i pozwala precyzyjnie dopasować wielkość pergoli do tarasu lub ogrodu.

Łączenie wielu pergoli

Wspólny słup – rozwiązanie dla długich ciągów pergol. W ten sposób można uzyskać szerokość nawet 2x900cm

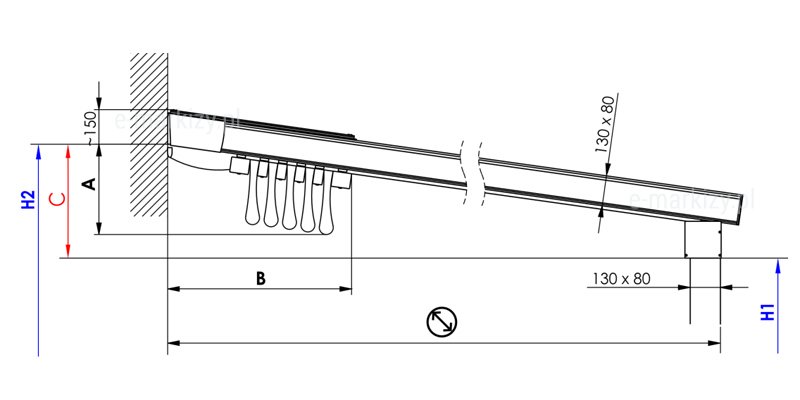

Zdjęcie przedstawia schemat techniczny pergoli przyściennej SQUARE z zaznaczonym zalecanym spadkiem dachu. Nachylenie konstrukcji umożliwia prawidłowe odprowadzanie wody opadowej do zintegrowanej rynny i dalej przez słupy. Na rysunku widoczne są również szczegółowe wymiary profili konstrukcyjnych, takich jak belka frontowa, prowadnice boczne oraz słup nośny. Taki schemat jest pomocny przy planowaniu kąta nachylenia i doborze odpowiedniej wysokości montażu dla efektywnego działania systemu odwodnienia.

Zalecany spadek dachu

Zalecany spadek min. 8°:
C = 215mm (mm/1m wysięgu)
H1 – wysokość stopy pergoli,standard 230cm (można wykonać niższą lub wyższą)
H2 – wysokość montażu przy ścianie uzależniona od kąta pochyłu oraz wysięgu pergoli

Pergola Square Przyścienna Dane Techniczne

Zdjęcie przedstawia główne komponenty pergoli tarasowej SQUARE w wersji przyściennej z dachem tkaninowym. Widoczne są: profil nośny montowany do ściany budynku, prowadnice boczne dla tkaniny, słupy frontowe oraz belka czołowa. Elementy tworzą stabilną konstrukcję umożliwiającą płynne rozwijanie i zwijanie dachu. Schemat ułatwia zrozumienie budowy systemu oraz rozmieszczenia kluczowych części nośnych pergoli.

Komponenty pergoli

1. Prowadnica
2. Słup
2a. Stopa
3. Rynna
4. Belka napinająca
5. Belka tkaninowa
6. Belka usztywniająca
8. Profil prowadnicy
9. Rura stalowa
10. Daszek sytemowy
13. Zespół napędowy
14. Tkanina dachu

Zdjęcie przedstawia zestaw rysunków technicznych profili konstrukcyjnych stosowanych w pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji widoczne są przekroje takich elementów jak: belka napinająca, belka tkaniny, profil przyścienny, szyna prowadząca, słup nośny oraz rynna zintegrowana z systemem odwodnienia. Każdy profil ukazano w szczegółowym przekroju technicznym z widocznymi komorami wzmacniającymi i kanałami montażowymi, co ułatwia planowanie montażu i konfiguracji systemu pergoli.

Profile konstrukcyjne pergoli

• Szyna
• Słup
• Rynna
• Belka napinająca
• Belka tkaninowa
• Profil przyścienny

Zdjęcie przedstawia techniczne przekroje kluczowych elementów konstrukcyjnych pergoli tarasowej SQUARE: prowadnicy, rynny oraz słupa podporowego. Rysunki ukazują szczegóły budowy aluminiowych profili stosowanych w systemie dachowym z tkaniny. Widoczne są m.in. kanały odprowadzające wodę, komory wewnętrzne wzmacniające konstrukcję oraz sposób osadzenia prowadnicy w belce. Ilustracja ułatwia zrozumienie działania systemu i planowanie montażu z uwzględnieniem odwodnienia oraz nośności pergoli.

Profile konstrukcyjne pergoli

• Prowadnica Pergoli 80x130mm
• Podpora Pergoli 80x130mm
• Rynna odpływowa 155×147,5
• Belka silnikowa
• Belka napinająca
• Belka tkaniny
• Uszczelka
• Profil zasłony
• Okapnik
• Ramka daszka
• Keder 8mm

Zdjęcie przedstawia rysunek techniczny z przekrojami belek stosowanych w pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji widoczna jest belka silnikowa, belka napinająca oraz belka prowadząca tkaninę dachową. Pokazano także zintegrowane uszczelki, które zwiększają szczelność i odporność systemu na działanie warunków atmosferycznych. Przekroje ilustrują sposób działania mechanizmu dachowego oraz układ komponentów konstrukcyjnych.
Zdjęcie przedstawia techniczne przekroje elementów konstrukcyjnych pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji widoczny jest rzut wymiarowy profilu zasłony, przekrój okapnika, ramki daszka oraz uszczelniającego kedra o średnicy 8 mm. Rysunki pokazują dokładne wymiary komponentów wykorzystywanych w systemie dachowym pergoli, służących do odprowadzania wody, montażu tkaniny oraz estetycznego wykończenia konstrukcji.

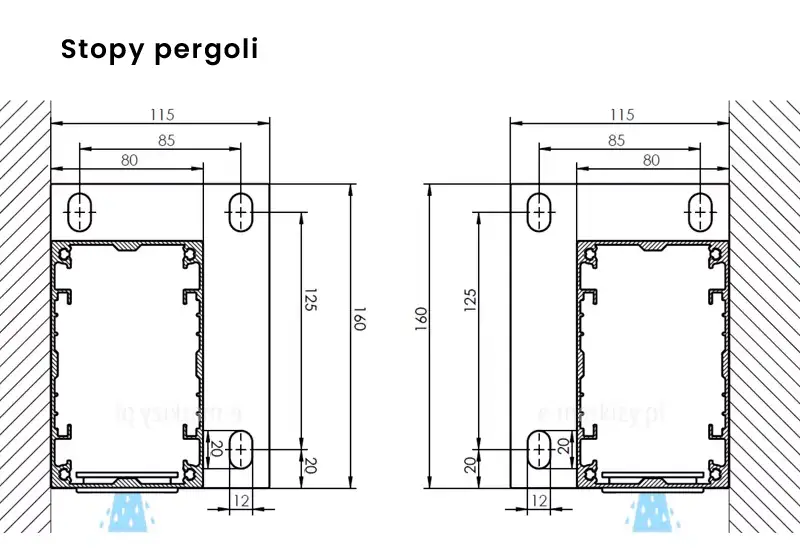

Zdjęcie przedstawia rysunki techniczne stopy montażowej stosowanej w pergoli tarasowej SQUARE. Element ten służy do stabilnego mocowania słupów konstrukcyjnych do podłoża, np. posadzki betonowej lub fundamentu. Na ilustracji widoczne są szczegóły techniczne: wymiary podstawy, rozmieszczenie otworów montażowych, przekrój profilu oraz sposób kotwienia. Stopa jest kluczowym elementem zapewniającym trwałość i bezpieczeństwo całej konstrukcji pergoli.

Stopy pergoli – przekroje

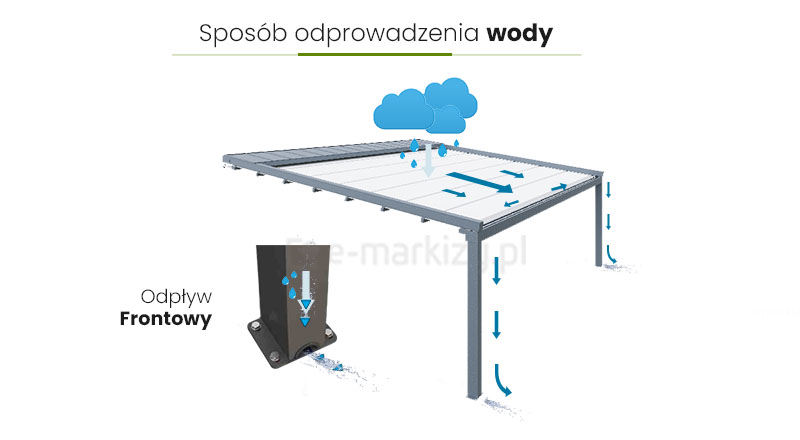

Zdjęcie przedstawia sposób odprowadzania wody w pergoli przyściennej SQUARE z dachem tkaninowym. Konstrukcja wyposażona jest w zintegrowaną rynnę, do której trafia woda deszczowa spływająca po pochyłym dachu. Następnie woda kierowana jest do wnętrza słupa podporowego, który pełni funkcję pionowego odpływu. Rozwiązanie to pozwala na estetyczne i skuteczne odprowadzenie wody bez widocznych rurek zewnętrznych, zwiększając funkcjonalność i komfort użytkowania pergoli.

Odpływ wody z pergoli

Woda jest odprowadzana do frontu konstrukcji, przez podpory frontowe

Zdjęcie przedstawia rysunek techniczny systemowego daszka stosowanego w pergoli SQUARE z dachem tkaninowym. Daszek montowany jest nad belką konstrukcyjną i pełni funkcję ochronną, osłaniając zwiniętą tkaninę dachu po jego złożeniu. Chroni materiał przed promieniowaniem UV, deszczem i zabrudzeniami, wydłużając jego żywotność. Na ilustracji widoczny jest przekrój daszka oraz sposób jego integracji z profilem pergoli.

Systemowy daszek pergoli w standardzie

Zdjęcie przedstawia przezroczysty panel SKY w dachu tkaninowym pergoli tarasowej SQUARE. Panel wykonany jest z transparentnego tworzywa i służy do doświetlenia przestrzeni pod pergolą naturalnym światłem, bez konieczności rezygnacji z ochrony przeciwsłonecznej. Jest zintegrowany z powierzchnią dachu i stanowi funkcjonalne uzupełnienie systemu tkaninowego, zapewniając jednocześnie estetyczny wygląd i komfort użytkowania.

Panel SKY

Opcjonalny pasek przezroczystego materiału „crystal”.

Panel SKY wykonany jest ze specjalnego przezroczystego materiału crystal. Zapewnia on pas świetlika w tkaninie, zmniejszając stopień zaciemnienia wewnątrz pergoli.

Przezroczysty panel SKY sugeruje się umiejscawiać jako drugie pole tkaniny od daszka.

Zdjęcie przedstawia boczne wypełnienie w formie trójkąta stosowane w pergoli tarasowej SQUARE. Element ten montowany jest między belką dachową a słupem konstrukcyjnym, zamykając przestrzeń pod skośnym zakończeniem dachu tkaninowego. Trójkąt boczny pełni funkcję estetyczną i przeciwsłoneczną, stanowiąc dodatkową osłonę przed wiatrem, słońcem lub deszczem. Wypełnienie może być wykonane z materiału tkaninowego, kompatybilnego z konstrukcją systemu SQUARE.

Trójkąt boczny pergoli

Montaż opcjonalnych trójkątów bocznych z tkaniną pozwala na dodatkowe osłonięcie górnych boków pergoli.

Do montażu trójkąta zamykającego wymagany jest profil boczny.

Dodatkowa zabudowa pergoli może powodować zmniejszenie odporności konstrukcji na wiatr.

Zdjęcie przedstawia kedry przeciwwietrzne stosowane w pergoli tarasowej SQUARE z dachem tkaninowym. Kedry to elastyczne listwy wzmacniające, wszyte w materiał dachu na całej jego długości. Ich zadaniem jest usztywnienie tkaniny i zapobieganie jej nadmiernemu falowaniu lub podrywaniu przez wiatr. System kedrów przeciwwietrznych zwiększa trwałość zadaszenia oraz poprawia jego estetykę i odporność na trudne warunki atmosferyczne.
Kedry przeciwwietrzne w standardzie
Zdjęcie przedstawia przekrój techniczny uszczelki stosowanej w pergoli tarasowej SQUARE z dachem tkaninowym. Element ten montowany jest w bocznym profilu konstrukcji i pełni funkcję uszczelniającą, zapobiegając przedostawaniu się wody i wiatru pod poszycie dachowe. Rozwiązanie to poprawia szczelność pergoli i zwiększa komfort użytkowania przestrzeni wypoczynkowej w zróżnicowanych warunkach atmosferycznych. Uszczelka stanowi integralny komponent systemu dachowego.
Uszczelka boczna prowadnicy w standardzie
Zdjęcie przedstawia techniczny przekrój zintegrowanej rynny w pergoli tarasowej SQUARE z dachem tkaninowym. Widoczny jest fragment konstrukcji, w którym rynna stanowi integralny element belki frontowej, kierując wodę opadową do wnętrza słupa, gdzie następnie odprowadzana jest do gruntu lub instalacji kanalizacyjnej. System ukrytego odwodnienia zapewnia estetykę i funkcjonalność pergoli, chroniąc strefę wypoczynkową przed zalaniem i zachowując czystą linię konstrukcyjną.
Zintegrowana rynna odprowadzająca wodę w standardzie
Zdjęcie przedstawia rysunek techniczny rolety Refleksol ZIP dedykowanej do pergoli tarasowej SQUARE. Na ilustracji widoczny jest przekrój systemu wraz z podanymi wymiarami skrzynki kasetowej oraz prowadnic bocznych typu zip. Refleksol pełni funkcję bocznej osłony przeciwsłonecznej i przeciwwiatrowej, montowanej w konstrukcji pergoli. Rysunek pozwala na dokładne zaplanowanie montażu oraz dobór osłony do parametrów technicznych zadaszenia.

Zintegrowany ZIP-78 na froncie pergoli

Trójwymiarowa wizualizacja techniczna prezentuje przekrój boczny mechanizmu napędowego dachu pergolowego Square w miejscu jego montażu do elewacji budynku. Na renderze widoczny jest profil boczny konstrukcji w kolorze ciemnego antracytu, który przylega do jasnej ściany za pomocą masywnego uchwytu montażowego. Kluczowym elementem grafiki jest zastosowanie efektu przezroczystości na obudowie, co pozwala na wgląd do wnętrza systemu, gdzie znajduje się rura nawojowa z osadzonym silnikiem tubowym. Nad mechanizmem napędowym rozciąga się daszek ochronny wykonany z profilowanej blachy trapezowej, który ma za zadanie zabezpieczyć tkaninę i komponenty elektryczne przed bezpośrednim działaniem opadów atmosferycznych oraz zanieczyszczeń. Tkanina zadaszenia, widoczna w odcieniu beżowym, wysuwa się spod wałka napędowego, biegnąc równolegle pod osłoną. Detal ten precyzyjnie obrazuje kompaktową budowę kasety oraz sposób integracji napędu automatycznego z elementami ochronnymi i nośnymi pergoli, podkreślając techniczne zaawansowanie systemu Square.

Zespół napędowy składa się z silnika elektrycznego umieszczonego wewnątrz przekładni dwustronnej przekazującej moment obrotowy do wszystkich kół zębatych jednocześnie poprzez stalowe rury. Całość jest dyskretnie schowana pod nieruchomym daszkiem i zasłonięta od spodu tkaniną.

Zdjęcie przedstawia przekrój techniczny szyny prowadzącej stosowanej w pergoli tarasowej SQUARE z dachem tkaninowym. Profil aluminiowy pełni funkcję prowadnicy dla elementów dachowych, zapewniając ich płynne przesuwanie oraz właściwe naprężenie tkaniny. Na ilustracji widoczne są komory wewnętrzne oraz rowki montażowe, które zwiększają sztywność i umożliwiają integrację z innymi komponentami konstrukcyjnymi pergoli. Szyna jest kluczowym elementem systemu dachowego odpowiadającym za trwałość i stabilność całej konstrukcji.

Tkanina połączona z belkami przemieszcza się wzdłuż prowadnicy za pomocą wózków tocznych ciągniętych przez pas zębaty. Umieszczona w profilu prowadnicy uszczelka zapobiega rozpływaniu się wody deszczowej na boki pergoli.

Zdjęcie przedstawia belki poprzeczne zintegrowane z dachem tkaninowym pergoli tarasowej SQUARE. Belki te pełnią funkcję prowadnic i wsporników dla materiału, umożliwiając jego równomierne rozciąganie podczas otwierania i zamykania. Stanowią również dodatkowe wzmocnienie konstrukcji dachu, zwiększając jego odporność na wiatr oraz poprawiając stabilność tkaniny w czasie użytkowania. System ten zapewnia płynne działanie mechanizmu zadaszenia.

Belki przeciwwietrzne stanowią podparcie dla tkaniny zapobiegając jej nadmiernemu obwieszeniu pod obciążeniem od wiatru i wody. Dodatkowo w odstępach około 120 cm w kierunku wysięgu w tkaninę wygrzany jest profil keder połączony z belką w celu wyeliminowania podwiewania tkaniny.

Schemat techniczny przedstawiający przekrój poprzeczny systemu odprowadzania wody w pergoli tarasowej Square. Grafika ukazuje detale konstrukcyjne aluminiowych profili w kolorze ciemnoantracytowym, w tym rynnę zintegrowaną z belką konstrukcyjną oraz system prowadnic. Na jasnym poszyciu materiałowym widoczna jest błękitna strzałka wskazująca kierunek spływu wody w stronę wewnętrznego kanału odpływowego. Wewnątrz profilu rynnowego zaznaczono otwór przelewowy, przez który woda jest kierowana pionowo w dół, co sugeruje ukryty system odwodnienia wewnątrz słupa nośnego pergoli. Detal prezentuje precyzyjne spasowanie elementów mechanicznych, w tym rolki jezdnej prowadnicy oraz komorową budowę profili aluminiowych, zapewniającą sztywność i szczelność konstrukcji.

Woda deszczowa spływa po tkaninie w kierunku rynny w której jest ona zbierana oraz odprowadzana do słupów. Rynna stanowi węzeł konstrukcyjny integrujący prowadnice ze słupami.

Zbliżenie na punkt świetlny w antracytowej belce przeciwwietrznej z tkaniną beżową dachu pergoli Square.

Punktowe oświetlenie LED o ciepłej barwie może być zainstalowane na wybranych belkach tkaninowych. Przewód zasilający jest całkowicie ukryty w kieszeni przygrzanej wzdłuż krawędzi tkaniny.

Podpora frontowa pergoli Square ustawiona na betonowej wylewce i przymocowana do niej za pomocą trzech widocznych śrub. Z półokrągłego otworu w podporze, tuż przy podłożu, wyciekła niewielka ilość wody, tworząc plamę na betonie, na której zamieszczono grafitową grubą strzałkę z grotem skierowanym od podpory na zewnątrz.

Woda odprowadzana jest z rynny przez wszystkie słupy i wypływa na zewnątrz przez otwór spustowy zlokalizowany od frontu pergoli.

Strona dotyczy pergoli tarasoowej Square firmy Mol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
