Pergola Square Wolnostojąca Pomiar i Dane Techniczne

Pergola Square Wolnostojąca Pomiar

Zależnie od szerokości, pergola wolnostojąca występuje w różnych konfiguracjach:

S od 200 do 500cm = 3 prowadnice, 4 stopy
S od 501 do 900cm =3 prowadnice, 6 stóp

W – wysięg pergoli
S – szerokość pergoli

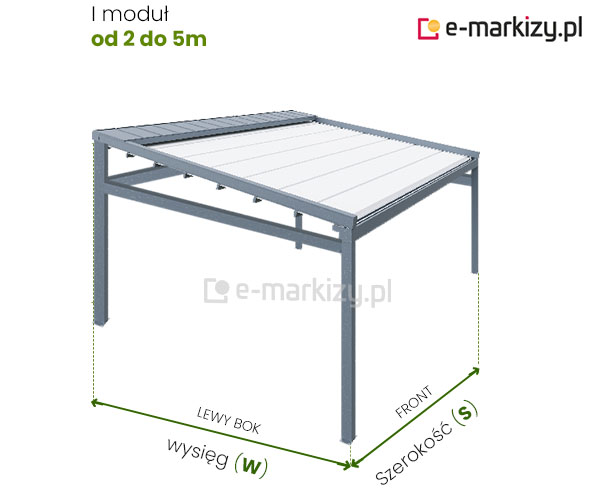

Zdjęcie Pergola Square Wolnostojąca Pomiar w wariancie jednomodułowym. Na ilustracji zaznaczono podstawowe parametry konstrukcji: szerokość (oznaczona jako „S”) oraz wysięg (oznaczony jako „W”), czyli głębokość zadaszenia od frontu do tylnej krawędzi konstrukcji. Schemat ułatwia zaplanowanie przestrzeni montażowej i dobór odpowiednich wymiarów pergoli do tarasu lub ogrodu.

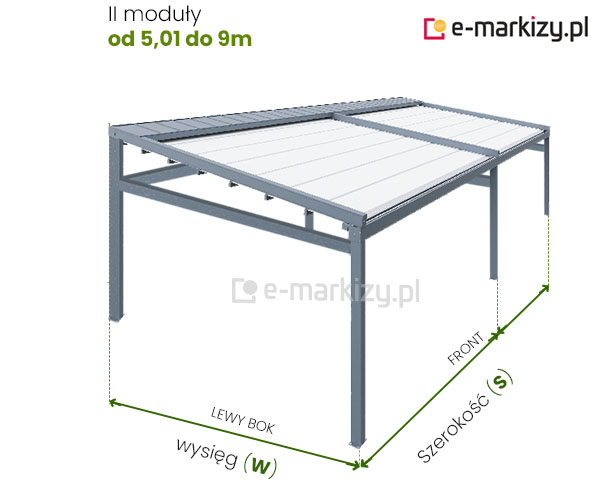

Zdjęcie przedstawia schemat techniczny pergoli tarasowej SQUARE w wersji wolnostojącej, zbudowanej z dwóch modułów połączonych ze sobą. Na ilustracji widoczne są oznaczenia szerokości całkowitej oraz głębokości konstrukcji. Dach pergoli wykonany jest z materiału tkaninowego, rozpiętego na aluminiowym stelażu. Zabudowa modułowa umożliwia pokrycie większych przestrzeni tarasowych, przy zachowaniu estetyki i funkcjonalności. Schemat ułatwia dopasowanie pergoli do dostępnej przestrzeni montażowej.

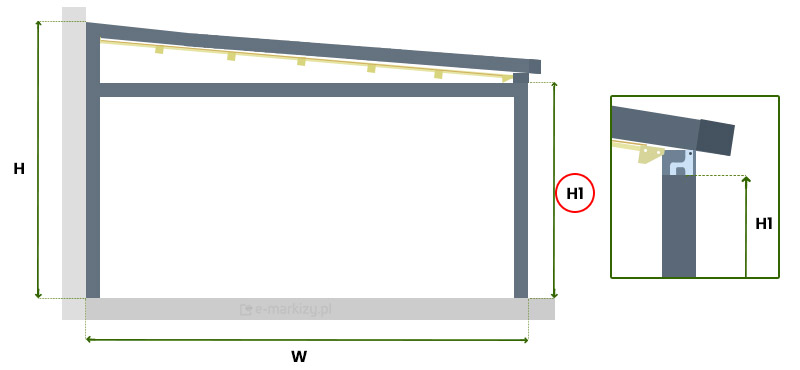

Zdjęcie przedstawia schemat pomiaru wysokości pergoli wolnostojącej SQUARE z dachem tkaninowym. Na ilustracji oznaczono wymiar H, który określa całkowitą wysokość konstrukcji, mierzony od podłoża do górnej krawędzi pergoli. Pomiar ten jest kluczowy przy planowaniu montażu, zwłaszcza w kontekście dopasowania do przestrzeni ogrodowej lub tarasowej. Rysunek techniczny ułatwia klientowi wykonanie prawidłowego pomiaru przed złożeniem zamówienia.

Wysokość podpory pergoli

W – wysięg pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

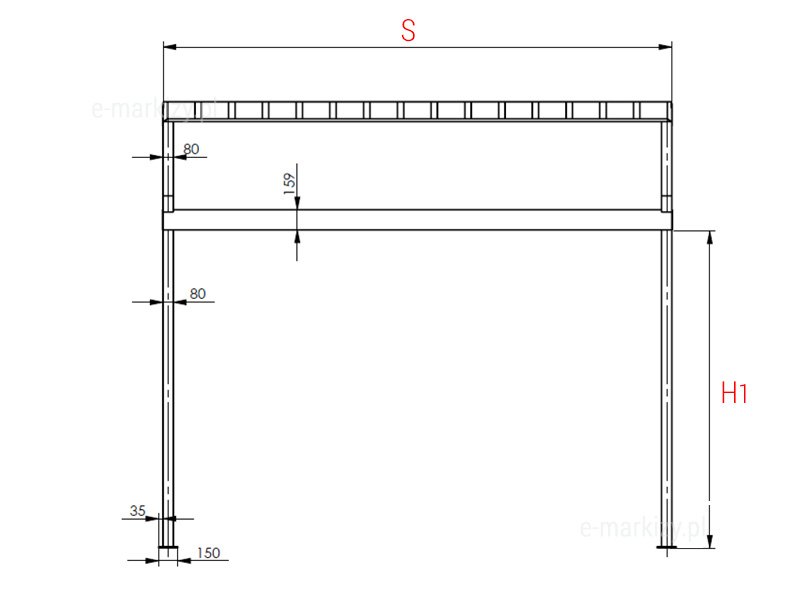

Zdjęcie przedstawia sposób pomiaru szerokości pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji zaznaczono wymiar S, który odpowiada całkowitej szerokości konstrukcji mierzony od zewnętrznych krawędzi bocznych profili. Schemat ułatwia prawidłowe przygotowanie wymiarów przed złożeniem zamówienia i dopasowaniem pergoli do dostępnej przestrzeni montażowej.

Pergola 1 moduł

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

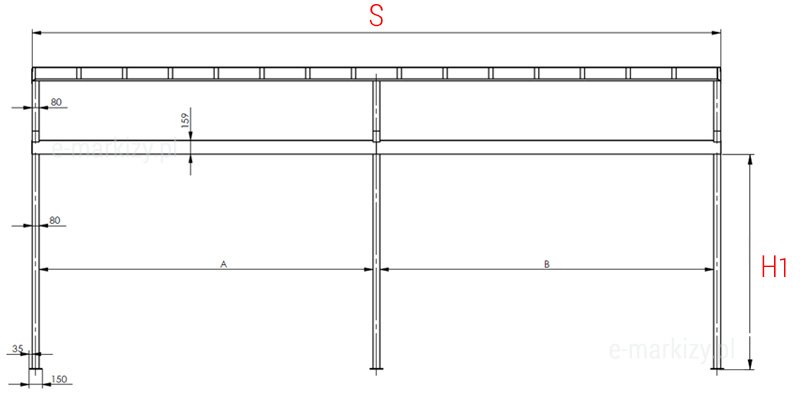

Zdjęcie przedstawia schemat pomiaru pergoli modułowej SQUARE z dachem tkaninowym. Na ilustracji oznaczono wymiary konstrukcji, w tym szerokość pojedynczego modułu oraz głębokość całkowitą pergoli. Modułowa budowa umożliwia łączenie kilku segmentów w jedną większą zabudowę tarasową. Rysunek techniczny pomaga w prawidłowym określeniu wymaganej przestrzeni montażowej i dostosowaniu układu do indywidualnych potrzeb klienta.

Pergola 2 moduły

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

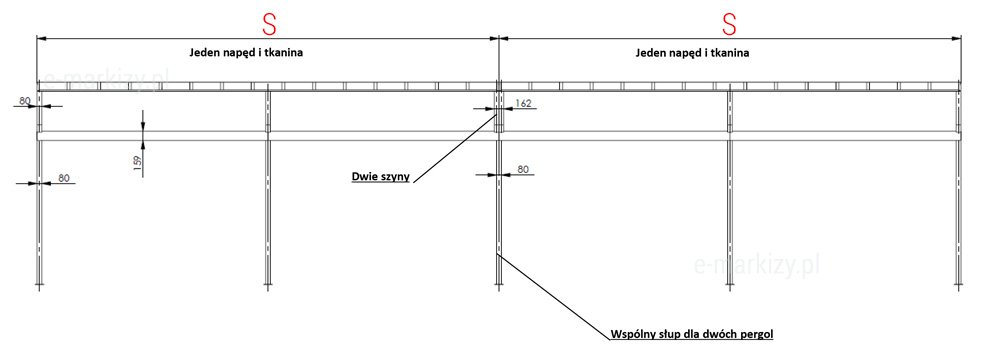

Zdjęcie przedstawia schemat techniczny pergoli wielomodułowej SQUARE z dachem tkaninowym. Na ilustracji oznaczono całkowitą szerokość zabudowy oraz głębokość pojedynczego modułu. Dodatkowo pokazano wymiary słupów konstrukcyjnych, które wyznaczają rozmieszczenie podpór w układzie modułowym. Schemat ułatwia planowanie przestrzeni montażowej i pozwala precyzyjnie dopasować wielkość pergoli do tarasu lub ogrodu.

Łączenie wielu pergoli

Wspólny słup – rozwiązanie dla długich ciągów pergol. W ten sposób można uzyskać szerokość nawet 2x900cm

Pergola Square Wolnostojąca Dane Techniczne

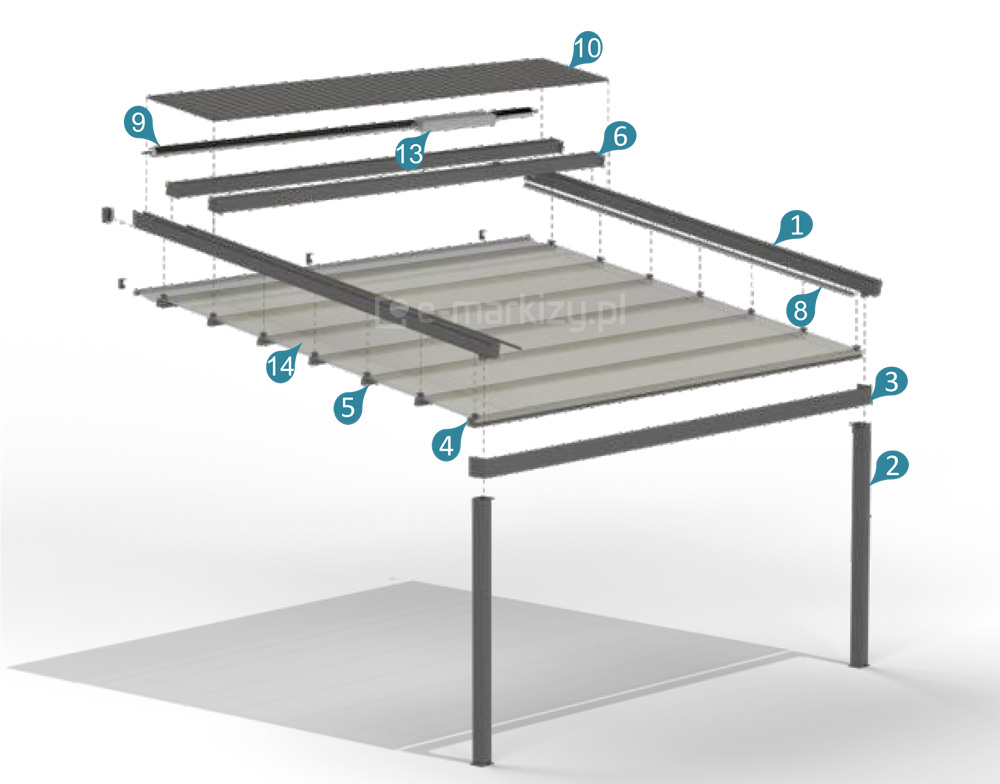

Komponenty pergoli

1. Prowadnica
2. Słup
2a. Stopa
3. Rynna
4. Belka napinająca
5. Belka tkaninowa
6. Belka usztywniająca
8. Profil prowadnicy
9. Rura stalowa
10. Daszek sytemowy
13. Zespół napędowy
14. Tkanina dachu

Profile konstrukcyjne pergoli

• Szyna
• Słup
• Rynna
• Belka napinająca
• Belka tkaninowa
• Profil przyścienny

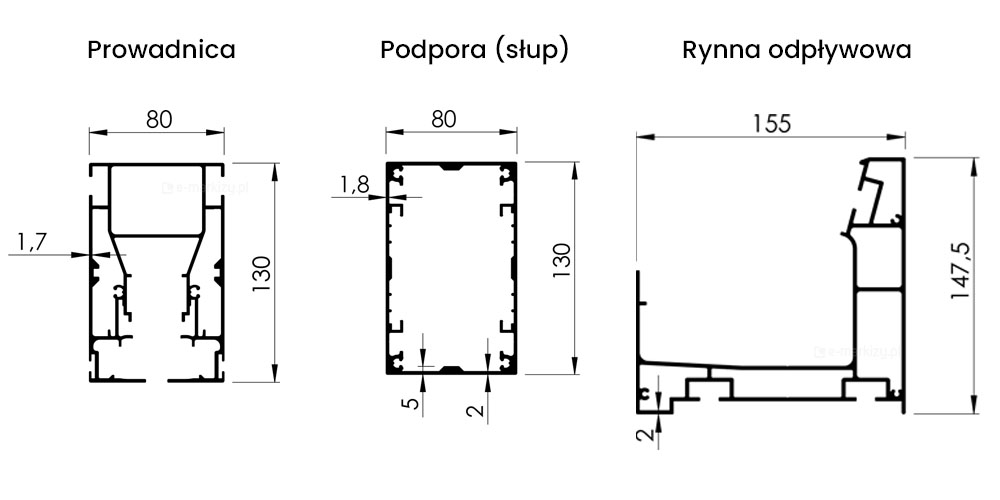

Zdjęcie przedstawia techniczne przekroje kluczowych elementów konstrukcyjnych pergoli tarasowej SQUARE: prowadnicy, rynny oraz słupa podporowego. Rysunki ukazują szczegóły budowy aluminiowych profili stosowanych w systemie dachowym z tkaniny. Widoczne są m.in. kanały odprowadzające wodę, komory wewnętrzne wzmacniające konstrukcję oraz sposób osadzenia prowadnicy w belce. Ilustracja ułatwia zrozumienie działania systemu i planowanie montażu z uwzględnieniem odwodnienia oraz nośności pergoli.

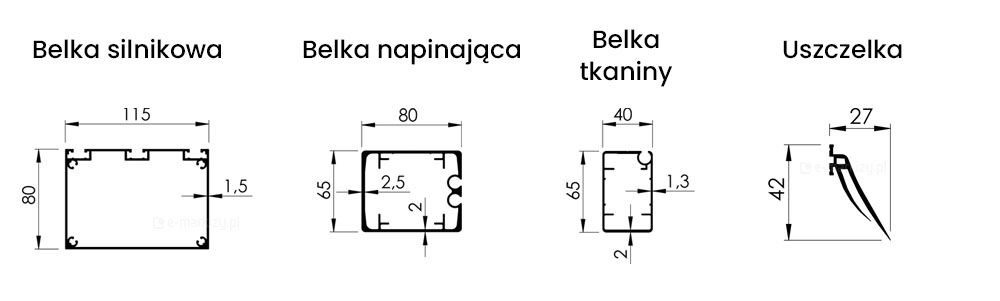

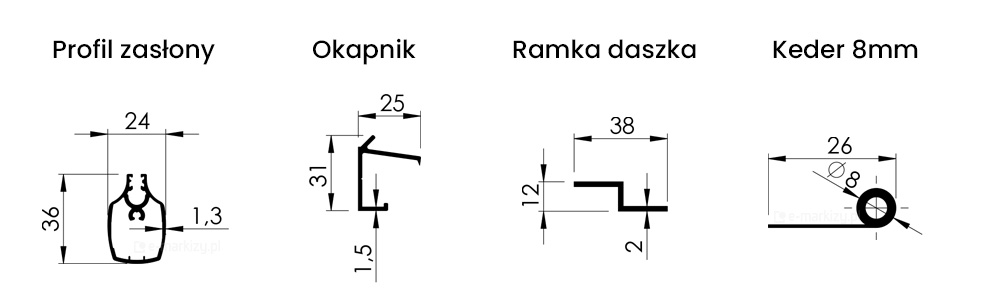

Profile konstrukcyjne pergoli

• Prowadnica Pergoli 80x130mm
• Podpora Pergoli 80x130mm
• Rynna odpływowa 155×147,5
• Belka silnikowa
• Belka napinająca
• Belka tkaniny
• Uszczelka
• Profil zasłony
• Okapnik
• Ramka daszka
• Keder 8mm

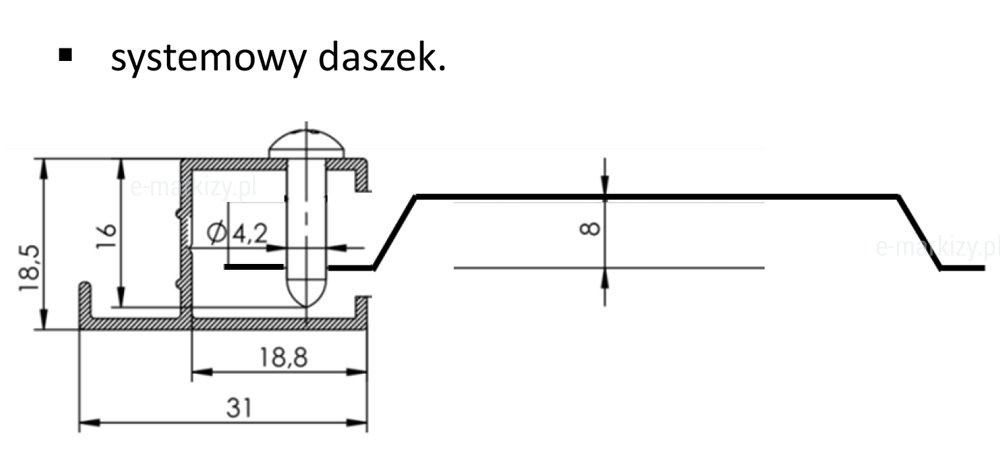

Zdjęcie przedstawia rysunek techniczny systemowego daszka stosowanego w pergoli SQUARE z dachem tkaninowym. Daszek montowany jest nad belką konstrukcyjną i pełni funkcję ochronną, osłaniając zwiniętą tkaninę dachu po jego złożeniu. Chroni materiał przed promieniowaniem UV, deszczem i zabrudzeniami, wydłużając jego żywotność. Na ilustracji widoczny jest przekrój daszka oraz sposób jego integracji z profilem pergoli.

Systemowy daszek pergoli w standardzie

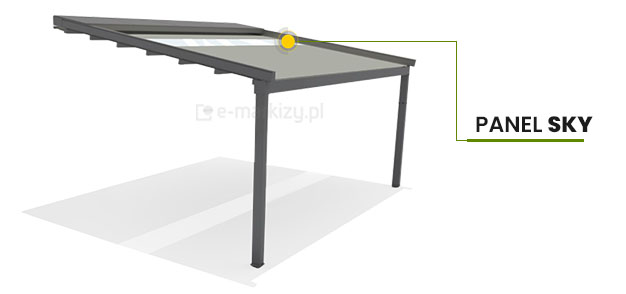

Panel SKY

Opcjonalny pasek przezroczystego materiału „crystal”.

Panel SKY wykonany jest ze specjalnego przezroczystego materiału crystal. Zapewnia on pas świetlika w tkaninie, zmniejszając stopień zaciemnienia wewnątrz pergoli.

Przezroczysty panel SKY sugeruje się umiejscawiać jako drugie pole tkaniny od daszka.

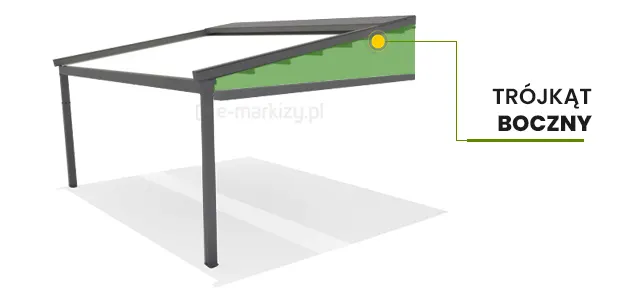

Zdjęcie przedstawia boczne wypełnienie w formie trójkąta stosowane w pergoli tarasowej SQUARE. Element ten montowany jest między belką dachową a słupem konstrukcyjnym, zamykając przestrzeń pod skośnym zakończeniem dachu tkaninowego. Trójkąt boczny pełni funkcję estetyczną i przeciwsłoneczną, stanowiąc dodatkową osłonę przed wiatrem, słońcem lub deszczem. Wypełnienie może być wykonane z materiału tkaninowego, kompatybilnego z konstrukcją systemu SQUARE.

Trójkąt boczny pergoli

Montaż opcjonalnych trójkątów bocznych z tkaniną pozwala na dodatkowe osłonięcie górnych boków pergoli.

Do montażu trójkąta zamykającego wymagany jest profil boczny.

Dodatkowa zabudowa pergoli może powodować zmniejszenie odporności konstrukcji na wiatr.

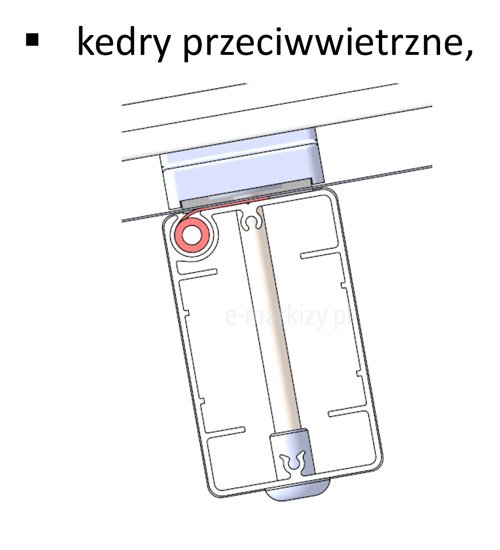

Zdjęcie przedstawia kedry przeciwwietrzne stosowane w pergoli tarasowej SQUARE z dachem tkaninowym. Kedry to elastyczne listwy wzmacniające, wszyte w materiał dachu na całej jego długości. Ich zadaniem jest usztywnienie tkaniny i zapobieganie jej nadmiernemu falowaniu lub podrywaniu przez wiatr. System kedrów przeciwwietrznych zwiększa trwałość zadaszenia oraz poprawia jego estetykę i odporność na trudne warunki atmosferyczne.

Kedry przeciwwietrzne w standardzie

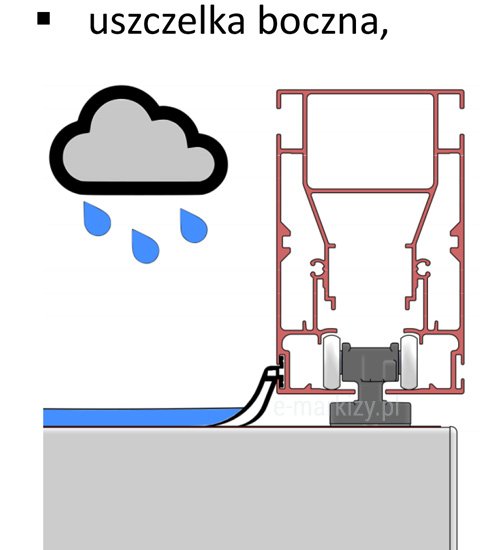

Zdjęcie przedstawia przekrój techniczny uszczelki stosowanej w pergoli tarasowej SQUARE z dachem tkaninowym. Element ten montowany jest w bocznym profilu konstrukcji i pełni funkcję uszczelniającą, zapobiegając przedostawaniu się wody i wiatru pod poszycie dachowe. Rozwiązanie to poprawia szczelność pergoli i zwiększa komfort użytkowania przestrzeni wypoczynkowej w zróżnicowanych warunkach atmosferycznych. Uszczelka stanowi integralny komponent systemu dachowego.

Uszczelka boczna prowadnicy w standardzie

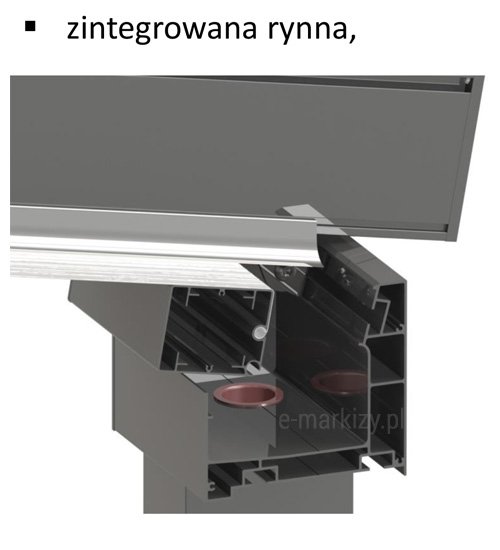

Zdjęcie przedstawia techniczny przekrój zintegrowanej rynny w pergoli tarasowej SQUARE z dachem tkaninowym. Widoczny jest fragment konstrukcji, w którym rynna stanowi integralny element belki frontowej, kierując wodę opadową do wnętrza słupa, gdzie następnie odprowadzana jest do gruntu lub instalacji kanalizacyjnej. System ukrytego odwodnienia zapewnia estetykę i funkcjonalność pergoli, chroniąc strefę wypoczynkową przed zalaniem i zachowując czystą linię konstrukcyjną.

Zintegrowana rynna odprowadzająca wodę w standardzie

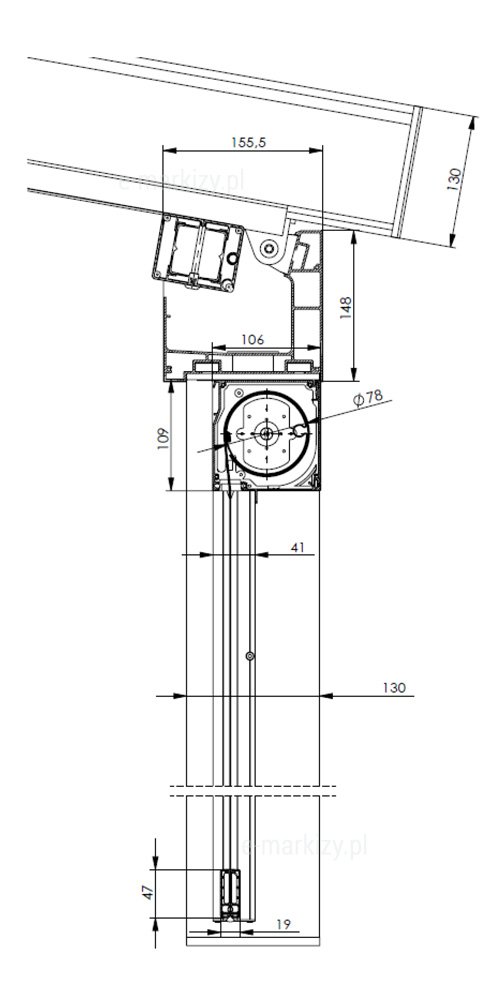

Zdjęcie przedstawia rysunek techniczny rolety Refleksol ZIP dedykowanej do pergoli tarasowej SQUARE. Na ilustracji widoczny jest przekrój systemu wraz z podanymi wymiarami skrzynki kasetowej oraz prowadnic bocznych typu zip. Refleksol pełni funkcję bocznej osłony przeciwsłonecznej i przeciwwiatrowej, montowanej w konstrukcji pergoli. Rysunek pozwala na dokładne zaplanowanie montażu oraz dobór osłony do parametrów technicznych zadaszenia.

Zintegrowany ZIP-78 na froncie pergoli

Trójwymiarowa wizualizacja techniczna prezentuje przekrój boczny mechanizmu napędowego dachu pergolowego Square w miejscu jego montażu do elewacji budynku. Na renderze widoczny jest profil boczny konstrukcji w kolorze ciemnego antracytu, który przylega do jasnej ściany za pomocą masywnego uchwytu montażowego. Kluczowym elementem grafiki jest zastosowanie efektu przezroczystości na obudowie, co pozwala na wgląd do wnętrza systemu, gdzie znajduje się rura nawojowa z osadzonym silnikiem tubowym. Nad mechanizmem napędowym rozciąga się daszek ochronny wykonany z profilowanej blachy trapezowej, który ma za zadanie zabezpieczyć tkaninę i komponenty elektryczne przed bezpośrednim działaniem opadów atmosferycznych oraz zanieczyszczeń. Tkanina zadaszenia, widoczna w odcieniu beżowym, wysuwa się spod wałka napędowego, biegnąc równolegle pod osłoną. Detal ten precyzyjnie obrazuje kompaktową budowę kasety oraz sposób integracji napędu automatycznego z elementami ochronnymi i nośnymi pergoli, podkreślając techniczne zaawansowanie systemu Square.

Zespół napędowy składa się z silnika elektrycznego umieszczonego wewnątrz przekładni dwustronnej przekazującej moment obrotowy do wszystkich kół zębatych jednocześnie poprzez stalowe rury. Całość jest dyskretnie schowana pod nieruchomym daszkiem i zasłonięta od spodu tkaniną.

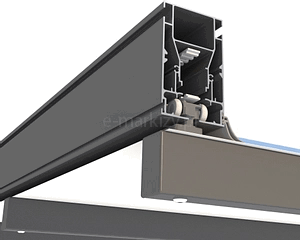

Zdjęcie przedstawia przekrój techniczny szyny prowadzącej stosowanej w pergoli tarasowej SQUARE z dachem tkaninowym. Profil aluminiowy pełni funkcję prowadnicy dla elementów dachowych, zapewniając ich płynne przesuwanie oraz właściwe naprężenie tkaniny. Na ilustracji widoczne są komory wewnętrzne oraz rowki montażowe, które zwiększają sztywność i umożliwiają integrację z innymi komponentami konstrukcyjnymi pergoli. Szyna jest kluczowym elementem systemu dachowego odpowiadającym za trwałość i stabilność całej konstrukcji.

Tkanina połączona z belkami przemieszcza się wzdłuż prowadnicy za pomocą wózków tocznych ciągniętych przez pas zębaty. Umieszczona w profilu prowadnicy uszczelka zapobiega rozpływaniu się wody deszczowej na boki pergoli.

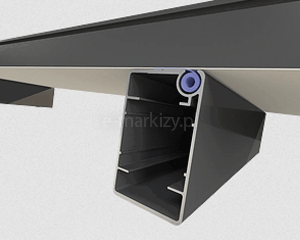

Zdjęcie przedstawia belki poprzeczne zintegrowane z dachem tkaninowym pergoli tarasowej SQUARE. Belki te pełnią funkcję prowadnic i wsporników dla materiału, umożliwiając jego równomierne rozciąganie podczas otwierania i zamykania. Stanowią również dodatkowe wzmocnienie konstrukcji dachu, zwiększając jego odporność na wiatr oraz poprawiając stabilność tkaniny w czasie użytkowania. System ten zapewnia płynne działanie mechanizmu zadaszenia.

Belki przeciwwietrzne stanowią podparcie dla tkaniny zapobiegając jej nadmiernemu obwieszeniu pod obciążeniem od wiatru i wody. Dodatkowo w odstępach około 120 cm w kierunku wysięgu w tkaninę wygrzany jest profil keder połączony z belką w celu wyeliminowania podwiewania tkaniny.

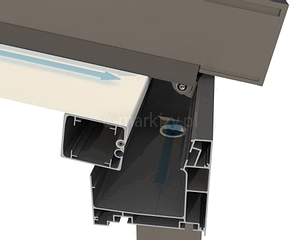

Schemat techniczny przedstawiający przekrój poprzeczny systemu odprowadzania wody w pergoli tarasowej Square. Grafika ukazuje detale konstrukcyjne aluminiowych profili w kolorze ciemnoantracytowym, w tym rynnę zintegrowaną z belką konstrukcyjną oraz system prowadnic. Na jasnym poszyciu materiałowym widoczna jest błękitna strzałka wskazująca kierunek spływu wody w stronę wewnętrznego kanału odpływowego. Wewnątrz profilu rynnowego zaznaczono otwór przelewowy, przez który woda jest kierowana pionowo w dół, co sugeruje ukryty system odwodnienia wewnątrz słupa nośnego pergoli. Detal prezentuje precyzyjne spasowanie elementów mechanicznych, w tym rolki jezdnej prowadnicy oraz komorową budowę profili aluminiowych, zapewniającą sztywność i szczelność konstrukcji.

Woda deszczowa spływa po tkaninie w kierunku rynny w której jest ona zbierana oraz odprowadzana do słupów. Rynna stanowi węzeł konstrukcyjny integrujący prowadnice ze słupami.

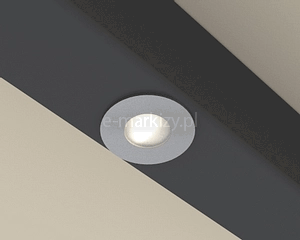

Zbliżenie na punkt świetlny w antracytowej belce przeciwwietrznej z tkaniną beżową dachu pergoli Square.

Punktowe oświetlenie LED o ciepłej barwie może być zainstalowane na wybranych belkach tkaninowych. Przewód zasilający jest całkowicie ukryty w kieszeni przygrzanej wzdłuż krawędzi tkaniny.

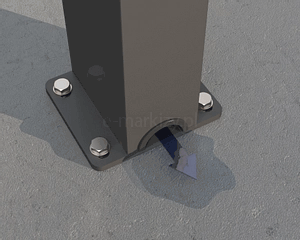

Podpora frontowa pergoli Square ustawiona na betonowej wylewce i przymocowana do niej za pomocą trzech widocznych śrub. Z półokrągłego otworu w podporze, tuż przy podłożu, wyciekła niewielka ilość wody, tworząc plamę na betonie, na której zamieszczono grafitową grubą strzałkę z grotem skierowanym od podpory na zewnątrz.

Woda odprowadzana jest z rynny przez wszystkie słupy i wypływa na zewnątrz przez otwór spustowy zlokalizowany od frontu pergoli.

Strona dotyczy pergoli tarasoowej Square firmy Mol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
