Pergola Tako Przyścienna Pomiar i Dane techniczne

Pergola Tako Przyścienna Pomiar – Jak mierzyć

S=Szerokość pergoli, W=Wysięg pergoli

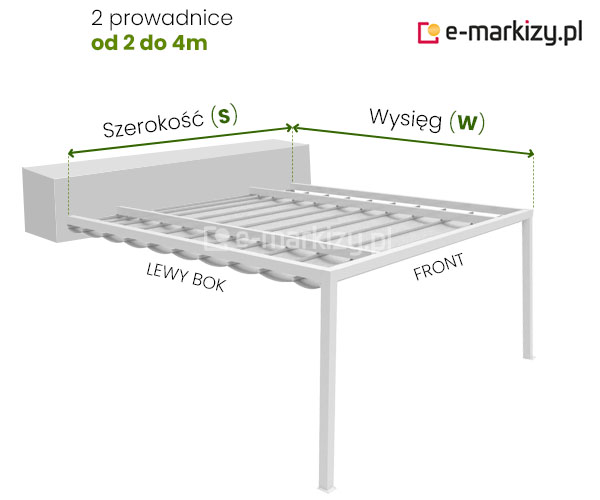

Wizualizacja produktowa pergoli Tako w wersji przyściennej, przedstawiająca model z dwiema prowadnicami dedykowany dla szerokości od 2 do 4 metrów. Konstrukcja w kolorze białym jest zamontowana jedną stroną do bryły budynku, a z przodu oparta na dwóch pionowych słupach nośnych. Na grafice naniesiono zielone linie wymiarowe z opisami określającymi orientację konstrukcji: szerokość oznaczona literą S oraz wysięg oznaczony literą W. Dodatkowo na wizualizacji umieszczono napisy identyfikujące poszczególne płaszczyzny pergoli, takie jak lewy bok oraz front. Zadaszenie wyposażone jest w jasny, tkaninowy dach rzymski, który w stanie częściowo rozwiniętym tworzy dekoracyjne fale podwieszone pod aluminiowymi prowadnicami. Całość prezentuje estetyczny i funkcjonalny sposób zagospodarowania przestrzeni tarasowej przy elewacji obiektu, podkreślając lekkość i nowoczesną formę systemu.
Szerokość od 200 do 400cm (2 prowadnice)

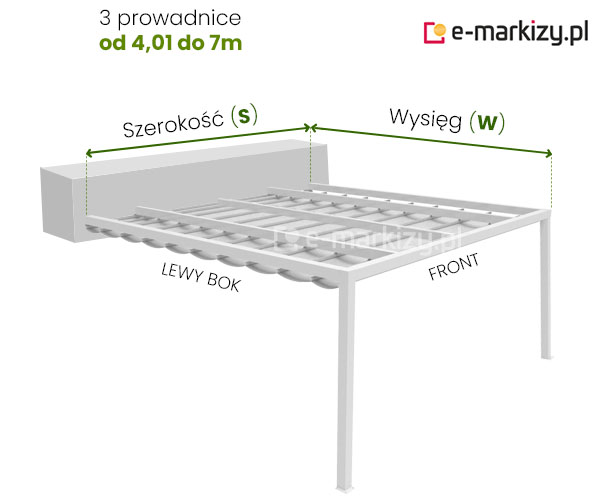

Wizualizacja techniczna pergoli Tako w wariancie przyściennym, przeznaczonym dla szerokości konstrukcji w przedziale od 4,01 do 7 metrów, co wymaga zastosowania trzech równoległych prowadnic. Pergola Tako Przyścienna Pomiar: Model w kolorze białym przedstawia konstrukcję zamontowaną do elewacji budynku, wspartą z przodu na dwóch nogach o kwadratowym profilu. Na grafice naniesiono zielone linie pomocnicze określające główne wymiary: szerokość (s) mierzoną wzdłuż ściany budynku oraz wysięg (w) określający głębokość zadaszenia. Jasnoszare, tkaninowe poszycie dachowe jest rozpięte na trzech szynach prowadzących i układa się w charakterystyczne, miękkie fale poniżej górnej ramy. Perspektywiczne ujęcie zawiera opisy poszczególnych płaszczyzn, takich jak front oraz lewy bok, co ułatwia orientację w przestrzeni i planowanie montażu dużych modułów zadaszenia tarasowego.
Szerokość od 401 do 700cm (3 prowadnice)
Pomiar wysokości H1 pergoli TAKO. Na zdjęciu widoczne są dwa warianty stóp podpory: z poszerzeniem dookoła i z poszerzeniem narożnym. Rysunek techniczny ułatwia planowanie montażu i dobór odpowiednich elementów konstrukcyjnych.

Wysokość pergoli i rodzaje stóp

H1 = Standard 300cm

• Stopa z poszerzeniem dookoła – standardowa opcja, poszerzenie może być ukryte pod konstrukcją tarasu
• Stopa z poszerzeniem narożnym – opcja do montażu w samym narożniku tarasu lub w przypadku montażu do podpór refleksoli lub innych osłon – brak poszerzenia po wewnętrznej stronie ułatwia montaż.

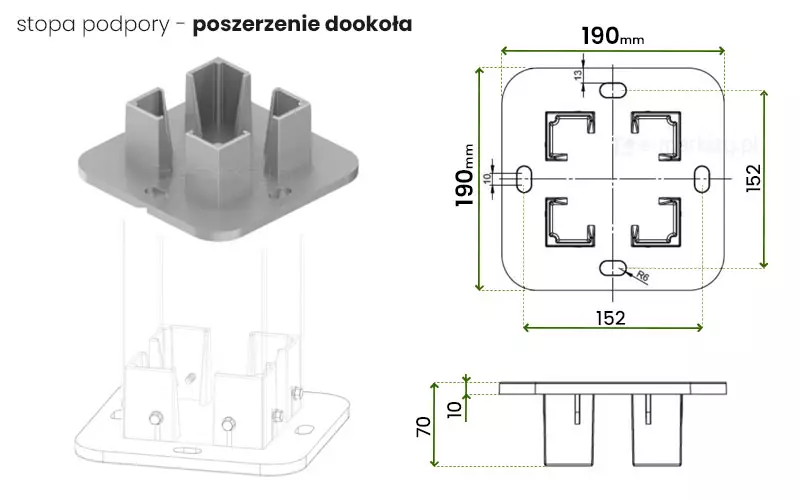

Rysunek techniczny stopy podpory pergoli Tako z poszerzeniem dookoła. Wzmocniona konstrukcja zapewnia lepszą stabilność, odporność na warunki zewnętrzne i umożliwia solidne mocowanie pergoli wolnostojącej do podłoża.
Stopa – poszerzenie dookoła (190×190)

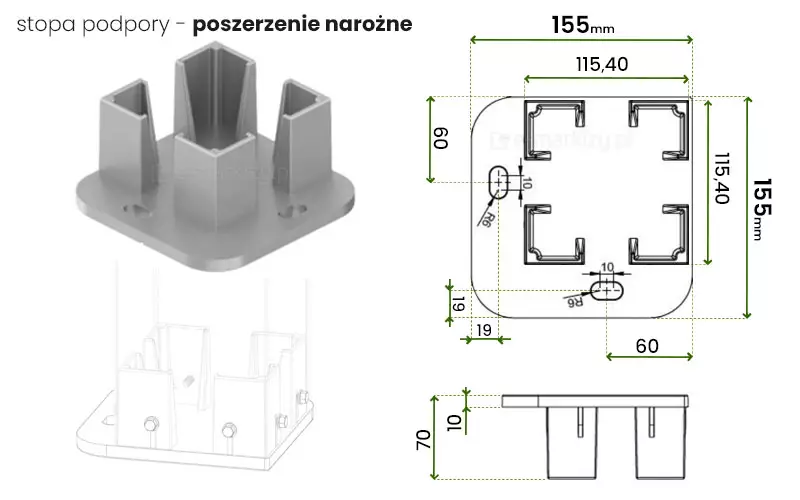

Rysunek techniczny poszerzonej stopy narożnej do pergoli Tako. Element zwiększa stabilność konstrukcji, ułatwia montaż narożny i poprawia rozkład obciążeń. Idealne rozwiązanie do pergoli wolnostojących montowanych na słabszym podłożu.
Stopa – poszerzenie narożne (155×155)

Przekroje elementów pergoli:

Stwórz opis do nowego zdjęcia https://new.e-markizy.pl/Pergola-tako-przekroje-elementow.webp
• prowadnica 120×80 • usztywnienie boczne skrajne 120×80 • belka frontowa (trzepak) 120×120
Rysunek techniczny przedstawiający przekroje poprzeczne trzech kluczowych komponentów konstrukcyjnych pergoli Tako wraz z ich dokładnymi wymiarami podanymi w milimetrach. Pierwszy schemat od lewej obrazuje podporę, czyli słup nośny o kwadratowym profilu 120x120 mm. Środkowy szkic prezentuje profil prowadnicy o wymiarach zewnętrznych 120x120 mm, posiadający złożoną strukturę wewnętrzną z wydzielonymi komorami wzmacniającymi oraz kanałem montażowym w dolnej części. Trzeci rysunek po prawej stronie przedstawia wieszak LED, czyli profil aluminiowy służący do montażu oświetlenia, o wysokości 47 mm i szerokości podstawy 23,50 mm, z widocznym górnym wpustem o szerokości 19 mm. Wszystkie przekroje są precyzyjnie zwymiarowane liniami pomocniczymi, co pozwala na zapoznanie się z geometrią i masywnością elementów wykorzystywanych do budowy systemu zadaszenia.
• podpora (słup 120×120) • prowadnica 120×120 • wieszak led
Rysunek techniczny w formie czarno-białego szkicu liniowego przedstawiający detal konstrukcyjny określony jako dodatkowa podpora z trójnikiem, stosowany w systemie pergoli Tako. Grafika składa się z dwóch ujęć tego samego węzła konstrukcyjnego, ukazujących sposób stabilnego łączenia pionowego słupa nośnego z poziomymi belkami ramy zadaszenia. Na lewym rysunku przedstawiono widok od strony wewnętrznej, gdzie widoczny jest metalowy łącznik w kształcie litery T, scalający trzy profile za pomocą systemowych śrub montażowych z wyraźnie zaznaczonymi łbami. Prawa część grafiki prezentuje ten sam element od strony zewnętrznej, podkreślając estetyczne i precyzyjne spasowanie poszczególnych modułów, które tworzą jednolitą, prostopadłościenną formę narożnika lub punktu podparcia środkowego. Schemat obrazuje techniczną stronę montażu konstrukcji, wskazując na rozmieszczenie punktów mocujących, które gwarantują sztywność i wytrzymałość szkieletu pergoli w miejscach przenoszenia największych obciążeń.

Dodatkowa podpora z trójnikiem

Standardowo pergola ścienna wyposażona jest w dwie skrajne podpory (nogi).
Zastosowanie dodatkowej podpory pozwala dodatkowo usztywnić konstrukcję, a także umożliwia montaż różnego rodzaju osłon bocznych, takich jak np. refleksole.

Rysunek techniczny prezentujący dwa rodzaje mocowań ściennych stosowanych w konstrukcji pergoli Tako, przedstawiony w formie czarno-białych szkiców izometrycznych. Po lewej stronie widoczne jest mocowanie ścienne dedykowane dla profilu o wymiarach 80x120 mm, składające się z płaskiej płyty montażowej przylegającej do ściany oraz prostopadłego uchwytu, w którym osadzona jest belka konstrukcyjna. Po prawej stronie ukazano analogiczne mocowanie ścienne, lecz przystosowane do większego profilu o wymiarach 120x120 mm. Na obu schematach wyraźnie zaznaczono punkty montażowe w postaci śrub z łbami walcowymi, które stabilizują połączenie profilu z uchwytem ściennym. Grafika ma charakter instruktażowy, obrazując sposób kotwienia głównych belek nośnych zadaszenia do elewacji budynku przy zachowaniu estetycznego i wytrzymałego połączenia mechanicznego.

Mocowania ścienne pergoli Tako

• Mocowanie ścienne 80×120
• Mocowanie ścienne 120×120

Rozmieszczenie prowadnic aluminiowych 120×120

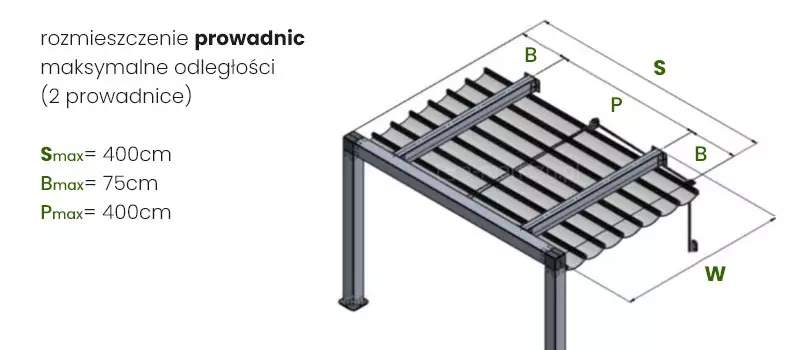

Schemat techniczny przedstawiający wytyczne dotyczące rozmieszczenia dwóch prowadnic w konstrukcji pergoli Tako. Rysunek izometryczny ukazuje nowoczesne zadaszenie tarasowe oparte na dwóch przednich słupach i tylnej belce montażowej, wyposażone w ruchome poszycie tkaninowe układające się w charakterystyczne fale. Na grafice naniesiono oznaczenia literowe odpowiadające kluczowym wymiarom montażowym oraz podano ich wartości maksymalne w centymetrach. Parametr S oznaczający całkowitą szerokość konstrukcji został określony jako Smax równy 400 cm. Odległość B definiująca wysięg boczny tkaniny poza osie prowadnic została opisana jako Bmax równa 75 cm. Odstęp między dwiema równoległymi prowadnicami oznaczony literą P wynosi maksymalnie 400 cm. Dodatkowo na schemacie zaznaczono głębokość pergoli literą W. Całość prezentuje czarną konstrukcję z jasnoszarym materiałem dachowym, ilustrując zasady bezpiecznego planowania rozstawu elementów nośnych dla systemu dwuprowadnicowego.
Pergola z dwoma prowadnicami
Rysunek techniczny w rzucie izometrycznym przedstawiający schemat rozmieszczenia prowadnic dla pergoli Tako w wariancie z trzema profilami jezdnymi. Grafika szczegółowo ilustruje konstrukcję zadaszenia tarasowego opartego na dwóch nogach frontowych i belce poprzecznej, z widocznym pofalowanym poszyciem tkaninowym rozpiętym na aluminiowych profilach. Na schemacie naniesiono parametry techniczne określające maksymalne dopuszczalne odległości montażowe wyrażone w centymetrach. Całkowita szerokość konstrukcji oznaczona jako Smax wynosi 700 cm, natomiast maksymalny wysięg boczny tkaniny poza skrajne prowadnice, zdefiniowany symbolem Bmax, to 75 cm. Odległość między poszczególnymi prowadnicami oznaczona literą P wynosi maksymalnie 400 cm. Dodatkowo na rysunku zaznaczono głębokość zadaszenia symbolem W. Całość prezentuje profesjonalne wytyczne instalacyjne dla szerokich modułów pergoli, pozwalające na prawidłowe zaplanowanie podparcia materiału dachowego przy użyciu trzech równoległych szyn prowadzących.
Pergola z trzema prowadnicami
