Pergola V Ziiip Pomiar i Dane Techniczne

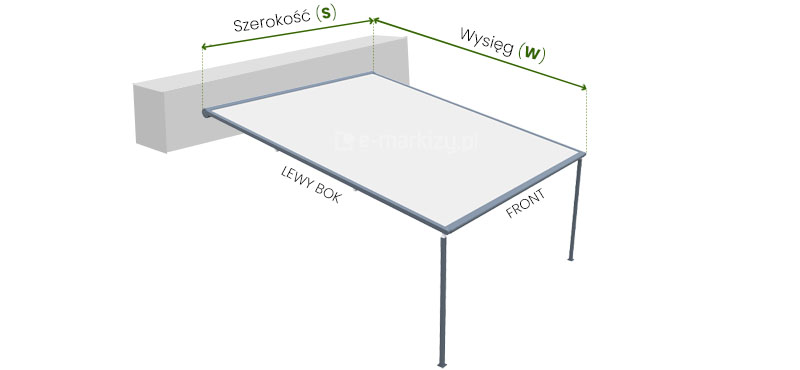

Grafika instruktażowa przedstawia sposób prawidłowego dokonywania pomiarów pergoli tarasowej V-Ziiip marki Selt w celu dopasowania konstrukcji do wymiarów tarasu. Na rysunku zaznaczono dwie główne płaszczyzny wymiarowania, gdzie parametr szerokości (s) odnosi się do wymiaru wzdłuż ściany budynku, natomiast parametr wysięgu (w) określa odległość, na jaką konstrukcja wysuwa się od ściany w kierunku zewnętrznym. Obraz ukazuje umiejscowienie tych pomiarów względem bryły budynku oraz słupów pionowych i przedniego profilu konstrukcyjnego, co jest kluczowe dla precyzyjnego zamówienia i montażu systemu. Rysunek w sposób czytelny wskazuje również orientację lewego boku oraz frontu pergoli, co ułatwia zachowanie poprawnej konfiguracji podczas procesu projektowania zadaszenia.

Pergola V Ziiip Pomiar

S=Szerokość pergoli (max. 500cm)
W=Wysięg (max. 600cm)

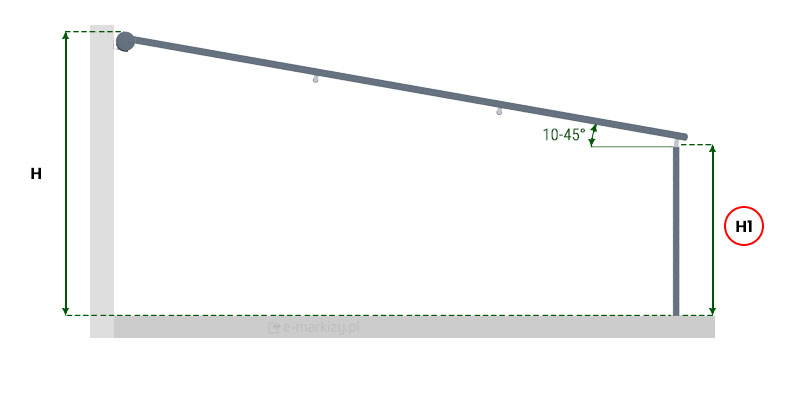

Schemat techniczny pergoli V-ZIP przedstawiający pomiar wysokości podpór konstrukcji. Pergola V-ZIP z prowadnicami ZIP umożliwia precyzyjne dopasowanie wymiarów do miejsca montażu, zapewniając stabilność, estetykę i skuteczną ochronę przeciwsłoneczną.

Wysokość pergoli

Pergola posiada podpory o wysokości H1=240cm
W zależności od kąta pochyłu, wysokość montażu H będzie się różnić

Kąt pergoli jest regulowany w zakresie 10°–45° w zależności od wysokości montażu kasety na ścianie

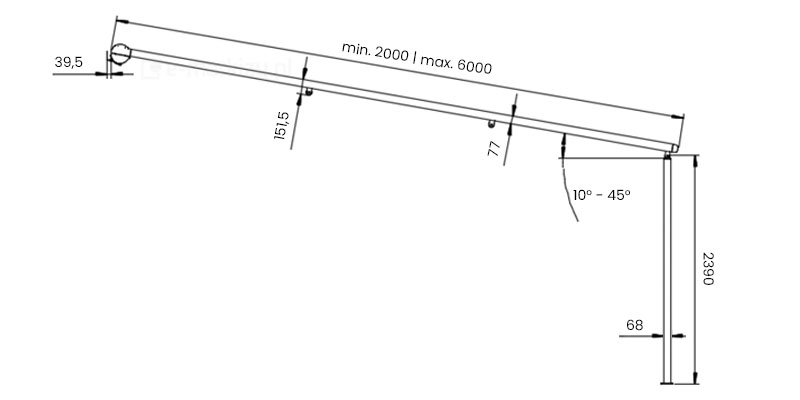

Przekrój boczny pergoli

Pergola V Ziiip Dane Techniczne

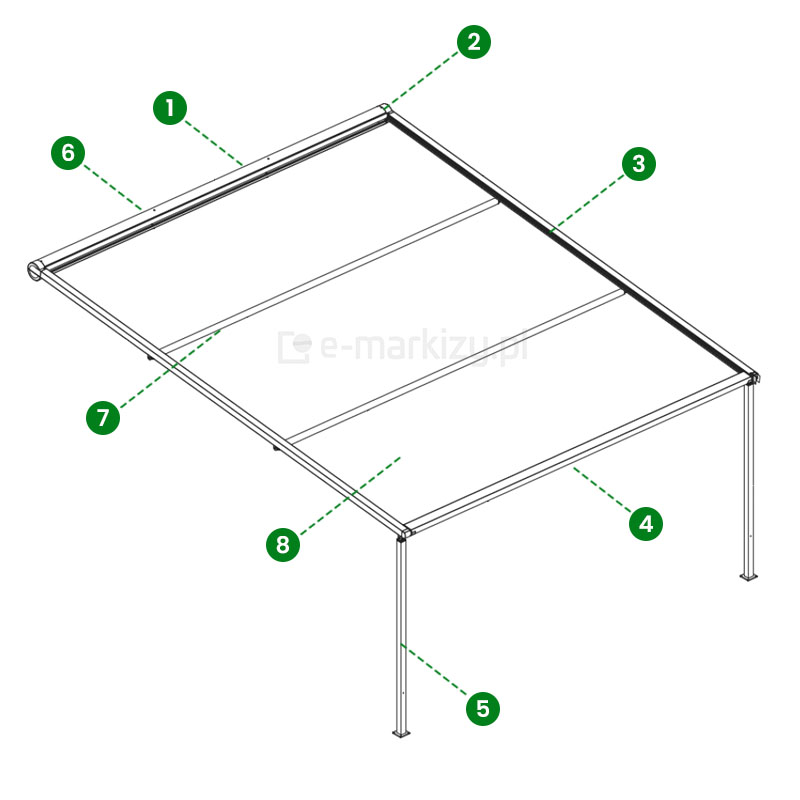

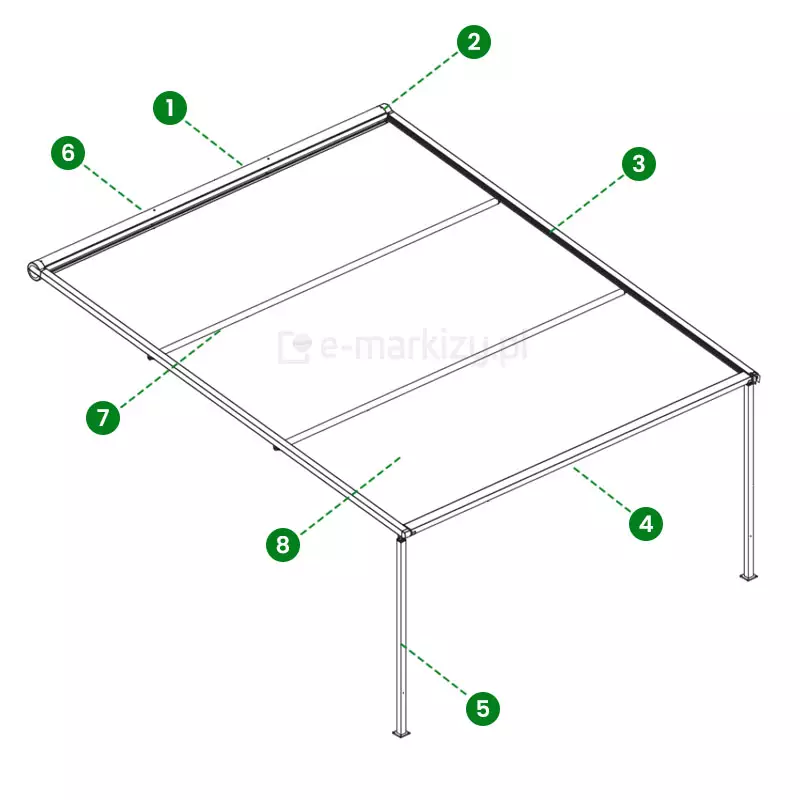

Komponenty pergoli

1. – Kaseta
2. – Bok kasety
3. – Prowadnica
4. – Belka przednia
5. – Słup
6. – Uchwyt kasety B (wariant ścienny)
7. – Belka podtrzymująca
8. – Tkanina

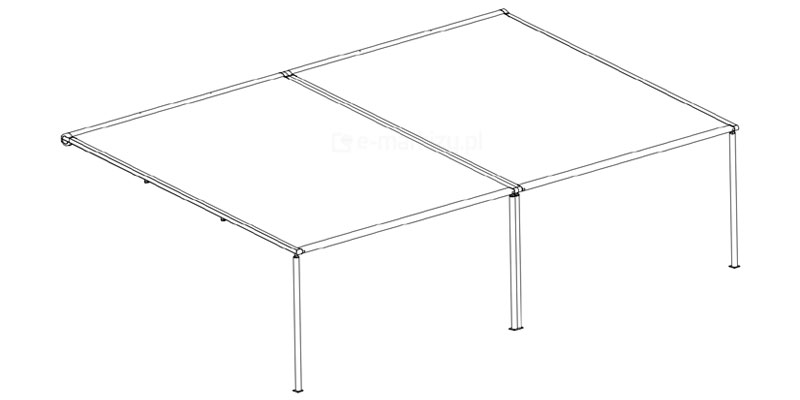

Rysunek techniczny przedstawia schemat montażu modułowego, polegający na połączeniu dwóch pergoli tarasowych V-Ziiip marki Selt w jeden zintegrowany system zadaszenia. Ilustracja ukazuje dwie identyczne konstrukcje ustawione obok siebie, gdzie centralna część systemu opiera się na wspólnym, zdwojonym układzie słupów pionowych oraz połączonych prowadnicach bocznych. Grafika obrazuje możliwość rozbudowy systemu o kolejne moduły, co pozwala na pokrycie większych powierzchni tarasów przy zachowaniu spójnej estetyki i funkcjonalności poszczególnych sekcji pergoli.

Łączenie modułowe

Wiele pergol może zostać połączonych w jedną konstrukcję.

Informację o chęci takiego łączenia należy przedstawić przy składaniu zamówienia.

Rysunek techniczny w rzucie izometrycznym przedstawia dwa rodzaje wsporników montażowych przeznaczonych do mocowania owalnej kasety systemu Veranda V Ziiip. Montaż Pergoli V Ziiip Aluprof: Po lewej stronie znajduje się Uchwyt kasety pionowy (B), który charakteryzuje się stopą montażową skierowaną ku górze, co umożliwia przykręcenie elementu do pionowych płaszczyzn, takich jak ściana czy boczna rama konstrukcji. Po prawej stronie widnieje Uchwyt kasety poziomy (A) z płaską podstawą przeznaczoną do montażu na powierzchniach poziomych. Oba elementy wyposażone są w ruchome, półkoliste ramiona z zaczepami, które pozwalają na stabilne osadzenie i zablokowanie kasety rolety. Na schemacie naniesiono precyzyjne wymiarowanie w milimetrach, określające szerokość stóp (40 mm), rozstaw otworów fasolkowych (50 mm) oraz ich średnicę (8,5 mm). Całość wykonana jest w formie czarnego rysunku liniowego, co pozwala na dokładne przeanalizowanie różnic konstrukcyjnych między wariantem pionowym a poziomym.

Uchwyty kasety

• A – uchwyt kasety poziomy (wykorzystywany w systemie poziomym Veranda V Ziiip)

• B – uchwyt kasety pionowy (wykorzystywany w systemie przyściennym Pergola V Ziiip)

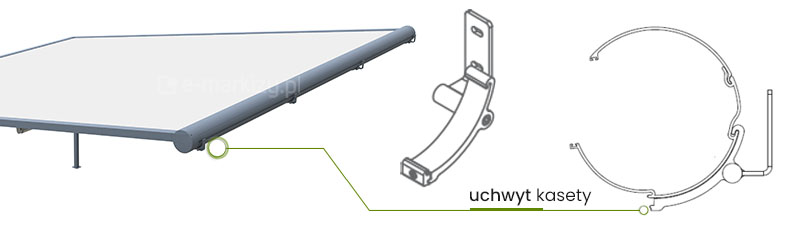

Grafika przedstawia szczegółowy schemat techniczny oraz wizualizację montażową komponentu osłony tarasowej veranda V Ziiip Aluprof, którym jest uchwyt kasety. Po lewej stronie obrazu widoczna jest trójwymiarowa wizualizacja rozłożonej rolety z białą tkaniną poszycia, z ciemnoszarą konstrukcją. Na krawędzi kasety markizy zaznaczono jasnozielonym okręgiem punkt styku z uchwytem, od którego odchodzi linia wskazująca na szczegółowe rysunki techniczne. W centralnej części grafiki znajduje się izometryczny rysunek techniczny samego uchwytu kasety, który ma zakrzywiony, hakowaty kształt z pionową płytką montażową wyposażoną w dwa podłużne otwory na śruby. Uchwyt ten pozwala na zamocowanie kasety do powierzchni pionowej, np. ściany. Po prawej stronie widoczny jest przekrój poprzeczny okrągłej kasety rolety veranda V Ziiip pokazujący sposób, w jaki profil kasety blokuje się w wyprofilowanym zagłębieniu uchwytu. Pod rysunkami umieszczono czarny napis uchwyt kasety, który jest podkreślony grubą, jasnozieloną linią. Całość jest przedstawiona na białym, czystym tle w formie instruktażowej dokumentacji technicznej produktu.

Mocowanie uchwytów

Owalna kaseta mocowana jest do ściany za pomocą uchwytów pionowych (typ B)

Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 1600 mm.

Uwaga! Uchwyty nie mogą nachodzić na otwory odwadniające w kasecie!

Przekroje elementów pergoli

• Kaseta owalna ø200mm

• Prowadnica

• Podpora (noga) 68x68mm

• Belka przednia

Po domknięciu belki przedniej w kasetę pozostaje widoczne pasmo tkaniny o szerokości do 15 mm.

Rysunek techniczny przedstawia szczegółową konstrukcję stopy montażowej słupa podpierającego pergoli V-Ziiip marki Selt, oznaczoną numerem 11. Ilustracja składa się z widoku aksonometrycznego elementu osadzonego na podłożu oraz płaskiego schematu z wymiarami otworów montażowych. Stopa ma kształt kwadratowej płyty o wymiarach zewnętrznych 130 mm na 130 mm, w której rozmieszczono cztery otwory montażowe o średnicy 11 mm każdy, znajdujące się w rozstawie osiowym wynoszącym 100 mm. Tak przygotowana dokumentacja pozwala na precyzyjne przygotowanie podłoża oraz bezpieczne zakotwienie słupów konstrukcyjnych pergoli.

Stopa podpory

Marka montażowa (stopa) podpory (nogi) posiada wymiary 130x130mm

Rozstaw słupów związany jest z szerokością systemu. Dobór kotew zależy od rodzaju podłoża. Maksymalna średnica części gwintowanej M10.

Rysunek techniczny przedstawia precyzyjny przekrój boczny kasety systemu Veranda V Ziiip wraz z naniesionym wymiarowaniem w milimetrach. Kaseta posiada charakterystyczny, obły kształt o całkowitej wysokości 228 mm oraz szerokości 203 mm. Na schemacie widoczny jest profil osłonowy wsparty na dolnym uchwycie montażowym o szerokości podstawy 186 mm. Z prawej strony kasety wysunięta jest prowadnica (oznaczona literą A), której wysokość osadzenia względem dolnej krawędzi konstrukcji wynosi 120 mm. Czarna linia konturowa na białym tle szczegółowo obrazuje wzajemne położenie elementów mechanicznych, w tym punkt obrotu profilu oraz miejsce wyprowadzenia tkaniny z wnętrza obudowy.

Przekrój boczny kasety V Ziip

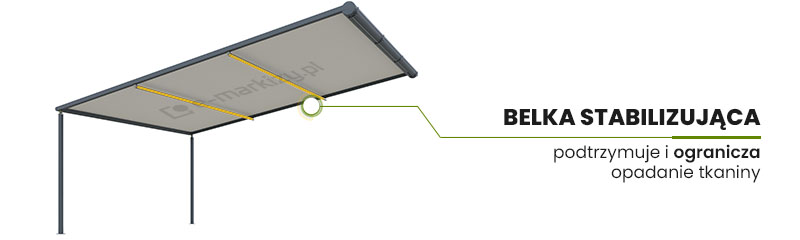

Belki stabilizujące

W zależności od wymiarów pergoli, wyposażona jest ona w jedną lub dwie belki podtrzymujące tkaninę i ograniczające jej opadanie.

Mocowane są one za pomocą specjalnych „szczęk”, od spodu w prowadnicy.

Pergola V Ziip Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie dużych powierzchni

Charakterystyka wyrobu:
– Występuje w dwóch wariantach: jako weranda lub pergola tarasowa (z podporami przednimi)
– Konstrukcja wykonana z aluminiowych profili ekstrudowanych oraz elementów ze stali.
– Łatwy montaż modułowy
– Kaseta zapewnia znaczną ochronę tkaniny
– Szeroki zakres kąta nachylenia połaci
– System nie jest przeciwdeszczowy i należy go zwinąć w przypadku opadów atmosferycznych
– Uchwyty kasety oraz podpory mocowane zaciskowo
– Różne warianty uchwytów prowadnicy dla wersji weranda (w tym dla modułowych)
– Zastosowanie pasa transmisyjnego prowadzonego w rolkowym systemie napinania
– Pneumatyczny system napinania pasa zapewnia stałe naprężenie tkaniny
– Dodatkowe belki podtrzymujące ograniczają opadanie tkaniny
– Możliwość stosowania automatyki pogodowej.
– Ogranicza dostęp światła słonecznego w zależności od zapotrzebowania
– Chroni przed wpływem promieniowana słonecznego
– Nie wydziela toksycznych substancji w okresie eksploatacji.
– Emisja hałasu przez wyrób z napędem elektromechanicznym (związany z ruchem roboczym elementów ruchomych, wytwarzany przez silnik elektryczny podczas pracy) nie jest uważana za znaczące zagrożenie i jest kwestią komfortu.
– Wyrób zgodny z normą EN13561
– Dzięki swoim walorom estetycznym, poza funkcją zacieniającą, może stanowić doskonały element dekoracyjny budynku, podkreślając jego indywidualny i niepowtarzalny charakter

PARAMETRY TECHNICZNE PERGOLI V ZIIIP
Szerokość maksymalna: 5 m
Wysięg maksymalny: 6 m
Wysokość podpory przedniej: 2,4m (w świetle belki przedniej)
Kąt spadku tkaniny: 10° do 45° stopni
Podparcie pośrednie tkaniny: rury podporowe średnicy 60,3 mm (ilość zależy od rozmiaru)
Konstrukcja: Przyścienna, jedno- lub wielomodułowa z mocowaniem kasety i podporami przednimi, wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali.
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz
– moc 270 W
– pobór prądu 1,2 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 40 Nm
– prędkość obrotowa od 17 obr / min
– temperatura pracy Poszycie-składanie/rozkładanie: od +5°C do + 40°C
Konstrukcja nośna od -30°C do + 50°C
– sterowanie bezprzewodowy pilot radiowy
Kolor konstrukcji RAL 9010M, 9006M, 7016M, 9005M; FSM71319
Model tkaniny Serge 1%, Serge 600
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 100 / MW / 2021
Odporność na obciążenie wiatrem: Klasa 2 (84 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

*przesłona od zewnątrz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane zależne od modelu tkaniny podano tabelarycznie na stronie internetowej Producenta
